1 CADKON TZB 2012 POPIS NOVINEK A VYLEPŠENÍ Tento dokument obsahuje pouze popis vylepšení verze 2012 vůči verzi 2011 Podporované platformy AutoCAD LT 2012/2011/2010/2009/2008/2007 CZ/UK AutoCAD 2012/2011/2010/2009/2008/2007 CZ/UK ADT 2012/2011/2010/2009/2008/2007 CZ/UK AutoCAD MAP 2011/2010/2009/2008, Autodesk MAP 2007 Autodesk Mechanical Desktop 2012/2011/2010/2009/2008/2007 AutoCAD Mechanical 2012/2011/2010/2009/2008/2007 AutoCAD Civil 3D 2011/2010/2009/2008, Autodesk Civil 3D 2007 AutoCAD MEP 2012/2011/2010/2009/2008 Kompatibilita Výkresy CADKONu TZB 2011 jsou 100% kompatibilní s verzí V případě použití s CADKONem Stavební konstrukce na jednom pracovišti (instalace CADKONu TZB a CADKONu Stavební konstrukce do jednoho adresáře - profilu), nutno povýšit oba produkty společně na aktuální verzi Stav z CADKON a logo CADKON jsou registrované obchodní známky firmy AB Studio spol. s r.o. Všechny ostatní značky, názvy výrobků a obchodní známky patří příslušným majitelům. Copyright 2011 AB Studio C+E spol. s r.o

2 Instalace Pro instalaci CADKONu TZB 2012 je nutné provést novou instalaci. Pokud je instalována starší verze CADKONu TZB, není nutné ji odinstalovat, původní i nová verze budou pracovat souběžně. Více informací o instalaci naleznete v Instalační příručce. Platforma AutoCADu 2012 CADKON TZB 2012 je možné nainstalovat také na produkty platformy 2012 (AutoCAD LT 2012, AutoCAD 2012, AutoCAD Architecture 2012, AutoCAD MAP 3D 2012, AutoCAD CIVIL 3D 2012, Autodesk Mechanical Desktop 2012, AutoCAD Mechanical 2012 a AutoCAD MEP 2012). CADKON Zdravotechnika Trasa kanalizace Snadnější výběr tvarovek a segmentů v náhledovém okně trasy. Řez kanalizace v podlažích Vylepšené vykreslování a napojování zařizovacích předmětů na stoupačky

3 Ukázka automatického vykreslení řezů kanalizace v podlažích z půdorysných rozvodů (vlevo). Doplněno dodržování minimálních dimenzí připojení na zařizovací předměty dle ČSN tabulka 3 a odstavec 6.5. Ukázka přednastavené minimální dimenze při vkládání např. WC. Minimální dimenze můžete operativně měnit i při vkládání značky do půdorysu nebo si tyto dimenze přednastavit v databázi. Rozvinutý řez kanalizace Dialogové okno před vložením řezu do výkresu zobrazuje skutečný náhled, jak se vše vykreslí do výkresu

4 Rozšíření a úprava databází Aktualizace sortimentu od společnosti JIKA. Nové značky pro obor medicinální plyny včetně možností vytvoření výpisů a legend. Změna barvy č.255 kanalizačních hrdel na barvu č.7. Nové značky pro baterie (Armatury > Výtoky)

5 Ukázka půdorysů a bokorysů nových výtoků. Potrubní rozvody medicinálních plynů Připravené potrubní rozvody, dimenze atd. Příklad připravených potrubí (kreslení ze skici)

6 Příklad zadání materiálu, dimenze atd. Změna rozměrů u značek výrobců Vložené prvky konkrétních výrobců ve výkrese můžete jednoduše editovat a navíc u nich zadávat vlastní rozměry (vytvořit si např. atypický prvek). Správce databáze Funkce pro změnu barev v celém adresáři prvků umí měnit i barvu číslo 255. Izolace Nová funkce na úpravu vykreslené izolace. Upravovat lze běžné parametry izolace, jako např. tloušťka vrstvy a typ vzoru. Přidána možnost automatického opakování funkce kreslení a úpravy izolace. Ovládání Z nabídky ikon a horního menu byly vyřazeny funkce pro popis místností, izolace, prostupy atd. Všechny tyto funkce jsou nyní jednotně zařazeny na jednom místě jako Podpora kreslení slepých výkresů

7 Upravené a rozšířené ovládání CADKONu TZB pomocí Pásů karet (Ribbon). Opravy Odskoky kanalizačních potrubí: Po vložení odskoku kanalizace např. v místě šachty, se automaticky na všechny tvarovky včetně kolen zapíšou vlastnosti označení, dimenze atd. Řez kanalizace: Oprava vymazání označení větve kanalizace v půdorysu při vytváření podélných rozvinutých řezů. Řez kanalizace: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Potrubí/vedení-přiřadit vlastnosti: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Změna barev v bloku: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Vlastnosti na prvcích CADKONu: Přepracování celé databáze CADKONu, aby se nevyskytoval problém s duplicitami názvů vlastností. Stávalo se, že např. jeden prvek vložený ve výkrese měl vlastnost označení dvakrát a mohli nastat problémy při vkládání popisů do výkresu. Oprava zmizení zamčeného výkresu funkcí AB Protect při použití funkce Rozložení bloků se zachováním vlastností. Oprava padání při použití funkce AB Protect (pokud výkres obsahuje specielní proxy data). Oprava neúplného zobrazení značek v databázi (Makroeditoru) a Správci databáze. CADKON Vytápění a potrubí Podlahové vytápění - 7 -

8 Znázornění podlahového vytápění nyní lze vykreslit téměř v jakémkoli složitém půdoryse. Ve funkci také přibyla možnost rychle nastavit odstup od vykreslovaných stěn. Ukázka vykreslení několika podlahových vytápění (pro znázornění byl použit šraf solid). Trasa potrubí Stávající funkce nyní umožňuje zadávat a vykreslit v půdorysech i schématu odskoky v rámci jednoho podlaží

9 Ukázka vykreslení půdorysných rozvodů (propojení stoupačky 1 a 5)

10 Automaticky vytvořené schéma z půdorysu. Snadnější výběr tvarovek a segmentů v náhledovém okně trasy. Pokud jsou u odboček různé dimenze, tak se automaticky nabízejí ke vložení pouze přechodové odbočky

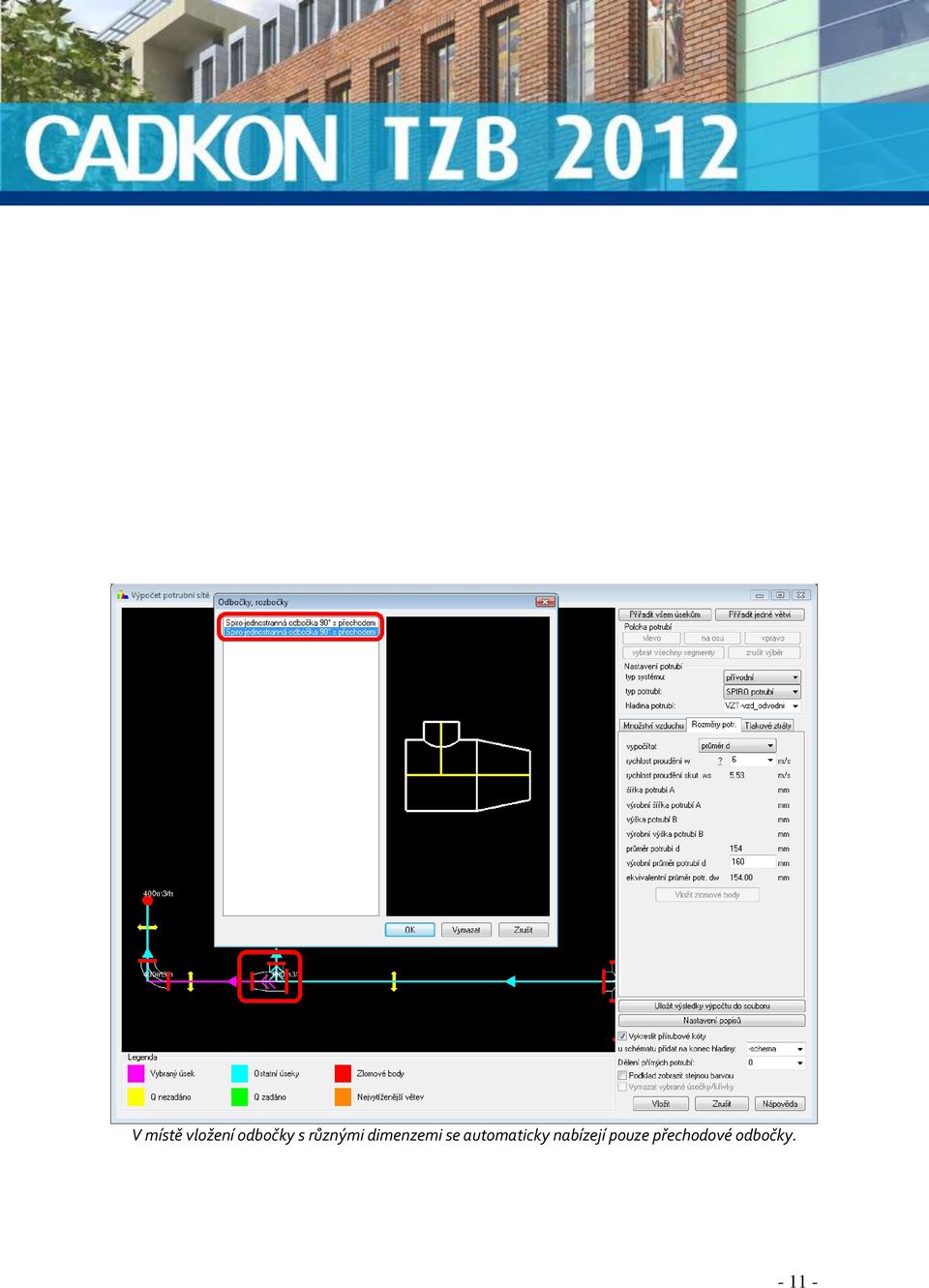

11 V místě vložení odbočky s různými dimenzemi se automaticky nabízejí pouze přechodové odbočky

12 Při změně směru a dimenze trasy se automaticky za oblouk/koleno vloží redukce. Toto platí pro hranaté, spiro i kruhové potrubí. Ukázka automatického vložení přechodů při použití funkce Trasa potrubí. Další varianta automatického vkládání přechodů

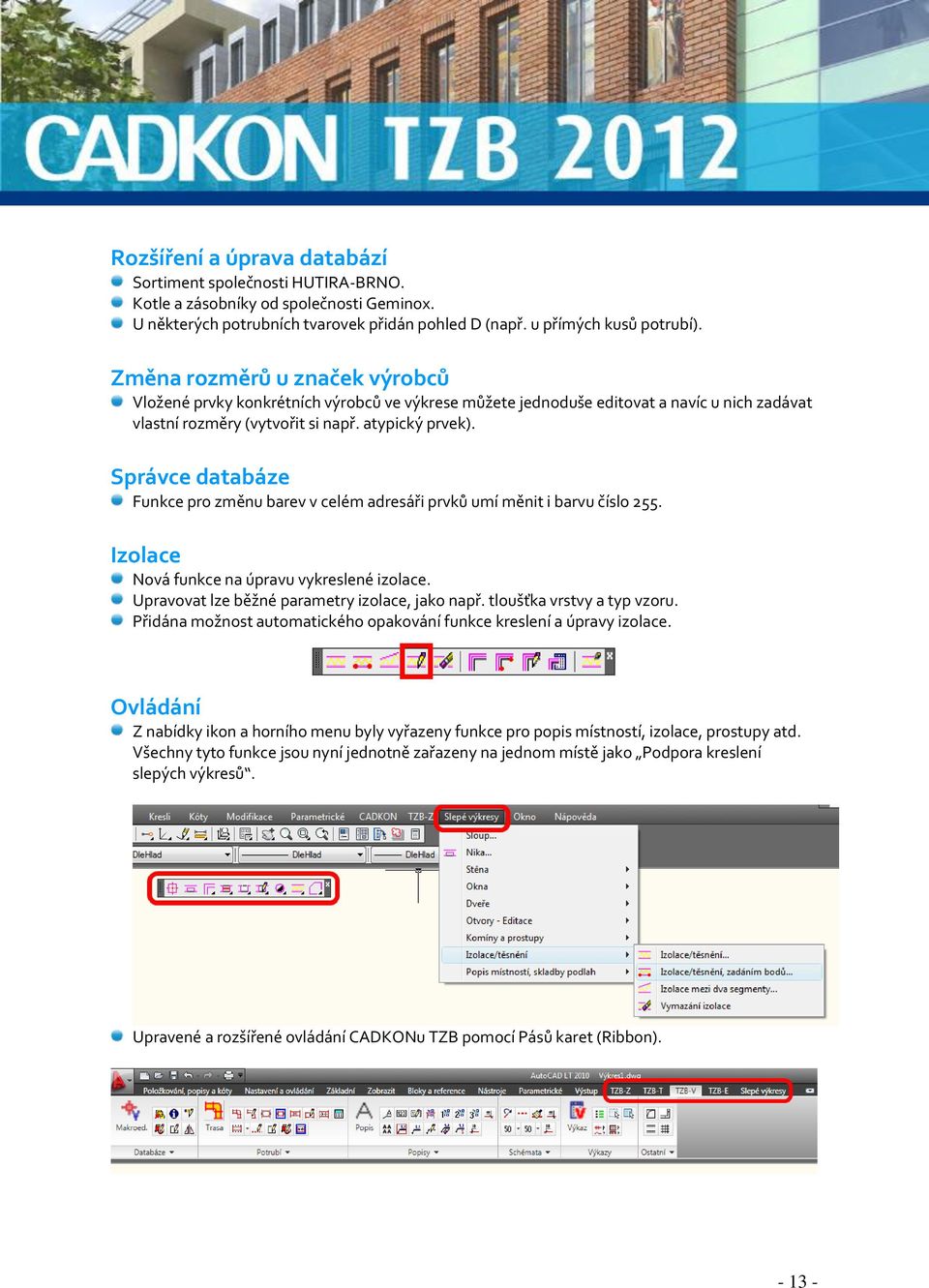

13 Rozšíření a úprava databází Sortiment společnosti HUTIRA-BRNO. Kotle a zásobníky od společnosti Geminox. U některých potrubních tvarovek přidán pohled D (např. u přímých kusů potrubí). Změna rozměrů u značek výrobců Vložené prvky konkrétních výrobců ve výkrese můžete jednoduše editovat a navíc u nich zadávat vlastní rozměry (vytvořit si např. atypický prvek). Správce databáze Funkce pro změnu barev v celém adresáři prvků umí měnit i barvu číslo 255. Izolace Nová funkce na úpravu vykreslené izolace. Upravovat lze běžné parametry izolace, jako např. tloušťka vrstvy a typ vzoru. Přidána možnost automatického opakování funkce kreslení a úpravy izolace. Ovládání Z nabídky ikon a horního menu byly vyřazeny funkce pro popis místností, izolace, prostupy atd. Všechny tyto funkce jsou nyní jednotně zařazeny na jednom místě jako Podpora kreslení slepých výkresů. Upravené a rozšířené ovládání CADKONu TZB pomocí Pásů karet (Ribbon)

14 Opravy Export do programu DIMOS: Oprava špatného očíslování otopné soustavy (kotel/zásobník v posledním podlaží) při exportu do programu DIMOS od společnosti PROTECH. Izolace potrubí: Oprava padání programu při vkládání izolací k některým tvarovkám a komponentům. Trasa potrubí: Oprava špatného vykreslení kruhových a spiro odboček pomocí funkce Trasa potrubí. Trasa potrubí: Oprava nefungování tlačítek Přiřadit všem segmentům a Přiřadit jedné větvi (pouze v některých atypických případech). Trasa potrubí-editace: při editaci již vykresleného potrubí si program správně odečte již použitou hladinu tvarovek a potrubí. Spojení potrubí: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Potrubí/vedení-přiřadit vlastnosti: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Změna barev v bloku: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Vlastnosti na prvcích CADKONu: Přepracování celé databáze CADKONu, aby se nevyskytoval problém s duplicitami názvů vlastností. Stávalo se, že např. jeden prvek vložený ve výkrese měl vlastnost označení dvakrát a mohli nastat problémy při vkládání popisů do výkresu. Oprava zmizení zamčeného výkresu funkcí AB Protect při použití funkce Rozložení bloků se zachováním vlastností. Oprava padání při použití funkce AB Protect (pokud výkres obsahuje specielní proxy data). Oprava neúplného zobrazení značek v databázi (Makroeditoru) a Správci databáze. Oprava nemožnosti vkládání otopných těles navržených v PROTECHu (pokud chyběl např. výrobce nebo jiné parametry). CADKON Vzduchotechnika Trasa potrubí s výpočtem Po vložení tvarovek do trasy se automaticky spočítá tlakově nejvytíženější větev a zároveň se pro snadnější orientaci graficky zvýrazní

15 Ukázka zvýraznění tlakově nejvytíženější větve vzt rozvodů. Snadnější výběr tvarovek a segmentů v náhledovém okně trasy

16 Pokud jsou u odboček různé dimenze, tak se automaticky nabízejí ke vložení pouze přechodové odbočky. V místě vložení odbočky s různými dimenzemi se automaticky nabízejí pouze přechodové odbočky. Při změně směru a dimenze trasy se automaticky za oblouk/koleno vloží redukce. Toto platí pro hranaté, spiro i kruhové potrubí

17 Ukázka automatického vložení přechodů při použití funkce Trasa potrubí. Další varianta automatického vkládání přechodů

18 Rozšíření a úprava databází Aktualizace a doplnění sortimentu společnosti Systemair. U některých potrubních tvarovek přidán pohled D (např. u přímých kusů potrubí). U jednotlivých tvarovek sjednocen systém zadávání hodnot šířka a výška, aby bylo možné jednodušeji zadávat hodnoty např. pomocí klávesy TAB. Jedná se především o hranaté potrubí a některé tvarovky kruhové/spiro. Ukázka sjednoceného zadávání pořadí šířky a výšky u odbočky. Změna rozměrů u značek výrobců Vložené prvky konkrétních výrobců ve výkrese můžete jednoduše editovat a navíc u nich zadávat vlastní rozměry (vytvořit si např. atypický prvek). Správce databáze Funkce pro změnu barev v celém adresáři prvků umí měnit i barvu číslo 255. Izolace Nová funkce na úpravu vykreslené izolace

19 Upravovat lze běžné parametry izolace, jako např. tloušťka vrstvy a typ vzoru. Přidána možnost automatického opakování funkce kreslení a úpravy izolace. Ovládání Z nabídky ikon a horního menu byly vyřazeny funkce pro popis místností, izolace, prostupy atd. Všechny tyto funkce jsou nyní jednotně zařazeny na jednom místě jako Podpora kreslení slepých výkresů. Upravené a rozšířené ovládání CADKONu TZB pomocí Pásů karet (Ribbon). Opravy Flexo potrubí: Oprava špatného nebo žádného vykreslení ohebných hadic s uživatelským souřadným systémem. Trasa potrubí: Oprava špatného vykreslení přechodů, pokud je např. hlavní trasa z hranatého potrubí a vedlejší trasy ze spira. Trasa potrubí: Oprava nefungování tlačítek Přiřadit všem segmentům a Přiřadit jedné větvi (pouze v některých atypických případech). Trasa potrubí-editace: při editaci již vykresleného potrubí si program správně odečte již použitou hladinu tvarovek a potrubí. Izolace potrubí: Oprava padání programu při vkládání izolací k některým tvarovkám a komponentům. Trasa potrubí: Oprava špatného vykreslení kruhových a spiro odboček pomocí funkce Trasa potrubí. Spojení potrubí: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Oprava zmizení zamčeného výkresu funkcí AB Protect při použití funkce Rozložení bloků se zachováním vlastností. Oprava padání při použití funkce AB Protect (pokud výkres obsahuje specielní proxy data). Oprava neúplného zobrazení značek v databázi (Makroeditoru) a Správci databáze

20 CADKON Elektroinstalace Informace o kabelech Pomocí funkce Informace o prvku můžete snadno zjišťovat informace o označení, dimenzi atd. z jednotlivých kabelů nebo i sdružených vedení. Rychlé zjištění informací o již vykreslených elektro kabelech. Rozšíření a úprava databází Úprava a doplnění ikonek pro značky EPS a EZS

21 Změna rozměrů u značek výrobců Vložené prvky konkrétních výrobců ve výkrese můžete jednoduše editovat a navíc u nich zadávat vlastní rozměry (vytvořit si např. atypický prvek). Správce databáze Funkce pro změnu barev v celém adresáři prvků umí měnit i barvu číslo 255. Izolace Nová funkce na úpravu vykreslené izolace. Upravovat lze běžné parametry izolace, jako např. tloušťka vrstvy a typ vzoru. Přidána možnost automatického opakování funkce kreslení a úpravy izolace. Ovládání Z nabídky ikon a horního menu byly vyřazeny funkce pro popis místností, izolace, prostupy atd. Všechny tyto funkce jsou nyní jednotně zařazeny na jednom místě jako Podpora kreslení slepých výkresů. Upravené a rozšířené ovládání CADKONu TZB pomocí Pásů karet (Ribbon). Opravy Popisy vedení: Oprava špatného vykreslení zalomené odkazové čáry, pokud je použit text pod čarou (např. VEDENO V PODHLEDU). Potrubí/vedení-přiřadit vlastnosti: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky. Změna barev v bloku: Oprava při použití na prvcích, které jsou vložené v hladinách s dlouhým názvem nebo v jejichž názvu jsou použity speciální znaky

22 Vlastnosti na prvcích CADKONu: Přepracování celé databáze CADKONu, aby se nevyskytoval problém s duplicitami názvů vlastností. Stávalo se, že např. jeden prvek vložený ve výkrese měl vlastnost označení dvakrát a mohli nastat problémy při vkládání popisů do výkresu. Oprava zmizení zamčeného výkresu funkcí AB Protect při použití funkce Rozložení bloků se zachováním vlastností. Oprava padání při použití funkce AB Protect (pokud výkres obsahuje specielní proxy data). Oprava neúplného zobrazení značek v databázi (Makroeditoru) a Správci databáze
