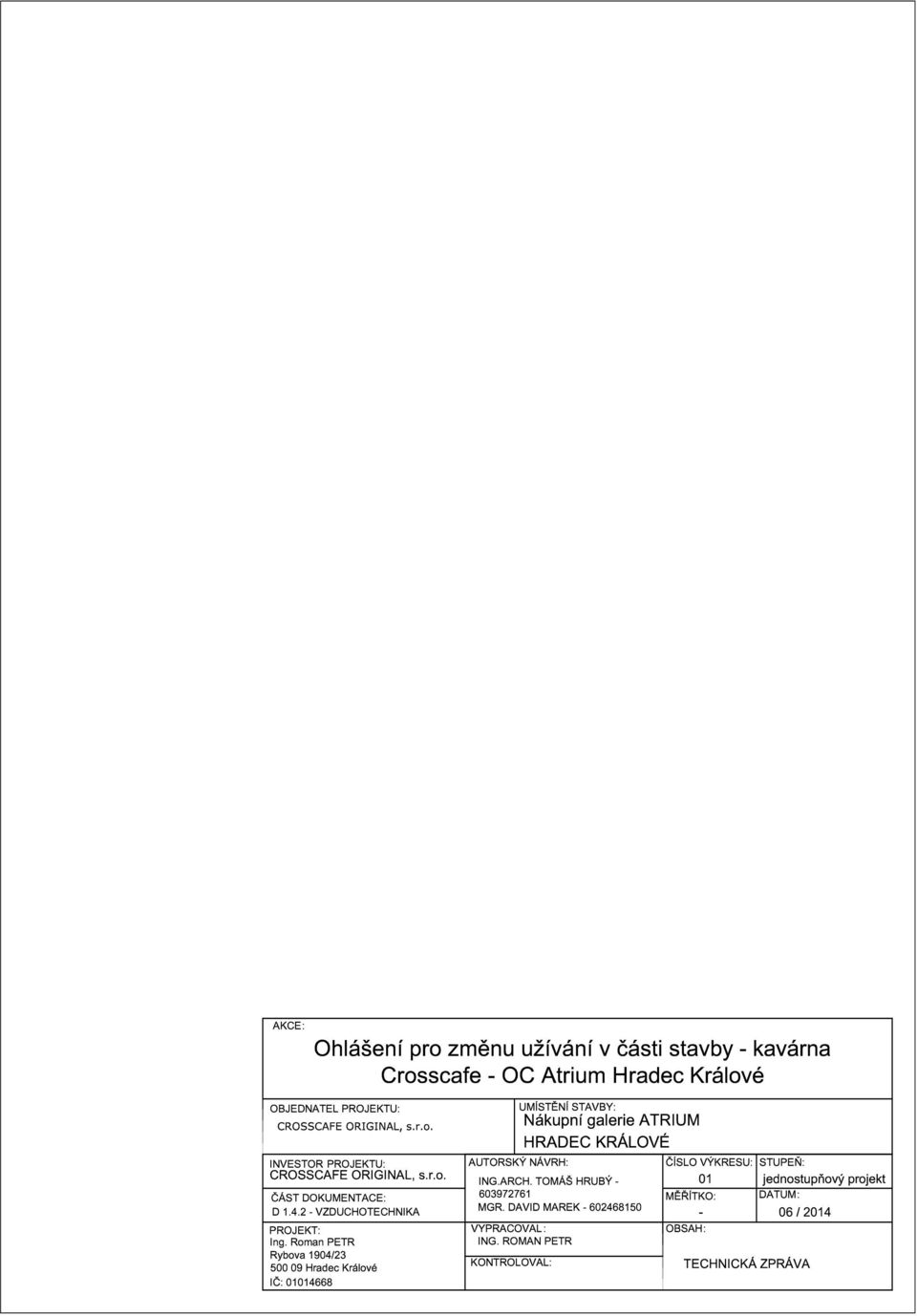

Technická zpráva Kavárna Crosscafe OC Atrium Hradec Králové

Transkript

1

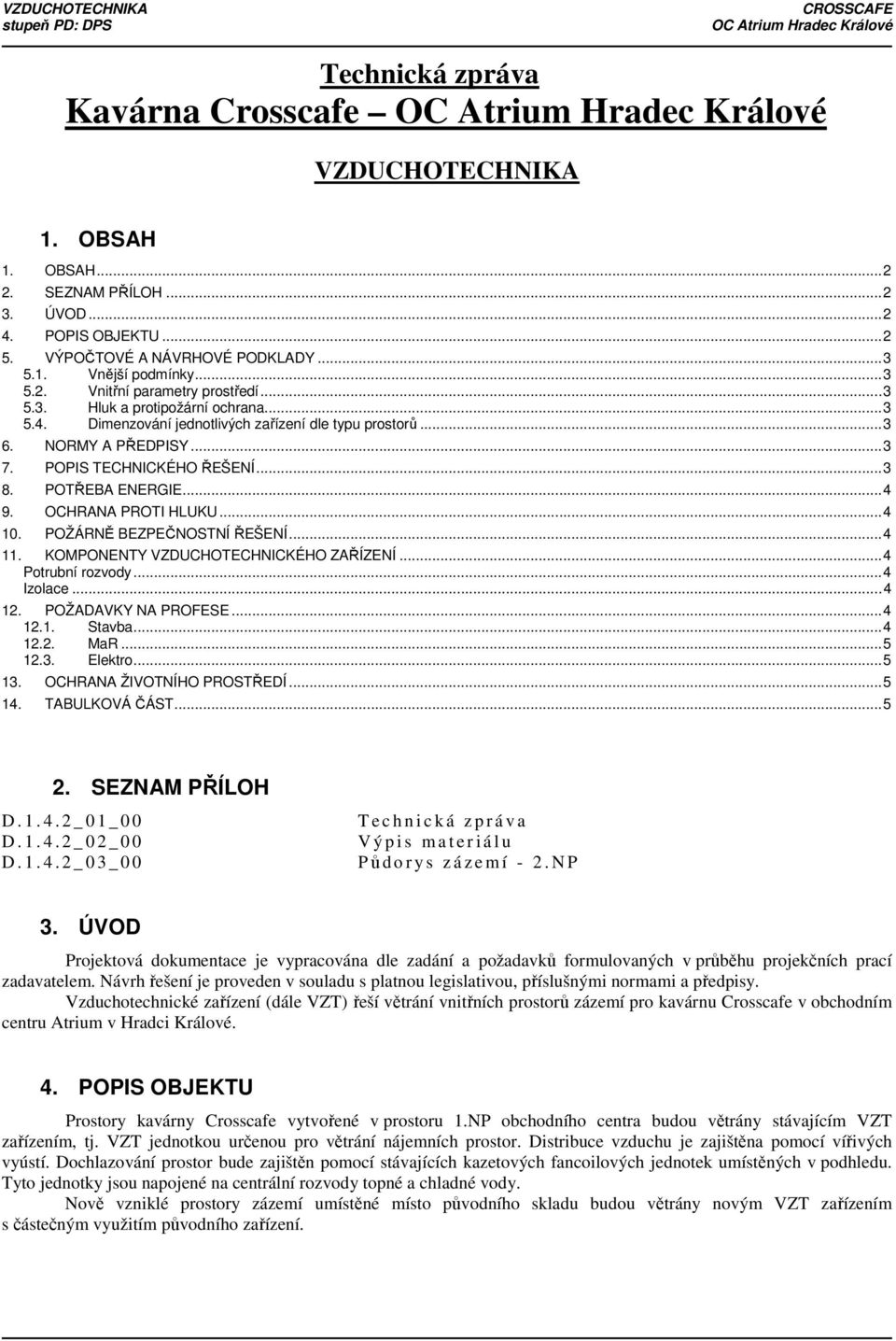

2 Technická zpráva Kavárna Crosscafe VZDUCHOTECHNIKA 1. OBSAH 1. OBSAH SEZNAM PŘÍLOH ÚVOD POPIS OBJEKTU VÝPOČTOVÉ A NÁVRHOVÉ PODKLADY Vnější podmínky Vnitřní parametry prostředí Hluk a protipožární ochrana Dimenzování jednotlivých zařízení dle typu prostorů NORMY A PŘEDPISY POPIS TECHNICKÉHO ŘEŠENÍ POTŘEBA ENERGIE OCHRANA PROTI HLUKU POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ KOMPONENTY VZDUCHOTECHNICKÉHO ZAŘÍZENÍ...4 Potrubní rozvody...4 Izolace POŽADAVKY NA PROFESE Stavba MaR Elektro OCHRANA ŽIVOTNÍHO PROSTŘEDÍ TABULKOVÁ ČÁST SEZNAM PŘÍLOH D _ 0 1 _ 0 0 D _ 0 2 _ 0 0 D _ 0 3 _ 0 0 T e c h n i c k á z p r á v a V ý p i s m a t e r i á l u Pů d o r y s z á z e m í - 2. N P 3. ÚVOD Projektová dokumentace je vypracována dle zadání a požadavků formulovaných v průběhu projekčních prací zadavatelem. Návrh řešení je proveden v souladu s platnou legislativou, příslušnými normami a předpisy. Vzduchotechnické zařízení (dále VZT) řeší větrání vnitřních prostorů zázemí pro kavárnu Crosscafe v obchodním centru Atrium v Hradci Králové. 4. POPIS OBJEKTU Prostory kavárny Crosscafe vytvořené v prostoru 1.NP obchodního centra budou větrány stávajícím VZT zařízením, tj. VZT jednotkou určenou pro větrání nájemních prostor. Distribuce vzduchu je zajištěna pomocí vířivých vyústí. Dochlazování prostor bude zajištěn pomocí stávajících kazetových fancoilových jednotek umístěných v podhledu. Tyto jednotky jsou napojené na centrální rozvody topné a chladné vody. Nově vzniklé prostory zázemí umístěné místo původního skladu budou větrány novým VZT zařízením s částečným využitím původního zařízení.

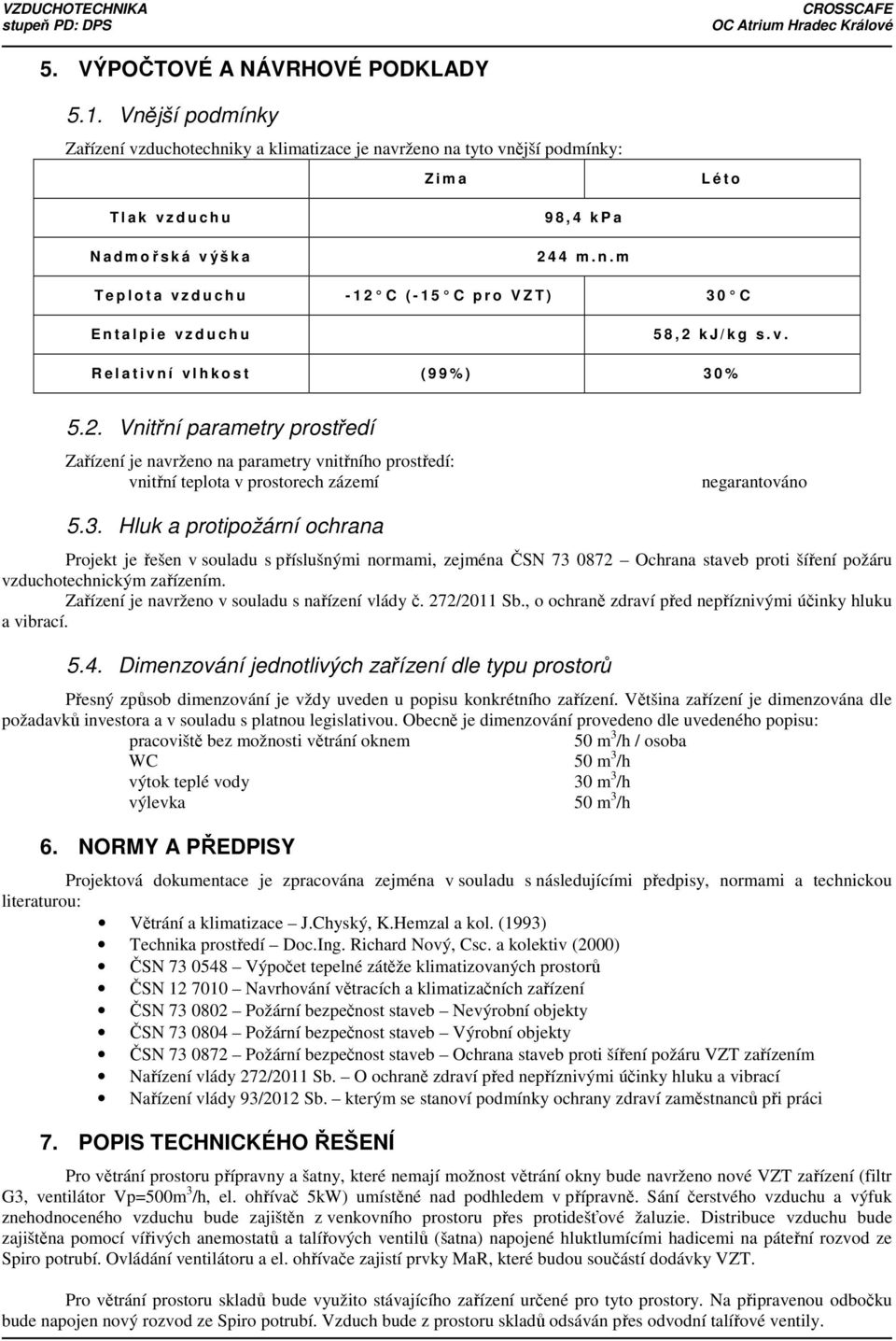

3 5. VÝPOČTOVÉ A NÁVRHOVÉ PODKLADY 5.1. Vnější podmínky Zařízení vzduchotechniky a klimatizace je navrženo na tyto vnější podmínky: Z i m a L é t o T l a k v z d u c h u N a d m ořská v ý š k a 9 8, 4 k P a m. n. m T e p l o t a v z d u c h u C ( C p r o V Z T ) 3 0 C E n t a l p i e v z d u c h u 5 8, 2 k J / k g s. v. R e l a t i v n í v l h k o s t ( 9 9 % ) 3 0 % 5.2. Vnitřní parametry prostředí Zařízení je navrženo na parametry vnitřního prostředí: vnitřní teplota v prostorech zázemí negarantováno 5.3. Hluk a protipožární ochrana Projekt je řešen v souladu s příslušnými normami, zejména ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením. Zařízení je navrženo v souladu s nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací Dimenzování jednotlivých zařízení dle typu prostorů Přesný způsob dimenzování je vždy uveden u popisu konkrétního zařízení. Většina zařízení je dimenzována dle požadavků investora a v souladu s platnou legislativou. Obecně je dimenzování provedeno dle uvedeného popisu: pracoviště bez možnosti větrání oknem 50 m 3 /h / osoba WC 50 m 3 /h výtok teplé vody 30 m 3 /h výlevka 50 m 3 /h 6. NORMY A PŘEDPISY Projektová dokumentace je zpracována zejména v souladu s následujícími předpisy, normami a technickou literaturou: Větrání a klimatizace J.Chyský, K.Hemzal a kol. (1993) Technika prostředí Doc.Ing. Richard Nový, Csc. a kolektiv (2000) ČSN Výpočet tepelné zátěže klimatizovaných prostorů ČSN Navrhování větracích a klimatizačních zařízení ČSN Požární bezpečnost staveb Nevýrobní objekty ČSN Požární bezpečnost staveb Výrobní objekty ČSN Požární bezpečnost staveb Ochrana staveb proti šíření požáru VZT zařízením Nařízení vlády 272/2011 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády 93/2012 Sb. kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci 7. POPIS TECHNICKÉHO ŘEŠENÍ Pro větrání prostoru přípravny a šatny, které nemají možnost větrání okny bude navrženo nové VZT zařízení (filtr G3, ventilátor Vp=500m 3 /h, el. ohřívač 5kW) umístěné nad podhledem v přípravně. Sání čerstvého vzduchu a výfuk znehodnoceného vzduchu bude zajištěn z venkovního prostoru přes protidešťové žaluzie. Distribuce vzduchu bude zajištěna pomocí vířivých anemostatů a talířových ventilů (šatna) napojené hluktlumícími hadicemi na páteřní rozvod ze Spiro potrubí. Ovládání ventilátoru a el. ohřívače zajistí prvky MaR, které budou součástí dodávky VZT. Pro větrání prostoru skladů bude využito stávajícího zařízení určené pro tyto prostory. Na připravenou odbočku bude napojen nový rozvod ze Spiro potrubí. Vzduch bude z prostoru skladů odsáván přes odvodní talířové ventily.

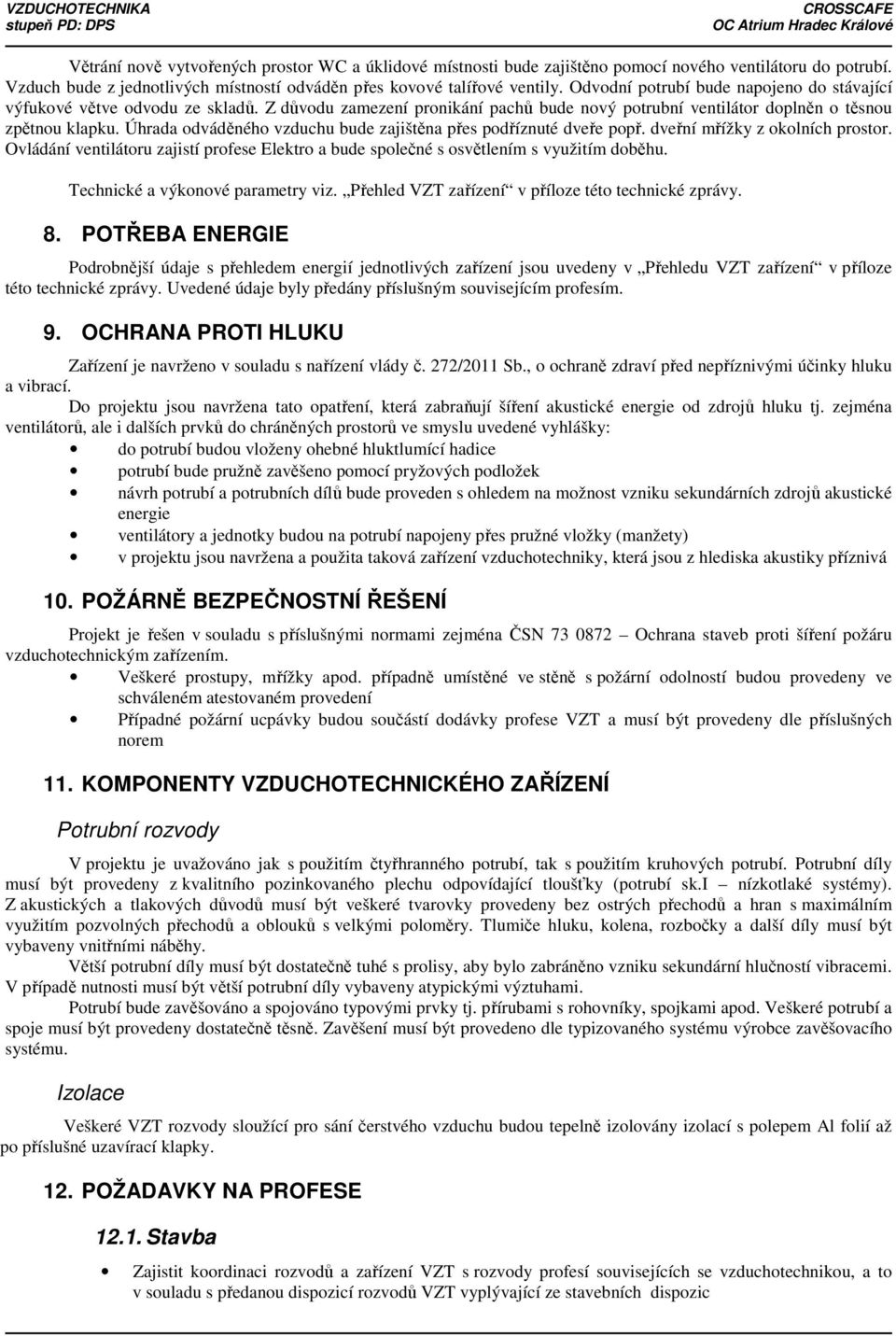

4 Větrání nově vytvořených prostor WC a úklidové místnosti bude zajištěno pomocí nového ventilátoru do potrubí. Vzduch bude z jednotlivých místností odváděn přes kovové talířové ventily. Odvodní potrubí bude napojeno do stávající výfukové větve odvodu ze skladů. Z důvodu zamezení pronikání pachů bude nový potrubní ventilátor doplněn o těsnou zpětnou klapku. Úhrada odváděného vzduchu bude zajištěna přes podříznuté dveře popř. dveřní mřížky z okolních prostor. Ovládání ventilátoru zajistí profese Elektro a bude společné s osvětlením s využitím doběhu. Technické a výkonové parametry viz. Přehled VZT zařízení v příloze této technické zprávy. 8. POTŘEBA ENERGIE Podrobnější údaje s přehledem energií jednotlivých zařízení jsou uvedeny v Přehledu VZT zařízení v příloze této technické zprávy. Uvedené údaje byly předány příslušným souvisejícím profesím. 9. OCHRANA PROTI HLUKU Zařízení je navrženo v souladu s nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Do projektu jsou navržena tato opatření, která zabraňují šíření akustické energie od zdrojů hluku tj. zejména ventilátorů, ale i dalších prvků do chráněných prostorů ve smyslu uvedené vyhlášky: do potrubí budou vloženy ohebné hluktlumící hadice potrubí bude pružně zavěšeno pomocí pryžových podložek návrh potrubí a potrubních dílů bude proveden s ohledem na možnost vzniku sekundárních zdrojů akustické energie ventilátory a jednotky budou na potrubí napojeny přes pružné vložky (manžety) v projektu jsou navržena a použita taková zařízení vzduchotechniky, která jsou z hlediska akustiky příznivá 10. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Projekt je řešen v souladu s příslušnými normami zejména ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením. Veškeré prostupy, mřížky apod. případně umístěné ve stěně s požární odolností budou provedeny ve schváleném atestovaném provedení Případné požární ucpávky budou součástí dodávky profese VZT a musí být provedeny dle příslušných norem 11. KOMPONENTY VZDUCHOTECHNICKÉHO ZAŘÍZENÍ Potrubní rozvody V projektu je uvažováno jak s použitím čtyřhranného potrubí, tak s použitím kruhových potrubí. Potrubní díly musí být provedeny z kvalitního pozinkovaného plechu odpovídající tloušťky (potrubí sk.i nízkotlaké systémy). Z akustických a tlakových důvodů musí být veškeré tvarovky provedeny bez ostrých přechodů a hran s maximálním využitím pozvolných přechodů a oblouků s velkými poloměry. Tlumiče hluku, kolena, rozbočky a další díly musí být vybaveny vnitřními náběhy. Větší potrubní díly musí být dostatečně tuhé s prolisy, aby bylo zabráněno vzniku sekundární hlučností vibracemi. V případě nutnosti musí být větší potrubní díly vybaveny atypickými výztuhami. Potrubí bude zavěšováno a spojováno typovými prvky tj. přírubami s rohovníky, spojkami apod. Veškeré potrubí a spoje musí být provedeny dostatečně těsně. Zavěšení musí být provedeno dle typizovaného systému výrobce zavěšovacího systému. Izolace Veškeré VZT rozvody sloužící pro sání čerstvého vzduchu budou tepelně izolovány izolací s polepem Al folií až po příslušné uzavírací klapky. 12. POŽADAVKY NA PROFESE Stavba Zajistit koordinaci rozvodů a zařízení VZT s rozvody profesí souvisejících se vzduchotechnikou, a to v souladu s předanou dispozicí rozvodů VZT vyplývající ze stavebních dispozic

5 Zajistit umožnění přednostní montáže VZT zařízení před ostatními profesemi, a to z důvodu minimalizace případných kolizí VZT s rozvody souvisejících profesí Zajistit prostupy stěnami vč. začištění průchodů Zajistit revizní otvory pro servis a kontrolu regulačních klapek, VZT jednotek a ventilátorů zakrytých stavbou. Zajistit podříznutí dveří popř. osazení dveřních mřížek MaR Profese MaR zajistí ovládání nových VZT zařízení ovládání chodu ventilátorů regulace teploty vzduchu řízením výkonu ohřívače v zimním období signalizace bezporuchového chodu ventilátorů pomocí diferenčního snímače tlaku signalizace zanesení filtrů poruchová signalizace Elektro Profese Elektro zajistí silové napájení nových VZT zařízení 13. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Větrací zařízení je navrženo tak, aby splňovalo v celkovém součtu požadavky hygienických předpisů týkajících se účinků hluku. Instalované VZT zařízení není zdrojem žádných významných škodlivin. 14. TABULKOVÁ ČÁST

6 PŘEHLED VÝKONŮ VZT ZAŘÍZENÍ NA AKCI "CrossCafe Atrium Hradec Králové" Zař. Zařízení Pozice Počet Jednotka / Umístění Přívod Odvod Topení Elektrické parametry Poznámka pro ks vzduchu vzduchu Elektro El. Provozní Napětí Napájí Ovládání Výkon příkon proud (m3/h) (m3/h) (kw) (kw) (A) (V) 1 CrossCafe - zázemí Ventilátor potrubní TD 800/200 / m.č ,12 0,5 230 Elektro MaR Ventilátor potrubní TD 8000/200 N / m.č ,07 0,3 230 Elektro MaR společný chod s El. ohřívač MBE-200/5 R / m.č Elektro MaR Ventilátor potrubní TD 350/125 / m.č ,03 0, Elektro Elektro společně s osvětlením + doběh
