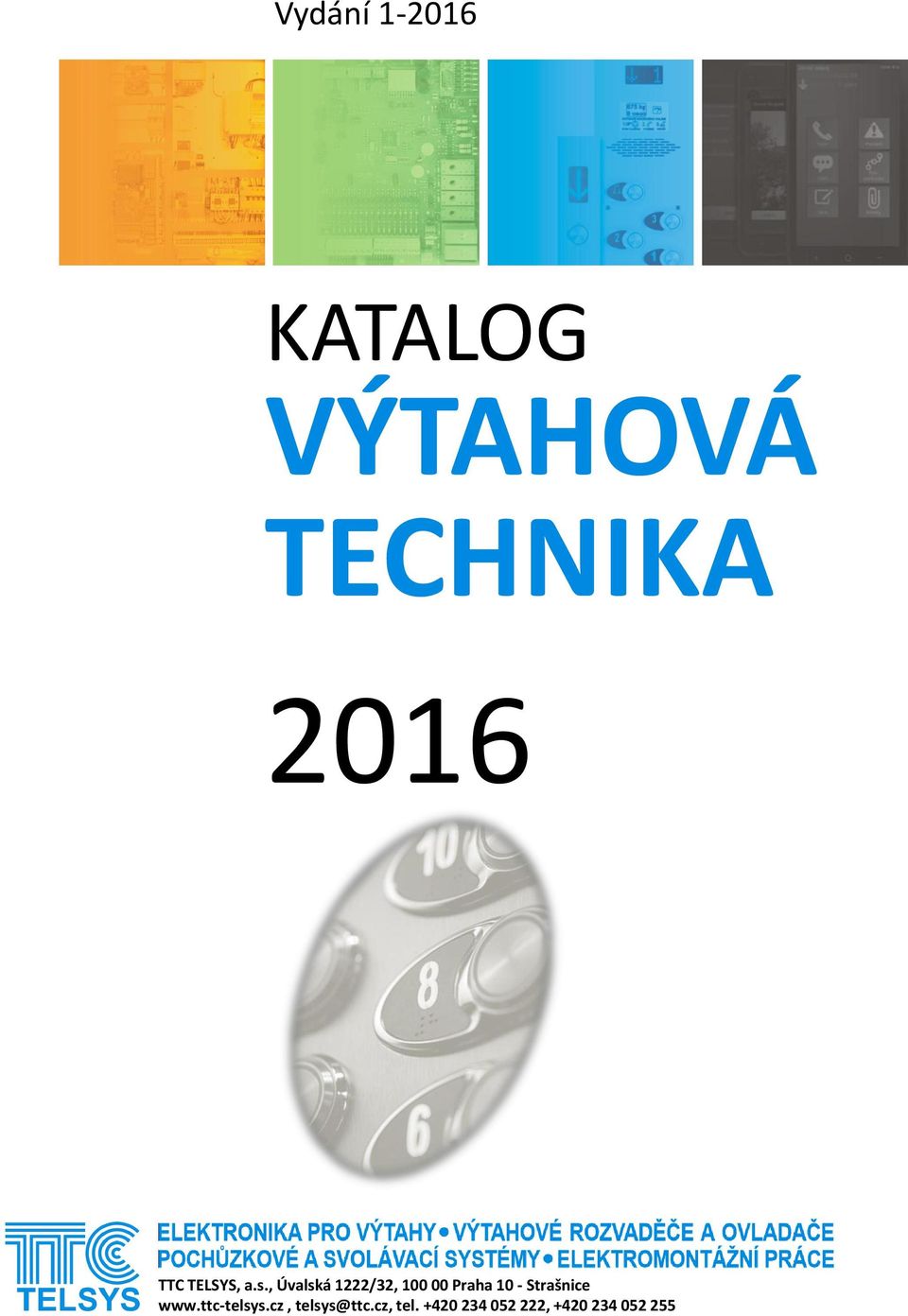

1 Vydání KATALOG VÝTAHOVÁ TECHNIKA 2016 TTC TELSYS, a.s., Úvalská 1222/32, Praha 10 - Strašnice telsys@ttc.cz,

2 TTC TELSYS, a.s. se řadí mezi respektované přední české výrobce a dodavatele výtahové elektroniky a techniky. Společnost vykazuje již několik let stabilní finanční výsledky a z pohledu zákazníků také vysokou kvalitu dodávaných výrobků i služeb. Výrobky společnosti jsou instalovány v tisících výtazích po celé České i Slovenské republice. V naší nabídce naleznete produkty výtahové techniky a elektroniky s garancí mimořádné kvality zpracování a vysokou spolehlivostí, O NAŠÍ FIRMĚ služby odborných konzultací a školení v oblasti výtahové techniky, vedených odbornými pracovníky firmy s dlouholetou praxí a mnoha zkušenostmi z oboru, produkty z jiných segmentů jako například pochůzkové a svolávací systémy, translátory, komunikátory a ovladače motorových pohonů, elektromontážní práce (silnoproud, slaboproud, telekomunikace) zajišťované týmem odborně způsobilých zaměstnanců. Naši zákazníci nejvíce oceňují naši odbornost, pracovitost a schopnost najít vždy spolehlivé technické řešení pro každé zadání. Naše produkty jim pak přináší jistotu funkčnosti a minimálních provozních nákladů. Současnost tvoří produktové portfolio výtahové elektroniky a zakázkových rozvaděčů postavených na základě desky řízení RVME. V roce 2012 jsme uvedli do prodeje již třetí hardwarovou verzi této úspěšné řídící desky. Výrazně se rozšířila nabídka různých typů displejů od základních segmentových až po dnes oblíbené LCD barevné displeje. Uvedením kabinových modulů MKU a DKT jsme doplnili sortiment produktů také o prvky přivolávačů a kabinových tabel vlastní výroby. Nežijeme však pouze historií a myslíme i na budoucnost. Stále hledáme a zpracováváme nové myšlenky a nápady, které se snažíme proměnit ve vysoce kvalitní a trendy sledující produkty výtahové techniky a elektroniky. TTC TELSYS, a.s. Provozovna a sídlo firmy Úvalská 1222/32, Praha 10 Tel.: telsys@ttc.cz Navštivte nás na stránkách 2

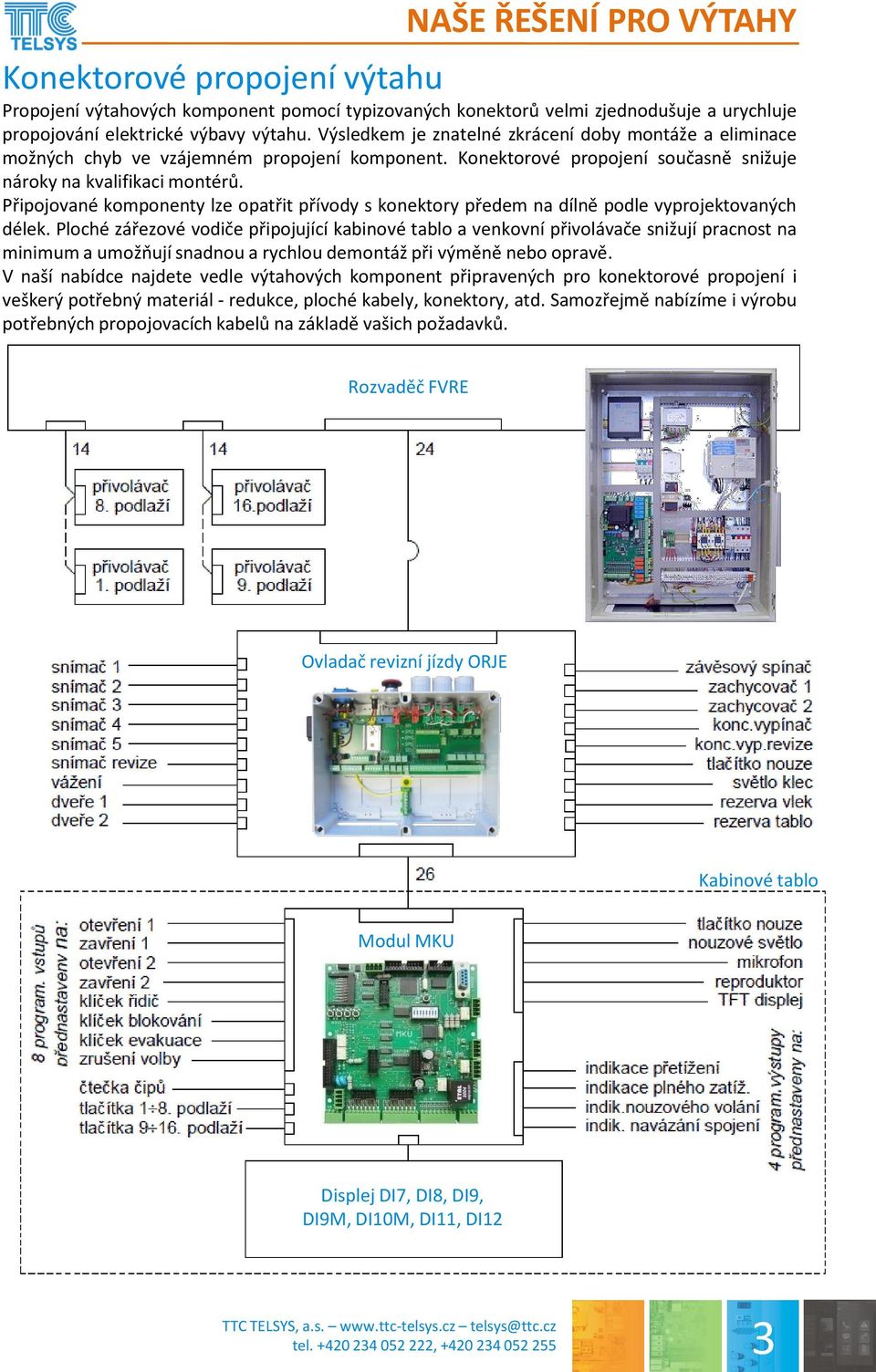

3 NAŠE ŘEŠENÍ PRO VÝTAHY Konektorové propojení výtahu Propojení výtahových komponent pomocí typizovaných konektorů velmi zjednodušuje a urychluje propojování elektrické výbavy výtahu. Výsledkem je znatelné zkrácení doby montáže a eliminace možných chyb ve vzájemném propojení komponent. Konektorové propojení současně snižuje nároky na kvalifikaci montérů. Připojované komponenty lze opatřit přívody s konektory předem na dílně podle vyprojektovaných délek. Ploché zářezové vodiče připojující kabinové tablo a venkovní přivolávače snižují pracnost na minimum a umožňují snadnou a rychlou demontáž při výměně nebo opravě. V naší nabídce najdete vedle výtahových komponent připravených pro konektorové propojení i veškerý potřebný materiál - redukce, ploché kabely, konektory, atd. Samozřejmě nabízíme i výrobu potřebných propojovacích kabelů na základě vašich požadavků. Rozvaděč FVRE Ovladač revizní jízdy ORJE Kabinové tablo Modul MKU Displej DI7, DI8, DI9, DI9M, DI10M, DI11, DI12 3

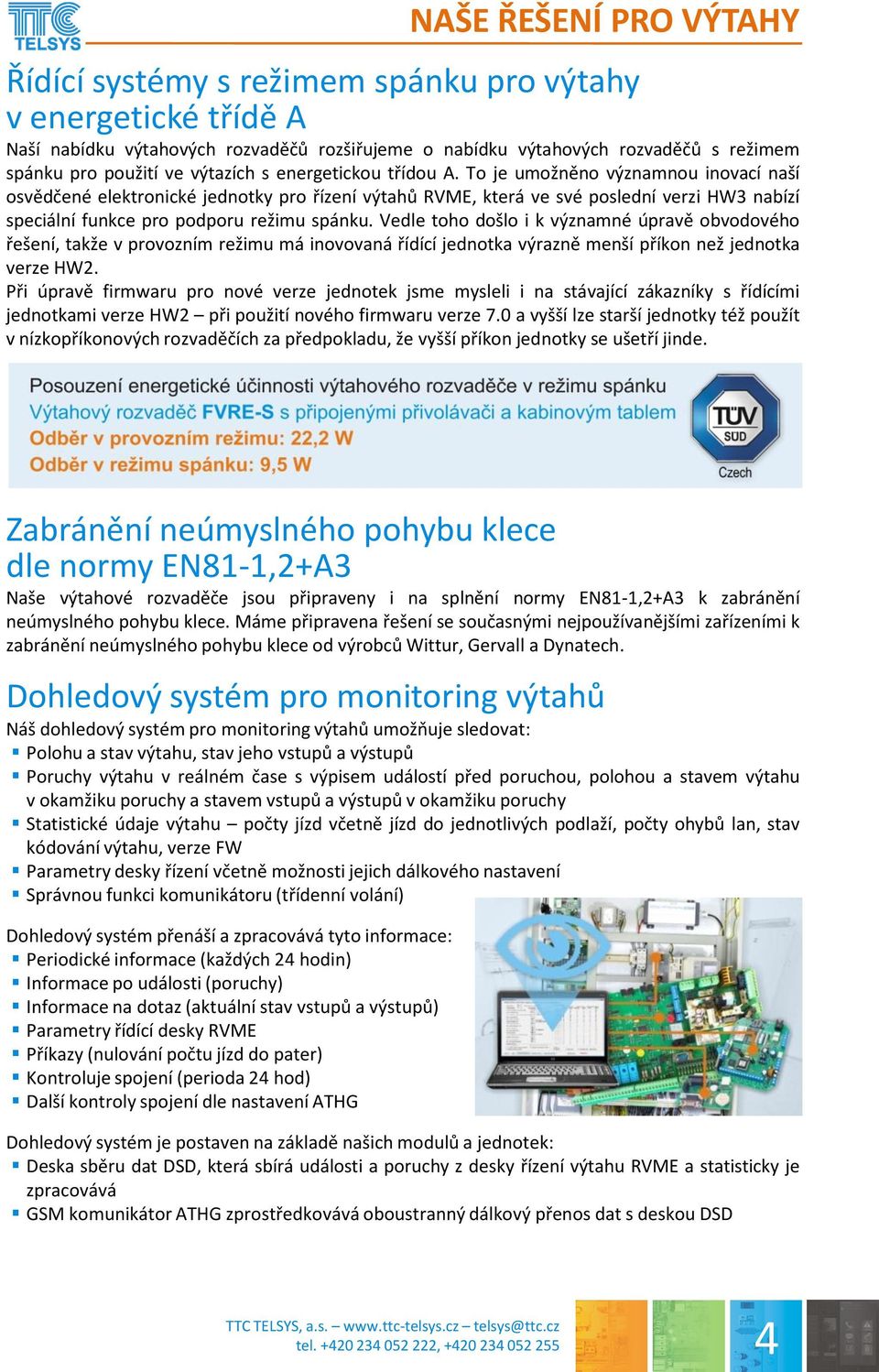

4 NAŠE ŘEŠENÍ PRO VÝTAHY Řídící systémy s režimem spánku pro výtahy v energetické třídě A Naší nabídku výtahových rozvaděčů rozšiřujeme o nabídku výtahových rozvaděčů s režimem spánku pro použití ve výtazích s energetickou třídou A. To je umožněno významnou inovací naší osvědčené elektronické jednotky pro řízení výtahů RVME, která ve své poslední verzi HW3 nabízí speciální funkce pro podporu režimu spánku. Vedle toho došlo i k významné úpravě obvodového řešení, takže v provozním režimu má inovovaná řídící jednotka výrazně menší příkon než jednotka verze HW2. Při úpravě firmwaru pro nové verze jednotek jsme mysleli i na stávající zákazníky s řídícími jednotkami verze HW2 při použití nového firmwaru verze 7.0 a vyšší lze starší jednotky též použít v nízkopříkonových rozvaděčích za předpokladu, že vyšší příkon jednotky se ušetří jinde. Zabránění neúmyslného pohybu klece dle normy EN81-1,2+A3 Naše výtahové rozvaděče jsou připraveny i na splnění normy EN81-1,2+A3 k zabránění neúmyslného pohybu klece. Máme připravena řešení se současnými nejpoužívanějšími zařízeními k zabránění neúmyslného pohybu klece od výrobců Wittur, Gervall a Dynatech. Dohledový systém pro monitoring výtahů Náš dohledový systém pro monitoring výtahů umožňuje sledovat: Polohu a stav výtahu, stav jeho vstupů a výstupů Poruchy výtahu v reálném čase s výpisem událostí před poruchou, polohou a stavem výtahu v okamžiku poruchy a stavem vstupů a výstupů v okamžiku poruchy Statistické údaje výtahu počty jízd včetně jízd do jednotlivých podlaží, počty ohybů lan, stav kódování výtahu, verze FW Parametry desky řízení včetně možnosti jejich dálkového nastavení Správnou funkci komunikátoru (třídenní volání) Dohledový systém přenáší a zpracovává tyto informace: Periodické informace (každých 24 hodin) Informace po události (poruchy) Informace na dotaz (aktuální stav vstupů a výstupů) Parametry řídící desky RVME Příkazy (nulování počtu jízd do pater) Kontroluje spojení (perioda 24 hod) Další kontroly spojení dle nastavení ATHG Dohledový systém je postaven na základě našich modulů a jednotek: Deska sběru dat DSD, která sbírá události a poruchy z desky řízení výtahu RVME a statisticky je zpracovává GSM komunikátor ATHG zprostředkovává oboustranný dálkový přenos dat s deskou DSD 4

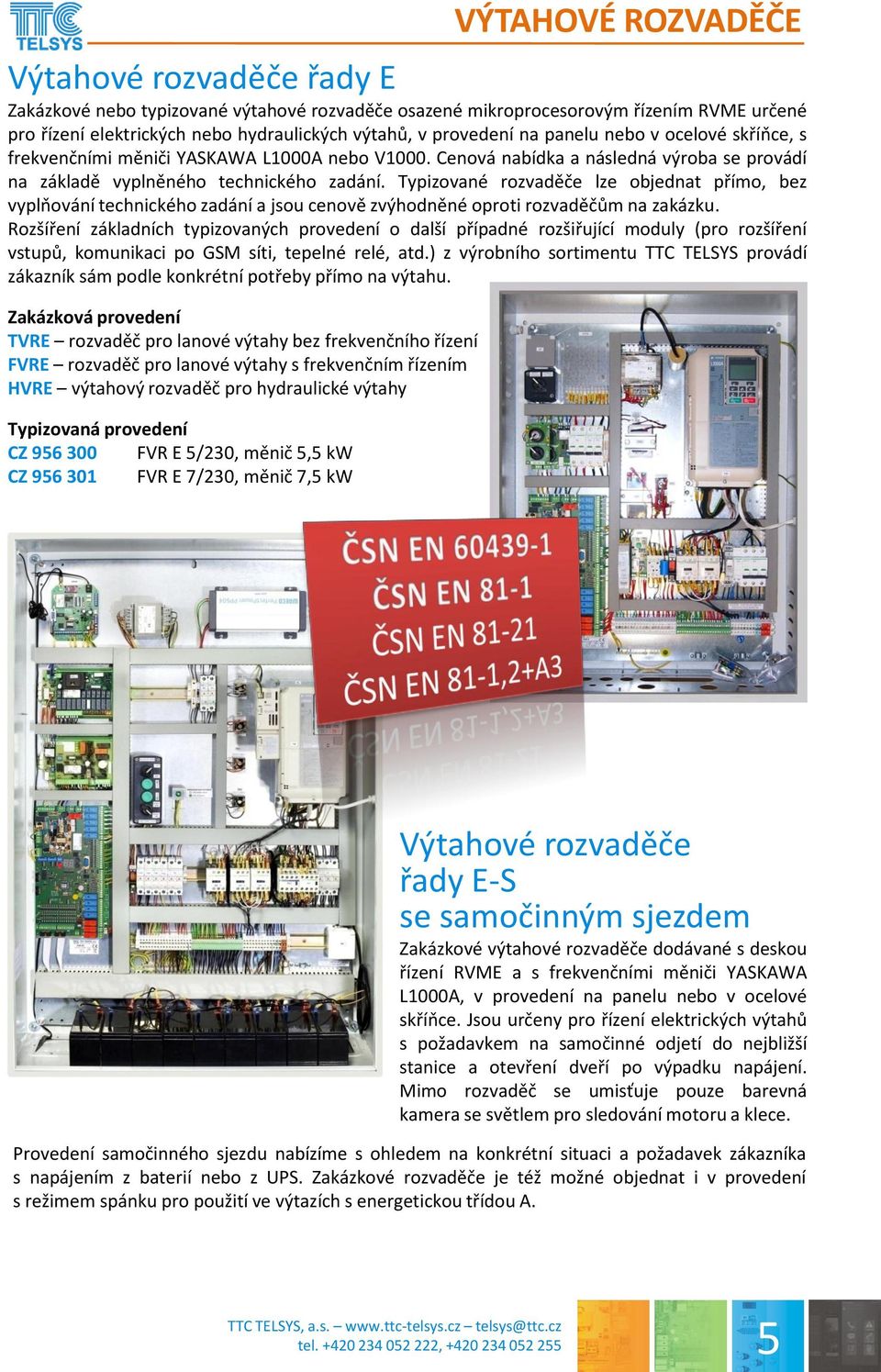

5 Výtahové rozvaděče řady E Zakázkové nebo typizované výtahové rozvaděče osazené mikroprocesorovým řízením RVME určené pro řízení elektrických nebo hydraulických výtahů, v provedení na panelu nebo v ocelové skříňce, s frekvenčními měniči YASKAWA L1000A nebo V1000. Cenová nabídka a následná výroba se provádí na základě vyplněného technického zadání. Typizované rozvaděče lze objednat přímo, bez vyplňování technického zadání a jsou cenově zvýhodněné oproti rozvaděčům na zakázku. Rozšíření základních typizovaných provedení o další případné rozšiřující moduly (pro rozšíření vstupů, komunikaci po GSM síti, tepelné relé, atd.) z výrobního sortimentu TTC TELSYS provádí zákazník sám podle konkrétní potřeby přímo na výtahu. Zakázková provedení TVRE rozvaděč pro lanové výtahy bez frekvenčního řízení FVRE rozvaděč pro lanové výtahy s frekvenčním řízením HVRE výtahový rozvaděč pro hydraulické výtahy Typizovaná provedení CZ FVR E 5/230, měnič 5,5 kw CZ FVR E 7/230, měnič 7,5 kw VÝTAHOVÉ ROZVADĚČE Výtahové rozvaděče řady E-S se samočinným sjezdem Zakázkové výtahové rozvaděče dodávané s deskou řízení RVME a s frekvenčními měniči YASKAWA L1000A, v provedení na panelu nebo v ocelové skříňce. Jsou určeny pro řízení elektrických výtahů s požadavkem na samočinné odjetí do nejbližší stanice a otevření dveří po výpadku napájení. Mimo rozvaděč se umisťuje pouze barevná kamera se světlem pro sledování motoru a klece. Provedení samočinného sjezdu nabízíme s ohledem na konkrétní situaci a požadavek zákazníka s napájením z baterií nebo z UPS. Zakázkové rozvaděče je též možné objednat i v provedení s režimem spánku pro použití ve výtazích s energetickou třídou A. 5

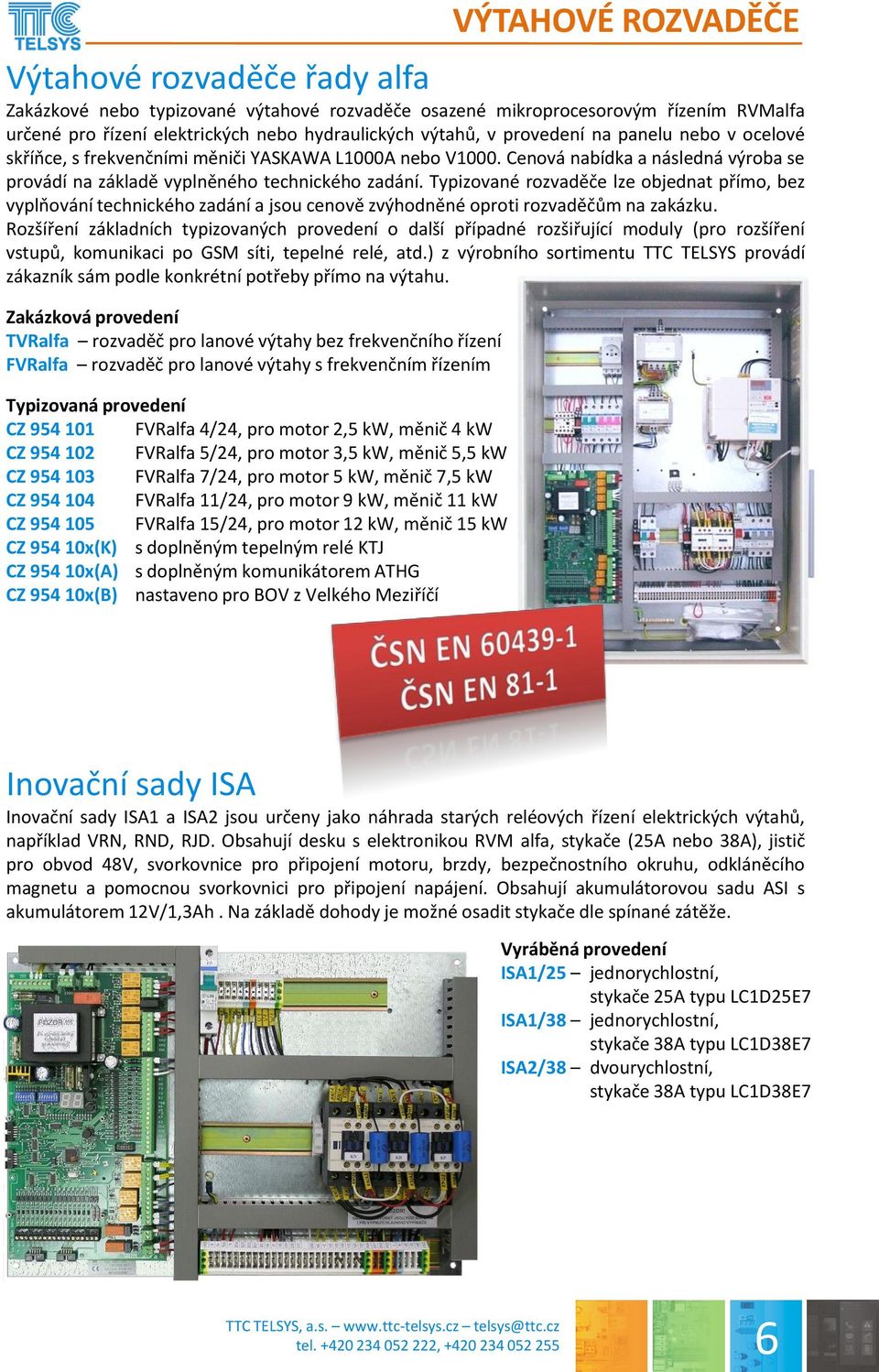

6 Výtahové rozvaděče řady alfa Zakázkové nebo typizované výtahové rozvaděče osazené mikroprocesorovým řízením RVMalfa určené pro řízení elektrických nebo hydraulických výtahů, v provedení na panelu nebo v ocelové skříňce, s frekvenčními měniči YASKAWA L1000A nebo V1000. Cenová nabídka a následná výroba se provádí na základě vyplněného technického zadání. Typizované rozvaděče lze objednat přímo, bez vyplňování technického zadání a jsou cenově zvýhodněné oproti rozvaděčům na zakázku. Rozšíření základních typizovaných provedení o další případné rozšiřující moduly (pro rozšíření vstupů, komunikaci po GSM síti, tepelné relé, atd.) z výrobního sortimentu TTC TELSYS provádí zákazník sám podle konkrétní potřeby přímo na výtahu. Zakázková provedení TVRalfa rozvaděč pro lanové výtahy bez frekvenčního řízení FVRalfa rozvaděč pro lanové výtahy s frekvenčním řízením Typizovaná provedení CZ FVRalfa 4/24, pro motor 2,5 kw, měnič 4 kw CZ FVRalfa 5/24, pro motor 3,5 kw, měnič 5,5 kw CZ FVRalfa 7/24, pro motor 5 kw, měnič 7,5 kw CZ FVRalfa 11/24, pro motor 9 kw, měnič 11 kw CZ FVRalfa 15/24, pro motor 12 kw, měnič 15 kw CZ x(K) s doplněným tepelným relé KTJ CZ x(A) s doplněným komunikátorem ATHG CZ x(B) nastaveno pro BOV z Velkého Meziříčí VÝTAHOVÉ ROZVADĚČE Inovační sady ISA Inovační sady ISA1 a ISA2 jsou určeny jako náhrada starých reléových řízení elektrických výtahů, například VRN, RND, RJD. Obsahují desku s elektronikou RVM alfa, stykače (25A nebo 38A), jistič pro obvod 48V, svorkovnice pro připojení motoru, brzdy, bezpečnostního okruhu, odkláněcího magnetu a pomocnou svorkovnici pro připojení napájení. Obsahují akumulátorovou sadu ASI s akumulátorem 12V/1,3Ah. Na základě dohody je možné osadit stykače dle spínané zátěže. Vyráběná provedení ISA1/25 jednorychlostní, stykače 25A typu LC1D25E7 ISA1/38 jednorychlostní, stykače 38A typu LC1D38E7 ISA2/38 dvourychlostní, stykače 38A typu LC1D38E7 6

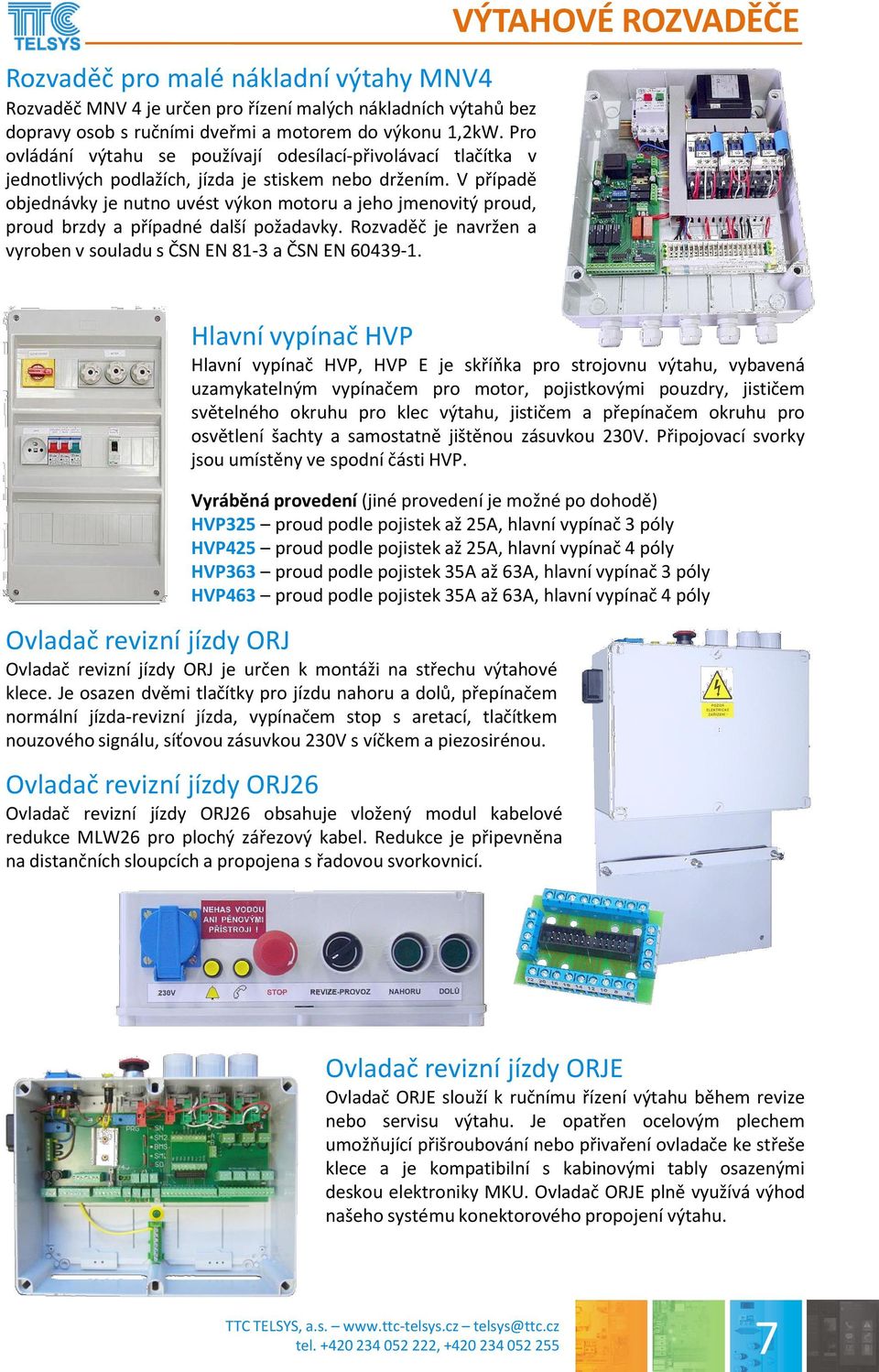

7 Rozvaděč pro malé nákladní výtahy MNV4 Rozvaděč MNV 4 je určen pro řízení malých nákladních výtahů bez dopravy osob s ručními dveřmi a motorem do výkonu 1,2kW. Pro ovládání výtahu se používají odesílací-přivolávací tlačítka v jednotlivých podlažích, jízda je stiskem nebo držením. V případě objednávky je nutno uvést výkon motoru a jeho jmenovitý proud, proud brzdy a případné další požadavky. Rozvaděč je navržen a vyroben v souladu s ČSN EN 81-3 a ČSN EN VÝTAHOVÉ ROZVADĚČE Hlavní vypínač HVP Hlavní vypínač HVP, HVP E je skříňka pro strojovnu výtahu, vybavená uzamykatelným vypínačem pro motor, pojistkovými pouzdry, jističem světelného okruhu pro klec výtahu, jističem a přepínačem okruhu pro osvětlení šachty a samostatně jištěnou zásuvkou 230V. Připojovací svorky jsou umístěny ve spodní části HVP. Vyráběná provedení (jiné provedení je možné po dohodě) HVP325 proud podle pojistek až 25A, hlavní vypínač 3 póly HVP425 proud podle pojistek až 25A, hlavní vypínač 4 póly HVP363 proud podle pojistek 35A až 63A, hlavní vypínač 3 póly HVP463 proud podle pojistek 35A až 63A, hlavní vypínač 4 póly Ovladač revizní jízdy ORJ Ovladač revizní jízdy ORJ je určen k montáži na střechu výtahové klece. Je osazen dvěmi tlačítky pro jízdu nahoru a dolů, přepínačem normální jízda-revizní jízda, vypínačem stop s aretací, tlačítkem nouzového signálu, síťovou zásuvkou 230V s víčkem a piezosirénou. Ovladač revizní jízdy ORJ26 Ovladač revizní jízdy ORJ26 obsahuje vložený modul kabelové redukce MLW26 pro plochý zářezový kabel. Redukce je připevněna na distančních sloupcích a propojena s řadovou svorkovnicí. Ovladač revizní jízdy ORJE Ovladač ORJE slouží k ručnímu řízení výtahu během revize nebo servisu výtahu. Je opatřen ocelovým plechem umožňující přišroubování nebo přivaření ovladače ke střeše klece a je kompatibilní s kabinovými tably osazenými deskou elektroniky MKU. Ovladač ORJE plně využívá výhod našeho systému konektorového propojení výtahu. 7

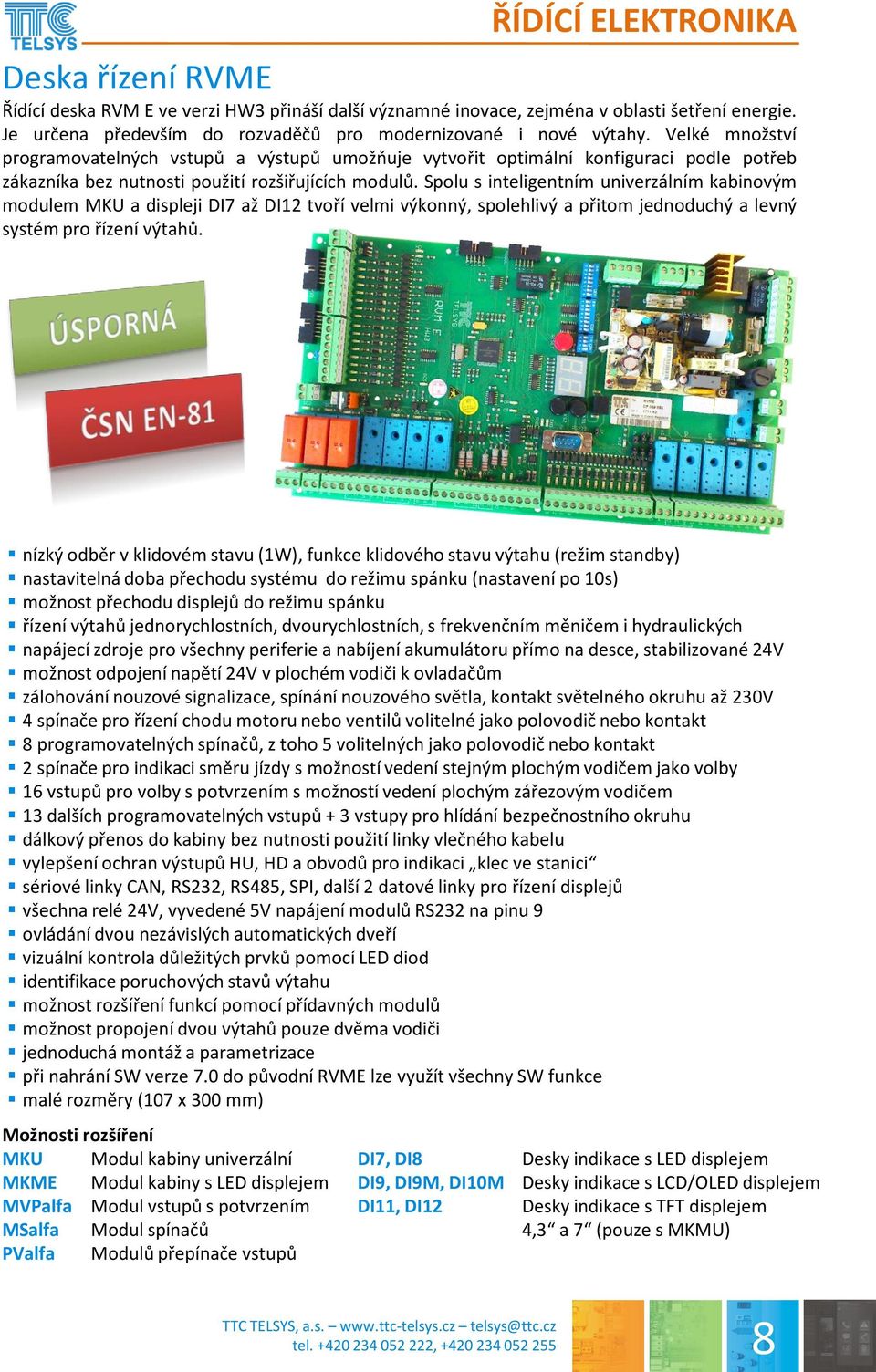

8 ŘÍDÍCÍ ELEKTRONIKA Deska řízení RVME Řídící deska RVM E ve verzi HW3 přináší další významné inovace, zejména v oblasti šetření energie. Je určena především do rozvaděčů pro modernizované i nové výtahy. Velké množství programovatelných vstupů a výstupů umožňuje vytvořit optimální konfiguraci podle potřeb zákazníka bez nutnosti použití rozšiřujících modulů. Spolu s inteligentním univerzálním kabinovým modulem MKU a displeji DI7 až DI12 tvoří velmi výkonný, spolehlivý a přitom jednoduchý a levný systém pro řízení výtahů. nízký odběr v klidovém stavu (1W), funkce klidového stavu výtahu (režim standby) nastavitelná doba přechodu systému do režimu spánku (nastavení po 10s) možnost přechodu displejů do režimu spánku řízení výtahů jednorychlostních, dvourychlostních, s frekvenčním měničem i hydraulických napájecí zdroje pro všechny periferie a nabíjení akumulátoru přímo na desce, stabilizované 24V možnost odpojení napětí 24V v plochém vodiči k ovladačům zálohování nouzové signalizace, spínání nouzového světla, kontakt světelného okruhu až 230V 4 spínače pro řízení chodu motoru nebo ventilů volitelné jako polovodič nebo kontakt 8 programovatelných spínačů, z toho 5 volitelných jako polovodič nebo kontakt 2 spínače pro indikaci směru jízdy s možností vedení stejným plochým vodičem jako volby 16 vstupů pro volby s potvrzením s možností vedení plochým zářezovým vodičem 13 dalších programovatelných vstupů + 3 vstupy pro hlídání bezpečnostního okruhu dálkový přenos do kabiny bez nutnosti použití linky vlečného kabelu vylepšení ochran výstupů HU, HD a obvodů pro indikaci klec ve stanici sériové linky CAN, RS232, RS485, SPI, další 2 datové linky pro řízení displejů všechna relé 24V, vyvedené 5V napájení modulů RS232 na pinu 9 ovládání dvou nezávislých automatických dveří vizuální kontrola důležitých prvků pomocí LED diod identifikace poruchových stavů výtahu možnost rozšíření funkcí pomocí přídavných modulů možnost propojení dvou výtahů pouze dvěma vodiči jednoduchá montáž a parametrizace při nahrání SW verze 7.0 do původní RVME lze využít všechny SW funkce malé rozměry (107 x 300 mm) Možnosti rozšíření MKU Modul kabiny univerzální DI7, DI8 Desky indikace s LED displejem MKME Modul kabiny s LED displejem DI9, DI9M, DI10M Desky indikace s LCD/OLED displejem MVPalfa Modul vstupů s potvrzením DI11, DI12 Desky indikace s TFT displejem MSalfa Modul spínačů 4,3 a 7 (pouze s MKMU) PValfa Modulů přepínače vstupů 8

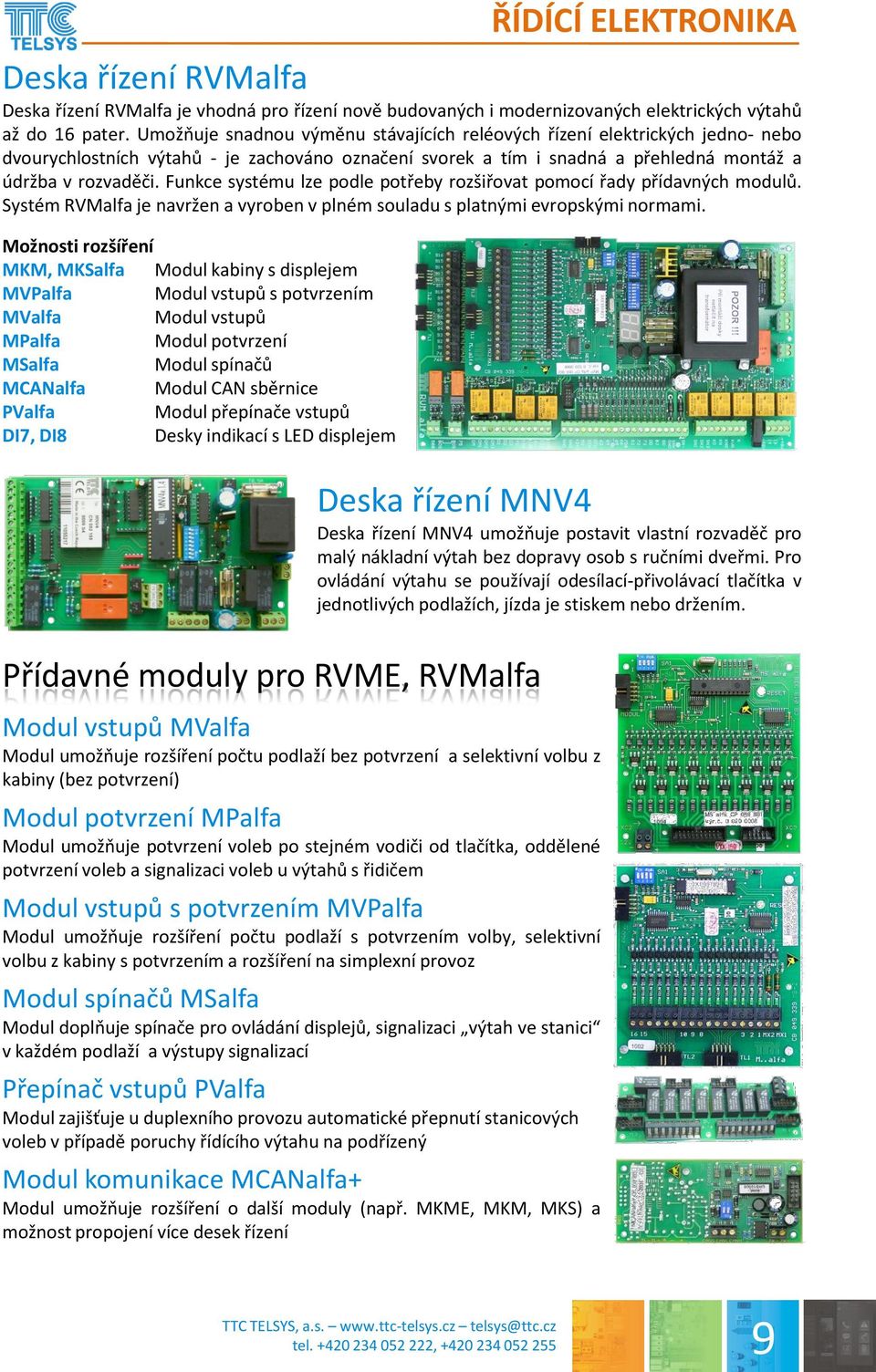

9 Deska řízení RVMalfa Deska řízení RVMalfa je vhodná pro řízení nově budovaných i modernizovaných elektrických výtahů až do 16 pater. Umožňuje snadnou výměnu stávajících reléových řízení elektrických jedno- nebo dvourychlostních výtahů - je zachováno označení svorek a tím i snadná a přehledná montáž a údržba v rozvaděči. Funkce systému lze podle potřeby rozšiřovat pomocí řady přídavných modulů. Systém RVMalfa je navržen a vyroben v plném souladu s platnými evropskými normami. Možnosti rozšíření MKM, MKSalfa Modul kabiny s displejem MVPalfa Modul vstupů s potvrzením MValfa Modul vstupů MPalfa Modul potvrzení MSalfa Modul spínačů MCANalfa Modul CAN sběrnice PValfa Modul přepínače vstupů DI7, DI8 Desky indikací s LED displejem Přídavné moduly pro RVME, RVMalfa ŘÍDÍCÍ ELEKTRONIKA Deska řízení MNV4 Deska řízení MNV4 umožňuje postavit vlastní rozvaděč pro malý nákladní výtah bez dopravy osob s ručními dveřmi. Pro ovládání výtahu se používají odesílací-přivolávací tlačítka v jednotlivých podlažích, jízda je stiskem nebo držením. Modul vstupů MValfa Modul umožňuje rozšíření počtu podlaží bez potvrzení a selektivní volbu z kabiny (bez potvrzení) Modul potvrzení MPalfa Modul umožňuje potvrzení voleb po stejném vodiči od tlačítka, oddělené potvrzení voleb a signalizaci voleb u výtahů s řidičem Modul vstupů s potvrzením MVPalfa Modul umožňuje rozšíření počtu podlaží s potvrzením volby, selektivní volbu z kabiny s potvrzením a rozšíření na simplexní provoz Modul spínačů MSalfa Modul doplňuje spínače pro ovládání displejů, signalizaci výtah ve stanici v každém podlaží a výstupy signalizací Přepínač vstupů PValfa Modul zajišťuje u duplexního provozu automatické přepnutí stanicových voleb v případě poruchy řídícího výtahu na podřízený Modul komunikace MCANalfa+ Modul umožňuje rozšíření o další moduly (např. MKME, MKM, MKS) a možnost propojení více desek řízení 9

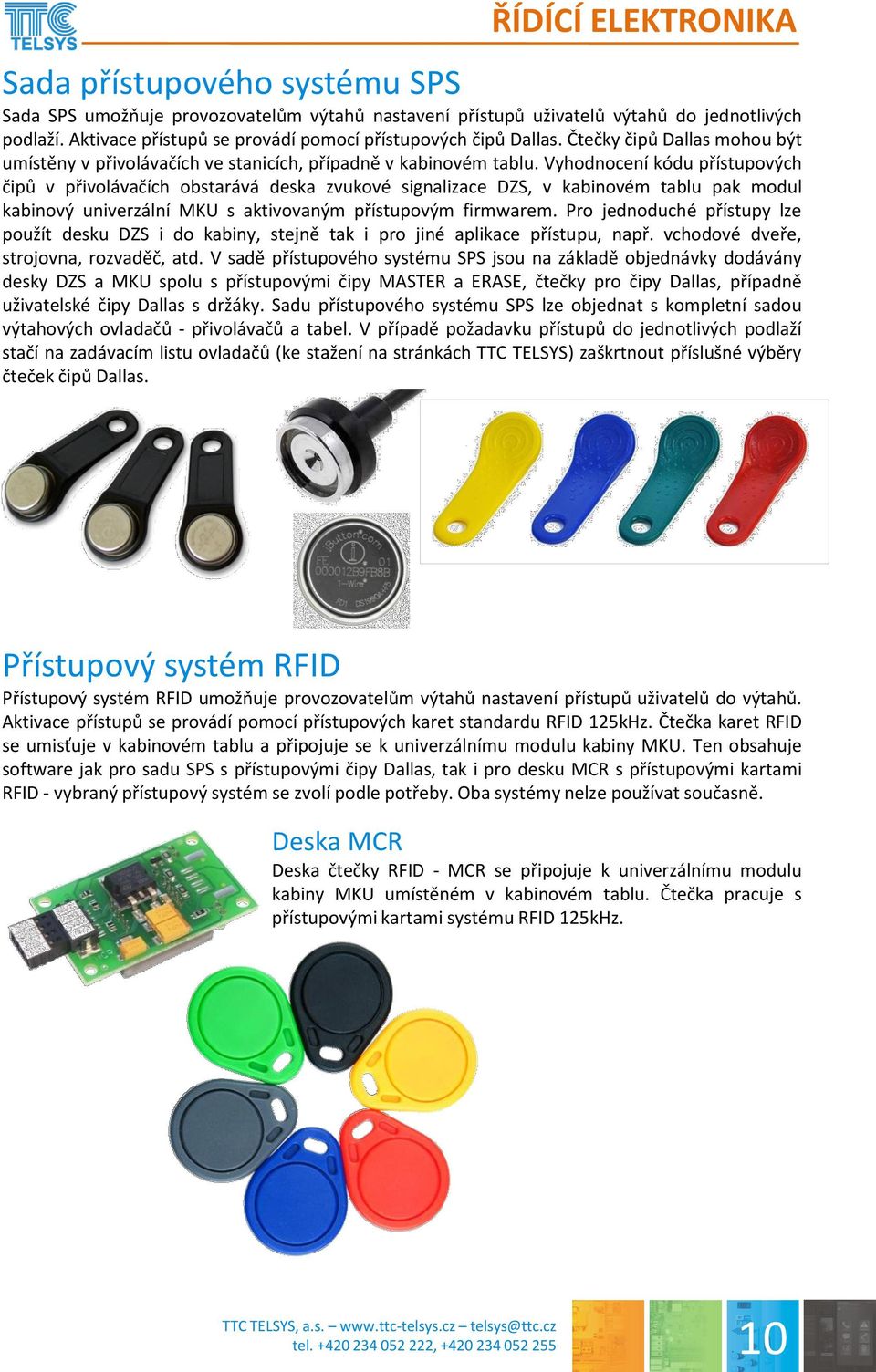

10 ŘÍDÍCÍ ELEKTRONIKA Sada přístupového systému SPS Sada SPS umožňuje provozovatelům výtahů nastavení přístupů uživatelů výtahů do jednotlivých podlaží. Aktivace přístupů se provádí pomocí přístupových čipů Dallas. Čtečky čipů Dallas mohou být umístěny v přivolávačích ve stanicích, případně v kabinovém tablu. Vyhodnocení kódu přístupových čipů v přivolávačích obstarává deska zvukové signalizace DZS, v kabinovém tablu pak modul kabinový univerzální MKU s aktivovaným přístupovým firmwarem. Pro jednoduché přístupy lze použít desku DZS i do kabiny, stejně tak i pro jiné aplikace přístupu, např. vchodové dveře, strojovna, rozvaděč, atd. V sadě přístupového systému SPS jsou na základě objednávky dodávány desky DZS a MKU spolu s přístupovými čipy MASTER a ERASE, čtečky pro čipy Dallas, případně uživatelské čipy Dallas s držáky. Sadu přístupového systému SPS lze objednat s kompletní sadou výtahových ovladačů - přivolávačů a tabel. V případě požadavku přístupů do jednotlivých podlaží stačí na zadávacím listu ovladačů (ke stažení na stránkách TTC TELSYS) zaškrtnout příslušné výběry čteček čipů Dallas. Přístupový systém RFID Přístupový systém RFID umožňuje provozovatelům výtahů nastavení přístupů uživatelů do výtahů. Aktivace přístupů se provádí pomocí přístupových karet standardu RFID 125kHz. Čtečka karet RFID se umisťuje v kabinovém tablu a připojuje se k univerzálnímu modulu kabiny MKU. Ten obsahuje software jak pro sadu SPS s přístupovými čipy Dallas, tak i pro desku MCR s přístupovými kartami RFID - vybraný přístupový systém se zvolí podle potřeby. Oba systémy nelze používat současně. Deska MCR Deska čtečky RFID - MCR se připojuje k univerzálnímu modulu kabiny MKU umístěném v kabinovém tablu. Čtečka pracuje s přístupovými kartami systému RFID 125kHz. 10

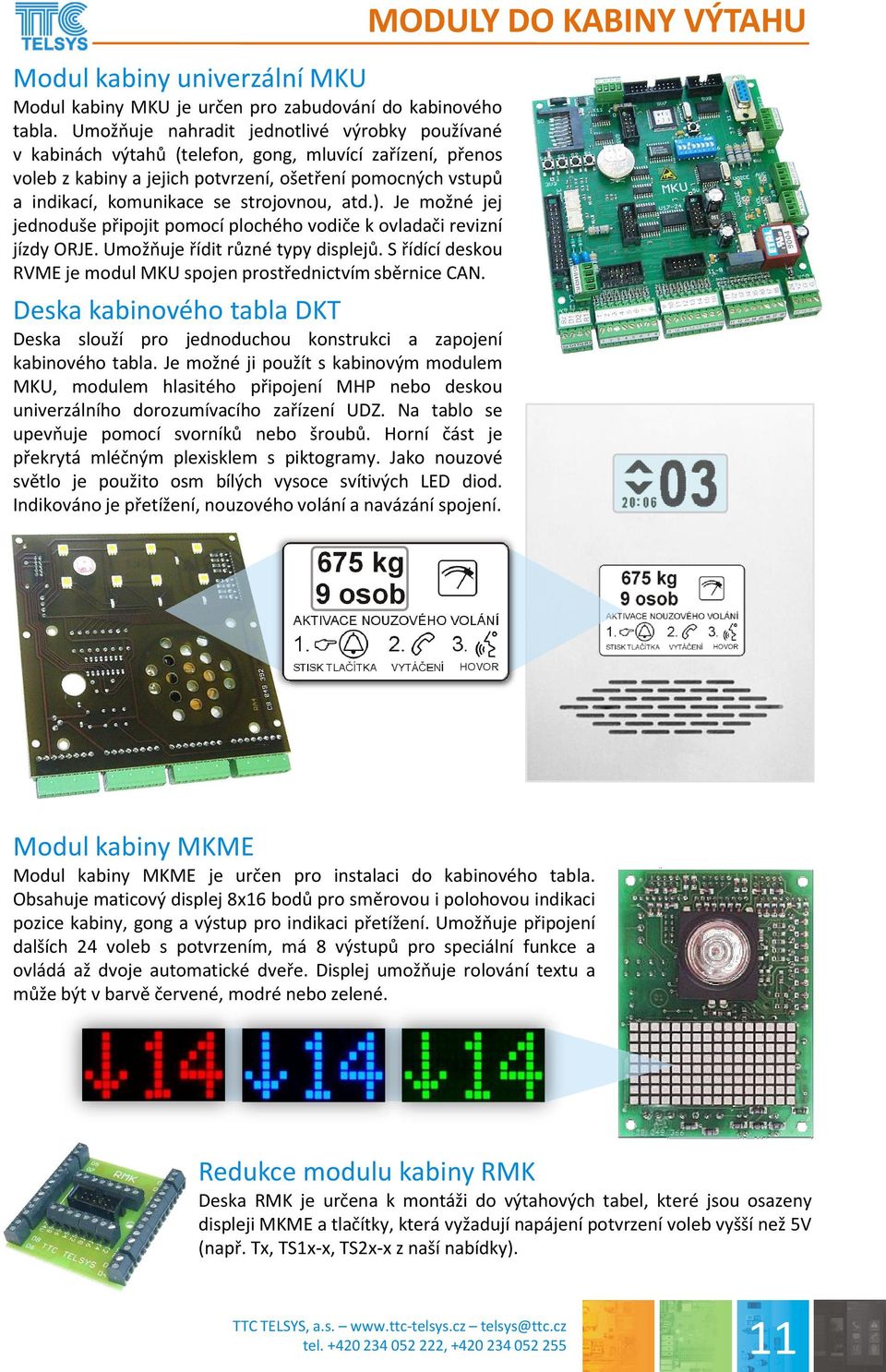

11 Modul kabiny univerzální MKU Modul kabiny MKU je určen pro zabudování do kabinového tabla. Umožňuje nahradit jednotlivé výrobky používané v kabinách výtahů (telefon, gong, mluvící zařízení, přenos voleb z kabiny a jejich potvrzení, ošetření pomocných vstupů a indikací, komunikace se strojovnou, atd.). Je možné jej jednoduše připojit pomocí plochého vodiče k ovladači revizní jízdy ORJE. Umožňuje řídit různé typy displejů. S řídící deskou RVME je modul MKU spojen prostřednictvím sběrnice CAN. Deska kabinového tabla DKT Deska slouží pro jednoduchou konstrukci a zapojení kabinového tabla. Je možné ji použít s kabinovým modulem MKU, modulem hlasitého připojení MHP nebo deskou univerzálního dorozumívacího zařízení UDZ. Na tablo se upevňuje pomocí svorníků nebo šroubů. Horní část je překrytá mléčným plexisklem s piktogramy. Jako nouzové světlo je použito osm bílých vysoce svítivých LED diod. Indikováno je přetížení, nouzového volání a navázání spojení. MODULY DO KABINY VÝTAHU Modul kabiny MKME Modul kabiny MKME je určen pro instalaci do kabinového tabla. Obsahuje maticový displej 8x16 bodů pro směrovou i polohovou indikaci pozice kabiny, gong a výstup pro indikaci přetížení. Umožňuje připojení dalších 24 voleb s potvrzením, má 8 výstupů pro speciální funkce a ovládá až dvoje automatické dveře. Displej umožňuje rolování textu a může být v barvě červené, modré nebo zelené. Redukce modulu kabiny RMK Deska RMK je určena k montáži do výtahových tabel, které jsou osazeny displeji MKME a tlačítky, která vyžadují napájení potvrzení voleb vyšší než 5V (např. Tx, TS1x-x, TS2x-x z naší nabídky). 11

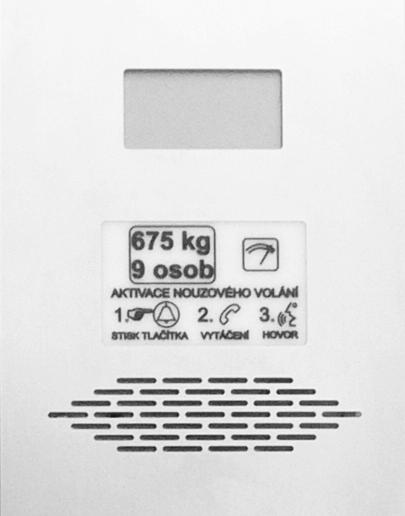

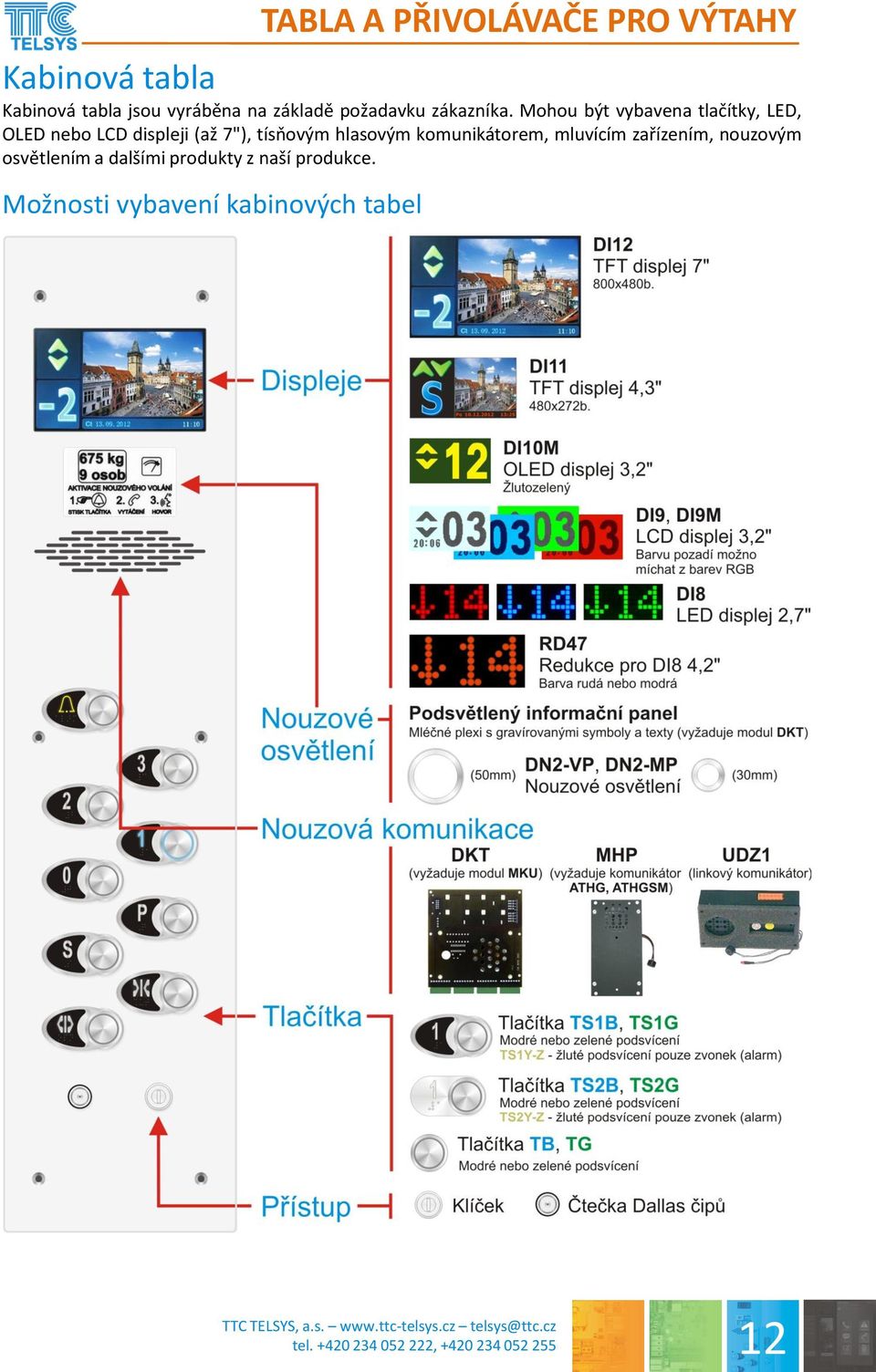

12 Kabinová tabla Kabinová tabla jsou vyráběna na základě požadavku zákazníka. Mohou být vybavena tlačítky, LED, OLED nebo LCD displeji (až 7"), tísňovým hlasovým komunikátorem, mluvícím zařízením, nouzovým osvětlením a dalšími produkty z naší produkce. Možnosti vybavení kabinových tabel TABLA A PŘIVOLÁVAČE PRO VÝTAHY 12

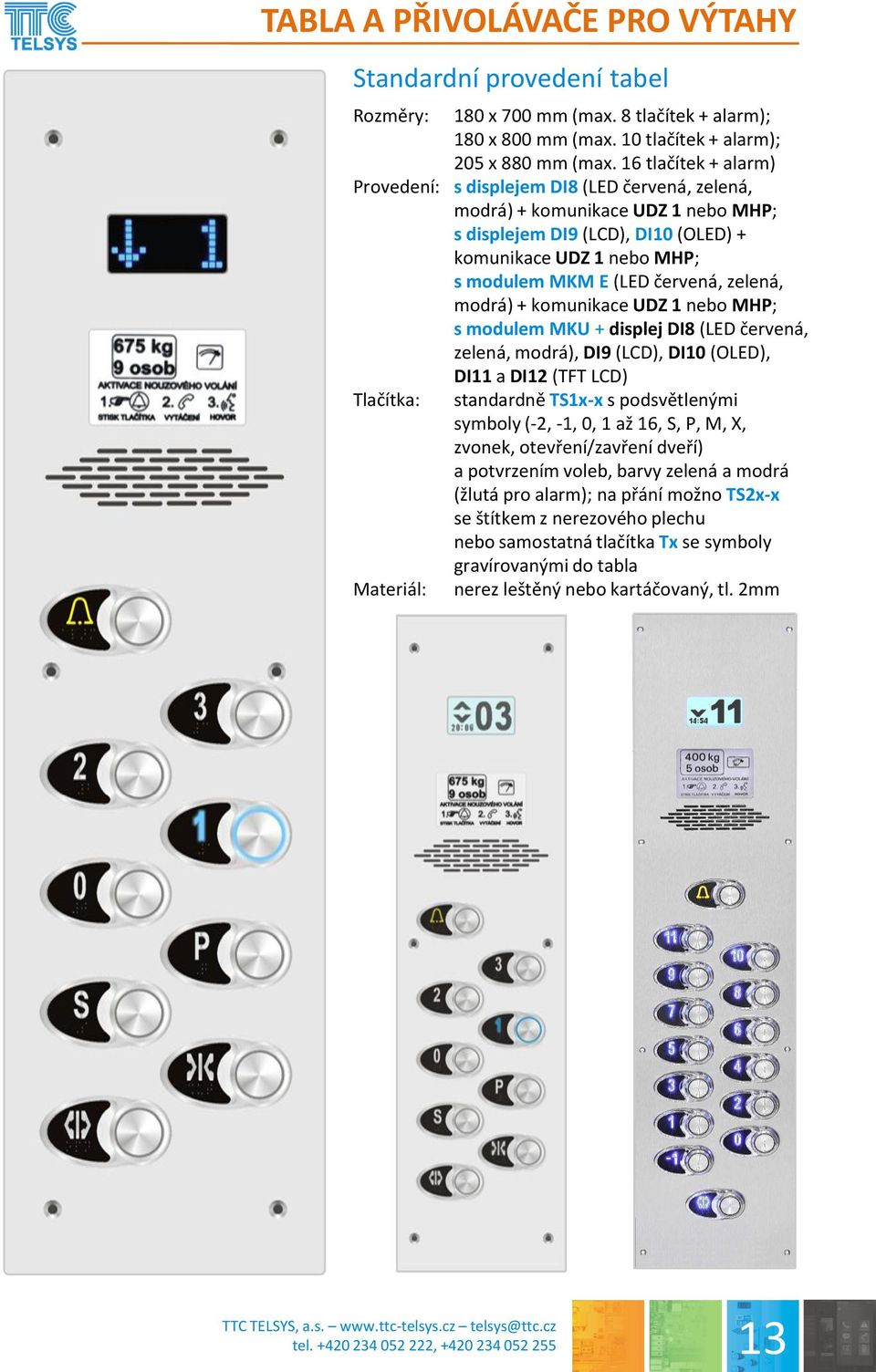

13 TABLA A PŘIVOLÁVAČE PRO VÝTAHY Standardní provedení tabel Rozměry: Provedení: Tlačítka: Materiál: 180 x 700 mm (max. 8 tlačítek + alarm); 180 x 800 mm (max. 10 tlačítek + alarm); 205 x 880 mm (max. 16 tlačítek + alarm) s displejem DI8 (LED červená, zelená, modrá) + komunikace UDZ 1 nebo MHP; s displejem DI9 (LCD), DI10 (OLED) + komunikace UDZ 1 nebo MHP; s modulem MKM E (LED červená, zelená, modrá) + komunikace UDZ 1 nebo MHP; s modulem MKU + displej DI8 (LED červená, zelená, modrá), DI9 (LCD), DI10 (OLED), DI11 a DI12 (TFT LCD) standardně TS1x-x s podsvětlenými symboly (-2, -1, 0, 1 až 16, S, P, M, X, zvonek, otevření/zavření dveří) a potvrzením voleb, barvy zelená a modrá (žlutá pro alarm); na přání možno TS2x-x se štítkem z nerezového plechu nebo samostatná tlačítka Tx se symboly gravírovanými do tabla nerez leštěný nebo kartáčovaný, tl. 2mm 13

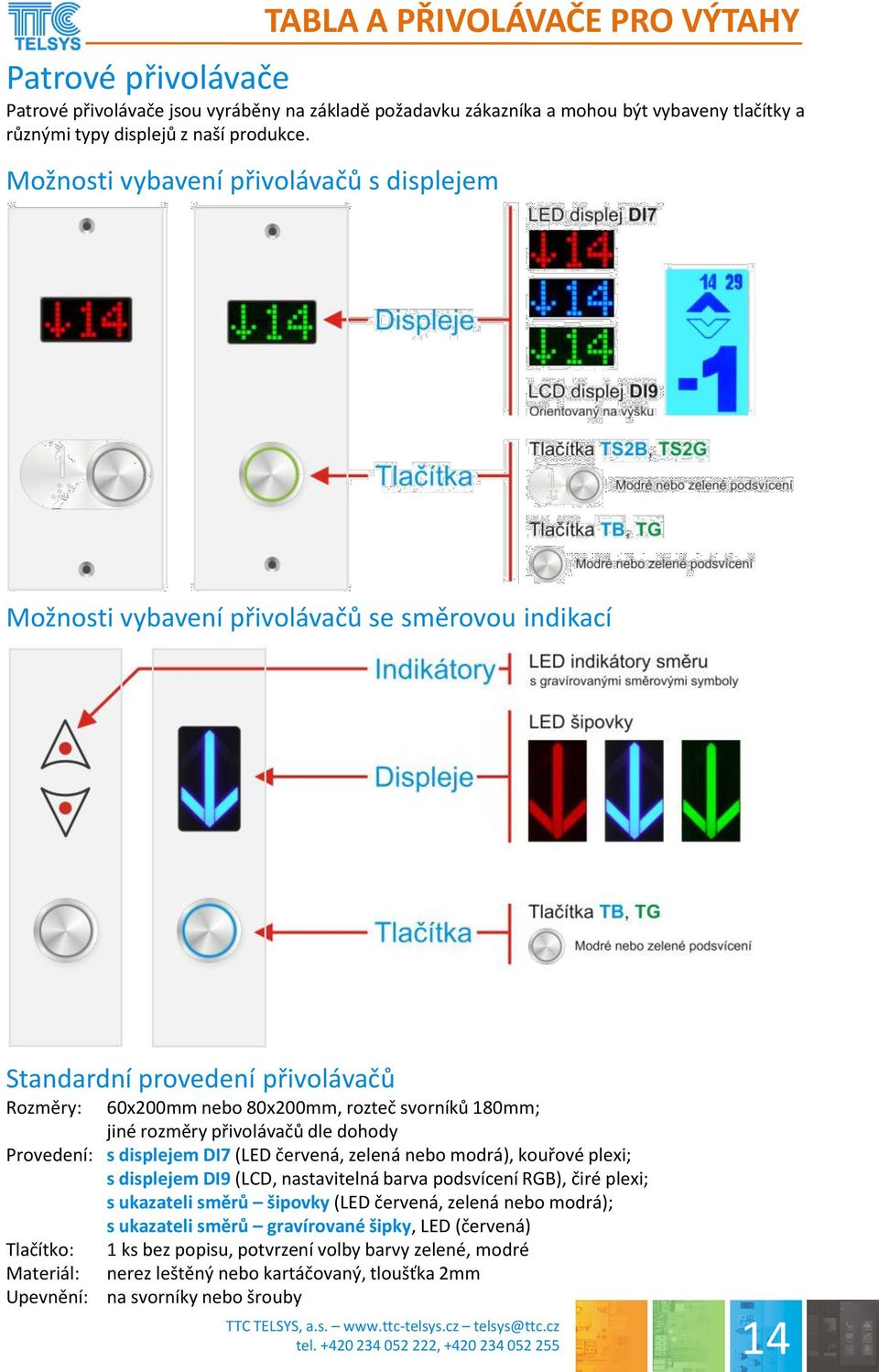

14 Patrové přivolávače Patrové přivolávače jsou vyráběny na základě požadavku zákazníka a mohou být vybaveny tlačítky a různými typy displejů z naší produkce. Možnosti vybavení přivolávačů s displejem TABLA A PŘIVOLÁVAČE PRO VÝTAHY Možnosti vybavení přivolávačů se směrovou indikací Standardní provedení přivolávačů Rozměry: 60x200mm nebo 80x200mm, rozteč svorníků 180mm; jiné rozměry přivolávačů dle dohody Provedení: s displejem DI7 (LED červená, zelená nebo modrá), kouřové plexi; s displejem DI9 (LCD, nastavitelná barva podsvícení RGB), čiré plexi; s ukazateli směrů šipovky (LED červená, zelená nebo modrá); s ukazateli směrů gravírované šipky, LED (červená) Tlačítko: 1 ks bez popisu, potvrzení volby barvy zelené, modré Materiál: nerez leštěný nebo kartáčovaný, tloušťka 2mm Upevnění: na svorníky nebo šrouby 14

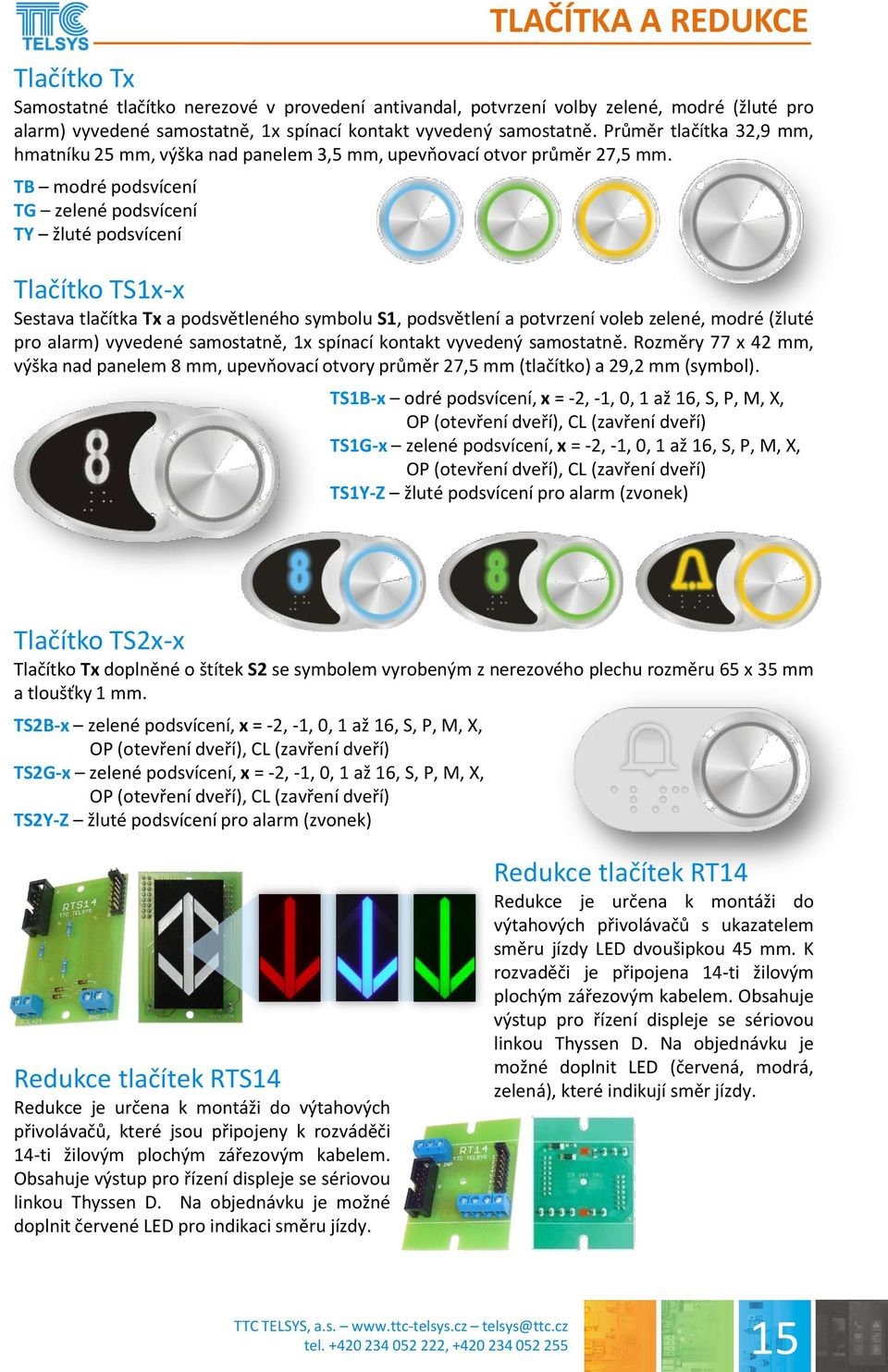

15 Tlačítko Tx Samostatné tlačítko nerezové v provedení antivandal, potvrzení volby zelené, modré (žluté pro alarm) vyvedené samostatně, 1x spínací kontakt vyvedený samostatně. Průměr tlačítka 32,9 mm, hmatníku 25 mm, výška nad panelem 3,5 mm, upevňovací otvor průměr 27,5 mm. TB modré podsvícení TG zelené podsvícení TY žluté podsvícení TLAČÍTKA A REDUKCE Tlačítko TS1x-x Sestava tlačítka Tx a podsvětleného symbolu S1, podsvětlení a potvrzení voleb zelené, modré (žluté pro alarm) vyvedené samostatně, 1x spínací kontakt vyvedený samostatně. Rozměry 77 x 42 mm, výška nad panelem 8 mm, upevňovací otvory průměr 27,5 mm (tlačítko) a 29,2 mm (symbol). TS1B-x odré podsvícení, x = -2, -1, 0, 1 až 16, S, P, M, X, OP (otevření dveří), CL (zavření dveří) TS1G-x zelené podsvícení, x = -2, -1, 0, 1 až 16, S, P, M, X, OP (otevření dveří), CL (zavření dveří) TS1Y-Z žluté podsvícení pro alarm (zvonek) Tlačítko TS2x-x Tlačítko Tx doplněné o štítek S2 se symbolem vyrobeným z nerezového plechu rozměru 65 x 35 mm a tloušťky 1 mm. TS2B-x zelené podsvícení, x = -2, -1, 0, 1 až 16, S, P, M, X, OP (otevření dveří), CL (zavření dveří) TS2G-x zelené podsvícení, x = -2, -1, 0, 1 až 16, S, P, M, X, OP (otevření dveří), CL (zavření dveří) TS2Y-Z žluté podsvícení pro alarm (zvonek) Redukce tlačítek RTS14 Redukce je určena k montáži do výtahových přivolávačů, které jsou připojeny k rozváděči 14-ti žilovým plochým zářezovým kabelem. Obsahuje výstup pro řízení displeje se sériovou linkou Thyssen D. Na objednávku je možné doplnit červené LED pro indikaci směru jízdy. Redukce tlačítek RT14 Redukce je určena k montáži do výtahových přivolávačů s ukazatelem směru jízdy LED dvoušipkou 45 mm. K rozvaděči je připojena 14-ti žilovým plochým zářezovým kabelem. Obsahuje výstup pro řízení displeje se sériovou linkou Thyssen D. Na objednávku je možné doplnit LED (červená, modrá, zelená), které indikují směr jízdy. 15

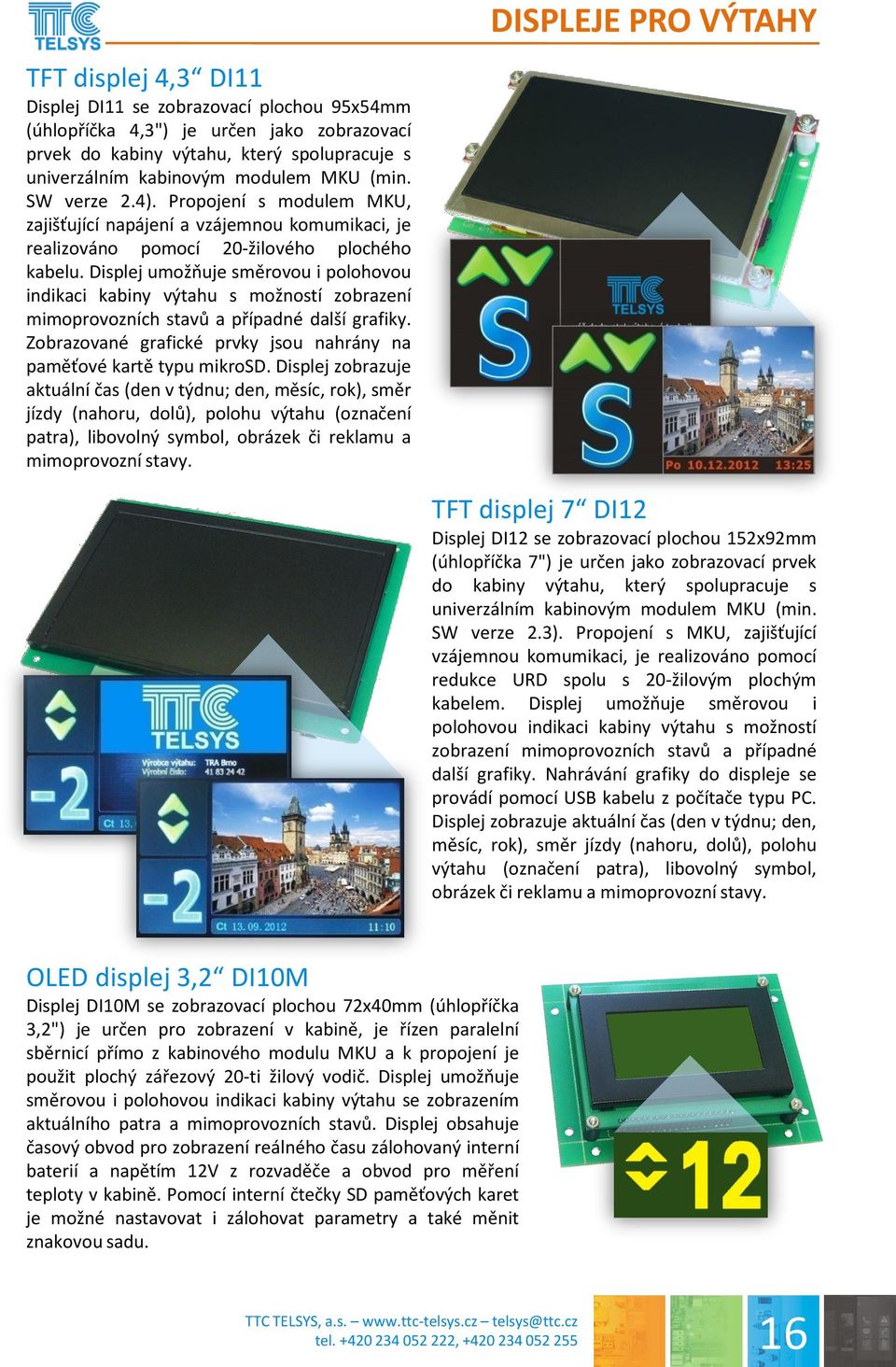

16 DISPLEJE PRO VÝTAHY TFT displej 4,3 DI11 Displej DI11 se zobrazovací plochou 95x54mm (úhlopříčka 4,3") je určen jako zobrazovací prvek do kabiny výtahu, který spolupracuje s univerzálním kabinovým modulem MKU (min. SW verze 2.4). Propojení s modulem MKU, zajišťující napájení a vzájemnou komumikaci, je realizováno pomocí 20-žilového plochého kabelu. Displej umožňuje směrovou i polohovou indikaci kabiny výtahu s možností zobrazení mimoprovozních stavů a případné další grafiky. Zobrazované grafické prvky jsou nahrány na paměťové kartě typu mikrosd. Displej zobrazuje aktuální čas (den v týdnu; den, měsíc, rok), směr jízdy (nahoru, dolů), polohu výtahu (označení patra), libovolný symbol, obrázek či reklamu a mimoprovozní stavy. TFT displej 7 DI12 Displej DI12 se zobrazovací plochou 152x92mm (úhlopříčka 7") je určen jako zobrazovací prvek do kabiny výtahu, který spolupracuje s univerzálním kabinovým modulem MKU (min. SW verze 2.3). Propojení s MKU, zajišťující vzájemnou komumikaci, je realizováno pomocí redukce URD spolu s 20-žilovým plochým kabelem. Displej umožňuje směrovou i polohovou indikaci kabiny výtahu s možností zobrazení mimoprovozních stavů a případné další grafiky. Nahrávání grafiky do displeje se provádí pomocí USB kabelu z počítače typu PC. Displej zobrazuje aktuální čas (den v týdnu; den, měsíc, rok), směr jízdy (nahoru, dolů), polohu výtahu (označení patra), libovolný symbol, obrázek či reklamu a mimoprovozní stavy. OLED displej 3,2 DI10M Displej DI10M se zobrazovací plochou 72x40mm (úhlopříčka 3,2") je určen pro zobrazení v kabině, je řízen paralelní sběrnicí přímo z kabinového modulu MKU a k propojení je použit plochý zářezový 20-ti žilový vodič. Displej umožňuje směrovou i polohovou indikaci kabiny výtahu se zobrazením aktuálního patra a mimoprovozních stavů. Displej obsahuje časový obvod pro zobrazení reálného času zálohovaný interní baterií a napětím 12V z rozvaděče a obvod pro měření teploty v kabině. Pomocí interní čtečky SD paměťových karet je možné nastavovat i zálohovat parametry a také měnit znakovou sadu. 16

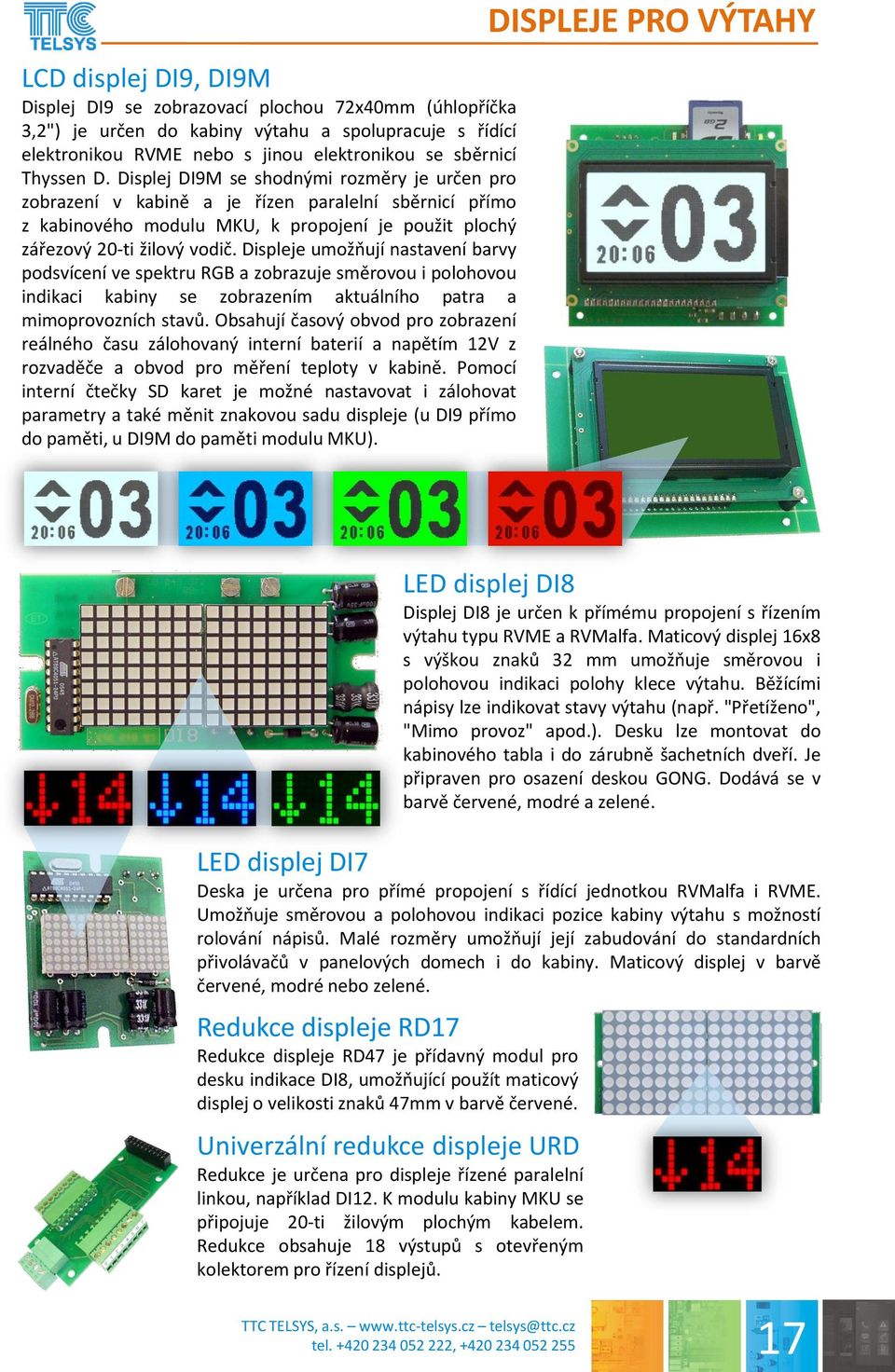

17 LCD displej DI9, DI9M Displej DI9 se zobrazovací plochou 72x40mm (úhlopříčka 3,2") je určen do kabiny výtahu a spolupracuje s řídící elektronikou RVME nebo s jinou elektronikou se sběrnicí Thyssen D. Displej DI9M se shodnými rozměry je určen pro zobrazení v kabině a je řízen paralelní sběrnicí přímo z kabinového modulu MKU, k propojení je použit plochý zářezový 20-ti žilový vodič. Displeje umožňují nastavení barvy podsvícení ve spektru RGB a zobrazuje směrovou i polohovou indikaci kabiny se zobrazením aktuálního patra a mimoprovozních stavů. Obsahují časový obvod pro zobrazení reálného času zálohovaný interní baterií a napětím 12V z rozvaděče a obvod pro měření teploty v kabině. Pomocí interní čtečky SD karet je možné nastavovat i zálohovat parametry a také měnit znakovou sadu displeje (u DI9 přímo do paměti, u DI9M do paměti modulu MKU). DISPLEJE PRO VÝTAHY LED displej DI8 Displej DI8 je určen k přímému propojení s řízením výtahu typu RVME a RVMalfa. Maticový displej 16x8 s výškou znaků 32 mm umožňuje směrovou i polohovou indikaci polohy klece výtahu. Běžícími nápisy lze indikovat stavy výtahu (např. "Přetíženo", "Mimo provoz" apod.). Desku lze montovat do kabinového tabla i do zárubně šachetních dveří. Je připraven pro osazení deskou GONG. Dodává se v barvě červené, modré a zelené. LED displej DI7 Deska je určena pro přímé propojení s řídící jednotkou RVMalfa i RVME. Umožňuje směrovou a polohovou indikaci pozice kabiny výtahu s možností rolování nápisů. Malé rozměry umožňují její zabudování do standardních přivolávačů v panelových domech i do kabiny. Maticový displej v barvě červené, modré nebo zelené. Redukce displeje RD17 Redukce displeje RD47 je přídavný modul pro desku indikace DI8, umožňující použít maticový displej o velikosti znaků 47mm v barvě červené. Univerzální redukce displeje URD Redukce je určena pro displeje řízené paralelní linkou, například DI12. K modulu kabiny MKU se připojuje 20-ti žilovým plochým kabelem. Redukce obsahuje 18 výstupů s otevřeným kolektorem pro řízení displejů. 17

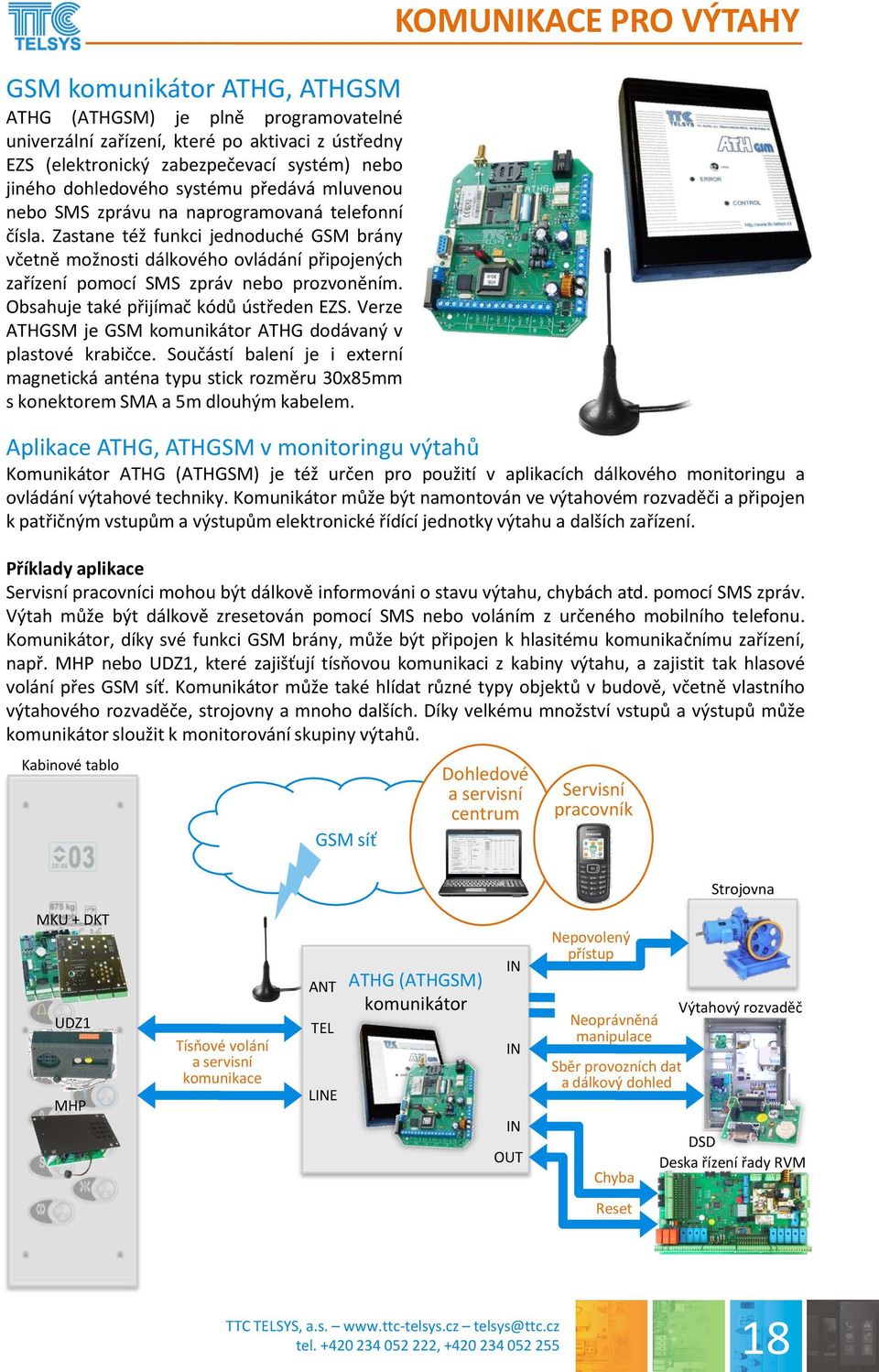

18 GSM komunikátor ATHG, ATHGSM ATHG (ATHGSM) je plně programovatelné univerzální zařízení, které po aktivaci z ústředny EZS (elektronický zabezpečevací systém) nebo jiného dohledového systému předává mluvenou nebo SMS zprávu na naprogramovaná telefonní čísla. Zastane též funkci jednoduché GSM brány včetně možnosti dálkového ovládání připojených zařízení pomocí SMS zpráv nebo prozvoněním. Obsahuje také přijímač kódů ústředen EZS. Verze ATHGSM je GSM komunikátor ATHG dodávaný v plastové krabičce. Součástí balení je i externí magnetická anténa typu stick rozměru 30x85mm s konektorem SMA a 5m dlouhým kabelem. KOMUNIKACE PRO VÝTAHY Aplikace ATHG, ATHGSM v monitoringu výtahů Komunikátor ATHG (ATHGSM) je též určen pro použití v aplikacích dálkového monitoringu a ovládání výtahové techniky. Komunikátor může být namontován ve výtahovém rozvaděči a připojen k patřičným vstupům a výstupům elektronické řídící jednotky výtahu a dalších zařízení. Příklady aplikace Servisní pracovníci mohou být dálkově informováni o stavu výtahu, chybách atd. pomocí SMS zpráv. Výtah může být dálkově zresetován pomocí SMS nebo voláním z určeného mobilního telefonu. Komunikátor, díky své funkci GSM brány, může být připojen k hlasitému komunikačnímu zařízení, např. MHP nebo UDZ1, které zajišťují tísňovou komunikaci z kabiny výtahu, a zajistit tak hlasové volání přes GSM síť. Komunikátor může také hlídat různé typy objektů v budově, včetně vlastního výtahového rozvaděče, strojovny a mnoho dalších. Díky velkému množství vstupů a výstupů může komunikátor sloužit k monitorování skupiny výtahů. Kabinové tablo GSM síť Dohledové a servisní centrum Servisní pracovník Strojovna MKU + DKT UDZ1 MHP Tísňové volání a servisní komunikace ANT TEL LINE ATHG (ATHGSM) komunikátor IN IN IN OUT Nepovolený přístup Neoprávněná manipulace Sběr provozních dat a dálkový dohled Chyba Výtahový rozvaděč DSD Deska řízení řady RVM Reset 18

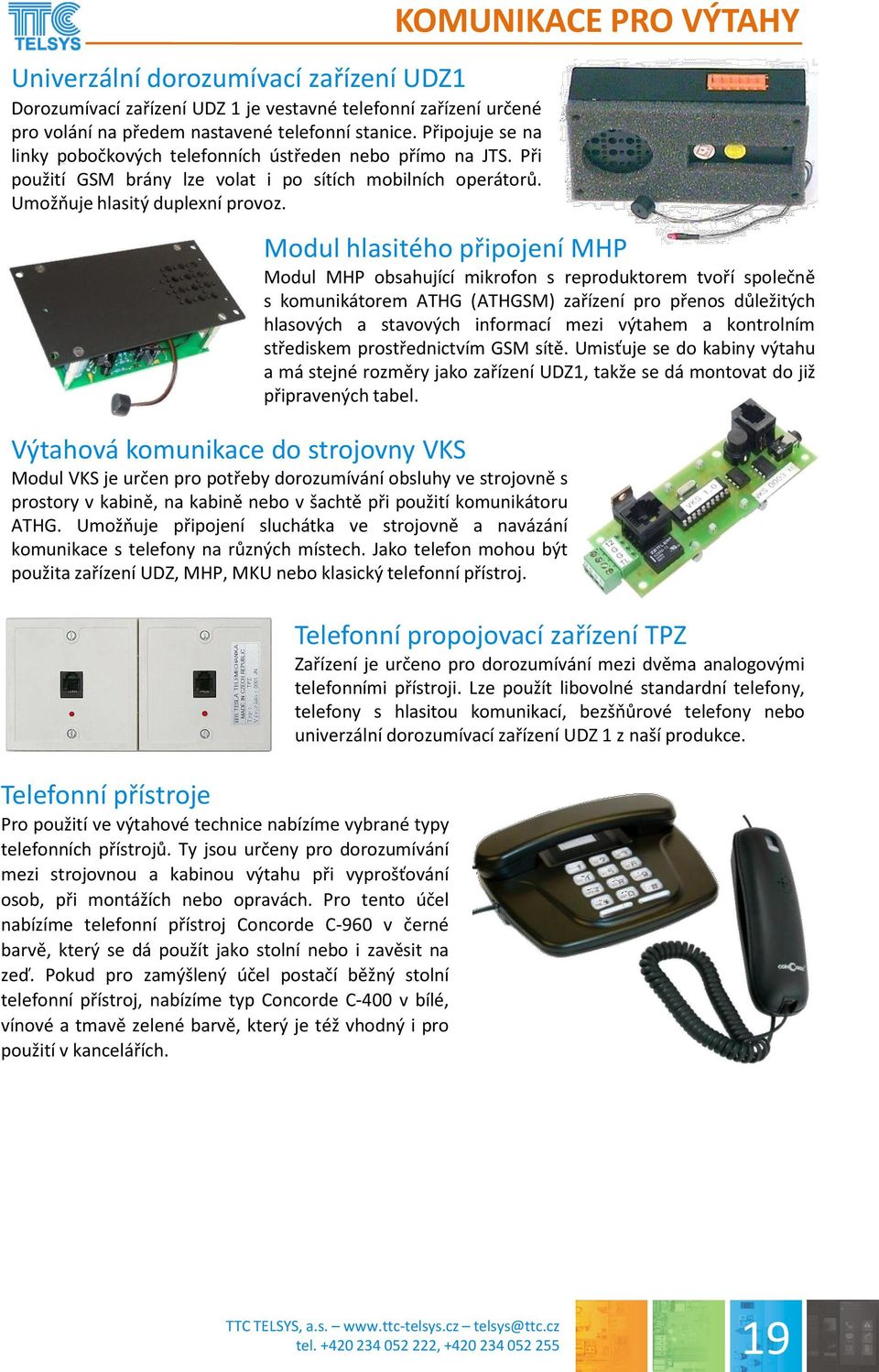

19 Univerzální dorozumívací zařízení UDZ1 Dorozumívací zařízení UDZ 1 je vestavné telefonní zařízení určené pro volání na předem nastavené telefonní stanice. Připojuje se na linky pobočkových telefonních ústředen nebo přímo na JTS. Při použití GSM brány lze volat i po sítích mobilních operátorů. Umožňuje hlasitý duplexní provoz. Telefonní přístroje Pro použití ve výtahové technice nabízíme vybrané typy telefonních přístrojů. Ty jsou určeny pro dorozumívání mezi strojovnou a kabinou výtahu při vyprošťování osob, při montážích nebo opravách. Pro tento účel nabízíme telefonní přístroj Concorde C-960 v černé barvě, který se dá použít jako stolní nebo i zavěsit na zeď. Pokud pro zamýšlený účel postačí běžný stolní telefonní přístroj, nabízíme typ Concorde C-400 v bílé, vínové a tmavě zelené barvě, který je též vhodný i pro použití v kancelářích. KOMUNIKACE PRO VÝTAHY Modul hlasitého připojení MHP Modul MHP obsahující mikrofon s reproduktorem tvoří společně s komunikátorem ATHG (ATHGSM) zařízení pro přenos důležitých hlasových a stavových informací mezi výtahem a kontrolním střediskem prostřednictvím GSM sítě. Umisťuje se do kabiny výtahu a má stejné rozměry jako zařízení UDZ1, takže se dá montovat do již připravených tabel. Výtahová komunikace do strojovny VKS Modul VKS je určen pro potřeby dorozumívání obsluhy ve strojovně s prostory v kabině, na kabině nebo v šachtě při použití komunikátoru ATHG. Umožňuje připojení sluchátka ve strojovně a navázání komunikace s telefony na různých místech. Jako telefon mohou být použita zařízení UDZ, MHP, MKU nebo klasický telefonní přístroj. Telefonní propojovací zařízení TPZ Zařízení je určeno pro dorozumívání mezi dvěma analogovými telefonními přístroji. Lze použít libovolné standardní telefony, telefony s hlasitou komunikací, bezšňůrové telefony nebo univerzální dorozumívací zařízení UDZ 1 z naší produkce. 19

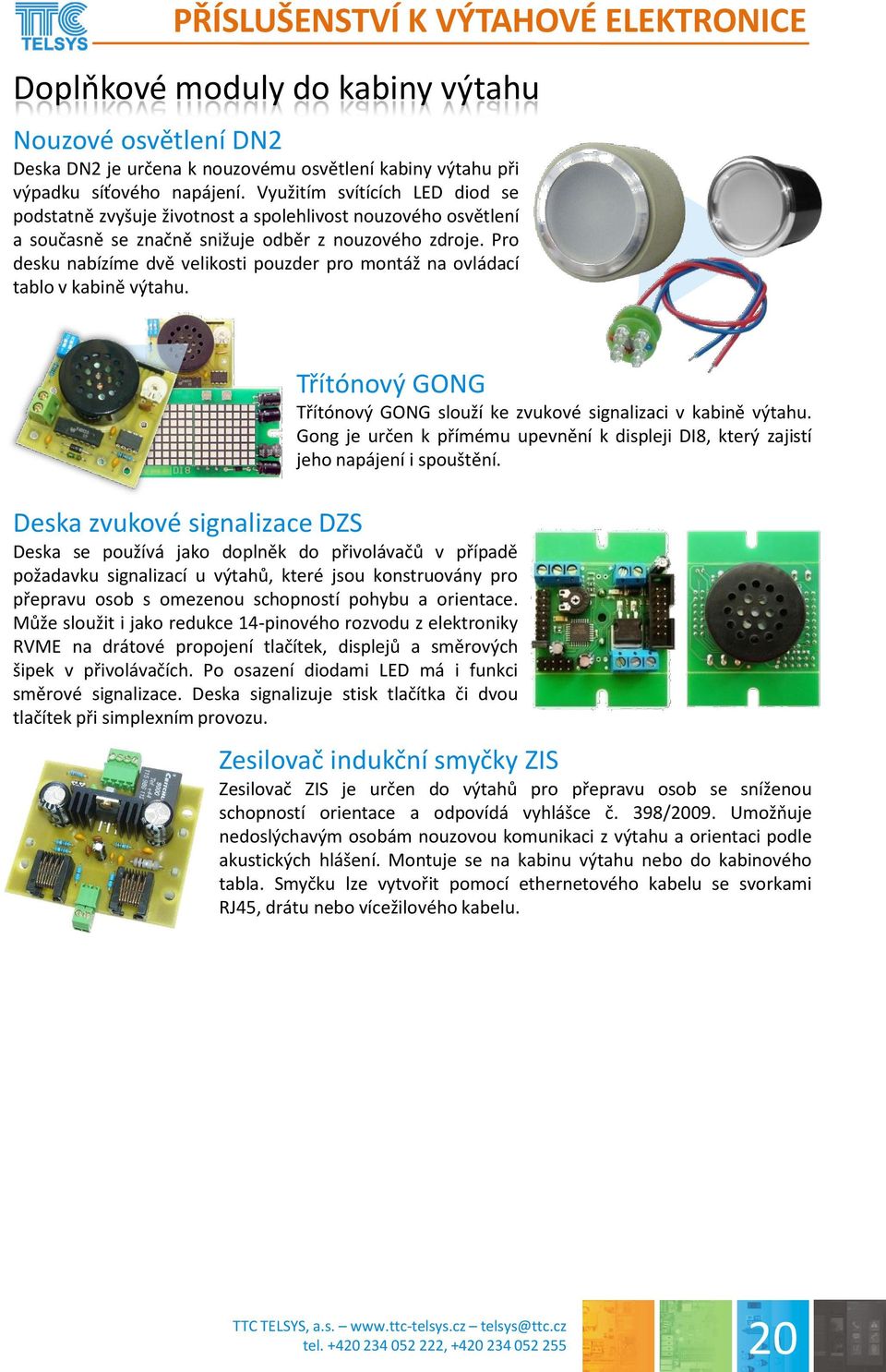

20 PŘÍSLUŠENSTVÍ K VÝTAHOVÉ ELEKTRONICE Doplňkové moduly do kabiny výtahu Nouzové osvětlení DN2 Deska DN2 je určena k nouzovému osvětlení kabiny výtahu při výpadku síťového napájení. Využitím svítících LED diod se podstatně zvyšuje životnost a spolehlivost nouzového osvětlení a současně se značně snižuje odběr z nouzového zdroje. Pro desku nabízíme dvě velikosti pouzder pro montáž na ovládací tablo v kabině výtahu. Deska zvukové signalizace DZS Deska se používá jako doplněk do přivolávačů v případě požadavku signalizací u výtahů, které jsou konstruovány pro přepravu osob s omezenou schopností pohybu a orientace. Může sloužit i jako redukce 14-pinového rozvodu z elektroniky RVME na drátové propojení tlačítek, displejů a směrových šipek v přivolávačích. Po osazení diodami LED má i funkci směrové signalizace. Deska signalizuje stisk tlačítka či dvou tlačítek při simplexním provozu. Třítónový GONG Třítónový GONG slouží ke zvukové signalizaci v kabině výtahu. Gong je určen k přímému upevnění k displeji DI8, který zajistí jeho napájení i spouštění. Zesilovač indukční smyčky ZIS Zesilovač ZIS je určen do výtahů pro přepravu osob se sníženou schopností orientace a odpovídá vyhlášce č. 398/2009. Umožňuje nedoslýchavým osobám nouzovou komunikaci z výtahu a orientaci podle akustických hlášení. Montuje se na kabinu výtahu nebo do kabinového tabla. Smyčku lze vytvořit pomocí ethernetového kabelu se svorkami RJ45, drátu nebo vícežilového kabelu. 20
