1 Karel Mikuláštík Katedra radioelektroniky, ČVUT-FEL Radiokomunikace 2014, Pardubice

2 Názvosloví DRM(+) = DRM30 + DRM+ DRM30 jediný celosvětový standard pro digitální vysílání v pásmech AM do 30 MHz módy A,B,C,D přenosová rychlost cca 20 kbit/s DRM+ - doplňkový/konkurenční systém k T-DAB(+) DRM mód E MHz, přenosová rychlost cca kbit/s, doporučený ITU (system G) DRM30 r. 2003, DRM(+) r ES V4.1.1 ( )

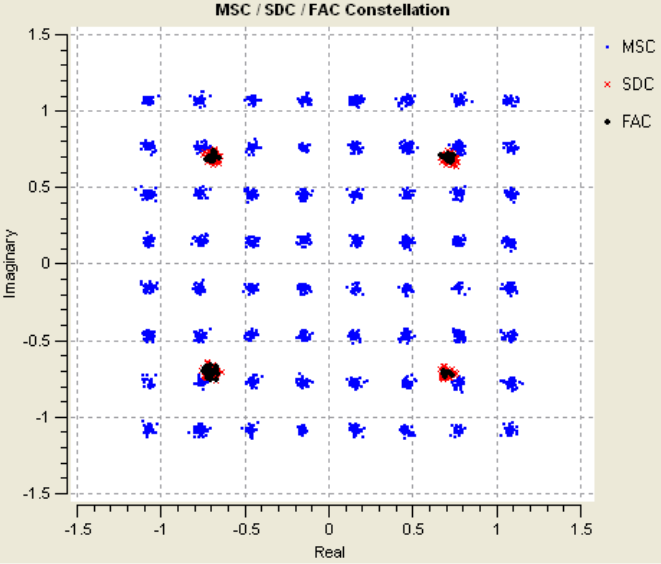

3 DRM(+) popis systému 1 symbol amplituda, fáze, nosná frekvence => buňka datové nosné modulovány QPSK, 16QAM, 64QAM referenční nosné frekvenční, časová synchronizace, reference zesílení Logické kanály FAC (Fast Access Channel) parametry, identifikace SDC (Service Description Channel) popis dat pro dekódování MSC MSC (Main Service Channel) užitečná data 4 servisy Zdrojové kódování zvukového signálu rodina kodeků MPEG-4 (AAC, CELP, HVXC,..) nejpoužívanější kodek MPEG-4 HE-AAC v.2 DRM+ možnost kodeku MPEG Surround

4 OFDM parametry DRM(+) A Gaussovské kanály s malými úniky, DV, SV B časově a frekvenčně selektivní kanály, s delším rozprostřením zpoždění, DV, SV C stejné jako B, ale s větším Dopplerovským rozprostřením, KV D stejné jako B, ale s významnými zpožděními a Dopplerovským rozprostřením, KV E časově a frekvenčně selektivní kanály VKV Mód robustnosti Délka užitečné části symbolu Tu Vzdálenost nosných Délka ochranného intervalu Tg Poměr Tg/Tu A 24 ms 41,67 Hz 2,66 ms 1/9 B 21,33 ms 46,88 Hz 5,33 ms 1/4 C 14,66 ms 68,21 Hz 5,33 ms 4/11 D 9,33 ms 107,18 Hz 7,33 ms 11/14 E 2,25 ms 444,44 Hz 0,25 ms 1/9

5 Kmitočtová pásma DRM+ současné I.TV pásmo (47 68 MHz); kanál 96 khz OIRT FM pásmo (65,8 74 MHz) Japonské FM pásmo (76 90 MHz) CCIR FM pásmo ( MHz); ITU 204 kanálů III.TV pásmo ( MHz); ITU 490 kanálů

6 DRM+ datové rychlosti různé módy Šířka pásma DRM+ kanálu: 96 khz Modulace nosných Kódový poměr Datová rychlost [kbit/s] 4-QAM 0,25 37,3 4-QAM 0,333 49,7 Odolný mód 4-QAM 0,4 59,6 4-QAM 0,5 74,5 16-QAM 0,33 99,4 16-QAM 0, ,4 16-QAM 0,5 149,1 Kapacitní mód 16-QAM 0, ,4

7 DRM+: výhody (proti VKV-FM) Úspora frekv. spektra, nové kmitočty: zapadá do rastru 100 khz dá se v podstatě provozovat v režimu "kanál vedle kanálu" Využití stávajících lokalit včetně antén. systémů Stejné nebo lepší pokrytí s nižším ERP možnost použití SFN sítí, libovolné dokrývání v oblasti hlavního vysílače na stejném kmitočtu možnost využití frekvencí ve III.pásmu (dle ITU, společně s T-DAB - cca 490 kmitočtů)

8 Využití frekvencí VKV-FM ČRo 1 29 vysílačů 28 kmitočtů

9 Možné využití frekvencí DRM+ ČRo 1 29 vysílačů 11 kmitočtů

10 Využití frekvencí VKV-FM R. Beat 53 vysílačů 41 kmitočtů

11 Možné využití frekvencí DRM+ R. Beat 53 vysílačů 11 kmitočtů

12 Minimální úrovně signálu DRM+ a T-DAB Porovnání minimálních úrovní elektromagnetického pole nutných pro fixní příjem (anténa ve výšce 10 m) systémů DRM+ a T-DAB(+) systém/pásmo/modulace median minimální úrovně elmag pole [dbuv/m] DAB III D-QPSK 35 DRM I 4QAM 18,2 DRM II 4QAM 17,3 DRM III 4QAM 17,3 DRM I 16QAM 24,8 DRM II 16QAM 24 DRM III 16QAM 23,9

13 T-DAB+ vs. DRM+ Standard T DAB r. 1995, T DAB+ r T-DAB je analogií k DVB-T - multiplex s mnoha programy - široké spektrum kanálu, výpočetní náročnost = zpracování signálů stanic, které v dané chvíli posluchač nevyužívá Omezený počet T-DAB+ multiplexů s daným pokrytím Nutnost dohody s provozovatelem T-DAB+ multiplexu T-DAB+ vhodný pro celoplošné, regionální pokrytí T-DAB+ k okamžité implementaci i mimo režim přechodu Výstavba T-DAB+ sítí patrně nutná státní podpora, cílový stav v případě pouze komerčního přístupu nejistý DRM+ - levná doprava modulace na vysílač IP, ADSL, 3G

14 Cenově dostupné SDR přijímače USB dongle s čipsetem Realtek RTL2832U SW přijímače Windows, Linux, Android Význam pro trialy Wavesing plus SoDiRa DRM Multimedia Player

15 Čipsety vybraných výrobců Výrobce Označení čipu Podporované systémy Siano SMS2160 T-DMB/DAB/DAB+, DRM+ a FM rozhlasu včetně RDS/TMC ST STA662 AM/FM, DAB/DAB+/DMB-A, DRM NXP SAF360X HD Radio/DAB/DAB+/T-DMB/DRM Frontier Silicon Chorus 4 AM, FM, DAB, DAB+, HD Radio a DRM Parrot OEM Octopus 3 DVB-T, DVB-T2, ATSC, ATSC-M/H, ISDB-T, CMMB, CTTB, DMB, DAB, DAB+, DRM

16 Čipsety vybraných výrobců Nejdále s podporou DRM+ zřejmě společnost Siano mobile solutions, čip přijímače s vysokou integrací o velikosti 5x5 mm (Izrael) Frontier Silicon - dodavatelem firem zvučných značek produkujících spotřební elektroniku: Denon, Grundig, Hitachi, JVC, NAD, Onkyo, Panasonic, Philips, Pioneer, Pure, Revo, Sangean, Sanyo, Sharp, Sony, TEAC, TechniSat, Yamaha

17 Plné členství v konsorciu DRM SONY BOSCH DOLBY JVC KENWOOD THOMSON

18 Testy DRM+ v letech stát lokalita stanice frekvence ERP V provozu Francie Nice Radio Agora Côte d Azur 60 MHz 1 kw 05/13 08/13 Norsko Trondheim Radio Metro 94,0 MHz 25 W 04/13 06/13 Německo Erlangen- Tennenlohe Bit-express kodek XHE-AAC 87,9 MHz 12/13 - Švédsko Stockholm.. 97,0 MHz 500 W 02/14 -

19 Testy DRM v souvislostech Testy v I. Pásmu, mohlo by sehrát svou roli při digitalizaci? Norsko - testy podporované tamní telekomunikační autoritou. Lokální stanice zde nemají zájem o přístup do multiplexů T-DAB(+) a DRM+ je pro ně zajímavou alternativou. Švédsko - uvolnění druhé digitální dividendy pásma 700 MHz již v roce TV vysílání také ve III. Pásmu - sdílené se systémem T-DAB(+). Kmitočtů pro T-DAB(+) multiplexy tak bude méně a pro lokální stanice se zde opět otvírá alternativa DRM+. Především propagační charakter

20 Závěr Digitální rozhlas není pouze T-DAB(+) (i VB a SRN) Odpor vůči dřívějšímu vypínání VKV-FM v řadě zemí Příjem DRM+ prostřednictvím levného řešení SDR přijímače složeného z USB modulu a PC Nová generace multi systémových čipsetů zahrnujících též DRM+ Systém DRM+ na sebe postupně strhává pozornost, zvláště v zemích, kde je více rozšířeno lokální a komunitní vysílání Možnost využití III. pásma i pro DRM+

21 DRM30 - Systém varování v nebezpečí Součást standardu DRM, doporučení ITU, ETSI Přenos alarmu do vybrané oblasti (probuzení přijímače) Aplikace DRM TextMessages (do 128 znaků) na obrazovku Tsunami pending in Mumbai at 16:00 Aplikace Journaline detailní informace a instrukce ve více jazycích Přepnutí přijímače na program s bezpečnostními informacemi

22 DRM30 v Indii 2014

23 DRM30 v Indii plán (AIR) Úprava stávajících MW vysílačů na DRM provoz 36 ks kw Náhrada stávajících MW vysílačů vysílači pro DRM 37 ks kw Náhrada stávajících SW vysílačů vysílači pro DRM 3 ks kw Úprava stávajících SW vysílačů na DRM provoz 2 ks 250 kw

24

25 Děkuji za pozornost!
