1 TECHNICKÁ ZAŘÍZENÍ BUDOV VNITŘNÍ KANALIZACE 2.část Ing. Zuzana Vyoralová, Ph.D. ( zuzana.vyoralova@fa.cvut.cz ) BIVŠ 1.března 2016

2 OBSAH PŘEDNÁŠKY : DEŠŤOVÁ KANALIZACE ODVODNĚNÍ ZPEVNĚNÝCH PLOCH OCHRANA VNITŘNÍ KANALIZACE PŘED NEŽÁDOUCÍMI LÁTKAMI LIKVIDACE ODPADNÍCH VOD MONTÁŽ VNITŘNÍ KANALIZACE ZKOUŠENÍ VNITŘNÍ KANALIZACE

3 SYSTÉM DEŠŤOVÉ KANALIZACE VNĚJŠÍ DEŠŤOVÁ KANALIZACE ŽLABY ODPADNÍ DEŠŤOVÉ POTRUBÍ VNĚJŠÍ LAPAČE STŘEŠNÍCH NEČISTOT VNITŘNÍ DEŠŤOVÁ KANALIZACE STŘEŠNÍ VTOKY ODPADNÍ DEŠŤOVÉ POTRUBÍ VNĚJŠÍ SVODNÉ DEŠŤOVÉ POTRUBÍ LIKVIDACE DEŠŤOVÉ VODY NA POZEMKU

4 DEŠŤOVÁ KANALIZACE systém dešťové kanalizace odvádí dešťové vody ze střech a teras objektů a přilehlých zpevněných ploch. Podle typu odvodňované plochy dělíme dešťovou kanalizaci: Vnitřní ( ploché střechy, terasy ) Vnější ( střechy se sklonem )

5 ODVODNĚNÍ PLOCHÝCH a POCHŮZNÝCH STŘECH ( even. střech s minimálním sklonem ), ODVODNĚNÍ TERAS u plochých střech a teras se používají především bodové odvodňovací prvky střešní vtoky Minimální počet střešních vtoků dva. Pokud to možné není, je nutné k jednomu dešťovému odpadnímu potrubí navrhnout ještě nouzový přepad. Nedoporučuje se navrhování zaatikových nebo mezistřešních žlabů, neboť u nich dochází k častým poruchám. Střešní vtok je chráněn mřížkou a součástí střešního vtoku bývá mechanická zápachová uzávěrka, pokud střešní vtoky nejsou opatřeny zápachovými uzávěrkami a odvodňuje se pochozí střecha, terasa nebo je vtok umístěn v blízkosti oken a dveří, je nezbytné umístit zápachovou uzávěrku v rámci potrubí svislého, případně ležatého dešťového rozvodu.

6 ODVODNĚNÍ ZELENÝCH STŘECH Zvláštní úprava střešních vtoků se požaduje u tzv. zelených střech, kde vtok musí být chráněn proti odplavování zeminy ze střechy a zanášení. U zelených střech je nutné počítat s dostatečně dimenzovanými vodovodními přípojkami na střeše nebo v její blízkosti ( možnost zadržování vody v drenážní vrstvě, v ideálním případě spolu s automatickým zavlažováním ). Odvodnění střechy se provádí stejně jako u střech bez zeleně prostřednictvím vpustí, umístěných ve střešní ploše nebo na jejím okraji. Přibližně 300 m2 zelené střechy je možné za normálních podmínek svést do jedné vpusti o profilu DN 100.

7 ODPADNÍ DEŠŤOVÉ ROZVODY - vnitřní Odvodněny dešťovou kanalizací by měly být všechny plochy nad 10m 2 půdorysné plochy. Zásady vedení vnitřních dešťových odpadů jsou totožné se zásadami vedení svislých splaškových odpadů. Do dešťového odpadu nesmějí být zapojena žádná připojovací potrubí od zařizovacích předmětů. Čištění probíhá přes čistící tvarovku, která se osazuje nad podlahu nejnižšího podlaží ve výšce cca 1m nad podlahou.

8 zaatikované VNĚJŠÍ DEŠŤOVÁ KANALIZACE Vnější dešťové odpadní potrubí odvádí dešťové vody ze šikmých střech nebo střech pultových. Skládá z okapových žlabů a příslušenství, svislého trubního rozvodu ( klempířské práce ), paty odpadu, napojení na ležatý dešťový svod, případně vnější svod splaškový, či kanalizační přípojku ( zdravotnětechnická zařízení ). Střešní žlaby zachycují dešťovou vodu přímo ze střešní krytiny. Podle jejich umístění rozlišujeme žlaby: podokapní nástřešní zaatikové Střešní žlaby jsou vedeny ve sklonu ( min.0,5% ) k odpadnímu potrubí, maximální délka jednoho úseku žlabu je 15m. Vnější dešťové odpadní potrubí se kotví k fasádě. U objektů, kde by mohlo dojít k mechanickému poškození odpadu ( měkký materiál odpadů ) je vhodné 1,5m nad terénem osadit troubu odolnějšího materiálu ( nejlépe litina ). Na úrovni terénu se osazuje lapač střešních splavenin, ve kterém je osazeno sítko, kde se zachytí nečistoty, které se pak dají ručně vybrat ( pokud není osazen lapač střešních splavenin, je nutné osadit čistící tvarovku ).

9 ODVODNĚNÍ ROZSÁHLÝCH STŘEŠNÍCH PLOCH Pro odvodnění rozsáhlých plochých střech nebo tam, kde není dost místa na vnitřní dešťové odpady, se začíná prosazovat použití systémů tlakové kanalizace na odvod dešťových vod. U běžných gravitačních systémů probíhá odvod vody ze střechy skrze částečně zaplněné potrubí. U tlakových systémů dochází záměrně k úplnému zaplnění potrubí vodou. Běžný systém Velký počet svislých odpadů Nákladná síť potrubí v zemi Velké průměry potrubí Mnoho střešních vtoků Ležaté potrubí se musí ukládat se spádem Pluvia Malý počet svislých odpadů (závisí na velikosti střechy) Méně svodného potrubí v zemi, méně výkopových prací Malé průměry potrubí Méně střešních vtoků Uložení svodného potrubí pod střešní konstrukcí beze spádu

10

11 MATERIÁL POTRUBÍ DEŠŤOVÉ KANALIZACE Kromě tradičních materiálů, jako je pozinkovaný ocelový plech a měď se v současnosti používá i plastů a nerezové oceli. Nově používané materiály mají výhodu v dlouhodobé stálosti vzhledu a v minimální údržbě.

12 ODVODNĚNÍ vnějších ZPEVNĚNÝCH PLOCH Při odvodňování vnějších zpevněných ploch a pozemků se snažíme v maximální možné míře využít konfigurace terénu. V závislosti na charakteru odvodňované plochy požadavcích na její funkci se řeší třemi způsoby : povrchové odvodnění - vyspádováním pozemku do příkopů svedených do vodoteče nebo vodní nádrže bodové odvodňovací prvky - odvodňované plochy jsou vyspádovány do míst osazení kanalizačních vpustí, které jsou dále napojeny na systém kanalizace. Kanalizační vpusti mohou být řešeny jako dvorní vpusti nebo uliční vpusti. liniové odvodňovací prvky - umožňují odvodnění i velkých ploch (letiště, komunikace) při jednodušším provedení spádování těchto ploch. Odpadní vody jsou odváděny průběžnými kanálky, krytými mřížkami do vpustí.

13 ODVODNĚNÍ vnitřních ZPEVNĚNÝCH PLOCH Pro odvodňování vnitřních zpevněných ploch se používá podlahových vpustí, které musí být instalovány pod každým výtokem v objektu, kde není instalován zařizovací předmět nebo jinak spolehlivě zajištěno odvádění odpadních vod. Podlahové vpusti se musí osadit : V místnosti, kde jsou pisoáry (min světlost vpusti DN50) V místnosti, kde se vyžaduje mokré čištění podlahy (místnost na odpadky, potravinářské provozy- min.světlost DN100), V prostorách, kde jsou instalovány zásobní nádrže na vodu (boilery, výměníky, kotelny), Ve velkokuchyňských provozech. Podlahové vpusti se nesmí osadit tam, kde : není zajištěno doplňování zápachové uzávěrky vodou, je vyloučené instalovat zápachovou uzávěrku z bezpečnostních důvodů (elektrická zařízení), se vytváří podtlak (sací komory větracích zařízení), je možnost zamrznutí zápachové uzávěrky.

14 ČIŠTĚNÍ ODPADNÍCH VOD Čištění odpadních vod je proces, při kterém jsou z odpadních vod splaškových odbourávány nežádoucí látky a příměsi. Pro čištění se používá několika technologických postupů, které se podle složení odpadních vod používají každý samostatně nebo se vhodně kombinují. mechanické čištění - Odstranění pevných příměsí z odpadních vod ceděním, sedimentací a filtrací. Vedlejším produktem je kal, který se musí dále likvidovat. biologické čistění - způsobuje přítomnost baktérií, které rozkládají organické látky na anorganické minerály. Působení anaerobních baktérií bez přítomnosti kyslíku způsobuje hnití, které je dlouhodobým procesem doprovázeným nepříjemným zápachem. Působením aerobních baktérií za přítomnosti kyslíku se kaly rozkládají (mineralizují) velmi rychle a bez nepříjemných průvodních jevů. Proto se při biologickém čištění odpadních vod uměle nasazují aerobní bakterie a podporuje se aerobní proces provzdušňováním odpadních vod. chemické čištění - se používá pro průmyslové odpadní vody přidáním vhodných neutralizačních a desinfekčních látek, způsobujících vysrážení kalů, které je možné dále odstranit mechanicky. Odpadní splaškové vody můžeme čistit ( likvidovat ) lokálně nebo centrálně, ale nejprve je musíme zbavit látek, které se do splaškové kanalizace vypouštět nesmějí.

15 LIKVIDACE NEŽÁDOUCÍCH LÁTEK Z ODPADNÍCH VOD V případě, že musíme odvádět odpadní vody obsahující látky, které se do veřejné kanalizace nesmí vypouštět, je nutno tyto látky oddělit ještě před vypuštěním do splaškové oddílné kanalizace nebo do kanalizace jednotné. Odpadní vody musíme zbavit: Mechanických nečistot tuků škrobů benzínů a olejů chemikálií (kyseliny, zásady) infekčních vod Lapače mechanických nečistot Používají se především u dvorních a uličních vpustí, kde jsou řešeny jako vyjímatelný kalníkový koš. U vnějších dešťových odpadů se používá lapač střešních splavenin. Podmínkou funkce těchto zařízení je jejich pravidelné čištění.

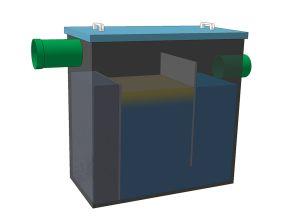

16 Lapáky tuku LIKVIDACE NEŽÁDOUCÍCH LÁTEK Z ODPADNÍCH VOD Lapáky tuku se osazují na tukovou kanalizaci, tj, potrubí odvádějící odpadní vody s vysokým obsahem tuků. Jsou zkonstruovány na principu jímky, ve které se zchladí odpadní vody a obsažený tuk se separuje v horní části jímky. Ta je přepažena hradítkem, které zachycuje tuk na povrchu hladiny odpadních vod. Používají se zpravidla u velkokuchyňských provozů od 300 jídel/směnu. Lapáky tuku musí být vždy odvětrány a s ohledem na přístup je vhodné je umísťovat mimo budovu. Do budovy se umísťují do dobře větraných místností jen ve výjimečných případech, kdy umístění lapáku mimo budovu by bylo příliš nákladné.

17 LIKVIDACE NEŽÁDOUCÍCH LÁTEK Z ODPADNÍCH VOD Odstraňování škrobu Větší množství škrobových látek se v běžných provozech může vyskytovat hlavně v souvislosti s přípravou zeleniny a škrábáním brambor ve velkokuchyňských provozech. Lapák škrobu se umísťuje na potrubí od těchto zařízení. Vhodnější a méně nákladné řešení je použití strojů, které mají lapák škrobu v sobě přímo zabudovaný. Odlučovače benzínů a olejů V prostorách, kde je nebezpečí vniknutí pohonných látek a olejů do kanalizace se osazují odlučovače těchto látek. Je to především u odvodňování garáží a parkovišť, skladů pohonných hmot a pod. Pro odlučovače benzínů a olejů se používá dvou konstrukčních principů - sorpční a gravitační. Gravitační odlučovače pracují na stejném principu jako lapáky tuky, u sorpčních odlučovačů se ropné látky pohlcují sorpční vložkou, kterou je možné po nasátí regenerovat.

18 LIKVIDACE NEŽÁDOUCÍCH LÁTEK Z ODPADNÍCH VOD Neutralizace chemikálií Průmyslové odpadní vody, obsahující vysoké procento chemikálií se musí před vpuštěním do kanalizace rozředit a neutralizovat. V případech, kde složení znečištěných odpadních vod je stálé se používá jímek-rozřeďovačů s konstantní náplní neutralizační látky. V případě, že se složení a procento kontaminace odpadních vod mění, je vhodné použít sice nákladnějších, ale naprosto spolehlivých automatických neutralizačních stanic, které vyhodnocují složení odpadních vod a podle toho dávkují potřebné chemikálie. Při řešení tohoto problému je nutné spolupracovat s chemikem. Eliminace infekčních vod Odpadní vody infikované choroboplodnými zárodky musí být dezinfikovány před vpuštěním do kanalizace. Dezinfekce se provádí většinou chlorováním s přesným dávkováním ve speciálních, k tomu určených zařízeních.

19 Žumpy LOKÁLNÍ LIKVIDACE SPLAŠKOVÝCH ODPADNÍCH VOD V případě, že v místě stavby není zřízena veřejná kanalizace, navrhujeme místní likvidaci odpadních vod. Lokální likvidace : Žumpa ( bezodtoková ) Malá domovní ČOV Septik + dočišťovací zařízení Septik + kořenová čistírna Žumpa je vodotěsná podzemní nádrž, sloužící k zachytávání odpadních vod. Používá se tehdy, není-li možné odpadní vody likvidovat jiným způsobem, neboť se nejedná o likvidaci odpadních vod, ale pouze o jejich zdržení s nutností dalšího převozu do zařízení na jejich čistění. Prostor žumpy musí být odvětrán a to buď : přímo kanalizací do ní zaústěnou, nebo samostatným větracím potrubím. Při umísťování žumpy na pozemku je nutno dodržet minimální vzdálenost od stěny budovy 1m a od studny 10 m a zajistit přístupovou cestu pro autocisternu do dostatečné blízkosti

20 LOKÁLNÍ LIKVIDACE SPLAŠKOVÝCH ODPADNÍCH VOD Podmínkou použití lokálního domovního zařízení na čištění odpadních vod je přítomnost recipientu, dešťové kanalizace nebo dostatečně velkého pozemku v blízkosti stavby, do kterého budou přečištěné odpadní vody odváděny. Kompaktní domovní čistírny odpadních vod Většina vyráběných typů domovních ČOV zajišťuje mechanické a biologické aerobní čištění odpadních vod. Hlavními součástmi jsou usazovací nádrž, ve které se separují pevné látky a aktivační nádrž, kde se uměle udržuje aerobní proces odbourávání biologických příměsí.

21 LOKÁLNÍ LIKVIDACE SPLAŠKOVÝCH ODPADNÍCH VOD Septik, štěrbinové nádrže Septik je nejjednodušší čistírnou odpadních vod, využívající principů mechanického a biologického čištění. Protože jeho čistící schopnosti jsou omezené, je jeho použití jako jediného čistícího stupně podmíněno souhlasem příslušných orgánů v současné době samostatně instalovat nelze, pouze v kombinaci s dočišťovacím zařízením. Štěrbinové nádrže pracují na stejném principu pouze s větším objemem odpadní vody.
