Plynoinstalace bytové jednotky v 1.N.P., Lesní 532, Rychnov u Jablonce nad Nisou Technická zpráva

Transkript

1

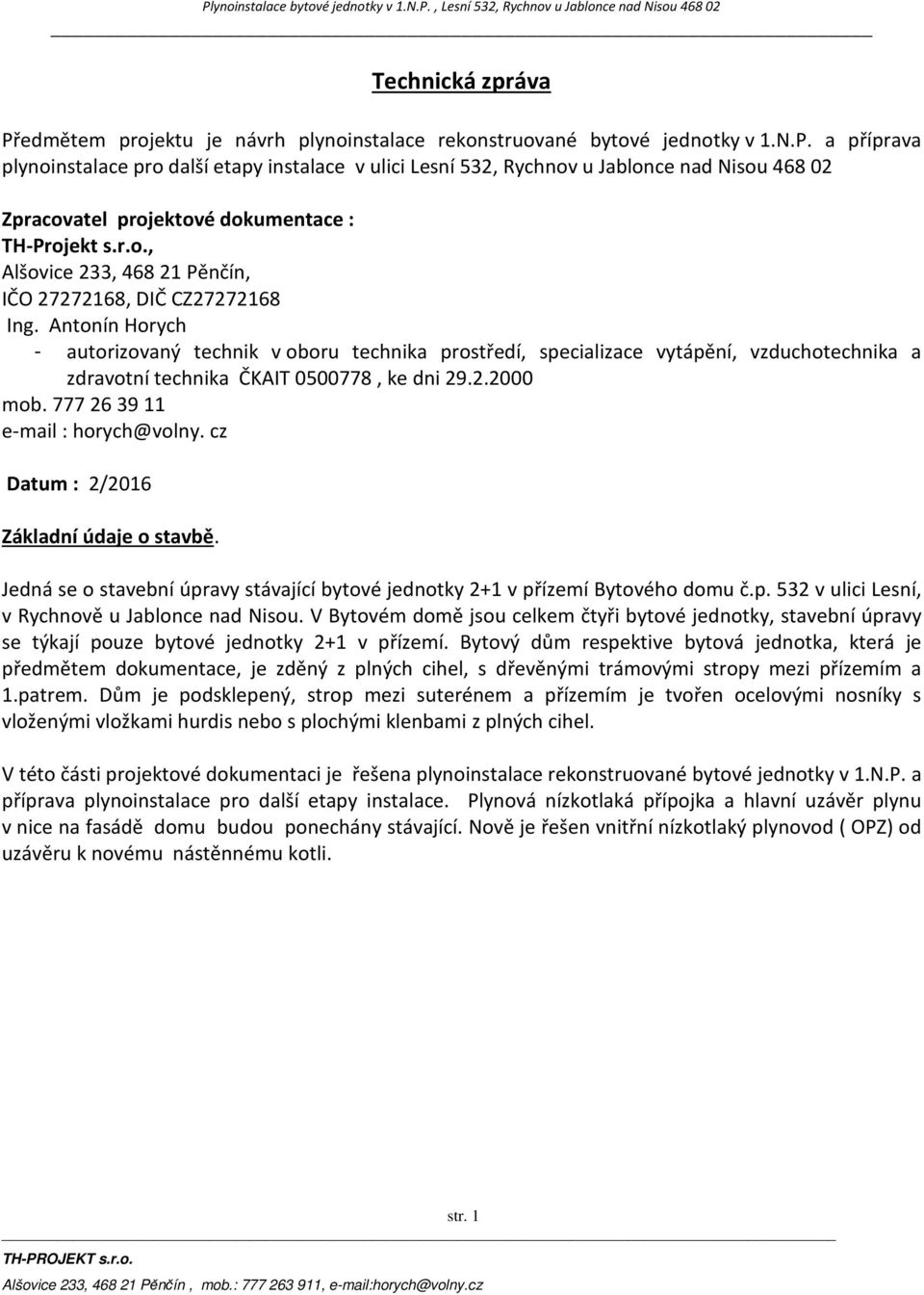

2 Plynoinstalace bytové jednotky v 1.N.P., Lesní 532, Rychnov u Jablonce nad Nisou Technická zpráva Předmětem projektu je návrh plynoinstalace rekonstruované bytové jednotky v 1.N.P. a příprava plynoinstalace pro další etapy instalace v ulici Lesní 532, Rychnov u Jablonce nad Nisou Zpracovatel projektové dokumentace : TH-Projekt s.r.o., Alšovice 233, Pěnčín, IČO , DIČ CZ Ing. Antonín Horych - autorizovaný technik v oboru technika prostředí, specializace vytápění, vzduchotechnika a zdravotní technika ČKAIT , ke dni mob horych@volny. cz Datum : 2/2016 Základní údaje o stavbě. Jedná se o stavební úpravy stávající bytové jednotky 2+1 v přízemí Bytového domu č.p. 532 v ulici Lesní, v Rychnově u Jablonce nad Nisou. V Bytovém domě jsou celkem čtyři bytové jednotky, stavební úpravy se týkají pouze bytové jednotky 2+1 v přízemí. Bytový dům respektive bytová jednotka, která je předmětem dokumentace, je zděný z plných cihel, s dřevěnými trámovými stropy mezi přízemím a 1.patrem. Dům je podsklepený, strop mezi suterénem a přízemím je tvořen ocelovými nosníky s vloženými vložkami hurdis nebo s plochými klenbami z plných cihel. V této části projektové dokumentaci je řešena plynoinstalace rekonstruované bytové jednotky v 1.N.P. a příprava plynoinstalace pro další etapy instalace. Plynová nízkotlaká přípojka a hlavní uzávěr plynu v nice na fasádě domu budou ponechány stávající. Nově je řešen vnitřní nízkotlaký plynovod ( OPZ) od uzávěru k novému nástěnnému kotli. str. 1 TH-PROJEKT s.r.o. Alšovice 233, Pěnčín, mob.: , horych@volny.cz

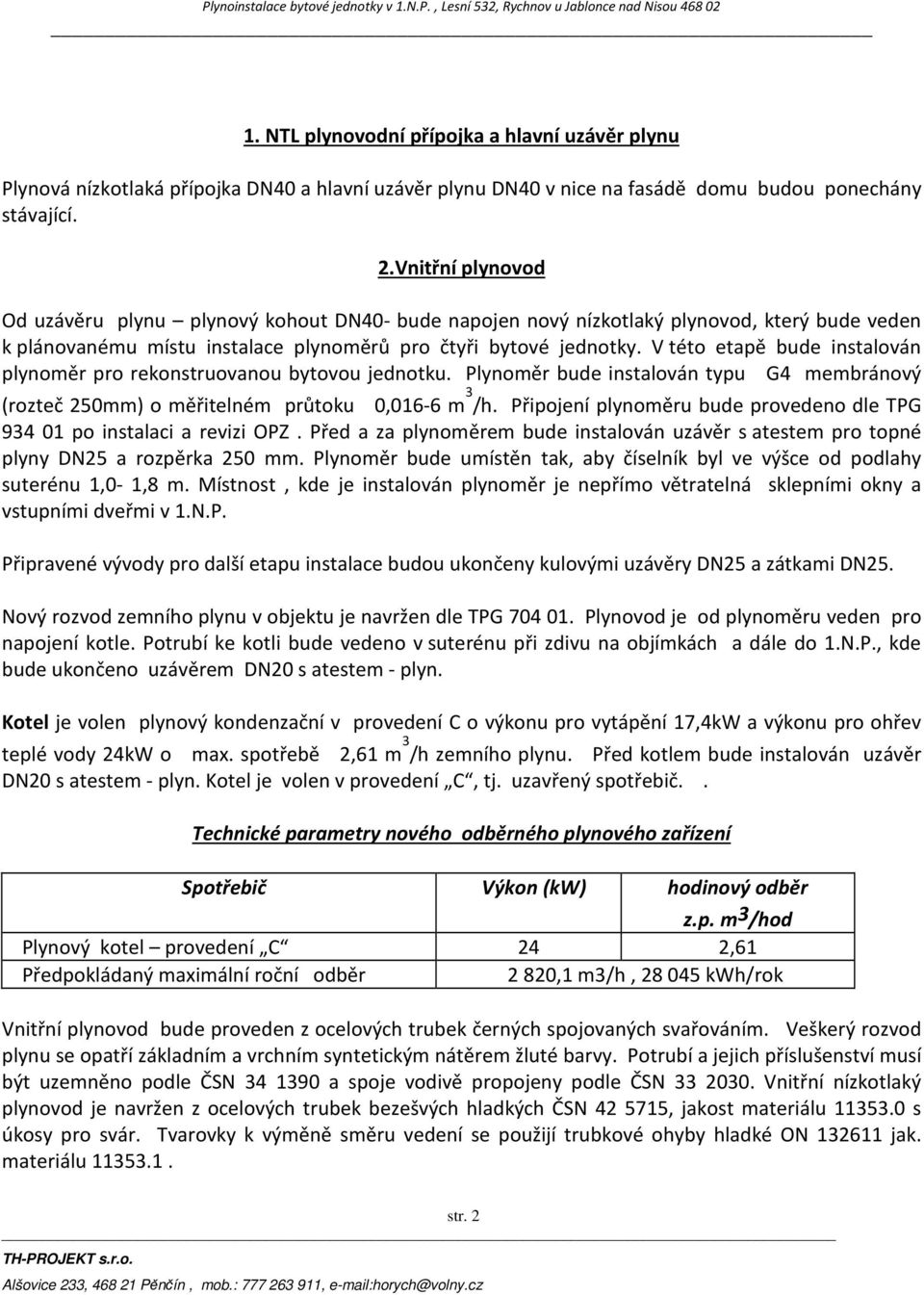

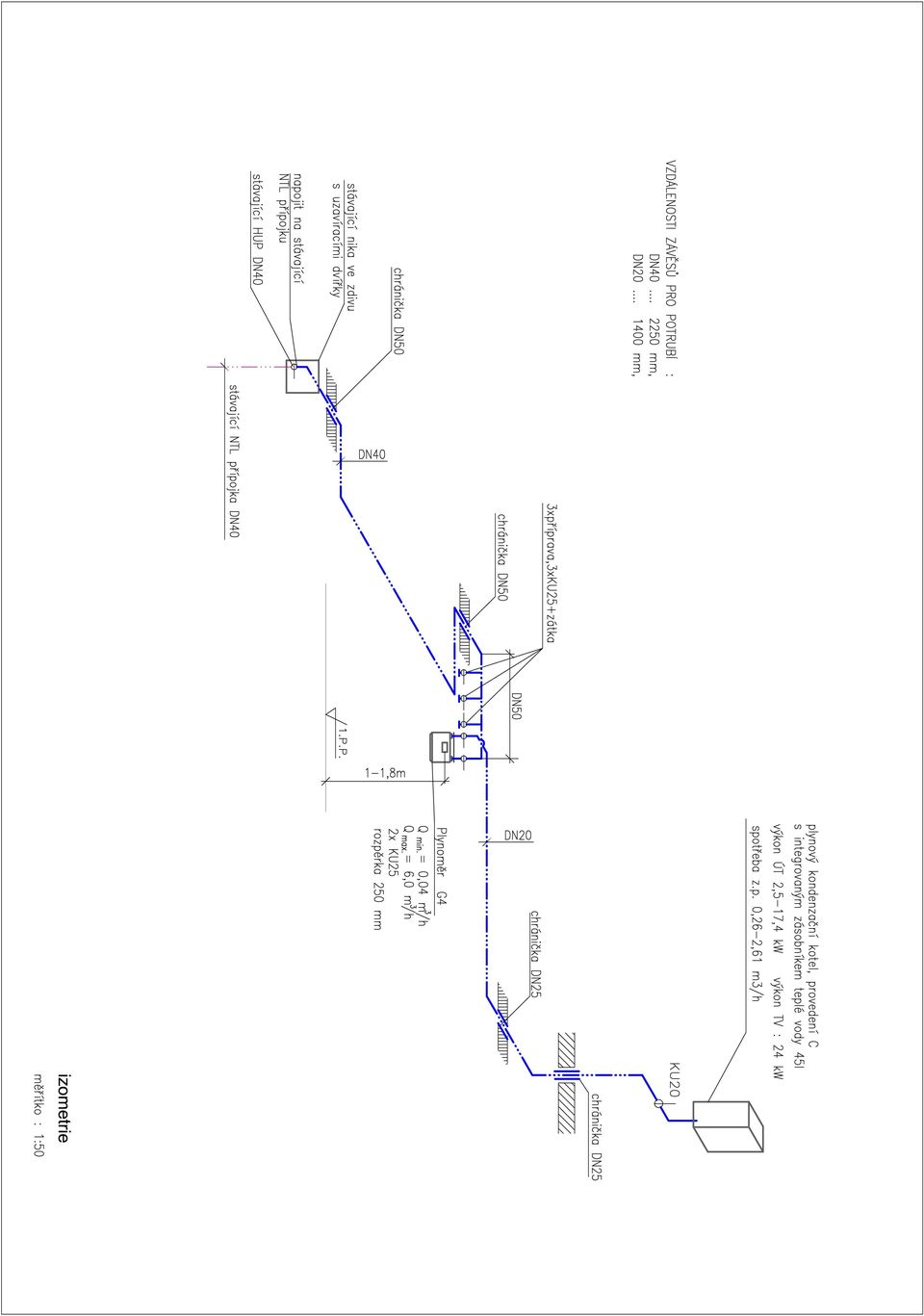

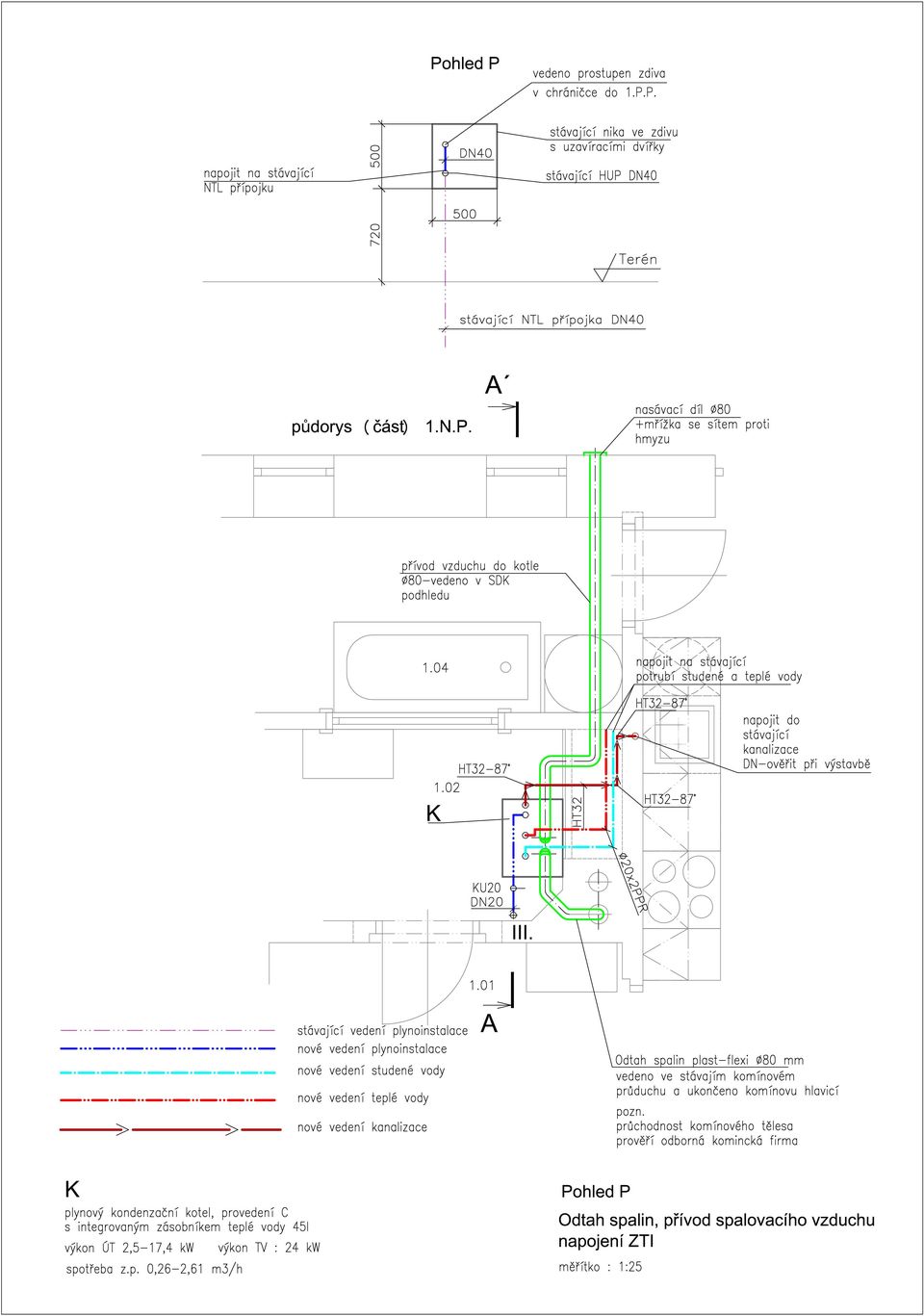

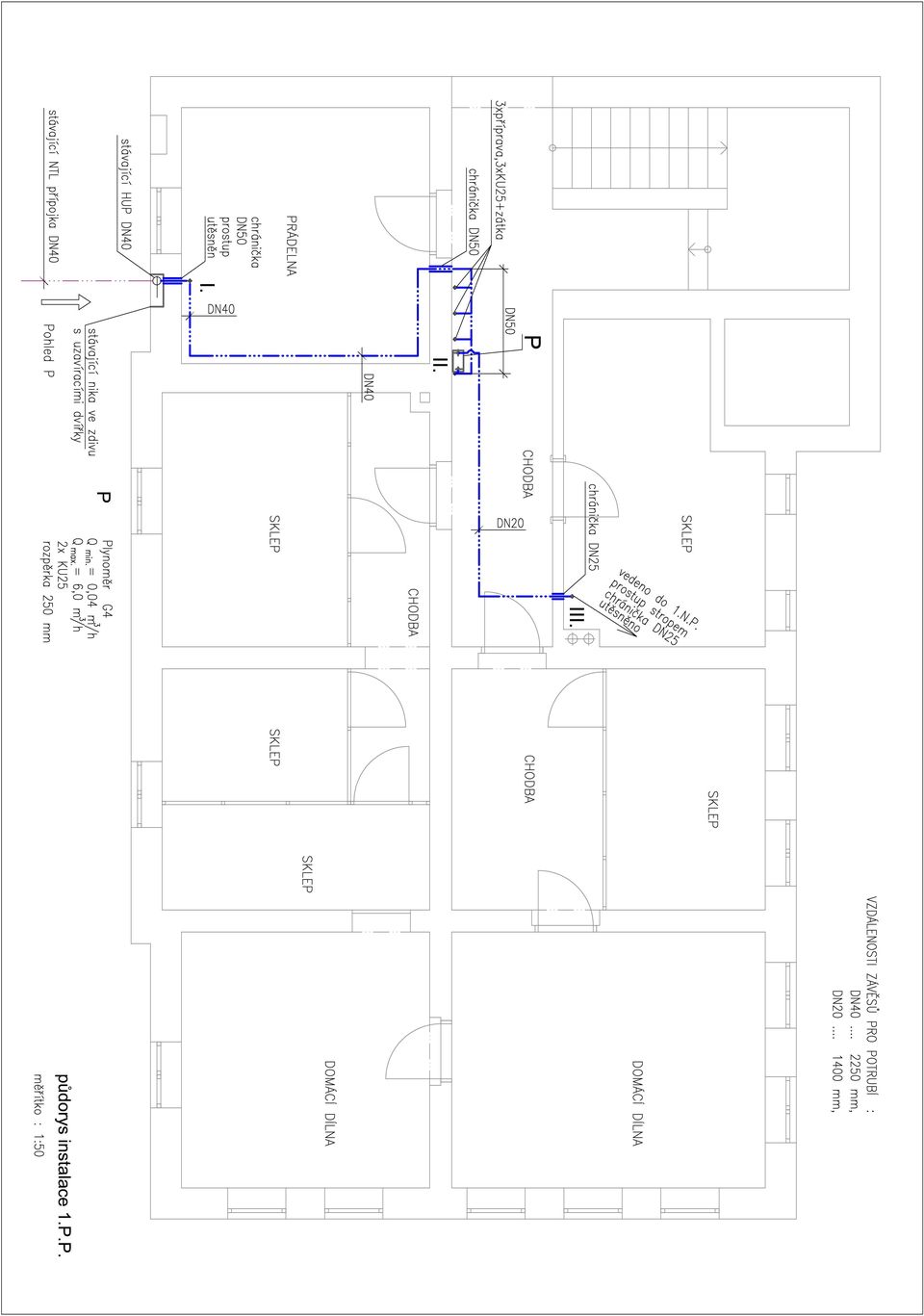

3 Plynoinstalace bytové jednotky v 1.N.P., Lesní 532, Rychnov u Jablonce nad Nisou NTL plynovodní přípojka a hlavní uzávěr plynu Plynová nízkotlaká přípojka DN40 a hlavní uzávěr plynu DN40 v nice na fasádě domu budou ponechány stávající. 2.Vnitřní plynovod Od uzávěru plynu plynový kohout DN40- bude napojen nový nízkotlaký plynovod, který bude veden k plánovanému místu instalace plynoměrů pro čtyři bytové jednotky. V této etapě bude instalován plynoměr pro rekonstruovanou bytovou jednotku. Plynoměr bude instalován typu G4 membránový (rozteč 250mm) o měřitelném průtoku 0,016-6 m 3 /h. Připojení plynoměru bude provedeno dle TPG po instalaci a revizi OPZ. Před a za plynoměrem bude instalován uzávěr s atestem pro topné plyny DN25 a rozpěrka 250 mm. Plynoměr bude umístěn tak, aby číselník byl ve výšce od podlahy suterénu 1,0-1,8 m. Místnost, kde je instalován plynoměr je nepřímo větratelná sklepními okny a vstupními dveřmi v 1.N.P. Připravené vývody pro další etapu instalace budou ukončeny kulovými uzávěry DN25 a zátkami DN25. Nový rozvod zemního plynu v objektu je navržen dle TPG Plynovod je od plynoměru veden pro napojení kotle. Potrubí ke kotli bude vedeno v suterénu při zdivu na objímkách a dále do 1.N.P., kde bude ukončeno uzávěrem DN20 s atestem - plyn. Kotel je volen plynový kondenzační v provedení C o výkonu pro vytápění 17,4kW a výkonu pro ohřev teplé vody 24kW o max. spotřebě 2,61 m 3 /h zemního plynu. Před kotlem bude instalován uzávěr DN20 s atestem - plyn. Kotel je volen v provedení C, tj. uzavřený spotřebič.. Technické parametry nového odběrného plynového zařízení Spotřebič Výkon (kw) hodinový odběr z.p. m 3 /hod Plynový kotel provedení C 24 2,61 Předpokládaný maximální roční odběr 2 820,1 m3/h, kwh/rok Vnitřní plynovod bude proveden z ocelových trubek černých spojovaných svařováním. Veškerý rozvod plynu se opatří základním a vrchním syntetickým nátěrem žluté barvy. Potrubí a jejich příslušenství musí být uzemněno podle ČSN a spoje vodivě propojeny podle ČSN Vnitřní nízkotlaký plynovod je navržen z ocelových trubek bezešvých hladkých ČSN , jakost materiálu s úkosy pro svár. Tvarovky k výměně směru vedení se použijí trubkové ohyby hladké ON jak. materiálu str. 2 TH-PROJEKT s.r.o. Alšovice 233, Pěnčín, mob.: , horych@volny.cz

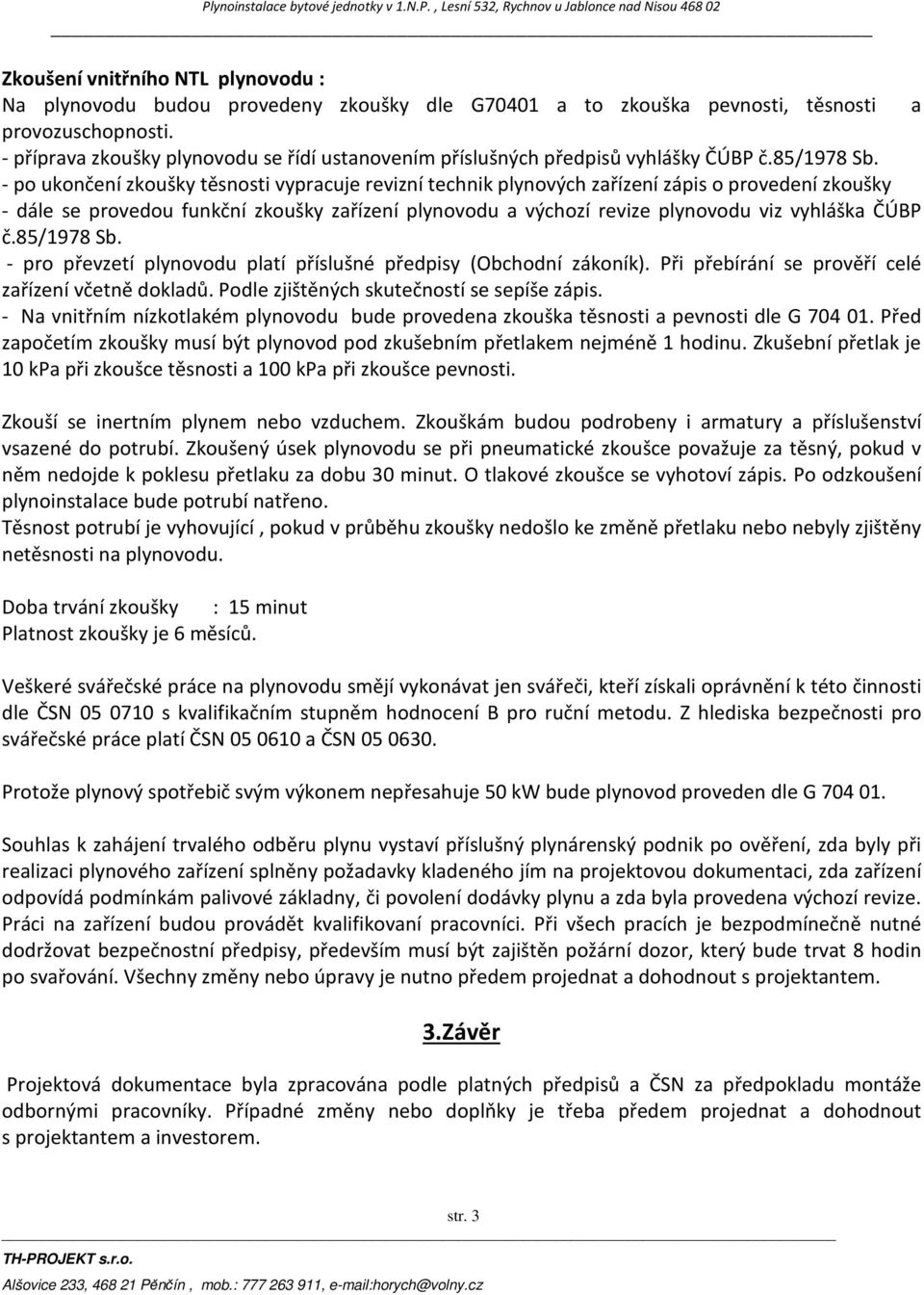

4 Plynoinstalace bytové jednotky v 1.N.P., Lesní 532, Rychnov u Jablonce nad Nisou Zkoušení vnitřního NTL plynovodu : Na plynovodu budou provedeny zkoušky dle G70401 a to zkouška pevnosti, těsnosti a provozuschopnosti. - příprava zkoušky plynovodu se řídí ustanovením příslušných předpisů vyhlášky ČÚBP č.85/1978 Sb. - po ukončení zkoušky těsnosti vypracuje revizní technik plynových zařízení zápis o provedení zkoušky - dále se provedou funkční zkoušky zařízení plynovodu a výchozí revize plynovodu viz vyhláška ČÚBP č.85/1978 Sb. - pro převzetí plynovodu platí příslušné předpisy (Obchodní zákoník). Při přebírání se prověří celé zařízení včetně dokladů. Podle zjištěných skutečností se sepíše zápis. - Na vnitřním nízkotlakém plynovodu bude provedena zkouška těsnosti a pevnosti dle G Před započetím zkoušky musí být plynovod pod zkušebním přetlakem nejméně 1 hodinu. Zkušební přetlak je 10 kpa při zkoušce těsnosti a 100 kpa při zkoušce pevnosti. Zkouší se inertním plynem nebo vzduchem. Zkouškám budou podrobeny i armatury a příslušenství vsazené do potrubí. Zkoušený úsek plynovodu se při pneumatické zkoušce považuje za těsný, pokud v něm nedojde k poklesu přetlaku za dobu 30 minut. O tlakové zkoušce se vyhotoví zápis. Po odzkoušení plynoinstalace bude potrubí natřeno. Těsnost potrubí je vyhovující, pokud v průběhu zkoušky nedošlo ke změně přetlaku nebo nebyly zjištěny netěsnosti na plynovodu. Doba trvání zkoušky : 15 minut Platnost zkoušky je 6 měsíců. Veškeré svářečské práce na plynovodu smějí vykonávat jen svářeči, kteří získali oprávnění k této činnosti dle ČSN s kvalifikačním stupněm hodnocení B pro ruční metodu. Z hlediska bezpečnosti pro svářečské práce platí ČSN a ČSN Protože plynový spotřebič svým výkonem nepřesahuje 50 kw bude plynovod proveden dle G Souhlas k zahájení trvalého odběru plynu vystaví příslušný plynárenský podnik po ověření, zda byly při realizaci plynového zařízení splněny požadavky kladeného jím na projektovou dokumentaci, zda zařízení odpovídá podmínkám palivové základny, či povolení dodávky plynu a zda byla provedena výchozí revize. Práci na zařízení budou provádět kvalifikovaní pracovníci. Při všech pracích je bezpodmínečně nutné dodržovat bezpečnostní předpisy, především musí být zajištěn požární dozor, který bude trvat 8 hodin po svařování. Všechny změny nebo úpravy je nutno předem projednat a dohodnout s projektantem. 3.Závěr Projektová dokumentace byla zpracována podle platných předpisů a ČSN za předpokladu montáže odbornými pracovníky. Případné změny nebo doplňky je třeba předem projednat a dohodnout s projektantem a investorem. str. 3 TH-PROJEKT s.r.o. Alšovice 233, Pěnčín, mob.: , horych@volny.cz
