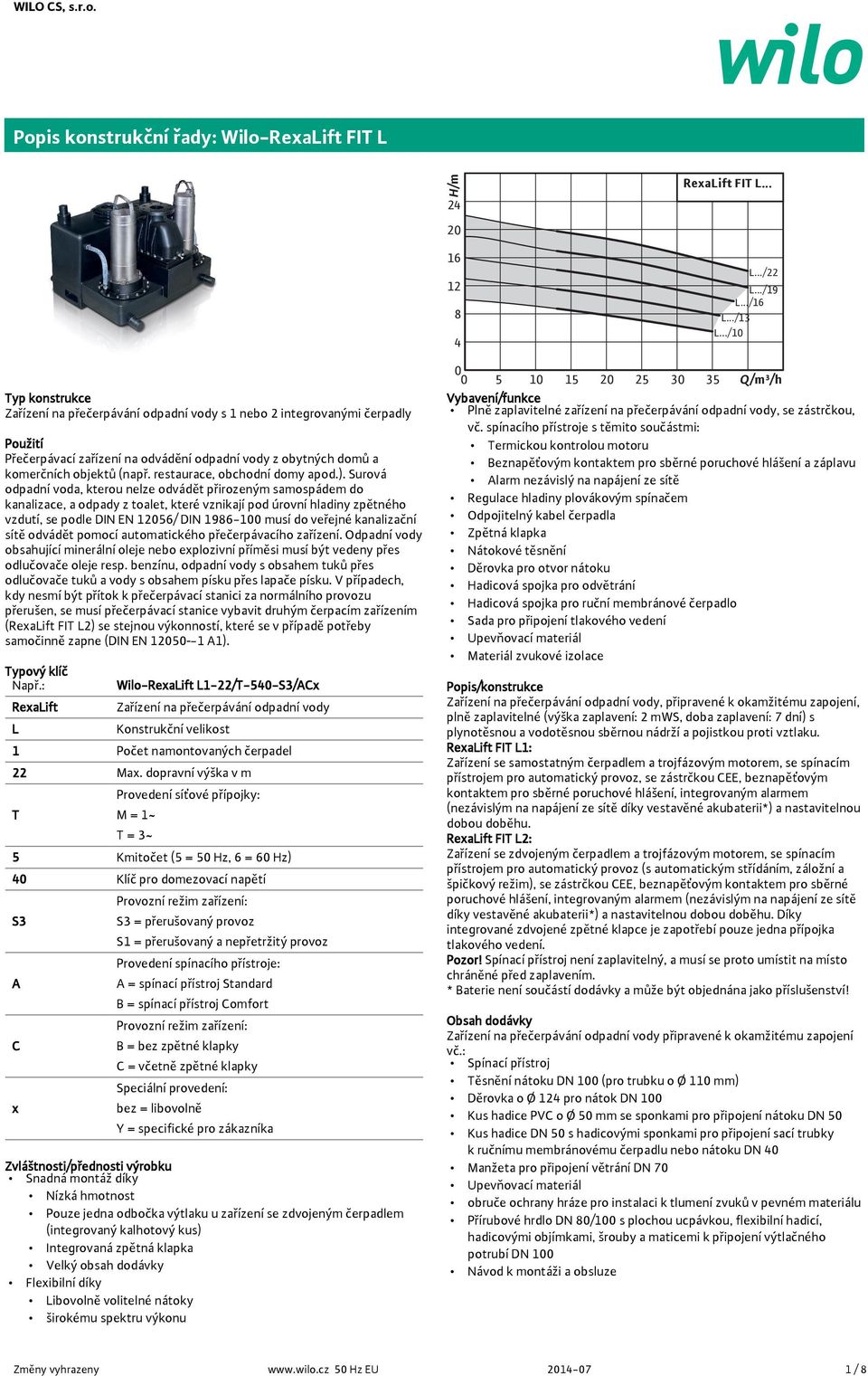

1 Popis konstrukční řady: Wilo-RexaLift FIT L H/m RexaLift FIT L L.../22 L.../19 L.../16 L.../13 L.../10 Typ konstrukce Zařízení na přečerpávání odpadní vody s 1 nebo 2 integrovanými čerpadly Použití Přečerpávací zařízení na odvádění odpadní vody z obytných domů a komerčních objektů (např. restaurace, obchodní domy apod.). Surová odpadní voda, kterou nelze odvádět přirozeným samospádem do kanalizace, a odpady z toalet, které vznikají pod úrovní hladiny zpětného vzdutí, se podle DIN EN 12056/ DIN musí do veřejné kanalizační sítě odvádět pomocí automatického přečerpávacího zařízení. Odpadní vody obsahující minerální oleje nebo explozivní příměsi musí být vedeny přes odlučovače oleje resp. benzínu, odpadní vody s obsahem tuků přes odlučovače tuků a vody s obsahem písku přes lapače písku. V případech, kdy nesmí být přítok k přečerpávací stanici za normálního provozu přerušen, se musí přečerpávací stanice vybavit druhým čerpacím zařízením (RexaLift FIT L2) se stejnou výkonností, které se v případě potřeby samočinně zapne (DIN EN A1). Typový klíč Např.: RexaLift L Wilo-RexaLift L1-22/T-540-S3/ACx Zařízení na přečerpávání odpadní vody Konstrukční velikost 1 Počet namontovaných čerpadel 22 Max. dopravní výška v m T Provedení síťové přípojky: M = 1~ T = 3~ 5 Kmitočet (5 = 50 Hz, 6 = 60 Hz) 40 Klíč pro domezovací napětí S3 A C x Provozní režim zařízení: S3 = přerušovaný provoz S1 = přerušovaný a nepřetržitý provoz Provedení spínacího přístroje: A = spínací přístroj Standard B = spínací přístroj Comfort Provozní režim zařízení: B = bez zpětné klapky C = včetně zpětné klapky Speciální provedení: bez = libovolně Y = specifické pro zákazníka Zvláštnosti/přednosti výrobku Snadná montáž díky Nízká hmotnost Pouze jedna odbočka výtlaku u zařízení se zdvojeným čerpadlem (integrovaný kalhotový kus) Integrovaná zpětná klapka Velký obsah dodávky Flexibilní díky Libovolně volitelné nátoky širokému spektru výkonu Q/m³/h Vybavení/funkce Plně zaplavitelné zařízení na přečerpávání odpadní vody, se zástrčkou, vč. spínacího přístroje s těmito součástmi: Termickou kontrolou motoru Beznapěťovým kontaktem pro sběrné poruchové hlášení a záplavu Alarm nezávislý na napájení ze sítě Regulace hladiny plovákovým spínačem Odpojitelný kabel čerpadla Zpětná klapka Nátokové těsnění Děrovka pro otvor nátoku Hadicová spojka pro odvětrání Hadicová spojka pro ruční membránové čerpadlo Sada pro připojení tlakového vedení Upevňovací materiál Materiál zvukové izolace Popis/konstrukce Zařízení na přečerpávání odpadní vody, připravené k okamžitému zapojení, plně zaplavitelné (výška zaplavení: 2 mws, doba zaplavení: 7 dní) s plynotěsnou a vodotěsnou sběrnou nádrží a pojistkou proti vztlaku. RexaLift FIT L1: Zařízení se samostatným čerpadlem a trojfázovým motorem, se spínacím přístrojem pro automatický provoz, se zástrčkou CEE, beznapěťovým kontaktem pro sběrné poruchové hlášení, integrovaným alarmem (nezávislým na napájení ze sítě díky vestavěné akubaterii*) a nastavitelnou dobou doběhu. RexaLift FIT L2: Zařízení se zdvojeným čerpadlem a trojfázovým motorem, se spínacím přístrojem pro automatický provoz (s automatickým střídáním, záložní a špičkový režim), se zástrčkou CEE, beznapěťovým kontaktem pro sběrné poruchové hlášení, integrovaným alarmem (nezávislým na napájení ze sítě díky vestavěné akubaterii*) a nastavitelnou dobou doběhu. Díky integrované zdvojené zpětné klapce je zapotřebí pouze jedna přípojka tlakového vedení. Pozor! Spínací přístroj není zaplavitelný, a musí se proto umístit na místo chráněné před zaplavením. * Baterie není součástí dodávky a může být objednána jako příslušenství! Obsah dodávky Zařízení na přečerpávání odpadní vody připravené k okamžitému zapojení vč.: Spínací přístroj Těsnění nátoku DN 100 (pro trubku o Ø 110 mm) Děrovka o Ø 124 pro nátok DN 100 Kus hadice PVC o Ø 50 mm se sponkami pro připojení nátoku DN 50 Kus hadice DN 50 s hadicovými sponkami pro připojení sací trubky k ručnímu membránovému čerpadlu nebo nátoku DN 40 Manžeta pro připojení větrání DN 70 Upevňovací materiál obruče ochrany hráze pro instalaci k tlumení zvuků v pevném materiálu Přírubové hrdlo DN 80/100 s plochou ucpávkou, flexibilní hadicí, hadicovými objímkami, šrouby a maticemi k připojení výtlačného potrubí DN 100 Návod k montáži a obsluze Změny vyhrazeny 50 Hz EU / 8

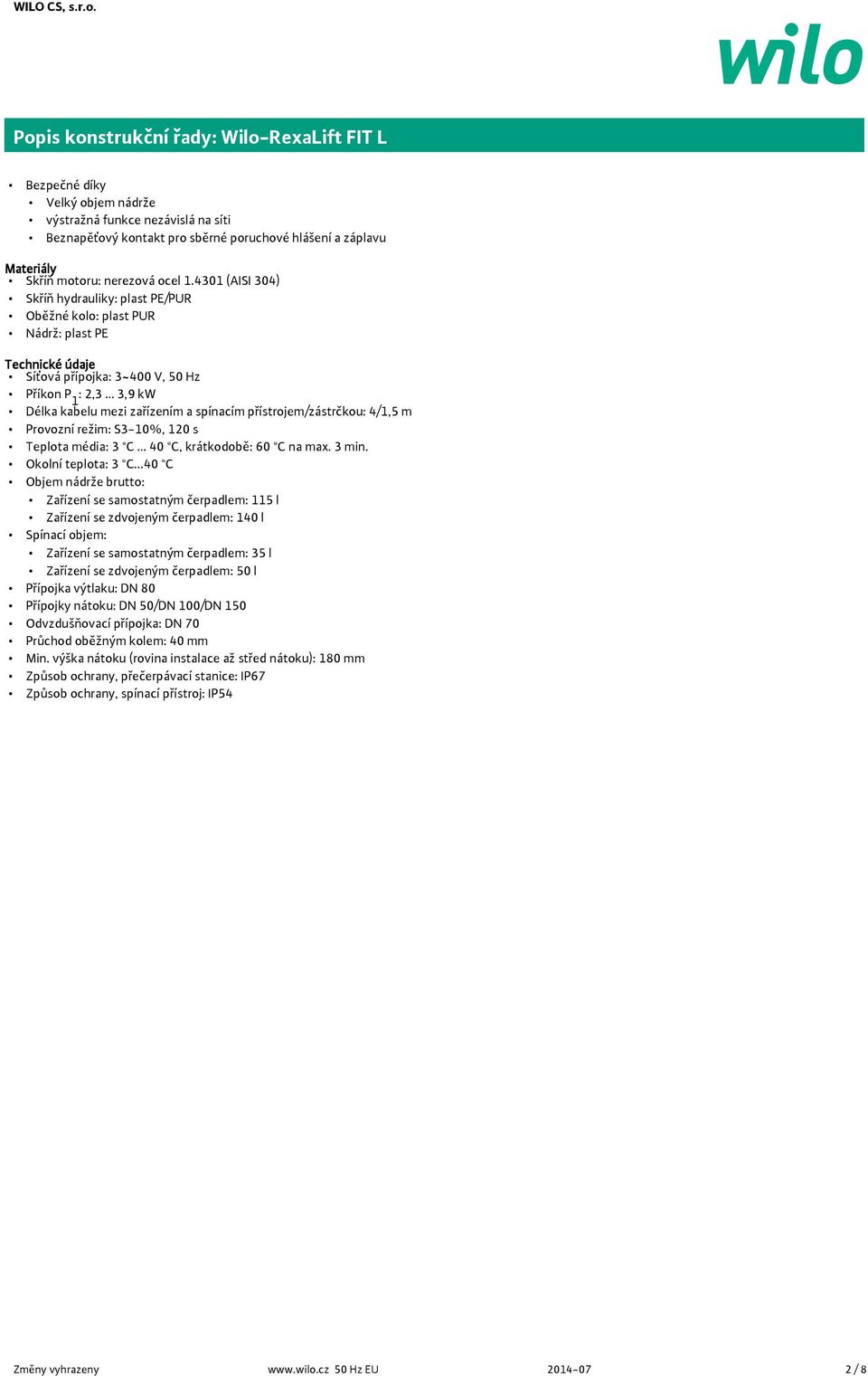

2 Popis konstrukční řady: Wilo-RexaLift FIT L Bezpečné díky Velký objem nádrže výstražná funkce nezávislá na síti Beznapěťový kontakt pro sběrné poruchové hlášení a záplavu Materiály Skříň motoru: nerezová ocel (AISI 304) Skříň hydrauliky: plast PE/PUR Oběžné kolo: plast PUR Nádrž: plast PE Technické údaje Síťová přípojka: 3~400 V, 50 Hz Příkon P 1 : 2,3 3,9 kw Délka kabelu mezi zařízením a spínacím přístrojem/zástrčkou: 4/1,5 m Provozní režim: S3-10%, 120 s Teplota média: 3 C 40 C, krátkodobě: 60 C na max. 3 min. Okolní teplota: 3 C...40 C Objem nádrže brutto: Zařízení se samostatným čerpadlem: 115 l Zařízení se zdvojeným čerpadlem: 140 l Spínací objem: Zařízení se samostatným čerpadlem: 35 l Zařízení se zdvojeným čerpadlem: 50 l Přípojka výtlaku: DN 80 Přípojky nátoku: Odvzdušňovací přípojka: DN 70 Průchod oběžným kolem: 40 mm Min. výška nátoku (rovina instalace až střed nátoku): 180 mm Způsob ochrany, přečerpávací stanice: IP67 Způsob ochrany, spínací přístroj: IP54 Změny vyhrazeny 50 Hz EU / 8

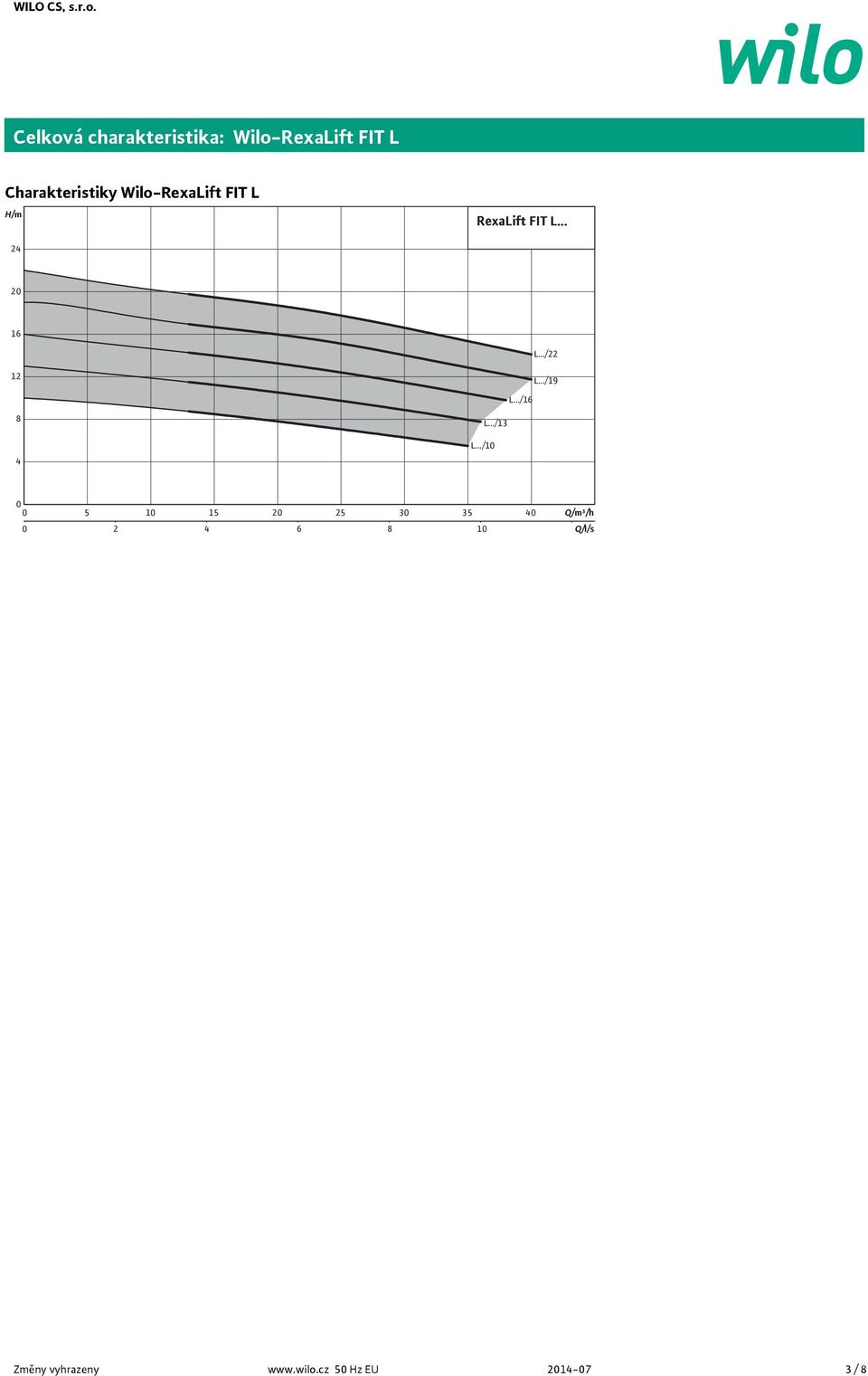

3 Celková charakteristika: Wilo-RexaLift FIT L Charakteristiky Wilo-RexaLift FIT L H/m RexaLift FIT L L.../ L.../19 L.../16 L.../13 L.../ Q/m³/h Q/l/s Změny vyhrazeny 50 Hz EU / 8

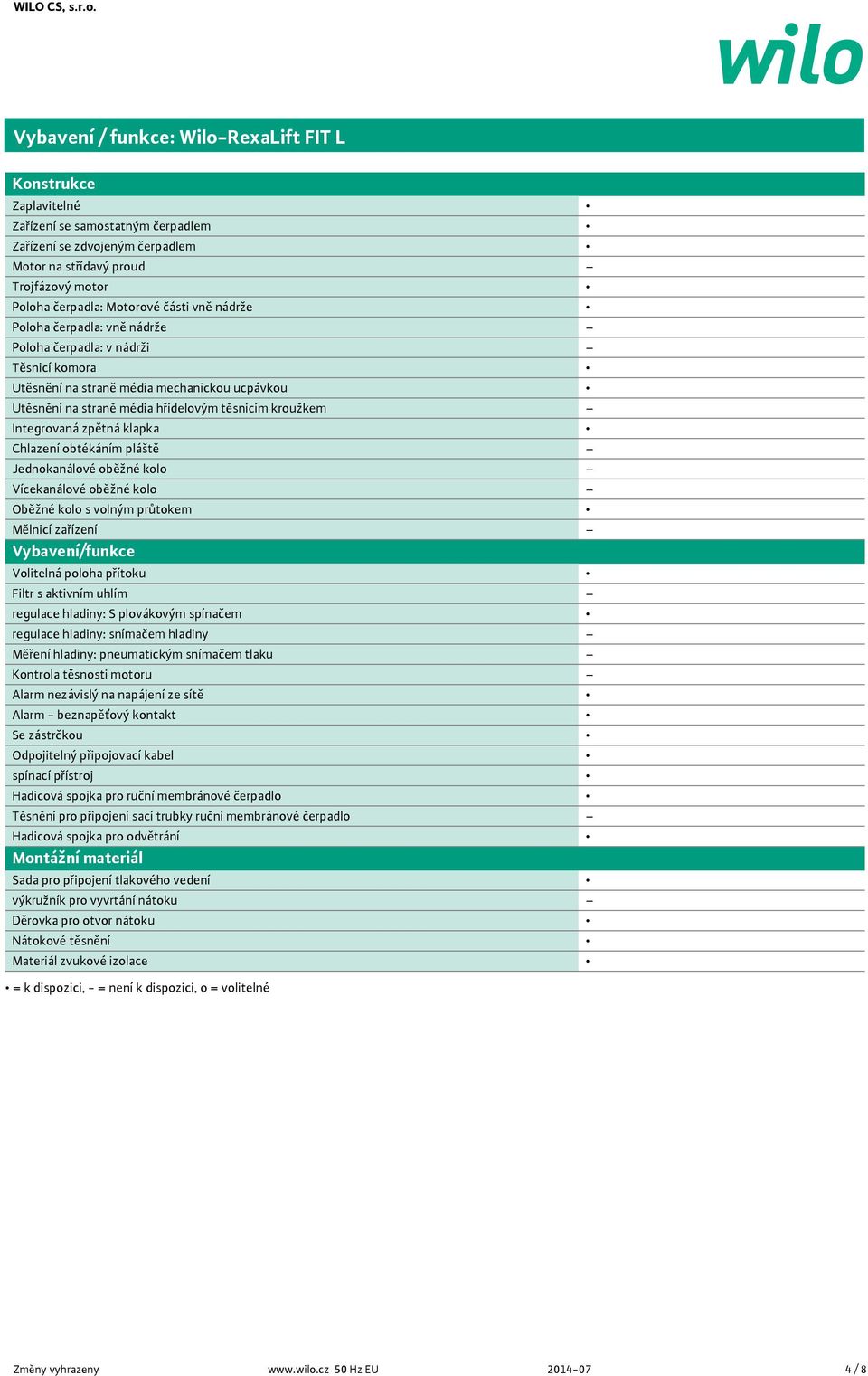

4 Vybavení / funkce: Wilo-RexaLift FIT L Konstrukce Zaplavitelné Zařízení se samostatným čerpadlem Zařízení se zdvojeným čerpadlem Motor na střídavý proud Trojfázový motor Poloha čerpadla: Motorové části vně nádrže Poloha čerpadla: vně nádrže Poloha čerpadla: v nádrži Těsnicí komora Utěsnění na straně média mechanickou ucpávkou Utěsnění na straně média hřídelovým těsnicím kroužkem Integrovaná zpětná klapka Chlazení obtékáním pláště Jednokanálové oběžné kolo Vícekanálové oběžné kolo Oběžné kolo s volným průtokem Mělnicí zařízení Vybavení/funkce Volitelná poloha přítoku Filtr s aktivním uhlím regulace hladiny: S plovákovým spínačem regulace hladiny: snímačem hladiny Měření hladiny: pneumatickým snímačem tlaku Kontrola těsnosti motoru Alarm nezávislý na napájení ze sítě Alarm - beznapěťový kontakt Se zástrčkou Odpojitelný připojovací kabel spínací přístroj Hadicová spojka pro ruční membránové čerpadlo Těsnění pro připojení sací trubky ruční membránové čerpadlo Hadicová spojka pro odvětrání Montážní materiál Sada pro připojení tlakového vedení výkružník pro vyvrtání nátoku Děrovka pro otvor nátoku Nátokové těsnění Materiál zvukové izolace = k dispozici, - = není k dispozici, o = volitelné Změny vyhrazeny 50 Hz EU / 8

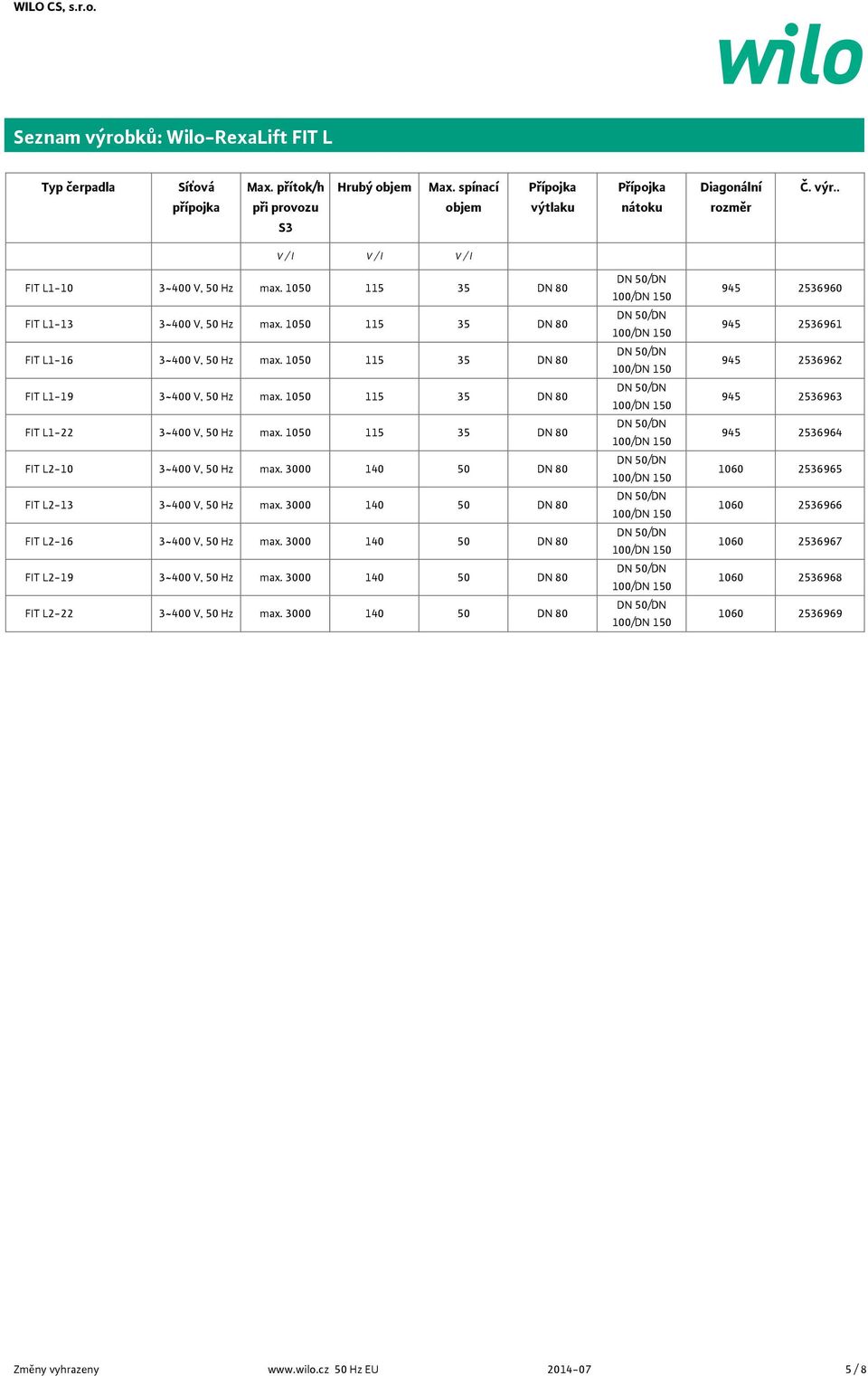

5 Seznam výrobků: Wilo-RexaLift FIT L Typ čerpadla Síťová Max. přítok/h Hrubý objem Max. spínací Přípojka Přípojka Diagonální Č. výr.. přípojka při provozu objem výtlaku nátoku rozměr S3 V / l V / l V / l FIT L1-10 3~400 V, 50 Hz max DN 80 FIT L1-13 3~400 V, 50 Hz max DN 80 FIT L1-16 3~400 V, 50 Hz max DN 80 FIT L1-19 3~400 V, 50 Hz max DN 80 FIT L1-22 3~400 V, 50 Hz max DN 80 FIT L2-10 3~400 V, 50 Hz max DN 80 FIT L2-13 3~400 V, 50 Hz max DN 80 FIT L2-16 3~400 V, 50 Hz max DN 80 FIT L2-19 3~400 V, 50 Hz max DN 80 FIT L2-22 3~400 V, 50 Hz max DN Změny vyhrazeny 50 Hz EU / 8

6 Instalační schémata: Wilo-RexaLift FIT L Rozměrový náčrtek Wilo-RexaLift FIT L Změny vyhrazeny 50 Hz EU / 8

7 Instalační schémata: Wilo-RexaLift FIT L Rozměrový náčrtek Wilo-RexaLift FIT L Přímé napojení toalet - stojící WC 180 Změny vyhrazeny 50 Hz EU / 8

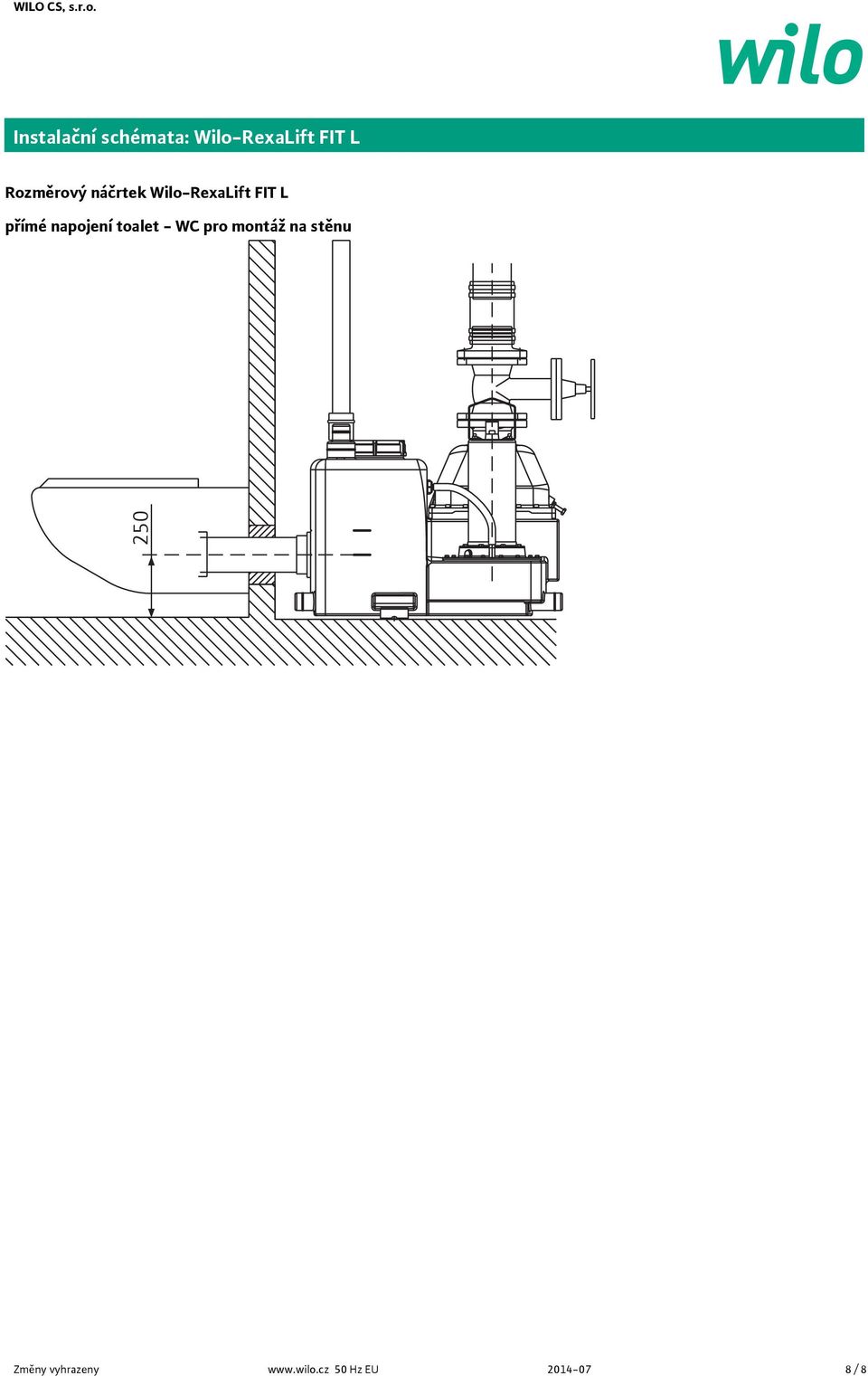

8 Instalační schémata: Wilo-RexaLift FIT L Rozměrový náčrtek Wilo-RexaLift FIT L přímé napojení toalet - WC pro montáž na stěnu 250 Změny vyhrazeny 50 Hz EU / 8
