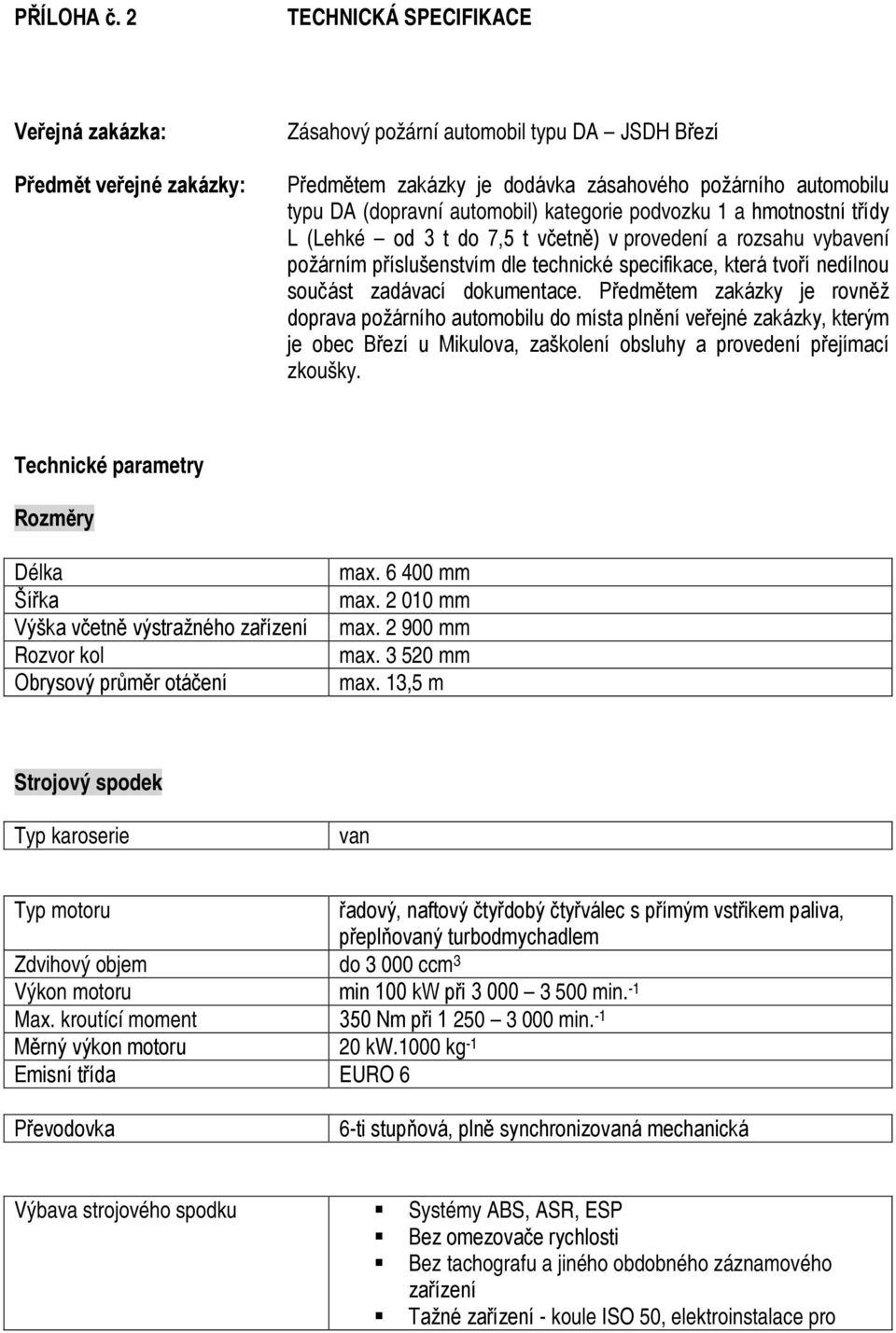

1 PŘÍLOHA č. 2 TECHNICKÁ SPECIFIKACE Veřejná zakázka: Předmět veřejné zakázky: Zásahový požární automobil typu DA JSDH Březí Předmětem zakázky je dodávka zásahového požárního automobilu typu DA (dopravní automobil) kategorie podvozku 1 a hmotnostní třídy L (Lehké od 3 t do 7,5 t včetně) v provedení a rozsahu vybavení požárním příslušenstvím dle technické specifikace, která tvoří nedílnou součást zadávací dokumentace. Předmětem zakázky je rovněž doprava požárního automobilu do místa plnění veřejné zakázky, kterým je obec Březí u Mikulova, zaškolení obsluhy a provedení přejímací zkoušky. Technické parametry Rozměry Délka Šířka Výška včetně výstražného zařízení Rozvor kol Obrysový průměr otáčení max mm max mm max mm max mm max. 13,5 m Strojový spodek Typ karoserie van Typ motoru řadový, naftový čtyřdobý čtyřválec s přímým vstřikem paliva, přeplňovaný turbodmychadlem Zdvihový objem do ccm 3 Výkon motoru min 100 kw při min. -1 Max. kroutící moment 350 Nm při min. -1 Měrný výkon motoru 20 kw.1000 kg -1 Emisní třída EURO 6 Převodovka 6-ti stupňová, plně synchronizovaná mechanická Výbava strojového spodku Systémy ABS, ASR, ESP Bez omezovače rychlosti Bez tachografu a jiného obdobného záznamového zařízení Tažné zařízení - koule ISO 50, elektroinstalace pro

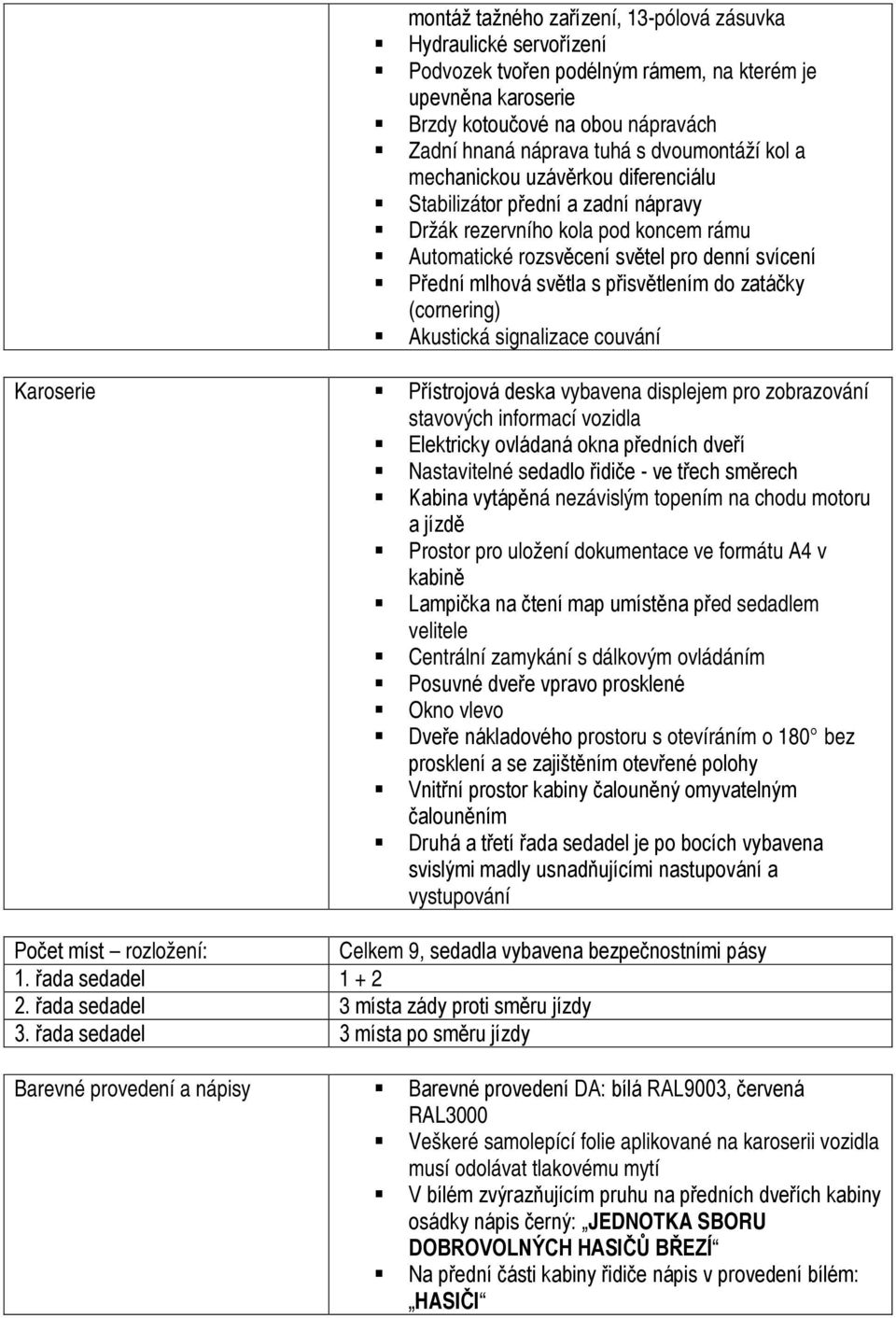

2 montáž tažného zařízení, 13-pólová zásuvka Hydraulické servořízení Podvozek tvořen podélným rámem, na kterém je upevněna karoserie Brzdy kotoučové na obou nápravách Zadní hnaná náprava tuhá s dvoumontáží kol a mechanickou uzávěrkou diferenciálu Stabilizátor přední a zadní nápravy Držák rezervního kola pod koncem rámu Automatické rozsvěcení světel pro denní svícení Přední mlhová světla s přisvětlením do zatáčky (cornering) Akustická signalizace couvání Karoserie Přístrojová deska vybavena displejem pro zobrazování stavových informací vozidla Elektricky ovládaná okna předních dveří Nastavitelné sedadlo řidiče - ve třech směrech Kabina vytápěná nezávislým topením na chodu motoru a jízdě Prostor pro uložení dokumentace ve formátu A4 v kabině Lampička na čtení map umístěna před sedadlem velitele Centrální zamykání s dálkovým ovládáním Posuvné dveře vpravo prosklené Okno vlevo Dveře nákladového prostoru s otevíráním o 180 bez prosklení a se zajištěním otevřené polohy Vnitřní prostor kabiny čalouněný omyvatelným čalouněním Druhá a třetí řada sedadel je po bocích vybavena svislými madly usnadňujícími nastupování a vystupování Počet míst rozložení: Celkem 9, sedadla vybavena bezpečnostními pásy 1. řada sedadel řada sedadel 3 místa zády proti směru jízdy 3. řada sedadel 3 místa po směru jízdy Barevné provedení a nápisy Barevné provedení DA: bílá RAL9003, červená RAL3000 Veškeré samolepící folie aplikované na karoserii vozidla musí odolávat tlakovému mytí V bílém zvýrazňujícím pruhu na předních dveřích kabiny osádky nápis černý: JEDNOTKA SBORU DOBROVOLNÝCH HASIČŮ BŘEZÍ Na přední části kabiny řidiče nápis v provedení bílém: HASIČI

3 Výstražné světelné a zvukové zařízení Světelná rampa zdroje světla - výkonové prvky LED reproduktor VRZ umístěn ve světelné rampě Doplňková svítidla 2ks doplňková LED světla modré barvy na přední masce kabiny řidiče 2ks doplňková LED světla modré barvy zadní části vozidla - umístěna na krajních pozicích naváděcí aleje Výstražná oranžová světla výstražná naváděcí alej tvořena šesti moduly LED činnost aleje ovládána, signalizována v kabině řidiče zapínání aleje - vyloučení použití při jízdě vozidla Elektrické příslušenství autorádio v kabině řidiče přípojka MAG CODE (včetně protikusu) pro dobíjení akumulátorů umístěna v blízkosti nástupu řidiče do automobilu radiostanice, která je schopna pracovat v analogovém pásmu VHF v kabině řidiče ovládání výstražné aleje a ovládání VRZ v dosahu řidiče 2 dobíječe svítilen pro hasiče osvětlení vnitřního prostoru nástavby: integrovaného osvětlení karoserie a dodatečná svítidla LED osvětlení bočního prostoru vozidla a prostoru za vozidlem: pracovní LED svítidel s rozptýleným světlem ovládaná vypínačem na palubní desce ochrana akumulátorů vozidla před úplným vybitím odběrem proudu z nabíječů svítilen a radiostanic v době vypnutí motoru možnost nabíjení svítilen a radiostanic při vypnutém motoru při napojení na vnější zdroj napájení 12V Výbava vozidla úložné a úchytné prvky v prostorech pro uložení požárního příslušenství budou provedeny z lehkého kovu úložná plošina pro uložení rozměrného požárního příslušenství na střeše vozidla přístupná pomocí žebříku umístěného na zadní stěně vozidla bezpečné oddělení prostor kabiny od nákladového prostoru (zamezení průniku příslušenství do kabiny osádky v případě nehody) veškeré stálé požární příslušenství bude ve vozidle umístěno v úložných prostorách tak, že k jeho vyjmutí není třeba z vozidla vyjmout jiné příslušenství vozidlo je vybaveno základním povinným příslušenstvím pro vozidla dané hmotnostní třídy

4 finální uložení požárního příslušenství bude konzultováno se zadavatelem veškeré volné hrany plechů z lehkého kovu, které jsou zakončeny ostrým úhlem budou opatřeny zaoblením o poloměru min. 30 mm, jestliže to dovoluje výška zakončení veškeré volné hrany plechů budou zaobleny na rádius bezpečný proti poranění veškeré zámečnické práce, svary, čalounické budou provedeny v kvalitě, která je v odborné řemeslné praxi obvyklá a odpovídá příslušným oborovým normám a technickým předpisům žádný z konstrukčních prvků nástavby nesmí být době předání vozidla poškozen odřením ani otlačením Vysokotlaké hasicí zařízení Vysokotlaké hasicí zařízení 300 l s vestavěnou vodní nádrží o objemu Specifikace vestavěné vodní nádrže plastová nádrž na vodu pevně připojena k nástavbě vybavena zařízením na dálkovou kontrolu množství přepadové potrubí sloužící k odvzdušnění nádrže při činnosti čerpacího zařízení a odvod vody z nádrže pod vozidlo při jejím přeplnění umístěný na horní části nádrže příruba pro připojení sání čerpadla a plnicí potrubí zakončené kulovým kohoutem a spojkou D25 s víčkem umístěna ve spodní části nádrže Specifikace vysokotlakého čerpadla zabudováno v nákladovém prostoru vlastní spalovací motor typ 3216 hnací jednotka benzinový spalovací motor průtokový naviják (možnost provedení rychlého zásahu), délka hadice 60 m průtok 20 l/min pracovní tlak 90 bar rozsah přiměšování 0-6% Řešení uložení výbavy vozidla, které dodá SDH Pro níže uvedenou výbavu, kterou dodá SDH a výbavu dle vyhlášky řešit uložení: elektrocentrála HERON, 2 kotouče 220V, 1x 380V 1x přenosný osvětlovací stožár kalové čerpadlo HERON + savice průměr 75-6m rozbrušovací pila průměr 50cm + nádoba na vodu motorová pila + nářadí vakuová nosítka + batoh první pomoci oblek včelař + vysavač na včely

5 elektrické čerpadlo Tsurumi 2x dýchací přístroj Dräger PSS x hadice B 6x hadice C Trhací hák 2x lopata 2x smeták záchranný žebřík Objemná a těžká výbava bude uložena na min. 6 ks výsuvných popř. výklopných prvcích, aby bylo možné ji vyjmout z vozidla, bez použití pomocných stupaček, schůdků: spodní 2 ks výsuvných plat s výsuvem min. 70% a nosností přes 200 kg/1 plato další 2 ks plat s výsuvem min. 70% a nosností min. 160 kg/1 plato 5 a 6 plato s nosností min. 100 kg/1 plato
