1 NÁVOD A MONTÁŽ SPRCHOVÉHO BOXU VILMA s nízkou vaničkou Vážený zákazníku, děkujeme Vám, a blahopřejeme, že jste si zakoupili náš výrobek. Jsme ryze ČESKÁ společnost WellMall s.r.o. a dodáváme na náš trh tento výrobek za cenu, ve které není zahrnutá částka na složení a montáž. Přejeme si, aby Vám náš výrobek dobře a účinně sloužil.

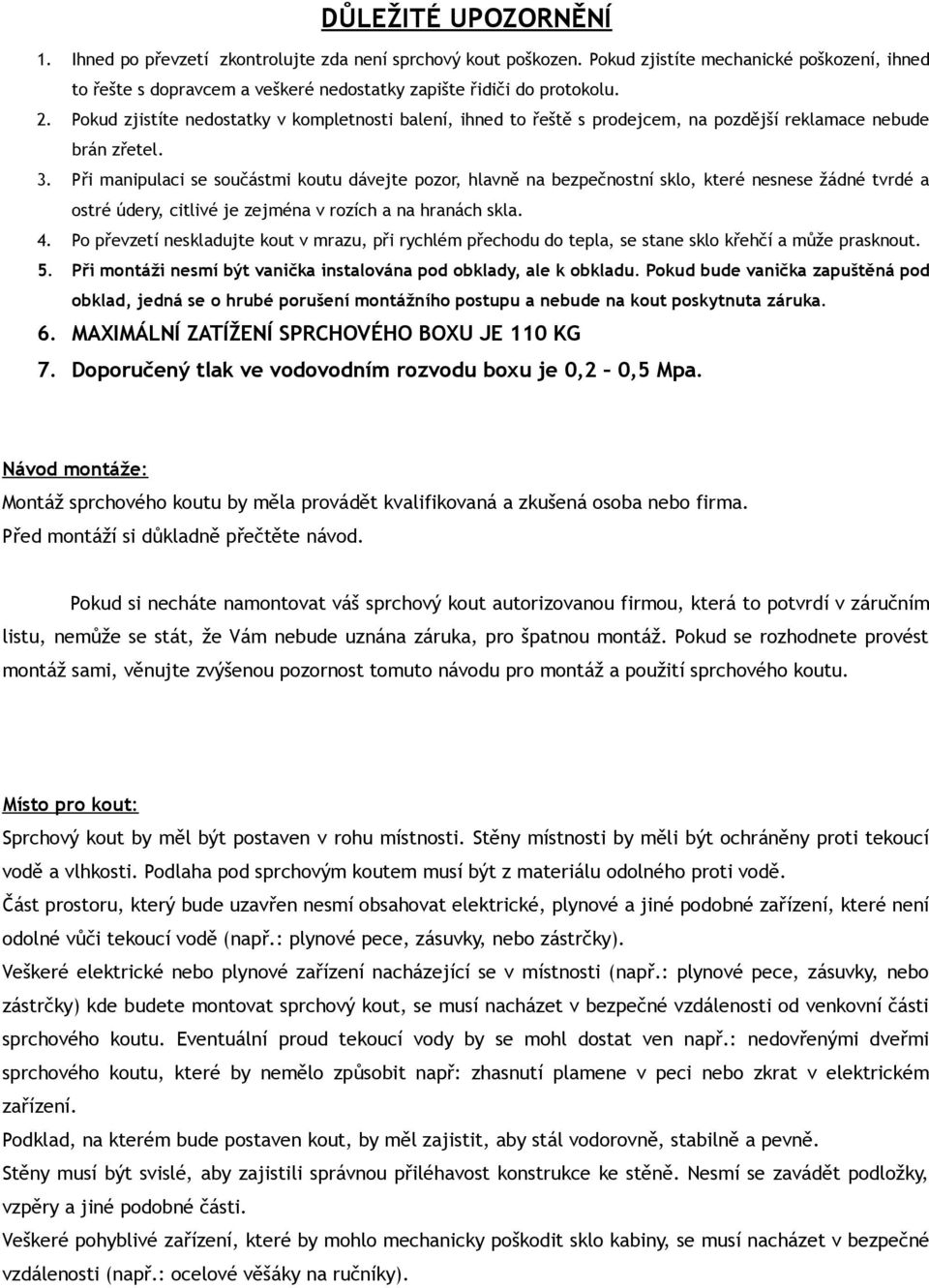

2 DŮLEŽITÉ UPOZORNĚNÍ 1. Ihned po převzetí zkontrolujte zda není sprchový kout poškozen. Pokud zjistíte mechanické poškození, ihned to řešte s dopravcem a veškeré nedostatky zapište řidiči do protokolu. 2. Pokud zjistíte nedostatky v kompletnosti balení, ihned to řeště s prodejcem, na pozdější reklamace nebude brán zřetel. 3. Při manipulaci se součástmi koutu dávejte pozor, hlavně na bezpečnostní sklo, které nesnese žádné tvrdé a ostré údery, citlivé je zejména v rozích a na hranách skla. 4. Po převzetí neskladujte kout v mrazu, při rychlém přechodu do tepla, se stane sklo křehčí a může prasknout. 5. Při montáži nesmí být vanička instalována pod obklady, ale k obkladu. Pokud bude vanička zapuštěná pod obklad, jedná se o hrubé porušení montážního postupu a nebude na kout poskytnuta záruka. 6. MAXIMÁLNÍ ZATÍŽENÍ SPRCHOVÉHO BOXU JE 110 KG 7. Doporučený tlak ve vodovodním rozvodu boxu je 0,2 0,5 Mpa. Návod montáže: Montáž sprchového koutu by měla provádět kvalifikovaná a zkušená osoba nebo firma. Před montáží si důkladně přečtěte návod. Pokud si necháte namontovat váš sprchový kout autorizovanou firmou, která to potvrdí v záručním listu, nemůže se stát, že Vám nebude uznána záruka, pro špatnou montáž. Pokud se rozhodnete provést montáž sami, věnujte zvýšenou pozornost tomuto návodu pro montáž a použití sprchového koutu. Místo pro kout: Sprchový kout by měl být postaven v rohu místnosti. Stěny místnosti by měli být ochráněny proti tekoucí vodě a vlhkosti. Podlaha pod sprchovým koutem musí být z materiálu odolného proti vodě. Část prostoru, který bude uzavřen nesmí obsahovat elektrické, plynové a jiné podobné zařízení, které není odolné vůči tekoucí vodě (např.: plynové pece, zásuvky, nebo zástrčky). Veškeré elektrické nebo plynové zařízení nacházející se v místnosti (např.: plynové pece, zásuvky, nebo zástrčky) kde budete montovat sprchový kout, se musí nacházet v bezpečné vzdálenosti od venkovní části sprchového koutu. Eventuální proud tekoucí vody by se mohl dostat ven např.: nedovřenými dveřmi sprchového koutu, které by nemělo způsobit např: zhasnutí plamene v peci nebo zkrat v elektrickém zařízení. Podklad, na kterém bude postaven kout, by měl zajistit, aby stál vodorovně, stabilně a pevně. Stěny musí být svislé, aby zajistili správnou přiléhavost konstrukce ke stěně. Nesmí se zavádět podložky, vzpěry a jiné podobné části. Veškeré pohyblivé zařízení, které by mohlo mechanicky poškodit sklo kabiny, se musí nacházet v bezpečné vzdálenosti (např.: ocelové věšáky na ručníky).

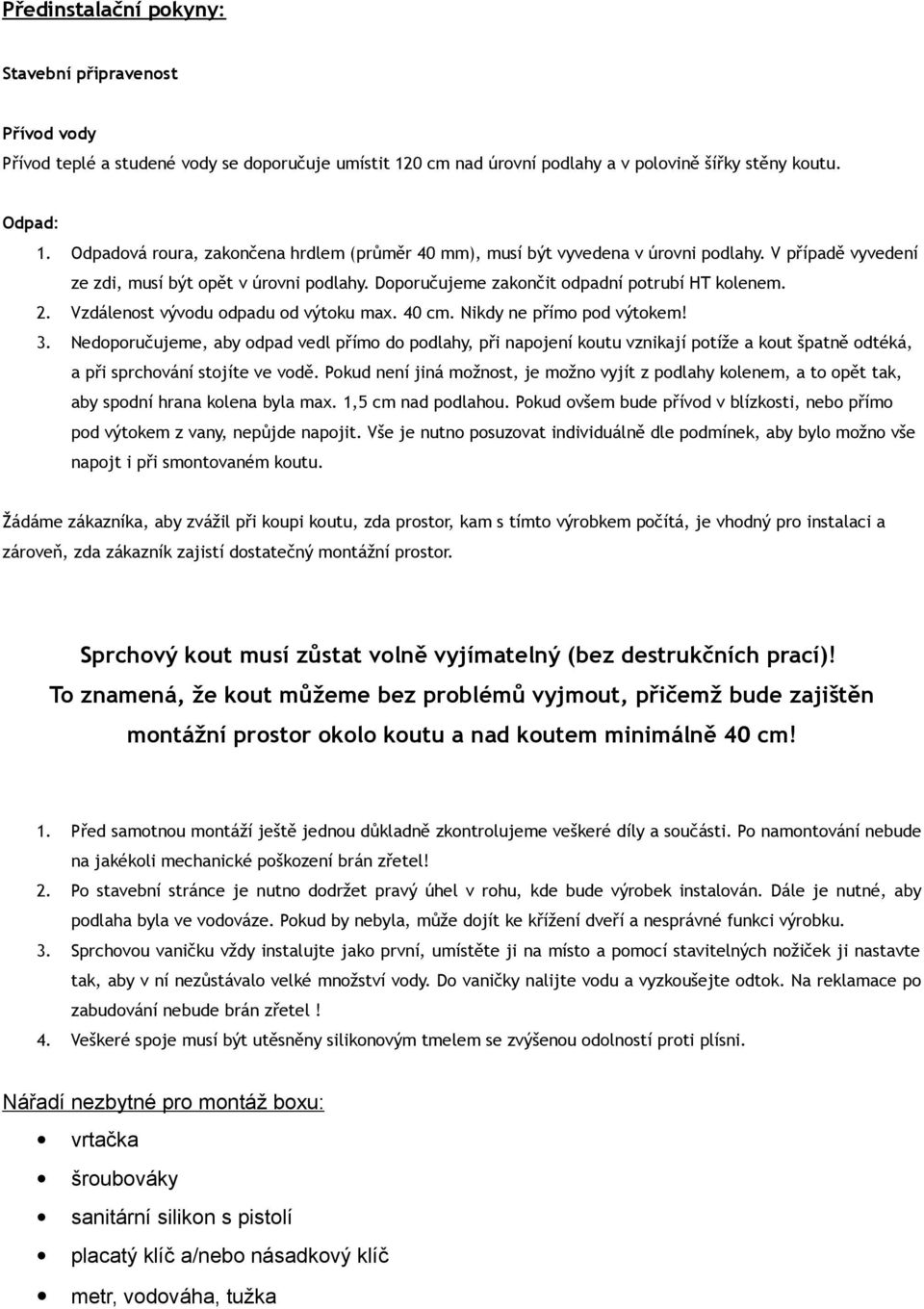

3 Předinstalační pokyny: Stavební připravenost Přívod vody Přívod teplé a studené vody se doporučuje umístit 120 cm nad úrovní podlahy a v polovině šířky stěny koutu. Odpad: 1. Odpadová roura, zakončena hrdlem (průměr 40 mm), musí být vyvedena v úrovni podlahy. V případě vyvedení ze zdi, musí být opět v úrovni podlahy. Doporučujeme zakončit odpadní potrubí HT kolenem. 2. Vzdálenost vývodu odpadu od výtoku max. 40 cm. Nikdy ne přímo pod výtokem! 3. Nedoporučujeme, aby odpad vedl přímo do podlahy, při napojení koutu vznikají potíže a kout špatně odtéká, a při sprchování stojíte ve vodě. Pokud není jiná možnost, je možno vyjít z podlahy kolenem, a to opět tak, aby spodní hrana kolena byla max. 1,5 cm nad podlahou. Pokud ovšem bude přívod v blízkosti, nebo přímo pod výtokem z vany, nepůjde napojit. Vše je nutno posuzovat individuálně dle podmínek, aby bylo možno vše napojt i při smontovaném koutu. Žádáme zákazníka, aby zvážil při koupi koutu, zda prostor, kam s tímto výrobkem počítá, je vhodný pro instalaci a zároveň, zda zákazník zajistí dostatečný montážní prostor. Sprchový kout musí zůstat volně vyjímatelný (bez destrukčních prací)! To znamená, že kout můžeme bez problémů vyjmout, přičemž bude zajištěn montážní prostor okolo koutu a nad koutem minimálně 40 cm! 1. Před samotnou montáží ještě jednou důkladně zkontrolujeme veškeré díly a součásti. Po namontování nebude na jakékoli mechanické poškození brán zřetel! 2. Po stavební stránce je nutno dodržet pravý úhel v rohu, kde bude výrobek instalován. Dále je nutné, aby podlaha byla ve vodováze. Pokud by nebyla, může dojít ke křížení dveří a nesprávné funkci výrobku. 3. Sprchovou vaničku vždy instalujte jako první, umístěte ji na místo a pomocí stavitelných nožiček ji nastavte tak, aby v ní nezůstávalo velké množství vody. Do vaničky nalijte vodu a vyzkoušejte odtok. Na reklamace po zabudování nebude brán zřetel! 4. Veškeré spoje musí být utěsněny silikonovým tmelem se zvýšenou odolností proti plísni. Nářadí nezbytné pro montáž boxu: vrtačka šroubováky sanitární silikon s pistolí placatý klíč a/nebo násadkový klíč metr, vodováha, tužka

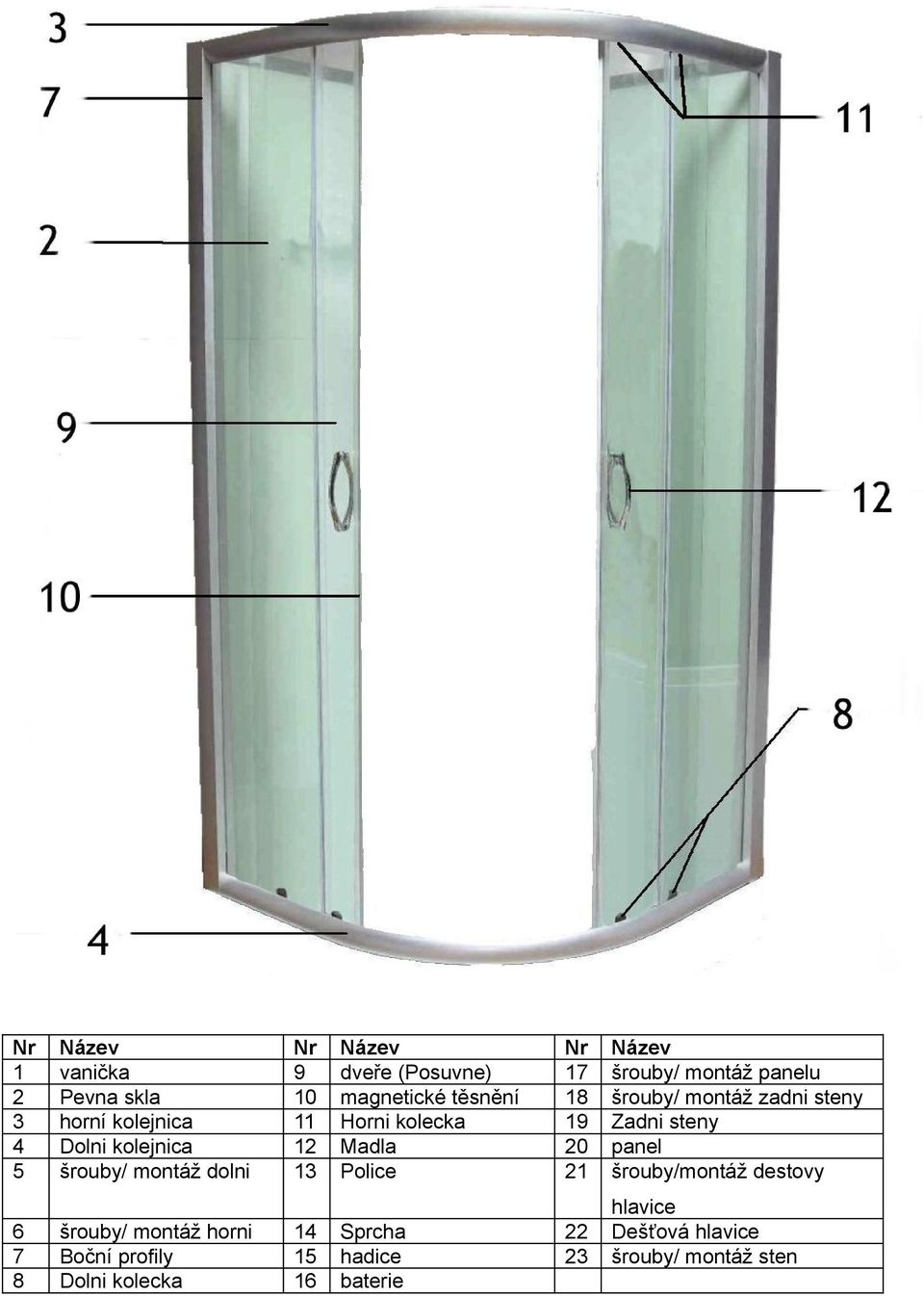

4 Nr Název Nr Název Nr Název 1 vanička 9 dveře (Posuvne) 17 šrouby/ montáž panelu 2 Pevna skla 10 magnetické těsnění 18 šrouby/ montáž zadni steny 3 horní kolejnica 11 Horni kolecka 19 Zadni steny 4 Dolni kolejnica 12 Madla 20 panel 5 šrouby/ montáž dolni 13 Police 21 šrouby/montáž destovy hlavice 6 šrouby/ montáž horni 14 Sprcha 22 Dešťová hlavice 7 Boční profily 15 hadice 23 šrouby/ montáž sten 8 Dolni kolecka 16 baterie

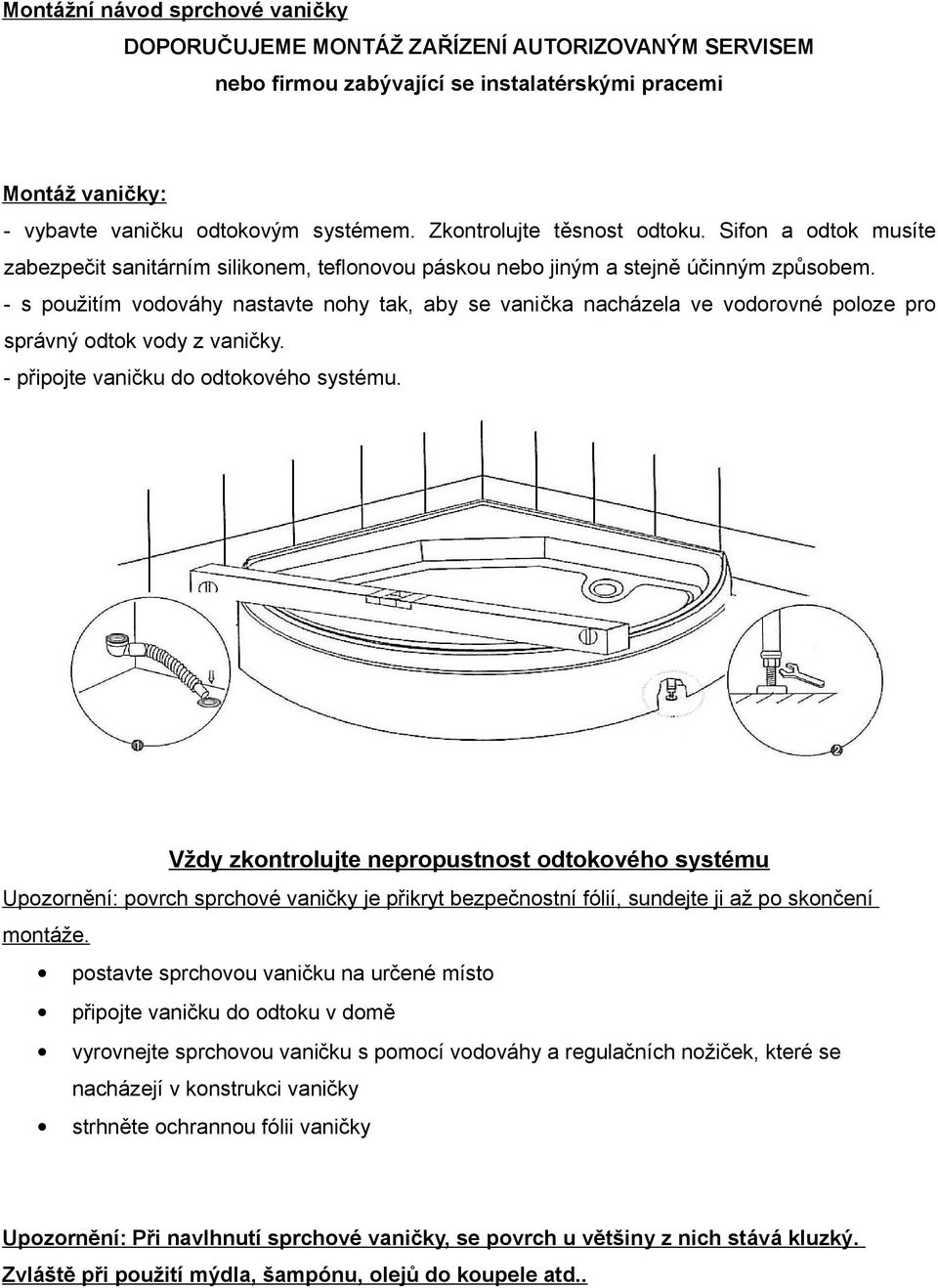

5 Montážní návod sprchové vaničky DOPORUČUJEME MONTÁŽ ZAŘÍZENÍ AUTORIZOVANÝM SERVISEM nebo firmou zabývající se instalatérskými pracemi Montáž vaničky: - vybavte vaničku odtokovým systémem. Zkontrolujte těsnost odtoku. Sifon a odtok musíte zabezpečit sanitárním silikonem, teflonovou páskou nebo jiným a stejně účinným způsobem. - s použitím vodováhy nastavte nohy tak, aby se vanička nacházela ve vodorovné poloze pro správný odtok vody z vaničky. - připojte vaničku do odtokového systému. Vždy zkontrolujte nepropustnost odtokového systému Upozornění: povrch sprchové vaničky je přikryt bezpečnostní fólií, sundejte ji až po skončení montáže. postavte sprchovou vaničku na určené místo připojte vaničku do odtoku v domě vyrovnejte sprchovou vaničku s pomocí vodováhy a regulačních nožiček, které se nacházejí v konstrukci vaničky strhněte ochrannou fólii vaničky Upozornění: Při navlhnutí sprchové vaničky, se povrch u většiny z nich stává kluzký. Zvláště při použití mýdla, šampónu, olejů do koupele atd..

6 Montáž kolejnice a profilů Upozornění: Mezi horní a dolní kolejnicí existuje podstatný rozdíl. V horní vodící liště se nacházejí otvory pro uchycení omezovačů blíže prostředku vodící lišty. Je to dáno tím, že se po horní vodící liště pohybují dvojitá pojezdová kolečka. Montáž bočních skel a dorazů - na nepohyblivé boční skla dejte silikonové těsnění - vsuňte skleněnou stěnu spolu s těsněním do bočního profilu. - takto nachystané boční sklo vsuňte spolu s těsněním do vnějšího zavíracího profilu - po vyrovnání skleněné stěny přišroubuj vnější profil do horní a dolní lišty.

7 Montáž zadního panelu a skleněných stěn - odsuňte vaničku od stěny a postavte na ní ovládací panel-stěnu a zadní panel-stěnu - spojte tyto tři konstrukce šrouby s maticemi Montáž stříšky propojení s konstrukcí vaničky - nasaďte stříšku na horní část kabiny, postavte všechny části do požadované polohy, následovně je vyrovnejte. - po opětovné kontrole postavené konstrukce navrtejte otvory (pokud nejsou již navrtány) do vaničky shodně s otvory umístěné na hliníkových profilech stěn a lišt. - sešroubujte všechny části. - při montáži stříšky postupujte stejným způsobem. - na šrouby s límce použijte záslepky. Upozornění: Na šrouby před zašroubováním nasaďte límec pro záslepky.

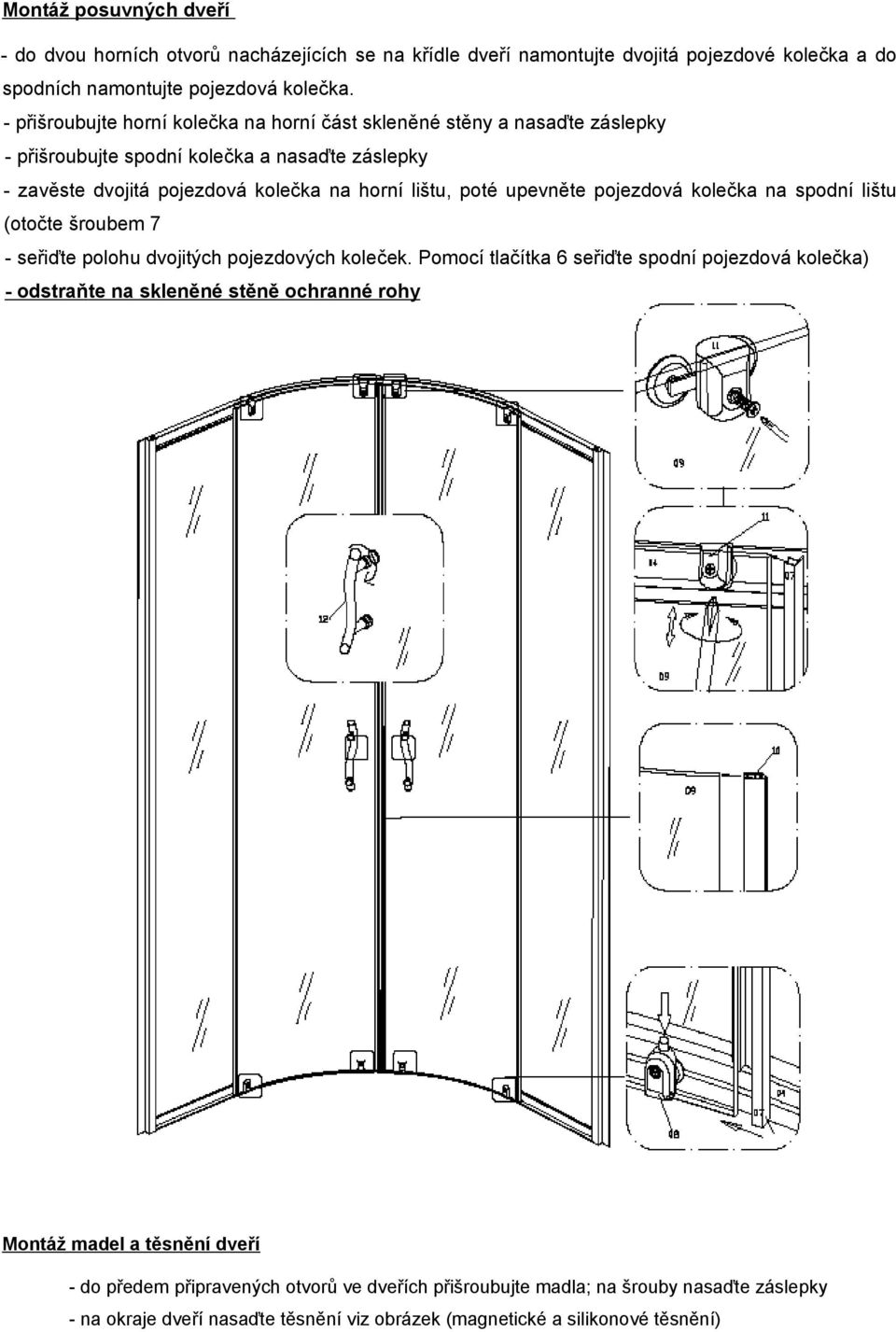

8 Montáž posuvných dveří - do dvou horních otvorů nacházejících se na křídle dveří namontujte dvojitá pojezdové kolečka a do spodních namontujte pojezdová kolečka. - přišroubujte horní kolečka na horní část skleněné stěny a nasaďte záslepky - přišroubujte spodní kolečka a nasaďte záslepky - zavěste dvojitá pojezdová kolečka na horní lištu, poté upevněte pojezdová kolečka na spodní lištu (otočte šroubem 7 - seřiďte polohu dvojitých pojezdových koleček. Pomocí tlačítka 6 seřiďte spodní pojezdová kolečka) - odstraňte na skleněné stěně ochranné rohy Montáž madel a těsnění dveří - do předem připravených otvorů ve dveřích přišroubujte madla; na šrouby nasaďte záslepky - na okraje dveří nasaďte těsnění viz obrázek (magnetické a silikonové těsnění)

9 Zapojení kabiny k vodní instalaci vedení by mělo být připojeno přes vodní ventily na vodovodní systém nacházející se v místnosti. Zřízení ventilů umožní případný demontáž kabiny bez nutnosti vypnutí hlavního uzávěru vody. - přípojky na vodu musíte zapojit shodně s barevným označením (červená horká voda, modrá studená voda) k vývodu směšovači, který se nachází na zadní části ovládacího panelu. - musíte také zapojit horní vývod do sprchy, která se nachází ve stříšce. Tyto spoje by měli být zabezpečeny objímkami. - vodní systém, kterým je vybavena kabina je určen pro instalaci vodní sítě s maximálním tlakem vody od 0,1MPa do 0,5 MPa a teplotě vody nejvýše 90 o C. - pro montáž napájení kabiny vodou musíte použít klíče bez upínací čelisti, které předem zajistíte před případným poškozením kabiny a dílů nejlépe bavlněným hadříkem - po zapojení vody a zařízení (ruční sprcha, horní sprcha) musíte zkontrolovat těsnost celého systému. Kulovy uzaver Vodní vedení v kovovém opletení (přívod vody do baterie sprchového koutu) Vodní potrubí v místnosti

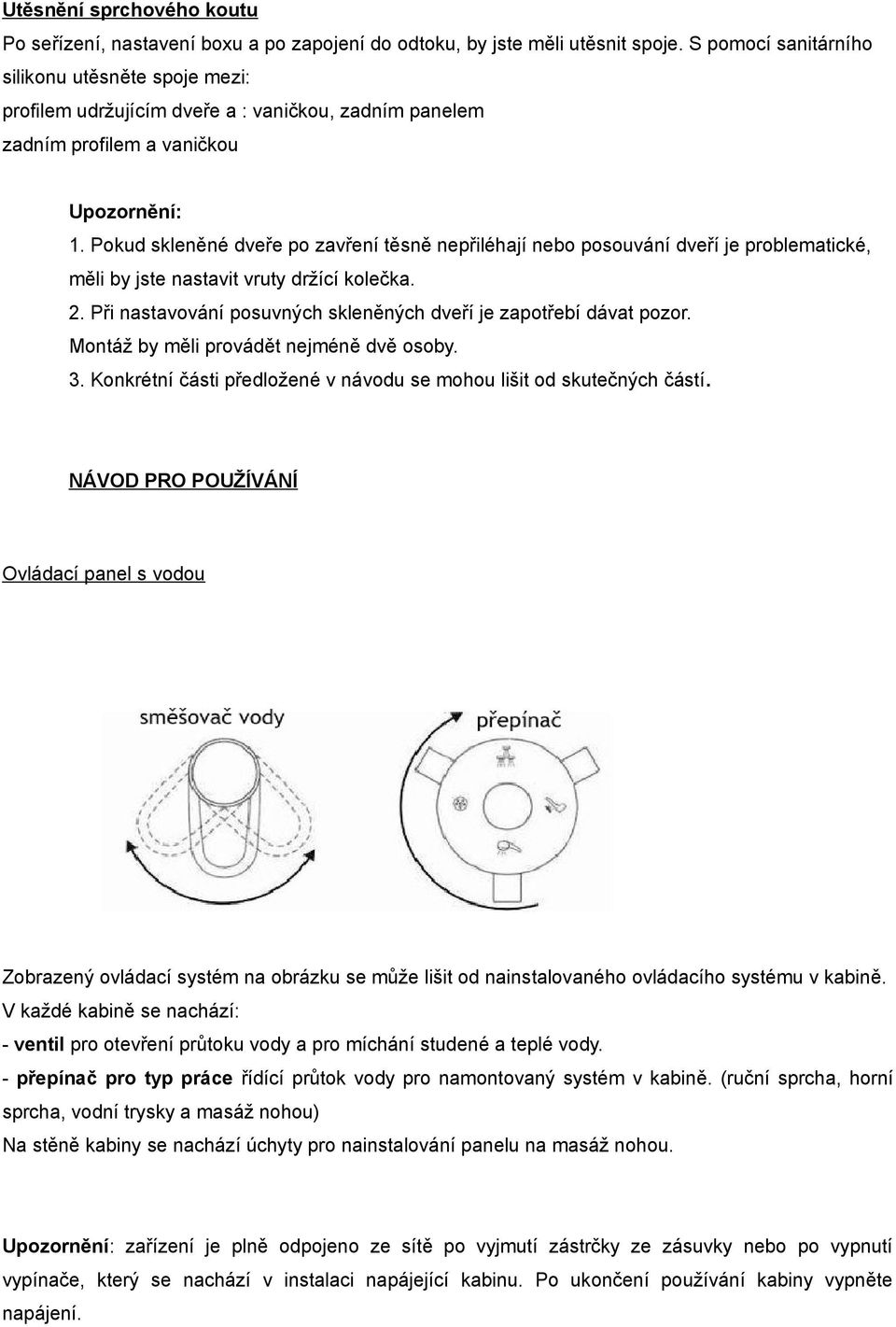

10 Utěsnění sprchového koutu Po seřízení, nastavení boxu a po zapojení do odtoku, by jste měli utěsnit spoje. S pomocí sanitárního silikonu utěsněte spoje mezi: profilem udržujícím dveře a : vaničkou, zadním panelem zadním profilem a vaničkou Upozornění: 1. Pokud skleněné dveře po zavření těsně nepřiléhají nebo posouvání dveří je problematické, měli by jste nastavit vruty držící kolečka. 2. Při nastavování posuvných skleněných dveří je zapotřebí dávat pozor. Montáž by měli provádět nejméně dvě osoby. 3. Konkrétní části předložené v návodu se mohou lišit od skutečných částí. NÁVOD PRO POUŽÍVÁNÍ Ovládací panel s vodou Zobrazený ovládací systém na obrázku se může lišit od nainstalovaného ovládacího systému v kabině. V každé kabině se nachází: - ventil pro otevření průtoku vody a pro míchání studené a teplé vody. - přepínač pro typ práce řídící průtok vody pro namontovaný systém v kabině. (ruční sprcha, horní sprcha, vodní trysky a masáž nohou) Na stěně kabiny se nachází úchyty pro nainstalování panelu na masáž nohou. Upozornění: zařízení je plně odpojeno ze sítě po vyjmutí zástrčky ze zásuvky nebo po vypnutí vypínače, který se nachází v instalaci napájející kabinu. Po ukončení používání kabiny vypněte napájení.

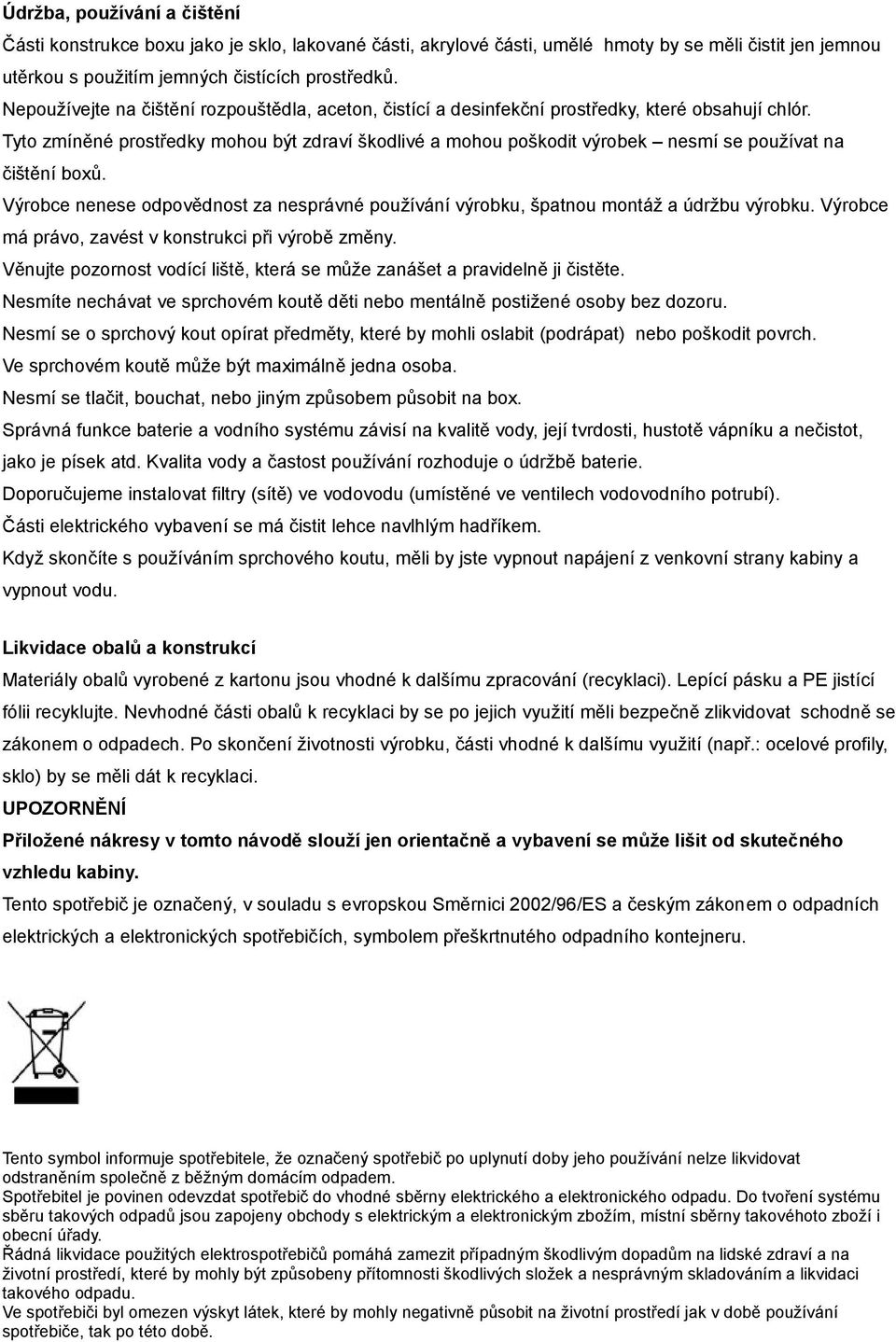

11 Údržba, používání a čištění Části konstrukce boxu jako je sklo, lakované části, akrylové části, umělé hmoty by se měli čistit jen jemnou utěrkou s použitím jemných čistících prostředků. Nepoužívejte na čištění rozpouštědla, aceton, čistící a desinfekční prostředky, které obsahují chlór. Tyto zmíněné prostředky mohou být zdraví škodlivé a mohou poškodit výrobek nesmí se používat na čištění boxů. Výrobce nenese odpovědnost za nesprávné používání výrobku, špatnou montáž a údržbu výrobku. Výrobce má právo, zavést v konstrukci při výrobě změny. Věnujte pozornost vodící liště, která se může zanášet a pravidelně ji čistěte. Nesmíte nechávat ve sprchovém koutě děti nebo mentálně postižené osoby bez dozoru. Nesmí se o sprchový kout opírat předměty, které by mohli oslabit (podrápat) nebo poškodit povrch. Ve sprchovém koutě může být maximálně jedna osoba. Nesmí se tlačit, bouchat, nebo jiným způsobem působit na box. Správná funkce baterie a vodního systému závisí na kvalitě vody, její tvrdosti, hustotě vápníku a nečistot, jako je písek atd. Kvalita vody a častost používání rozhoduje o údržbě baterie. Doporučujeme instalovat filtry (sítě) ve vodovodu (umístěné ve ventilech vodovodního potrubí). Části elektrického vybavení se má čistit lehce navlhlým hadříkem. Když skončíte s používáním sprchového koutu, měli by jste vypnout napájení z venkovní strany kabiny a vypnout vodu. Likvidace obalů a konstrukcí Materiály obalů vyrobené z kartonu jsou vhodné k dalšímu zpracování (recyklaci). Lepící pásku a PE jistící fólii recyklujte. Nevhodné části obalů k recyklaci by se po jejich využití měli bezpečně zlikvidovat schodně se zákonem o odpadech. Po skončení životnosti výrobku, části vhodné k dalšímu využití (např.: ocelové profily, sklo) by se měli dát k recyklaci. UPOZORNĚNÍ Přiložené nákresy v tomto návodě slouží jen orientačně a vybavení se může lišit od skutečného vzhledu kabiny. Tento spotřebič je označený, v souladu s evropskou Směrnici 2002/96/ES a českým zákonem o odpadních elektrických a elektronických spotřebičích, symbolem přeškrtnutého odpadního kontejneru. Tento symbol informuje spotřebitele, že označený spotřebič po uplynutí doby jeho používání nelze likvidovat odstraněním společně z běžným domácím odpadem. Spotřebitel je povinen odevzdat spotřebič do vhodné sběrny elektrického a elektronického odpadu. Do tvoření systému sběru takových odpadů jsou zapojeny obchody s elektrickým a elektronickým zbožím, místní sběrny takovéhoto zboží i obecní úřady. Řádná likvidace použitých elektrospotřebičů pomáhá zamezit případným škodlivým dopadům na lidské zdraví a na životní prostředí, které by mohly být způsobeny přítomnosti škodlivých složek a nesprávným skladováním a likvidaci takového odpadu. Ve spotřebiči byl omezen výskyt látek, které by mohly negativně působit na životní prostředí jak v době používání spotřebiče, tak po této době.
