1 NÁVOD PRO MONTÁŽ A POUŽÍVÁNÍ masážního boxu s hlubokou vanou Prodejce: WellMall s.r.o. Brněnec BRNĚNEC www-levna-koupelna-cz Pro více informací se obracejte na: tel.: , mobil: info@wellmall.cz, info@levna-koupelna.cz

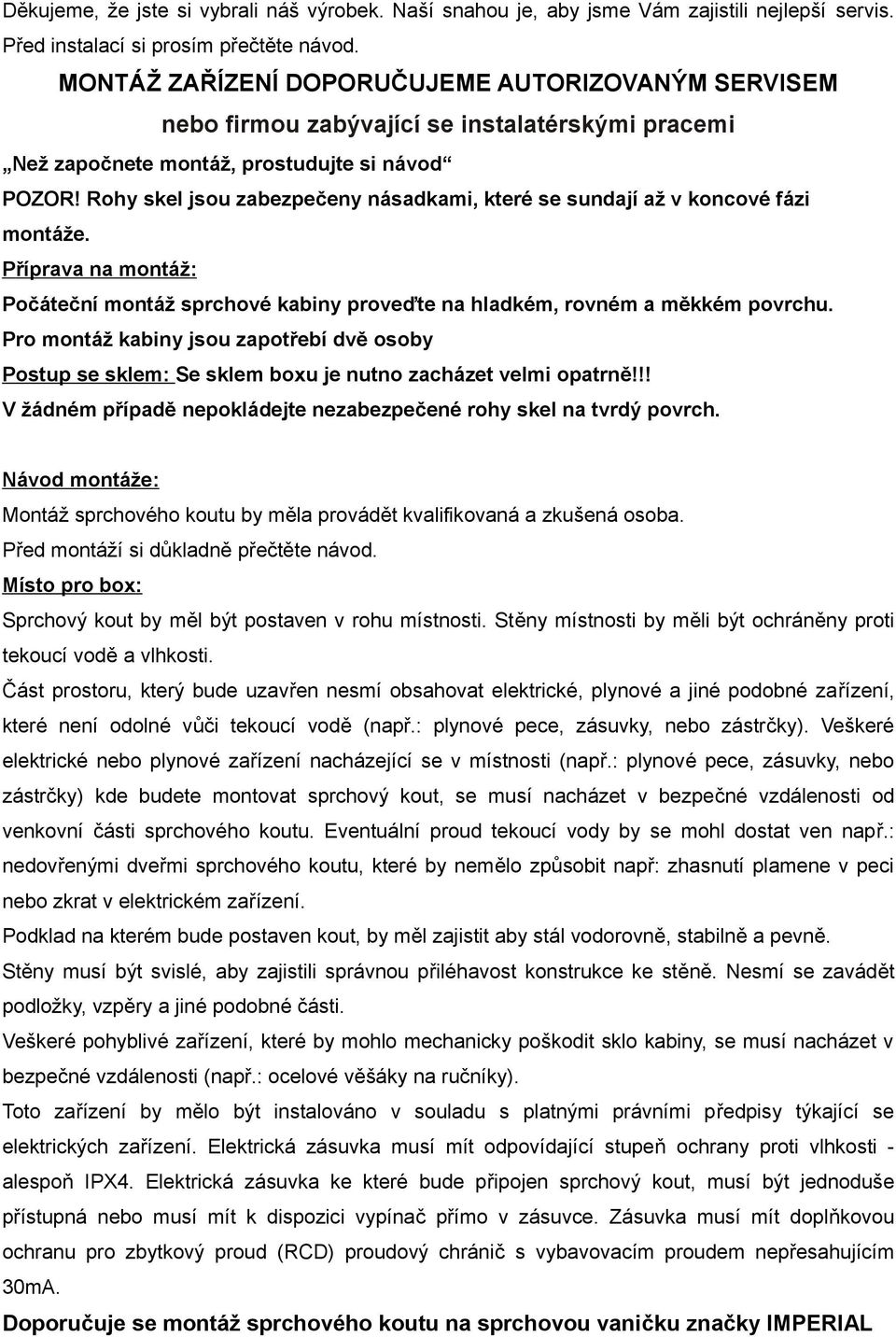

2 Děkujeme, že jste si vybrali náš výrobek. Naší snahou je, aby jsme Vám zajistili nejlepší servis. Před instalací si prosím přečtěte návod. MONTÁŽ ZAŘÍZENÍ DOPORUČUJEME AUTORIZOVANÝM SERVISEM nebo firmou zabývající se instalatérskými pracemi Než započnete montáž, prostudujte si návod POZOR! Rohy skel jsou zabezpečeny násadkami, které se sundají až v koncové fázi montáže. Příprava na montáž: Počáteční montáž sprchové kabiny proveďte na hladkém, rovném a měkkém povrchu. Pro montáž kabiny jsou zapotřebí dvě osoby Postup se sklem: Se sklem boxu je nutno zacházet velmi opatrně!!! V žádném případě nepokládejte nezabezpečené rohy skel na tvrdý povrch. Návod montáže: Montáž sprchového koutu by měla provádět kvalifikovaná a zkušená osoba. Před montáží si důkladně přečtěte návod. Místo pro box: Sprchový kout by měl být postaven v rohu místnosti. Stěny místnosti by měli být ochráněny proti tekoucí vodě a vlhkosti. Část prostoru, který bude uzavřen nesmí obsahovat elektrické, plynové a jiné podobné zařízení, které není odolné vůči tekoucí vodě (např.: plynové pece, zásuvky, nebo zástrčky). Veškeré elektrické nebo plynové zařízení nacházející se v místnosti (např.: plynové pece, zásuvky, nebo zástrčky) kde budete montovat sprchový kout, se musí nacházet v bezpečné vzdálenosti od venkovní části sprchového koutu. Eventuální proud tekoucí vody by se mohl dostat ven např.: nedovřenými dveřmi sprchového koutu, které by nemělo způsobit např: zhasnutí plamene v peci nebo zkrat v elektrickém zařízení. Podklad na kterém bude postaven kout, by měl zajistit aby stál vodorovně, stabilně a pevně. Stěny musí být svislé, aby zajistili správnou přiléhavost konstrukce ke stěně. Nesmí se zavádět podložky, vzpěry a jiné podobné části. Veškeré pohyblivé zařízení, které by mohlo mechanicky poškodit sklo kabiny, se musí nacházet v bezpečné vzdálenosti (např.: ocelové věšáky na ručníky). Toto zařízení by mělo být instalováno v souladu s platnými právními předpisy týkající se elektrických zařízení. Elektrická zásuvka musí mít odpovídající stupeň ochrany proti vlhkosti alespoň IPX4. Elektrická zásuvka ke které bude připojen sprchový kout, musí být jednoduše přístupná nebo musí mít k dispozici vypínač přímo v zásuvce. Zásuvka musí mít doplňkovou ochranu pro zbytkový proud (RCD) proudový chránič s vybavovacím proudem nepřesahujícím 30mA. Doporučuje se montáž sprchového koutu na sprchovou vaničku značky IMPERIAL

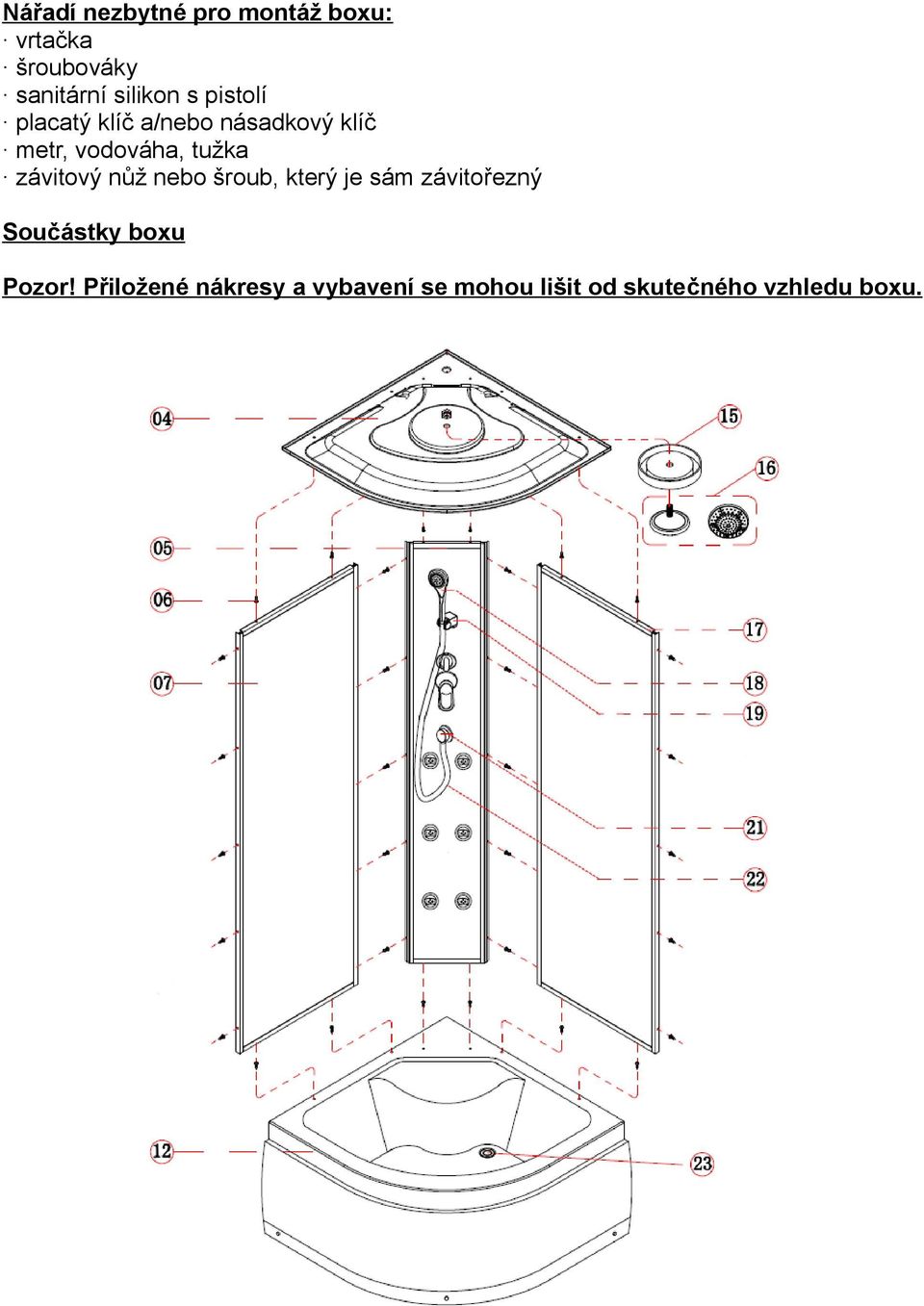

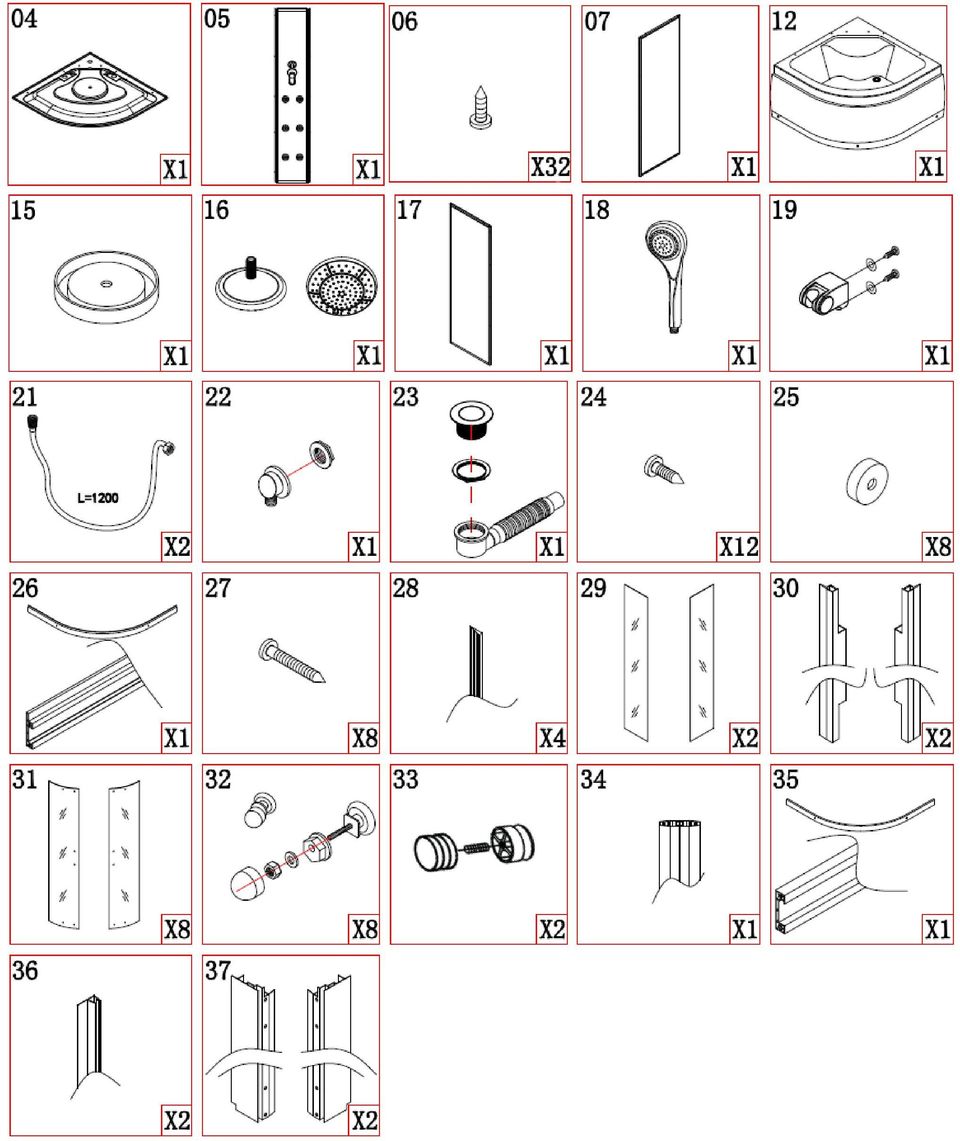

3 Nářadí nezbytné pro montáž boxu: vrtačka šroubováky sanitární silikon s pistolí placatý klíč a/nebo násadkový klíč metr, vodováha, tužka závitový nůž nebo šroub, který je sám závitořezný Součástky boxu Pozor! Přiložené nákresy a vybavení se mohou lišit od skute čného vzhledu boxu.

4

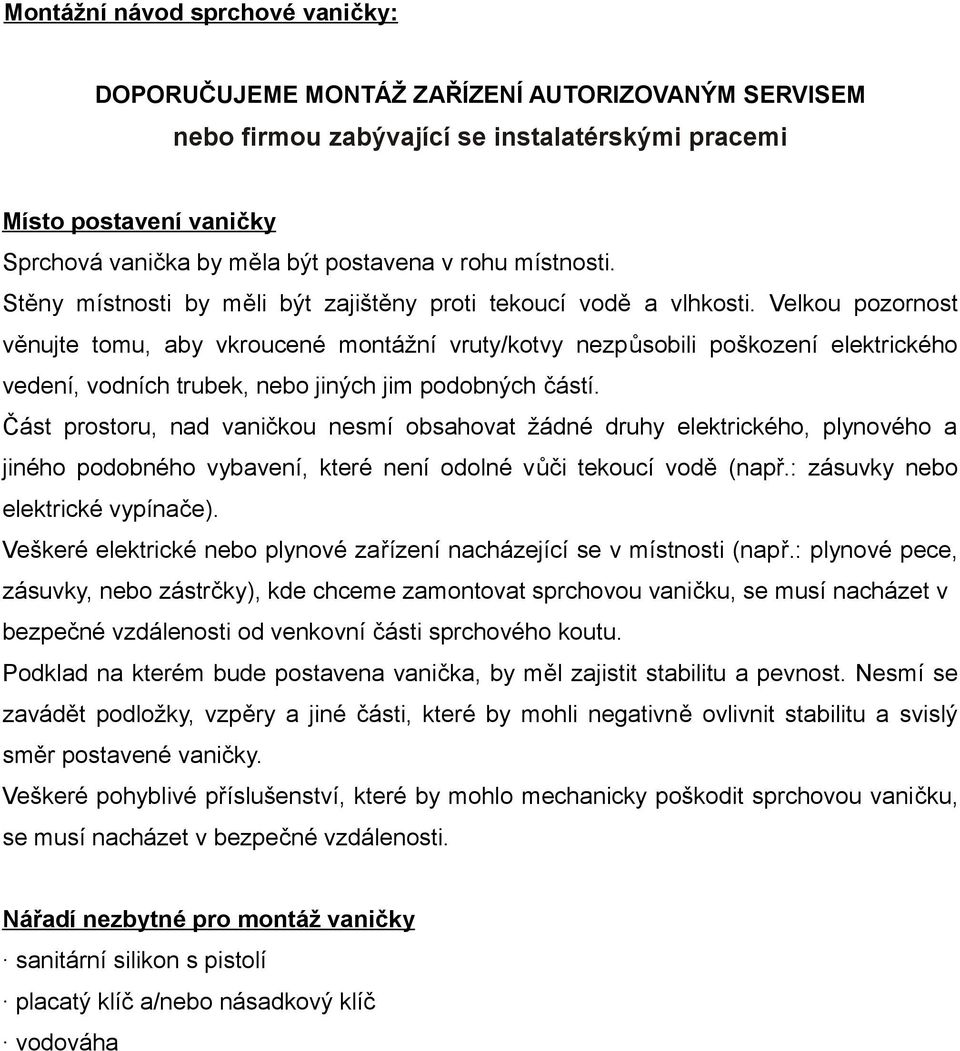

5 Montážní návod sprchové vaničky: DOPORUČUJEME MONTÁŽ ZAŘÍZENÍ AUTORIZOVANÝM SERVISEM nebo firmou zabývající se instalatérskými pracemi Místo postavení vaničky Sprchová vanička by měla být postavena v rohu místnosti. Stěny místnosti by měli být zajištěny proti tekoucí vodě a vlhkosti. Velkou pozornost věnujte tomu, aby vkroucené montážní vruty/kotvy nezpůsobili poškození elektrického vedení, vodních trubek, nebo jiných jim podobných částí. Část prostoru, nad vaničkou nesmí obsahovat žádné druhy elektrického, plynového a jiného podobného vybavení, které není odolné vůči tekoucí vodě (např.: zásuvky nebo elektrické vypínače). Veškeré elektrické nebo plynové zařízení nacházející se v místnosti (např.: plynové pece, zásuvky, nebo zástrčky), kde chceme zamontovat sprchovou vaničku, se musí nacházet v bezpečné vzdálenosti od venkovní části sprchového koutu. Podklad na kterém bude postavena vanička, by měl zajistit stabilitu a pevnost. Nesmí se zavádět podložky, vzpěry a jiné části, které by mohli negativně ovlivnit stabilitu a svislý směr postavené vaničky. Veškeré pohyblivé příslušenství, které by mohlo mechanicky poškodit sprchovou vaničku, se musí nacházet v bezpečné vzdálenosti. Nářadí nezbytné pro montáž vaničky sanitární silikon s pistolí placatý klíč a/nebo násadkový klíč vodováha

6 Montáž vaničky:

7 pokud výrobce nenamontoval odtokový systém, přimontujte odtokový systém do vaničky. Zkontrolujte odtok vody, pokud není pevně zamontován, přilepte ho silikonem. Vždy zkontrolujte těsnost odtokového systému Upozornění: povrch sprchové vaničky je přikryt bezpečnostní fólií, sundejte ji až po skončení montáže. postavte sprchovou vaničku na určené místo připojte vaničku do odtoku v domě vyrovnejte sprchovou vaničku s pomocí vodováhy a regulačních nožiček, které se nacházejí v konstrukci vaničky strhněte ochrannou fólii vaničky povrch vaničky, který přiléhá ke stěnám, utěsněte silikonem, pokud na vaničku bude namontován box, utěsněte ji silikonem až po montáži

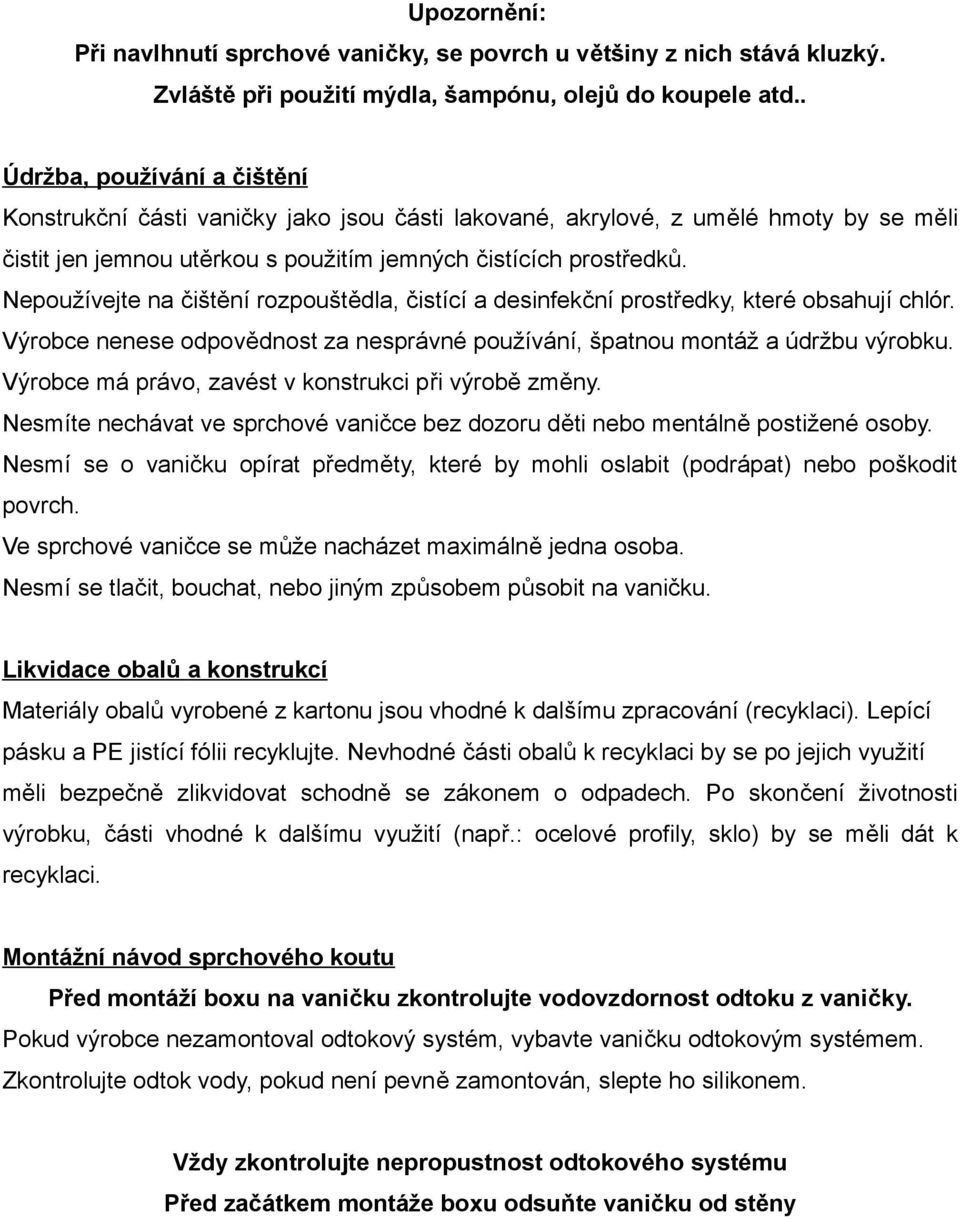

8 Upozornění: Při navlhnutí sprchové vaničky, se povrch u většiny z nich stává kluzký. Zvláště při použití mýdla, šampónu, olejů do koupele atd.. Údržba, používání a čištění Konstrukční části vaničky jako jsou části lakované, akrylové, z umělé hmoty by se měli čistit jen jemnou utěrkou s použitím jemných čistících prostředků. Nepoužívejte na čištění rozpouštědla, čistící a desinfekční prostředky, které obsahují chlór. Výrobce nenese odpovědnost za nesprávné používání, špatnou montáž a údržbu výrobku. Výrobce má právo, zavést v konstrukci při výrobě změny. Nesmíte nechávat ve sprchové vaničce bez dozoru děti nebo mentálně postižené osoby. Nesmí se o vaničku opírat předměty, které by mohli oslabit (podrápat) nebo poškodit povrch. Ve sprchové vaničce se může nacházet maximálně jedna osoba. Nesmí se tlačit, bouchat, nebo jiným způsobem působit na vaničku. Likvidace obalů a konstrukcí Materiály obalů vyrobené z kartonu jsou vhodné k dalšímu zpracování (recyklaci). Lepící pásku a PE jistící fólii recyklujte. Nevhodné části obalů k recyklaci by se po jejich využití měli bezpečně zlikvidovat schodně se zákonem o odpadech. Po skončení životnosti výrobku, části vhodné k dalšímu využití (např.: ocelové profily, sklo) by se měli dát k recyklaci. Montážní návod sprchového koutu Před montáží boxu na vaničku zkontrolujte vodovzdornost odtoku z vaničky. Pokud výrobce nezamontoval odtokový systém, vybavte vaničku odtokovým systémem. Zkontrolujte odtok vody, pokud není pevně zamontován, slepte ho silikonem. Vždy zkontrolujte nepropustnost odtokového systému Před začátkem montáže boxu odsuňte vaničku od stěny

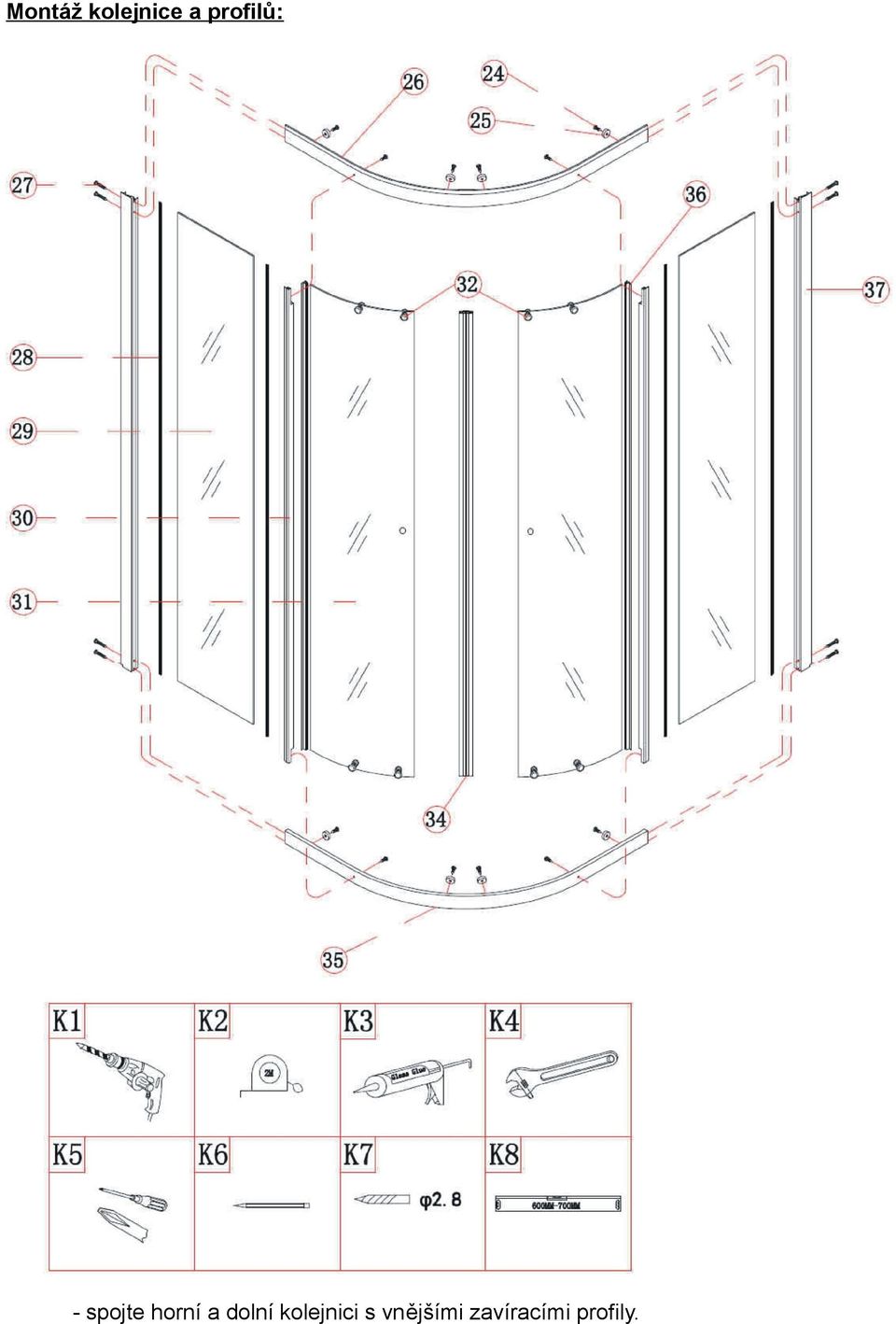

9 Montáž kolejnice a profilů: - spojte horní a dolní kolejnici s vnějšími zavíracími profily.

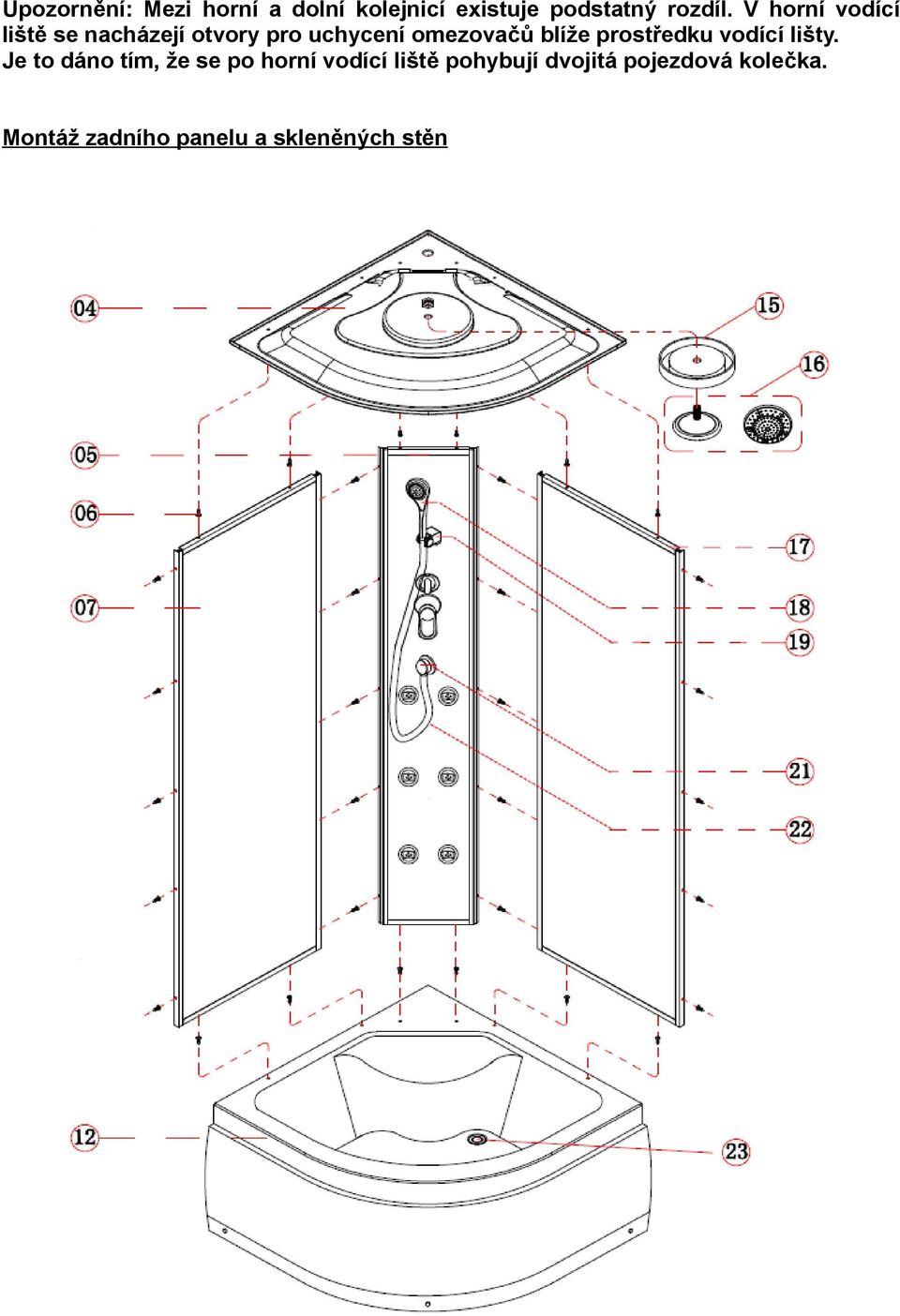

10 Upozornění: Mezi horní a dolní kolejnicí existuje podstatný rozdíl. V horní vodící liště se nacházejí otvory pro uchycení omezovačů blíže prostředku vodící lišty. Je to dáno tím, že se po horní vodící liště pohybují dvojitá pojezdová kolečka. Montáž zadního panelu a skleněných stěn

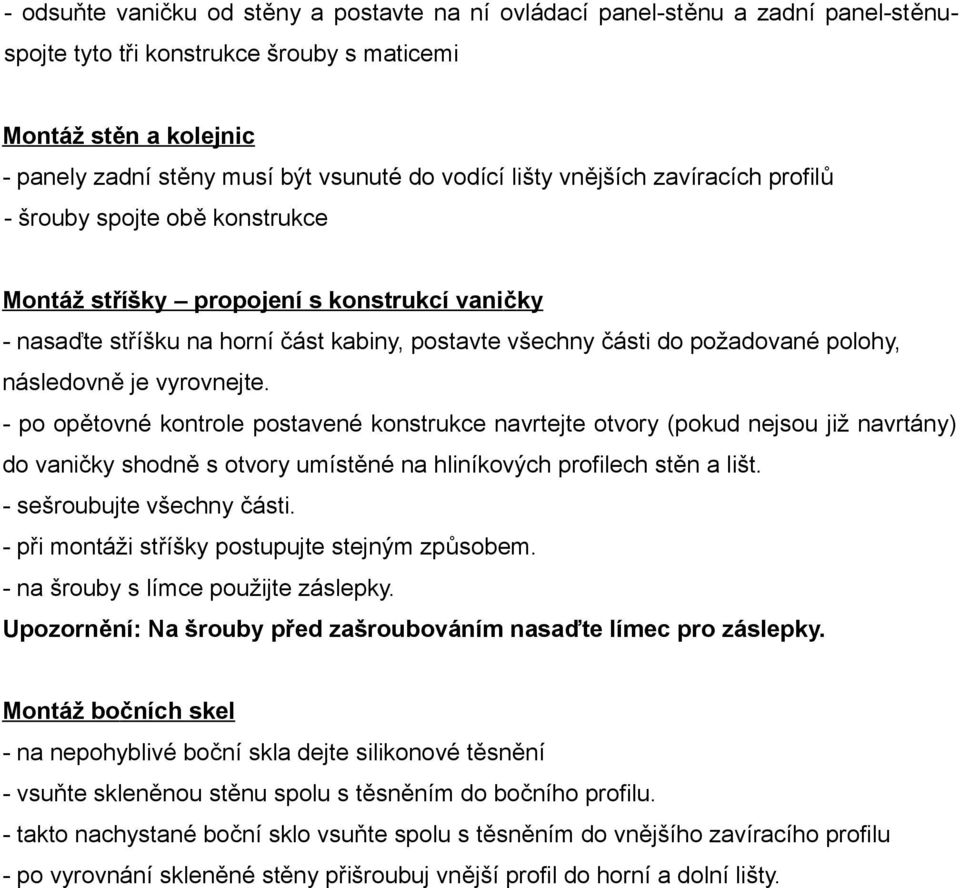

11 - odsuňte vaničku od stěny a postavte na ní ovládací panel-stěnu a zadní panel-stěnuspojte tyto tři konstrukce šrouby s maticemi Montáž stěn a kolejnic - panely zadní stěny musí být vsunuté do vodící lišty vnějších zavíracích profilů - šrouby spojte obě konstrukce Montáž stříšky propojení s konstrukcí vaničky - nasaďte stříšku na horní část kabiny, postavte všechny části do požadované polohy, následovně je vyrovnejte. - po opětovné kontrole postavené konstrukce navrtejte otvory (pokud nejsou již navrtány) do vaničky shodně s otvory umístěné na hliníkových profilech stěn a lišt. - sešroubujte všechny části. - při montáži stříšky postupujte stejným způsobem. - na šrouby s límce použijte záslepky. Upozornění: Na šrouby před zašroubováním nasaďte límec pro záslepky. Montáž bočních skel - na nepohyblivé boční skla dejte silikonové těsnění - vsuňte skleněnou stěnu spolu s těsněním do bočního profilu. - takto nachystané boční sklo vsuňte spolu s těsněním do vnějšího zavíracího profilu - po vyrovnání skleněné stěny přišroubuj vnější profil do horní a dolní lišty.

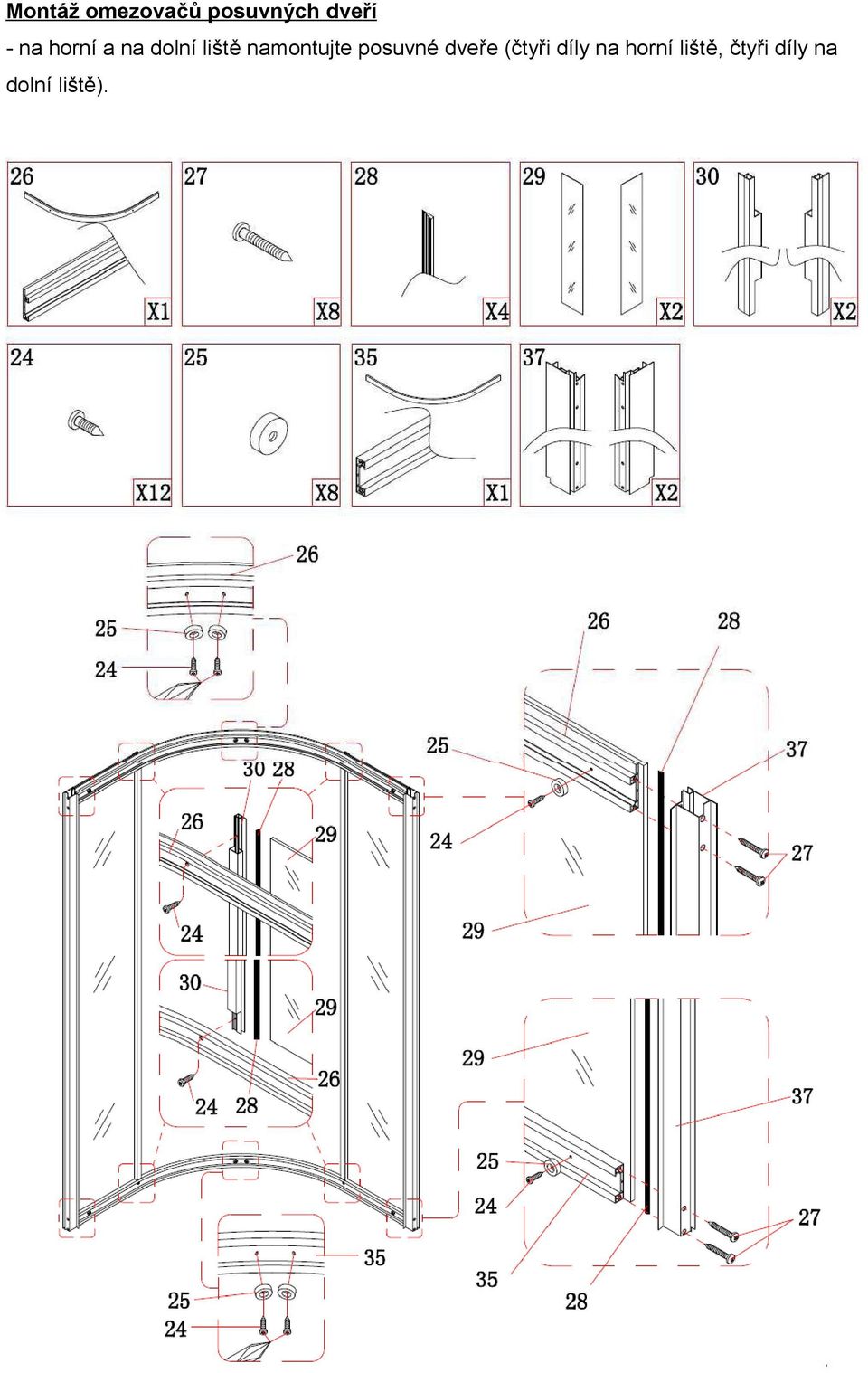

12 Montáž omezovačů posuvných dveří - na horní a na dolní liště namontujte posuvné dveře (čtyři díly na horní liště, čtyři díly na dolní liště).

13 Montáž posuvných dveří - do dvou horních otvorů nacházejících se na křídle dveří namontujte dvojitá pojezdové kolečka a do spodních namontujte pojezdová kolečka. - přišroubujte horní kolečka na horní část skleněné stěny a nasaďte záslepky - přišroubujte spodní kolečka a nasaďte záslepky - zavěste dvojitá pojezdová kolečka na horní lištu, poté upevněte pojezdová kolečka na spodní lištu (otočte šroubem 7 - seřiďte polohu dvojitých pojezdových koleček. Pomocí tlačítka 6 seřiďte spodní pojezdová kolečka) - odstraňte na skleněné stěně ochranné rohy Montáž madel a těsnění dveří - do předem připravených otvorů ve dveřích přišroubujte madla; na šrouby nasaďte záslepky - na okraje dveří nasaďte těsnění viz obrázek (magnetické a silikonové těsnění)

14 Zapojení kabiny k vodní instalaci: - vedení by mělo být připojeno přes vodní ventily na vodovodní systém nacházející se v místnosti. Zřízení ventilů umožní případný demontáž kabiny bez nutnosti vypnutí hlavního uzávěru vody. - přípojky na vodu musíte zapojit shodně s barevným označením (červená horká voda, modrá studená voda) k vývodu směšovači, který se nachází na zadní části ovládacího panelu. - musíte také zapojit horní vývod do sprchy, která se nachází ve stříšce. Tyto spoje by měli být zabezpečeny objímkami. - vodní systém, kterým je vybavena kabina je určen pro instalaci vodní sítě s maximálním tlakem vody od 0,1MPa do 0,5 MPa a teplotě vody nejvýše 90 C.

15 - pro montáž napájení kabiny vodou musíte použít klí če bez upínací čelisti, které předem zajistíte před případným poškozením kabiny a díl ů nejlépe bavlněným hadříkem - po zapojení vody a zařízení (ruční sprcha, horní sprcha) musíte zkontrolovat těsnost celého systému. Utěsnění sprchového koutu Po seřízení, nastavení boxu a po zapojení do odtoku, by jste měli utěsnit spoje. S pomocí sanitárního silikonu utěsněte spoje mezi: profilem udržujícím dveře a : vaničkou, zadním panelem zadním profilem a vaničkou Upozornění: 1. Pokud skleněné dveře po zavření těsně nepřiléhají nebo posouvání dveří je problematické, měli by jste nastavit vruty držící kolečka. 2. Při nastavování posuvných skleněných dveří je zapotřebí dávat pozor. Montáž by měli provádět nejméně dvě osoby. 3. Konkrétní části předložené v návodu se mohou lišit od skutečných částí.

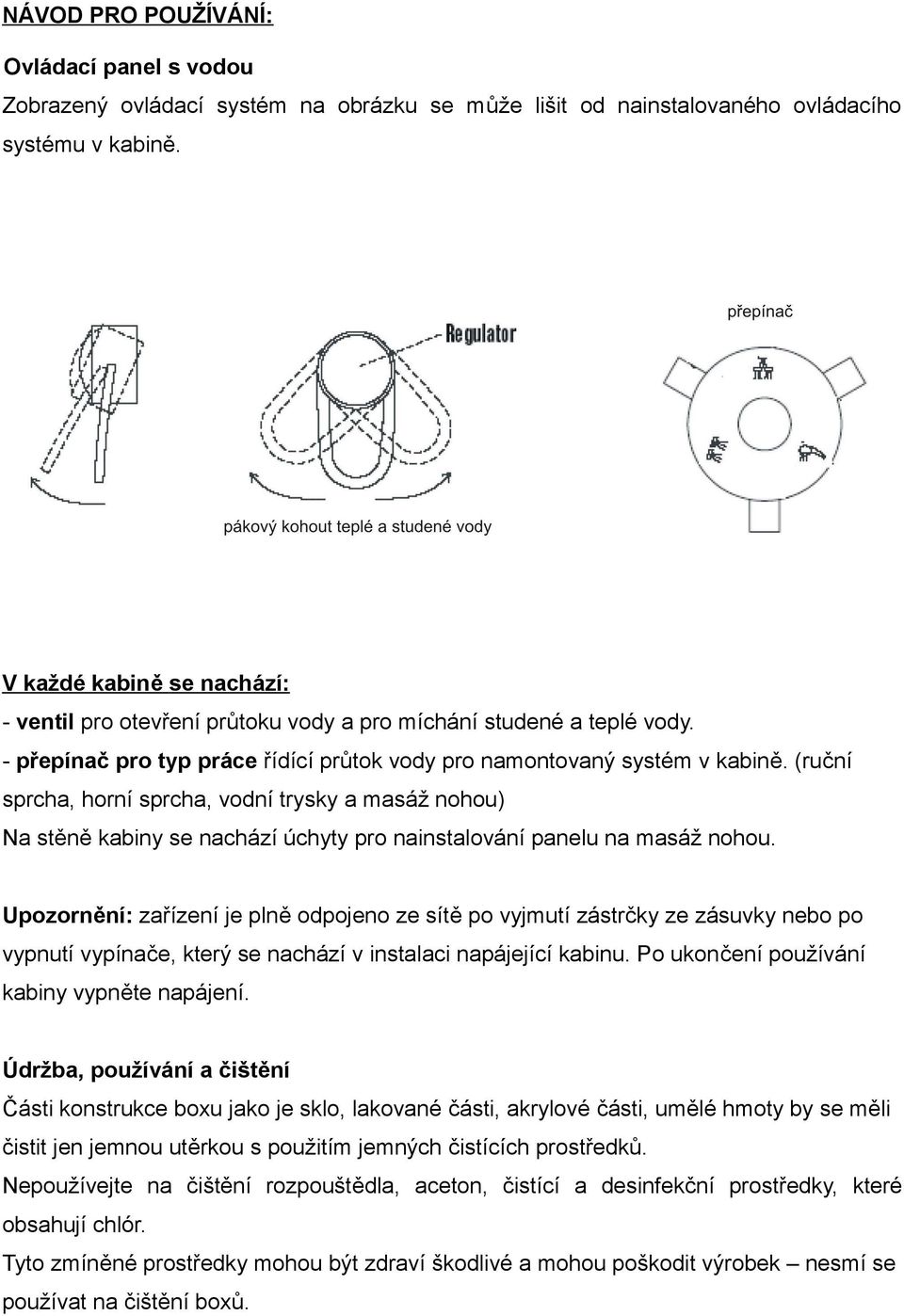

16 NÁVOD PRO POUŽÍVÁNÍ: Ovládací panel s vodou Zobrazený ovládací systém na obrázku se může lišit od nainstalovaného ovládacího systému v kabině. V každé kabině se nachází: - ventil pro otevření průtoku vody a pro míchání studené a teplé vody. - přepínač pro typ práce řídící průtok vody pro namontovaný systém v kabině. (ruční sprcha, horní sprcha, vodní trysky a masáž nohou) Na stěně kabiny se nachází úchyty pro nainstalování panelu na masáž nohou. Upozornění: zařízení je plně odpojeno ze sítě po vyjmutí zástrčky ze zásuvky nebo po vypnutí vypínače, který se nachází v instalaci napájející kabinu. Po ukončení používání kabiny vypněte napájení. Údržba, používání a čištění Části konstrukce boxu jako je sklo, lakované části, akrylové části, umělé hmoty by se měli čistit jen jemnou utěrkou s použitím jemných čistících prostředků. Nepoužívejte na čištění rozpouštědla, aceton, čistící a desinfekční prostředky, které obsahují chlór. Tyto zmíněné prostředky mohou být zdraví škodlivé a mohou poškodit výrobek nesmí se používat na čištění boxů.

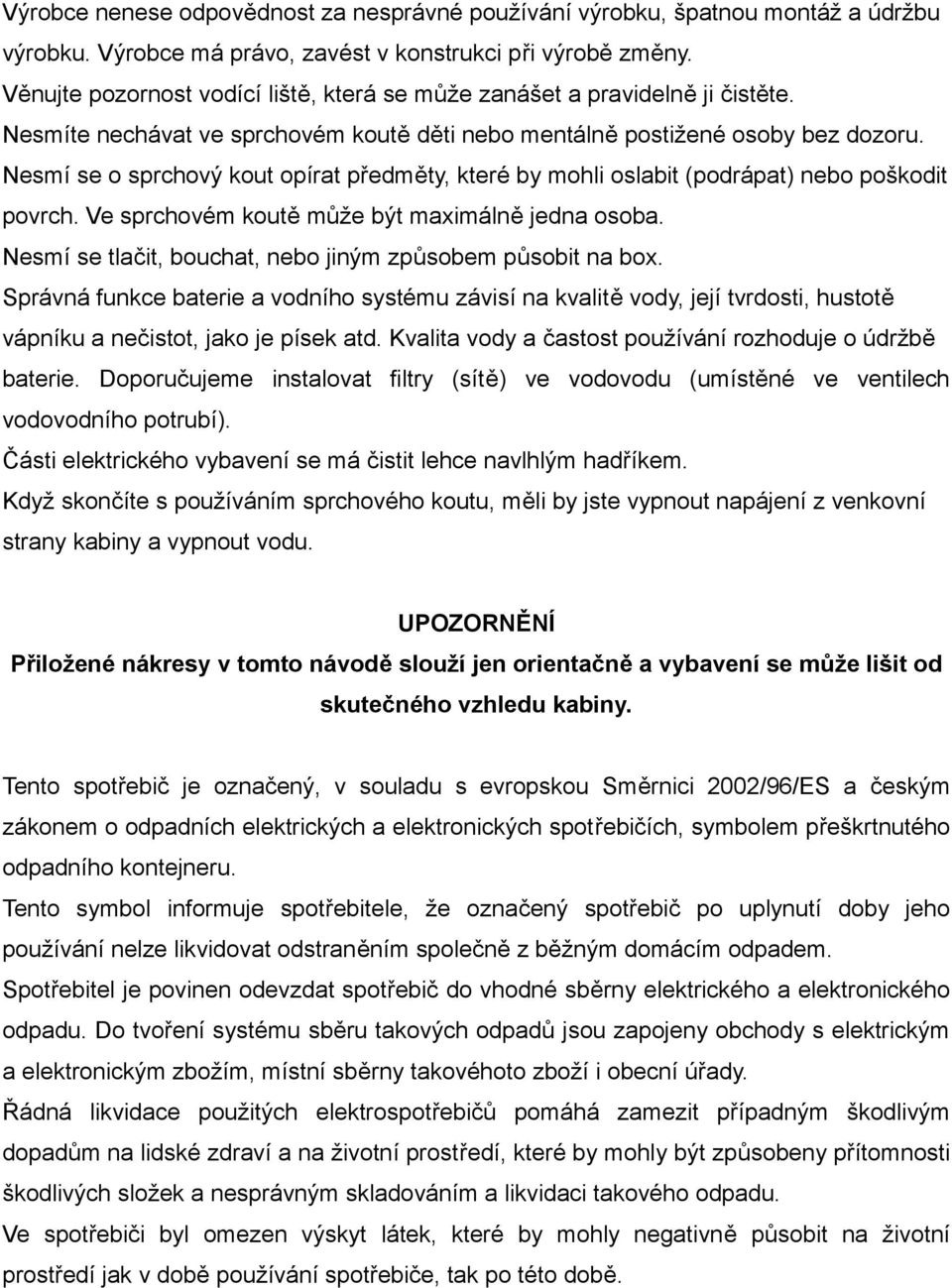

17 Výrobce nenese odpovědnost za nesprávné používání výrobku, špatnou montáž a údržbu výrobku. Výrobce má právo, zavést v konstrukci při výrobě změny. Věnujte pozornost vodící liště, která se může zanášet a pravidelně ji čistěte. Nesmíte nechávat ve sprchovém koutě děti nebo mentálně postižené osoby bez dozoru. Nesmí se o sprchový kout opírat předměty, které by mohli oslabit (podrápat) nebo poškodit povrch. Ve sprchovém koutě může být maximálně jedna osoba. Nesmí se tlačit, bouchat, nebo jiným způsobem působit na box. Správná funkce baterie a vodního systému závisí na kvalitě vody, její tvrdosti, hustotě vápníku a nečistot, jako je písek atd. Kvalita vody a častost používání rozhoduje o údržbě baterie. Doporučujeme instalovat filtry (sítě) ve vodovodu (umístěné ve ventilech vodovodního potrubí). Části elektrického vybavení se má čistit lehce navlhlým hadříkem. Když skončíte s používáním sprchového koutu, měli by jste vypnout napájení z venkovní strany kabiny a vypnout vodu. UPOZORNĚNÍ Přiložené nákresy v tomto návodě slouží jen orientačně a vybavení se může lišit od skutečného vzhledu kabiny. Tento spotřebič je označený, v souladu s evropskou Směrnici 2002/96/ES a českým zákonem o odpadních elektrických a elektronických spotřebičích, symbolem přeškrtnutého odpadního kontejneru. Tento symbol informuje spotřebitele, že označený spotřebič po uplynutí doby jeho používání nelze likvidovat odstraněním společně z běžným domácím odpadem. Spotřebitel je povinen odevzdat spotřebič do vhodné sběrny elektrického a elektronického odpadu. Do tvoření systému sběru takových odpadů jsou zapojeny obchody s elektrickým a elektronickým zbožím, místní sběrny takovéhoto zboží i obecní úřady. Řádná likvidace použitých elektrospotřebičů pomáhá zamezit případným škodlivým dopadům na lidské zdraví a na životní prostředí, které by mohly být způsobeny přítomnosti škodlivých složek a nesprávným skladováním a likvidaci takového odpadu. Ve spotřebiči byl omezen výskyt látek, které by mohly negativně působit na životní prostředí jak v době používání spotřebiče, tak po této době.
