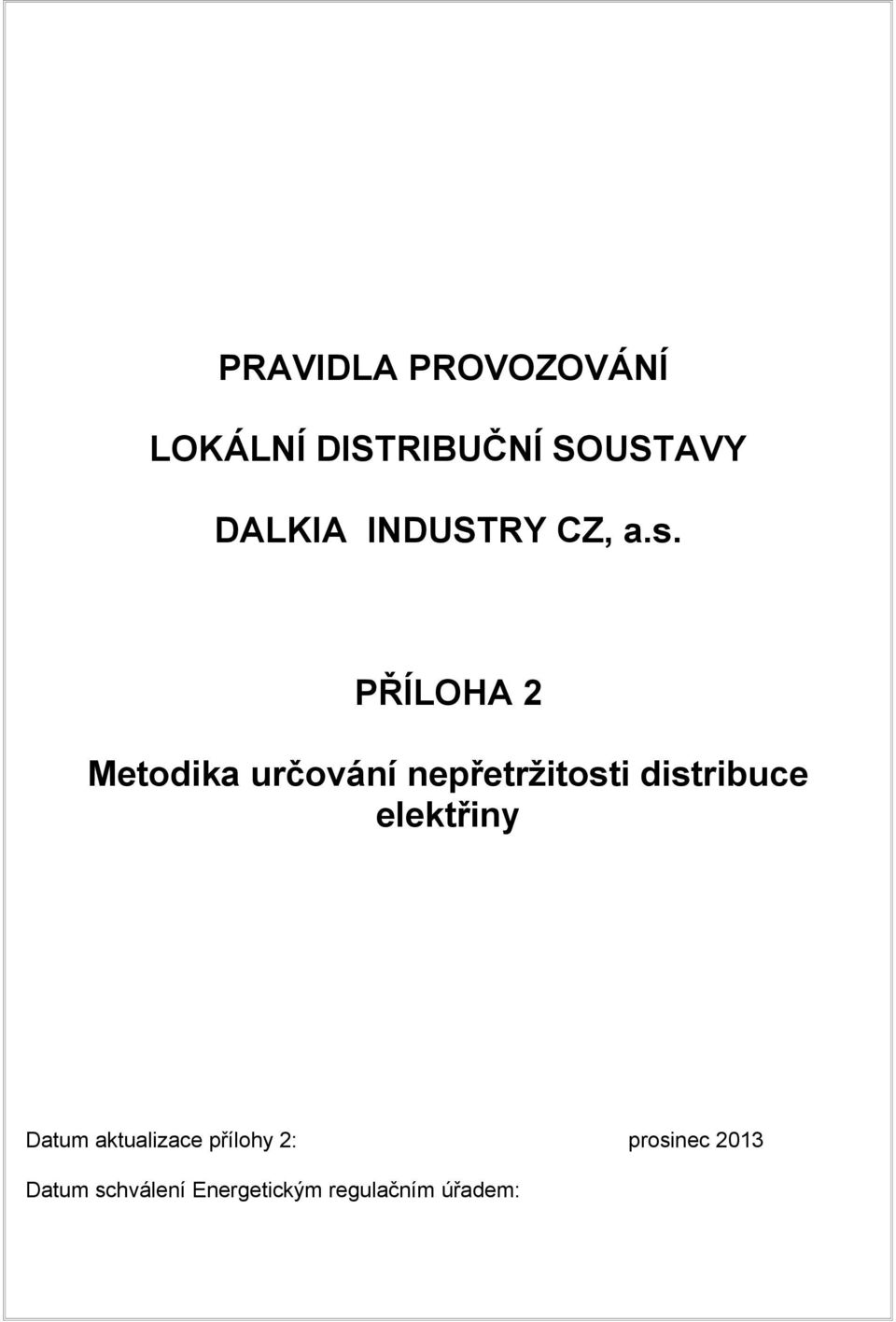

1 PRAVIDLA PROVOZOVÁNÍ LOKÁLNÍ DISTRIBUČNÍ SOUSTAVY DALKIA INDUSTRY CZ, a.s. PŘÍLOHA 2 Metodika určování nepřetržitosti distribuce elektřiny Datum aktualizace příloy 2: prosinec 2013 Datum scválení Energetickým regulačním úřadem:

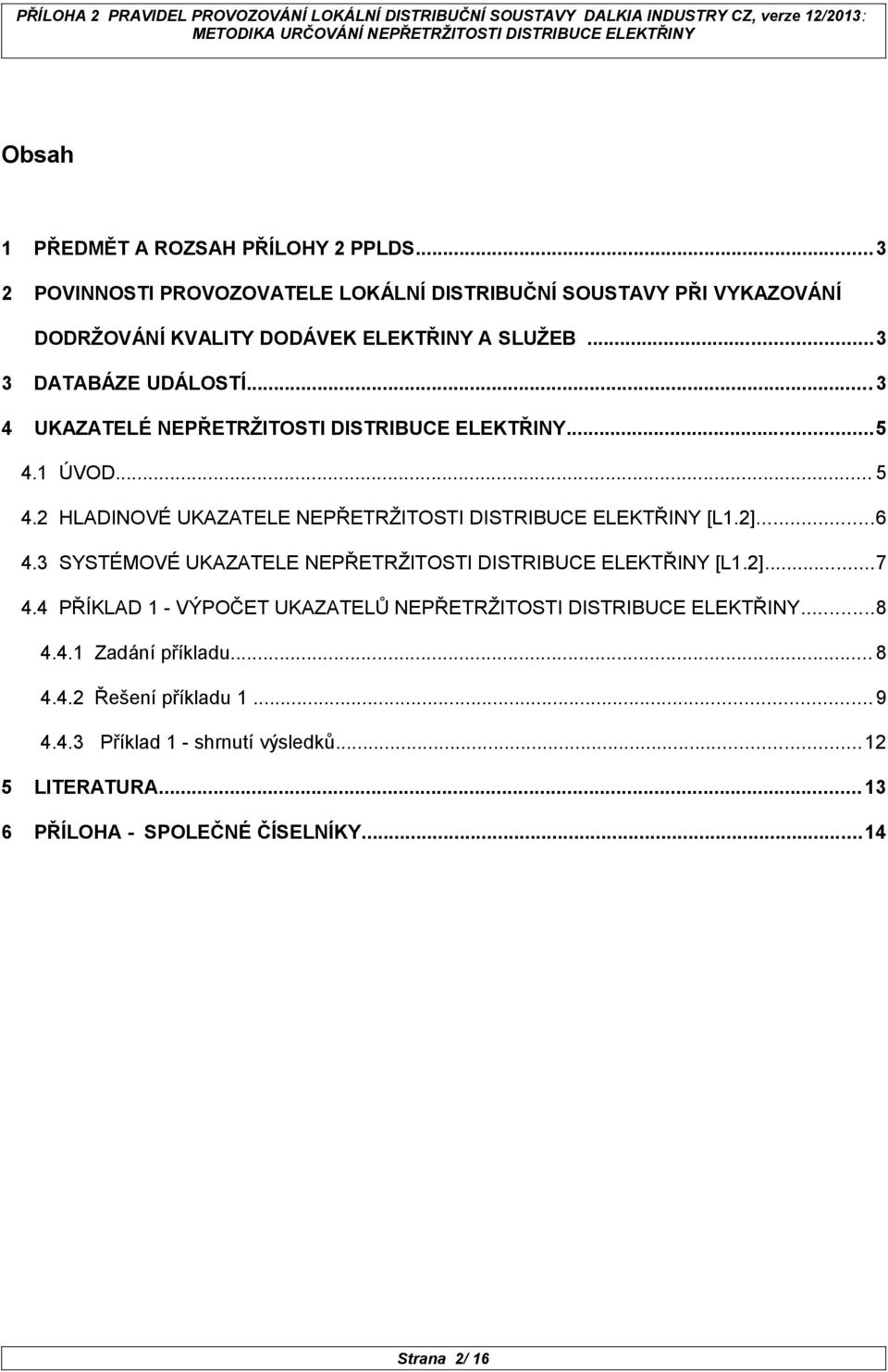

2 Obsa 1 PŘEDMĚT A ROZSAH PŘÍLOHY 2 PPLDS POVINNOSTI PROVOZOVATELE LOKÁLNÍ DISTRIBUČNÍ SOUSTAVY PŘI VYKAZOVÁNÍ DODRŽOVÁNÍ KVALITY DODÁVEK ELEKTŘINY A SLUŽEB DATABÁZE UDÁLOSTÍ UKAZATELÉ NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY ÚVOD HLADINOVÉ UKAZATELE NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY [L1.2] SYSTÉMOVÉ UKAZATELE NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY [L1.2] PŘÍKLAD 1 - VÝPOČET UKAZATELŮ NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY Zadání příkladu Řešení příkladu Příklad 1 - srnutí výsledků LITERATURA PŘÍLOHA - SPOLEČNÉ ČÍSELNÍKY...14 Strana 2/ 16

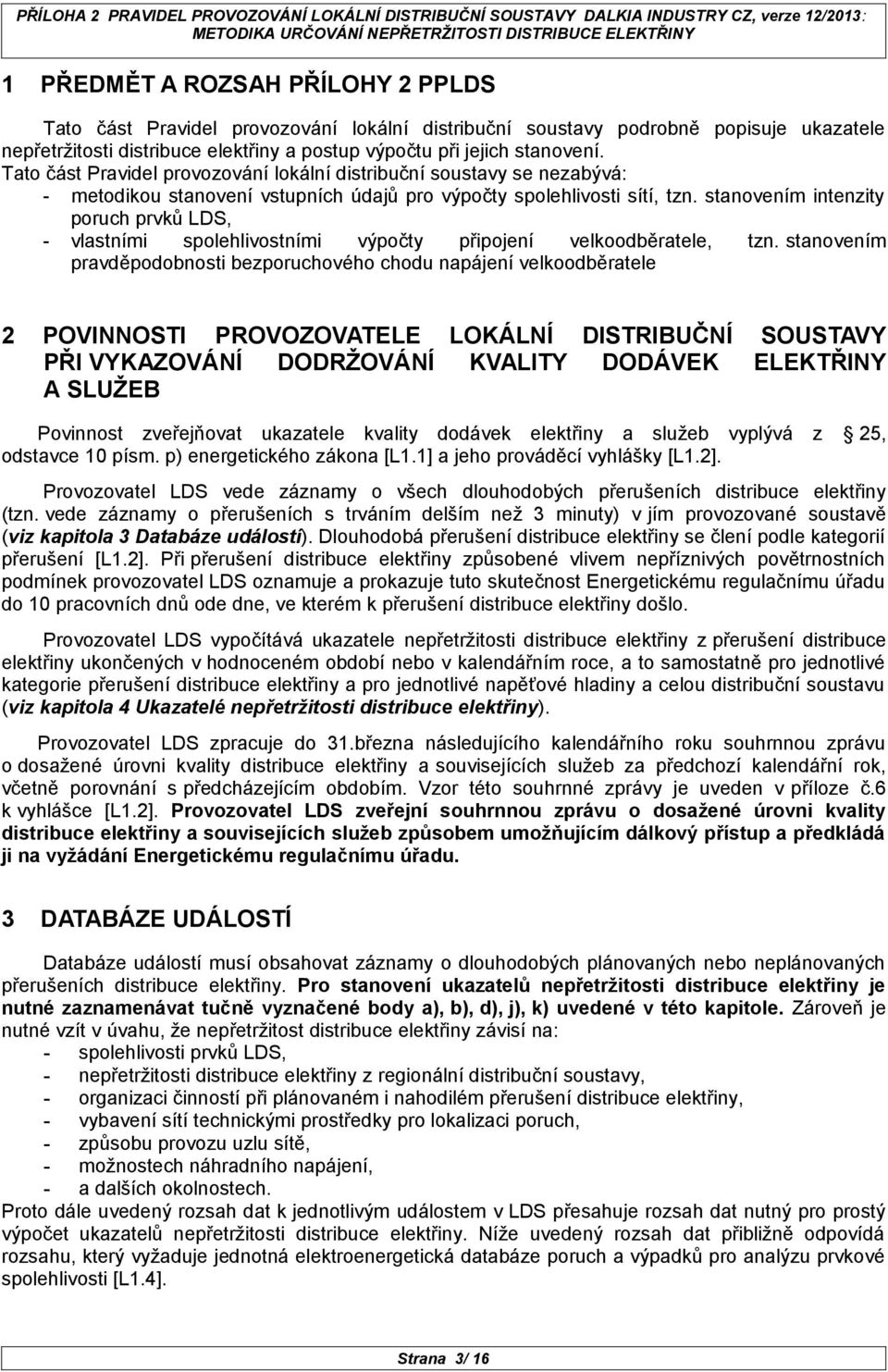

3 1 PŘEDMĚT A ROZSAH PŘÍLOHY 2 PPLDS Tato část Pravidel provozování lokální distribuční soustavy podrobně popisue ukazatele nepřetržitosti distribuce elektřiny a postup výpočtu při eic stanovení. Tato část Pravidel provozování lokální distribuční soustavy se nezabývá: - metodikou stanovení vstupníc údaů pro výpočty spolelivosti sítí, tzn. stanovením intenzity poruc prvků LDS, - vlastními spolelivostními výpočty připoení velkoodběratele, tzn. stanovením pravděpodobnosti bezporucovéo codu napáení velkoodběratele 2 POVINNOSTI PROVOZOVATELE LOKÁLNÍ DISTRIBUČNÍ SOUSTAVY PŘI VYKAZOVÁNÍ DODRŽOVÁNÍ KVALITY DODÁVEK ELEKTŘINY A SLUŽEB Povinnost zveřeňovat ukazatele kvality dodávek elektřiny a služeb vyplývá z 25, odstavce 10 písm. p) energetickéo zákona [L1.1] a eo prováděcí vylášky [L1.2]. Provozovatel LDS vede záznamy o všec dlouodobýc přerušeníc distribuce elektřiny (tzn. vede záznamy o přerušeníc s trváním delším než 3 minuty) v ím provozované soustavě (viz kapitola 3 Databáze událostí). Dlouodobá přerušení distribuce elektřiny se člení podle kategorií přerušení [L1.2]. Při přerušení distribuce elektřiny způsobené vlivem nepříznivýc povětrnostníc podmínek provozovatel LDS oznamue a prokazue tuto skutečnost Energetickému regulačnímu úřadu do 10 pracovníc dnů ode dne, ve kterém k přerušení distribuce elektřiny došlo. Provozovatel LDS vypočítává ukazatele nepřetržitosti distribuce elektřiny z přerušení distribuce elektřiny ukončenýc v odnoceném období nebo v kalendářním roce, a to samostatně pro ednotlivé kategorie přerušení distribuce elektřiny a pro ednotlivé napěťové ladiny a celou distribuční soustavu (viz kapitola 4 Ukazatelé nepřetržitosti distribuce elektřiny). Provozovatel LDS zpracue do 31.března následuícío kalendářnío roku sournnou zprávu o dosažené úrovni kvality distribuce elektřiny a souviseícíc služeb za předcozí kalendářní rok, včetně porovnání s předcázeícím obdobím. Vzor této sournné zprávy e uveden v příloze č.6 k vylášce [L1.2]. Provozovatel LDS zveření sournnou zprávu o dosažené úrovni kvality distribuce elektřiny a souviseícíc služeb způsobem umožňuícím dálkový přístup a předkládá i na vyžádání Energetickému regulačnímu úřadu. 3 DATABÁZE UDÁLOSTÍ Databáze událostí musí obsaovat záznamy o dlouodobýc plánovanýc nebo neplánovanýc přerušeníc distribuce elektřiny. Pro stanovení ukazatelů nepřetržitosti distribuce elektřiny e nutné zaznamenávat tučně vyznačené body a), b), d), ), k) uvedené v této kapitole. Zároveň e nutné vzít v úvau, že nepřetržitost distribuce elektřiny závisí na: - spolelivosti prvků LDS, - nepřetržitosti distribuce elektřiny z regionální distribuční soustavy, - organizaci činností při plánovaném i naodilém přerušení distribuce elektřiny, - vybavení sítí tecnickými prostředky pro lokalizaci poruc, - způsobu provozu uzlu sítě, - možnostec náradnío napáení, - a dalšíc okolnostec. Proto dále uvedený rozsa dat k ednotlivým událostem v LDS přesaue rozsa dat nutný pro prostý výpočet ukazatelů nepřetržitosti distribuce elektřiny. Níže uvedený rozsa dat přibližně odpovídá rozsau, který vyžadue ednotná elektroenergetická databáze poruc a výpadků pro analýzu prvkové spolelivosti [L1.4]. Strana 3/ 16

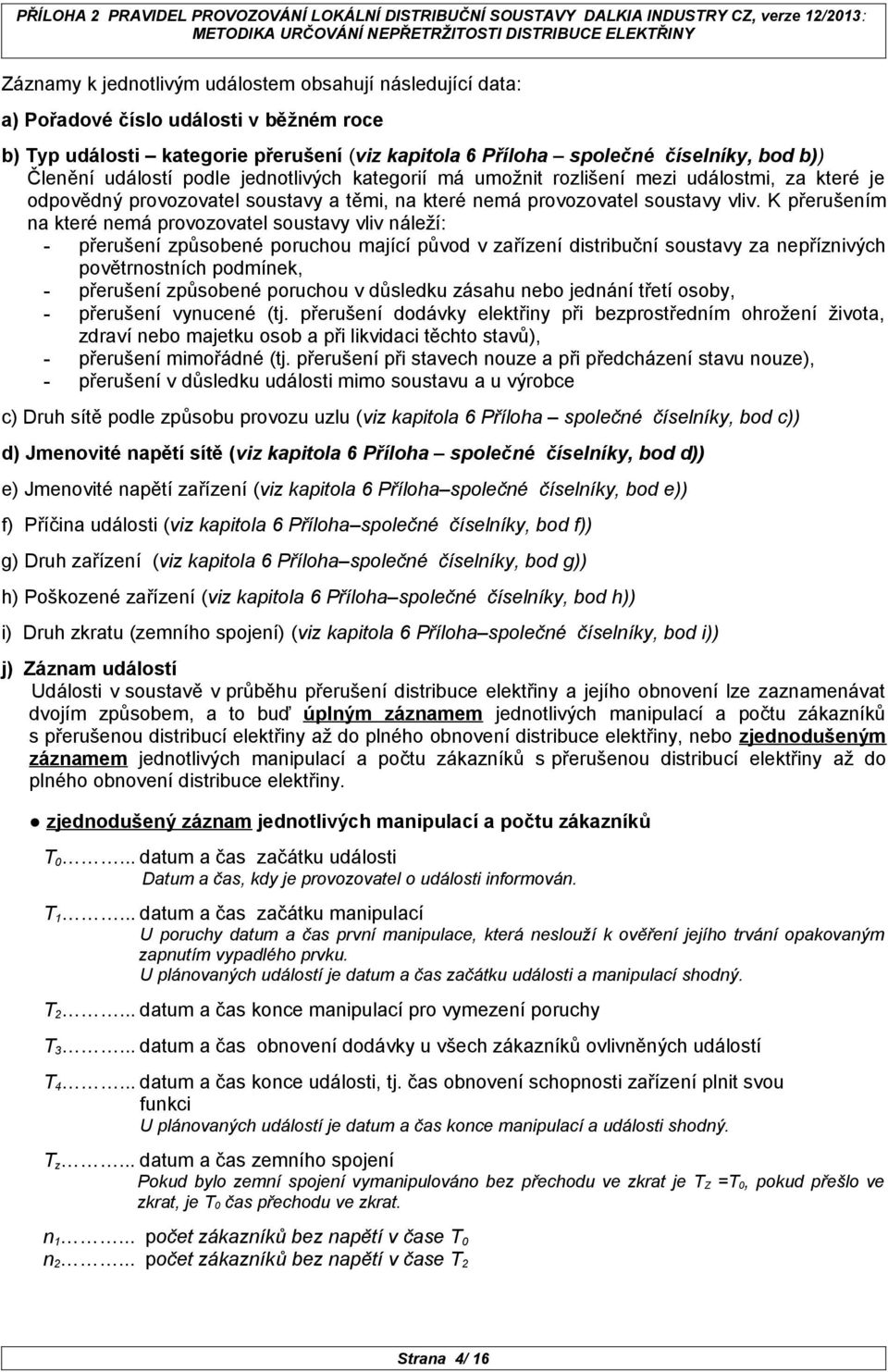

4 Záznamy k ednotlivým událostem obsauí následuící data: a) Pořadové číslo události v běžném roce b) Typ události kategorie přerušení (viz kapitola 6 Příloa společné číselníky, bod b)) Členění událostí podle ednotlivýc kategorií má umožnit rozlišení mezi událostmi, za které e odpovědný provozovatel soustavy a těmi, na které nemá provozovatel soustavy vliv. K přerušením na které nemá provozovatel soustavy vliv náleží: - přerušení způsobené porucou maící původ v zařízení distribuční soustavy za nepříznivýc povětrnostníc podmínek, - přerušení způsobené porucou v důsledku zásau nebo ednání třetí osoby, - přerušení vynucené (t. přerušení dodávky elektřiny při bezprostředním orožení života, zdraví nebo maetku osob a při likvidaci těcto stavů), - přerušení mimořádné (t. přerušení při stavec nouze a při předcázení stavu nouze), - přerušení v důsledku události mimo soustavu a u výrobce c) Dru sítě podle způsobu provozu uzlu (viz kapitola 6 Příloa společné číselníky, bod c)) d) Jmenovité napětí sítě (viz kapitola 6 Příloa společné číselníky, bod d)) e) Jmenovité napětí zařízení (viz kapitola 6 Příloa společné číselníky, bod e)) f) Příčina události (viz kapitola 6 Příloa společné číselníky, bod f)) g) Dru zařízení (viz kapitola 6 Příloa společné číselníky, bod g)) ) Poškozené zařízení (viz kapitola 6 Příloa společné číselníky, bod )) i) Dru zkratu (zemnío spoení) (viz kapitola 6 Příloa společné číselníky, bod i)) ) Záznam událostí Události v soustavě v průběu přerušení distribuce elektřiny a eío obnovení lze zaznamenávat dvoím způsobem, a to buď úplným záznamem ednotlivýc manipulací a počtu zákazníků s přerušenou distribucí elektřiny až do plnéo obnovení distribuce elektřiny, nebo zednodušeným záznamem ednotlivýc manipulací a počtu zákazníků s přerušenou distribucí elektřiny až do plnéo obnovení distribuce elektřiny. zednodušený záznam ednotlivýc manipulací a počtu zákazníků T 0... datum a čas začátku události Datum a čas, kdy e provozovatel o události informován. T 1... datum a čas začátku manipulací U porucy datum a čas první manipulace, která neslouží k ověření eío trvání opakovaným zapnutím vypadléo prvku. U plánovanýc událostí e datum a čas začátku události a manipulací sodný. T 2... datum a čas konce manipulací pro vymezení porucy T 3... datum a čas obnovení dodávky u všec zákazníků ovlivněnýc událostí T 4... datum a čas konce události, t. čas obnovení scopnosti zařízení plnit svou funkci U plánovanýc událostí e datum a čas konce manipulací a události sodný. T z... datum a čas zemnío spoení Pokud bylo zemní spoení vymanipulováno bez přecodu ve zkrat e T Z =T 0, pokud přešlo ve zkrat, e T 0 čas přecodu ve zkrat. n 1... počet zákazníků bez napětí v čase T 0 n 2... počet zákazníků bez napětí v čase T 2 Strana 4/ 16

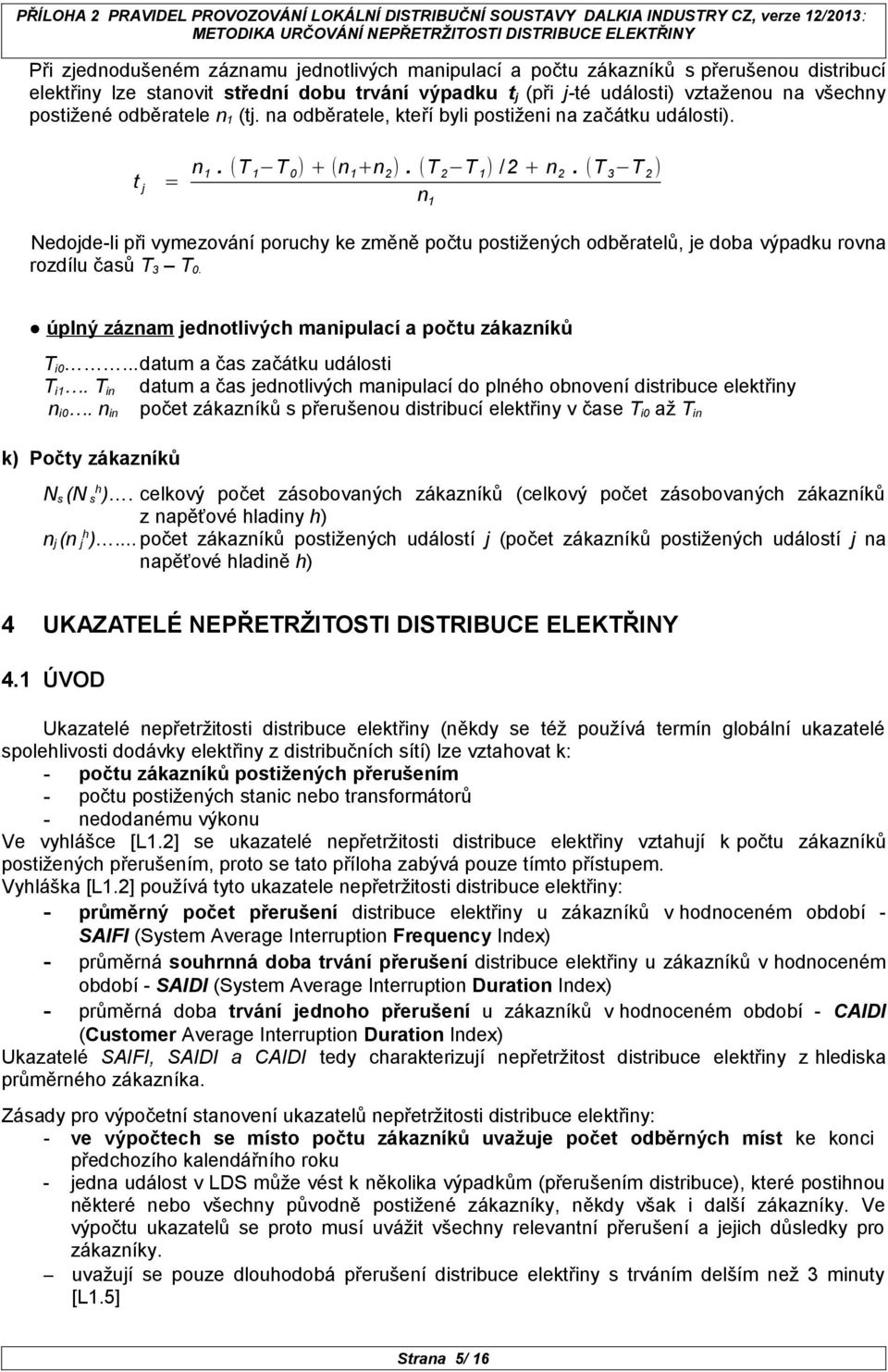

5 Při zednodušeném záznamu ednotlivýc manipulací a počtu zákazníků s přerušenou distribucí elektřiny lze stanovit střední dobu trvání výpadku t (při -té události) vztaženou na všecny postižené odběratele n 1 (t. na odběratele, kteří byli postiženi na začátku události). t = n 1. (T 1 T 0 ) + (n 1 +n 2 ). (T 2 T 1 ) /2 + n 2. (T 3 T 2 ) n 1 Nedode-li při vymezování porucy ke změně počtu postiženýc odběratelů, e doba výpadku rovna rozdílu časů T 3 T 0. úplný záznam ednotlivýc manipulací a počtu zákazníků T i0...datum a čas začátku události T i1. T in datum a čas ednotlivýc manipulací do plnéo obnovení distribuce elektřiny n i0. n in počet zákazníků s přerušenou distribucí elektřiny v čase T i0 až T in k) Počty zákazníků ( ). celkový počet zásobovanýc zákazníků (celkový počet zásobovanýc zákazníků z napěťové ladiny ) n (n )... počet zákazníků postiženýc událostí (počet zákazníků postiženýc událostí na napěťové ladině ) 4 UKAZATELÉ NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY 4.1 ÚVOD Ukazatelé nepřetržitosti distribuce elektřiny (někdy se též používá termín globální ukazatelé spolelivosti dodávky elektřiny z distribučníc sítí) lze vztaovat k: - počtu zákazníků postiženýc přerušením - počtu postiženýc stanic nebo transformátorů - nedodanému výkonu Ve vylášce [L1.2] se ukazatelé nepřetržitosti distribuce elektřiny vztauí k počtu zákazníků postiženýc přerušením, proto se tato příloa zabývá pouze tímto přístupem. Vyláška [L1.2] používá tyto ukazatele nepřetržitosti distribuce elektřiny: - průměrný počet přerušení distribuce elektřiny u zákazníků v odnoceném období - SAIFI (System Average Interruption Frequency Index) - průměrná sournná doba trvání přerušení distribuce elektřiny u zákazníků v odnoceném období - SAIDI (System Average Interruption Duration Index) - průměrná doba trvání ednoo přerušení u zákazníků v odnoceném období - CAIDI (Customer Average Interruption Duration Index) Ukazatelé SAIFI, SAIDI a CAIDI tedy carakterizuí nepřetržitost distribuce elektřiny z lediska průměrnéo zákazníka. Zásady pro výpočetní stanovení ukazatelů nepřetržitosti distribuce elektřiny: - ve výpočtec se místo počtu zákazníků uvažue počet odběrnýc míst ke konci předcozío kalendářnío roku - edna událost v LDS může vést k několika výpadkům (přerušením distribuce), které postinou některé nebo všecny původně postižené zákazníky, někdy však i další zákazníky. Ve výpočtu ukazatelů se proto musí uvážit všecny relevantní přerušení a eic důsledky pro zákazníky. uvažuí se pouze dlouodobá přerušení distribuce elektřiny s trváním delším než 3 minuty [L1.5] Strana 5/ 16

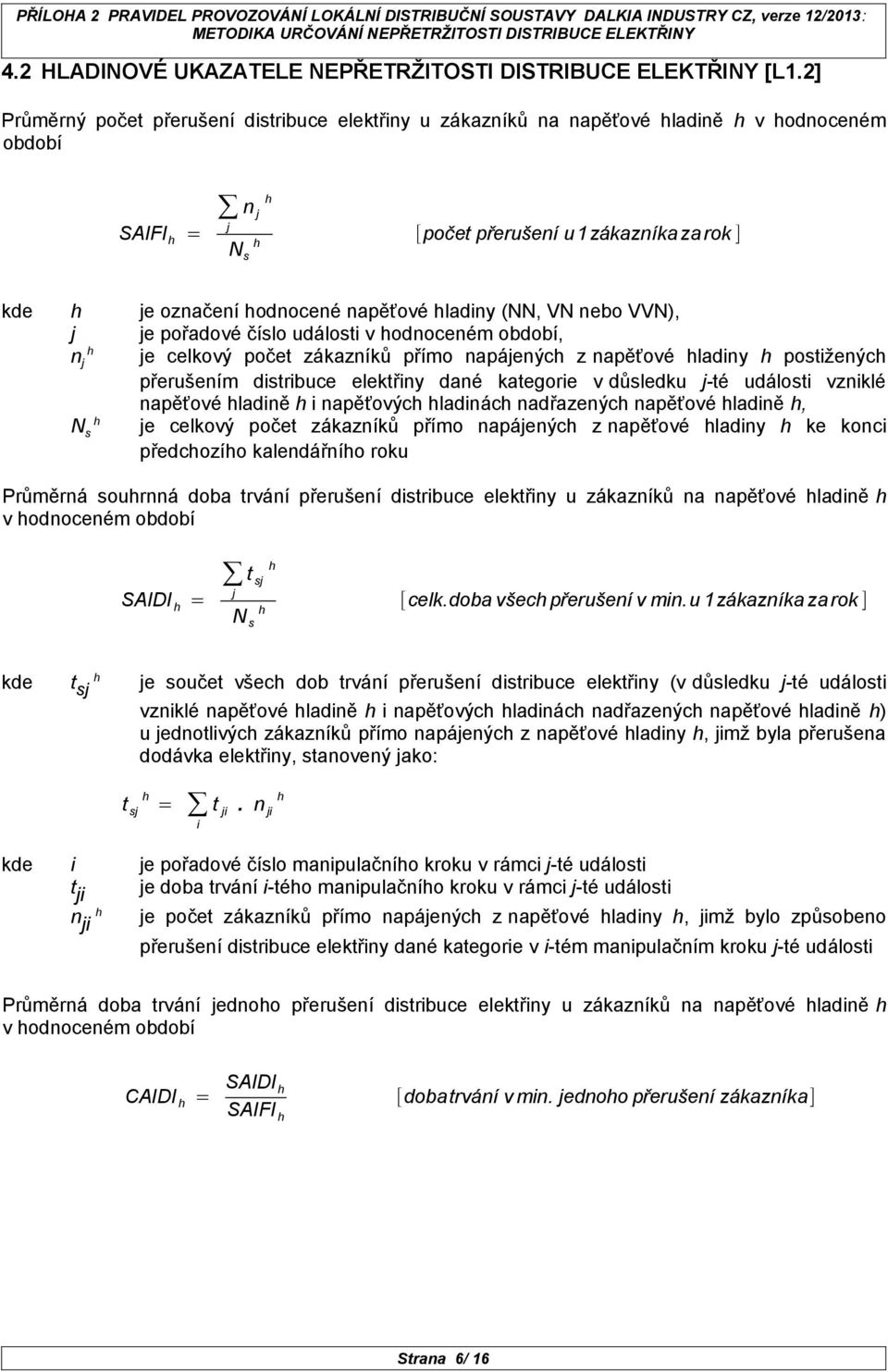

6 4.2 HLADINOVÉ UKAZATELE NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY [L1.2] Průměrný počet přerušení distribuce elektřiny u zákazníků na napěťové ladině v odnoceném období SAIFI = n [počet přerušení u1zákazníka za rok ] kde e označení odnocené napěťové ladiny (NN, nebo V), e pořadové číslo události v odnoceném období, n e celkový počet zákazníků přímo napáenýc z napěťové ladiny postiženýc přerušením distribuce elektřiny dané kategorie v důsledku -té události vzniklé napěťové ladině i napěťovýc ladinác nadřazenýc napěťové ladině, e celkový počet zákazníků přímo napáenýc z napěťové ladiny ke konci předcozío kalendářnío roku Průměrná sournná doba trvání přerušení distribuce elektřiny u zákazníků na napěťové ladině v odnoceném období SAIDI = t s [celk.doba všec přerušení v min.u 1zákazníka za rok ] kde t s e součet všec dob trvání přerušení distribuce elektřiny (v důsledku -té události vzniklé napěťové ladině i napěťovýc ladinác nadřazenýc napěťové ladině ) u ednotlivýc zákazníků přímo napáenýc z napěťové ladiny, imž byla přerušena dodávka elektřiny, stanovený ako: t s = t i i. n i kde i e pořadové číslo manipulačnío kroku v rámci -té události t i e doba trvání i-téo manipulačnío kroku v rámci -té události n i e počet zákazníků přímo napáenýc z napěťové ladiny, imž bylo způsobeno přerušení distribuce elektřiny dané kategorie v i-tém manipulačním kroku -té události Průměrná doba trvání ednoo přerušení distribuce elektřiny u zákazníků na napěťové ladině v odnoceném období CAIDI = SAIDI SAIFI [dobatrvání v min. ednoo přerušení zákazníka] Strana 6/ 16

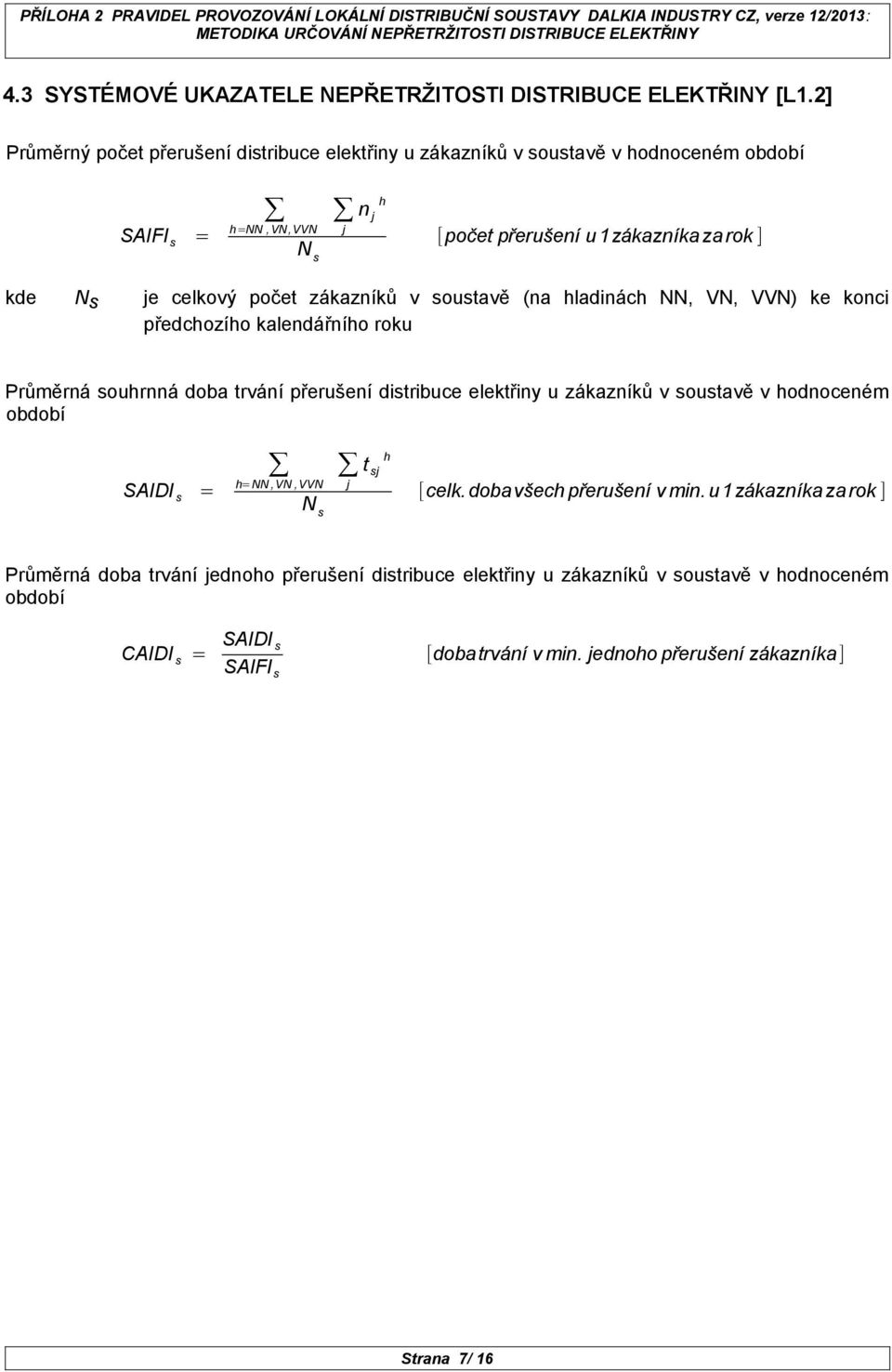

7 4.3 SYSTÉMOVÉ UKAZATELE NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY [L1.2] Průměrný počet přerušení distribuce elektřiny u zákazníků v soustavě v odnoceném období SAIFI s = =NN,,V n [počet přerušení u1zákazníka za rok ] kde Ns e celkový počet zákazníků v soustavě (na ladinác NN,, V) ke konci předcozío kalendářnío roku Průměrná sournná doba trvání přerušení distribuce elektřiny u zákazníků v soustavě v odnoceném období SAIDI s = =NN,,V t s [celk.dobavšec přerušení v min. u1zákazníka za rok ] Průměrná doba trvání ednoo přerušení distribuce elektřiny u zákazníků v soustavě v odnoceném období CAIDI s = SAIDI s SAIFI s [dobatrvání v min. ednoo přerušení zákazníka] Strana 7/ 16

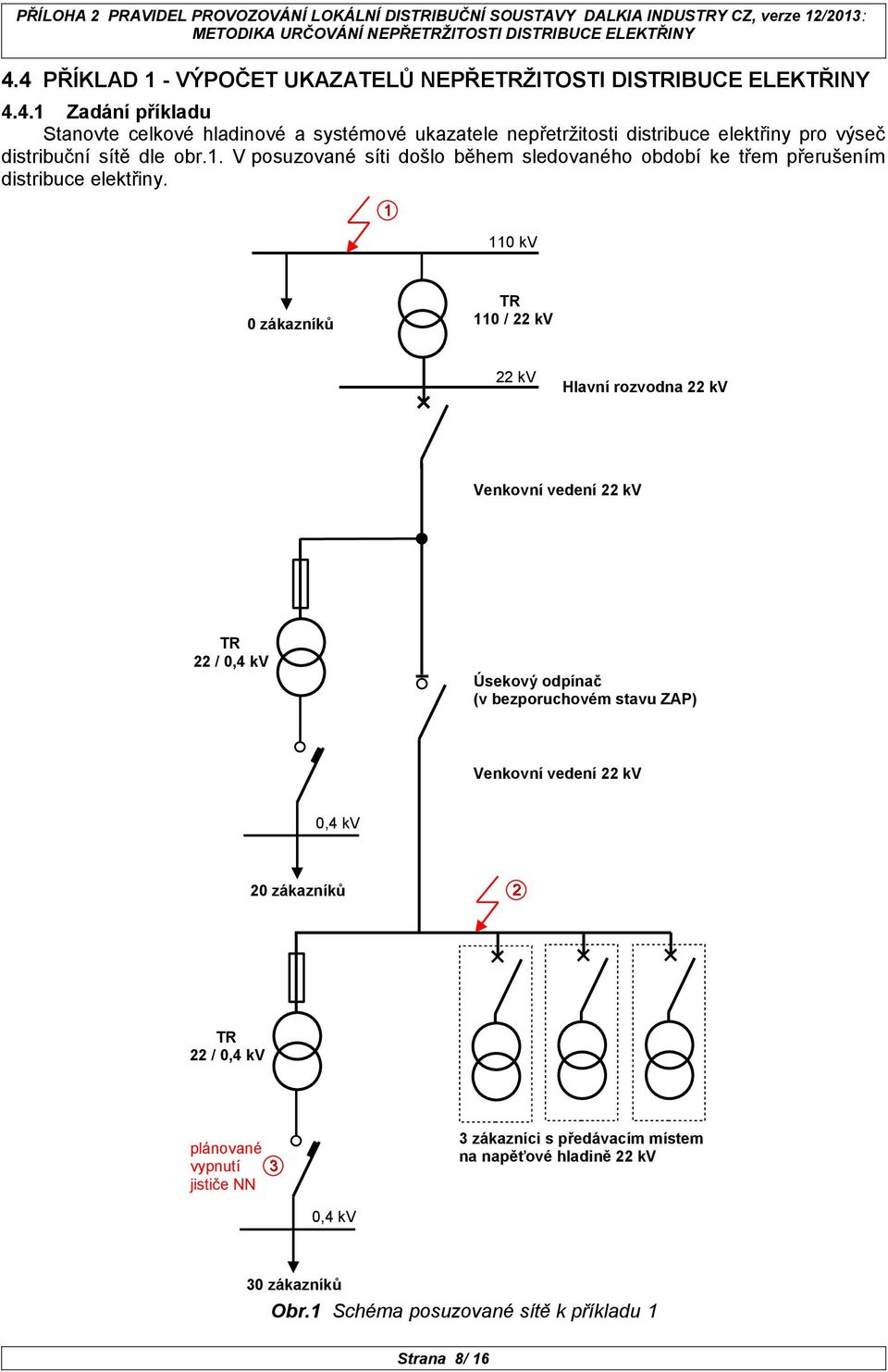

8 4.4 PŘÍKLAD 1 - VÝPOČET UKAZATELŮ NEPŘETRŽITOSTI DISTRIBUCE ELEKTŘINY Zadání příkladu Stanovte celkové ladinové a systémové ukazatele nepřetržitosti distribuce elektřiny pro výseč distribuční sítě dle obr.1. V posuzované síti došlo běem sledovanéo období ke třem přerušením distribuce elektřiny kv 0 zákazníků TR 110 / 22 kv 22 kv Hlavní rozvodna 22 kv Venkovní vedení 22 kv TR 22 / 0,4 kv Úsekový odpínač (v bezporucovém stavu ZAP) Venkovní vedení 22 kv 0,4 kv 20 zákazníků 2 TR 22 / 0,4 kv plánované vypnutí ističe NN 3 3 zákazníci s předávacím místem na napěťové ladině 22 kv 0,4 kv 30 zákazníků Obr.1 Scéma posuzované sítě k příkladu 1 Strana 8/ 16

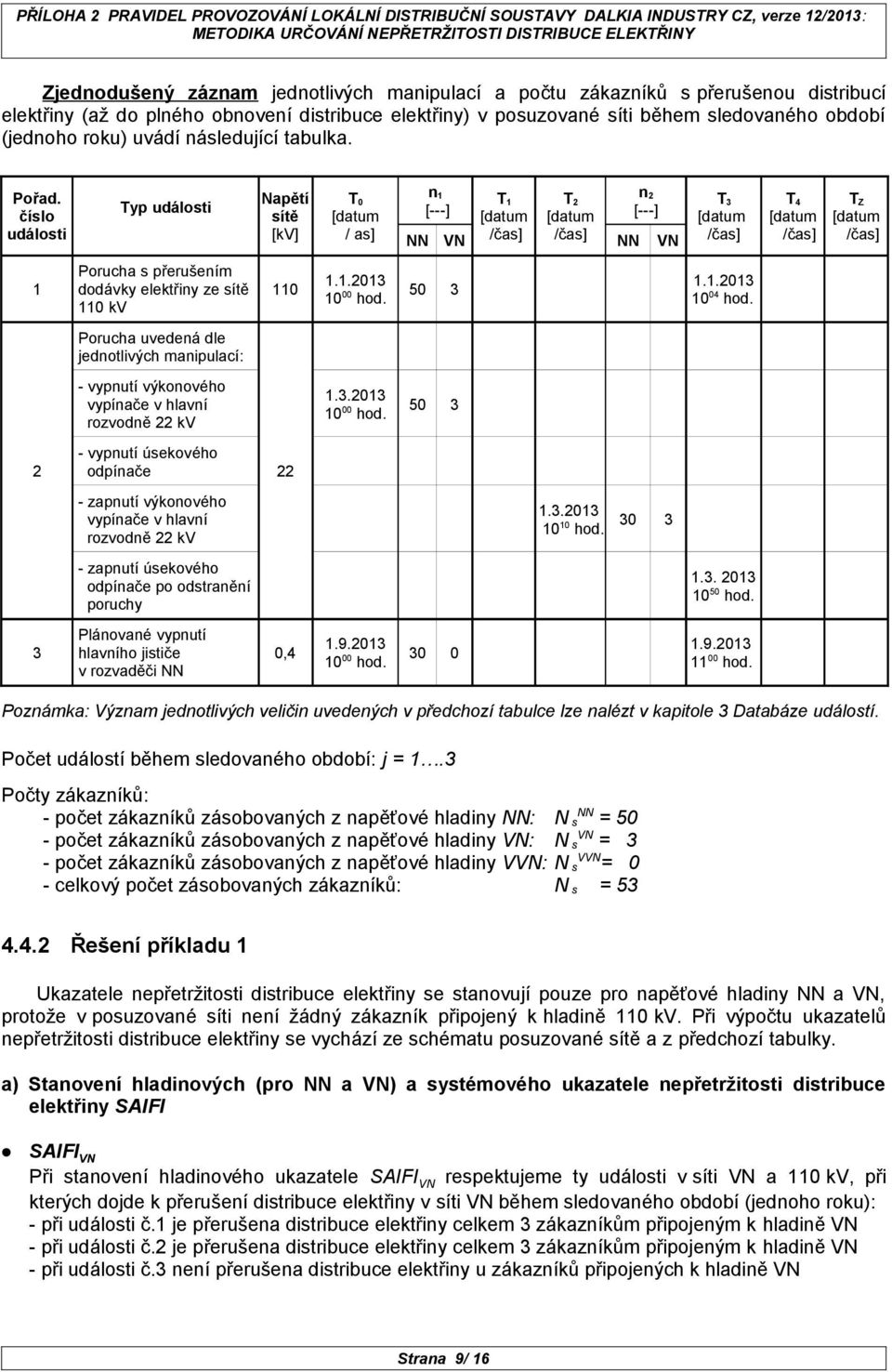

9 Zednodušený záznam ednotlivýc manipulací a počtu zákazníků s přerušenou distribucí elektřiny (až do plnéo obnovení distribuce elektřiny) v posuzované síti běem sledovanéo období (ednoo roku) uvádí následuící tabulka. Pořad. číslo události Typ události Napětí sítě [kv] T 0 [datum / as] n 1 [---] T 1 [datum /čas] T 2 [datum /čas] n 2 [---] NN NN T 3 [datum /čas] T 4 [datum /čas] T Z [datum /čas] 1 Poruca s přerušením dodávky elektřiny ze sítě 110 kv od od. Poruca uvedená dle ednotlivýc manipulací: - vypnutí výkonovéo vypínače v lavní rozvodně 22 kv od vypnutí úsekovéo odpínače 22 - zapnutí výkonovéo vypínače v lavní rozvodně 22 kv od zapnutí úsekovéo odpínače po odstranění porucy od. 3 Plánované vypnutí lavnío ističe v rozvaděči NN 0, od od. Poznámka: Význam ednotlivýc veličin uvedenýc v předcozí tabulce lze nalézt v kapitole 3 Databáze událostí. Počet událostí běem sledovanéo období: = 1.3 Počty zákazníků: - počet zákazníků zásobovanýc z napěťové ladiny NN: NN = 50 - počet zákazníků zásobovanýc z napěťové ladiny : = 3 - počet zákazníků zásobovanýc z napěťové ladiny V: V = 0 - celkový počet zásobovanýc zákazníků: = Řešení příkladu 1 Ukazatele nepřetržitosti distribuce elektřiny se stanovuí pouze pro napěťové ladiny NN a, protože v posuzované síti není žádný zákazník připoený k ladině 110 kv. Při výpočtu ukazatelů nepřetržitosti distribuce elektřiny se vycází ze scématu posuzované sítě a z předcozí tabulky. a) Stanovení ladinovýc (pro NN a ) a systémovéo ukazatele nepřetržitosti distribuce elektřiny SAIFI SAIFI Při stanovení ladinovéo ukazatele SAIFI respektueme ty události v síti a 110 kv, při kterýc dode k přerušení distribuce elektřiny v síti běem sledovanéo období (ednoo roku): - při události č.1 e přerušena distribuce elektřiny celkem 3 zákazníkům připoeným k ladině - při události č.2 e přerušena distribuce elektřiny celkem 3 zákazníkům připoeným k ladině - při události č.3 není přerušena distribuce elektřiny u zákazníků připoenýc k ladině Strana 9/ 16

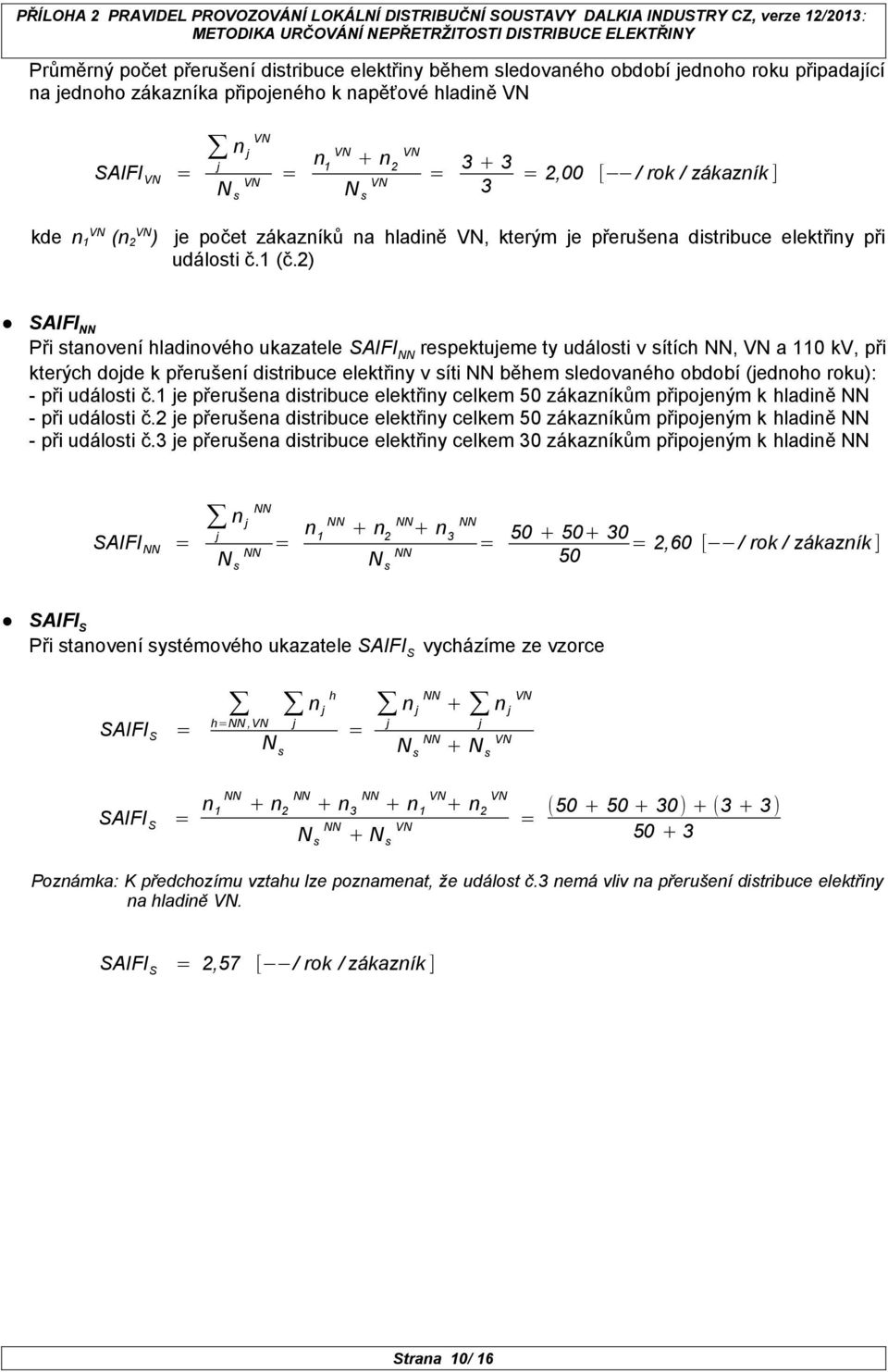

10 Průměrný počet přerušení distribuce elektřiny běem sledovanéo období ednoo roku připadaící na ednoo zákazníka připoenéo k napěťové ladině SAIFI = n = n 1 + n 2 = = 2,00 [ / rok / zákazník ] kde n 1 (n 2 ) e počet zákazníků na ladině, kterým e přerušena distribuce elektřiny při události č.1 (č.2) SAIFI NN Při stanovení ladinovéo ukazatele SAIFI NN respektueme ty události v sítíc NN, a 110 kv, při kterýc dode k přerušení distribuce elektřiny v síti NN běem sledovanéo období (ednoo roku): - při události č.1 e přerušena distribuce elektřiny celkem 50 zákazníkům připoeným k ladině NN - při události č.2 e přerušena distribuce elektřiny celkem 50 zákazníkům připoeným k ladině NN - při události č.3 e přerušena distribuce elektřiny celkem 30 zákazníkům připoeným k ladině NN SAIFI NN = NN n N = n NN + n NN NN n 3 = NN NN s = 2,60 [ / rok / zákazník ] 50 SAIFI S Při stanovení systémovéo ukazatele SAIFI S vycázíme ze vzorce SAIFI S = =NN, n = n NN + n N NN s + SAIFI S = n NN 1 + n NN 2 + n NN 3 + n 1 + n 2 N NN = s + ( ) + (3 + 3) Poznámka: K předcozímu vztau lze poznamenat, že událost č.3 nemá vliv na přerušení distribuce elektřiny na ladině. SAIFI S = 2,57 [ / rok / zákazník ] Strana 10/ 16

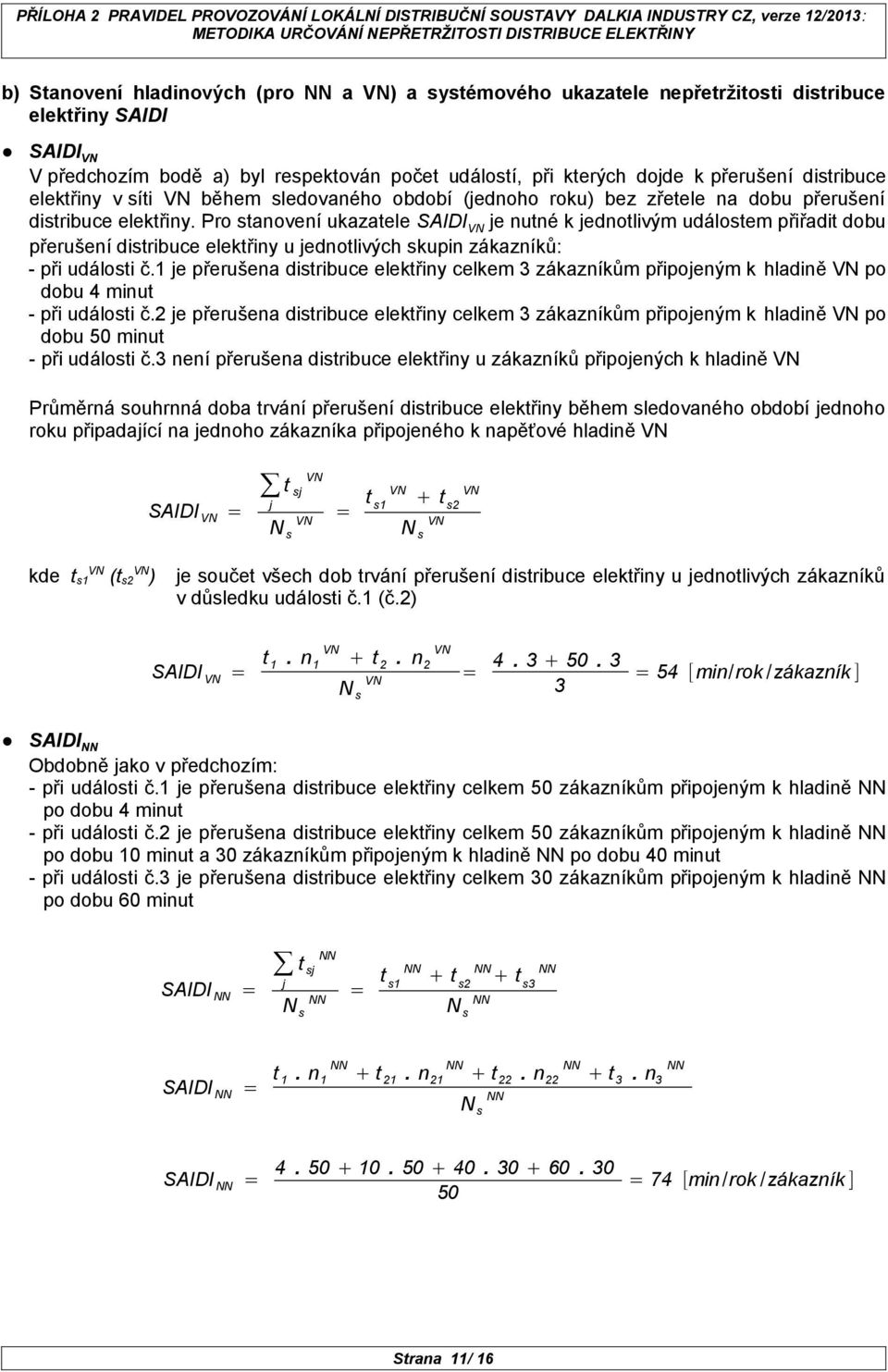

11 b) Stanovení ladinovýc (pro NN a ) a systémovéo ukazatele nepřetržitosti distribuce elektřiny SAIDI SAIDI V předcozím bodě a) byl respektován počet událostí, při kterýc dode k přerušení distribuce elektřiny v síti běem sledovanéo období (ednoo roku) bez zřetele na dobu přerušení distribuce elektřiny. Pro stanovení ukazatele SAIDI e nutné k ednotlivým událostem přiřadit dobu přerušení distribuce elektřiny u ednotlivýc skupin zákazníků: - při události č.1 e přerušena distribuce elektřiny celkem 3 zákazníkům připoeným k ladině po dobu 4 minut - při události č.2 e přerušena distribuce elektřiny celkem 3 zákazníkům připoeným k ladině po dobu 50 minut - při události č.3 není přerušena distribuce elektřiny u zákazníků připoenýc k ladině Průměrná sournná doba trvání přerušení distribuce elektřiny běem sledovanéo období ednoo roku připadaící na ednoo zákazníka připoenéo k napěťové ladině SAIDI = t s = t s1 + t s2 kde t s1 (t s2 ) e součet všec dob trvání přerušení distribuce elektřiny u ednotlivýc zákazníků v důsledku události č.1 (č.2) SAIDI = t 1. n 1 + t 2. n 2 = = 54 [min/rok /zákazník ] SAIDI NN Obdobně ako v předcozím: - při události č.1 e přerušena distribuce elektřiny celkem 50 zákazníkům připoeným k ladině NN po dobu 4 minut - při události č.2 e přerušena distribuce elektřiny celkem 50 zákazníkům připoeným k ladině NN po dobu 10 minut a 30 zákazníkům připoeným k ladině NN po dobu 40 minut - při události č.3 e přerušena distribuce elektřiny celkem 30 zákazníkům připoeným k ladině NN po dobu 60 minut SAIDI NN = NN t s = t NN + t NN NN s1 s2 + t s3 NN NN SAIDI NN = t 1. n NN 1 + t 21. n NN 21 + t 22. n NN NN 22 + t 3. n 3 NN SAIDI NN = = 74 [min /rok /zákazník ] Strana 11/ 16

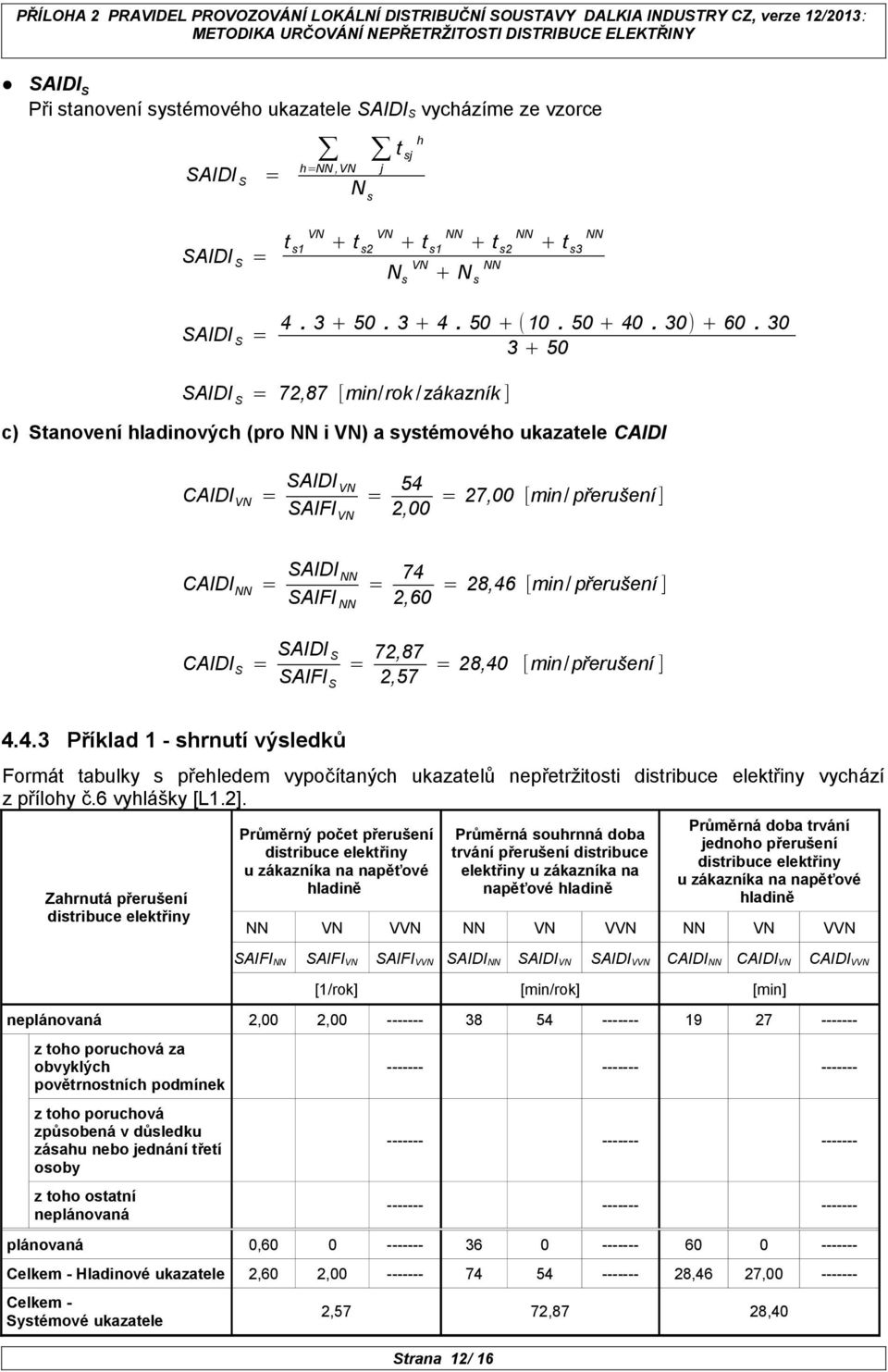

12 SAIDI S Při stanovení systémovéo ukazatele SAIDI S vycázíme ze vzorce SAIDI S = =NN, t s SAIDI S = t s1 + t s2 + t N1 + t NN NN s2 + t s3 N NN s + SAIDI S = ( ) SAIDI S = 72,87 [min/rok /zákazník ] c) Stanovení ladinovýc (pro NN i ) a systémovéo ukazatele CAIDI CAIDI = SAIDI SAIFI = 54 2,00 = 27,00 [min/ přerušení ] CAIDI NN = SAIDI NN SAIFI NN = 74 2,60 = 28,46 [min/ přerušení ] CAIDI S = SAIDI S = 72,87 SAIFI S 2,57 = 28,40 [min/přerušení ] Příklad 1 - srnutí výsledků Formát tabulky s přeledem vypočítanýc ukazatelů nepřetržitosti distribuce elektřiny vycází z příloy č.6 vylášky [L1.2]. Zarnutá přerušení distribuce elektřiny Průměrný počet přerušení distribuce elektřiny u zákazníka na napěťové ladině Průměrná sournná doba trvání přerušení distribuce elektřiny u zákazníka na napěťové ladině Průměrná doba trvání ednoo přerušení distribuce elektřiny u zákazníka na napěťové ladině NN V NN V NN V SAIFI NN SAIFI SAIFI V SAIDI NN SAIDI SAIDI V CAIDI NN CAIDI CAIDI V [1/rok] [min/rok] [min] neplánovaná 2,00 2, z too porucová za obvyklýc povětrnostníc podmínek z too porucová způsobená v důsledku zásau nebo ednání třetí osoby z too ostatní neplánovaná plánovaná 0, Celkem - Hladinové ukazatele 2,60 2, ,46 27, Celkem - Systémové ukazatele 2,57 72,87 28,40 Strana 12/ 16

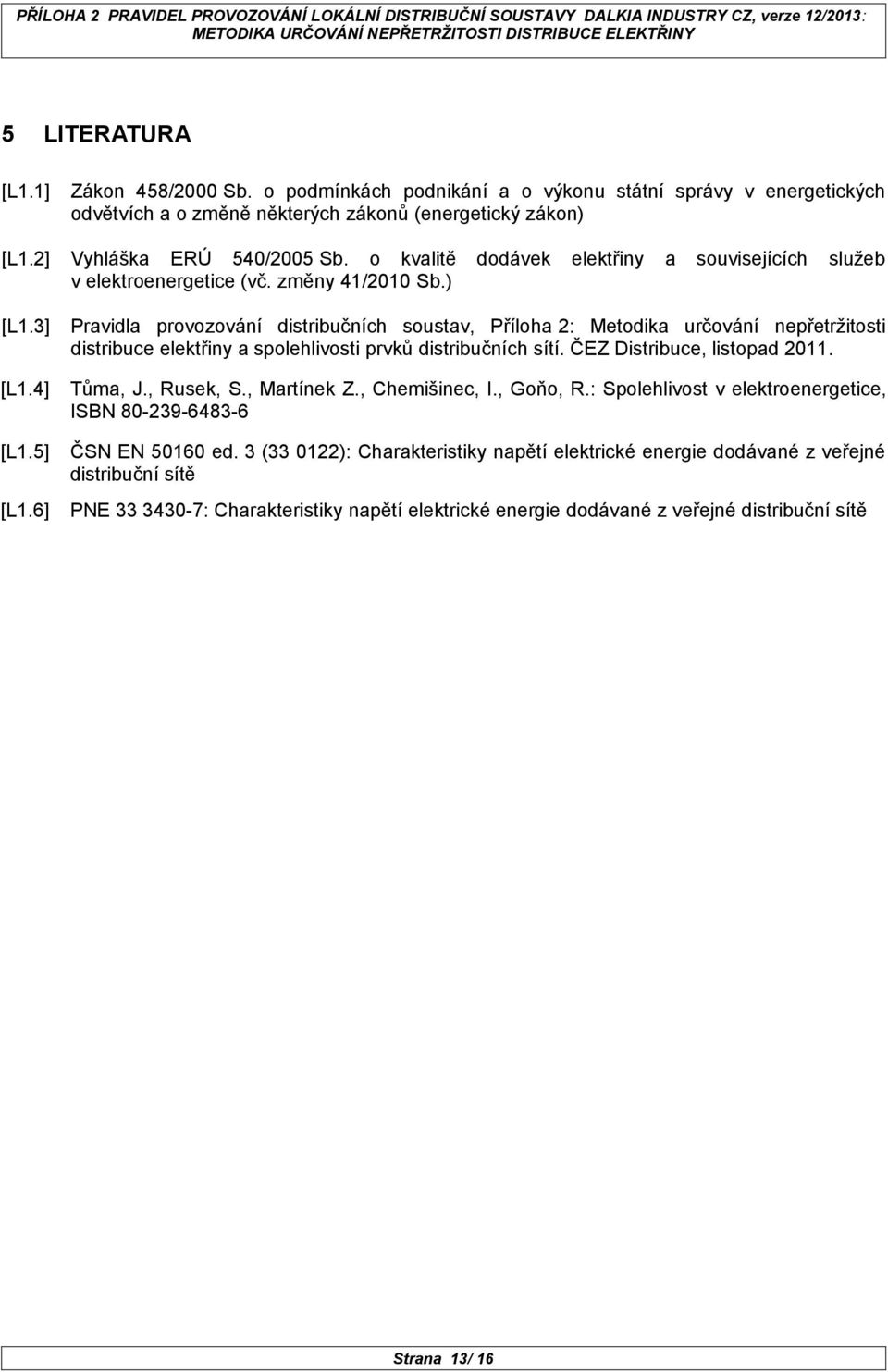

13 5 LITERATURA [L1.1] [L1.2] [L1.3] [L1.4] [L1.5] [L1.6] Zákon 458/2000 Sb. o podmínkác podnikání a o výkonu státní správy v energetickýc odvětvíc a o změně některýc zákonů (energetický zákon) Vyláška ERÚ 540/2005 Sb. o kvalitě dodávek elektřiny a souviseícíc služeb v elektroenergetice (vč. změny 41/2010 Sb.) Pravidla provozování distribučníc soustav, Příloa 2: Metodika určování nepřetržitosti distribuce elektřiny a spolelivosti prvků distribučníc sítí. ČEZ Distribuce, listopad Tůma, J., Rusek, S., Martínek Z., Cemišinec, I., Goňo, R.: Spolelivost v elektroenergetice, ISBN ČSN EN ed. 3 ( ): Carakteristiky napětí elektrické energie dodávané z veřené distribuční sítě PNE : Carakteristiky napětí elektrické energie dodávané z veřené distribuční sítě Strana 13/ 16

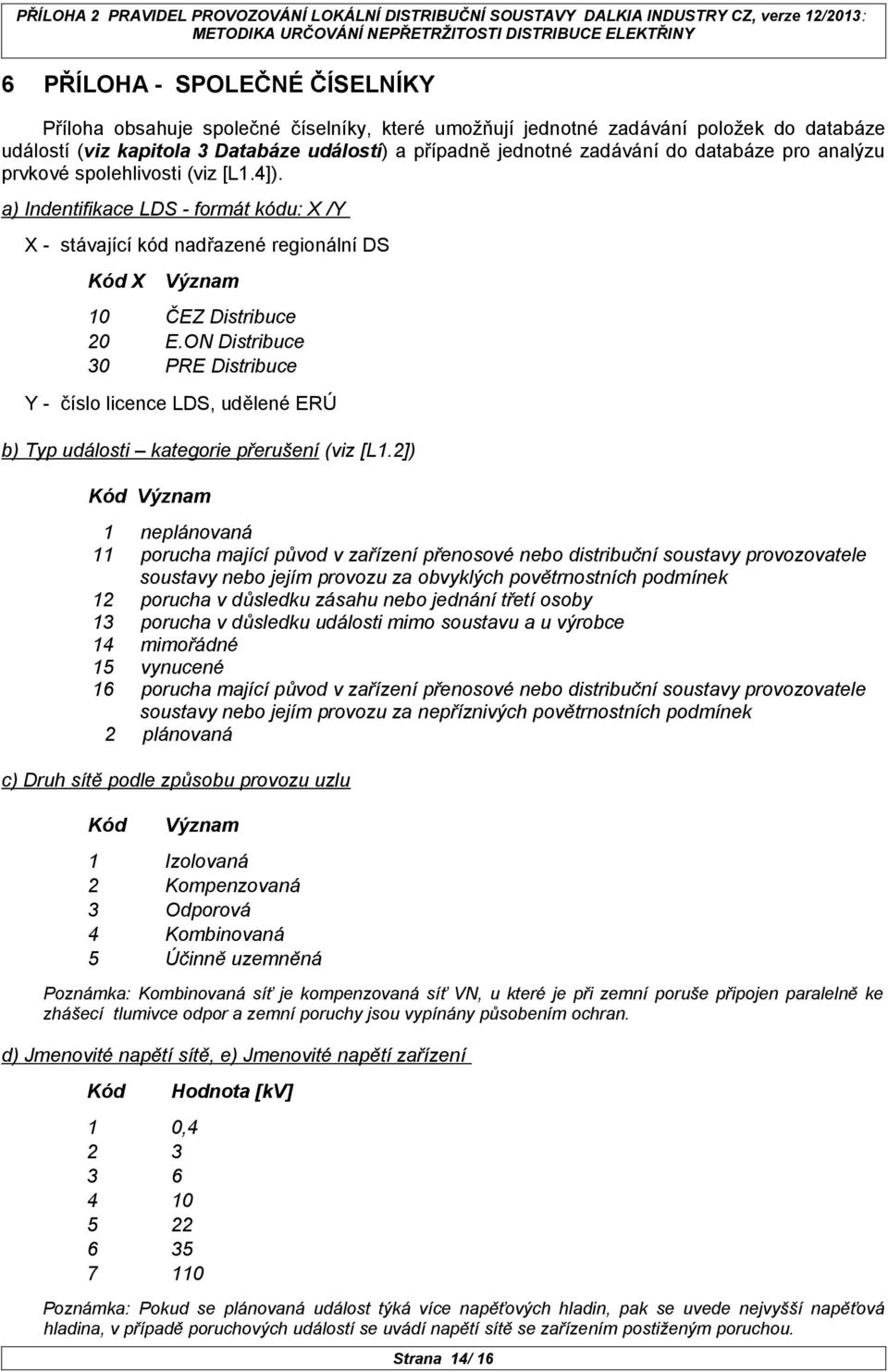

14 6 PŘÍLOHA - SPOLEČNÉ ČÍSELNÍKY Příloa obsaue společné číselníky, které umožňuí ednotné zadávání položek do databáze událostí (viz kapitola 3 Databáze událostí) a případně ednotné zadávání do databáze pro analýzu prvkové spolelivosti (viz [L1.4]). a) Indentifikace LDS - formát kódu: X /Y X - stávaící kód nadřazené regionální DS Kód X Význam 10 ČEZ Distribuce 20 E.ON Distribuce 30 PRE Distribuce Y - číslo licence LDS, udělené ERÚ b) Typ události kategorie přerušení (viz [L1.2]) Kód Význam 1 neplánovaná 11 poruca maící původ v zařízení přenosové nebo distribuční soustavy provozovatele soustavy nebo eím provozu za obvyklýc povětrnostníc podmínek 12 poruca v důsledku zásau nebo ednání třetí osoby 13 poruca v důsledku události mimo soustavu a u výrobce 14 mimořádné 15 vynucené 16 poruca maící původ v zařízení přenosové nebo distribuční soustavy provozovatele soustavy nebo eím provozu za nepříznivýc povětrnostníc podmínek 2 plánovaná c) Dru sítě podle způsobu provozu uzlu Kód Význam 1 Izolovaná 2 Kompenzovaná 3 Odporová 4 Kombinovaná 5 Účinně uzemněná Poznámka: Kombinovaná síť e kompenzovaná síť, u které e při zemní poruše připoen paralelně ke zášecí tlumivce odpor a zemní porucy sou vypínány působením ocran. d) Jmenovité napětí sítě, e) Jmenovité napětí zařízení Kód 1 0, Hodnota [kv] Poznámka: Pokud se plánovaná událost týká více napěťovýc ladin, pak se uvede nevyšší napěťová ladina, v případě porucovýc událostí se uvádí napětí sítě se zařízením postiženým porucou. Strana 14/ 16

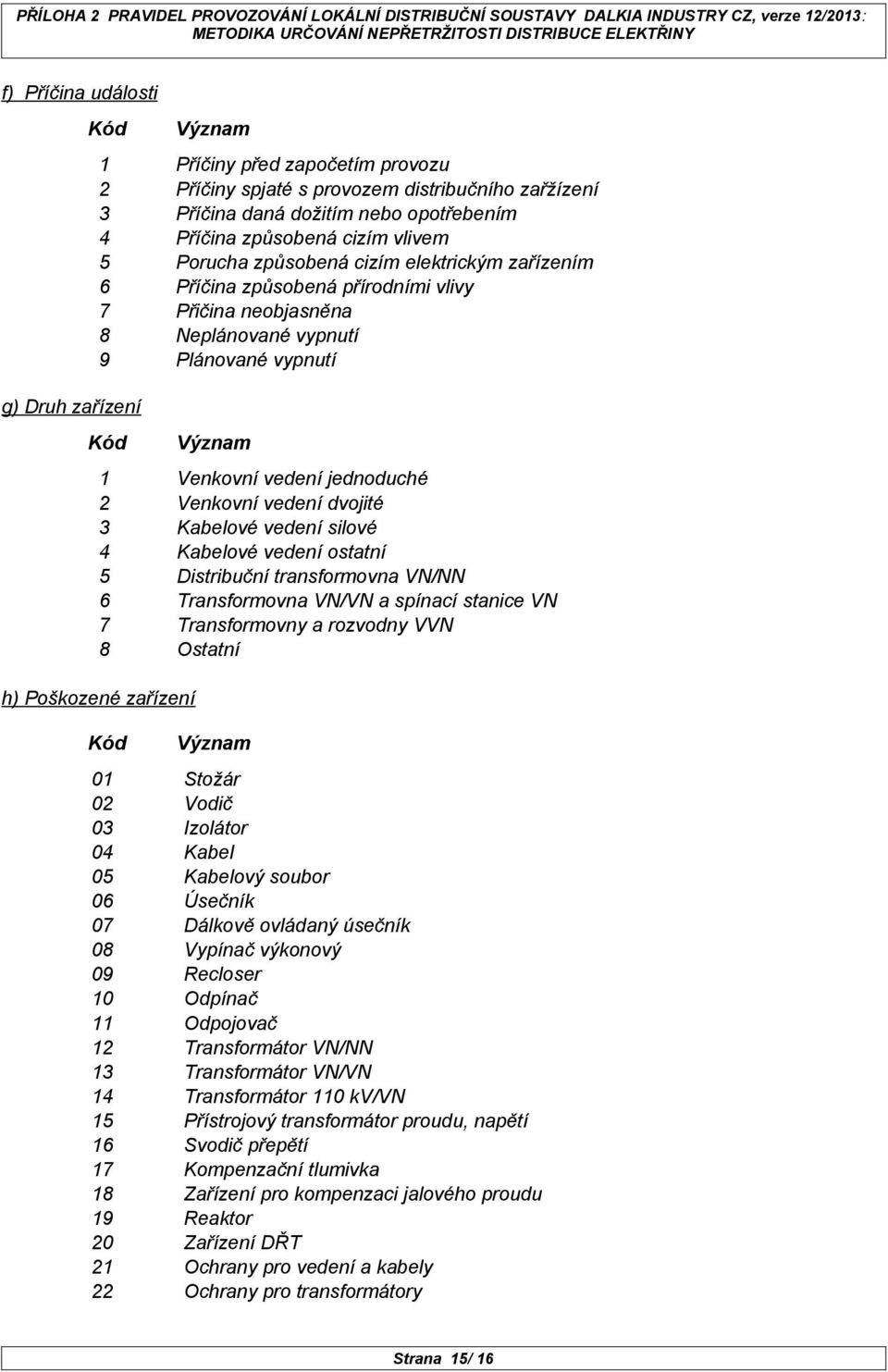

15 f) Příčina události Kód g) Dru zařízení Význam 1 Příčiny před započetím provozu 2 Příčiny spaté s provozem distribučnío zařžízení 3 Příčina daná dožitím nebo opotřebením 4 Příčina způsobená cizím vlivem 5 Poruca způsobená cizím elektrickým zařízením 6 Příčina způsobená přírodními vlivy 7 Přičina neobasněna 8 Neplánované vypnutí 9 Plánované vypnutí Kód Význam 1 Venkovní vedení ednoducé 2 Venkovní vedení dvoité 3 Kabelové vedení silové 4 Kabelové vedení ostatní 5 Distribuční transformovna /NN 6 Transformovna / a spínací stanice 7 Transformovny a rozvodny V 8 Ostatní ) Poškozené zařízení Kód Význam 01 Stožár 02 Vodič 03 Izolátor 04 Kabel 05 Kabelový soubor 06 Úsečník 07 Dálkově ovládaný úsečník 08 Vypínač výkonový 09 Recloser 10 Odpínač 11 Odpoovač 12 Transformátor /NN 13 Transformátor / 14 Transformátor 110 kv/ 15 Přístroový transformátor proudu, napětí 16 Svodič přepětí 17 Kompenzační tlumivka 18 Zařízení pro kompenzaci alovéo proudu 19 Reaktor 20 Zařízení DŘT 21 Ocrany pro vedení a kabely 22 Ocrany pro transformátory Strana 15/ 16

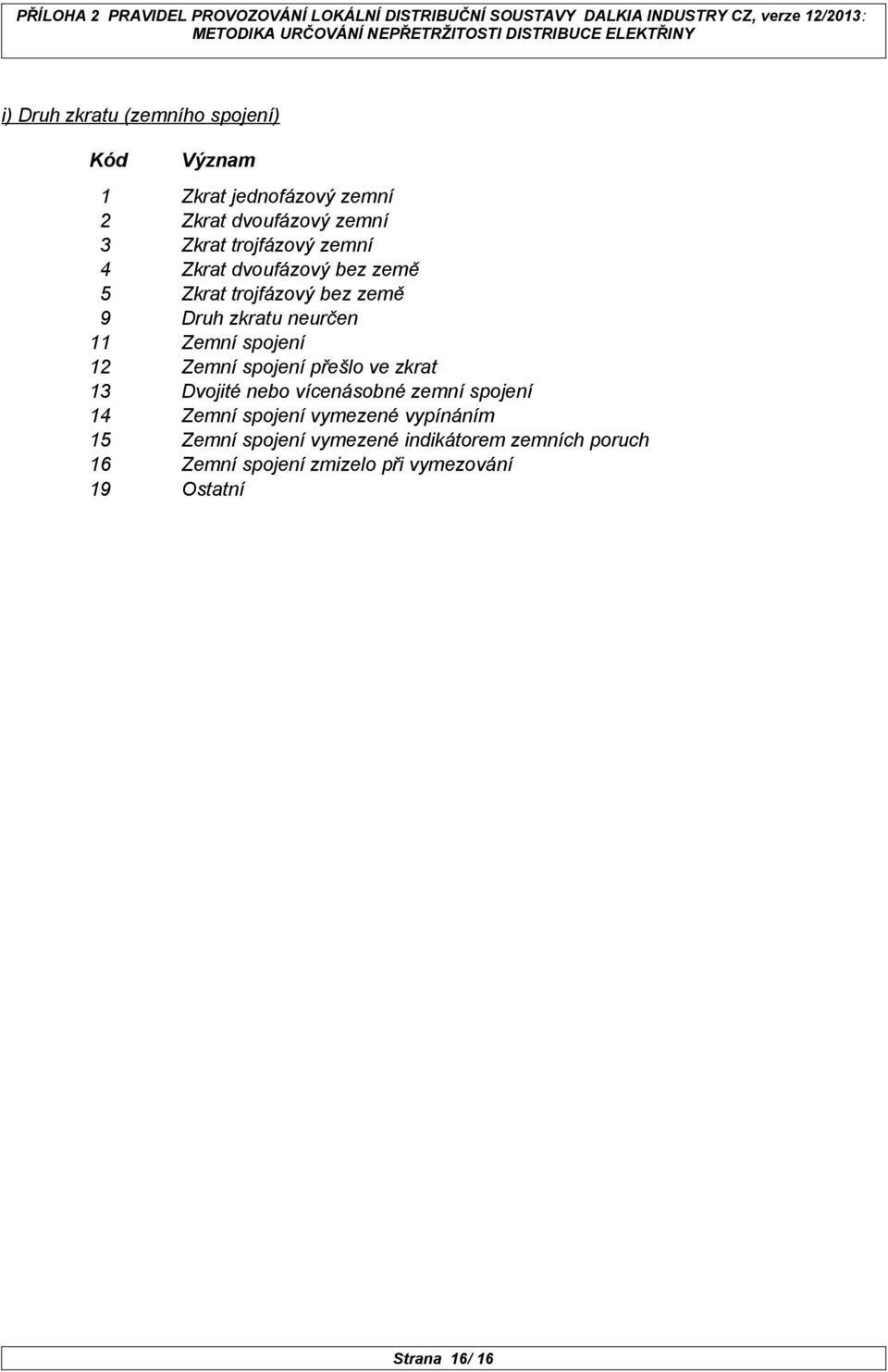

16 i) Dru zkratu (zemnío spoení) Kód Význam 1 Zkrat ednofázový zemní 2 Zkrat dvoufázový zemní 3 Zkrat trofázový zemní 4 Zkrat dvoufázový bez země 5 Zkrat trofázový bez země 9 Dru zkratu neurčen 11 Zemní spoení 12 Zemní spoení přešlo ve zkrat 13 Dvoité nebo vícenásobné zemní spoení 14 Zemní spoení vymezené vypínáním 15 Zemní spoení vymezené indikátorem zemníc poruc 16 Zemní spoení zmizelo při vymezování 19 Ostatní Strana 16/ 16
