1 JČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU ZEMĚDĚLSKÉ STAVBY (ZSTA) KONSTRUKCE ZEMĚDĚLSKÝCH STAVEB

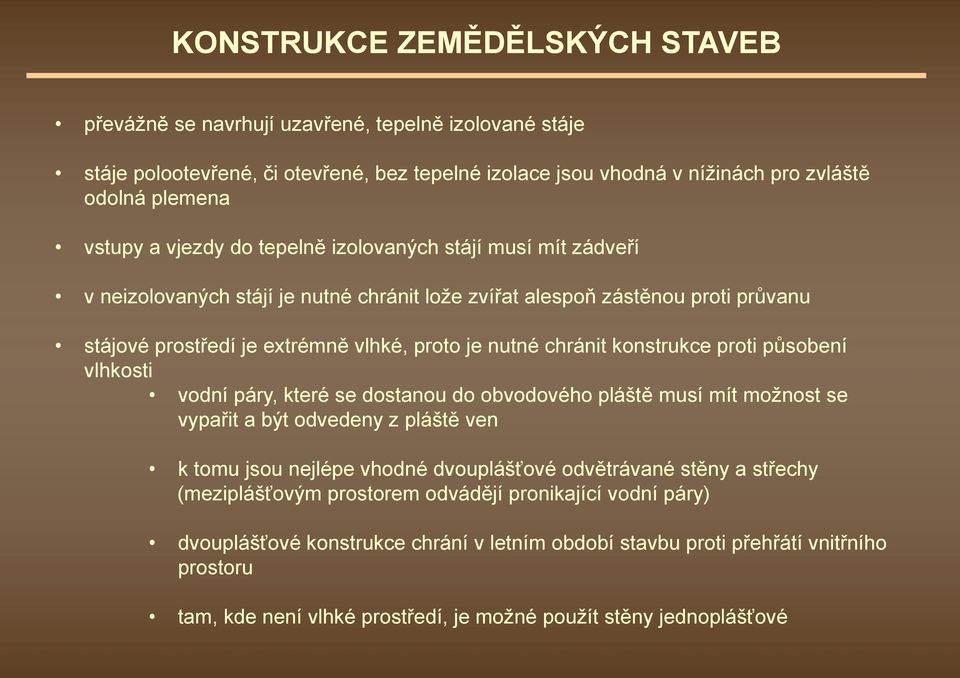

2 převážně se navrhují uzavřené, tepelně izolované stáje stáje polootevřené, či otevřené, bez tepelné izolace jsou vhodná v nížinách pro zvláště odolná plemena vstupy a vjezdy do tepelně izolovaných stájí musí mít zádveří v neizolovaných stájí je nutné chránit lože zvířat alespoň zástěnou proti průvanu stájové prostředí je extrémně vlhké, proto je nutné chránit konstrukce proti působení vlhkosti vodní páry, které se dostanou do obvodového pláště musí mít možnost se vypařit a být odvedeny z pláště ven k tomu jsou nejlépe vhodné dvouplášťové odvětrávané stěny a střechy (meziplášťovým prostorem odvádějí pronikající vodní páry) dvouplášťové konstrukce chrání v letním období stavbu proti přehřátí vnitřního prostoru tam, kde není vlhké prostředí, je možné použít stěny jednoplášťové

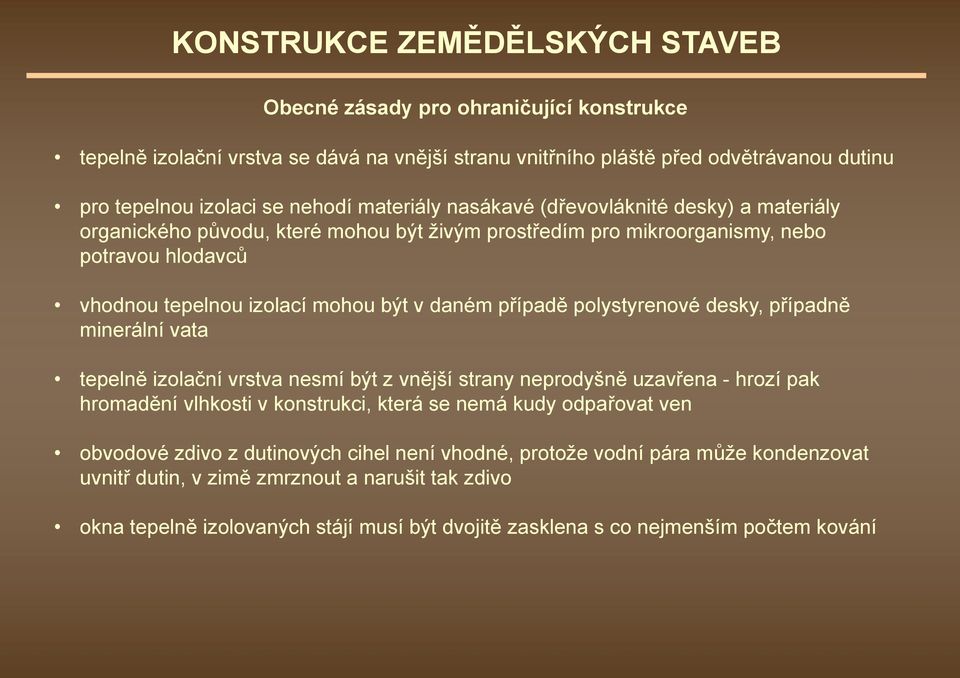

3 Obecné zásady pro ohraničující konstrukce tepelně izolační vrstva se dává na vnější stranu vnitřního pláště před odvětrávanou dutinu pro tepelnou izolaci se nehodí materiály nasákavé (dřevovláknité desky) a materiály organického původu, které mohou být živým prostředím pro mikroorganismy, nebo potravou hlodavců vhodnou tepelnou izolací mohou být v daném případě polystyrenové desky, případně minerální vata tepelně izolační vrstva nesmí být z vnější strany neprodyšně uzavřena - hrozí pak hromadění vlhkosti v konstrukci, která se nemá kudy odpařovat ven obvodové zdivo z dutinových cihel není vhodné, protože vodní pára může kondenzovat uvnitř dutin, v zimě zmrznout a narušit tak zdivo okna tepelně izolovaných stájí musí být dvojitě zasklena s co nejmenším počtem kování

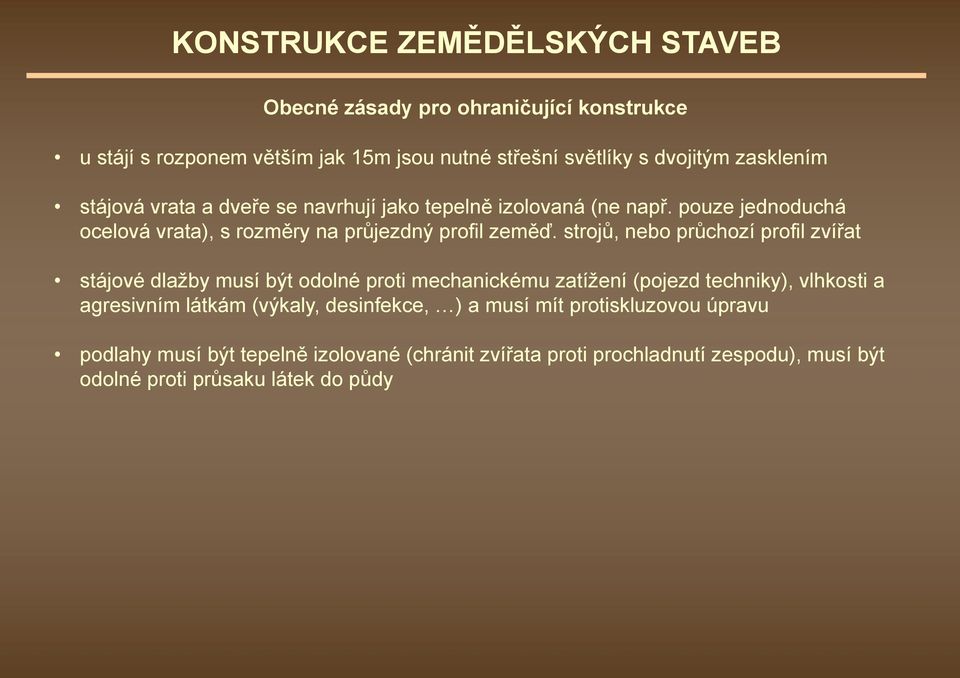

4 Obecné zásady pro ohraničující konstrukce u stájí s rozponem větším jak 15m jsou nutné střešní světlíky s dvojitým zasklením stájová vrata a dveře se navrhují jako tepelně izolovaná (ne např. pouze jednoduchá ocelová vrata), s rozměry na průjezdný profil zeměď. strojů, nebo průchozí profil zvířat stájové dlažby musí být odolné proti mechanickému zatížení (pojezd techniky), vlhkosti a agresivním látkám (výkaly, desinfekce, ) a musí mít protiskluzovou úpravu podlahy musí být tepelně izolované (chránit zvířata proti prochladnutí zespodu), musí být odolné proti průsaku látek do půdy

5 Světlíky světlíky pro osvětlení a větrání staveb širších jak 15m, nebo u staveb kde ve stěnách nejsou okna 1) pultový 2) sedlový 3) bazilikový 4) bodový

6 Obvodové pláště řešení dvouplášťové stěny s provětrávanou dutinou pro tepelně izolované objekty s vlhkým prostředím (stáje, dojírny, sklady brambor, ovoce, zeleniny, ) 1 - cihelné zdivo 2 - odvětrávaná dutina 3 - tepelná izolace (minerální vata, polystyren) 4 - tvárnice z lehkého betonu 5 - vnitřní omítka 6 - prkenné pobíjení řešení jednoplášťové stěny pro suché provozy 10 - vnější omítka 11 - cihelné/betonové bloky 5 - vnitřní omítka

7 příklady podlah a roštů pro stání zvířat Podlahy a) podlaha pro stájové komunikace b) podlaha pro stájové komunikace, pro sklady ovoce, brambor, zeleniny c) podlahy pro přistýlané stáje skotu a přistýlané lože prasat f) betonové rošty pro dojnice a mladý skot g) dřevěné rošty pro ovce h) ocelové rošty pro prasata 1 - cementový potěr 2 - lehký beton 3 - izolace proti zemní vlhkosti 4 - podkladový beton 5 - stěrkopísek 6 - tepelná izolace (polystyrenové desky) 7 - děrované stájové dlaždice

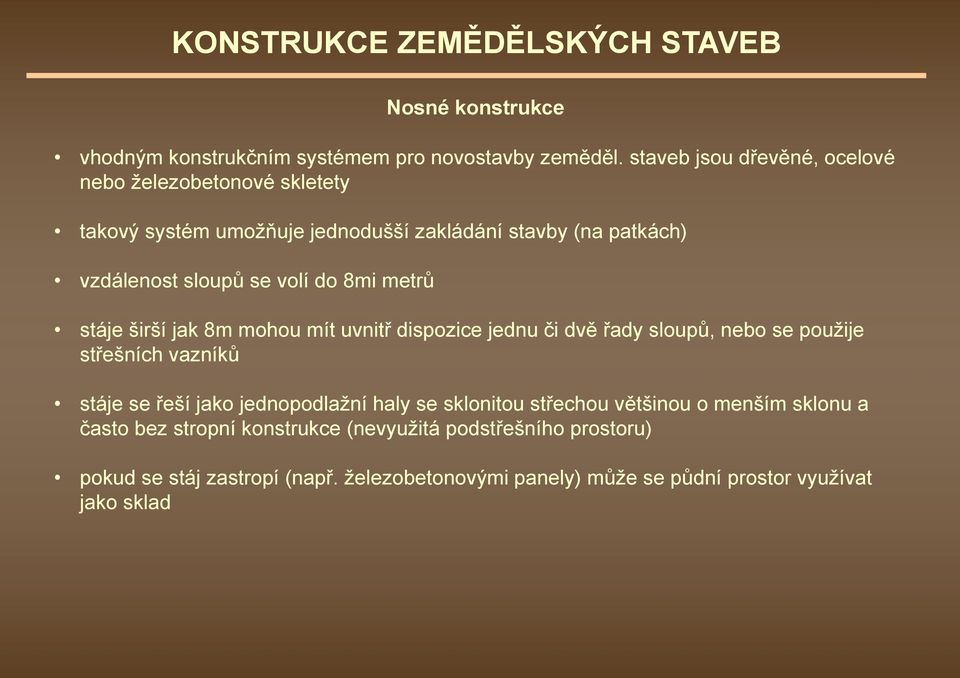

8 vhodným konstrukčním systémem pro novostavby zeměděl. staveb jsou dřevěné, ocelové nebo železobetonové skletety takový systém umožňuje jednodušší zakládání stavby (na patkách) vzdálenost sloupů se volí do 8mi metrů Nosné konstrukce stáje širší jak 8m mohou mít uvnitř dispozice jednu či dvě řady sloupů, nebo se použije střešních vazníků stáje se řeší jako jednopodlažní haly se sklonitou střechou většinou o menším sklonu a často bez stropní konstrukce (nevyužitá podstřešního prostoru) pokud se stáj zastropí (např. železobetonovými panely) může se půdní prostor využívat jako sklad

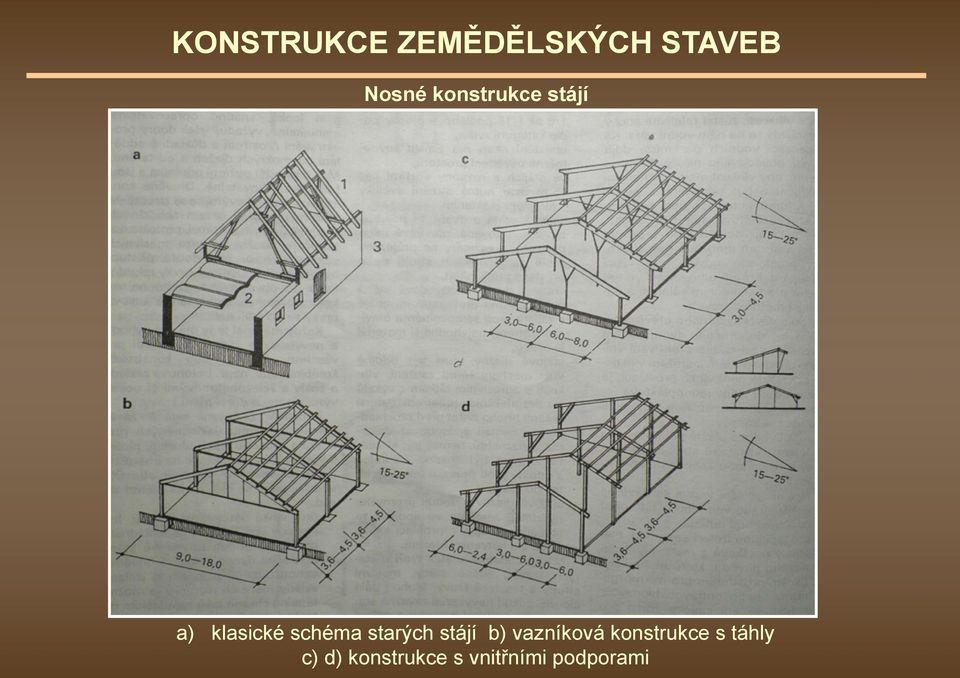

9 Nosné konstrukce stájí a) klasické schéma starých stájí b) vazníková konstrukce s táhly c) d) konstrukce s vnitřními podporami

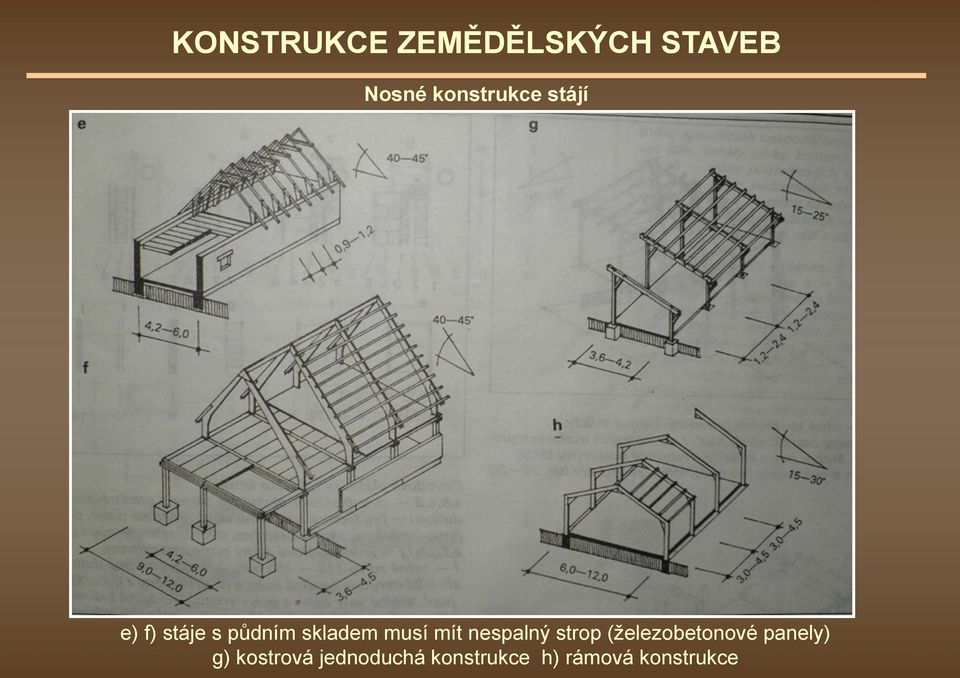

10 Nosné konstrukce stájí e) f) stáje s půdním skladem musí mít nespalný strop (železobetonové panely) g) kostrová jednoduchá konstrukce h) rámová konstrukce

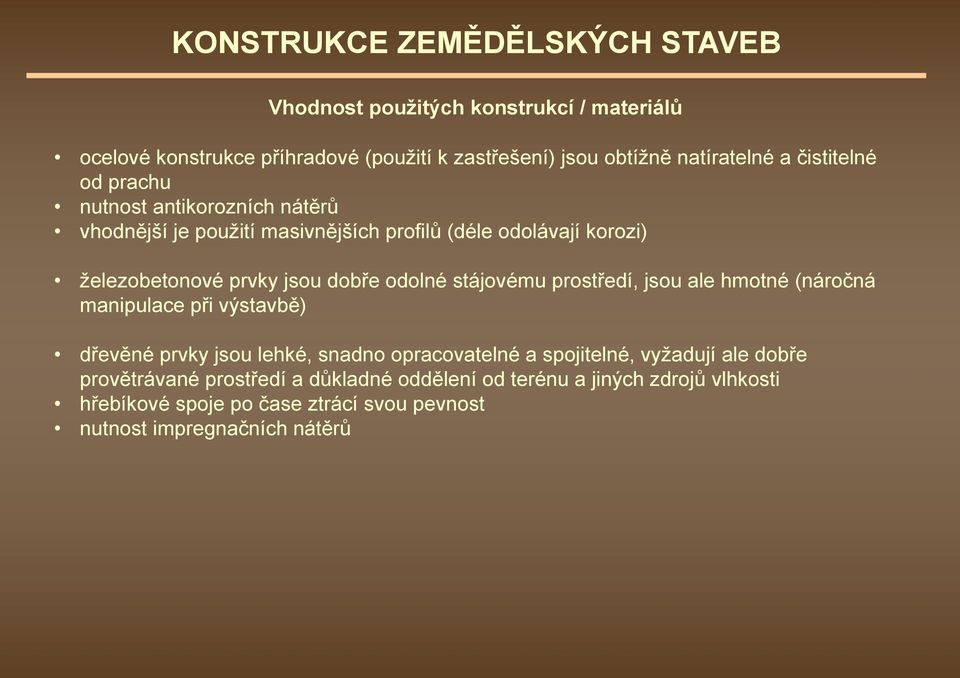

11 Vhodnost použitých konstrukcí / materiálů ocelové konstrukce příhradové (použití k zastřešení) jsou obtížně natíratelné a čistitelné od prachu nutnost antikorozních nátěrů vhodnější je použití masivnějších profilů (déle odolávají korozi) železobetonové prvky jsou dobře odolné stájovému prostředí, jsou ale hmotné (náročná manipulace při výstavbě) dřevěné prvky jsou lehké, snadno opracovatelné a spojitelné, vyžadují ale dobře provětrávané prostředí a důkladné oddělení od terénu a jiných zdrojů vlhkosti hřebíkové spoje po čase ztrácí svou pevnost nutnost impregnačních nátěrů

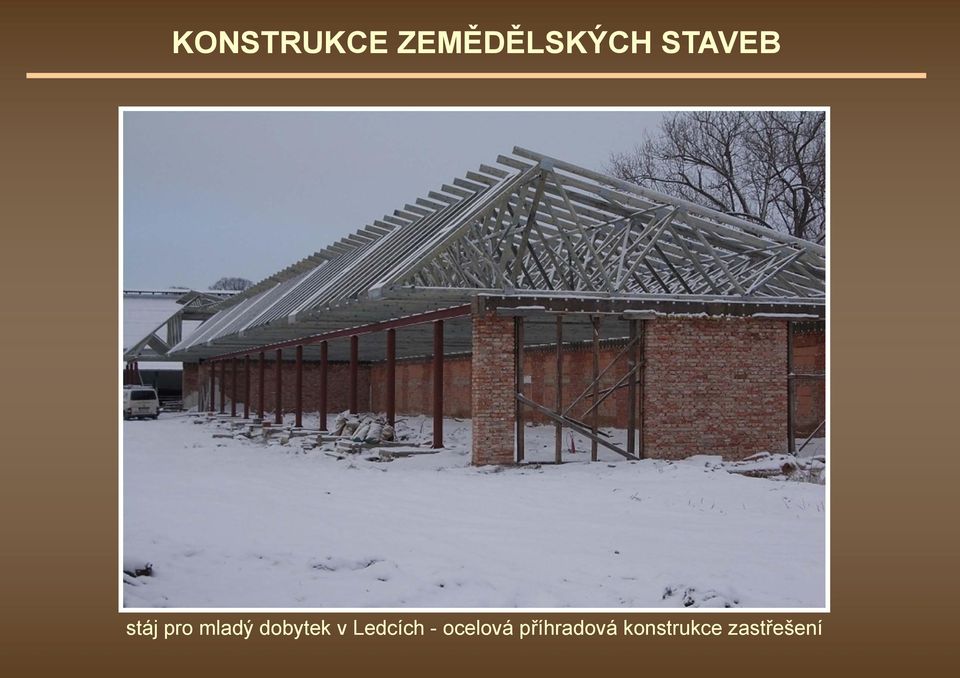

12 stáj pro mladý dobytek v Ledcích - ocelová příhradová konstrukce zastřešení

13 Konstrukční řešení skladů závisí na druhu uskladněných produktů, způsobu jejich uložení, plnění a vyprazdňování a na požadovaném mikroklimatu řešení obvodového pláště: pro vlhké látky uložené ve vlhkém a chladném prostředí budou obvodové stěny a střecha dvouplášťové s provětrávanou dutinou a tepelnou izolací vnitřní plášť musí odolávat tlakům uložených plodin a skladové vlhkosti pro suché látky, které není třeba tepelně izolovat stačí jednoplášťové řešení pro látky skladované bez přístupu vzduchu a pro tekuté látky (sila, nádrže a podobně) je kladen důraz na těsnost pláště a jeho odolnost vůči agresivním látkám v tepelně izolovaných skladech musí být okna dvojitě zasklena podlahy musí být izolovány proti zemní vlhkosti dlažby musí mít protiskluzovou úpravu

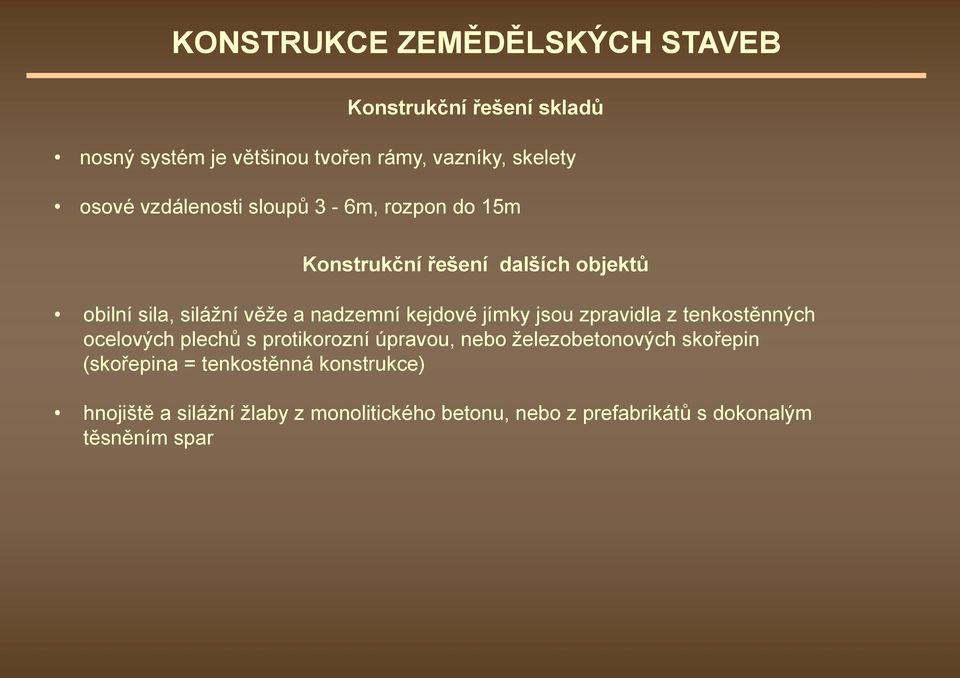

14 Konstrukční řešení skladů nosný systém je většinou tvořen rámy, vazníky, skelety osové vzdálenosti sloupů 3-6m, rozpon do 15m Konstrukční řešení dalších objektů obilní sila, silážní věže a nadzemní kejdové jímky jsou zpravidla z tenkostěnných ocelových plechů s protikorozní úpravou, nebo železobetonových skořepin (skořepina = tenkostěnná konstrukce) hnojiště a silážní žlaby z monolitického betonu, nebo z prefabrikátů s dokonalým těsněním spar

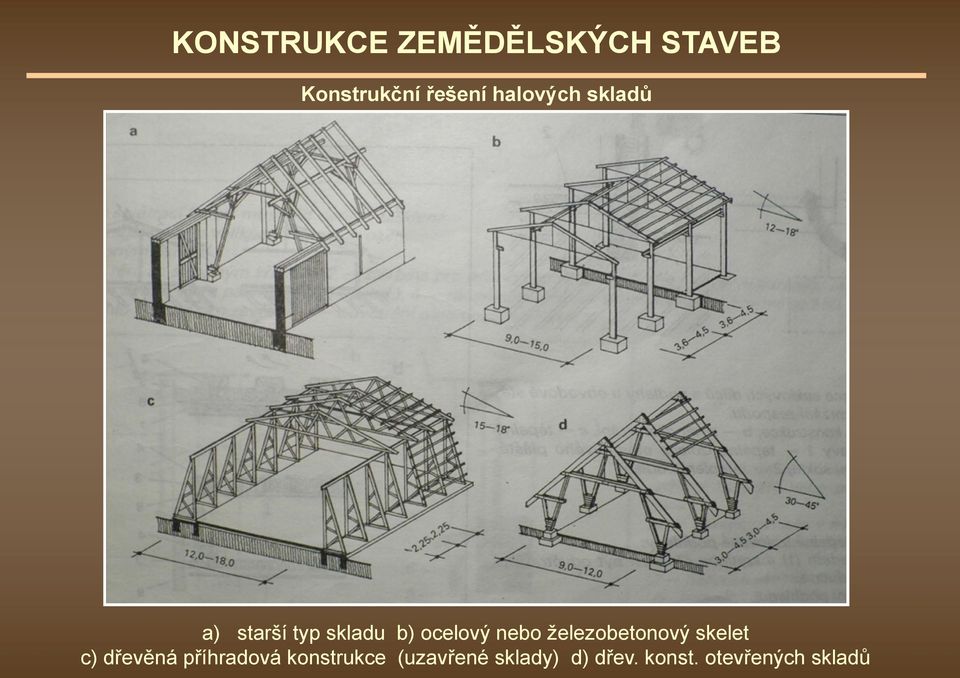

15 Konstrukční řešení halových skladů a) starší typ skladu b) ocelový nebo železobetonový skelet c) dřevěná příhradová konstrukce (uzavřené sklady) d) dřev. konst. otevřených skladů

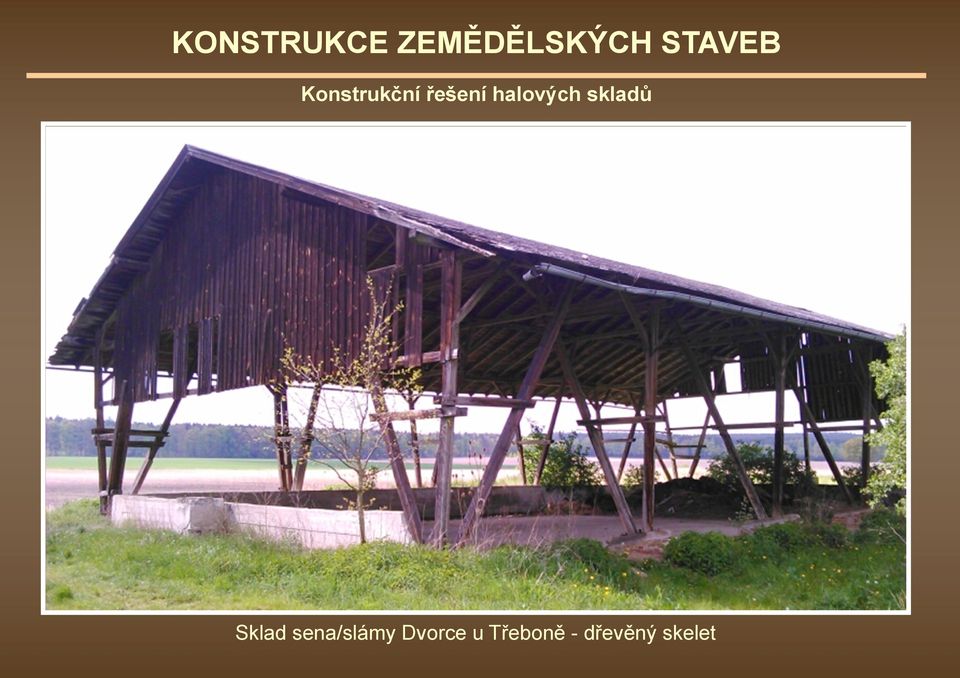

16 KONSTRUKCE ZEMĚDĚLSKÝCH STAVEB Konstrukční řešení halových skladů Sklad sena/slámy Dvorce u Třeboně - dřevěný skelet

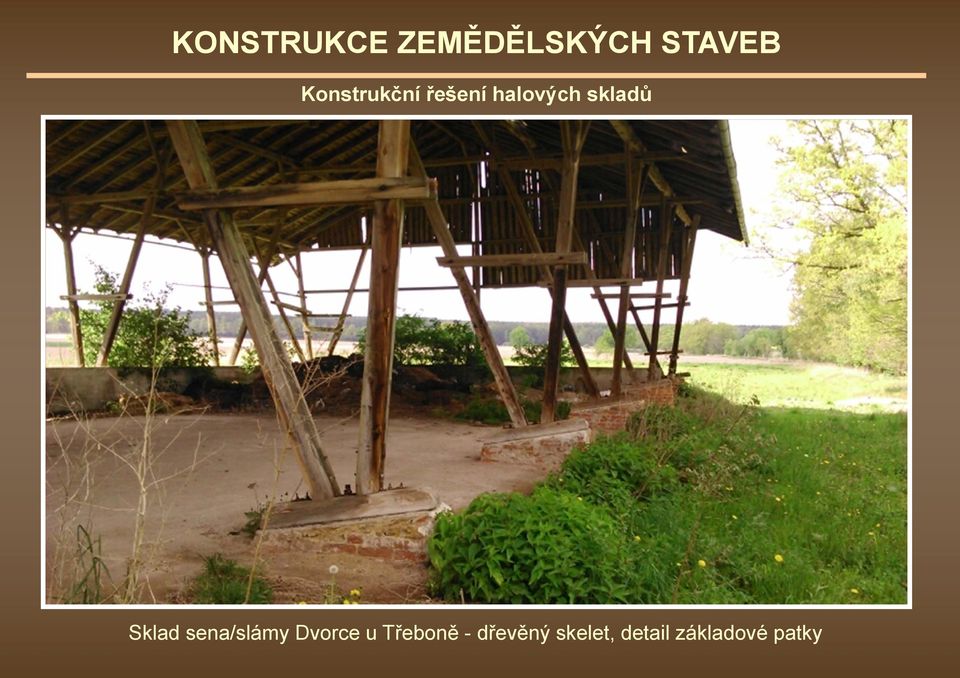

17 Konstrukční řešení halových skladů Sklad sena/slámy Dvorce u Třeboně -dřevěný skelet, detail základové patky

18 Konstrukční řešení halových skladů Skladová hala - Dvorce u Třeboně

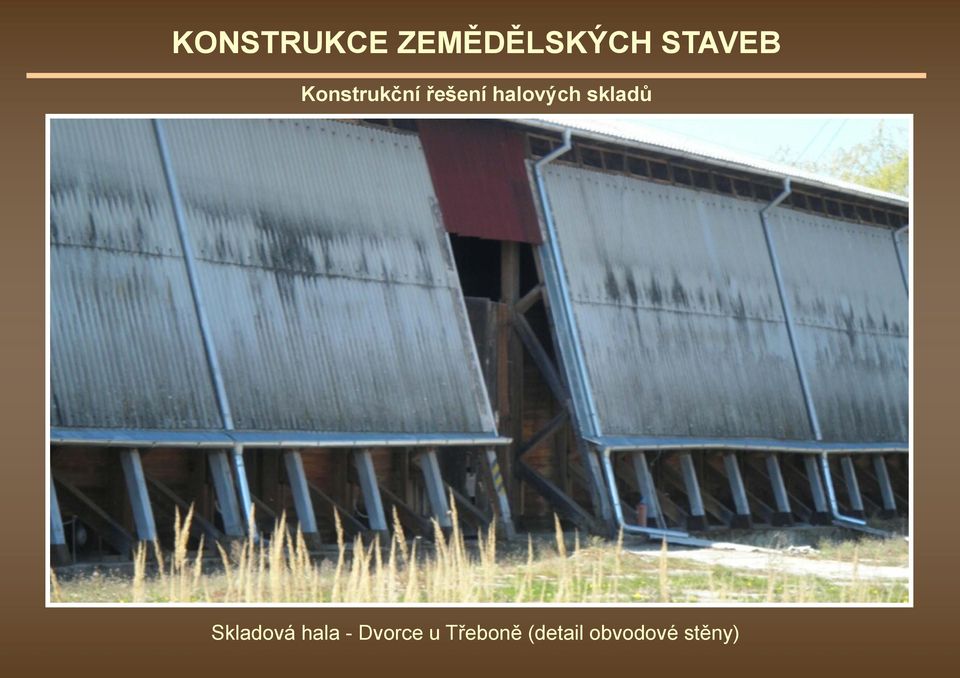

19 Konstrukční řešení halových skladů Skladová hala - Dvorce u Třeboně (detail obvodové stěny)

20 Konstrukční řešení halových skladů Ocelový příhradový skelet skladovací haly - areál pivovaru Regent, Třeboň

21 sila z tenkostěnných ocelových plechů

22 zajímavost - nové využití starého sila v Hamburku
