AACT5R(červený) & AAT5G(zelený)

Transkript

1 UŽIVATELSKÝ MANUÁL LASEROVÝ ZAMĚŘOVAČ AACT5R(červený) & AAT5G(zelený) Česky

2 O firmě Sightmark Sightmark nabízí širokou škálu produktů, včetně puškohledů, kolimátorů, laserů, korekcí nastřelení, noktovizorů, svítilen a dálkoměrů. Produkty značky Sightmark jsou inspirovány vojenským a policejním využitím. Všechny výrobky jsou navrženy pro nejvyšší efektivitu vaší zbraně s našimi doplňky, jak je jen možné. Sightmark - MAKE YOUR MARK

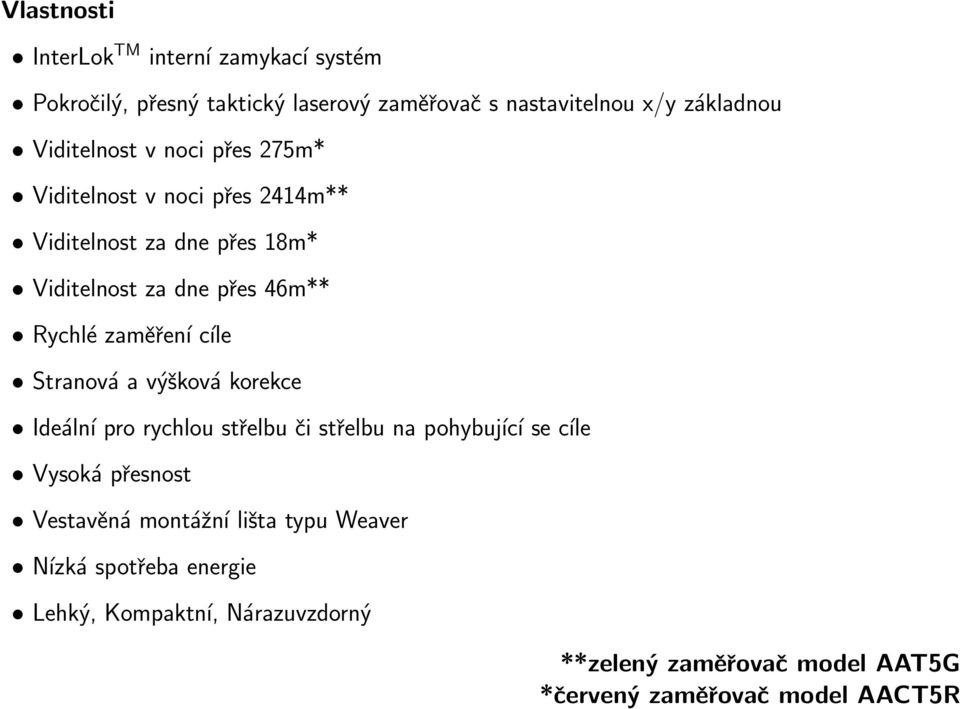

3 Vlastnosti InterLok TM interní zamykací systém Pokročilý, přesný taktický laserový zaměřovač s nastavitelnou x/y základnou Viditelnost v noci přes 275m* Viditelnost v noci přes 2414m** Viditelnost za dne přes 18m* Viditelnost za dne přes 46m** Rychlé zaměření cíle Stranová a výšková korekce Ideální pro rychlou střelbu či střelbu na pohybující se cíle Vysoká přesnost Vestavěná montážní lišta typu Weaver Nízká spotřeba energie Lehký, Kompaktní, Nárazuvzdorný **zelený zaměřovač model AAT5G *červený zaměřovač model AACT5R

4 Technické údaje Červený zaměřovač AACT5R Viditelnost, den (m) 18, noc (m) 275 Vlnová délka (nm) Výkon laseru (mw) 3-5 Typ laseru Viditelná červená tečka Velikost tečky 50 Rozměry (mm) 66 x 35.5 x 38 Váha (g) 160 Zelený zaměřovač AAT5G Viditelnost, den (m) 46, noc (m) 2414 Vlnová délka (nm) 532 Výkon laseru (mw) 3-5 Typ laseru Viditelná zelená tečka Velikost tečky (mm@100m) 50 Rozměry (mm) 86.4 x 30.5 x 40.6 Váha (g) 230 V krabici Laserový zaměřovač Nástroje pro kalibraci 1x AG13 baterie (červený zaměřovač) 1x CR-123A lithiová baterie (Zelený zaměřovač) Montážní lišta typu Weaver Záruční list

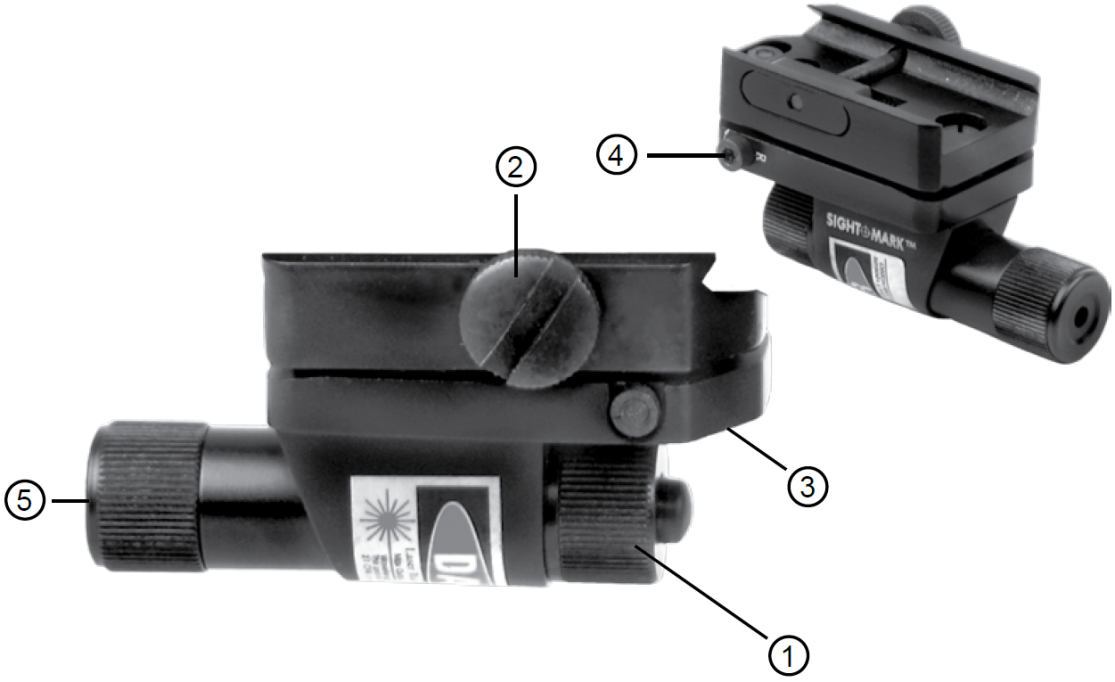

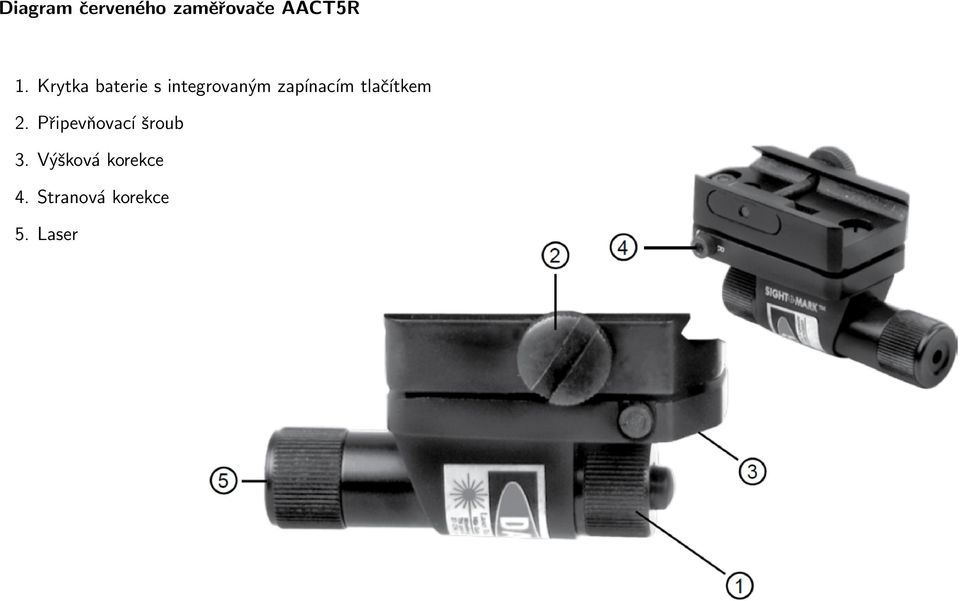

5 Diagram červeného zaměřovače AACT5R 1. Krytka baterie s integrovaným zapínacím tlačítkem 2. Připevňovací šroub 3. Výšková korekce 4. Stranová korekce 5. Laser

6 Diagram zeleného zaměřovače AAT5G 1. Krytka baterie s integrovaným zapínacím tlačítkem 2. Připevňovací šroub 3. Výšková korekce 4. Stranová korekce 5. Laser

7 O laserovém zaměřovači AACT5R a AAT5G značky SIGHTMARK Série taktických laserových zaměřovačů značky Sightmark jsou pokročilé, vysocé přesné a výkoné zaměřovače s neuvěřitelným dosahem viditelnosti za dne i v noci. Vyznačující se intenzivním, přesným laserovým paprskem, který je ideální pro svou rychlost zaměření cíle. Skvěle se hodí na celou řadu zbraní, tyto zaměřovače obsahují unikátní InterLok TM vnitřní zamykácí systém. Tato funkce automaticky uzamkne bez posunutí bez posunutí bodu nárazu, což pomáhá vycentrovat zaměřovač. Vložení bateríı Červený a zelený zaměřovač používá bud 1x AG13(červený laser) nebo 1x CR-123A(3V) baterii(zelený laser). K výměně baterie odšroubujte krytku na zadní straně zaměřovače, ve směru hodinových ručiček, dokud krytku neodděĺıte od laseru. Vložte baterii podle obrázku na krytce laseru. Po té krytku vložte zpět a zavřete proti směru hodinových ručiček. Pozor na přetažení. Pozor: NEPOUŽÍVEJTE nic jiného než baterie AG13, CR-123, nebo nabíjecí baterie, s tímto výrobkem. Instalace Jak červený tak i zelený zaměřovač obsahuje integrovanou kolejnici pro připevnění na všechny standartní lišty zbraní. Nasad te lištu na základnu tak, aby byli zarovnány s drážky na liště laseru s drážkami na základně zbraně, dokud příčný uzamykací kĺın nedosedne do drážky. Šroub utáhněte pomocí přiloženého imbusového kĺıče. Vycentrování 1. Upevněte laserový zaměřovač na zbraň 2. Umístěte zbraň do svěráku nebo na střelecký stůl

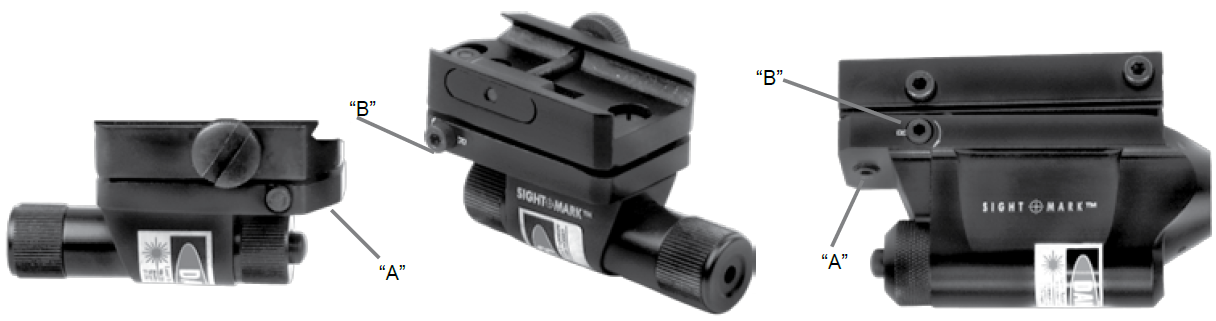

8 3. Zamiřte na cíl vzdálený 25metrů 4. V dalším kroku se předpokládá, že kovová mířidla nebo jiný zaměřovací systém vaší zbraně je správně vycentrován na 25 metrů. Pokud ne, vypněte laser a vystřelte v pěti 5 kolech na cíl, kde uvidíte skupinu bodů dopadu. Pokud je to nutné, upravte váš zaměřovač k tomuto bodu nárazu. 5. Zamiřte znovu na cíl použitím stejného postupu jako v bodě #4. Zapněte laserový zaměřovače a uvidíte rozdíl ve vzdálenosti mezi laserovou tečkou a skutečný bod nárazu. Chcete-li nastavit laser, aby mířil přesně na bod dopadu, použíjte dvě sady šroubů označené A a B, pro stranovou a výškovou korekci. Určuje, který šroub ovladá jakou funkci, která záleží na pozici laseru, když je připevněn k vaší zbrani. Laser připojte ke své zbrani na požadovanou pozici a přitáhněte. Ujistěte se, že jeden ze šroubů (nezáleží na tom, který z nich) je umístěn vertikálně. Tento šroub je zodpovědný za výškovou korekci. Další šroub, který je dole pod úhlem 90 stupňů od svislého šroubu, je zodpovědný za stranovou korekci. Pomocí imbusový kĺıče, můžete uvolnit nebo dotáhnou příslušné šrouby, dokud není laser vycentrován.

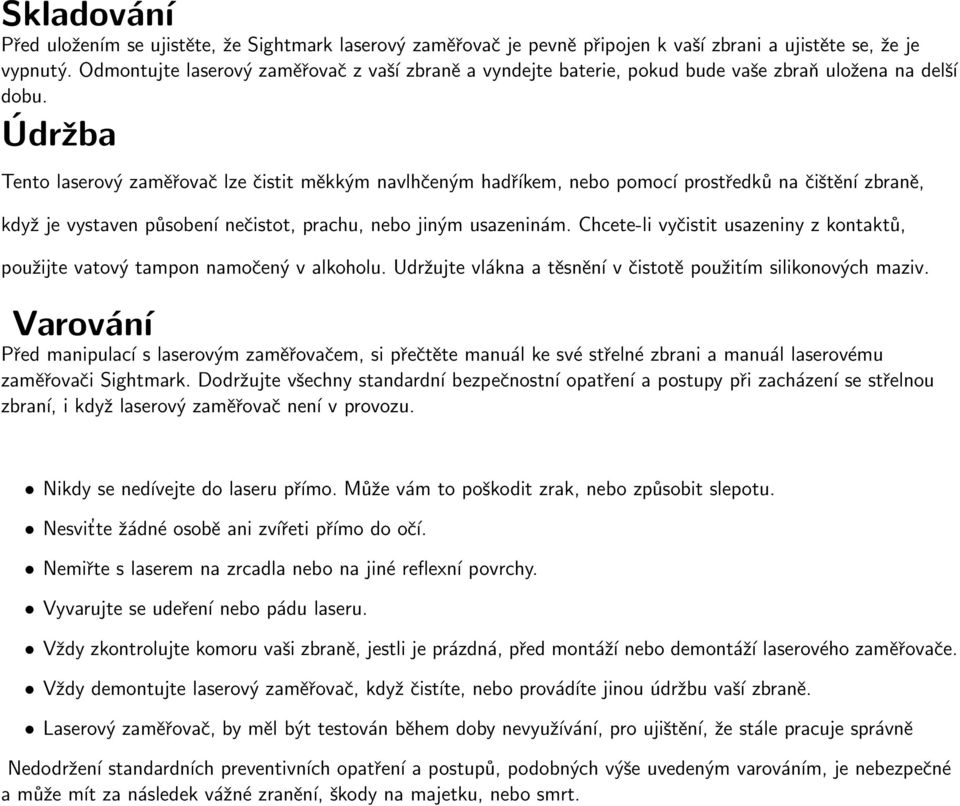

9 Skladování Před uložením se ujistěte, že Sightmark laserový zaměřovač je pevně připojen k vaší zbrani a ujistěte se, že je vypnutý. Odmontujte laserový zaměřovač z vaší zbraně a vyndejte baterie, pokud bude vaše zbraň uložena na delší dobu. Údržba Tento laserový zaměřovač lze čistit měkkým navlhčeným hadříkem, nebo pomocí prostředků na čištění zbraně, když je vystaven působení nečistot, prachu, nebo jiným usazeninám. Chcete-li vyčistit usazeniny z kontaktů, použijte vatový tampon namočený v alkoholu. Udržujte vlákna a těsnění v čistotě použitím silikonových maziv. Varování Před manipulací s laserovým zaměřovačem, si přečtěte manuál ke své střelné zbrani a manuál laserovému zaměřovači Sightmark. Dodržujte všechny standardní bezpečnostní opatření a postupy při zacházení se střelnou zbraní, i když laserový zaměřovač není v provozu. Nikdy se nedívejte do laseru přímo. Může vám to poškodit zrak, nebo způsobit slepotu. Nesvit te žádné osobě ani zvířeti přímo do očí. Nemiřte s laserem na zrcadla nebo na jiné reflexní povrchy. Vyvarujte se udeření nebo pádu laseru. Vždy zkontrolujte komoru vaši zbraně, jestli je prázdná, před montáží nebo demontáží laserového zaměřovače. Vždy demontujte laserový zaměřovač, když čistíte, nebo provádíte jinou údržbu vaší zbraně. Laserový zaměřovač, by měl být testován během doby nevyužívání, pro ujištění, že stále pracuje správně Nedodržení standardních preventivních opatření a postupů, podobných výše uvedeným varováním, je nebezpečné a může mít za následek vážné zranění, škody na majetku, nebo smrt.

10 Záruka Informace týkající se záruky najdete na
