1 UŽIVATELSKÝ MANUÁL Kolimátor Laser Dual Shot & Sure Shot Česky

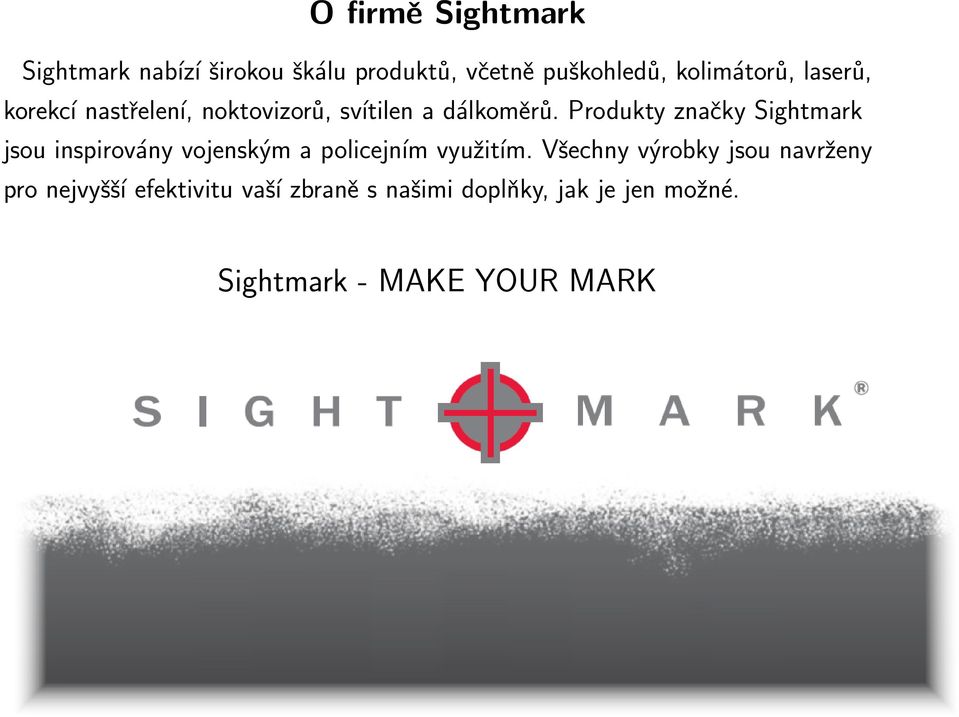

2 O firmě Sightmark Sightmark nabízí širokou škálu produktů, včetně puškohledů, kolimátorů, laserů, korekcí nastřelení, noktovizorů, svítilen a dálkoměrů. Produkty značky Sightmark jsou inspirovány vojenským a policejním využitím. Všechny výrobky jsou navrženy pro nejvyšší efektivitu vaší zbraně s našimi doplňky, jak je jen možné. Sightmark - MAKE YOUR MARK

3 Vlastnosti Červený laser parelalně s kolimátorem* Vysoká přesnost InterLok TM interní zamykací systém Spolehlivý a odolný Široké zorné pole Rychlé zacílení 4 různé druhy zaměřovacích křížků Nastavitelné podsvícení mířidel Paralaxní korekce Nekonečný oční reliéf Vestavěná lišta typu Weaver Lehký, voděodolný a nárazuvzdorný Nízká spotřeba energie V úpravě matné černé nebo Camo** *Dostupné pouze pro Laser Dual Shot **Dostupné pouze pro Sure Shot

4 Optický systém Zvětšení (x) 1 Objektiv (mm) 33x24 Zorné pole (m@ 100m) 35 Oční reliéf nekonečný Povlak AR červená Vodě odolný (Ano/Ne) Ano Zaměřovací kříž Více (4 druhy) MOA nastavení (jeden klik) 1 Napájení, typ baterie 1xCR2032 lithium napájení (V) 3 Nastavení jasu 1-7 a vypnuto Max. zpětný ráz (ráže) až.50 Konstrukce Hliník Operační teplota ( C) -10 až 50 Rozměry (mm) 80,3 x 29 x 5,3 Váha (g) 162* / 108** *Dostupné pouze pro Laser Dual Shot **Dostupné pouze pro Sure Shot Technické údaje Laserový systém Typ laseru Viditelná červená Vlnová délka (nm) Pracovní doba (hod) méně než 5000 Výkon méně než 5 Průměr tečky (in@100yds) 2 Napájení, typ baterie 3x AG13 Životnost baterie (hod) 2 Pouze pro Laser Dual Shot V krabici Gumová krycí čepička Nářadí pro kalibraci Baterie Záruční list

5 Diagram Laser Dual Shot 1. Kontrola jasu 2. Výběr zaměřovacího kříže 3. Výšková korekce 4. Stranová korekce 5. Přihrádka na baterie 6. Emitor laseru 7. Přihrádka na baterie laseru 8. Zapnutí/Vypnutí laseru

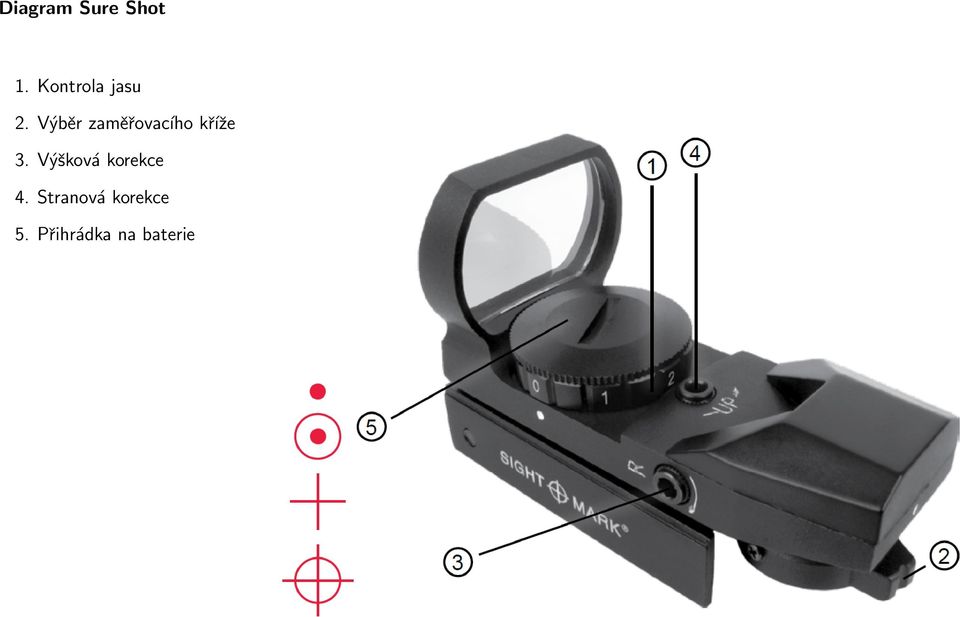

6 Diagram Sure Shot 1. Kontrola jasu 2. Výběr zaměřovacího kříže 3. Výšková korekce 4. Stranová korekce 5. Přihrádka na baterie

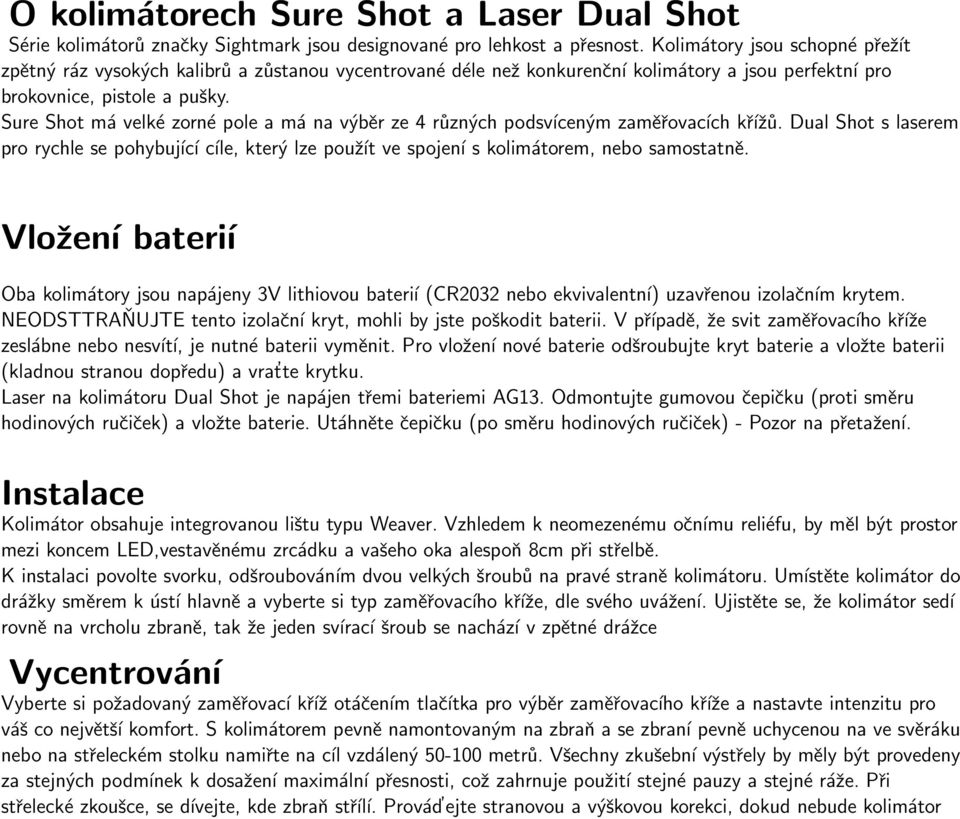

7 O kolimátorech Sure Shot a Laser Dual Shot Série kolimátorů značky Sightmark jsou designované pro lehkost a přesnost. Kolimátory jsou schopné přežít zpětný ráz vysokých kalibrů a zůstanou vycentrované déle než konkurenční kolimátory a jsou perfektní pro brokovnice, pistole a pušky. Sure Shot má velké zorné pole a má na výběr ze 4 různých podsvíceným zaměřovacích křížů. Dual Shot s laserem pro rychle se pohybující cíle, který lze použít ve spojení s kolimátorem, nebo samostatně. Vložení bateríı Oba kolimátory jsou napájeny 3V lithiovou bateríı (CR2032 nebo ekvivalentní) uzavřenou izolačním krytem. NEODSTTRAŇUJTE tento izolační kryt, mohli by jste poškodit baterii. V případě, že svit zaměřovacího kříže zeslábne nebo nesvítí, je nutné baterii vyměnit. Pro vložení nové baterie odšroubujte kryt baterie a vložte baterii (kladnou stranou dopředu) a vrat te krytku. Laser na kolimátoru Dual Shot je napájen třemi bateriemi AG13. Odmontujte gumovou čepičku (proti směru hodinových ručiček) a vložte baterie. Utáhněte čepičku (po směru hodinových ručiček) - Pozor na přetažení. Instalace Kolimátor obsahuje integrovanou lištu typu Weaver. Vzhledem k neomezenému očnímu reliéfu, by měl být prostor mezi koncem LED,vestavěnému zrcádku a vašeho oka alespoň 8cm při střelbě. K instalaci povolte svorku, odšroubováním dvou velkých šroubů na pravé straně kolimátoru. Umístěte kolimátor do drážky směrem k ústí hlavně a vyberte si typ zaměřovacího kříže, dle svého uvážení. Ujistěte se, že kolimátor sedí rovně na vrcholu zbraně, tak že jeden svírací šroub se nachází v zpětné drážce Vycentrování Vyberte si požadovaný zaměřovací kříž otáčením tlačítka pro výběr zaměřovacího kříže a nastavte intenzitu pro váš co největší komfort. S kolimátorem pevně namontovaným na zbraň a se zbraní pevně uchycenou na ve svěráku nebo na střeleckém stolku namiřte na cíl vzdálený metrů. Všechny zkušební výstřely by měly být provedeny za stejných podmínek k dosažení maximální přesnosti, což zahrnuje použití stejné pauzy a stejné ráže. Při střelecké zkoušce, se dívejte, kde zbraň stříĺı. Provád ejte stranovou a výškovou korekci, dokud nebude kolimátor

8 vycentrován s bodem dopadu kulky. (Poznámka - každá úprava kliku pohybuje bod nárazu o 1 MOA, cca 1 na 100 m, 1/2 na 50 m). Nastavte nejprve výškovou korekci, pak útáhněte šroub pomocí imbusového kĺıče. Poté proved te stranovou korekci. Kolimovaný laserový paprsek Laser Dual Shot je paralélně se zaměřovacím křížem. Jakmile je kolimátor se zbraní vycentrován, laserový paprsek bude mířit tam, kde zbraň, ale cca 2-3cm vpravo. Použití laseru je doporučeno pro střelbu do 20m Skladování Před uložením se ujistěte, že kolimátor značky Sightmark je pevně připojen k vaší zbrani. Ujistěte se, že kolimátor je vypnutý (nastavte level intenzity na 0) a laser u kolimátoru Dual Shot je vypnutý. Opatrně očistěte objektiv čistícím hadřík a kryt objektivu s gumovou krytkou objektivu. Vyndejte baterie, pokud bude vaše zbraň uložena na delší dobu. Varování Nikdy se nedívejte do laseru přímo. Může vám to poškodit zrak, nebo způsobit slepotu. Nesvit te žádné osobě ani zvířeti přímo do očí. Nemiřte s laserem na zrcadla nebo na jiné reflexní povrchy. Vyvarujte se udeření nebo pádu zbraně. Vždy zkontrolujte komoru vaši zbraně, jestli je prázdná, před montáží nebo demontáží kolimátoru. Nedodržení standardních preventivních opatření a postupů, podobných výše uvedeným varováním, je nebezpečné a může mít za následek vážné zranění, škody na majetku, nebo smrt.

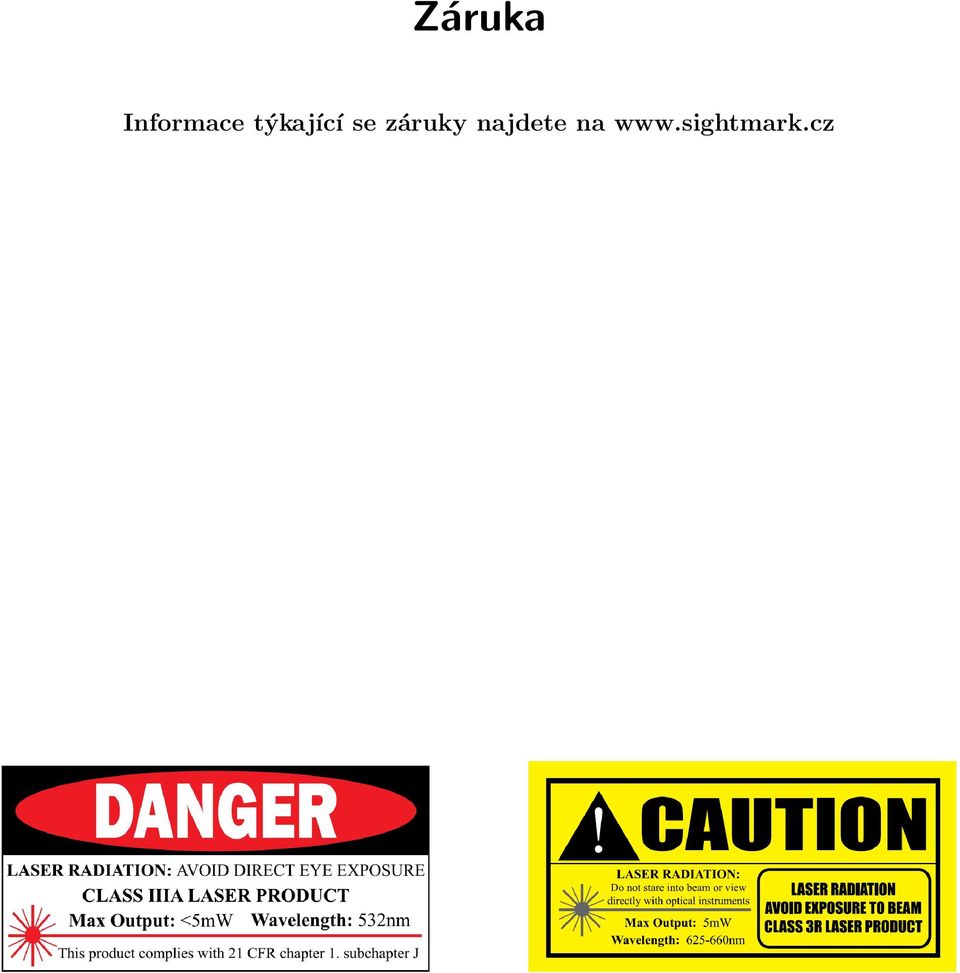

9 Záruka Informace týkající se záruky najdete na
