SVODIČE BLESKOVÝCH PROUDŮ - TYP 1 + TYP 2 +

Transkript

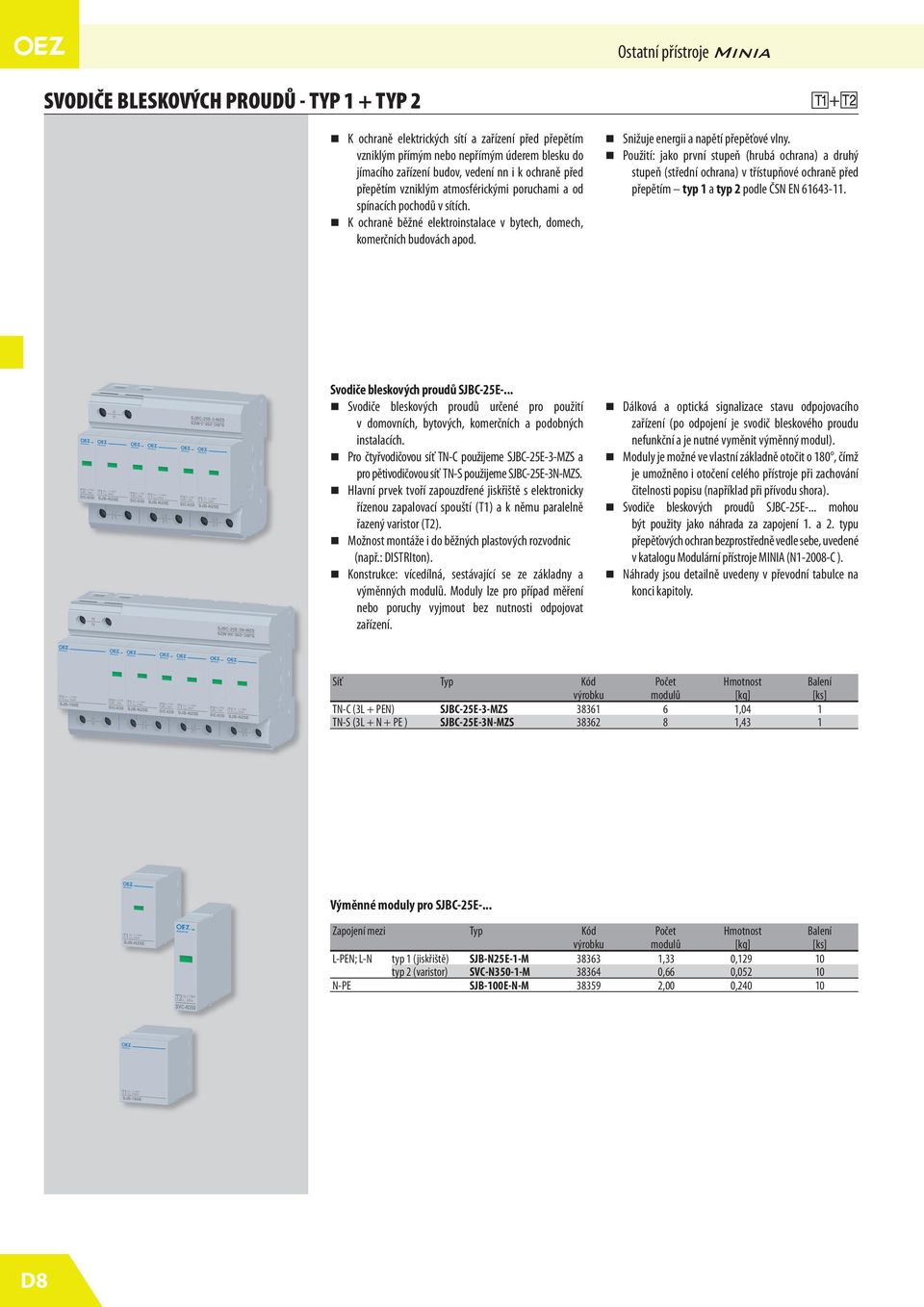

1 Ostatní přístroje MIIA SVODIČE BLESKOVÝCH PROUDŮ - TYP 1 TYP 2 K ochraně elektrických sítí a zařízení před přepětím vzniklým přímým nebo nepřímým úderem blesku do jímacího zařízení budov, vedení nn i k ochraně před přepětím vzniklým atmosférickými poruchami a od spínacích pochodů v sítích. K ochraně běžné elektroinstalace v bytech, domech, komerčních budovách apod. Snižuje energii a napětí přepěťové vlny. Použití: jako první stupeň (hrubá ochrana) a druhý stupeň (střední ochrana) v třístupňové ochraně před přepětím typ 1 a typ 2 podle ČS E Svodiče bleskových proudů SJBC-2E-... Svodiče bleskových proudů určené pro použití v domovních, bytových, komerčních a podobných instalacích. Pro čtyřvodičovou síť T-C použijeme SJBC-2E-3-MZS a pro pětivodičovou síť T-S použijeme SJBC-2E-3-MZS. Hlavní prvek tvoří zapouzdřené jiskřiště s elektronicky řízenou zapalovací spouští (T1) a k němu paralelně řazený varistor (T2). Možnost montáže i do běžných plastových rozvodnic (např.: DISTRIton). Konstrukce: vícedílná, sestávající se ze základny a výměnných modulů. Moduly lze pro případ měření nebo poruchy vyjmout bez nutnosti odpojovat zařízení. Dálková a optická signalizace stavu odpojovacího zařízení (po odpojení je svodič bleskového proudu nefunkční a je nutné vyměnit výměnný modul). Moduly je možné ve vlastní základně otočit o 180, čímž je umožněno i otočení celého přístroje při zachování čitelnosti popisu (například při přívodu shora). Svodiče bleskových proudů SJBC-2E-... mohou být použity jako náhrada za zapojení 1. a 2. typu přepěťových ochran bezprostředně vedle sebe, uvedené v katalogu Modulární přístroje MIIA ( C ). áhrady jsou detailně uvedeny v převodní tabulce na konci kapitoly. Síť Typ Kód Počet Hmotnost Balení výrobku modulů [kg] [ks] T-C (3L ) SJBC-2E-3-MZS ,04 1 T-S (3L ) SJBC-2E-3-MZS ,43 1 Výměnné moduly pro SJBC-2E-... Zapojení mezi Typ Kód Počet Hmotnost Balení výrobku modulů [kg] [ks] L-; L- typ 1 (jiskřiště) SJB-2E-1-M ,33 0, typ 2 (varistor) SVC-30-1-M , 0, SJB-100E--M ,00 0, D8

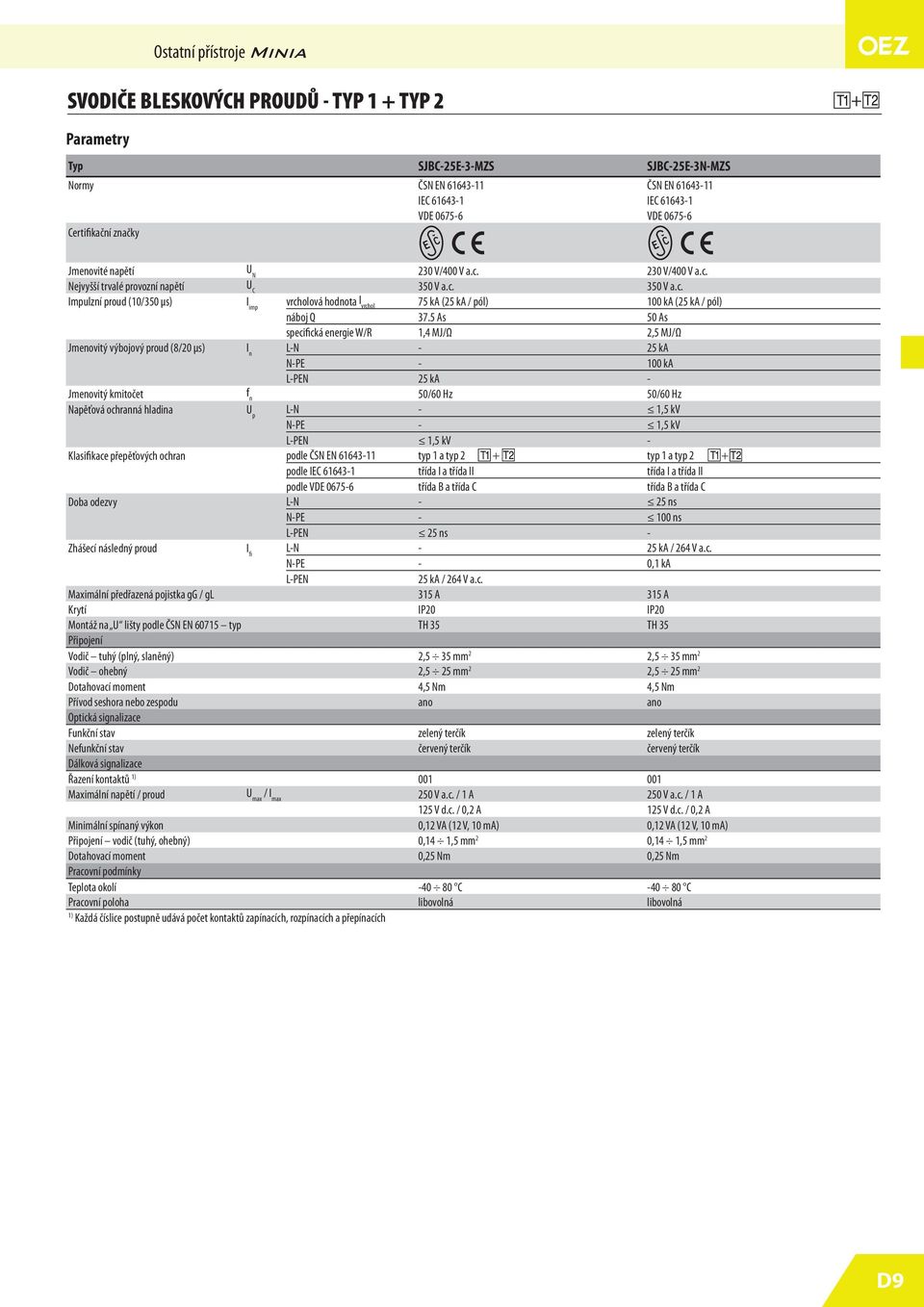

2 Ostatní přístroje MIIA SVODIČE BLESKOVÝCH PROUDŮ - TYP 1 TYP 2 Parametry Typ SJBC-2E-3-MZS SJBC-2E-3-MZS ormy ČS E 3-11 ČS E 3-11 IEC 3-1 IEC 3-1 VDE 07- VDE 07- Certifikační značky Jmenovité napětí U 230 V/400 V a.c. 230 V/400 V a.c. ejvyšší trvalé provozní napětí U C 30 V a.c. 30 V a.c. Impulzní proud (10/30 μs) I imp vrcholová hodnota I vrchol 7 ka (2 ka / pól) 100 ka (2 ka / pól) náboj Q 37. As 0 As specifická energie W/R 1,4 MJ/Ω 2, MJ/Ω Jmenovitý výbojový proud (8/20 μs) I n L- - 2 ka ka L- 2 ka - Jmenovitý kmitočet f n 0/0 Hz 0/0 Hz apěťová ochranná hladina U p L- - kv - - kv L- kv - Klasifikace přepěťových ochran podle ČS E 3-11 typ 1 a typ 2 typ 1 a typ 2 podle IEC 3-1 třída I a třída II třída I a třída II podle VDE 07- třída B a třída C třída B a třída C Doba odezvy L- - 2 ns ns L- 2 ns - Zhášecí následný proud I fi L- - 2 ka / 24 V a.c ,1 ka L- 2 ka / 24 V a.c. Maximální předřazená pojistka gg / gl 3 A 3 A Krytí IP20 IP20 Montáž na U lišty podle ČS E 07 typ TH 3 TH 3 Připojení Vodič tuhý (plný, slaněný) 2, 3 mm 2 2, 3 mm 2 Vodič ohebný 2, 2 mm 2 2, 2 mm 2 Dotahovací moment 4, m 4, m Přívod seshora nebo zespodu ano ano Optická signalizace Funkční stav zelený terčík zelený terčík efunkční stav červený terčík červený terčík Dálková signalizace Řazení kontaktů 1) Maximální napětí / proud U max / I max 20 V a.c. / 1 A 20 V a.c. / 1 A 12 V d.c. / 0,2 A 12 V d.c. / 0,2 A Minimální spínaný výkon 0,12 VA (12 V, 10 ma) 0,12 VA (12 V, 10 ma) Připojení vodič (tuhý, ohebný) 0, mm 2 0, mm 2 Dotahovací moment 0,2 m 0,2 m Pracovní podmínky Teplota okolí C C Pracovní poloha libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích D9

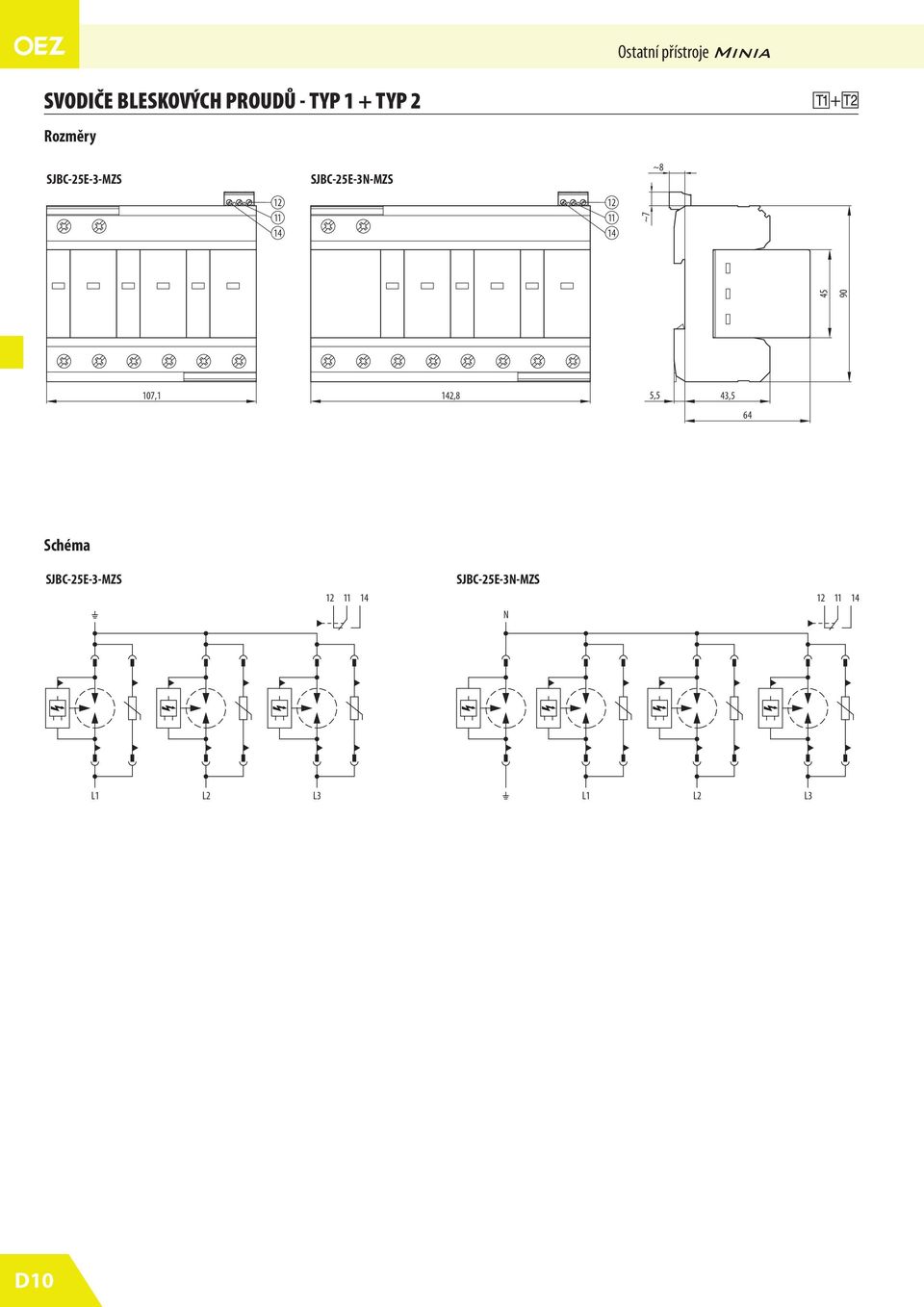

3 Ostatní přístroje MIIA SVODIČE BLESKOVÝCH PROUDŮ - TYP 1 TYP 2 Rozměry SJBC-2E-3-MZS SJBC-2E-3-MZS ~ ~ ,1 2,8, 43, 4 Schéma SJBC-2E-3-MZS SJBC-2E-3-MZS D10

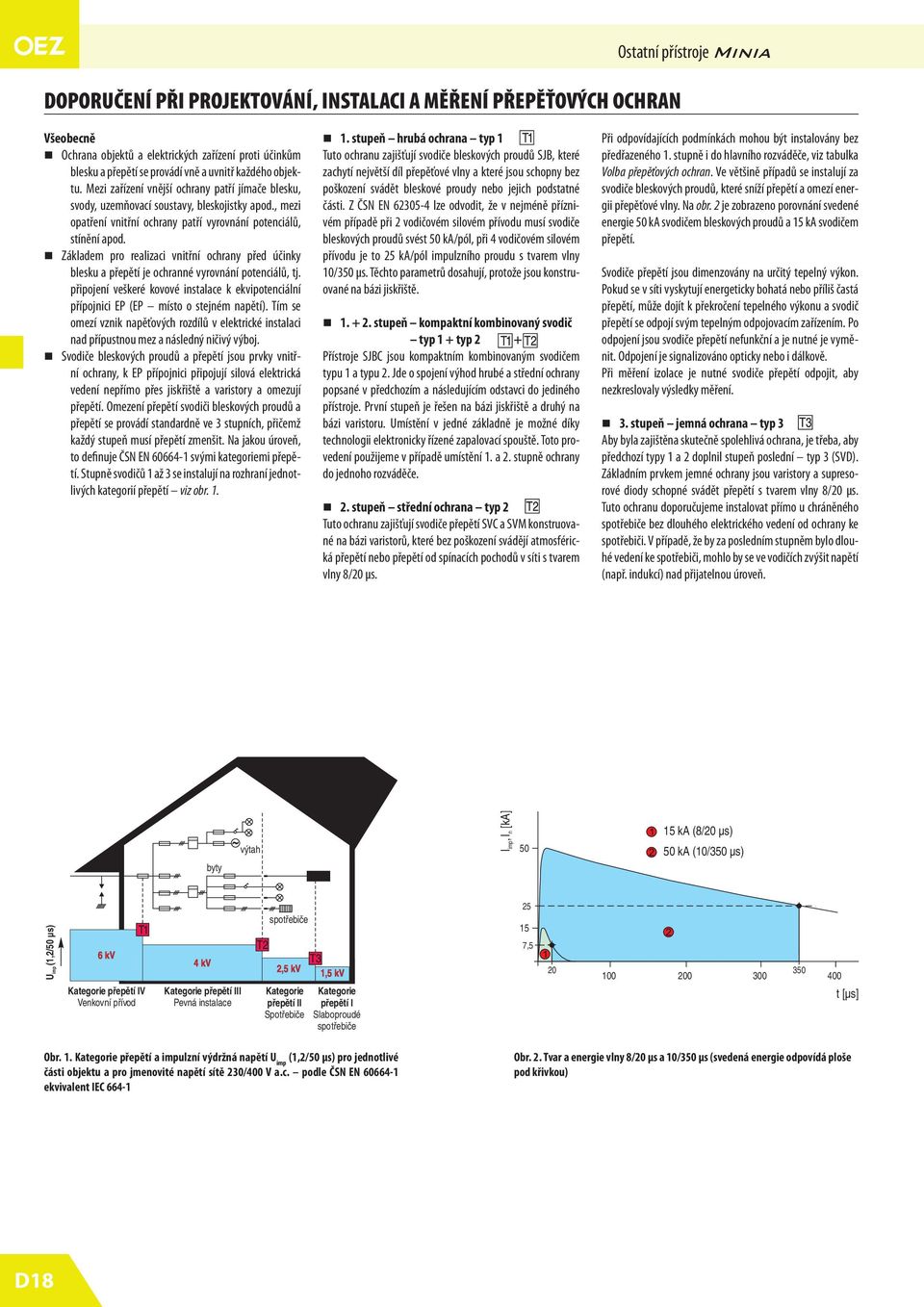

4 DOPORUČEÍ PŘI PROJEKTOVÁÍ, ISTALACI A MĚŘEÍ PŘEPĚŤOVÝCH OCHRA Ostatní přístroje MIIA Všeobecně Ochrana objektů a elektrických zařízení proti účinkům blesku a přepětí se provádí vně a uvnitř každého objektu. Mezi zařízení vnější ochrany patří jímače blesku, svody, uzemňovací soustavy, bleskojistky apod., mezi opatření vnitřní ochrany patří vyrovnání potenciálů, stínění apod. Základem pro realizaci vnitřní ochrany před účinky blesku a přepětí je ochranné vyrovnání potenciálů, tj. připojení veškeré kovové instalace k ekvipotenciální přípojnici EP (EP místo o stejném napětí). Tím se omezí vznik napěťových rozdílů v elektrické instalaci nad přípustnou mez a následný ničivý výboj. Svodiče bleskových proudů a přepětí jsou prvky vnitřní ochrany, k EP přípojnici připojují silová elektrická vedení nepřímo přes jiskřiště a varistory a omezují přepětí. Omezení přepětí svodiči bleskových proudů a přepětí se provádí standardně ve 3 stupních, přičemž každý stupeň musí přepětí zmenšit. a jakou úroveň, to definuje ČS E 04-1 svými kategoriemi přepětí. Stupně svodičů 1 až 3 se instalují na rozhraní jednotlivých kategorií přepětí viz obr stupeň hrubá ochrana typ 1 Tuto ochranu zajišťují svodiče bleskových proudů SJB, které zachytí největší díl přepěťové vlny a které jsou schopny bez poškození svádět bleskové proudy nebo jejich podstatné části. Z ČS E lze odvodit, že v nejméně příznivém případě při 2 vodičovém silovém přívodu musí svodiče bleskových proudů svést 0 ka/pól, při 4 vodičovém silovém přívodu je to 2 ka/pól impulzního proudu s tvarem vlny 10/30 μs. Těchto parametrů dosahují, protože jsou konstruované na bázi jiskřiště stupeň kompaktní kombinovaný svodič typ 1 typ 2 Přístroje SJBC jsou kompaktním kombinovaným svodičem typu 1 a typu 2. Jde o spojení výhod hrubé a střední ochrany popsané v předchozím a následujícím odstavci do jediného přístroje. První stupeň je řešen na bázi jiskřiště a druhý na bázi varistoru. Umístění v jedné základně je možné díky technologii elektronicky řízené zapalovací spouště. Toto provedení použijeme v případě umístění 1. a 2. stupně ochrany do jednoho rozváděče. 2. stupeň střední ochrana typ 2 Tuto ochranu zajišťují svodiče přepětí SVC a SVM konstruované na bázi varistorů, které bez poškození svádějí atmosférická přepětí nebo přepětí od spínacích pochodů v síti s tvarem vlny 8/20 μs. Při odpovídajících podmínkách mohou být instalovány bez předřazeného 1. stupně i do hlavního rozváděče, viz tabulka Volba přepěťových ochran. Ve většině případů se instalují za svodiče bleskových proudů, které sníží přepětí a omezí energii přepěťové vlny. a obr. 2 je zobrazeno porovnání svedené energie 0 ka svodičem bleskových proudů a ka svodičem přepětí. Svodiče přepětí jsou dimenzovány na určitý tepelný výkon. Pokud se v síti vyskytují energeticky bohatá nebo příliš častá přepětí, může dojít k překročení tepelného výkonu a svodič přepětí se odpojí svým tepelným odpojovacím zařízením. Po odpojení jsou svodiče přepětí nefunkční a je nutné je vyměnit. Odpojení je signalizováno opticky nebo i dálkově. Při měření izolace je nutné svodiče přepětí odpojit, aby nezkreslovaly výsledky měření. 3. stupeň jemná ochrana typ 3 Aby byla zajištěna skutečně spolehlivá ochrana, je třeba, aby předchozí typy 1 a 2 doplnil stupeň poslední typ 3 (SVD). Základním prvkem jemné ochrany jsou varistory a supresorové diody schopné svádět přepětí s tvarem vlny 8/20 μs. Tuto ochranu doporučujeme instalovat přímo u chráněného spotřebiče bez dlouhého elektrického vedení od ochrany ke spotřebiči. V případě, že by za posledním stupněm bylo dlouhé vedení ke spotřebiči, mohlo by se ve vodičích zvýšit napětí (např. indukcí) nad přijatelnou úroveň. byty výtah I, I [ka] imp n 0 ka (8/20 μs) 0 ka (10/30 μs) U (1,2/0 μs) imp kv Kategorie přepětí IV Venkovní přívod 4 kv Kategorie přepětí III Pevná instalace spotřebiče 2, kv Kategorie přepětí II Spotřebiče kv Kategorie přepětí I Slaboproudé spotřebiče 2 7, t [μs] Obr. 1. Kategorie přepětí a impulzní výdržná napětí U imp (1,2/0 μs) pro jednotlivé části objektu a pro jmenovité napětí sítě 230/400 V a.c. podle ČS E 04-1 ekvivalent IEC 4-1 Obr. 2. Tvar a energie vlny 8/20 μs a 10/30 μs (svedená energie odpovídá ploše pod křivkou) D18

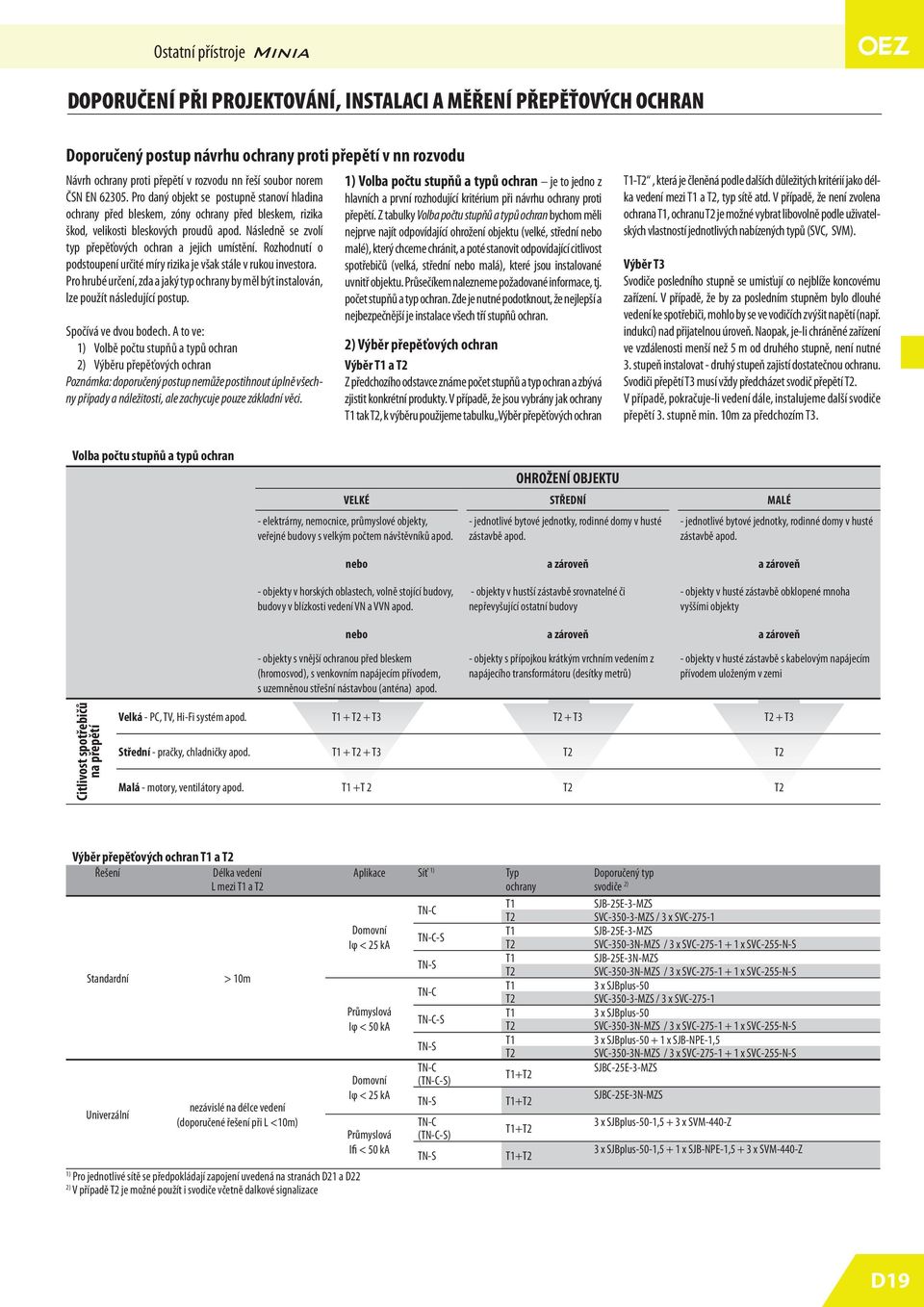

5 Ostatní přístroje MIIA DOPORUČEÍ PŘI PROJEKTOVÁÍ, ISTALACI A MĚŘEÍ PŘEPĚŤOVÝCH OCHRA Doporučený postup návrhu ochrany proti přepětí v nn rozvodu ávrh ochrany proti přepětí v rozvodu nn řeší soubor norem ČS E 230. Pro daný objekt se postupně stanoví hladina ochrany před bleskem, zóny ochrany před bleskem, rizika škod, velikosti bleskových proudů apod. ásledně se zvolí typ přepěťových ochran a jejich umístění. Rozhodnutí o podstoupení určité míry rizika je však stále v rukou investora. Pro hrubé určení, zda a jaký typ ochrany by měl být instalován, lze použít následující postup. Spočívá ve dvou bodech. A to ve: 1) Volbě počtu stupňů a typů ochran 2) Výběru přepěťových ochran Poznámka: doporučený postup nemůže postihnout úplně všechny případy a náležitosti, ale zachycuje pouze základní věci. 1) Volba počtu stupňů a typů ochran je to jedno z hlavních a první rozhodující kritérium při návrhu ochrany proti přepětí. Z tabulky Volba počtu stupňů a typů ochran bychom měli nejprve najít odpovídající ohrožení objektu (velké, střední nebo malé), který chceme chránit, a poté stanovit odpovídající citlivost spotřebičů (velká, střední nebo malá), které jsou instalované uvnitř objektu. Průsečíkem nalezneme požadované informace, tj. počet stupňů a typ ochran. Zde je nutné podotknout, že nejlepší a nejbezpečnější je instalace všech tří stupňů ochran. 2) Výběr přepěťových ochran Výběr T1 a T2 Z předchozího odstavce známe počet stupňů a typ ochran a zbývá zjistit konkrétní produkty. V případě, že jsou vybrány jak ochrany T1 tak T2, k výběru použijeme tabulku Výběr přepěťových ochran T1-T2, která je členěná podle dalších důležitých kritérií jako délka vedení mezi T1 a T2, typ sítě atd. V případě, že není zvolena ochrana T1, ochranu T2 je možné vybrat libovolně podle uživatelských vlastností jednotlivých nabízených typů (SVC, SVM). Výběr T3 Svodiče posledního stupně se umisťují co nejblíže koncovému zařízení. V případě, že by za posledním stupněm bylo dlouhé vedení ke spotřebiči, mohlo by se ve vodičích zvýšit napětí (např. indukcí) nad přijatelnou úroveň. aopak, je-li chráněné zařízení ve vzdálenosti menší než m od druhého stupně, není nutné 3. stupeň instalovat - druhý stupeň zajistí dostatečnou ochranu. Svodiči přepětí T3 musí vždy předcházet svodič přepětí T2. V případě, pokračuje-li vedení dále, instalujeme další svodiče přepětí 3. stupně min. 10m za předchozím T3. Volba počtu stupňů a typů ochran OHROŽEÍ OBJEKTU VELKÉ STŘEDÍ MALÉ - elektrárny, nemocnice, průmyslové objekty, veřejné budovy s velkým počtem návštěvníků apod. - jednotlivé bytové jednotky, rodinné domy v husté zástavbě apod. - jednotlivé bytové jednotky, rodinné domy v husté zástavbě apod. nebo a zároveň a zároveň - objekty v horských oblastech, volně stojící budovy, budovy v blízkosti vedení V a VV apod. - objekty v hustší zástavbě srovnatelné či nepřevyšující ostatní budovy - objekty v husté zástavbě obklopené mnoha vyššími objekty nebo a zároveň a zároveň - objekty s vnější ochranou před bleskem (hromosvod), s venkovním napájecím přívodem, s uzemněnou střešní nástavbou (anténa) apod. - objekty s přípojkou krátkým vrchním vedením z napájecího transformátoru (desítky metrů) - objekty v husté zástavbě s kabelovým napájecím přívodem uloženým v zemi Citlivost spotřebičů na přepětí Velká - PC, TV, Hi-Fi systém apod. T1 T2 T3 T2 T3 T2 T3 Střední - pračky, chladničky apod. T1 T2 T3 T2 T2 Malá - motory, ventilátory apod. T1 T 2 T2 T2 Výběr přepěťových ochran T1 a T2 Řešení Délka vedení L mezi T1 a T2 Standardní Univerzální > 10m nezávislé na délce vedení (doporučené řešení při L <10m) 1) Pro jednotlivé sítě se předpokládají zapojení uvedená na stranách D21 a D22 2) V případě T2 je možné použít i svodiče včetně dalkové signalizace Aplikace Síť 1) Typ ochrany T-C T1 T2 Domovní T1 T-C-S Iφ < 2 ka T2 T-S T1 T2 T-C T1 T2 Průmyslová T1 T-C-S Iφ < 0 ka T2 T-S T1 T2 Domovní T-C (T-C-S) T1T2 Iφ < 2 ka T-S T1T2 Průmyslová Ifi < 0 ka T-C (T-C-S) T-S T1T2 T1T2 Doporučený typ svodiče 2) SJB-2E-3-MZS SVC-30-3-MZS / 3 x SVC-27-1 SJB-2E-3-MZS SVC-30-3-MZS / 3 x SVC x SVC-2--S SJB-2E-3-MZS SVC-30-3-MZS / 3 x SVC x SVC-2--S 3 x SJBplus-0 SVC-30-3-MZS / 3 x SVC x SJBplus-0 SVC-30-3-MZS / 3 x SVC x SVC-2--S 3 x SJBplus-0 1 x SJB-- SVC-30-3-MZS / 3 x SVC x SVC-2--S SJBC-2E-3-MZS SJBC-2E-3-MZS 3 x SJBplus-0-3 x SVM-440-Z 3 x SJBplus-0-1 x SJB-- 3 x SVM-440-Z D19

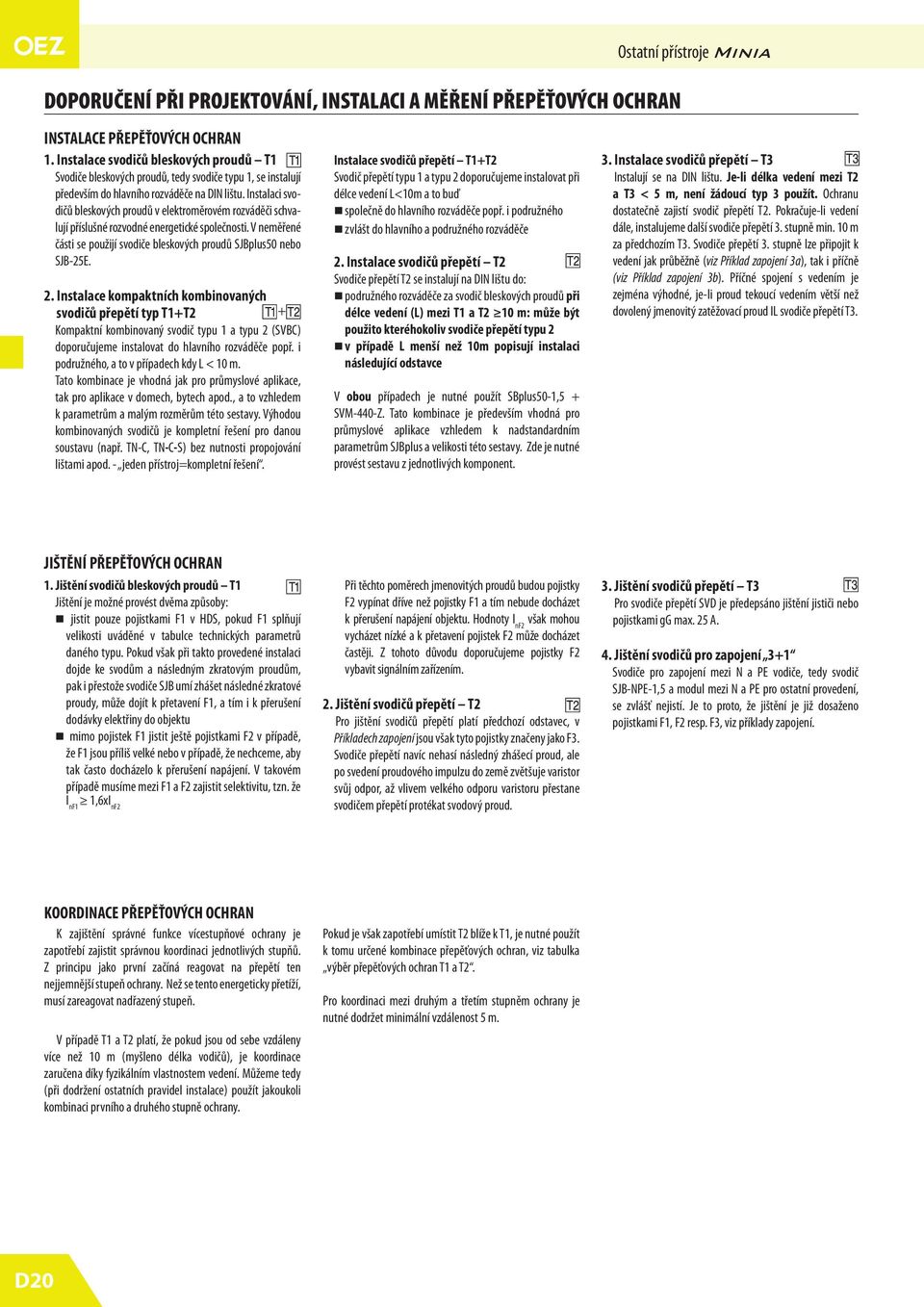

6 DOPORUČEÍ PŘI PROJEKTOVÁÍ, ISTALACI A MĚŘEÍ PŘEPĚŤOVÝCH OCHRA Ostatní přístroje MIIA ISTALACE PŘEPĚŤOVÝCH OCHRA 1. Instalace svodičů bleskových proudů T1 Svodiče bleskových proudů, tedy svodiče typu 1, se instalují především do hlavního rozváděče na DI lištu. Instalaci svodičů bleskových proudů v elektroměrovém rozváděči schvalují příslušné rozvodné energetické společnosti. V neměřené části se použijí svodiče bleskových proudů SJBplus0 nebo SJB-2E. 2. Instalace kompaktních kombinovaných svodičů přepětí typ T1T2 Kompaktní kombinovaný svodič typu 1 a typu 2 (SVBC) doporučujeme instalovat do hlavního rozváděče popř. i podružného, a to v případech kdy L < 10 m. Tato kombinace je vhodná jak pro průmyslové aplikace, tak pro aplikace v domech, bytech apod., a to vzhledem k parametrům a malým rozměrům této sestavy. Výhodou kombinovaných svodičů je kompletní řešení pro danou soustavu (např. T-C, T-C-S) bez nutnosti propojování lištami apod. - jeden přístroj=kompletní řešení. Instalace svodičů přepětí T1T2 Svodič přepětí typu 1 a typu 2 doporučujeme instalovat při délce vedení L<10m a to buď společně do hlavního rozváděče popř. i podružného zvlášt do hlavního a podružného rozváděče 2. Instalace svodičů přepětí T2 Svodiče přepětí T2 se instalují na DI lištu do: podružného rozváděče za svodič bleskových proudů při délce vedení (L) mezi T1 a T2 10 m: může být použito kteréhokoliv svodiče přepětí typu 2 v případě L menší než 10m popisují instalaci následující odstavce V obou případech je nutné použít SBplus0- SVM-440-Z. Tato kombinace je především vhodná pro průmyslové aplikace vzhledem k nadstandardním parametrům SJBplus a velikosti této sestavy. Zde je nutné provést sestavu z jednotlivých komponent. 3. Instalace svodičů přepětí T3 Instalují se na DI lištu. Je-li délka vedení mezi T2 a T3 < m, není žádoucí typ 3 použít. Ochranu dostatečně zajistí svodič přepětí T2. Pokračuje-li vedení dále, instalujeme další svodiče přepětí 3. stupně min. 10 m za předchozím T3. Svodiče přepětí 3. stupně lze připojit k vedení jak průběžně (viz Příklad zapojení 3a), tak i příčně (viz Příklad zapojení 3b). Příčné spojení s vedením je zejména výhodné, je-li proud tekoucí vedením větší než dovolený jmenovitý zatěžovací proud IL svodiče přepětí T3. JIŠTĚÍ PŘEPĚŤOVÝCH OCHRA 1. Jištění svodičů bleskových proudů T1 Jištění je možné provést dvěma způsoby: jistit pouze pojistkami v HDS, pokud splňují velikosti uváděné v tabulce technických parametrů daného typu. Pokud však při takto provedené instalaci dojde ke svodům a následným zkratovým proudům, pak i přestože svodiče SJB umí zhášet následné zkratové proudy, může dojít k přetavení, a tím i k přerušení dodávky elektřiny do objektu mimo pojistek jistit ještě pojistkami v případě, že jsou příliš velké nebo v případě, že nechceme, aby tak často docházelo k přerušení napájení. V takovém případě musíme mezi a zajistit selektivitu, tzn. že I n 1,xI n Při těchto poměrech jmenovitých proudů budou pojistky vypínat dříve než pojistky a tím nebude docházet k přerušení napájení objektu. Hodnoty I n však mohou vycházet nízké a k přetavení pojistek může docházet častěji. Z tohoto důvodu doporučujeme pojistky vybavit signálním zařízením. 2. Jištění svodičů přepětí T2 Pro jištění svodičů přepětí platí předchozí odstavec, v Příkladech zapojení jsou však tyto pojistky značeny jako F3. Svodiče přepětí navíc nehasí následný zhášecí proud, ale po svedení proudového impulzu do země zvětšuje varistor svůj odpor, až vlivem velkého odporu varistoru přestane svodičem přepětí protékat svodový proud. 3. Jištění svodičů přepětí T3 Pro svodiče přepětí SVD je předepsáno jištění jističi nebo pojistkami gg max. 2 A. 4. Jištění svodičů pro zapojení 31 Svodiče pro zapojení mezi a vodiče, tedy svodič SJB-- a modul mezi a pro ostatní provedení, se zvlášť nejistí. Je to proto, že jištění je již dosaženo pojistkami, resp. F3, viz příklady zapojení. KOORDIACE PŘEPĚŤOVÝCH OCHRA K zajištění správné funkce vícestupňové ochrany je zapotřebí zajistit správnou koordinaci jednotlivých stupňů. Z principu jako první začíná reagovat na přepětí ten nejjemnější stupeň ochrany. ež se tento energeticky přetíží, musí zareagovat nadřazený stupeň. V případě T1 a T2 platí, že pokud jsou od sebe vzdáleny více než 10 m (myšleno délka vodičů), je koordinace zaručena díky fyzikálním vlastnostem vedení. Můžeme tedy (při dodržení ostatních pravidel instalace) použít jakoukoli kombinaci prvního a druhého stupně ochrany. Pokud je však zapotřebí umístit T2 blíže k T1, je nutné použít k tomu určené kombinace přepěťových ochran, viz tabulka výběr přepěťových ochran T1 a T2. Pro koordinaci mezi druhým a třetím stupněm ochrany je nutné dodržet minimální vzdálenost m. D20

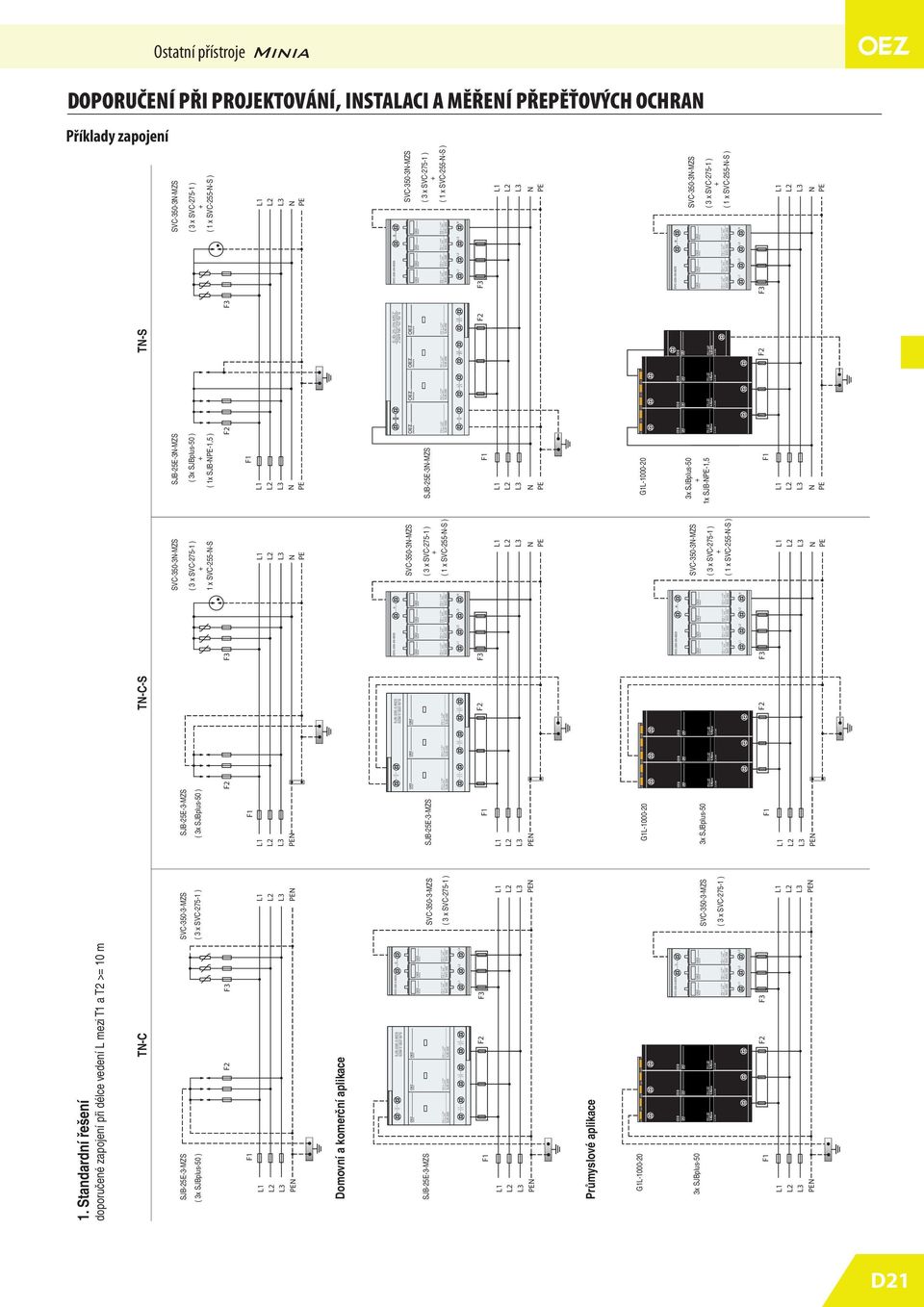

7 Ostatní přístroje MIIA DOPORUČEÍ PŘI PROJEKTOVÁÍ, ISTALACI A MĚŘEÍ PŘEPĚŤOVÝCH OCHRA Příklady zapojení 1. Standardní řešení doporučené zapojení při délce vedení L mezi T1 a T2 >= 10 m T-C T-C-S T-S SVC-30-3-MZS SJB-2E-3-MZS ( 3x SJBplus-0 ) SVC-30-3-MZS SJB-2E-3-MZS ( 3x SJBplus-0 ) SJB-2E-3-MZS ( 3x SJBplus-0 ) ( 1x SJB-- ) SVC-30-3-MZS ( 1 x SVC-2--S ) 1 x SVC-2--S F3 F3 F3 Domovní a komerční aplikace SJB-2-3-MSZ SJB-2-3-MSZ SVC-30-3-MZS SVC-30-3-MZS SJB-2E-3-MZS SJB-2E-3-MZS SVC-30-3-MZS SJB-2E-3-MZS ( 1 x SVC-2--S ) ( 1 x SVC-2--S ) F3 F3 F3 Průmyslové aplikace G1L G1L G1L SVC-30-3-MZS 3x SJBplus-0 1x SJB-- SVC-30-3-MZS ( 1 x SVC-2--S ) ( 1 x SVC-2--S ) 3x SJBplus-0 3x SJBplus-0 SVC-30-3-MZS F3 F3 F3 D21

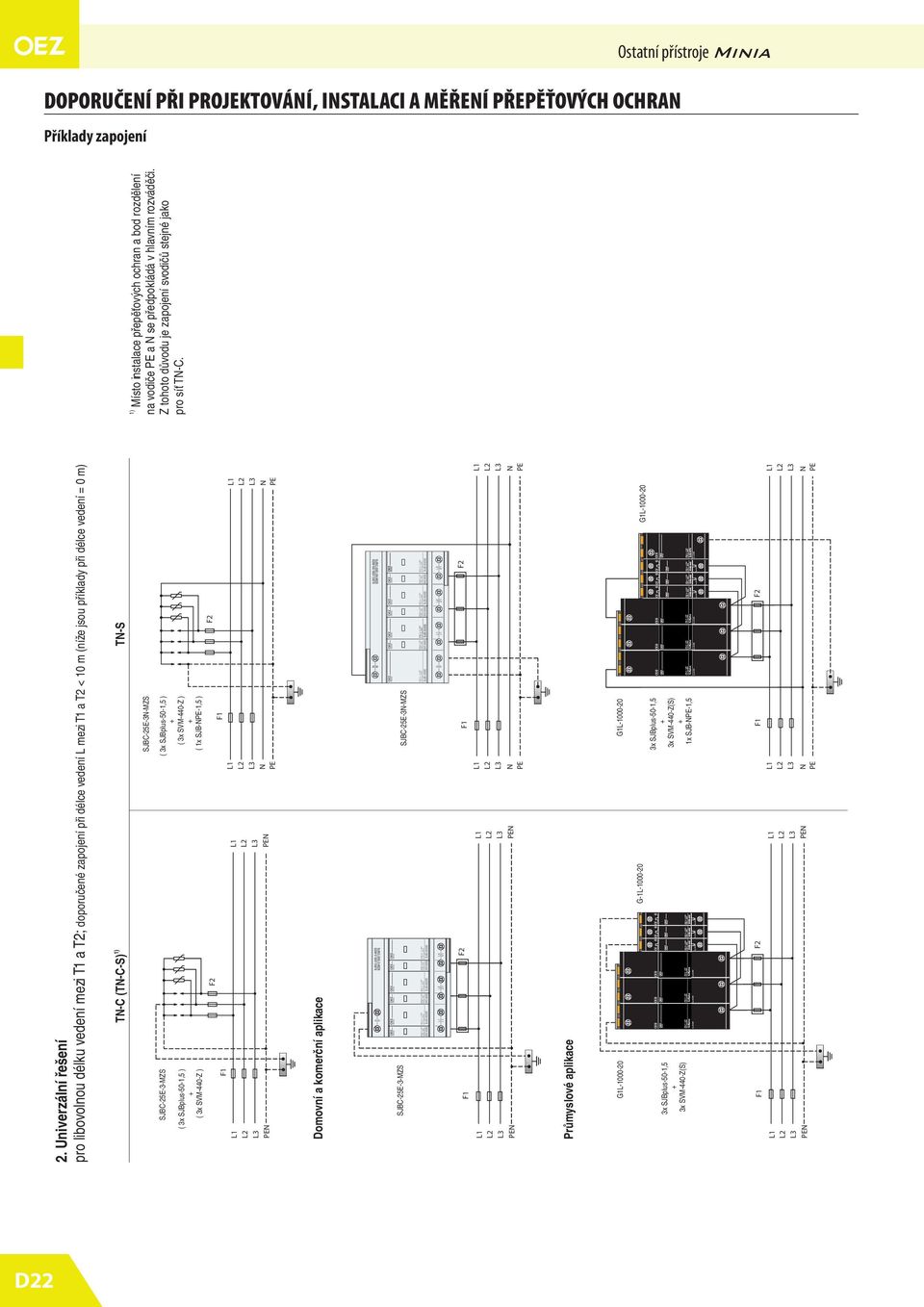

8 DOPORUČEÍ PŘI PROJEKTOVÁÍ, ISTALACI A MĚŘEÍ PŘEPĚŤOVÝCH OCHRA Příklady zapojení Ostatní přístroje MIIA 2. Univerzální řešení pro libovolnou délku vedení mezi T1 a T2; doporučené zapojení při délce vedení L mezi T1 a T2 < 10 m (níže jsou příklady při délce vedení = 0 m) T-C (T-C-S) 1) T-S SJBC-2E-3-MZS SJBC-2E-3-MZS ( 3x SJBplus-0- ) ( 3x SVM-440-Z ) ( 3x SJBplus-0- ) ( 3x SVM-440-Z ) ( 1x SJB-- ) Domovní a komerční aplikace SJBC-2E-3-MZS SJBC-2E-3-MZS Průmyslové aplikace G1L G1L x SJBplus-0-3x SVM-440-Z(S) G-1L x SJBplus-0-3x SVM-440-Z(S) 1x SJB-- G1L ) Místo instalace přepěťových ochran a bod rozdělení na vodiče a se předpokládá v hlavním rozváděči. Z tohoto důvodu je zapojení svodičů stejné jako pro síť T-C. D22

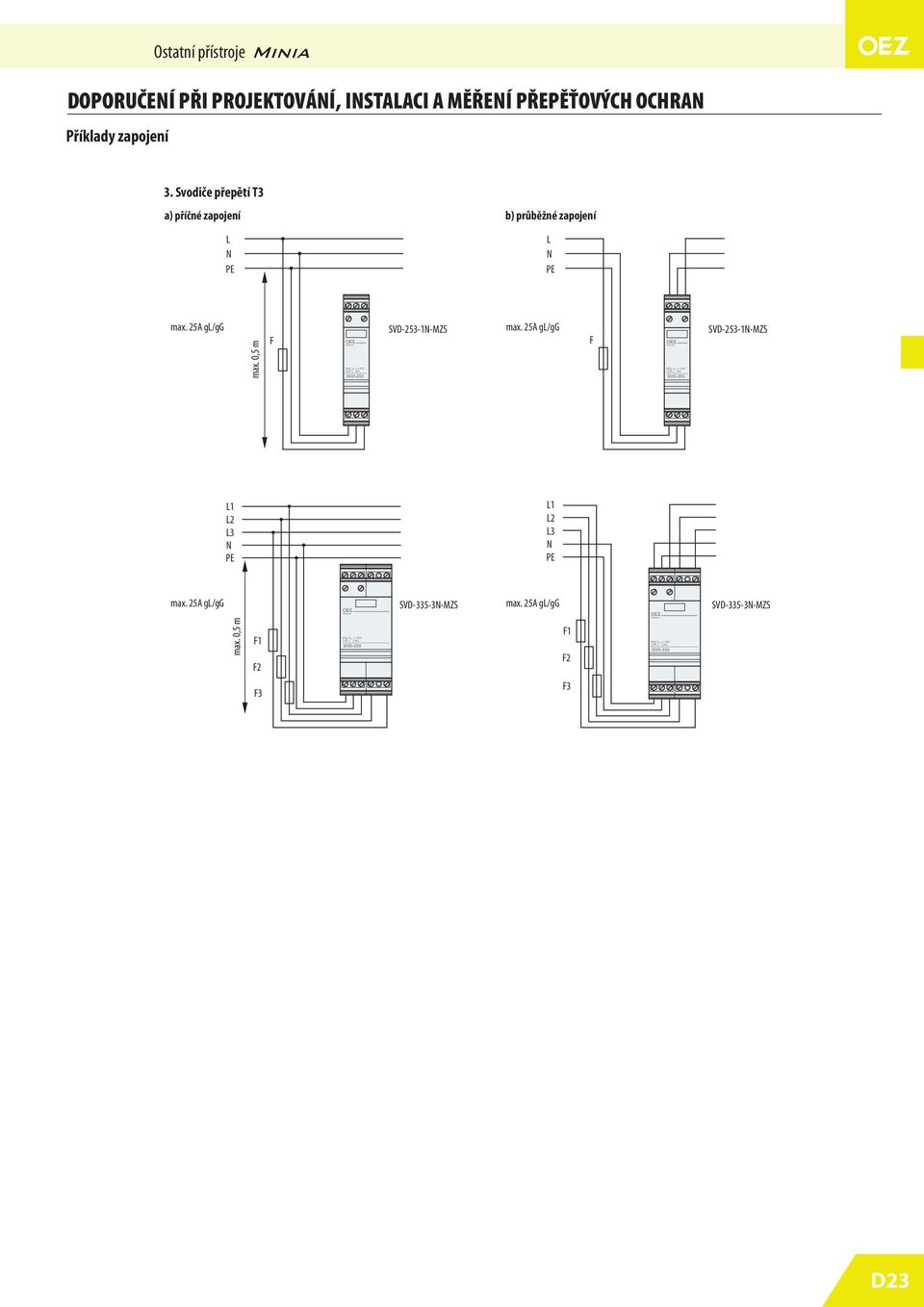

9 Ostatní přístroje MIIA DOPORUČEÍ PŘI PROJEKTOVÁÍ, ISTALACI A MĚŘEÍ PŘEPĚŤOVÝCH OCHRA Příklady zapojení 3. Svodiče přepětí T3 a) příčné zapojení b) průběžné zapojení L L max. 2A gl/gg max. 0, m F SVD-23-1-MZS max. 2A gl/gg F SVD-23-1-MZS max. 2A gl/gg SVD-33-3-MZS max. 2A gl/gg SVD-33-3-MZS max. 0, m F3 F3 D23

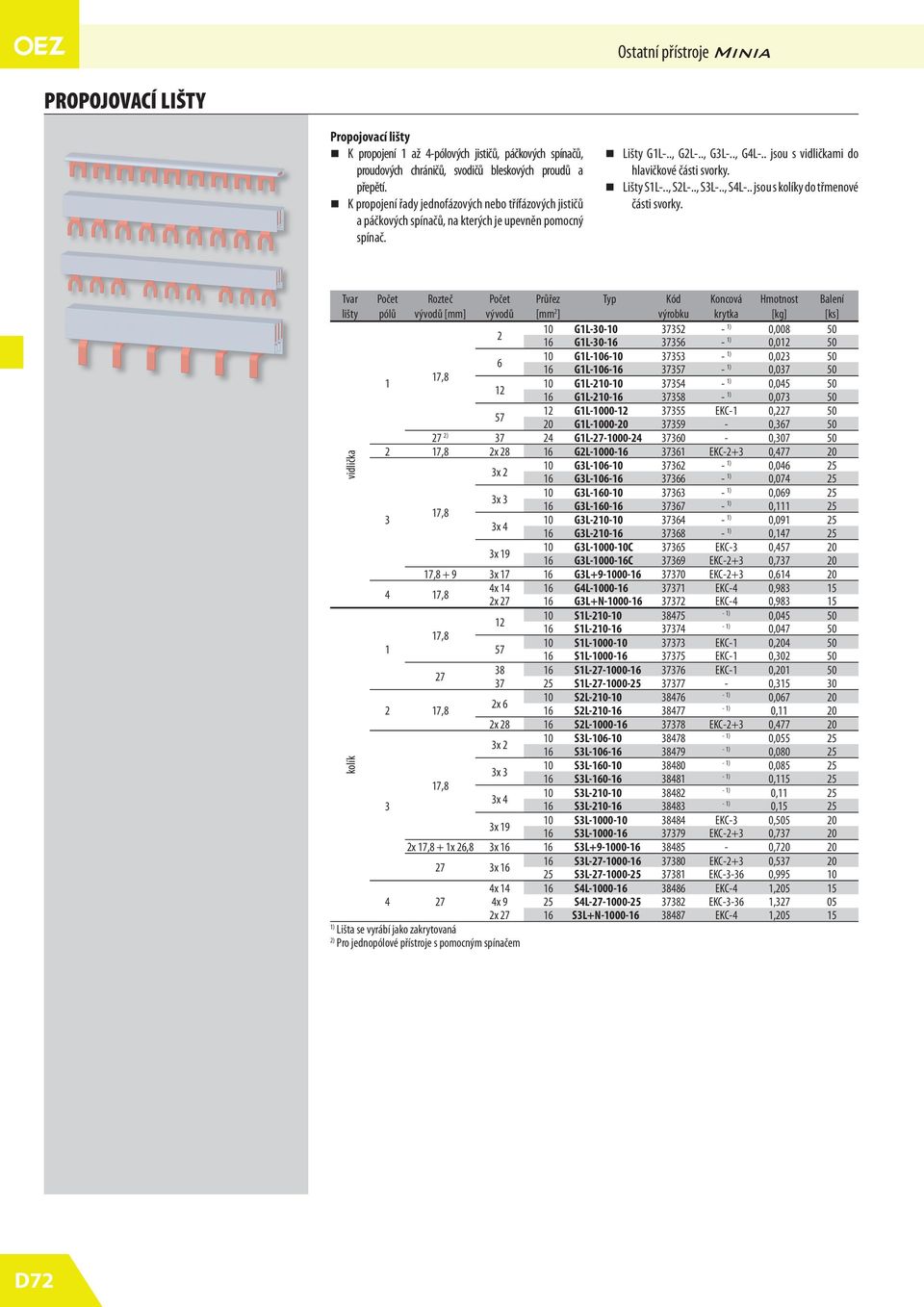

10 Ostatní přístroje MIIA PROPOJOVACÍ LIŠTY Propojovací lišty K propojení 1 až 4-pólových jističů, páčkových spínačů, proudových chráničů, svodičů bleskových proudů a přepětí. K propojení řady jednofázových nebo třífázových jističů a páčkových spínačů, na kterých je upevněn pomocný spínač. Lišty G1L-.., G2L-.., G3L-.., G4L-.. jsou s vidličkami do hlavičkové části Lišty S1L-.., S2L-.., S3L-.., S4L-.. jsou s kolíky do třmenové části Tvar Počet Rozteč Počet Průřez Typ Kód Koncová Hmotnost Balení lišty pólů vývodů [mm] vývodů [mm 2 ] výrobku krytka [kg] [ks] 2 10 G1L , G1L , G1L , G1L , G1L , G1L , G1L EKC-1 0, G1L , ) G1L , x 28 1 G2L EKC-23 0, x 2 10 G3L , G3L , G3L x 3 0, G3L , G3L x 4 0, G3L ,7 2 3x G3L C 373 EKC-3 0, G3L C 3739 EKC-23 0, x 1 G3L EKC-23 0, x 1 G4L EKC-4 0,983 2x 27 1 G3L EKC-4 0, S1L , S1L , S1L EKC-1 0, S1L EKC-1 0, S1L EKC-1 0, S1L , S2L , x 2 1 S2L , x 28 1 S2L EKC-23 0, x 2 10 S3L ,0 2 1 S3L , S3L ,08 2 3x 3 1 S3L , S3L ,11 2 3x S3L , 2 3x S3L EKC-3 0, S3L EKC-23 0, x 1x 2,8 3x 1 1 S3L , x 1 1 S3L EKC-23 0, S3L EKC-3-3 0, x 1 S4L EKC-4 1, x 9 2 S4L EKC-3-3 1, x 27 1 S3L EKC-4 1,20 1) Lišta se vyrábí jako zakrytovaná 2) Pro jednopólové přístroje s pomocným spínačem vidlička kolík D72

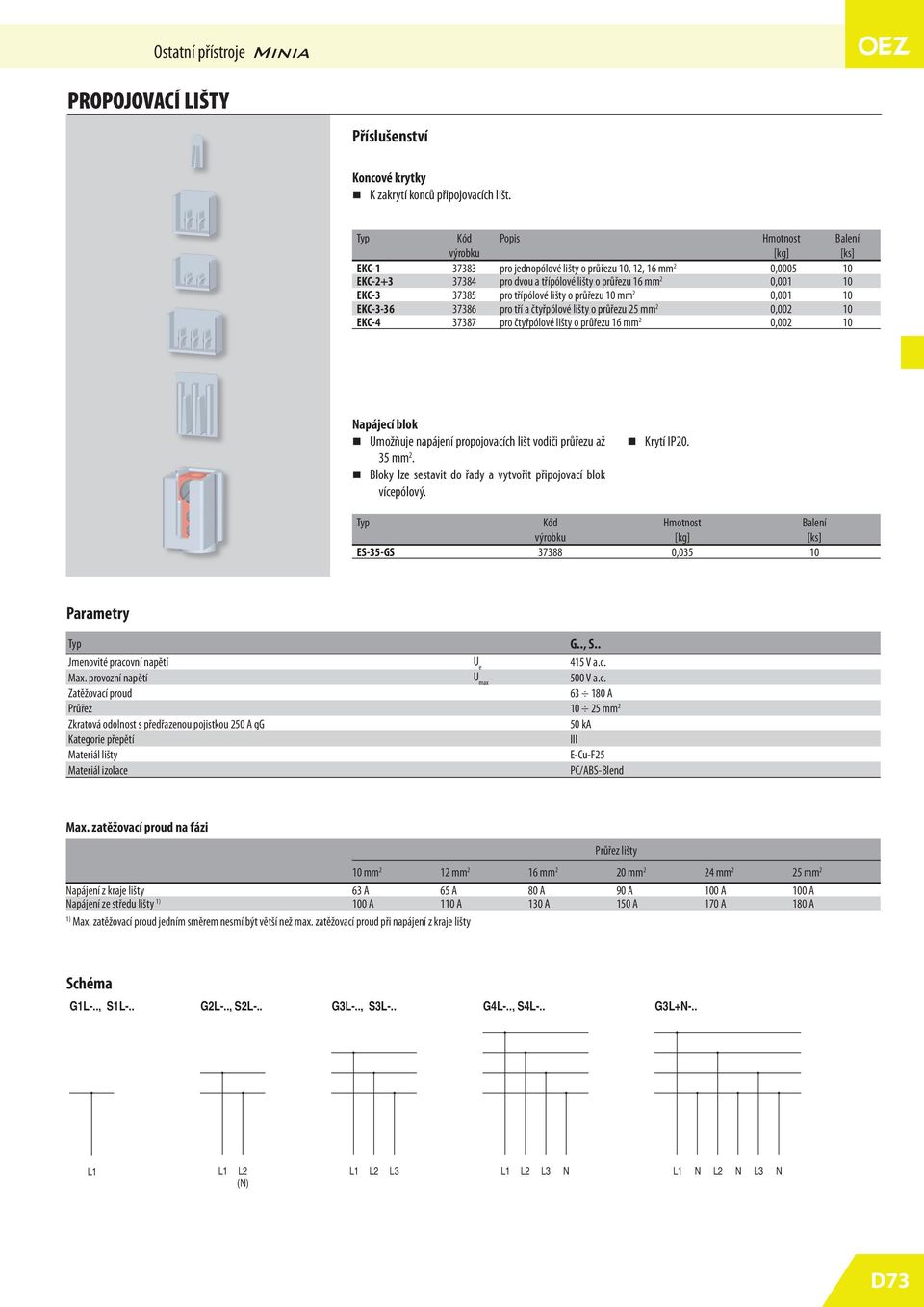

11 Ostatní přístroje MIIA PROPOJOVACÍ LIŠTY Příslušenství Koncové krytky K zakrytí konců připojovacích lišt. Typ Kód Popis Hmotnost Balení výrobku [kg] [ks] EKC pro jednopólové lišty o průřezu 10, 12, 1 mm 2 0, EKC pro dvou a třípólové lišty o průřezu 1 mm 2 0, EKC pro třípólové lišty o průřezu 10 mm 2 0, EKC pro tří a čtyřpólové lišty o průřezu 2 mm 2 0, EKC pro čtyřpólové lišty o průřezu 1 mm 2 0, apájecí blok Umožňuje napájení propojovacích lišt vodiči průřezu až 3 mm 2. Bloky lze sestavit do řady a vytvořit připojovací blok vícepólový. Krytí IP20. Typ Kód Hmotnost Balení výrobku [kg] [ks] ES-3-GS ,03 10 Parametry Typ G.., S.. Jmenovité pracovní napětí U e 4 V a.c. Max. provozní napětí U max 00 V a.c. Zatěžovací proud A Průřez 10 2 mm 2 Zkratová odolnost s předřazenou pojistkou 20 A gg 0 ka Kategorie přepětí III Materiál lišty E-Cu- Materiál izolace PC/ABS-Blend Max. zatěžovací proud na fázi Průřez lišty 10 mm 2 12 mm 2 1 mm 2 20 mm 2 24 mm 2 2 mm 2 apájení z kraje lišty 3 A A 80 A 90 A 100 A 100 A apájení ze středu lišty 1) 100 A 110 A 130 A 0 A 0 A 180 A 1) Max. zatěžovací proud jedním směrem nesmí být větší než max. zatěžovací proud při napájení z kraje lišty Schéma G1L-.., S1L-.. G2L-.., S2L-.. G3L-.., S3L-.. G4L-.., S4L-.. G3L-.. () D73

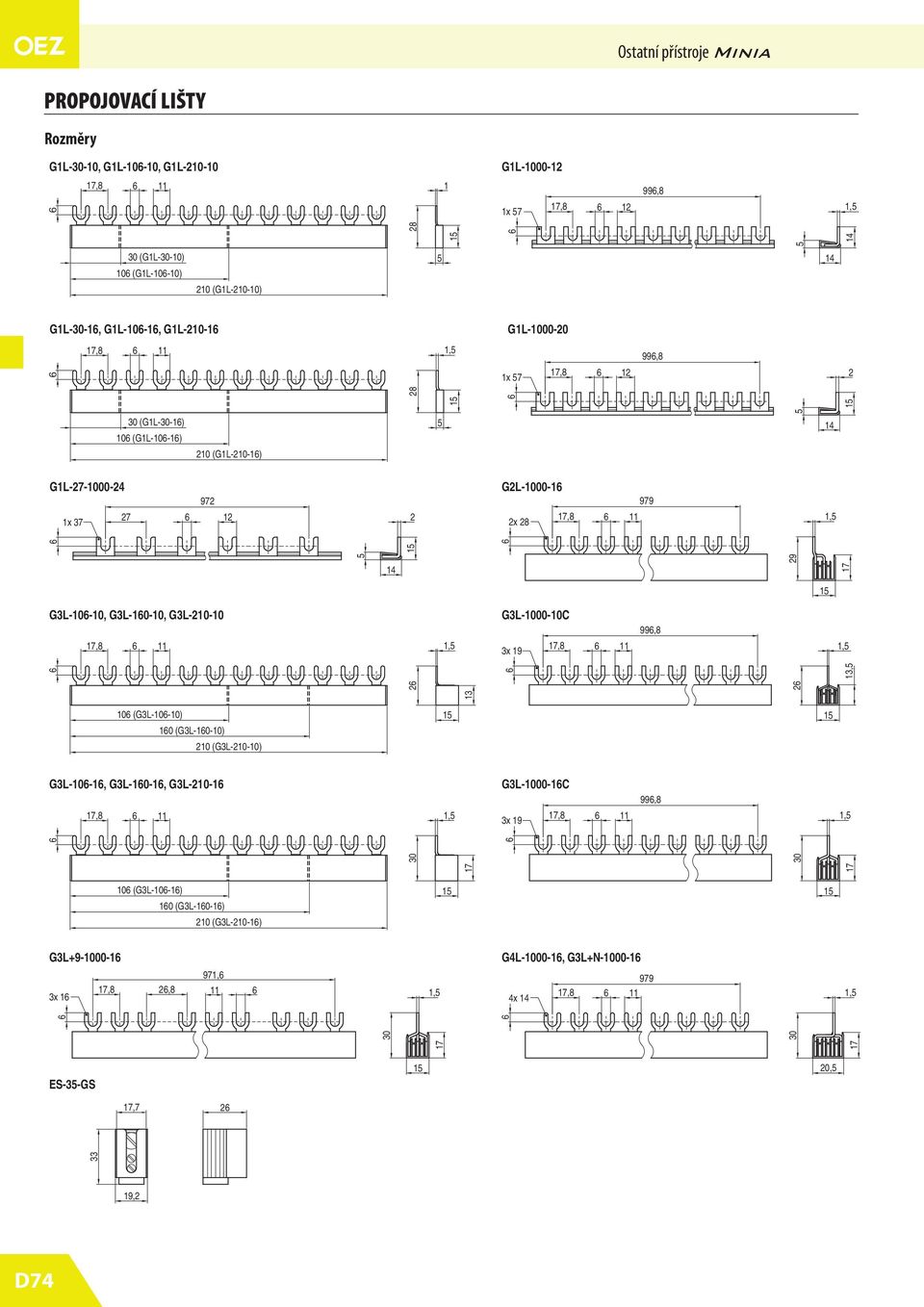

12 2 Ostatní přístroje MIIA PROPOJOVACÍ LIŠTY Rozměry G1L-30-10, G1L-10-10, G1L G1L ,8 1x (G1L-30-10) 10 (G1L-10-10) 210 (G1L ) G1L-30-1, G1L-10-1, G1L G1L ,8 1x (G1L-30-1) 10 (G1L-10-1) 210 (G1L-210-1) G1L x G2L x G3L-10-10, G3L-10-10, G3L G3L C 99,8 11 3x , 2 10 (G3L-10-10) 10 (G3L-10-10) 210 (G3L ) G3L-10-1, G3L-10-1, G3L G3L C 99,8 11 3x (G3L-10-1) 10 (G3L-10-1) 210 (G3L-210-1) G3L , 3x 1 2,8 11 G4L , G3L x ES-3-GS 20,, ,2 D74

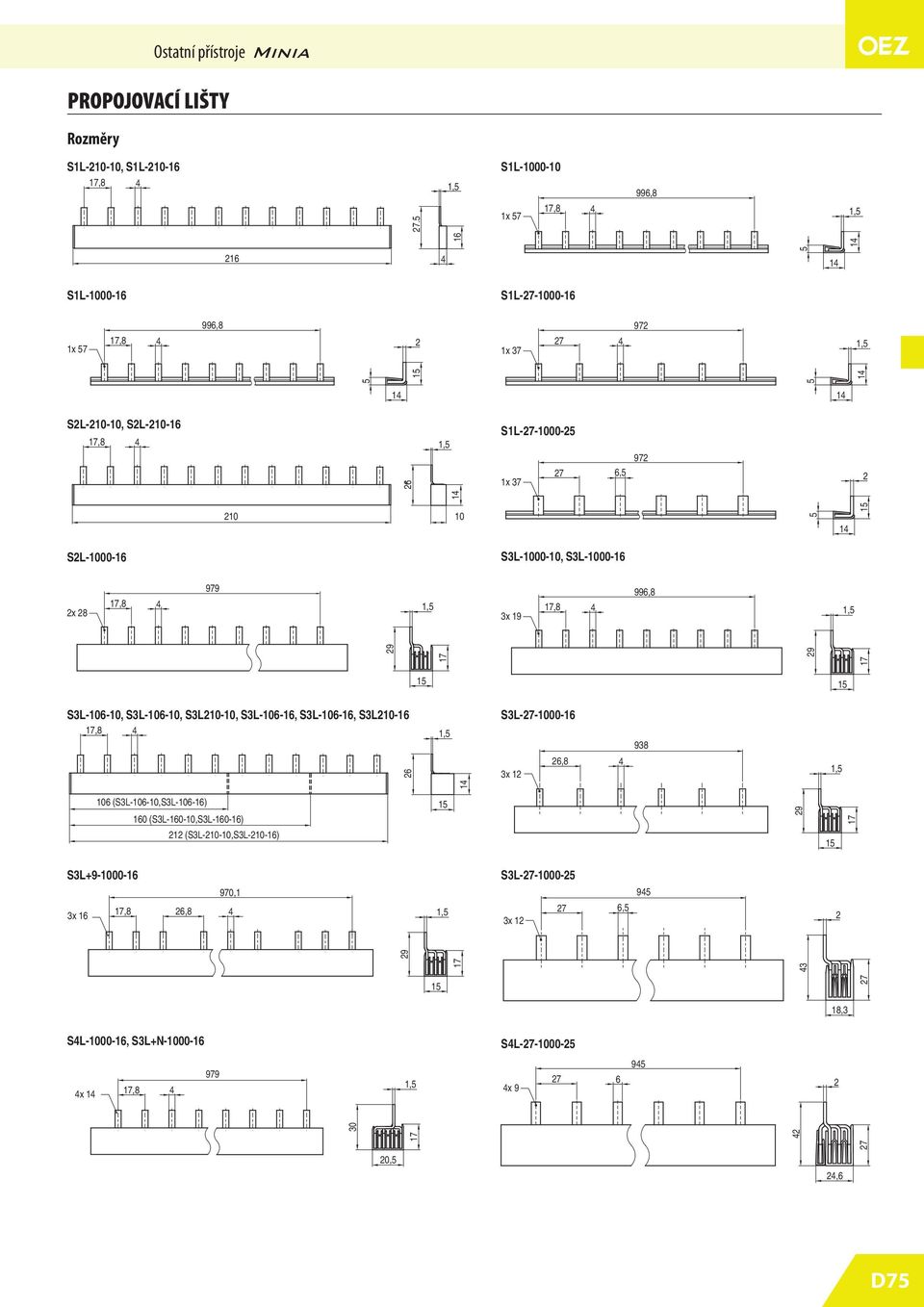

13 2 2 Ostatní přístroje MIIA PROPOJOVACÍ LIŠTY Rozměry S1L , S1L S1L , x S1L S1L x ,8 1x S2L , S2L S1L x 37 27, S2L S3L , S3L x x , S3L-10-10, S3L-10-10, S310-10, S3L-10-1, S3L-10-1, S S3L x 12 2, (S3L-10-10,S3L-10-1) 10 (S3L-10-10,S3L-10-1) 212 (S3L ,S3L-210-1) 29 S3L ,1 3x 1 2,8 4 S3L x 12 27, ,3 S4L , S3L S4L x x , 24, D7

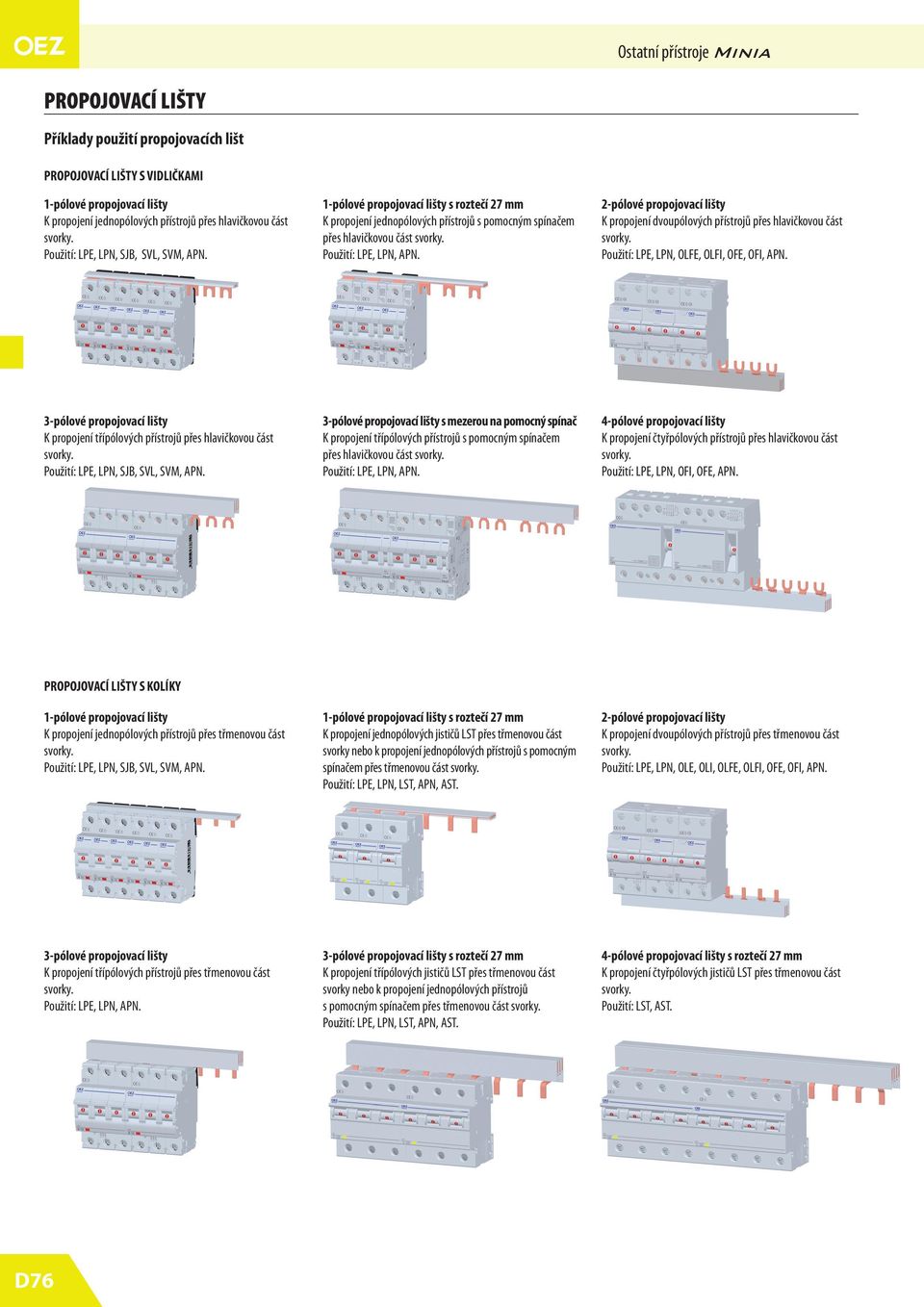

14 Ostatní přístroje MIIA PROPOJOVACÍ LIŠTY Příklady použití propojovacích lišt PROPOJOVACÍ LIŠTY S VIDLIČKAMI 1-pólové propojovací lišty K propojení jednopólových přístrojů přes hlavičkovou část Použití: L, LP, SJB, SVL, SVM, AP. 1-pólové propojovací lišty s roztečí 27 mm K propojení jednopólových přístrojů s pomocným spínačem přes hlavičkovou část Použití: L, LP, AP. 2-pólové propojovací lišty K propojení dvoupólových přístrojů přes hlavičkovou část Použití: L, LP, OLFE, OLFI, OFE, OFI, AP. 3-pólové propojovací lišty K propojení třípólových přístrojů přes hlavičkovou část Použití: L, LP, SJB, SVL, SVM, AP. 3-pólové propojovací lišty s mezerou na pomocný spínač K propojení třípólových přístrojů s pomocným spínačem přes hlavičkovou část Použití: L, LP, AP. 4-pólové propojovací lišty K propojení čtyřpólových přístrojů přes hlavičkovou část Použití: L, LP, OFI, OFE, AP. PROPOJOVACÍ LIŠTY S KOLÍKY 1-pólové propojovací lišty K propojení jednopólových přístrojů přes třmenovou část Použití: L, LP, SJB, SVL, SVM, AP. 1-pólové propojovací lišty s roztečí 27 mm K propojení jednopólových jističů LST přes třmenovou část svorky nebo k propojení jednopólových přístrojů s pomocným spínačem přes třmenovou část Použití: L, LP, LST, AP, AST. 2-pólové propojovací lišty K propojení dvoupólových přístrojů přes třmenovou část Použití: L, LP, OLE, OLI, OLFE, OLFI, OFE, OFI, AP. 3-pólové propojovací lišty K propojení třípólových přístrojů přes třmenovou část Použití: L, LP, AP. 3-pólové propojovací lišty s roztečí 27 mm K propojení třípólových jističů LST přes třmenovou část svorky nebo k propojení jednopólových přístrojů s pomocným spínačem přes třmenovou část Použití: L, LP, LST, AP, AST. 4-pólové propojovací lišty s roztečí 27 mm K propojení čtyřpólových jističů LST přes třmenovou část Použití: LST, AST. D7

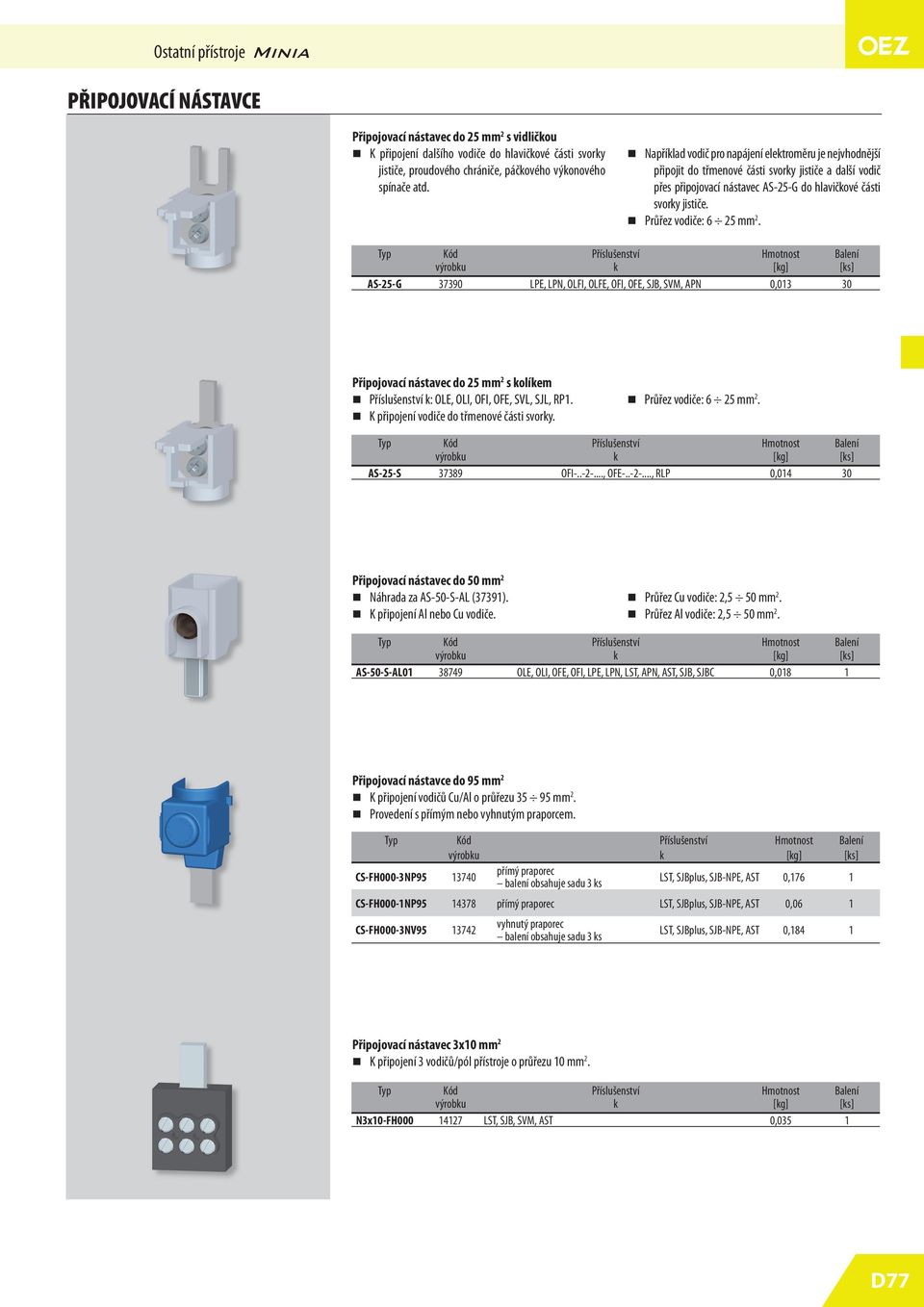

15 Ostatní přístroje MIIA PŘIPOJOVACÍ ÁSTAVCE Připojovací nástavec do 2 mm 2 s vidličkou K připojení dalšího vodiče do hlavičkové části svorky jističe, proudového chrániče, páčkového výkonového spínače atd. apříklad vodič pro napájení elektroměru je nejvhodnější připojit do třmenové části svorky jističe a další vodič přes připojovací nástavec AS-2-G do hlavičkové části svorky jističe. Průřez vodiče: 2 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] AS-2-G L, LP, OLFI, OLFE, OFI, OFE, SJB, SVM, AP 0, Připojovací nástavec do 2 mm 2 s kolíkem Příslušenství k: OLE, OLI, OFI, OFE, SVL, SJL, RP1. K připojení vodiče do třmenové části Průřez vodiče: 2 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] AS-2-S OFI , OFE , RLP 0,0 30 Připojovací nástavec do 0 mm 2 áhrada za AS-0-S-AL (37391). K připojení Al nebo Cu vodiče. Průřez Cu vodiče: 2, 0 mm 2. Průřez Al vodiče: 2, 0 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] AS-0-S-AL OLE, OLI, OFE, OFI, L, LP, LST, AP, AST, SJB, SJBC 0,018 1 Připojovací nástavce do 9 mm 2 K připojení vodičů Cu/Al o průřezu 3 9 mm 2. Provedení s přímým nebo vyhnutým praporcem. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] CS-FH000-3P přímý praporec balení obsahuje sadu 3 ks LST, SJBplus, SJB-, AST 0, 1 CS-FH000-1P9 378 přímý praporec LST, SJBplus, SJB-, AST 0,0 1 CS-FH000-3V vyhnutý praporec balení obsahuje sadu 3 ks LST, SJBplus, SJB-, AST 0,184 1 Připojovací nástavec 3x10 mm 2 K připojení 3 vodičů/pól přístroje o průřezu 10 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] 3x10-FH LST, SJB, SVM, AST 0,03 1 D77

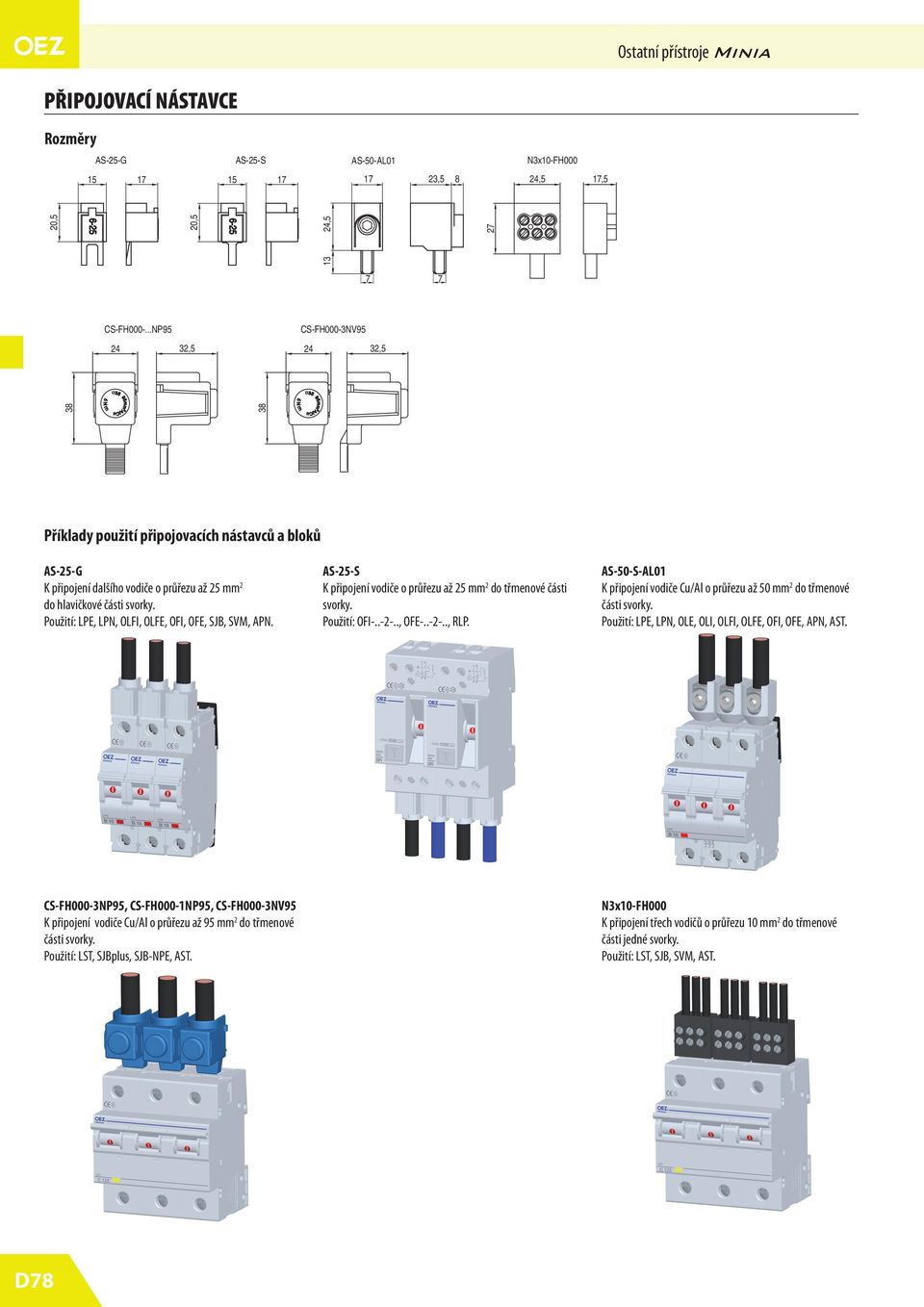

16 Ostatní přístroje MIIA PŘIPOJOVACÍ ÁSTAVCE Rozměry AS-2-G AS-2-S AS-0-AL01 3x10-FH000 23, 8 24,, 20, , 24, CS-FH P9 24 CS-FH000-3V9 32, 24 32, Příklady použití připojovacích nástavců a bloků AS-2-G K připojení dalšího vodiče o průřezu až 2 mm 2 do hlavičkové části Použití: L, LP, OLFI, OLFE, OFI, OFE, SJB, SVM, AP. AS-2-S K připojení vodiče o průřezu až 2 mm 2 do třmenové části Použití: OFI , OFE , RLP. AS-0-S-AL01 K připojení vodiče Cu/Al o průřezu až 0 mm 2 do třmenové části Použití: L, LP, OLE, OLI, OLFI, OLFE, OFI, OFE, AP, AST. CS-FH000-3P9, CS-FH000-1P9, CS-FH000-3V9 K připojení vodiče Cu/Al o průřezu až 9 mm 2 do třmenové části Použití: LST, SJBplus, SJB-, AST. 3x10-FH000 K připojení třech vodičů o průřezu 10 mm 2 do třmenové části jedné Použití: LST, SJB, SVM, AST. D78

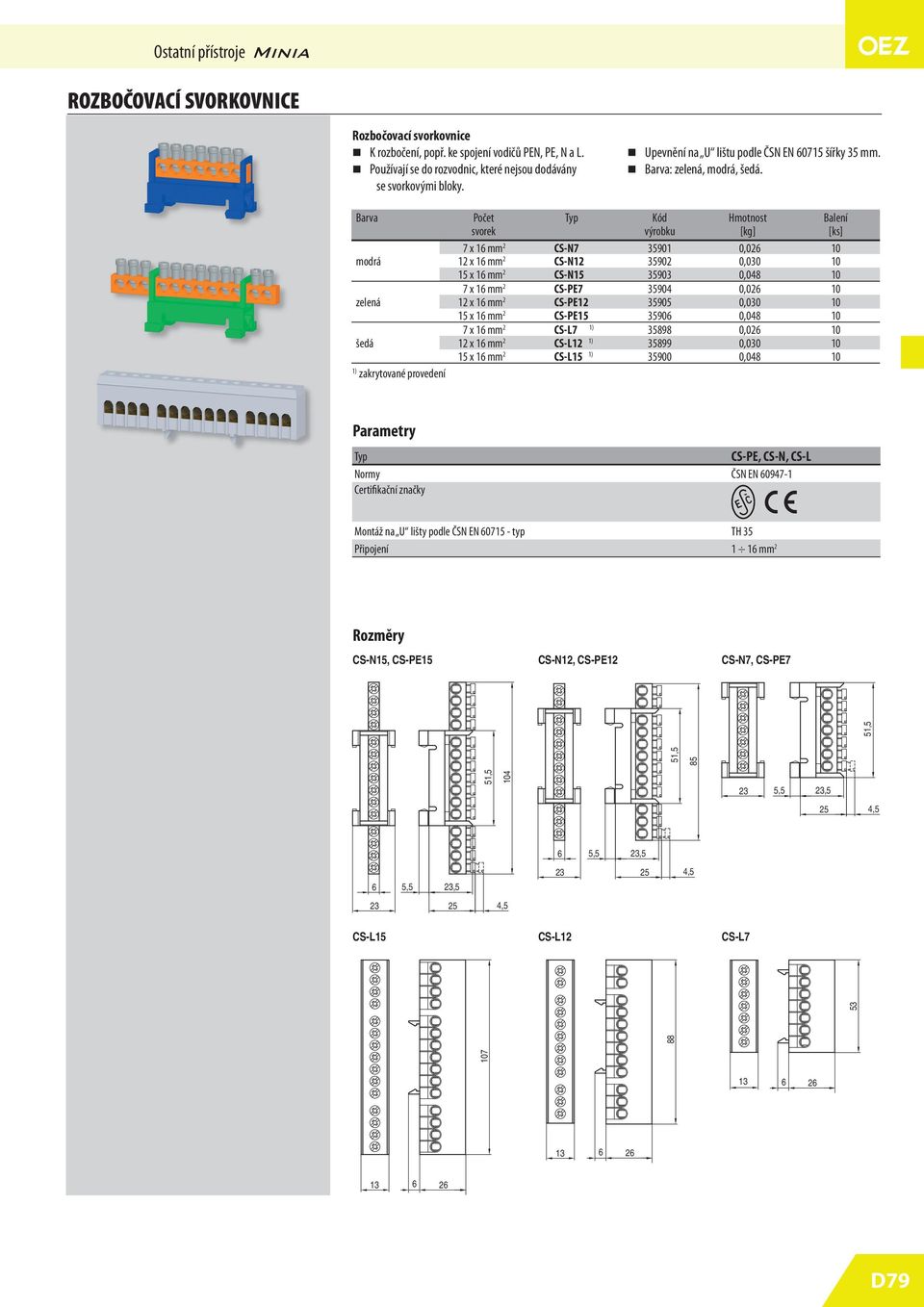

17 Ostatní přístroje MIIA ROZBOČOVACÍ SVORKOVICE Rozbočovací svorkovnice K rozbočení, popř. ke spojení vodičů,, a L. Používají se do rozvodnic, které nejsou dodávány se svorkovými bloky. Upevnění na U lištu podle ČS E 07 šířky 3 mm. Barva: zelená, modrá, šedá. Barva Počet Typ Kód Hmotnost Balení svorek výrobku [kg] [ks] 7 x 1 mm 2 CS ,02 10 modrá 12 x 1 mm 2 CS , x 1 mm 2 CS , x 1 mm 2 CS ,02 10 zelená 12 x 1 mm 2 CS , x 1 mm 2 CS , x 1 mm 2 CS-L7 1) ,02 10 šedá 12 x 1 mm 2 1) CS , x 1 mm 2 1) CS , ) zakrytované provedení Parametry Typ CS-, CS-, CS-L ormy ČS E Certifikační značky Montáž na U lišty podle ČS E 07 - typ TH 3 Připojení 1 1 mm 2 Rozměry CS-, CS- CS-12, CS-12 CS-7, CS , 23, 2 4,, 23,, 23, , , CS- CS-2 CS-L D79
