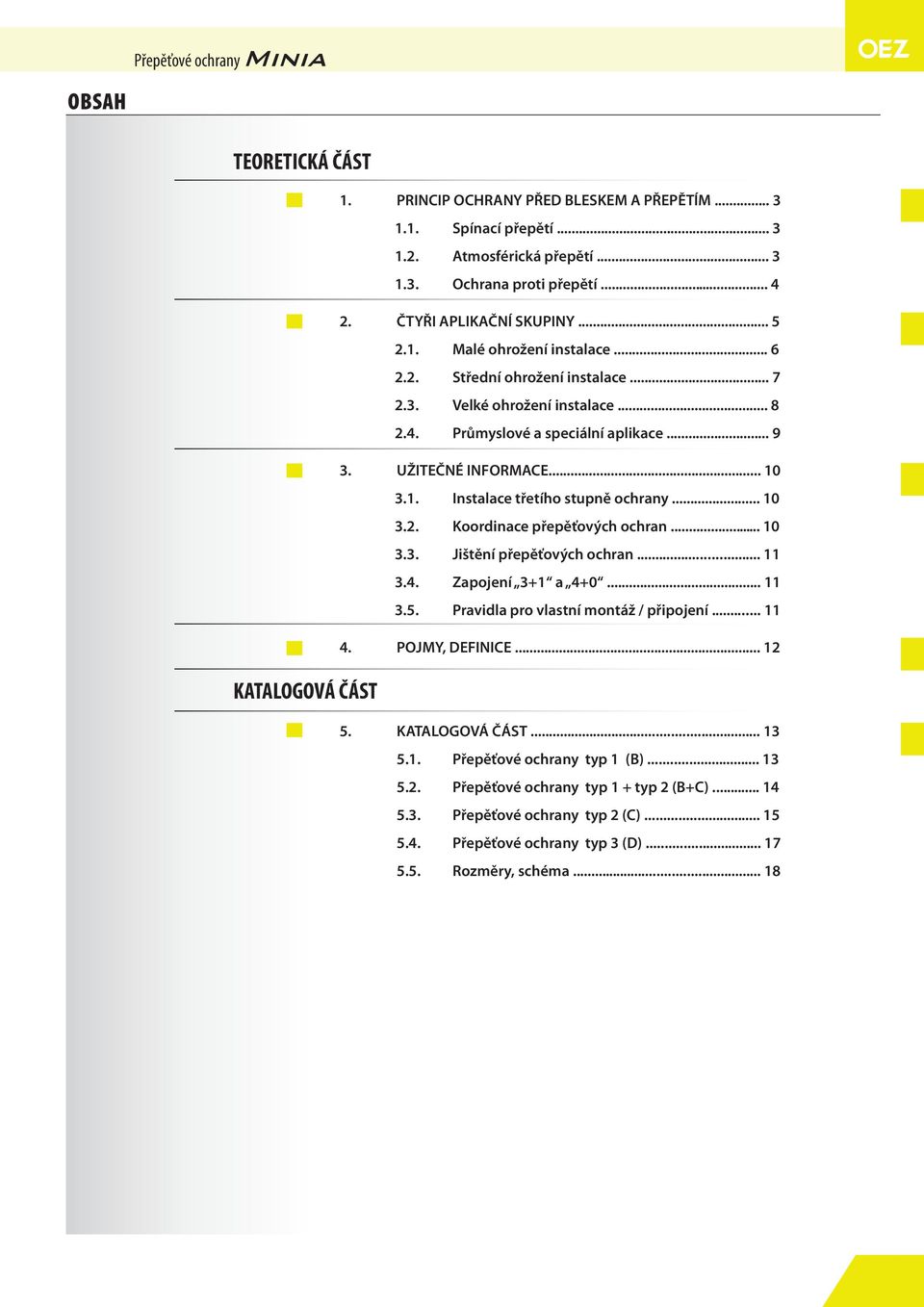

3 OBSAH TEORETICKÁ ČÁST KATALOGOVÁ ČÁST 1. PRINCIP OCANY PŘED BLESKEM A PŘEPĚTÍM Spínací přepětí Atmosférická přepětí Ochrana proti přepětí ČTYŘI APLIKAČNÍ SKUPINY Malé ohrožení instalace Střední ohrožení instalace Velké ohrožení instalace Průmyslové a speciální aplikace UŽITEČNÉ INFORMACE Instalace třetího stupně ochrany Koordinace přepěťových ochran Jištění přepěťových ochran Zapojení 3+1 a Pravidla pro vlastní montáž / připojení POJMY, DEFINICE KATALOGOVÁ ČÁST Přepěťové ochrany typ 1 (B) Přepěťové ochrany typ 1 + typ 2 (B+C) Přepěťové ochrany typ 2 (C) Přepěťové ochrany typ 3 (D) Rozměry, schéma... 18

4 POZNÁMKY Přepěťové ochrany

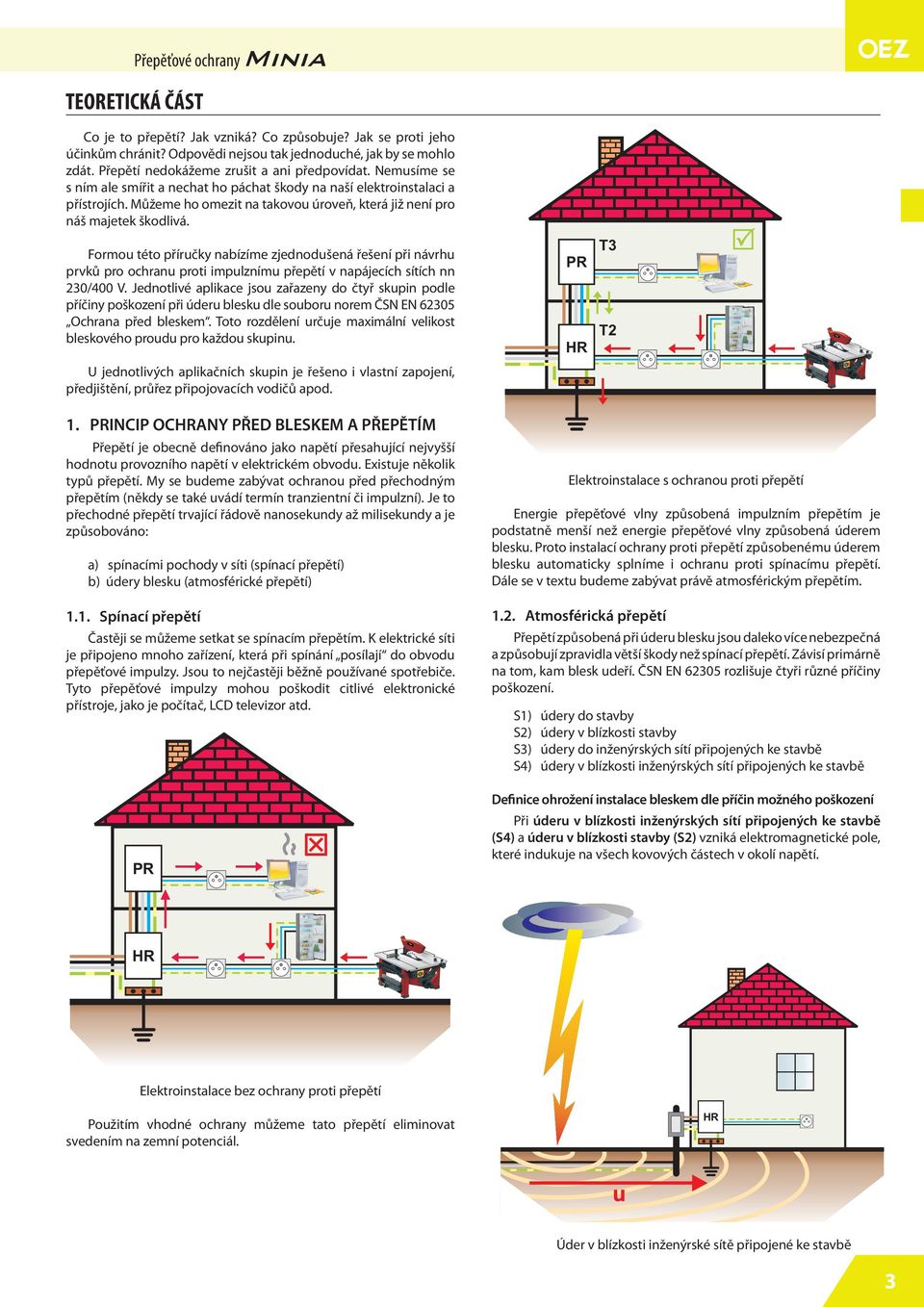

5 TEORETICKÁ ČÁST Co je to přepětí? Jak vzniká? Co způsobuje? Jak se proti jeho účinkům chránit? Odpovědi nejsou tak jednoduché, jak by se mohlo zdát. Přepětí nedokážeme zrušit a ani předpovídat. Nemusíme se s ním ale smířit a nechat ho páchat škody na naší elektroinstalaci a přístrojích. Můžeme ho omezit na takovou úroveň, která již není pro náš majetek škodlivá. Formou této příručky nabízíme zjednodušená řešení při návrhu prvků pro ochranu proti impulznímu přepětí v napájecích sítích nn 230/400 V. Jednotlivé aplikace jsou zařazeny do čtyř skupin podle příčiny poškození při úderu blesku dle souboru norem ČSN EN Ochrana před bleskem. Toto rozdělení určuje maximální velikost bleskového proudu pro každou skupinu. U jednotlivých aplikačních skupin je řešeno i vlastní zapojení, předjištění, průřez připojovacích vodičů apod. PR T3 T2 1. PRINCIP OCANY PŘED BLESKEM A PŘEPĚTÍM Přepětí je obecně definováno jako napětí přesahující nejvyšší hodnotu provozního napětí v elektrickém obvodu. Existuje několik typů přepětí. My se budeme zabývat ochranou před přechodným přepětím (někdy se také uvádí termín tranzientní či impulzní). Je to přechodné přepětí trvající řádově nanosekundy až milisekundy a je způsobováno: a) spínacími pochody v síti (spínací přepětí) b) údery blesku (atmosférické přepětí) 1.1. Spínací přepětí Častěji se můžeme setkat se spínacím přepětím. K elektrické síti je připojeno mnoho zařízení, která při spínání posílají do obvodu přepěťové impulzy. Jsou to nejčastěji běžně používané spotřebiče. Tyto přepěťové impulzy mohou poškodit citlivé elektronické přístroje, jako je počítač, LCD televizor atd. PR Elektroinstalace s ochranou proti přepětí Energie přepěťové vlny způsobená impulzním přepětím je podstatně menší než energie přepěťové vlny způsobená úderem blesku. Proto instalací ochrany proti přepětí způsobenému úderem blesku automaticky splníme i ochranu proti spínacímu přepětí. Dále se v textu budeme zabývat právě atmosférickým přepětím Atmosférická přepětí Přepětí způsobená při úderu blesku jsou daleko více nebezpečná a způsobují zpravidla větší škody než spínací přepětí. Závisí primárně na tom, kam blesk udeří. ČSN EN rozlišuje čtyři různé příčiny poškození. S1) údery do stavby S2) údery v blízkosti stavby S3) údery do inženýrských sítí připojených ke stavbě S4) údery v blízkosti inženýrských sítí připojených ke stavbě Definice ohrožení instalace bleskem dle příčin možného poškození Při úderu v blízkosti inženýrských sítí připojených ke stavbě (S4) a úderu v blízkosti stavby (S2) vzniká elektromagnetické pole, které indukuje na všech kovových částech v okolí napětí. Elektroinstalace bez ochrany proti přepětí Použitím vhodné ochrany můžeme tato přepětí eliminovat svedením na zemní potenciál. u Úder v blízkosti inženýrské sítě připojené ke stavbě 3

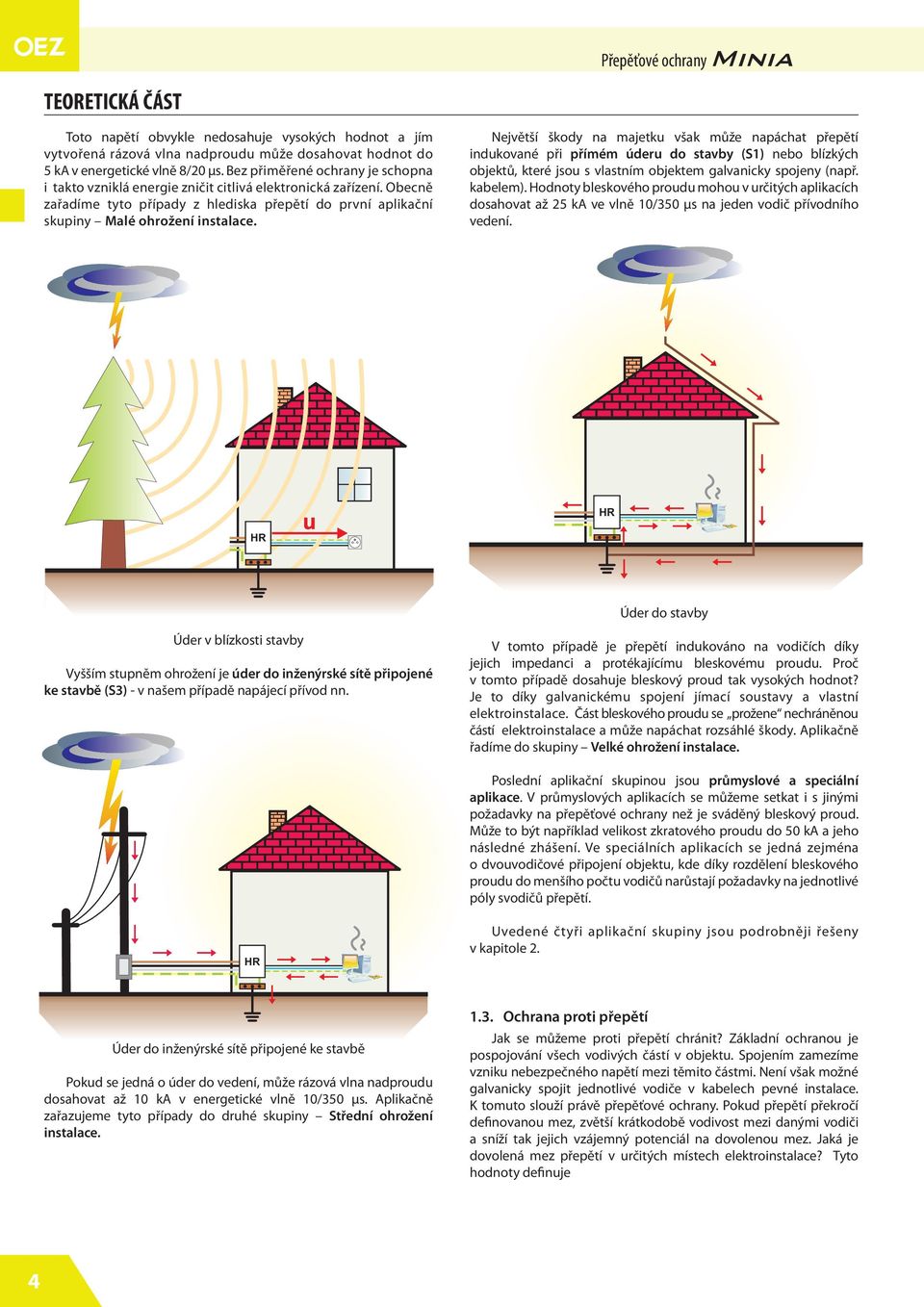

6 TEORETICKÁ ČÁST Toto napětí obvykle nedosahuje vysokých hodnot a jím vytvořená rázová vlna nadproudu může dosahovat hodnot do 5 ka v energetické vlně 8/20 μs. Bez přiměřené ochrany je schopna i takto vzniklá energie zničit citlivá elektronická zařízení. Obecně zařadíme tyto případy z hlediska přepětí do první aplikační skupiny Malé ohrožení instalace. Největší škody na majetku však může napáchat přepětí indukované při přímém úderu do stavby (S1) nebo blízkých objektů, které jsou s vlastním objektem galvanicky spojeny (např. kabelem). Hodnoty bleskového proudu mohou v určitých aplikacích dosahovat až 25 ka ve vlně 10/350 μs na jeden vodič přívodního vedení. u Úder do stavby Úder v blízkosti stavby Vyšším stupněm ohrožení je úder do inženýrské sítě připojené ke stavbě (S3) - v našem případě napájecí přívod nn. V tomto případě je přepětí indukováno na vodičích díky jejich impedanci a protékajícímu bleskovému proudu. Proč v tomto případě dosahuje bleskový proud tak vysokých hodnot? Je to díky galvanickému spojení jímací soustavy a vlastní elektroinstalace. Část bleskového proudu se prožene nechráněnou částí elektroinstalace a může napáchat rozsáhlé škody. Aplikačně řadíme do skupiny Velké ohrožení instalace. Poslední aplikační skupinou jsou průmyslové a speciální aplikace. V průmyslových aplikacích se můžeme setkat i s jinými požadavky na přepěťové ochrany než je sváděný bleskový proud. Může to být například velikost zkratového proudu do 50 ka a jeho následné zhášení. Ve speciálních aplikacích se jedná zejména o dvouvodičové připojení objektu, kde díky rozdělení bleskového proudu do menšího počtu vodičů narůstají požadavky na jednotlivé póly svodičů přepětí. Uvedené čtyři aplikační skupiny jsou podrobněji řešeny v kapitole 2. Úder do inženýrské sítě připojené ke stavbě Pokud se jedná o úder do vedení, může rázová vlna nadproudu dosahovat až 10 ka v energetické vlně 10/350 μs. Aplikačně zařazujeme tyto případy do druhé skupiny Střední ohrožení instalace Ochrana proti přepětí Jak se můžeme proti přepětí chránit? Základní ochranou je pospojování všech vodivých částí v objektu. Spojením zamezíme vzniku nebezpečného napětí mezi těmito částmi. Není však možné galvanicky spojit jednotlivé vodiče v kabelech pevné instalace. K tomuto slouží právě přepěťové ochrany. Pokud přepětí překročí definovanou mez, zvětší krátkodobě vodivost mezi danými vodiči a sníží tak jejich vzájemný potenciál na dovolenou mez. Jaká je dovolená mez přepětí v určitých místech elektroinstalace? Tyto hodnoty definuje 4

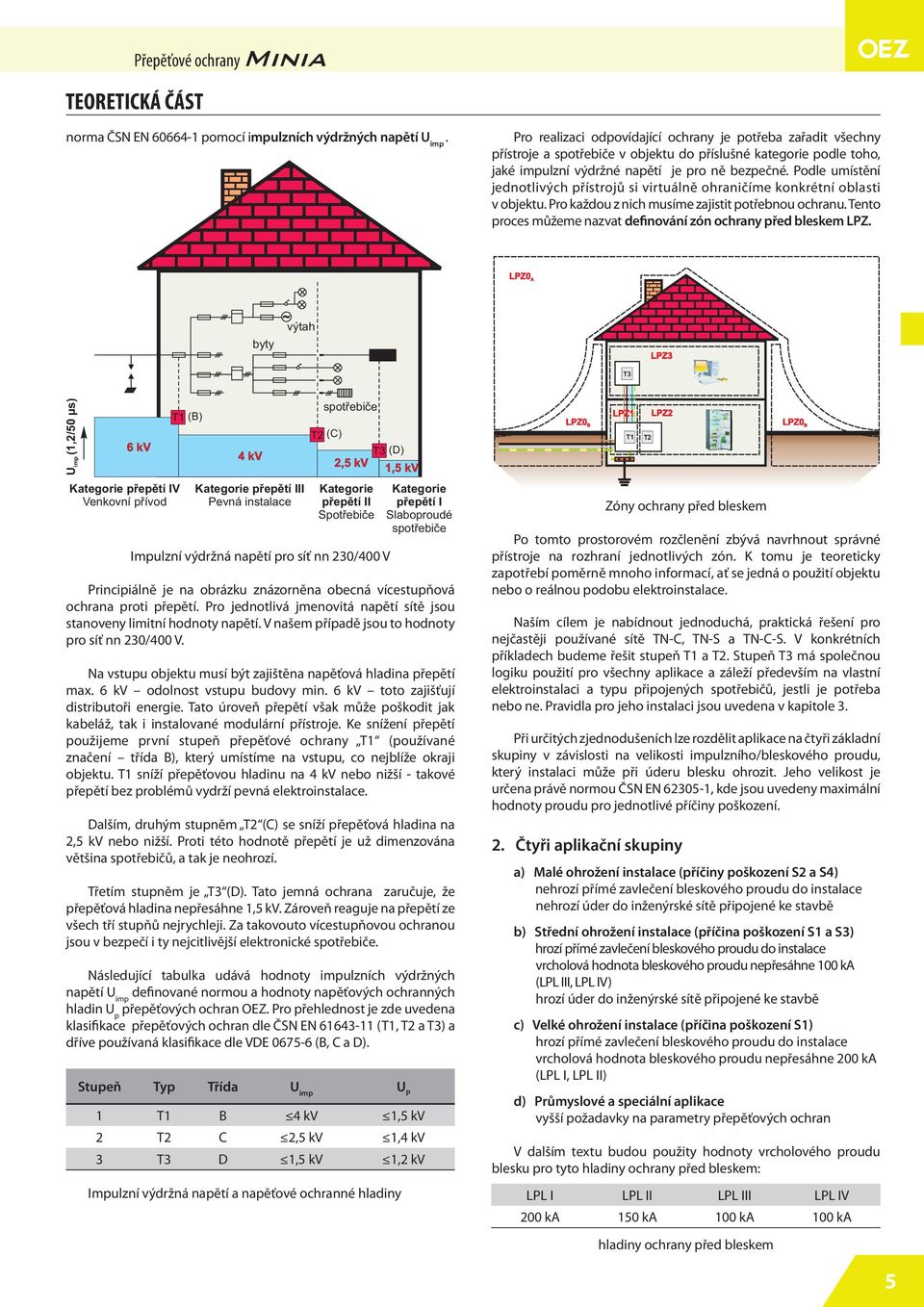

7 TEORETICKÁ ČÁST norma ČSN EN pomocí impulzních výdržných napětí U imp. Pro realizaci odpovídající ochrany je potřeba zařadit všechny přístroje a spotřebiče v objektu do příslušné kategorie podle toho, jaké impulzní výdržné napětí je pro ně bezpečné. Podle umístění jednotlivých přístrojů si virtuálně ohraničíme konkrétní oblasti v objektu. Pro každou z nich musíme zajistit potřebnou ochranu. Tento proces můžeme nazvat definování zón ochrany před bleskem LPZ. LPZ0 A byty výtah LPZ3 T3 U (1,2/50 μs) imp 6kV Kategorie pøepìtí IV Venkovní pøívod T1 (B) 4kV Kategorie pøepìtí III Pevná instalace spotøebièe T2 (C) 2,5 kv Kategorie pøepìtí II Spotøebièe T3 (D) Impulzní výdržná napětí pro síť nn 230/400 V Principiálně je na obrázku znázorněna obecná vícestupňová ochrana proti přepětí. Pro jednotlivá jmenovitá napětí sítě jsou stanoveny limitní hodnoty napětí. V našem případě jsou to hodnoty pro síť nn 230/400 V. Na vstupu objektu musí být zajištěna napěťová hladina přepětí max. 6 kv odolnost vstupu budovy min. 6 kv toto zajišťují distributoři energie. Tato úroveň přepětí však může poškodit jak kabeláž, tak i instalované modulární přístroje. Ke snížení přepětí použijeme první stupeň přepěťové ochrany T1 (používané značení třída B), který umístíme na vstupu, co nejblíže okraji objektu. T1 sníží přepěťovou hladinu na 4 kv nebo nižší - takové přepětí bez problémů vydrží pevná elektroinstalace. Dalším, druhým stupněm T2 (C) se sníží přepěťová hladina na 2,5 kv nebo nižší. Proti této hodnotě přepětí je už dimenzována většina spotřebičů, a tak je neohrozí. Třetím stupněm je T3 (D). Tato jemná ochrana zaručuje, že přepěťová hladina nepřesáhne 1,5 kv. Zároveň reaguje na přepětí ze všech tří stupňů nejrychleji. Za takovouto vícestupňovou ochranou jsou v bezpečí i ty nejcitlivější elektronické spotřebiče. Následující tabulka udává hodnoty impulzních výdržných napětí U imp definované normou a hodnoty napěťových ochranných hladin U p přepěťových ochran OEZ. Pro přehlednost je zde uvedena klasifikace přepěťových ochran dle ČSN EN (T1, T2 a T3) a dříve používaná klasifikace dle VDE (B, C a D). Impulzní výdržná napětí a napěťové ochranné hladiny 1,5 kv Kategorie pøepìtí I Slaboproudé spotøebièe Stupeň Typ Třída U imp U P 1 T1 B 4 kv 1,5 kv 2 T2 C 2,5 kv 1,4 kv 3 T3 D 1,5 kv 1,2 kv LPZ0 B LPZ1 Zóny ochrany před bleskem Po tomto prostorovém rozčlenění zbývá navrhnout správné přístroje na rozhraní jednotlivých zón. K tomu je teoreticky zapotřebí poměrně mnoho informací, ať se jedná o použití objektu nebo o reálnou podobu elektroinstalace. Naším cílem je nabídnout jednoduchá, praktická řešení pro nejčastěji používané sítě TN-C, TN-S a TN-C-S. V konkrétních příkladech budeme řešit stupeň T1 a T2. Stupeň T3 má společnou logiku použití pro všechny aplikace a záleží především na vlastní elektroinstalaci a typu připojených spotřebičů, jestli je potřeba nebo ne. Pravidla pro jeho instalaci jsou uvedena v kapitole 3. Při určitých zjednodušeních lze rozdělit aplikace na čtyři základní skupiny v závislosti na velikosti impulzního/bleskového proudu, který instalaci může při úderu blesku ohrozit. Jeho velikost je určena právě normou ČSN EN , kde jsou uvedeny maximální hodnoty proudu pro jednotlivé příčiny poškození. 2. Čtyři aplikační skupiny T1 T2 LPZ2 LPZ0 B a) Malé ohrožení instalace (příčiny poškození S2 a S4) nehrozí přímé zavlečení bleskového proudu do instalace nehrozí úder do inženýrské sítě připojené ke stavbě b) Střední ohrožení instalace (příčina poškození S1 a S3) hrozí přímé zavlečení bleskového proudu do instalace vrcholová hodnota bleskového proudu nepřesáhne 100 ka (LPL III, LPL IV) hrozí úder do inženýrské sítě připojené ke stavbě c) Velké ohrožení instalace (příčina poškození S1) hrozí přímé zavlečení bleskového proudu do instalace vrcholová hodnota bleskového proudu nepřesáhne 200 ka (LPL I, LPL II) d) Průmyslové a speciální aplikace vyšší požadavky na parametry přepěťových ochran V dalším textu budou použity hodnoty vrcholového proudu blesku pro tyto hladiny ochrany před bleskem: LPL I LPL II LPL III LPL IV 200 ka 150 ka 100 ka 100 ka hladiny ochrany před bleskem 5

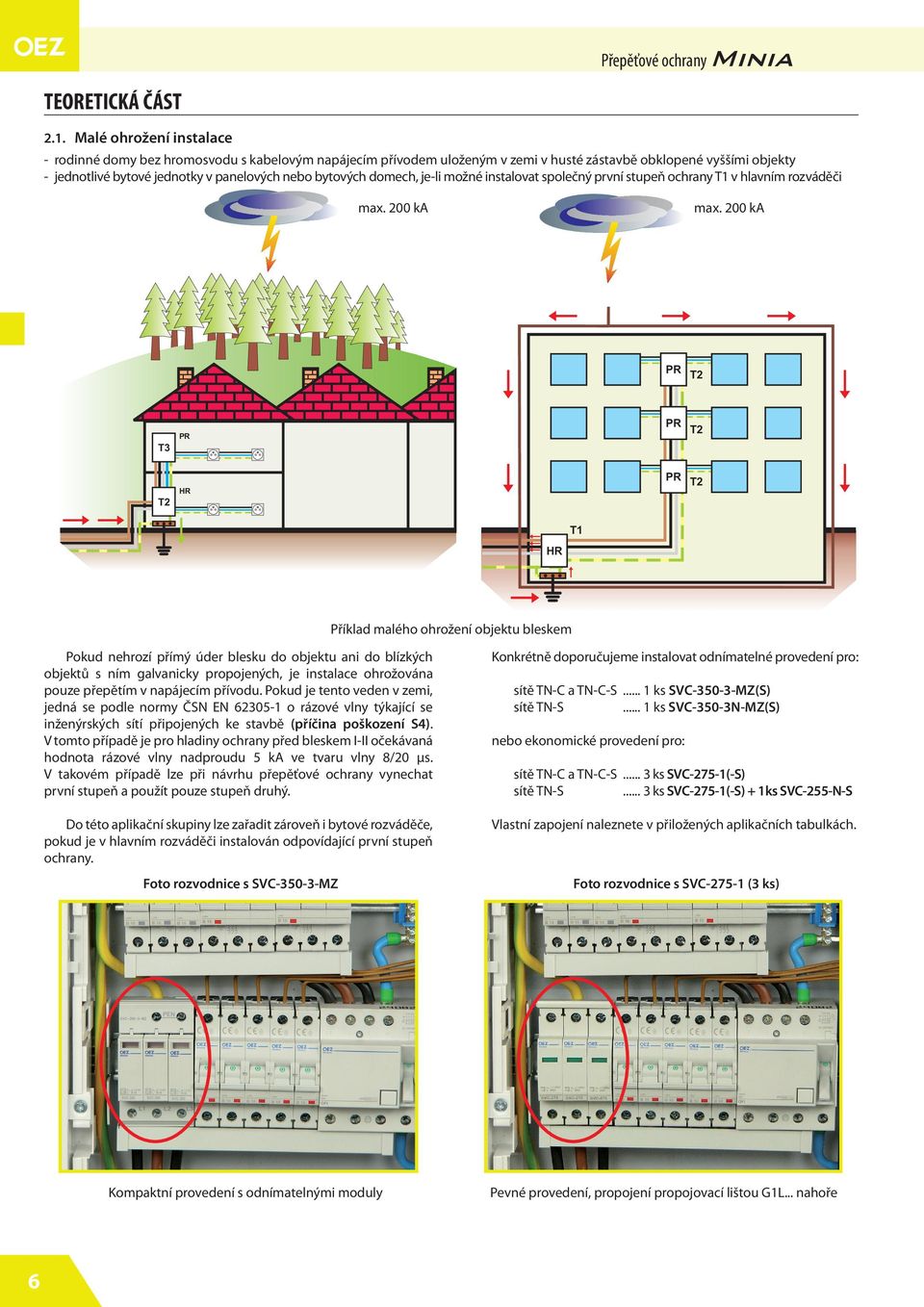

8 Přepěťové ochrany TEORETICKÁ ČÁST 2.1. Malé ohrožení instalace - rodinné domy bez hromosvodu s kabelovým napájecím přívodem uloženým v zemi v husté zástavbě obklopené vyššími objekty - jednotlivé bytové jednotky v panelových nebo bytových domech, je-li možné instalovat společný první stupeň ochrany T1 v hlavním rozváděči max. 200 ka max. 200 ka PR T2 PR PR T3 T2 PR T2 PR T2 T1 Příklad malého ohrožení objektu bleskem Pokud nehrozí přímý úder blesku do objektu ani do blízkých objektů s ním galvanicky propojených, je instalace ohrožována pouze přepětím v napájecím přívodu. Pokud je tento veden v zemi, jedná se podle normy ČSN EN o rázové vlny týkající se inženýrských sítí připojených ke stavbě (příčina poškození S4). V tomto případě je pro hladiny ochrany před bleskem I-II očekávaná hodnota rázové vlny nadproudu 5 ka ve tvaru vlny 8/20 μs. V takovém případě lze při návrhu přepěťové ochrany vynechat první stupeň a použít pouze stupeň druhý. Konkrétně doporučujeme instalovat odnímatelné provedení pro: Do této aplikační skupiny lze zařadit zároveň i bytové rozváděče, pokud je v hlavním rozváděči instalován odpovídající první stupeň ochrany. Vlastní zapojení naleznete v přiložených aplikačních tabulkách. Foto rozvodnice s SVC MZ Foto rozvodnice s SVC (3 ks) Kompaktní provedení s odnímatelnými moduly 6 sítě TN-C a TN-C-S... 1 ks SVC MZ(S) sítě TN-S... 1 ks SVC-350-3N-MZ(S) nebo ekonomické provedení pro: sítě TN-C a TN-C-S... 3 ks SVC-275-1(-S) sítě TN-S... 3 ks SVC-275-1(-S) + 1ks SVC-255-N-S Pevné provedení, propojení propojovací lištou G1L... nahoře

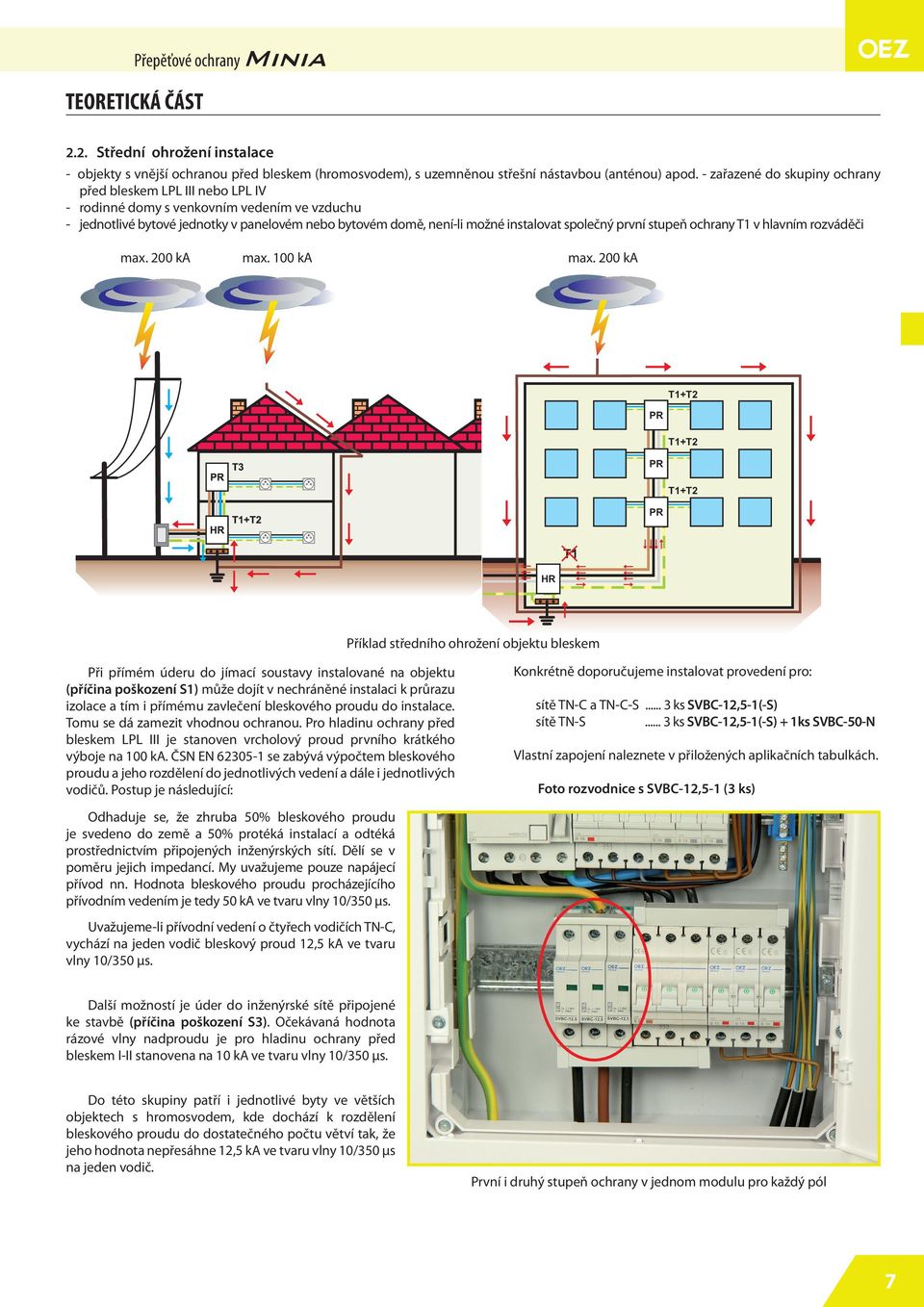

9 TEORETICKÁ ČÁST 2.2. Střední ohrožení instalace - objekty s vnější ochranou před bleskem (hromosvodem), s uzemněnou střešní nástavbou (anténou) apod. - zařazené do skupiny ochrany před bleskem LPL III nebo LPL IV - rodinné domy s venkovním vedením ve vzduchu - jednotlivé bytové jednotky v panelovém nebo bytovém domě, není-li možné instalovat společný první stupeň ochrany T1 v hlavním rozváděči max. 200 ka max. 100 ka max. 200 ka T1+T2 PR T1+T2 PR T1+T2 PR T1 Příklad středního ohrožení objektu bleskem Při přímém úderu do jímací soustavy instalované na objektu (příčina poškození S1) může dojít v nechráněné instalaci k průrazu izolace a tím i přímému zavlečení bleskového proudu do instalace. Tomu se dá zamezit vhodnou ochranou. Pro hladinu ochrany před bleskem LPL III je stanoven vrcholový proud prvního krátkého výboje na 100 ka. ČSN EN se zabývá výpočtem bleskového proudu a jeho rozdělení do jednotlivých vedení a dále i jednotlivých vodičů. Postup je následující: Konkrétně doporučujeme instalovat provedení pro: sítě TN-C a TN-C-S... 3 ks SVBC-,5-1(-S) sítě TN-S... 3 ks SVBC-,5-1(-S) + 1ks SVBC-50-N Vlastní zapojení naleznete v přiložených aplikačních tabulkách. Foto rozvodnice s SVBC-,5-1 (3 ks) Odhaduje se, že zhruba 50% bleskového proudu je svedeno do země a 50% protéká instalací a odtéká prostřednictvím připojených inženýrských sítí. Dělí se v poměru jejich impedancí. My uvažujeme pouze napájecí přívod nn. Hodnota bleskového proudu procházejícího přívodním vedením je tedy 50 ka ve tvaru vlny 10/350 μs. Uvažujeme-li přívodní vedení o čtyřech vodičích TN-C, vychází na jeden vodič bleskový proud,5 ka ve tvaru vlny 10/350 μs. Další možností je úder do inženýrské sítě připojené ke stavbě (příčina poškození S3). Očekávaná hodnota rázové vlny nadproudu je pro hladinu ochrany před bleskem I-II stanovena na 10 ka ve tvaru vlny 10/350 μs. Do této skupiny patří i jednotlivé byty ve větších objektech s hromosvodem, kde dochází k rozdělení bleskového proudu do dostatečného počtu větví tak, že jeho hodnota nepřesáhne,5 ka ve tvaru vlny 10/350 μs na jeden vodič. První i druhý stupeň ochrany v jednom modulu pro každý pól 7

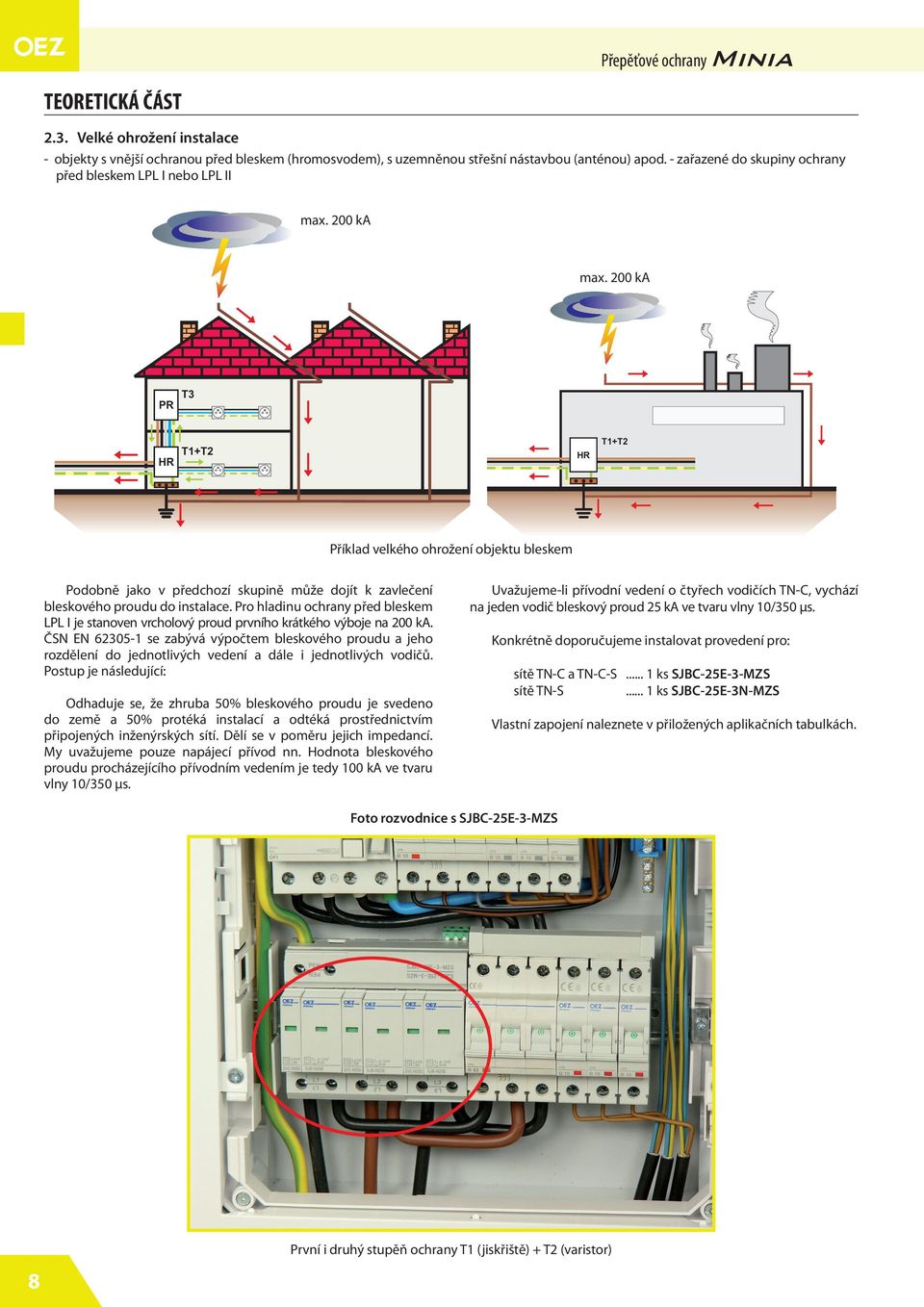

10 TEORETICKÁ ČÁST 2.3. Velké ohrožení instalace - objekty s vnější ochranou před bleskem (hromosvodem), s uzemněnou střešní nástavbou (anténou) apod. - zařazené do skupiny ochrany před bleskem LPL I nebo LPL II max. 200 ka max. 200 ka PR T3 T1+T2 T1+T2 Příklad velkého ohrožení objektu bleskem Podobně jako v předchozí skupině může dojít k zavlečení bleskového proudu do instalace. Pro hladinu ochrany před bleskem LPL I je stanoven vrcholový proud prvního krátkého výboje na 200 ka. ČSN EN se zabývá výpočtem bleskového proudu a jeho rozdělení do jednotlivých vedení a dále i jednotlivých vodičů. Postup je následující: Odhaduje se, že zhruba 50% bleskového proudu je svedeno do země a 50% protéká instalací a odtéká prostřednictvím připojených inženýrských sítí. Dělí se v poměru jejich impedancí. My uvažujeme pouze napájecí přívod nn. Hodnota bleskového proudu procházejícího přívodním vedením je tedy 100 ka ve tvaru vlny 10/350 μs. Uvažujeme-li přívodní vedení o čtyřech vodičích TN-C, vychází na jeden vodič bleskový proud 25 ka ve tvaru vlny 10/350 μs. Konkrétně doporučujeme instalovat provedení pro: sítě TN-C a TN-C-S... 1 ks SJBC-25E-3-MZS sítě TN-S... 1 ks SJBC-25E-3N-MZS Vlastní zapojení naleznete v přiložených aplikačních tabulkách. Foto rozvodnice s SJBC-25E-3-MZS První i druhý stupěň ochrany T1 (jiskřiště) + T2 (varistor) 8

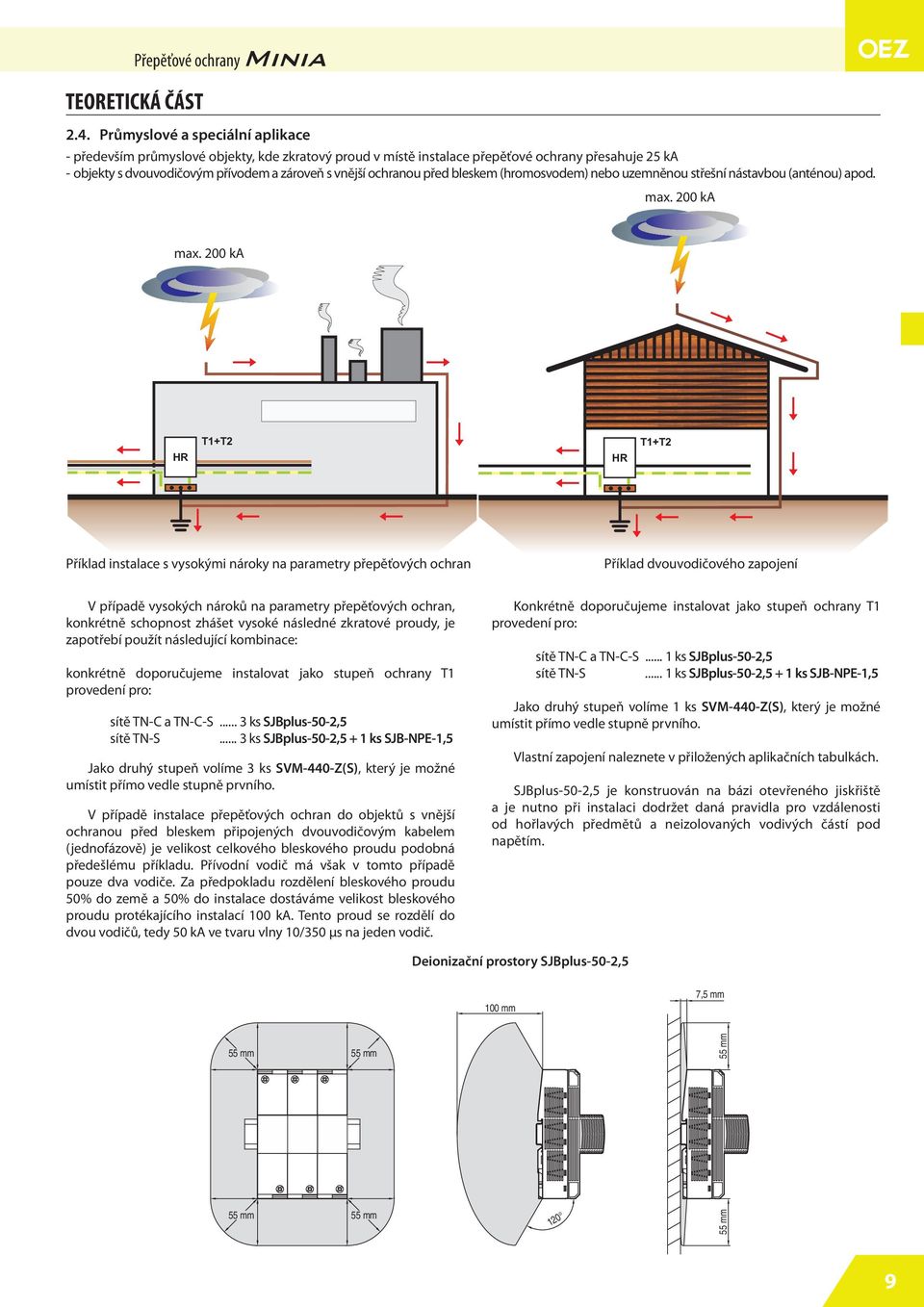

11 TEORETICKÁ ČÁST 2.4. Průmyslové a speciální aplikace - především průmyslové objekty, kde zkratový proud v místě instalace přepěťové ochrany přesahuje 25 ka - objekty s dvouvodičovým přívodem a zároveň s vnější ochranou před bleskem (hromosvodem) nebo uzemněnou střešní nástavbou (anténou) apod. max. 200 ka max. 200 ka T1+T2 T1+T2 Příklad instalace s vysokými nároky na parametry přepěťových ochran Příklad dvouvodičového zapojení V případě vysokých nároků na parametry přepěťových ochran, konkrétně schopnost zhášet vysoké následné zkratové proudy, je zapotřebí použít následující kombinace: konkrétně doporučujeme instalovat jako stupeň ochrany T1 provedení pro: sítě TN-C a TN-C-S... 3 ks SJBplus-50-2,5 sítě TN-S... 3 ks SJBplus-50-2,5 + 1 ks SJB-NPE-1,5 Jako druhý stupeň volíme 3 ks SVM-440-Z(S), který je možné umístit přímo vedle stupně prvního. V případě instalace přepěťových ochran do objektů s vnější ochranou před bleskem připojených dvouvodičovým kabelem (jednofázově) je velikost celkového bleskového proudu podobná předešlému příkladu. Přívodní vodič má však v tomto případě pouze dva vodiče. Za předpokladu rozdělení bleskového proudu 50% do země a 50% do instalace dostáváme velikost bleskového proudu protékajícího instalací 100 ka. Tento proud se rozdělí do dvou vodičů, tedy 50 ka ve tvaru vlny 10/350 μs na jeden vodič. Konkrétně doporučujeme instalovat jako stupeň ochrany T1 provedení pro: sítě TN-C a TN-C-S... 1 ks SJBplus-50-2,5 sítě TN-S... 1 ks SJBplus-50-2,5 + 1 ks SJB-NPE-1,5 Jako druhý stupeň volíme 1 ks SVM-440-Z(S), který je možné umístit přímo vedle stupně prvního. Vlastní zapojení naleznete v přiložených aplikačních tabulkách. SJBplus-50-2,5 je konstruován na bázi otevřeného jiskřiště a je nutno při instalaci dodržet daná pravidla pro vzdálenosti od hořlavých předmětů a neizolovaných vodivých částí pod napětím. Deionizační prostory SJBplus-50-2,5 100 mm 7,5 mm 55 mm 55 mm 55 mm 55 mm 55 mm 0 55 mm 9

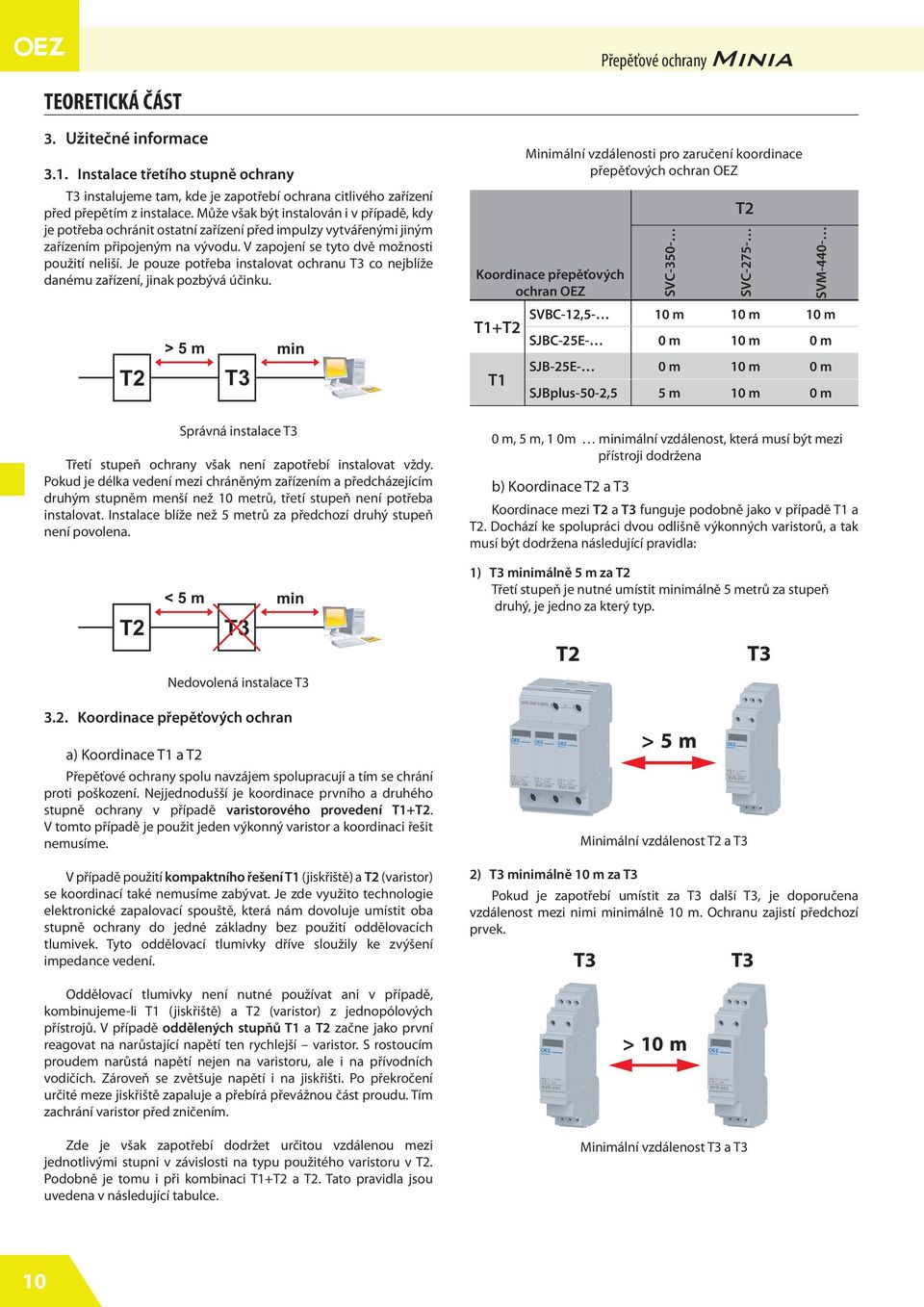

12 TEORETICKÁ ČÁST 3. Užitečné informace 3.1. Instalace třetího stupně ochrany T3 instalujeme tam, kde je zapotřebí ochrana citlivého zařízení před přepětím z instalace. Může však být instalován i v případě, kdy je potřeba ochránit ostatní zařízení před impulzy vytvářenými jiným zařízením připojeným na vývodu. V zapojení se tyto dvě možnosti použití neliší. Je pouze potřeba instalovat ochranu T3 co nejblíže danému zařízení, jinak pozbývá účinku. T2 >5m T3 min Správná instalace T3 Třetí stupeň ochrany však není zapotřebí instalovat vždy. Pokud je délka vedení mezi chráněným zařízením a předcházejícím druhým stupněm menší než 10 metrů, třetí stupeň není potřeba instalovat. Instalace blíže než 5 metrů za předchozí druhý stupeň není povolena. Minimální vzdálenosti pro zaručení koordinace přepěťových ochran OEZ Koordinace přepěťových ochran OEZ T1+T2 T1 SVC m, 5 m, 1 0m minimální vzdálenost, která musí být mezi přístroji dodržena b) Koordinace T2 a T3 Koordinace mezi T2 a T3 funguje podobně jako v případě T1 a T2. Dochází ke spolupráci dvou odlišně výkonných varistorů, a tak musí být dodržena následující pravidla: T2 SVC-275- SVM-440- SVBC-,5-10 m 10 m 10 m SJBC-25E- 0 m 10 m 0 m SJB-25E- 0 m 10 m 0 m SJBplus-50-2,5 5 m 10 m 0 m T2 <5m min T3 Nedovolená instalace T3 1) T3 minimálně 5 m za T2 Třetí stupeň je nutné umístit minimálně 5 metrů za stupeň druhý, je jedno za který typ. T2 T Koordinace přepěťových ochran a) Koordinace T1 a T2 Přepěťové ochrany spolu navzájem spolupracují a tím se chrání proti poškození. Nejjednodušší je koordinace prvního a druhého stupně ochrany v případě varistorového provedení T1+T2. V tomto případě je použit jeden výkonný varistor a koordinaci řešit nemusíme. V případě použití kompaktního řešení T1 (jiskřiště) a T2 (varistor) se koordinací také nemusíme zabývat. Je zde využito technologie elektronické zapalovací spouště, která nám dovoluje umístit oba stupně ochrany do jedné základny bez použití oddělovacích tlumivek. Tyto oddělovací tlumivky dříve sloužily ke zvýšení impedance vedení. Oddělovací tlumivky není nutné používat ani v případě, kombinujeme-li T1 (jiskřiště) a T2 (varistor) z jednopólových přístrojů. V případě oddělených stupňů T1 a T2 začne jako první reagovat na narůstající napětí ten rychlejší varistor. S rostoucím proudem narůstá napětí nejen na varistoru, ale i na přívodních vodičích. Zároveň se zvětšuje napětí i na jiskřišti. Po překročení určité meze jiskřiště zapaluje a přebírá převážnou část proudu. Tím zachrání varistor před zničením. Zde je však zapotřebí dodržet určitou vzdálenou mezi jednotlivými stupni v závislosti na typu použitého varistoru v T2. Podobně je tomu i při kombinaci T1+T2 a T2. Tato pravidla jsou uvedena v následující tabulce. Minimální vzdálenost T2 a T3 2) T3 minimálně 10 m za T3 Pokud je zapotřebí umístit za T3 další T3, je doporučena vzdálenost mezi nimi minimálně 10 m. Ochranu zajistí předchozí prvek. T3 >5m >10m T3 Minimální vzdálenost T3 a T3 10

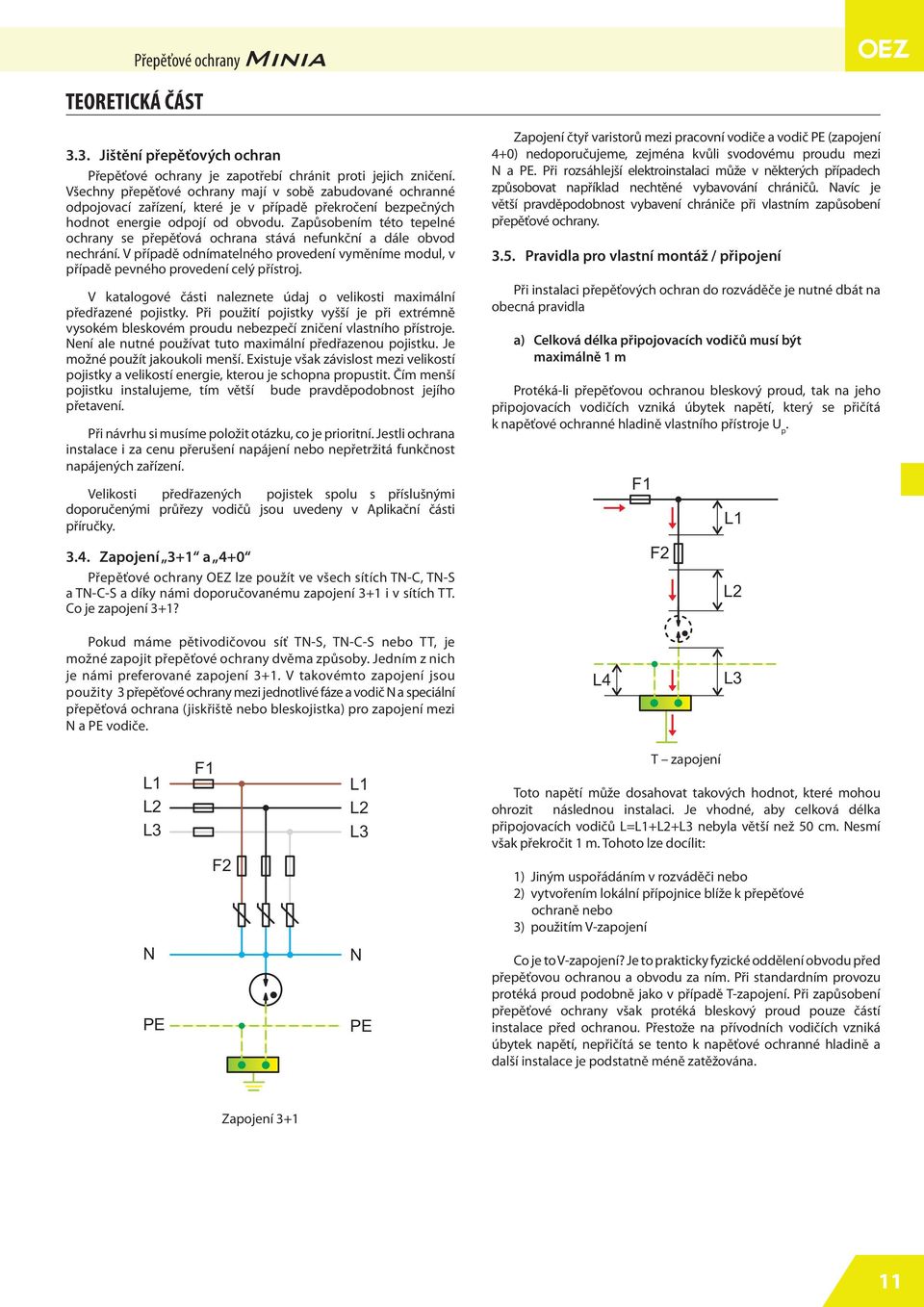

13 TEORETICKÁ ČÁST 3.3. Jištění přepěťových ochran Přepěťové ochrany je zapotřebí chránit proti jejich zničení. Všechny přepěťové ochrany mají v sobě zabudované ochranné odpojovací zařízení, které je v případě překročení bezpečných hodnot energie odpojí od obvodu. Zapůsobením této tepelné ochrany se přepěťová ochrana stává nefunkční a dále obvod nechrání. V případě odnímatelného provedení vyměníme modul, v případě pevného provedení celý přístroj. V katalogové části naleznete údaj o velikosti maximální předřazené pojistky. Při použití pojistky vyšší je při extrémně vysokém bleskovém proudu nebezpečí zničení vlastního přístroje. Není ale nutné používat tuto maximální předřazenou pojistku. Je možné použít jakoukoli menší. Existuje však závislost mezi velikostí pojistky a velikostí energie, kterou je schopna propustit. Čím menší pojistku instalujeme, tím větší bude pravděpodobnost jejího přetavení. Při návrhu si musíme položit otázku, co je prioritní. Jestli ochrana instalace i za cenu přerušení napájení nebo nepřetržitá funkčnost napájených zařízení. Velikosti předřazených pojistek spolu s příslušnými doporučenými průřezy vodičů jsou uvedeny v Aplikační části příručky Zapojení 3+1 a 4+0 Přepěťové ochrany OEZ lze použít ve všech sítích TN-C, TN-S a TN-C-S a díky námi doporučovanému zapojení 3+1 i v sítích TT. Co je zapojení 3+1? Zapojení čtyř varistorů mezi pracovní vodiče a vodič PE (zapojení 4+0) nedoporučujeme, zejména kvůli svodovému proudu mezi N a PE. Při rozsáhlejší elektroinstalaci může v některých případech způsobovat například nechtěné vybavování chráničů. Navíc je větší pravděpodobnost vybavení chrániče při vlastním zapůsobení přepěťové ochrany Pravidla pro vlastní montáž / připojení Při instalaci přepěťových ochran do rozváděče je nutné dbát na obecná pravidla a) Celková délka připojovacích vodičů musí být maximálně 1 m Protéká-li přepěťovou ochranou bleskový proud, tak na jeho připojovacích vodičích vzniká úbytek napětí, který se přičítá k napěťové ochranné hladině vlastního přístroje U p. F1 F2 L1 L2 Pokud máme pětivodičovou síť TN-S, TN-C-S nebo TT, je možné zapojit přepěťové ochrany dvěma způsoby. Jedním z nich je námi preferované zapojení 3+1. V takovémto zapojení jsou použity 3 přepěťové ochrany mezi jednotlivé fáze a vodič N a speciální přepěťová ochrana (jiskřiště nebo bleskojistka) pro zapojení mezi N a PE vodiče. L4 L3 L1 L2 L3 F1 F2 L1 L2 L3 T zapojení Toto napětí může dosahovat takových hodnot, které mohou ohrozit následnou instalaci. Je vhodné, aby celková délka připojovacích vodičů L=L1+L2+L3 nebyla větší než 50 cm. Nesmí však překročit 1 m. Tohoto lze docílit: 1) Jiným uspořádáním v rozváděči nebo 2) vytvořením lokální přípojnice blíže k přepěťové ochraně nebo 3) použitím V-zapojení N PE N PE Co je to V-zapojení? Je to prakticky fyzické oddělení obvodu před přepěťovou ochranou a obvodu za ním. Při standardním provozu protéká proud podobně jako v případě T-zapojení. Při zapůsobení přepěťové ochrany však protéká bleskový proud pouze částí instalace před ochranou. Přestože na přívodních vodičích vzniká úbytek napětí, nepřičítá se tento k napěťové ochranné hladině a další instalace je podstatně méně zatěžována. Zapojení 3+1

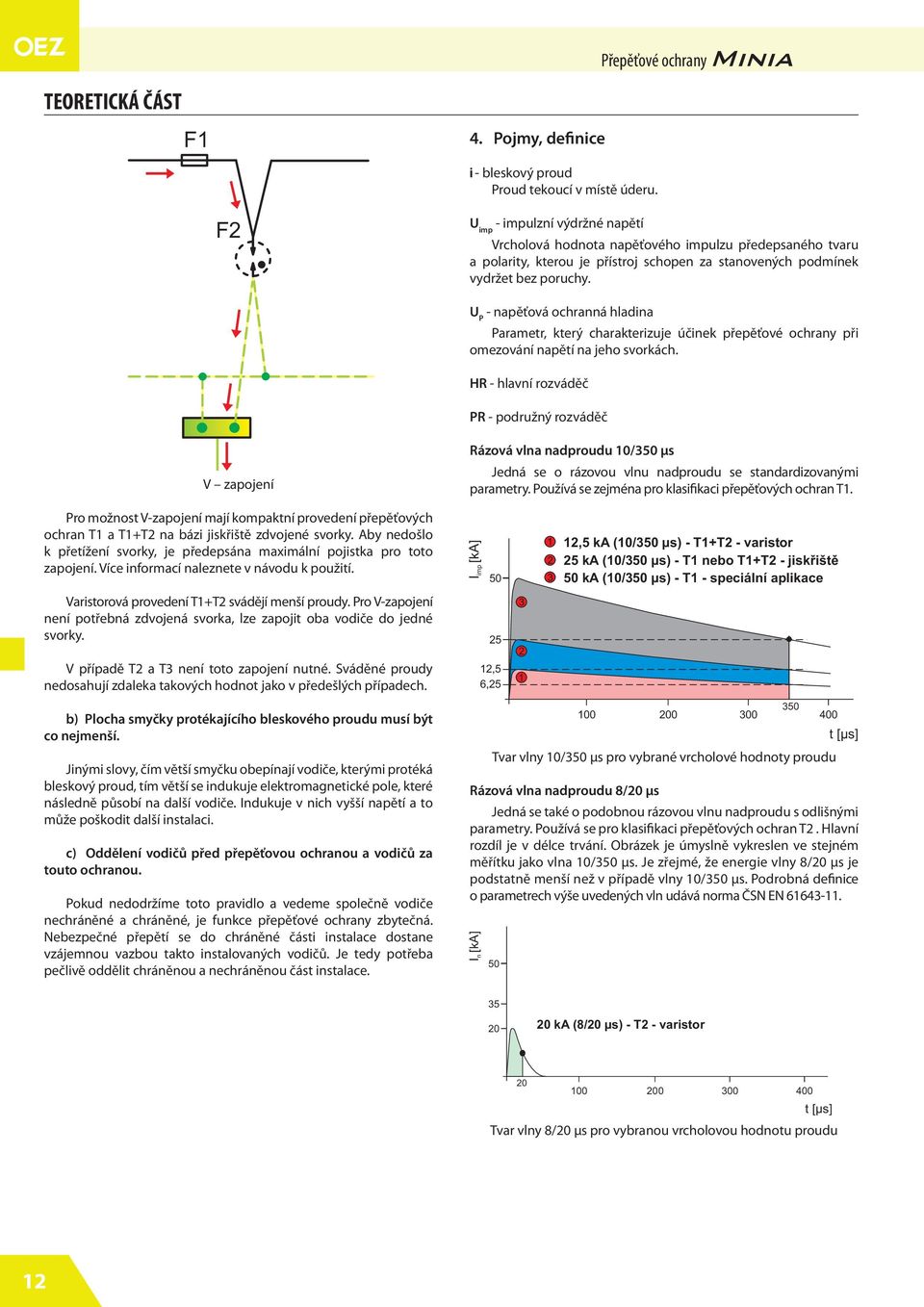

14 TEORETICKÁ ČÁST F1 4. Pojmy, definice i - bleskový proud Proud tekoucí v místě úderu. F2 U imp - impulzní výdržné napětí Vrcholová hodnota napěťového impulzu předepsaného tvaru a polarity, kterou je přístroj schopen za stanovených podmínek vydržet bez poruchy. U P - napěťová ochranná hladina Parametr, který charakterizuje účinek přepěťové ochrany při omezování napětí na jeho svorkách. - hlavní rozváděč PR - podružný rozváděč V zapojení Pro možnost V-zapojení mají kompaktní provedení přepěťových ochran T1 a T1+T2 na bázi jiskřiště zdvojené svorky. Aby nedošlo k přetížení svorky, je předepsána maximální pojistka pro toto zapojení. Více informací naleznete v návodu k použití. Varistorová provedení T1+T2 svádějí menší proudy. Pro V-zapojení není potřebná zdvojená svorka, lze zapojit oba vodiče do jedné svorky. V případě T2 a T3 není toto zapojení nutné. Sváděné proudy nedosahují zdaleka takových hodnot jako v předešlých případech. b) Plocha smyčky protékajícího bleskového proudu musí být co nejmenší. Jinými slovy, čím větší smyčku obepínají vodiče, kterými protéká bleskový proud, tím větší se indukuje elektromagnetické pole, které následně působí na další vodiče. Indukuje v nich vyšší napětí a to může poškodit další instalaci. c) Oddělení vodičů před přepěťovou ochranou a vodičů za touto ochranou. Pokud nedodržíme toto pravidlo a vedeme společně vodiče nechráněné a chráněné, je funkce přepěťové ochrany zbytečná. Nebezpečné přepětí se do chráněné části instalace dostane vzájemnou vazbou takto instalovaných vodičů. Je tedy potřeba pečlivě oddělit chráněnou a nechráněnou část instalace. Rázová vlna nadproudu 10/350 μs Jedná se o rázovou vlnu nadproudu se standardizovanými parametry. Používá se zejména pro klasifikaci přepěťových ochran T1. I [ka] imp 1,5 ka (10/350 μs) - T1+T2 - varistor 2 25 ka (10/350 μs) - T1 nebo T1+T2 - jiskøištì ka (10/350 μs) - T1 - speciální aplikace 25,5 6, Tvar vlny 10/350 μs pro vybrané vrcholové hodnoty proudu Rázová vlna nadproudu 8/20 μs Jedná se také o podobnou rázovou vlnu nadproudu s odlišnými parametry. Používá se pro klasifikaci přepěťových ochran T2. Hlavní rozdíl je v délce trvání. Obrázek je úmyslně vykreslen ve stejném měřítku jako vlna 10/350 μs. Je zřejmé, že energie vlny 8/20 μs je podstatně menší než v případě vlny 10/350 μs. Podrobná definice o parametrech výše uvedených vln udává norma ČSN EN I n [ka] t [μs] ka (8/20 μs) - T2 - varistor t [μs] Tvar vlny 8/20 μs pro vybranou vrcholovou hodnotu proudu

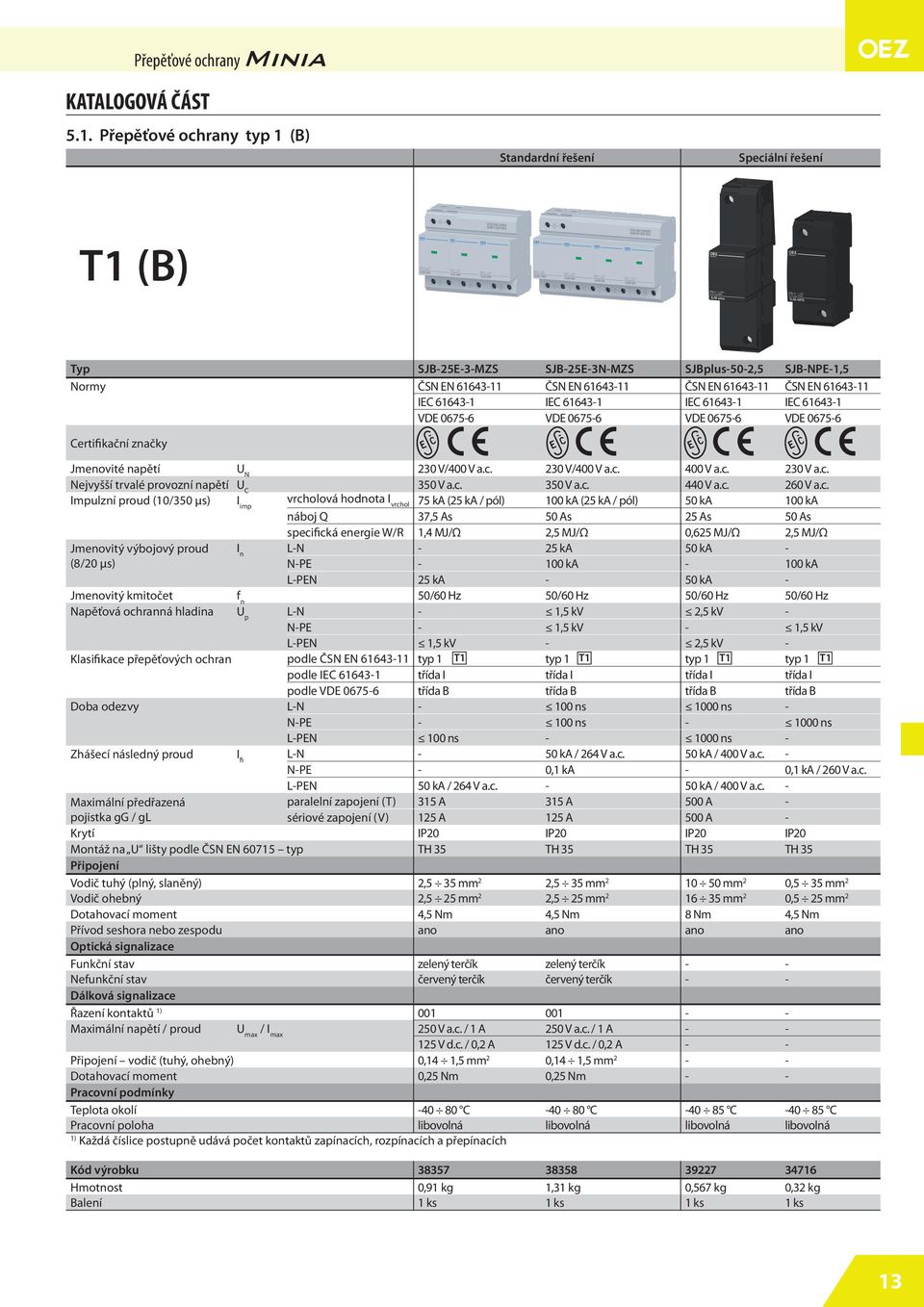

15 KATALOGOVÁ ČÁST 5.1. Přepěťové ochrany typ 1 (B) Standardní řešení Speciální řešení T1 (B) Typ SJB-25E-3-MZS SJB-25E-3N-MZS SJBplus-50-2,5 SJB-NPE-1,5 Normy ČSN EN ČSN EN ČSN EN ČSN EN IEC IEC IEC IEC VDE VDE VDE VDE Certifikační značky Jmenovité napětí U N 230 V/400 V a.c. 230 V/400 V a.c. 400 V a.c. 230 V a.c. Nejvyšší trvalé provozní napětí U C 350 V a.c. 350 V a.c. 440 V a.c. 260 V a.c. Impulzní proud (10/350 μs) I imp vrcholová hodnota I vrchol 75 ka (25 ka / pól) 100 ka (25 ka / pól) 50 ka 100 ka náboj Q 37,5 As 50 As 25 As 50 As specifická energie W/R 1,4 MJ/Ω 2,5 MJ/Ω 0,625 MJ/Ω 2,5 MJ/Ω Jmenovitý výbojový proud (8/20 μs) I n L-N - 25 ka 50 ka - N-PE ka ka L-PEN 25 ka - 50 ka - Jmenovitý kmitočet f n 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Napěťová ochranná hladina U p L-N - 1,5 kv 2,5 kv - N-PE - 1,5 kv - 1,5 kv L-PEN 1,5 kv - 2,5 kv - Klasifikace přepěťových ochran podle ČSN EN typ 1 T1 typ 1 T1 typ 1 T1 typ 1 T1 podle IEC třída I třída I třída I třída I podle VDE třída B třída B třída B třída B Doba odezvy L-N ns 1000 ns - N-PE ns ns L-PEN 100 ns ns - Zhášecí následný proud I fi L-N - 50 ka / 264 V a.c. 50 ka / 400 V a.c. - N-PE - 0,1 ka - 0,1 ka / 260 V a.c. L-PEN 50 ka / 264 V a.c ka / 400 V a.c. - Maximální předřazená paralelní zapojení (T) 315 A 315 A 500 A - pojistka gg / gl sériové zapojení (V) 5 A 5 A 500 A - Krytí IP20 IP20 IP20 IP20 Montáž na U lišty podle ČSN EN typ TH 35 TH 35 TH 35 TH 35 Připojení Vodič tuhý (plný, slaněný) 2,5 35 mm 2 2,5 35 mm mm 2 0,5 35 mm 2 Vodič ohebný 2,5 25 mm 2 2,5 25 mm mm 2 0,5 25 mm 2 Dotahovací moment 4,5 Nm 4,5 Nm 8 Nm 4,5 Nm Přívod seshora nebo zespodu ano ano ano ano Optická signalizace Funkční stav zelený terčík zelený terčík - - Nefunkční stav červený terčík červený terčík - - Dálková signalizace Řazení kontaktů 1) Maximální napětí / proud U max / I max 250 V a.c. / 1 A 250 V a.c. / 1 A V d.c. / 0,2 A 5 V d.c. / 0,2 A - - Připojení vodič (tuhý, ohebný) 0,14 1,5 mm 2 0,14 1,5 mm Dotahovací moment 0,25 Nm 0,25 Nm - - Pracovní podmínky Teplota okolí C C C C Pracovní poloha libovolná libovolná libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích Kód výrobku Hmotnost 0,91 kg 1,31 kg 0,567 kg 0,32 kg Balení 1 ks 1 ks 1 ks 1 ks 13

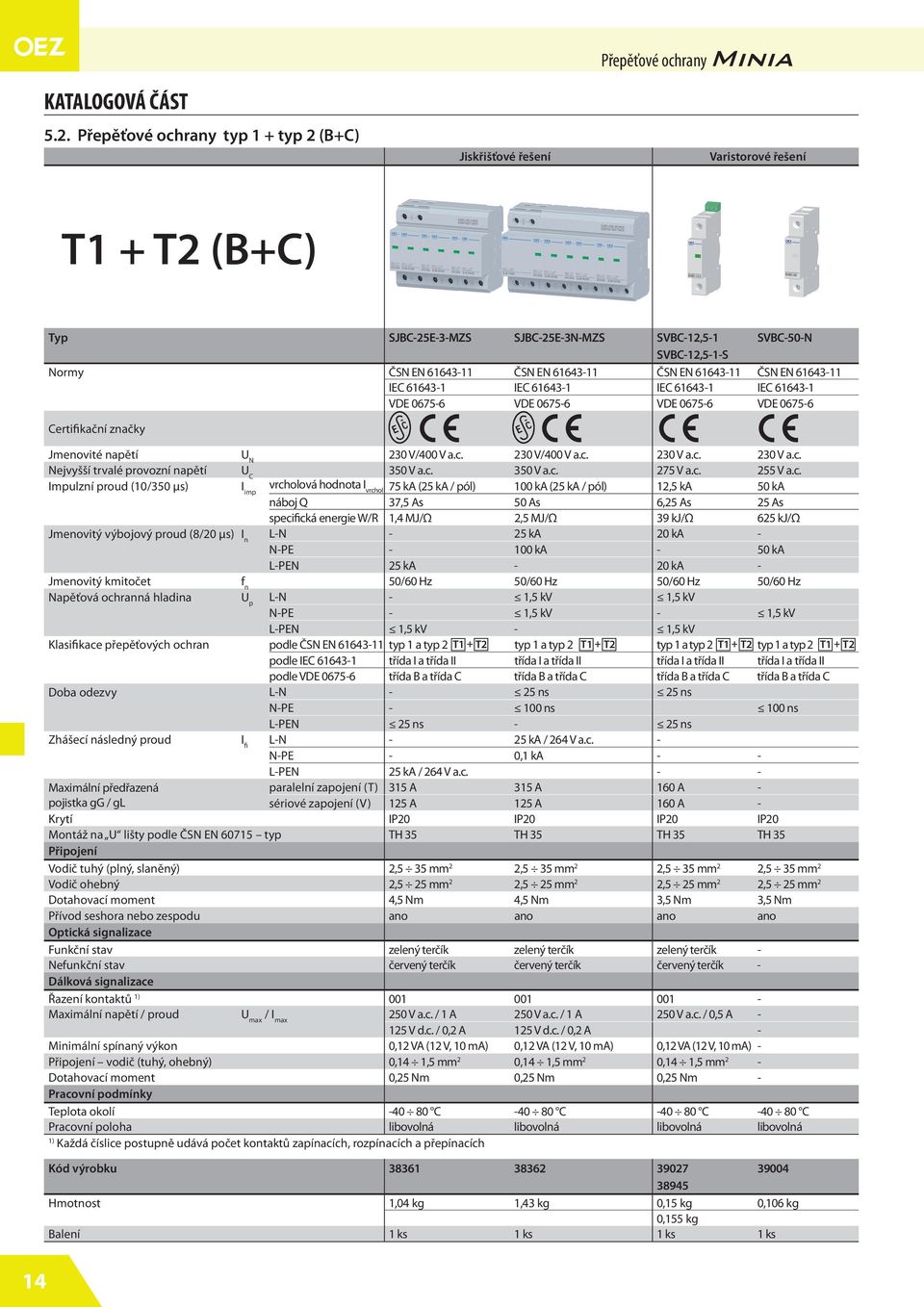

16 KATALOGOVÁ ČÁST 5.2. Přepěťové ochrany typ 1 + typ 2 (B+C) Jiskřišťové řešení Varistorové řešení T1 + T2 (B+C) Typ SJBC-25E-3-MZS SJBC-25E-3N-MZS SVBC-,5-1 SVBC-50-N SVBC-,5-1-S Normy ČSN EN ČSN EN ČSN EN ČSN EN IEC IEC IEC IEC VDE VDE VDE VDE Certifikační značky Jmenovité napětí U N 230 V/400 V a.c. 230 V/400 V a.c. 230 V a.c. 230 V a.c. Nejvyšší trvalé provozní napětí U C 350 V a.c. 350 V a.c. 275 V a.c. 255 V a.c. Impulzní proud (10/350 μs) I imp vrcholová hodnota I vrchol 75 ka (25 ka / pól) 100 ka (25 ka / pól),5 ka 50 ka náboj Q 37,5 As 50 As 6,25 As 25 As specifická energie W/R 1,4 MJ/Ω 2,5 MJ/Ω 39 kj/ω 625 kj/ω Jmenovitý výbojový proud (8/20 μs) I n L-N - 25 ka 20 ka - N-PE ka - 50 ka L-PEN 25 ka - 20 ka - Jmenovitý kmitočet f n 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Napěťová ochranná hladina U p L-N - 1,5 kv 1,5 kv N-PE - 1,5 kv - 1,5 kv L-PEN 1,5 kv - 1,5 kv Klasifikace přepěťových ochran podle ČSN EN typ 1 a typ 2 T1 + T2 typ 1 a typ 2 T1 + T2 typ 1 a typ 2 T1 + T2 typ 1 a typ 2 T1 + T2 podle IEC třída I a třída II třída I a třída II třída I a třída II třída I a třída II podle VDE třída B a třída C třída B a třída C třída B a třída C třída B a třída C Doba odezvy L-N - 25 ns 25 ns N-PE ns 100 ns L-PEN 25 ns - 25 ns Zhášecí následný proud I fi L-N - 25 ka / 264 V a.c. - N-PE - 0,1 ka - - L-PEN 25 ka / 264 V a.c. - - Maximální předřazená paralelní zapojení (T) 315 A 315 A 160 A - pojistka gg / gl sériové zapojení (V) 5 A 5 A 160 A - Krytí IP20 IP20 IP20 IP20 Montáž na U lišty podle ČSN EN typ TH 35 TH 35 TH 35 TH 35 Připojení Vodič tuhý (plný, slaněný) 2,5 35 mm 2 2,5 35 mm 2 2,5 35 mm 2 2,5 35 mm 2 Vodič ohebný 2,5 25 mm 2 2,5 25 mm 2 2,5 25 mm 2 2,5 25 mm 2 Dotahovací moment 4,5 Nm 4,5 Nm 3,5 Nm 3,5 Nm Přívod seshora nebo zespodu ano ano ano ano Optická signalizace Funkční stav zelený terčík zelený terčík zelený terčík - Nefunkční stav červený terčík červený terčík červený terčík - Dálková signalizace Řazení kontaktů 1) Maximální napětí / proud U max / I max 250 V a.c. / 1 A 250 V a.c. / 1 A 250 V a.c. / 0,5 A - 5 V d.c. / 0,2 A 5 V d.c. / 0,2 A - Minimální spínaný výkon 0, VA ( V, 10 ma) 0, VA ( V, 10 ma) 0, VA ( V, 10 ma) - Připojení vodič (tuhý, ohebný) 0,14 1,5 mm 2 0,14 1,5 mm 2 0,14 1,5 mm 2 - Dotahovací moment 0,25 Nm 0,25 Nm 0,25 Nm - Pracovní podmínky Teplota okolí C C C C Pracovní poloha libovolná libovolná libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích Kód výrobku Hmotnost 1,04 kg 1,43 kg 0,15 kg 0,106 kg 0,155 kg Balení 1 ks 1 ks 1 ks 1 ks 14

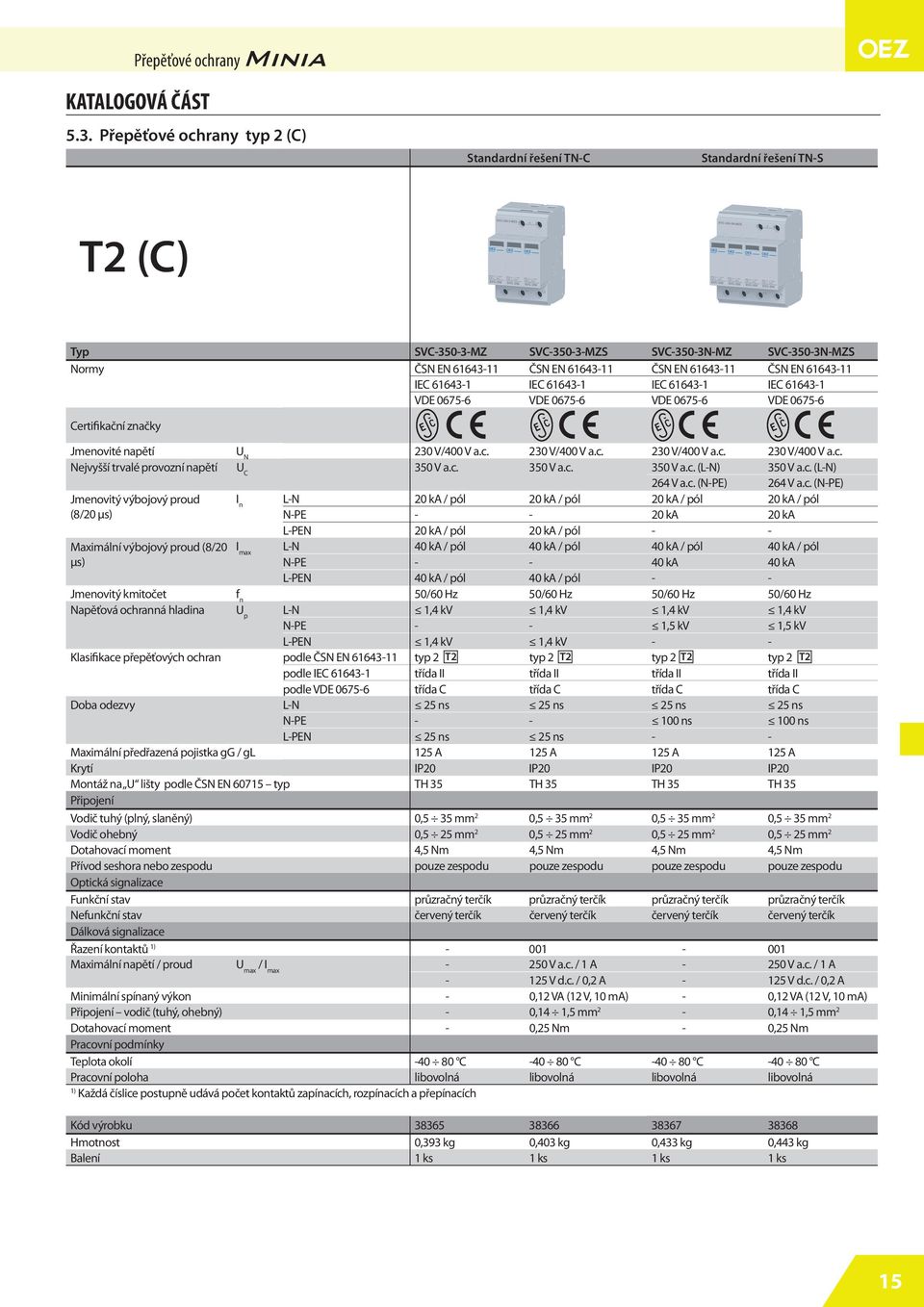

17 KATALOGOVÁ ČÁST 5.3. Přepěťové ochrany typ 2 (C) Standardní řešení TN-C Standardní řešení TN-S T2 (C) Typ SVC MZ SVC MZS SVC-350-3N-MZ SVC-350-3N-MZS Normy ČSN EN ČSN EN ČSN EN ČSN EN IEC IEC IEC IEC VDE VDE VDE VDE Certifikační značky Jmenovité napětí U N 230 V/400 V a.c. 230 V/400 V a.c. 230 V/400 V a.c. 230 V/400 V a.c. Nejvyšší trvalé provozní napětí U C 350 V a.c. 350 V a.c. 350 V a.c. (L-N) 350 V a.c. (L-N) 264 V a.c. (N-PE) 264 V a.c. (N-PE) Jmenovitý výbojový proud (8/20 μs) Maximální výbojový proud (8/20 μs) I n L-N 20 ka / pól 20 ka / pól 20 ka / pól 20 ka / pól N-PE ka 20 ka L-PEN 20 ka / pól 20 ka / pól - - I max L-N 40 ka / pól 40 ka / pól 40 ka / pól 40 ka / pól N-PE ka 40 ka L-PEN 40 ka / pól 40 ka / pól - - Jmenovitý kmitočet f n 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Napěťová ochranná hladina U p L-N 1,4 kv 1,4 kv 1,4 kv 1,4 kv N-PE - - 1,5 kv 1,5 kv L-PEN 1,4 kv 1,4 kv - - Klasifikace přepěťových ochran podle ČSN EN typ 2 T2 typ 2 T2 typ 2 T2 typ 2 T2 podle IEC třída II třída II třída II třída II podle VDE třída C třída C třída C třída C Doba odezvy L-N 25 ns 25 ns 25 ns 25 ns N-PE ns 100 ns L-PEN 25 ns 25 ns - - Maximální předřazená pojistka gg / gl 5 A 5 A 5 A 5 A Krytí IP20 IP20 IP20 IP20 Montáž na U lišty podle ČSN EN typ TH 35 TH 35 TH 35 TH 35 Připojení Vodič tuhý (plný, slaněný) 0,5 35 mm 2 0,5 35 mm 2 0,5 35 mm 2 0,5 35 mm 2 Vodič ohebný 0,5 25 mm 2 0,5 25 mm 2 0,5 25 mm 2 0,5 25 mm 2 Dotahovací moment 4,5 Nm 4,5 Nm 4,5 Nm 4,5 Nm Přívod seshora nebo zespodu pouze zespodu pouze zespodu pouze zespodu pouze zespodu Optická signalizace Funkční stav průzračný terčík průzračný terčík průzračný terčík průzračný terčík Nefunkční stav červený terčík červený terčík červený terčík červený terčík Dálková signalizace Řazení kontaktů 1) Maximální napětí / proud U max / I max V a.c. / 1 A V a.c. / 1 A - 5 V d.c. / 0,2 A - 5 V d.c. / 0,2 A Minimální spínaný výkon - 0, VA ( V, 10 ma) - 0, VA ( V, 10 ma) Připojení vodič (tuhý, ohebný) - 0,14 1,5 mm 2-0,14 1,5 mm 2 Dotahovací moment - 0,25 Nm - 0,25 Nm Pracovní podmínky Teplota okolí C C C C Pracovní poloha libovolná libovolná libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích Kód výrobku Hmotnost 0,393 kg 0,403 kg 0,433 kg 0,443 kg Balení 1 ks 1 ks 1 ks 1 ks 15

18 KATALOGOVÁ ČÁST Ekonomické řešení Speciální řešení T2 (C) Typ SVC SVC-255-N-S SVM-440-Z SVM-NPE-Z SVC S SVM-440-ZS Normy ČSN EN ČSN EN ČSN EN ČSN EN IEC IEC IEC IEC VDE VDE VDE VDE Certifikační značky Jmenovité napětí U N 230 V a.c. 230 V a.c. 400 V a.c. 230 V a.c. Nejvyšší trvalé provozní napětí U C 275 V a.c. 255 V a.c. 440 V a.c. 260 V a.c. 350 V d.c. 585 V d.c. Jmenovitý výbojový proud (8/20 μs) I L-N 20 ka - 20 ka n N-PE - 30 ka 20 ka L-PEN 20 ka - 20 ka Maximální výbojový proud (8/20 μs) I max L-N 40 ka - 40 ka N-PE - 50 ka 40 ka L-PEN 40 ka - 40 ka Jmenovitý kmitočet f n 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Napěťová ochranná hladina U p L-N 1,35 kv - 2,5 kv N-PE - 1,3 kv 1 kv L-PEN 1,35 kv - 2,5 kv Klasifikace přepěťových ochran podle ČSN EN typ 2 T2 typ 2 T2 typ 2 T2 typ 2 T2 podle IEC třída II třída II třída II třída II podle VDE třída C třída C třída C třída C Doba odezvy L-N 25 ns - 25 ns N-PE ns 100 ns L-PEN 25 ns - 25 ns Maximální předřazená pojistka gg / gl 5 A - 5 A - Krytí IP20 IP20 IP20 IP20 Montáž na U lišty podle ČSN EN typ TH 35 TH 35 TH 35 TH 35 Připojení Vodič tuhý (plný, slaněný) 0,5 25 mm 2 0,5 25 mm 2 0,5 35 mm 2 0,5 35 mm 2 Vodič ohebný 0,5 16 mm 2 0,5 16 mm 2 0,5 25 mm 2 0,5 25 mm 2 Dotahovací moment 2 Nm 2 Nm 4,5 Nm 4,5 Nm Přívod seshora nebo zespodu ano ano ano ano Optická signalizace Funkční stav zelený terčík zelený terčík průzračný terčík průzračný terčík Nefunkční stav červený terčík červený terčík červený terčík červený terčík Dálková signalizace Řazení kontaktů 1) Maximální napětí / proud U max / I max 250 V a.c. / 1 A 250 V a.c. / 1 A 250 V a.c. / 1 A - 5 V d.c. / 0,2 A 5 V d.c. / 0,2 A 5 V d.c. / 0,2 A - Minimální spínaný výkon 0, VA ( V, 10 ma) 0, VA ( V, 10 ma) 0, VA ( V / 10 ma) - Připojení vodič (tuhý, ohebný) 0,14 1,5 mm 2 0,14 1,5 mm 2 0,14 1,5 mm 2 - Dotahovací moment 0,25 Nm 0,25 Nm 0,25 Nm - Pracovní podmínky Teplota okolí C C C C Pracovní poloha libovolná libovolná libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích Kód výrobku Hmotnost 0,095 kg 0,1 kg 0,136 kg 0,13 kg 0,1 kg 0,143 kg Balení 1 ks 1 ks 1 ks 1ks 16

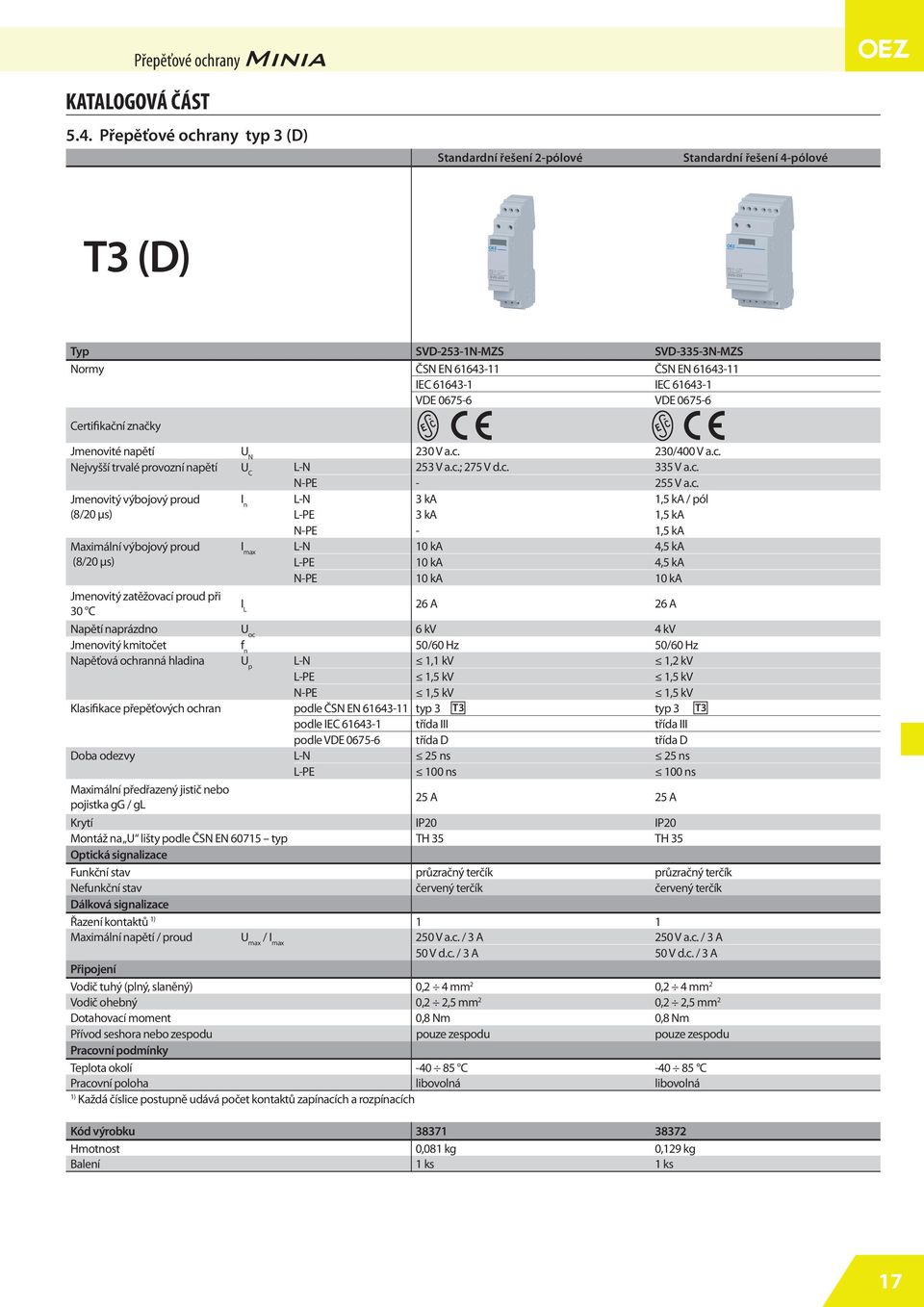

19 KATALOGOVÁ ČÁST 5.4. Přepěťové ochrany typ 3 (D) Standardní řešení 2-pólové Standardní řešení 4-pólové T3 (D) Typ SVD-253-1N-MZS SVD-335-3N-MZS Normy ČSN EN ČSN EN IEC IEC VDE VDE Certifikační značky Jmenovité napětí U N 230 V a.c. 230/400 V a.c. Nejvyšší trvalé provozní napětí U C L-N 253 V a.c.; 275 V d.c. 335 V a.c. N-PE V a.c. Jmenovitý výbojový proud (8/20 μs) Maximální výbojový proud (8/20 μs) I n L-N 3 ka 1,5 ka / pól L-PE 3 ka 1,5 ka N-PE - 1,5 ka I max L-N 10 ka 4,5 ka L-PE 10 ka 4,5 ka N-PE 10 ka 10 ka Jmenovitý zatěžovací proud při 30 C I L 26 A 26 A Napětí naprázdno U oc 6 kv 4 kv Jmenovitý kmitočet f n 50/60 Hz 50/60 Hz Napěťová ochranná hladina U p L-N 1,1 kv 1,2 kv L-PE 1,5 kv 1,5 kv N-PE 1,5 kv 1,5 kv Klasifikace přepěťových ochran podle ČSN EN typ 3 T3 typ 3 T3 podle IEC třída III třída III podle VDE třída D třída D Doba odezvy L-N 25 ns 25 ns L-PE 100 ns 100 ns Maximální předřazený jistič nebo pojistka gg / gl 25 A 25 A Krytí IP20 IP20 Montáž na U lišty podle ČSN EN typ TH 35 TH 35 Optická signalizace Funkční stav průzračný terčík průzračný terčík Nefunkční stav červený terčík červený terčík Dálková signalizace Řazení kontaktů 1) 1 1 Maximální napětí / proud U max / I max 250 V a.c. / 3 A 250 V a.c. / 3 A 50 V d.c. / 3 A 50 V d.c. / 3 A Připojení Vodič tuhý (plný, slaněný) 0,2 4 mm 2 0,2 4 mm 2 Vodič ohebný 0,2 2,5 mm 2 0,2 2,5 mm 2 Dotahovací moment 0,8 Nm 0,8 Nm Přívod seshora nebo zespodu pouze zespodu pouze zespodu Pracovní podmínky Teplota okolí C C Pracovní poloha libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích Kód výrobku Hmotnost 0,081 kg 0,9 kg Balení 1 ks 1 ks 17

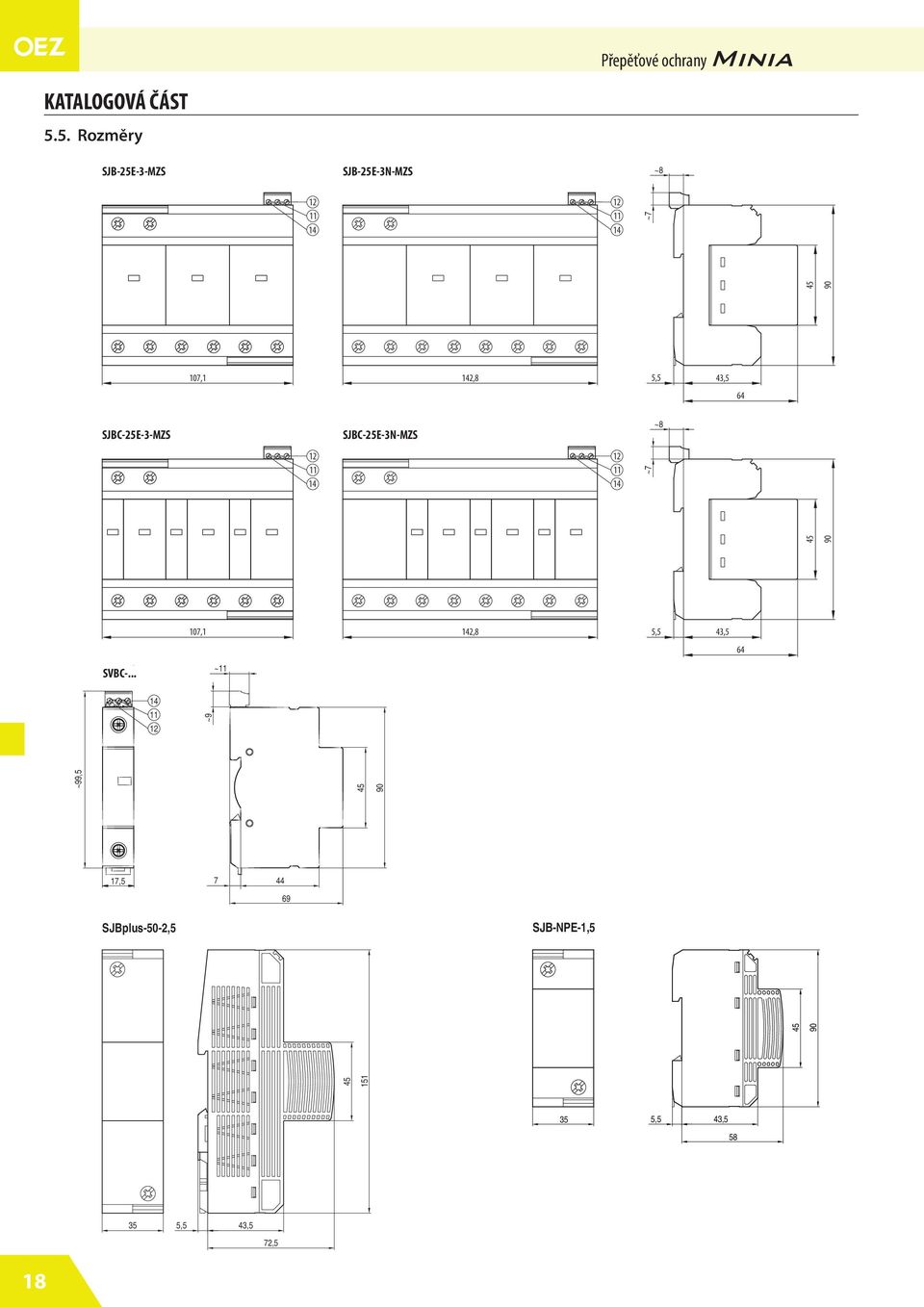

20 KATALOGOVÁ ČÁST 5.5. Rozměry SJB-25E-3-MZS SJB-25E-3N-MZS ~ ~ ,1 142,8 5,5 43,5 64 SJBC-25E-3-MZS SJBC-25E-3N-MZS ~ ~ ,1 142,8 5,5 43,5 64 SVBC-... ~ 14 ~9 17,5 SJBplus-50-2,5 SJB-NPE-1, ~99, ,5 43, ,5 43,5 72,5 18
