1 Žabčice, stará skládka Analýza rizik kontaminovaného území Projektová dokumentace Brno, květen 2016

2

3 OBSAH Úvod Název geologického úkolu, označení druhu a etapy geologických prací Lokalizace geologického úkolu Identifikace objednavatele a zhotovitele projektové dokumentace Prozkoumanost a výsledky dřívějších průzkumných prací Přírodní poměry Orografie a geomorfologie Geologie Hydrogeologie Klimatologie Hydrologie Ochrana přírody a krajiny Přehled dosavadní prozkoumanosti Předběžný koncepční model Realizační projekt technických prací Identifikace provozovatele technických prací Specifikace technických prací Dokumentace lokality, rešerše archivních materiálů Geofyzikální průzkum Vrtné práce Dočasně vystrojené hydrogeologické vrty Nevystrojené mělké sondy Karotážní práce Měření stavu hladiny vody Hydrodynamické zkoušky Měření ručním rentgenovým analyzátorem Atmogeochemický průzkum Zpracování leteckých snímků lokality Geodetické práce Vzorkovací a analytické práce Zeminy Voda Příprava pracoviště Určení místa a způsobu ukládání vzorků, vrtné drtě, použitého vrtného výplachu a jiných hmot vzniklých při provádění technických prací Řešení likvidačních, popřípadě zajišťovacích a rekultivačních prací Návrh opatření k řešení střetů zájmů chráněných zvláštními právními předpisy a k předcházení vzniku škod při provádění geologických prací... 16

4 5.7 Návrh opatření k zajištění bezpečnosti a ochrany zdraví při práci včetně sociálního a hygienického vybavení, popřípadě odkaz na odpovídající interní předpis organizace Specifikace a metodika odběru vzorků Kvalitativní podmínky pro provádění a vyhodnocování geologických prací Harmonogram prací Výkaz výměr (slepý položkový rozpočet) Výkaz výměr (oceněný položkový rozpočet) Závěr Seznam literatury Přehled použitých zkratek Seznam příloh: 1. Situování objektů na výřezu katastrální mapy a leteckého snímku 2. Situace lokality 3. Situace stávajících monitorovacích hydrogeologických vrtů 4. Seznam vlastníků pozemků 5. Výřez z geologické mapy ČR, list Pohořelice 6. Výřez z hydrogeologické mapy ČR, list Pohořelice 7. Výřez z vodohospodářské mapy, list Pohořelice 8. Chráněná území, ÚSES, NATURA Územní plán obce Žabčice, koordinační výkres 10. Chráněná ložisková území 11. Fotodokumentace lokality

5 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Úvod Cílem analýzy rizik je komplexně popsat existující a reálná potenciální rizika plynoucí z přítomnosti znečištění, které je způsobeno existencí staré skládky odpadů na k.ú. Žabčice. Těmito riziky může být ohrožení zdraví lidí nebo jednotlivých složek životního prostředí či možné ohrožení v budoucnu (např. při změně funkčního využívání území či dalšího rozšiřování znečištění). Na základě posouzení závažnosti rizik budou stanovena nápravná opatření, resp. strategie řízení rizika. Zájmové území tvoří stará skládka, která je umístěna do vytěžené části pískovny. Skládka se nachází v bezprostředním sousedství nyní provozované řízené zabezpečené skládky TKO, kterou provozuje firma FCC (dříve.a.s.a.). Sousední skládka komunálního odpadu je dle Zákona o odpadech zařazena do kategorie S-OO. Umožňuje ukládání odpadů kategorie O ostatní, včetně stavebních sutí a zeminy a slouží pro ukládání odpadu z Brna a okolí. V prostoru staré skládky odpadů bylo dle vyjádření zástupce firmy FCC uloženo cca 100 tis. t odpadu, převážně charakteru TKO, včetně popílku a elektroodpadů, tedy i odpad kategorie N. Stará skládka původně patřila JZD Mír Brno Tuřany a dle vyjádření současného starosty obce Žabčice byl na ni ukládán odpad z širokého okolí. Dno této skládky nebylo před zahájením skládkování nijak izolováno, nebyla vybudována drenáž ani sběrná jímka pro infiltrát. Tato skládka byla po zahájení provozu sousední skládky ponechána přirozené sukcesi. Na tuto skládku byla později uložena skrývka zeminy, která tvoří kopec nad původním terénem (p.č.1324/9, 1324/4, 1324/8 a 1324/7). Projekt analýzy rizik kontaminovaného území je vypracován podle požadavků vyhlášky č. 369/2004 Sb. o projektování, provádění a vyhodnocování geologických prací, oznamování rizikových geofaktorů a o postupu při výpočtu zásob výhradních ložisek (v platném znění). Analýza rizik (AR) bude zpracována dle Metodického pokynu MŽP č. 1 z roku Průzkumné práce budou realizovány dle Metodického pokynu MŽP č. 13 z roku 2005 minimálně v kategorii B podrobný průzkum. Vzorkovací práce budou realizovány v souladu s Metodickým pokynem MŽP Vzorkovací práce v sanační geologii z roku Název geologického úkolu, označení druhu a etapy geologických prací Název úkolu: Žabčice stará skládka, analýza rizik Druh prací: Realizace průzkumných prací analýza rizika v prostoru staré skládky a v jejím okolí spadá legislativně do působnosti zákona č. 62/1988 Sb. o geologických pracích (v platném znění). Podle tohoto zákona mají nabízené práce charakter geologického průzkumu na území České republiky, který je podle 2, odst. 1, písm. g) zaměřen na zjišťování a odstraňování antropogenního znečištění v horninovém prostředí. Etapa prací: Podrobný průzkum a analýza rizik 2. Lokalizace geologického úkolu 3 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

6 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Zájmové území tvoří stará skládka, která je situována cca 2 km jihozápadně od obce Žabčice a asi 30 m severozápadním směrem od silnice č. II/416 Žabčice Pohořelice. V bezprostředním okolí se nachází provozovaná skládka TKO (FCC Žabčice, s.r.o.), dále je zde provozována těžba písku (Písek Žabčice spol. s.r.o.), obalovna živičných směsí (SILASFALT s.r.o.), úložiště stavebních odpadů (THERMOSERVIS TRANSPORT) a na okolních pozemcích probíhá zemědělská činnost. Nejbližší trvalou bytovou zástavbou je obec Žabčice (1 636 obyvatel k ), vzdálená cca 2 km SV. SZ směrem leží (za dálnicí D52) ve vzdálenosti cca 2,2 km obec Smolín. Ve vzdálenosti cca 3 km JZ leží obec Pohořelice a cca 4 km jižním a jihovýchodním směrem leží obce Přibice a Vranovice. Zájmové území je zobrazeno na listu mapy 1: M C-c (Židlochovice). Podle topografického členění leží na listu základní mapy v měřítku 1: Administrativně náleží obec Žabčice k okresu Brno venkov. Katastrální mapa zájmového území a jeho okolí na podkladě leteckého snímku je v příloze č. 1. Seznamu vlastníků pozemků je v příloze č. 4. Situace lokality je v příloze č. 2. Územní plán zájmové lokality je součástí přílohy č. 9. Na severní a západní straně staré skládky se nachází rekultivovaná monitorovaná skládka TKO a na jihozápadní straně pak provozovaná skládka TKO. Na jižní až SV straně se nachází silnice č. II/416 Žabčice Pohořelice, za níž probíhá těžba písku a zemědělská činnost. Kartograficky je zájmové území zobrazeno na topografické mapě: 1: , list Pohořelice Po administrativně správní stránce přísluší zájmové území do následujících správních jednotek: Kraj: Jihomoravský (kód NUTS: CZ064) Okres: Brno venkov (kód CZ0643) Obec s rozšířenou působností: Židlochovice Katastrální území: Žabčice čísla parcel: 1322/22, 1322/23, 1322/26, 1322/27, 1324/1, 1324/4, 1324/6, 1324/7, 1324/8, 1324/9, 1324/12, 1322/24, 1322/25, Identifikace objednavatele a zhotovitele projektové dokumentace Zhotovitel: Kopeček 4 Žabčice PSČ GEOtest, a.s. Šmahova 1244/112 Brno PSČ Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

7 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen Prozkoumanost a výsledky dřívějších průzkumných prací 4.1 Přírodní poměry Orografie a geomorfologie Podle geomorfologického členění ve smyslu T.Czudka (1972) patří k podcelku Rajhradské pahorkatiny, která je součástí Dyjskosvrateckého úvalu. Orograficky lze popisovanou oblast označit jako plochou pahorkatinu s převládající výškovou členitostí m a střední nadmořskou výškou m n.m Geologie Z geologického hlediska je lokalita součástí jihozápadní části karpatské předhlubně, reprezentované komplexem neogenních sedimentů syrovicko-iváňské terasy, která tvoří morfologickou plošinu mezi řekami Jihlavou a Svratkou. Jedná se o pleistocenní fluviální sedimenty paleokoryta řeky Jihlavy. Terasa je dělena na stupně I, II, III. Převážnou část terasy budují sedimenty stupně III, který je kompletně vyvinut i u Žabčic. Svrchní horizont je vysoce jílovitý, horizont III/2 je fluviální sediment říčního koryta a tvoří hlavní ložiskovou část terasy (mocnost m) a stupeň III/3 bazální horizont vyplňuje hluboce zaříznutá paleokoryta Jihlavy (mocnost cca 5 m). V podloží horizontu III/3 se nacházejí terciérní spodnobadenské sedimenty, ve svrchních partiích v písčitém vývoji, hlouběji pak ve vývoji vápnitých jílů. Terciérní jíly a písčité jíly jsou velmi slabě propustné až nepropustné. Neogenní sedimenty jsou tedy charakterizovány spodnobádenskými vápnitými jíly a písky, v menší míře jsou zastoupeny i štěrky. Podloží uvedených neogenních sedimentů tvoří horniny brněnského masivu, reprezentované v zájmové oblasti především granodiority. Kvartérní sedimenty, budující syrovicko-ivaňskou terasu, jsou zastoupeny štěrky a písky, ve svrchních polohách pak hlínami (jílovitopísčitými a sprašovými), případně sprašemi. Výřez z geologické mapy ČR, list Pohořelice, je v příloze č Hydrogeologie Oblast Rajhradské pahorkatiny, jejíž součástí je popisované území, náleží ve smyslu hydrogeologické rajonizace podzemních vod České republiky (E. Michlíček a kol., 1986) hydrogeologickému rajónu 2241 Dyjsko-svratecký úval (Olmer et al. 2006). Lokalita se nachází v komplexu syrovicko-ivaňské terasy, která tvoří morfologickou plošinu mezi řekami Jihlavou a Svratkou. Jedná se o pleistocénní fluviální sedimenty paleokoryta řeky Jihlavy. Báze syrovicko-ivaňské terasy je nad současnými toky Jihlavy a Svratky, a proto terasa nemá přímou hydraulickou spojitost s vodou z otevřených toků. Sedimenty terasy štěrky a písky lze označit jako silně až velmi silně propustné. Hydrogeologický kolektor je dotován z celé plochy terasy. Báze kolektoru má nepravidelnou konfiguraci, generelně ukloněnou k jihu. Proudění podzemní vody se předpokládá zejména k východnímu eroznímu svahu terasy, Hladina podzemní vody na lokalitě se nachází v hloubce 4,5 až 6 m pod souvrstvím III/3. Srážková voda velmi rychle proniká kvartérními 5 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

8 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 sedimenty až k nepropustnému terciérnímu podloží. Hladina podzemní vody kolísá v závislosti na množství, kvalitě a ročním chodu srážek. Hladina podzemní vody se pohybuje v rozmezí 4,5 až 6,0 m pod souvrstvím bazálních štěrků III/3 (v průběhu těžebních prací) dle V. Mátla 1986, Na dříve vybudovaných vrtech HP 1 až HP 4 byla hladina podzemní vody zastižena na úrovních 184,66 až 191,52 m n.m. Hydrogeologický nejvýznamnější jsou průlinově propustné neogenní spodnobádenské jemnozrnné písky. Na tyto sedimenty je vázán oběh podzemní vody, a to zpravidla ve větších hloubkách. Mocnost zvodněných písků je variabilní, ve vrtech z dřívějších průzkumů se pohybovala v rozmezí od 5,5 do 9,4 m. Terasové štěrkopísčité sedimenty jsou silně až velmi silně propustné. Podložní terciérní jíly tvoří bazální izolátor, jelikož jsou zpravidla velmi slabě propustné. Srážková voda tak velmi rychle infiltruje propustnými sedimenty terasy až k terciérnímu podloží, kde se akumuluje zvodeň s relativně malou mocností v písčitém hydrogeologickém kolektoru. Ten je dotován z celé plochy terasy. Báze zvodněného kolektoru má nepravidelnou konfiguraci, generelně ukloněnou k jihu. Výřez z hydrogeologické mapy ČR, list Pohořelice, je v příloze č Klimatologie Ve smyslu klasifikace E. Quitta (1971) náleží lokalita k teplé klimatické jednotce T 4, vyznačující se velmi dlouhým, velmi teplým a velmi suchým létem, velmi krátkým přechodným obdobím s teplým jarem a podzimem. Zima je krátká, mírně teplá a suchá s velmi krátkým trváním sněhové pokrývky. Průměrná roční teplota se v zájmové lokalitě pohybu je kolem +9 C. Nejblíže sledovaná klimatická stanice Židlochovice vykazuje dlouhodobý teplotní průměr (za období ) +9 C. Průměrný roční srážkový úhrn z téže stanice za období činí 553 mm. Vznik a doplňování zásob podzemní vody v horninovém prostředí (hydrogeologických kolektorech) probíhá především v závislosti na klimatických prvcích. Největší význam pro hydrogeologické posouzení zájmového území mají atmosférické srážky a sumární výpar. V následující tabulce je uveden přehled měsíčních úhrnů ve srážkoměrné stanici Židlochovice spolu s hodnotami sumárního výparu v nejblíže měřené stanici Brno za období let Měsíční úhrny srážek (Židlochovice) a výparu (Brno) v [mm] za období Tabulka č Měsíc I II III IV V VI VII VIII IX X XI XII IX-IX Rok Srážky Výpar Z tabulky č vyplývá, že ve výše uvedené srážkoměrné stanici Židlochovice spadne v průměru 509 mm srážek za rok, z toho na vegetační období připadne 326 mm, t.j. 64,0 % veškerých srážek za uvedené období. Průměrná roční hodnota sumárního výparu v nejblíže měřené stanici (Brno) pak činí 477 mm, z toho 408 mm (85,5 %) náleží vegetačnímu období. Z výše prezentovaných údajů je zřejmé, že pro vznik a doplňování zásob podzemní vody je rozdělení atmosférických srážek během roku nevýhodné. Větší množství srážek, které spadne ve vegetačním období, je totiž spotřebováno rostlinstvem, část srážek se vypaří a pouze jejich 6 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

9 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 malá část připadne na vsak do horninového prostředí, kde se účastní podpovrchového oběhu. Na vznik zásob podzemní vody připadne pouze minimum srážek v zimě a na jaře, kdy dochází k tání sněhové pokrývky a převážná část těchto srážek se podílí na infiltraci Hydrologie Hydrologicky náleží lokalita do povodí Šatavy s hydrologickým číslem povodí Šatava je přítokem Svratky i Jihlavy, těsně před jejím soutokem se Svratkou. Výřez z vodohospodářské mapy, list Pohořelice, je v příloze č Ochrana přírody a krajiny Zájmová lokalita nezasahuje do žádného národního parku či chráněné krajinné oblasti. V širším okolí zájmové lokality se rovněž nenalézají žádná maloplošná zvláště chráněná území. Zájmová lokalita také nezasahuje do přírodního parku. Nejbližším přírodním parkem je Niva Jihlavy, která je vzdálená cca 2,7 m SZ od zájmové lokality. V zájmovém území se nenachází žádná lokalita chráněná na základě Ramsarské či Bernské konvence. Nevyskytují se zde rovněž území chráněná na základě dalších, výše jmenovaných mezinárodních úmluv. Přibližně 3 km SZ směrem se nachází jižní okraj Evropsky významné lokalita Meandry Jihlavy. Východně od zájmové lokality se nacházejí Evropsky významné lokality: Knížecí les (vzdálen 4,7 km od zájmové lokality) a Přístonický les (vzdálen 3,7 km od skládky). V nejbližším okolí zájmové lokality se nevyskytuje žádné území, které by mohlo být potenciálně zařazeno do sítě chráněných území NATURA. Prvky nadregionálního územního systému ekologické stability jsou v širším okolí zájmové lokality zastoupeny nadregionálním biokoridorem Mohelno-K161, který se nachází západně od zájmové lokality ve vzdálenosti cca 700 m, osu nadregionálního biokoridoru tvoří řeka Jihlava. Dalšími prvky ÚSES jsou regionální biocentrum Smolín (cca 2,3 k m směrem na SZ) vegetačního typu A polní agrocenóza, regionální biocentrum Hák (cca 2,3 k m směrem na JZ) tvořeno vegetačním lučním typem a směsí dřevin lužního lesa. V okolí se nachází regionální biocentrum Červené vrchy (cca 2,0 k m směrem na S) tvořeno agrocenózou a lesním porostem akátu. Severozápadně cca 2 km od zájmové lokality prochází regionální biokoridor Mezi rybníky Smolín. V nejbližším okolí se jihozápadně cca 800 m od zájmové skládky nachází významný krajinný prvek lesní porost. Lesní porost je tvořen především habrovou doubravou na píscích (lesní typ 1S2) a ostrůvkatě obohacenou habrovou doubravou (lesní typ 1D1). Pozice výše jmenovaných oblastí jsou v příloze č. 8. Severně od lokality se nachází chráněné ložiskové území Smolín a Žabčice (viz příloha č. 10). 4.2 Přehled dosavadní prozkoumanosti Žabčice.A.S.A. Podrobný hydrogeologický průzkum, GEOtest Brno, a.s., červen 2007 Ve zprávě je popsána zejména hydrodynamická zkouška na hydrogeologickém vrtu KV-5, který se nachází na západní straně rekultivované skládky TKO. Cílem bylo zjistit možnosti využitelnosti objektu pro nepravidelné využívání jako zdroje užitkové vody pro zkrápění komunikací, skládky a pro bodové zavlažování zeleně v rekultivované části skládky. 7 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

10 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Žabčice skládka JZD Mír Tuřany na p.č. 612/22, hydrogeologický posudek, GEOtest Brno, n.p., říjen 1989 Jedná se o posudek lokality, která byla využívána pro těžbu štěrkopísku a na základě projednávání změny území má být na území zřízena skládka TKO. Uvažuje se se skládkováním zeminy o objemu m 3 a TKO o objemu m 3. Uvažuje se s tím, že skládka nebude v kontaktu s podzemní vodou a do prostoru skládky se nepředpokládá ani přítok povrchové vody. U nerekultivované skládky (po nasycení skládky) odhaduje autor průměrný specifický odtok výluhů cca 8 l/s/km 2. Při ploše skládky 11,8 ha by tedy průměrný odtok výluhů tvořil cca 0,95 l/s, ve srážkově bohatých letech až 2 l/s. U řádně rekultivované skládky by se tvorba výluhů snížila a byla by srovnatelná s průměrným podzemním specifickým odtokem v přírodních podmínkách, tj. cca 1 l/s/km 2. Odtok výluhů z rekultivované skládky by tedy byl cca 0,12 l/s, ve srážkově bohatých letech až 0,5 l/s. Vzhledem k vysoké propustnosti horninového prostředí a snadné infiltraci srážkových vod považuje autor situování skládky TKO do těženého prostoru za nevhodné. V případě rozhodnutí o provozu skládky, doporučuje autor ukončit a rekultivovat stávající skládku TKO překrytím. Vzhledem k situaci, že báze skládky není nijak utěsněna, může docházet ke tvorbě výluhů. 4.3 Předběžný koncepční model Základem koncepčního modelu je tabulka se soupisem všech uvažovaných expozičních cest. Předběžné expoziční scénáře jsou uvedeny v následující tabulce. Předběžný koncepční model Tabulka č expoziční cesta ohnisko transportní cesta příjemce rizik poznámka 1 skládka 2 skládka 3 skládka 4 skládka zeminy a odpadky na skládce (náhodné pozření, dermální kontakt, inhalace prachu) infiltrace průsakových vod do podzemní vody podzemní voda z vrtů (dermální kontakt) plyn vznikající ve skládce (možnost zahoření) lidé pohybující se po skládce podzemní voda pracovníci manipulující s podzemní vodou ovzduší 5. Realizační projekt technických prací v případě nepoužití ochranných pomůcek v případě nepoužití ochranných pomůcek Projekt technických prací byl vypracován v souladu s vyhláškou č. 369/2004 Sb. Projekt technických prací se podle 5 odst. (1) písm. g) uvedeného předpisu zpracovává v případě zásahu do pozemku. Podle 5 odst. (2) projekt technických prací obsahuje: a) identifikaci provozovatele technických prací (jméno, popřípadě jména, příjmení, identifikační číslo, bylo-li přiděleno, a adresa místa podnikání u podnikajících fyzických osob; jméno, příjmení a adresa bydliště u nepodnikajících fyzických osob; obchodní firma nebo název, právní forma, sídlo a identifikační číslo, bylo-li přiděleno 8 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

11 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 u právnických osob) a jméno, popřípadě jména, a příjmení osoby, která odpovídá za provedení prací, b) specifikaci technických prací, specifikaci strojů nebo zařízení použitých pro jejich provedení a technologický postup práce, c) řešení přípravy pracoviště, zejména dopravy, přívodu vody, energie a dalších prací potřebných k bezpečnému provedení projektovaných prací, specifikaci dočasných staveb a jejich umístění a způsob uložení materiálů, d) určení místa a způsobu ukládání vzorků, vrtné drtě, použitého vrtného výplachu a jiných hmot vzniklých při provádění technických prací, e) řešení likvidačních, popřípadě zajišťovacích a rekultivačních prací, f) návrh opatření k řešení střetů zájmů chráněných zvláštními právními předpisy a k předcházení vzniku škod při provádění geologických prací, g) návrh opatření k zajištění bezpečnosti a ochrany zdraví při práci včetně sociálního a hygienického vybavení, popřípadě odkaz na odpovídající interní předpis organizace. Realizační projekt technických prací je v souladu se stanovenou závaznou osnovou. 5.1 Identifikace provozovatele technických prací Provozovatel technických prací bude vybrán na základě výběrového řízení. 5.2 Specifikace technických prací V rámci analýzy rizika předpokládáme provedení následujících prací: Dokumentace lokality, rešerše archivních materiálů Geofyzikální průzkum Vrtné práce (hloubení mělkých sond, hloubení vrtů) Karotážní práce Měření stavu hladiny vody Hydrodynamické zkoušky Měření ručním rentgenovým analyzátorem Atmogeochemický průzkum Zpracování leteckých snímků lokality Geodetické práce Vzorkovací a analytické práce (zeminy, voda) Dokumentace lokality, rešerše archivních materiálů V průběhu řešení úkolu budou shromážděny veškeré podklady, týkající se lokality. Zdrojem informací mohou být: geologické zprávy a posudky, výsledky monitoringu a průzkumů, 9 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

12 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 dokumenty povolení, stavební plány, záznamy o ukládání odpadů, havarijní plány, programy odpadového hospodářství, historie skládkování odpadů, interní ekologické studie, propagační materiály, laboratorní chemické analýzy vzorků povrchových, podzemních a odpadních vod, surovin apod., mapy, fotografie, články, místní informace záznamy na úřadech (rozhodnutí orgánů státní správy, územní plán, zápisy z kontrol a šetření, pokuty, stížnosti veřejnosti, listy vlastnictví, převodní listy, povolení, udání a oznámení týkající se znečištění životního prostředí) Geofyzikální průzkum Geofyzikální měření budou rozdělena do dvou etap podle účelu. Jednak budou posuzovány fyzikální vlastnosti horninového prostředí (skládkovaného materiálu) a studována geologická stavba podloží skládky (zejména strukturní nespojitosti) tak, aby bylo následně možné upřesnit kubaturu odpadů a lokalizovat prostor případného pronikání výluhových vod do podloží, a jednak budou v předpolí skládky (v souladu se směrem proudění podzemní vody) studovány možné preferenční cesty proudění výluhu ze skládky. Na základě geofyzikálního průzkumu se rovněž upřesní lokalizace nových vrtů (umístění do zón s vyšší propustností). V rámci geofyzikálních prací bude využito metody elektrické odporové tomografie (ERT) a vertikálního elektrického sondování (VES). Jako doplňkové metody k ERT bude případně využito metody odporového profilování (OP). Elektrická odporová tomografie (ERT) kombinuje odporové profilování a sondování a je určena pro průzkum vertikálně a horizontálně orientovaných nehomogenit (poruch, poruchových zón, litologických změn atd.). Zpracování a zobrazování naměřených dat se provádí pomocí specializovaného software, který je schopen pomocí různě složitých matematických algoritmů inverzní úlohy konstruovat co nejpřesnější odporové modely reálného horninového prostředí. Na lokalitě bude metodou ERT měřeno jak na skládce, tak i v jejím předpolí. Vzájemnou vzdálenost mezi elektrodami předpokládáme cca 3 až 5 m a měření bude realizováno Wenner- Schlumbergerovým uspořádáním elektrod. Metoda vertikálního elektrického sondování (VES) se používá pro zjišťování skokových změn měrného odporu hornin ve vertikálním směru. Principem metody je růst hloubkového dosahu metody s růstem vzdálenosti proudových elektrod. V zájmovém území předpokládáme cca 10 měření touto metodou měření bude sloužit zejména ke kvantifikaci zjištěných subhorizontálních rozhraní a ke zpřesnění interpretace výsledků měření metodou ERT. Geoelektrické odporové profilování (OP) spolu bude využito při sledování změn měrného odporu hornin v horizontálním směru. V zájmovém území bude metoda OP použita jako doplňková, a to jen v případě potřeby na vybraných úsecích. Profily v tělese skládky budou situovány tak, aby bylo možné získat údaje o mocnosti deponie v potřebném plošném rozsahu. Profily v předpolí skládky budou situovány tak, aby bylo možné identifikovat a prostorově korelovat možné preferenční cesty proudění výluhu ze skládky. 10 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

13 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Výsledky geofyzikálních měření a jejich interpretace budou graficky prezentovány ve formě odporových profilových křivek a řezů, map průběhu zjištěných tektonických linií a geologických struktur a případně map hloubek podloží (mocnosti skládkovaného materiálu) Vrtné práce Dočasně vystrojené hydrogeologické vrty V okolí staré skládky bude vybudováno 8 dočasně vystrojených hydrogeologických vrtů HPV-1 až HPV-8. Vrty budou hloubeny jádrově, předpokládaná celková metráž je 210m s tím, že sz. směrem od staré skládky, v prostoru vytěžené pískovny, budou vyhloubeny 2 vrty o hloubce cca 10 m, v prostoru staré skládky se předpokládá vyhloubení 5 vrtů do cca 30 m a 1 vrtu do cca 40. Předpokládaná lokalizace vrtů je součástí přílohy č. 1. Přesná lokalizace vrtů bude určena na základě geofyzikálního měření. Kromě litologického popisu horninového prostředí a odpadů budou vrty využity pro provedení měření hladin podzemní vody, karotážního měření, atmogeochemického měření, hydrodynamických zkoušek a k odběru vzorků podzemní vody a zemin, resp. odpadu. Vrtné práce budou provedeny na sucho, průměr vrtání 275/220/175/ mm, dovrt do konečné hloubky průměrem min. 110 mm. Dočasná výstroj vrtu PE či PVC, perforace příčně řezaná Nevystrojené mělké sondy V prostoru skládky budou vyhloubeny nevystrojené mělké sondy z důvodu zjištění parametrů nesaturované zóny a míry její kontaminace. Počet sond je 10 a jejich předpokládaná hloubka je cca 1 m. Mělké sondy budou hloubeny pomocí půdní sondy tvořené úzkoprofilovou jádrovnicí ( cca 40 mm), která bude do podloží zarážena kladivem. V místech těchto sond bude proveden atmogeochemický průzkum. Mělké sondy budou po odebrání vrtného jádra likvidovány zpětným záhozem. Bude pořizován geologický popis vrtného jádra a současně budou odebírány stanovené vzorky zeminy Karotážní práce Karotážní práce budou realizovány ve stávajících i nově realizovaných hydrogeologických vrtech v prostoru skládky a jejím okolí. Karotážní práce budou soustředěny na termometrické (teplota) a rezistivimetrické (odpor) měření ve sloupci vody ve vrtu. Z výsledků měření bude možno určit hydrogeologicky aktivní zóny v perforované části vrtu a polohy, ve kterých probíhá živá migrace podzemní vody. Na základě výsledků měření bude upřesněna lokalizace vrtných prací a bude možno stanovit, zdali je prostředí hydrogeologicky homogenní, nebo migrace podzemní vody probíhá pouze po některých predisponovaných zónách. Kromě toho bude možno stanovit, zdali probíhá v horninovém prostředí intenzivnější vertikální komunikace, zejména zasakování kapalných médií z povrchu terénu do hlubších horizontů Měření stavu hladiny vody Měření stavů hladiny podzemní vody bude realizováno ve stávajících i nově vybudovaných hydrogeologických objektech v prostoru skládky a jejím okolí. Měření bude prováděno elektroakustickým hladinoměrem. 11 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

14 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Z výsledků měření bude konstruována mapa ekvipotenciálních linií. Na základě měření bude možno určit směry odvodňování na lokalitě, sklon hladiny podzemní vody a skutečné rychlosti podzemní vody v kolektoru, které budou nezbytné ke stanovení látkového toku kontaminujících látek. Součástí měření stavů hladiny bude měření základních fyzikálně-chemických parametrů vody (ph, konduktivita, teplota, oxidačně-redukční potenciál), které budou sloužit ke zhodnocení chemismu a přirozených atenuačních procesů na lokalitě Hydrodynamické zkoušky Na nově vybudovaných hydrogeologických objektech budou pro zjištění hydraulických parametrů zvodně realizovány krátkodobé hydrodynamické zkoušky v délce cca 3+1 hodina. Pro potřebu čerpacích zkoušek bude použito ponorné čerpadlo. Čerpadlo bude připojeno na elektrocentrálu či jiný zdroj elektrické energie a podzemní voda bude odpadním potrubím vedena na terén v dostatečné vzdálenosti od čerpaného vrtu. Vydatnost čerpaného množství bude měřena do kalibrované nádoby. Po ukončení čerpání bude provedena stoupací zkouška. V průběhu hydrodynamických zkoušek budou měřeny a registrovány hladiny podzemní vody a vydatnosti podle požadavků na příslušný způsob vyhodnocení podle teorie neustáleného a ustáleného proudění podzemní vody v minutových intervalech. V rámci interpretace hydrodynamických zkoušek bude vypočten koeficient filtrace, transmisivita a poloměr deprese podle teorie neustáleného (případně i ustáleného) proudění podzemní vody. Při celkovém zhodnocení hydraulických parametrů se bude vycházet z vypočtených hodnot, z geologických a hydrogeologických poměrů ve zkoumaném území a z údajů naměřených při realizaci hydrodynamických zkoušek. Reprezentativní hodnoty hydraulických parametrů budou stanoveny výběrově průměrem z hodnot vypočtených podle teorie neustáleného proudění podzemní vody, v případě ustálení hladiny podzemní vody při čerpací zkoušce i teorie ustáleného proudění podzemní vody. Reprezentativnost jednotlivých hodnot bude posouzena s ohledem na statistickou významnost, míru ovlivnění hydrodynamických zkoušek a jejich průběh, reprezentativnost jednotlivých provedených zkoušek a hydrogeologické poměry na lokalitě Měření ručním rentgenovým analyzátorem Měření ručním rentgenovým analyzátorem na bázi rentgenové fluorescence je navrženo realizovat z důvodu zjištění druhu kontaminace na skládce a lokalizace kontaminace v rámci vrtného jádra, a tedy i hloubkového dosahu, a to ve všech nově vybudovaných vrtech a v mělkých sondách proměřován bude každý metr vrtného jádra po homogenizaci. Ruční prvkový rentgenový analyzátor na bázi rentgenové fluorescence je schopen provést v krátkém časovém intervalu kvalitativní i kvantitativní analýzu zemin přímo v terénu na přítomnost celé řady prvků (Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Zr, Nb, Mo, Hf, W, As, Ta, Re, Pb, Ag, Sn, Bi, Sb dále pak Au, Pd, Pt, Ir, Rh a také Al, Mg, Si, P, S). Doba jedné analýzy trvá asi 2 minuty a obsah uvedených prvků ve vzorku zeminy je vyjádřen buď v hmotnostních %, nebo v ppm podle nastavení. Lze tak poměrně rychle zjistit poměr zastoupených prvků v různých typech materiálů. Z environmentálního pohledu lze analyzátorem orientačně zjišťovat přítomnost prvků a jejich poměr např. ze vzorku zeminy z určité oblasti. To může sloužit například pro dokreslení představy o horninovém složení dané lokality nebo o případné kontaminaci těžkými kovy apod. Vzhledem k tomu, že k analýze je potřeba pouze malé množství vzorku zeminy, je možno provádět jak plošný monitoring, tak i zonální monitoring v případě vrtných prací. 12 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

15 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Bude se jednat o orientační měření, které pomůže vyhodnotit míru kontaminace a její hloubkový rozsah Atmogeochemický průzkum Pro ověření aktivity uloženého odpadu a kontrolu biodegradačních pochodů bude provedeno měření vývoje skládkového plynu v 10 sondách a nově vybudovaných hydrogeologických vrtech. Na základě výsledků měření vývoje skládkového plynu lze posoudit současnou intenzitu vývinu skládkového plynu a dle obsahu metanu v plynu zařadit jednotlivé monitorované sondy do třídy dle příslušné ČSN, odpovídající intenzitě probíhajících biochemických procesů. V rámci atmogeochemického průzkumu bude provedeno akreditované měření přenosným analyzátorem. Sledován bude zejména metan (CH 4 ). Metodika měření a metodika vyhodnocení výsledků bude odpovídat ČSN ( Skládkování odpadů odplynění skládek ). Rovněž budou splněny náležitosti dokumentace dle ČSN ( Skládkování odpadů monitorování skládek ). Podle intenzity tvorby plynu se rozdělují skládky do tříd I. až III. (viz tabulka ). Rozdělení skládek dle intenzity tvorby plynu Tabulka č třída odplynění koncentrace CH 4 odplyňovací systém energ. využití plynu I není nutné < 7,4 % obj. žádný žádné II je nutné 7,4 až 35 % obj. pasivní žádné III je nutné > 35 % obj. pasivní nebo aktivní podmíněně možné Pro skládky třídy I není nutno navrhnout žádný odplyňovací systém, velmi malá množství plynu, která se zde mohou tvořit, difundují přes izolační bariéry. Pro skládky třídy II musí být navržen odplyňovací systém. Volná ventilace plynu není přípustná, plyn musí být minimálně ventilován přes aktivní filtrační jednotku. Pro skládky třídy III musí být navržen odplyňovací systém. Volná ventilace není přípustná ani za provozu skládky, ani po jeho ukončení Zpracování leteckých snímků lokality Během zpracování projektu poslouží jako velmi vhodný podklad archivní letecké měřické snímky. Letecké měřické snímky byly v Československu pořizovány od roku Jsou k dispozici v digitální podobě, ve formě rastrových ekvivalentů leteckých měřických snímků s různým rozlišením a různou periodou snímkování, v závislosti na strategické poloze zájmového území. Budou zakoupeny od správce jejich archivu, Vojenského geografického a hydrometeorologického ústavu se sídlem v Dobrušce. Lze očekávat zakoupení série snímků z 10 historických období mezi lety Ze starých snímků boudou vytvořeny v prostředí GIS ortofotomapy. Bude zmapován a vzájemně srovnán rozsah skládky v jednotlivých letech. Nad vzniklými ortofotomapami bude možné s dostatečnou podrobností pozorovat lidskou činnost a její následky v čase Geodetické práce 13 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

16 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Výškově a polohově zaměřeny budou všechny geofyzikální profily a nově vybudované hydrogeologické objekty. Souřadnice zaměřených bodů budou vypočteny v pravoúhlém rovinném souřadném systému S-JTSK (Křovák). Nadmořské výšky budou vypočteny ve výškovém systému Balt po vyrovnání. Výškově bude u všech průzkumných děl určena nadmořská výška terénu při ústí vrtu a nadmořská výška pažnice, popř. dalšího určeného pevného bodu. Výsledky geodetických prací budou zobrazeny do mapových podkladů vhodného měřítka a digitalizované počítačové konstrukce Vzorkovací a analytické práce Zeminy Vzorky zeminy na chemické analýzy budou odebrány v průběhu vrtných prací ze všech nevystrojených mělkých sond a z nově vybudovaných hydrogeologických vrtů. Pro zjištění geochemického fónu bude odebrán i vzorek zeminy neovlivněný skládkou (proti směru proudění a v dostatečné vzdálenosti od skládky). Vzorky zeminy z nevystrojených mělkých sond budou odebrány jako směsné z celého metru celkem tedy bude odebráno 10 vzorků zemin z mělkých sond. Vzorky zeminy z nově vyhloubených hydrogeologických vrtů budou odebrány ve dvou úrovních, a to podle předběžného vizuálního a senzorického vyhodnocení a na základě měření ručním rentgenovým analyzátorem. Předpokládá se odběr z úrovně kolísání hladiny podzemní vody a z místa s vizuálně zjištěnou kontaminací. Celkem tedy bude odebráno 16 vzorků zemin z nově vyhloubených hydrogeologických vrtů. Vzhledem k neznámému složení uloženého odpadu a pravděpodobnosti uložení nebezpečného odpadu různého charakteru, budou odebrané vzorky zemin z mělkých sond a z hydrogeologických vrtů (celkem 26 vzorků) předány na následující chemické analýzy: chlorované etyleny ClU (cis-1,2-dce, TCE, PCE) kovy (As, Cd, Cu, Ni, Pb, Zn, V, Hg, B) ropné uhlovodíky C 10 C 40 BTEX (benzen, toluen, etylbenzen, xyleny) fenoly kyanidy polycyklické aromatické uhlovodíky PAU (12) polychlorované bifenyly PCB celkový organický uhlík TOC Vybrané vzorky zeminy či odpadu (4 ks) budou předány na následující chemické analýzy: stanovení ukazatelů dle tab. 2.1 vyhl. 294/2005 Sb. výluh stanovení ukazatelů dle tab vyhl. 294/2005 Sb. sušina Vzorek vyzvednuté zeminy z průzkumného díla bude před odběrem umístěn na laboratorní podnos a očištěn. Následně bude separována vnitřní část vrtného jádra, která se nedostala do 14 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

17 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 kontaktu s vrtným nářadím, ani není rozrušena nebo deformována v průběhu vrtných prací a přiměřeně homogenizována. Přitom budou odstraněny hrubší zrnitostní frakce nad 10 mm. Následně bude vzorek opakovaně kvartován a přemístěn v potřebném objemu do vzorkovnice. Vzorky zemin budou odebrány v souladu s Metodickým pokynem MŽP Vzorkovací práce v sanační geologii. Chemické analýzy budou realizovány v akreditovaných hydrochemických laboratořích Voda Vzorky podzemní vody budou odebrány ze všech nových vystrojených vrtů HPV-1 až HPV-8 a ze stávajících hydrogeologických objektů (včetně vzorku vody z vrtu neovlivněného skládkou pro zjištění geochemického pozadí): KV-4, KV-5 referenční vrty situované ve směru přítoku podzemních vod ke skládce pro zjištění pozaďových hodnot (KV-5 SZ od tělesa rekultivované skládky I a KV-4 severně od tělesa rekultivované skládky I) KV-3, KV-6, KV-9 indikační vrty pod rekultivovanou skládkou I KV-7, KV-8 indikační vrty pod provozovanou skládkou II KV-10 nově vybudovaný monitorovací vrt v blízkosti staré skládky Situace stávajících monitorovacích vrtů je patrná z přílohy č. 3. Celkem tedy bude odebráno 16 vzorků vody. Vzhledem k neznámému složení uloženého odpadu a pravděpodobnosti uložení nebezpečného odpadu různého charakteru, budou odebrané vzorky předány na následující chemické analýzy: základní fyzikálně-chemický rozbor (ZFCHR) chemická spotřeba kyslíku CHSK Cr, biologická spotřeba kyslíku BSK rozpuštěné látky RL, nerozpuštěné látky NL chlorované etyleny ClU (cis-1,2-dce, TCE, PCE) kovy (As, Cd, Cu, Cr, Ni, Pb, Zn, V, Hg, B) ropné uhlovodíky C 10 C 40 BTEX (benzen, toluen, etylbenzen, xyleny) fenoly kyanidy tenzidy polycyklické aromatické uhlovodíky PAU (12) polychlorované bifenyly PCB Vzorky podzemní vody budou odebrány v souladu s příslušnými částmi ISO ČSN 5667 Pokyny pro odběr vzorků vod a Metodickým pokynem MŽP Vzorkovací práce v sanační geologii. Chemické analýzy budou realizovány v akreditovaných hydrochemických laboratořích. 15 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

18 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen Příprava pracoviště Realizace průzkumných prací nevyžaduje zvláštní přípravu pracoviště. Je třeba zajistit přístup na místo vrtných prací, které budou realizovány na skládce a v jejím okolí pozemky firmy FCC Žabčice, s.r.o. (dříve.a.s.a. Žabčice, spol. s r.o.), Pražská obchodní, a.s. a obce Žabčice). 5.4 Určení místa a způsobu ukládání vzorků, vrtné drtě, použitého vrtného výplachu a jiných hmot vzniklých při provádění technických prací Materiál vytěžený z mělkých nevystrojených sond a z dočasně vystrojených vrtů bude použit k jejich zpětnému zásypu. Zbytkový kontaminovaný materiál z vrtných prací bude likvidován v souladu se zákonem č. 185/2001 Sb. o odpadech (v platném znění). Vzorky zemin i vody budou uloženy do skleněných a plastových vzorkovnic, které budou bezprostředně po odběru převezeny do laboratoří, kde budou provedeny laboratorní analýzy v požadovaném rozsahu. 5.5 Řešení likvidačních, popřípadě zajišťovacích a rekultivačních prací Během ostatních průzkumných prací nebudou realizovány likvidační, zajišťovací ani rekultivační práce, kromě likvidací vrtných jader popsaných v kap Návrh opatření k řešení střetů zájmů chráněných zvláštními právními předpisy a k předcházení vzniku škod při provádění geologických prací Průzkumné práce budou provedeny v souladu se zákonem č. 62/1988 Sb. o geologických pracích (ve znění následujících novelizaci) a prováděcími vyhláškami a nařízeními. Podle tohoto zákona mají projektované práce charakter geologického průzkumu na území České republiky, který je podle 2, odst. (1) písm. g) zaměřen na zjišťování a odstraňování antropogenního znečištění v horninovém prostředí. Splnění povinností podle zákona č. 62/1988 Sb. o geologických pracích v konkrétní rovině vyžaduje, aby odpovědný řešitel zakázky v průběhu projektování: zajistil zaslání projektu geologických prací obsahující strojní vrtné práce hlubší než 30 m nebo strojní vrtné práce, jejichž celková délka přesahuje 100 m, krajskému úřadu, v jehož správním obvodu mají být práce spojené se zásahem do pozemku prováděny, a to nejméně 30 dní před zahájením prací spojených se zásahem do pozemku. zajistil odevzdání podkladů pro evidenci do 30 dnů před zahájením geologických prací odevzdat České geologické službě (způsob evidence je upraven vyhláškou č. 282/2001 Sb. o evidenci geologických prací), zajistil uzavření písemné dohody s vlastníkem pozemku nebo s nájemcem pozemku o provádění geologických prací. 16 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

19 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 nejméně 15 dní před zahájením geologických prací spojených se zásahem do pozemku je třeba oznámit účel, rozsah a očekávanou dobu provádění uvedených prací obci, na jejímž území mají být provedeny. Při provádění geologických prací musí odpovědný řešitel úkolu zajistit podání: a) ministerstvu 1. hlášení o zjištění výhradního ložiska s uvedením množství jeho zásob, 2. oznámení o rizikových geofaktorech životního prostředí v rozsahu stanoveném vyhláškou. b) Ministerstvu zdravotnictví oznámení o zjištění zdroje termální nebo minerální vody, plynu, emanací a peloidu, c) Českému hydrometeorologickému ústavu v Praze oznámení o zjištění zdroje podzemní vody s vydatností větší než 1,0 l/s nebo zdroje podzemní vody s napjatou hladinou (artéské vody) s vydatností větší než 0,5 l/s. Návrh nebo oznámení je nutno podat do 30 dnů od zjištění skutečnosti, na kterou se povinnost vztahuje. Zjistí-li odpovědný řešitel geologických prací, že jsou dotčeny zájmy chráněné zvláštními právními předpisy, které jsou překážkou využití výsledků těchto prací nebo jejich využití vylučují, je povinna neprodleně tuto skutečnost oznámit zadavateli nebo objednavateli těchto geologických prací. Po skončení geologických prací do 2 měsíců od schválení výsledků prací, nejpozději však do 6 měsíců od ukončení prací musí odpovědný řešitel zajistit odevzdání písemné a grafické geologické dokumentace provedených geologických prací České geologické službě. U geologických prací končících výpočtem zásob podzemních vod je organizace povinna odevzdat také tento výpočet. Způsob odevzdávání geologické dokumentace je upraven vyhláškou č. 368/2004 Sb. o geologické dokumentaci. Realizace průzkumných prací musí respektovat příslušné obecně závazné předpisy z jednotlivých sektorů ochrany životního prostředí. V rámci projektové přípravy je vhodné sestavit registr právních a jiných požadavků, které se vztahují na konkrétní lokalitu, aby nedošlo k porušení zákonných povinností. Průzkumné práce nebudou realizovány v chráněném ložiskovém území, tudíž podle zákona č. 44/1988 Sb o ochraně a využití nerostného bohatství (horní zákon) při provádění průzkumných prací nedojde ke střetu zájmů s ustanovením tohoto zákona. 5.7 Návrh opatření k zajištění bezpečnosti a ochrany zdraví při práci včetně sociálního a hygienického vybavení, popřípadě odkaz na odpovídající interní předpis organizace Opatření budou stanovena firmou provádějící průzkumné práce na základě zpracovaného registru nebezpečí a rizik. 6. Specifikace a metodika odběru vzorků Specifikace a metodika vzorkovacích prací je podrobně rozpracována v kapitole č Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

20 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen Kvalitativní podmínky pro provádění a vyhodnocování geologických prací Doplňkové průzkumné práce a aktualizaci analýzy rizik musí být realizovány firmou s implementovaným systémem kvality podle ISO 9000, environmentálního managementu (ISO 14000, popř. EMAS) a bezpečnosti a ochrany zdraví při práci (OHSAS 18000). Analýza rizik (AR) bude zpracována dle Metodického pokynu MŽP č. 1 z roku Průzkumné práce budou realizovány dle Metodického pokynu MŽP č. 13 z roku 2005 minimálně v kategorii B podrobný průzkum. Vzorkovací práce budou realizovány v souladu s Metodickým pokynem MŽP Vzorkovací práce v sanační geologii z roku Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

21 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen Harmonogram prací Činnosti (etapy prací) Dokumentace lokality, rešerše archivních materiálů Atmogeochemický průzkum Geofyzikální průzkum Vrtné práce Měření ručním rentgenovým analyzátorem Měření stavu hladiny vody Hydrodynamické zkoušky Karotážní práce Geodetické práce Zpracování leteckých snímků lokality Vzorkovací práce Chemické analýzy Zpracování analýzy rizik Měsíc Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

22 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen Výkaz výměr (slepý položkový rozpočet) Popis položky počet jednotek jednotka jednotková cena cena celkem Monitorovací a průzkumné práce režimní sledování HPV 16 objekt 0,00 Kč měření základních fyz.-chem. parametrů 16 objekt 0,00 Kč karotážní práce (termometrie + rezistivimetrie) 16 objekt 0,00 Kč hydrodynamické zkoušky 8 objekt 0,00 Kč geofyzikální průzkum (OP, ERT, VES) vč. zaměření profilů 1 průzkum 0,00 Kč atmogeochemický průzkum 18 objekt 0,00 Kč měření ručním rentgenovým analyzátorem - vrty (po 1 m) 210 objekt 0,00 Kč měření ručním rentgenovým analyzátorem - sondy 10 objekt 0,00 Kč zpracování leteckých snímků lokality 1 soubor 0,00 Kč 0,00 Kč Vrtné práce hloubení mělkých sond 10 m 0,00 Kč hloubení vrtů (předpoklad 1x40 m, 5x30 m, 2x10 m) 210 m 0,00 Kč geodetické práce 18 bod 0,00 Kč 0,00 Kč Vzorkovací práce dynamický odběr vzorků vod 16 odběr 0,00 Kč odběr vzorků zemin (z vrtů - 2 úrovně a ze skládky) 26 odběr 0,00 Kč 0,00 Kč Chemické analýzy vzorků vod ZFCHR 16 analýza 0,00 Kč CHSK-Cr, BSK, RL, NL 16 analýza 0,00 Kč kovy (As, Cd, Cu, Cr, Ni, Pb, Zn, V, Hg, B) 16 analýza 0,00 Kč 20 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

23 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 chlorované ethyleny (cis-1,2-dce, TCE, PCE) 16 analýza 0,00 Kč ropné uhlovodíky C 10 C analýza 0,00 Kč BTEX 16 analýza 0,00 Kč PAU (12) 16 analýza 0,00 Kč fenoly 16 analýza 0,00 Kč kyanidy 16 analýza 0,00 Kč tenzidy 16 analýza 0,00 Kč PCB 16 analýza 0,00 Kč 0,00 Kč Chemické analýzy vzorků zemin chlorované ethyleny (cis-1,2-dce, TCE, PCE) 26 analýza 0,00 Kč kovy (As, Cd, Cu, Cr, Ni, Pb, Zn, V, Hg, B) 26 analýza 0,00 Kč ropné uhlovodíky C 10 C analýza 0,00 Kč BTEX 26 analýza 0,00 Kč fenoly 26 analýza 0,00 Kč kyanidy 26 analýza 0,00 Kč PAU (12) 26 analýza 0,00 Kč TOC 26 analýza 0,00 Kč PCB 26 analýza 0,00 Kč stanovení ukazatelů dle tab. 2.1 vyhl. 294/2005 Sb. - výluh 4 analýza 0,00 Kč stanovení ukazatelů dle tab vyhl. 294/2005 Sb. - sušina 4 analýza 0,00 Kč 0,00 Kč Přepravní náklady, cestovné doprava osob a vzorků 1000 km 0,00 Kč 0,00 Kč Inženýrské práce rešerše archivních materiálů 16 hod 0,00 Kč 21 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

24 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 odpovědný řešitel 80 hod 0,00 Kč sled, řízení a koordinace prací v terénu 100 hod 0,00 Kč specialista - hydrogeolog 40 hod 0,00 Kč vyhodnocení formou závěrečné zprávy 60 hod 0,00 Kč reprodukční práce 4 zpráva 0,00 Kč 0,00 Kč Celkem 0,00 21% DPH 0,00 Celkem s 21% DPH 0,00 22 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

25 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Závěr Aktualizace analýzy rizik musí být provedena v termínu stanoveném v harmonogramu prací, a to dle platného metodického pokynu MŽP 1/2011 Analýza rizik kontaminovaného území. Všechny dosažené výsledky budou zapsány do databáze SEKM a bude vyhodnocena kategorie PKM. Mgr. Jan Bartoň V Brně, dne Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

26 Žabčice stará skládka, AR Projektová dokumentace Projekt prací, květen 2016 Seznam literatury Czudek, T. (1972): Geomorfologická členění ČSR. Studia geographica 23, Brno. Hanslián, M. (1989): Žabčice skládka JZD Mír Tuřany na p.č. 612/22, hydrogeologický posudek Hanslián, M. (1990): Závěrečná zpráva o vyhloubení 4 indikačních vrtů na lokalitě Žabičce. GEOtest Brno, n.p. Hanslián, M. (1992): Závěrečná zpráva o vyhodnocení archivních podkladů a hydrogeologickém posouzení lokality Žabičce pro skládku TKO. GEOtest Brno, n.p. Olmer, M., Herrmann, Z., Kadlecová, R., Prchalová, H. et al. (2006): Hydrogeologická rajonizace České republiky. Sborník geologických věd, hydrogeologie, inženýrská geologie, 23. Česká geologická služba, Praha. Quitt, E.: Klimatické oblasti Československa. Studia geographica 16. Brno, 1971 Slavík, J., Novotný, M., Mašek, F. (2007): Žabčice.A. S. A., Podrobný hydrogeologický průzkum, GEOtest Brno, a.s. 27 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

27 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Přehled použitých zkratek AR Analýza rizik BSK Biologická spotřeba kyslíku BTEX Benzen, toluen, ethylbenzen, xyleny (těkavé aromatické uhlovodíky) ClU Chlorované uhlovodíky ČSN Česká státní norma ČÚZK Český úřad zeměměřický a katastrální DCE Dichloretylen ERT Elektrická odporová tomografie CHSK Chemická spotřeba kyslíku JZD Jednotné zemědělské družstvo MP Metodický pokyn MŽP Ministerstvo životního prostředí NL Nerozpuštěné látky OP Odporové profilování ORP Oxidačně-redukční potenciál PAU Polycyklické aromatické uhlovodíky PCB Polychlorované bifenyly PCE Tetrachloretylen PE Polyetylen PKM Priorita kontaminovaného místa PVC Polyvinylchlorid RL Rozpuštěné látky SEKM Systém evidence kontaminovaných míst SEZ Stará ekologická zátěž SF Slope Factor (faktor směrnice karcinogenity) TCE Trichloretylen TKO Tuhý komunální odpad TOC Celkový organický uhlík U.S. EPA U.S. Environmental Protection Agency ÚSES Územní systém ekologické stability VES Vertikální elektrické sondování WHO World Health Organization (Světová zdravotnická organizace) ZFCHR Základní fyzikálně-chemický rozbor Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

28 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 PŘÍLOHY Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

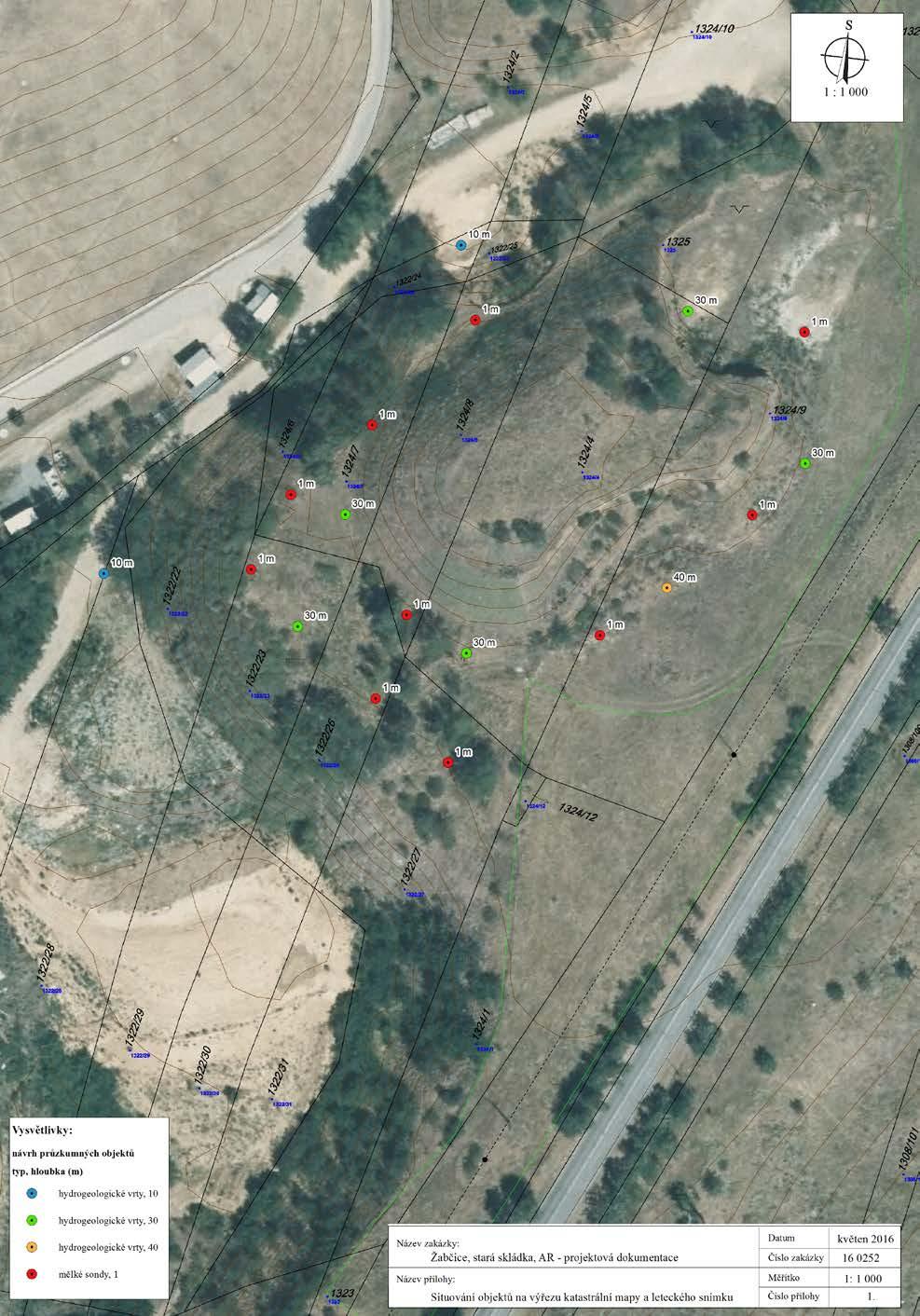

29 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

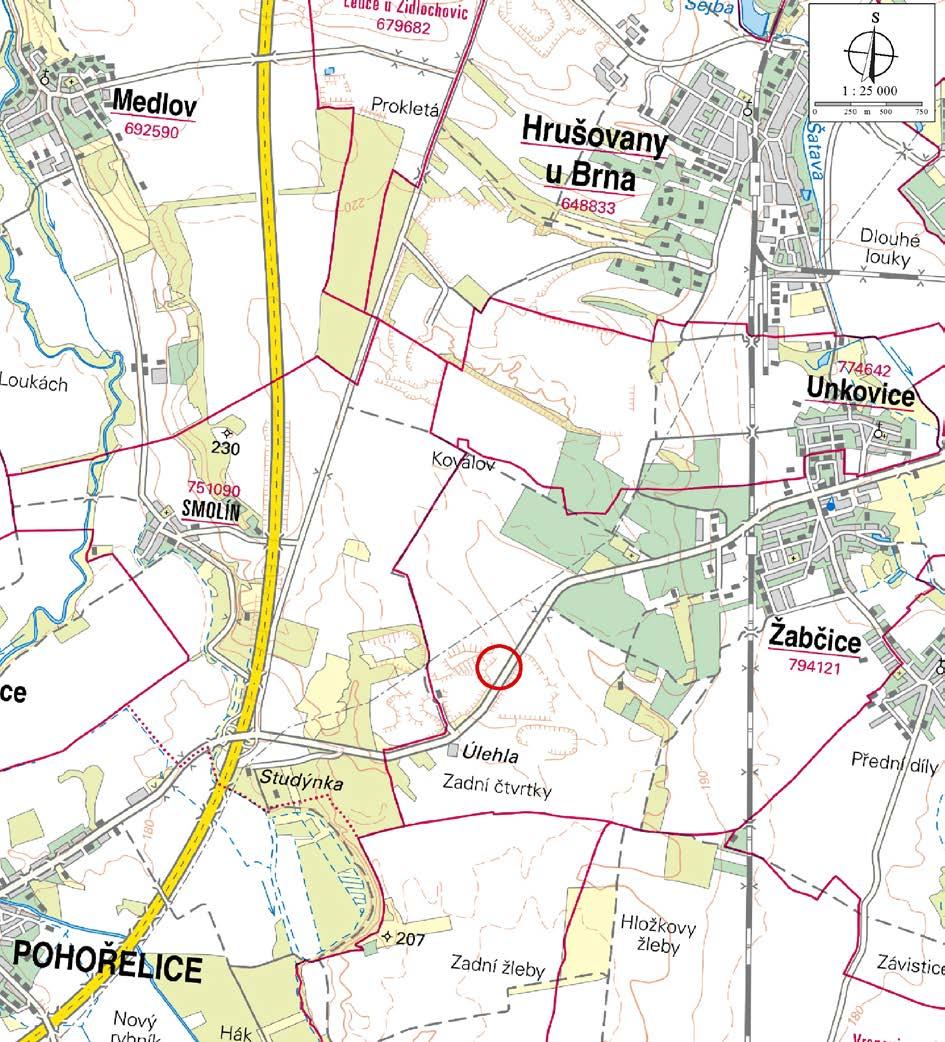

30 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 zdroj: Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. J. Bartoň Ing. L.Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Situace lokality Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 2 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

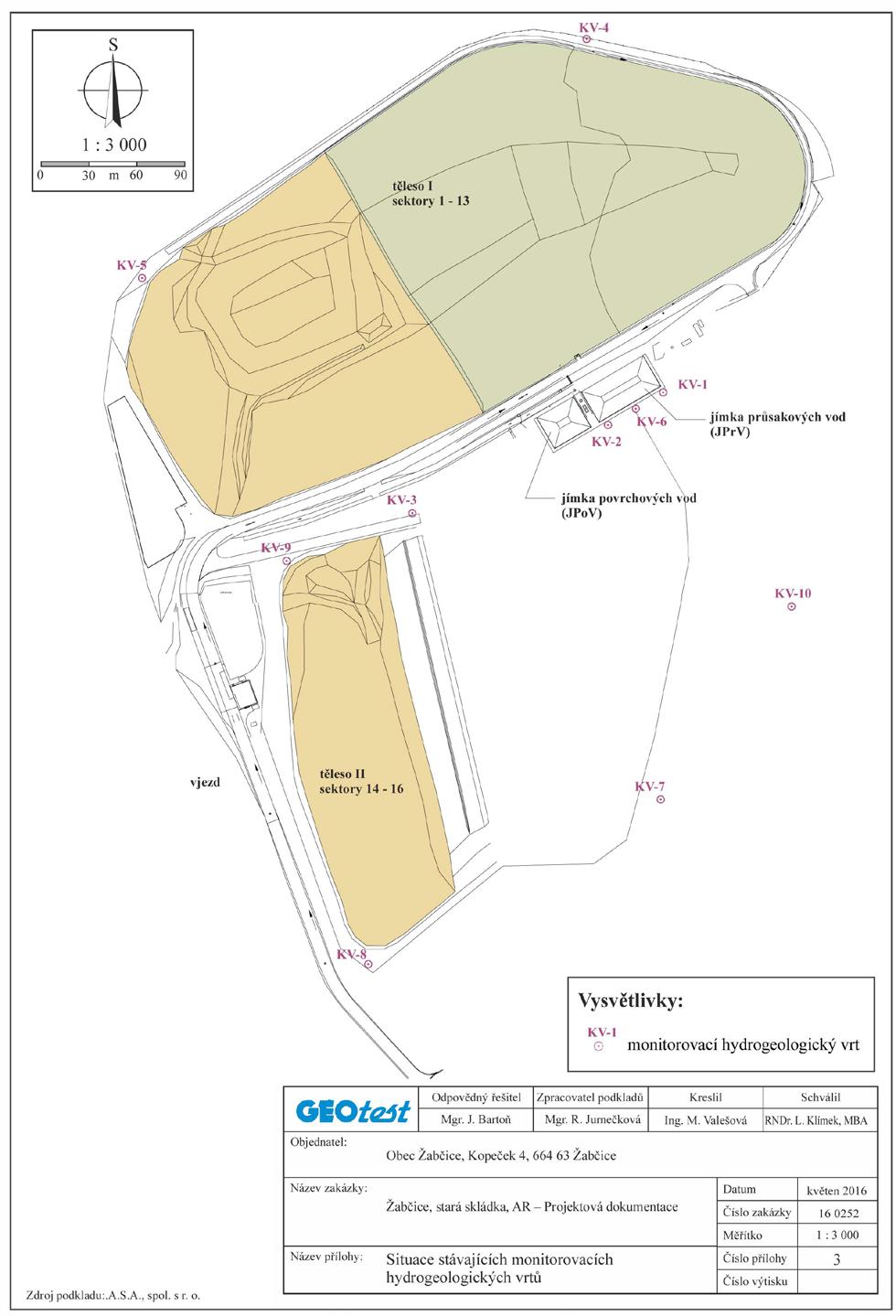

31 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

32 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. J. Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Seznam vlastníků pozemků Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 4 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

33 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Parcelní číslo Výměra m 2 Druh pozemku Způsob využití Způsob ochrany majitel Ostatní plocha Dobývací prostor Nejsou evidovány žádné způsoby ochrany. LV: 10001; Obec Žabčice, Kopeček 4, Žabčice 1322/ Orná půda ZPF; BPEJ: LV: 1177; Pražská obchodní, a.s., Trojanova 1954/1, Nové Město, Praha / Orná půda ZPF; BPEJ: /6 236 Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: LV: 1177; Pražská obchodní, a.s., Trojanova 1954/1, Nové Město, Praha 2 LV: 983;.A.S.A. Žabčice, spol. s r.o., Oulehly 450, Žabčice LV: 1177; Pražská obchodní, a.s., Trojanova 1954/1, Nové Město, Praha / Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: /12 49 Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: / Orná půda ZPF; BPEJ: LV: 1177; Pražská obchodní, a.s., Trojanova 1954/1, Nové Město, Praha 2 LV: 10001; Obec Žabčice, Kopeček 4, Žabčice LV: 10001; Obec Žabčice, Kopeček 4, Žabčice LV: 10001; Obec Žabčice, Kopeček 4, Žabčice LV: 10001; Obec Žabčice, Kopeček 4, Žabčice LV: 983;.A.S.A. Žabčice, spol. s r.o., Oulehly 450, Žabčice LV: 983;.A.S.A. Žabčice, spol. s r.o., Oulehly 450, Žabčice LV: 1177; Pražská obchodní, a.s., Trojanova 1954/1, Nové Město, Praha 2 LV: 983;.A.S.A. Žabčice, spol. s r.o., Oulehly 450, Žabčice Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

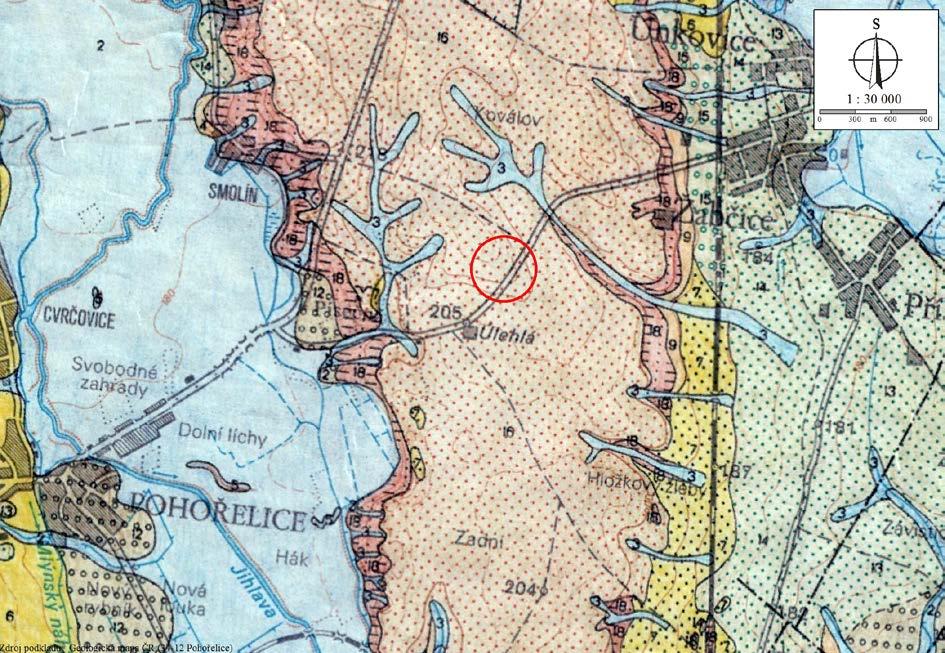

34 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 zdroj: Český geologický ústav, Geologická mapa, list Pohořelice Vysvětlivky: kvartér holocén: deluviofluviální hlinitopísčité sedimenty kvartér pleistocén: naváté písky (würm) kvartér pleistocén fluviální písčité štěrky (würm) kvartér pleistocén: fluviální písčité štěrky a písky se štěrkem (starší riss) terciér, neogén: vápnité jíly a vápnité písky (baden spodní, morav. Mořský) Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Výřez z geologické mapy ČR, list Pohořelice Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 5 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

35 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Obec Žabčice, Kopeček 4, Žabčice Název zakázky: Žabčice, stará skládka, AR Projektová dokumentace Název přílohy: Výřez z hydrogeologické mapy ČR, list Pohořelice Datum květen 2016 Číslo zakázky Měřítko - Číslo přílohy 6 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

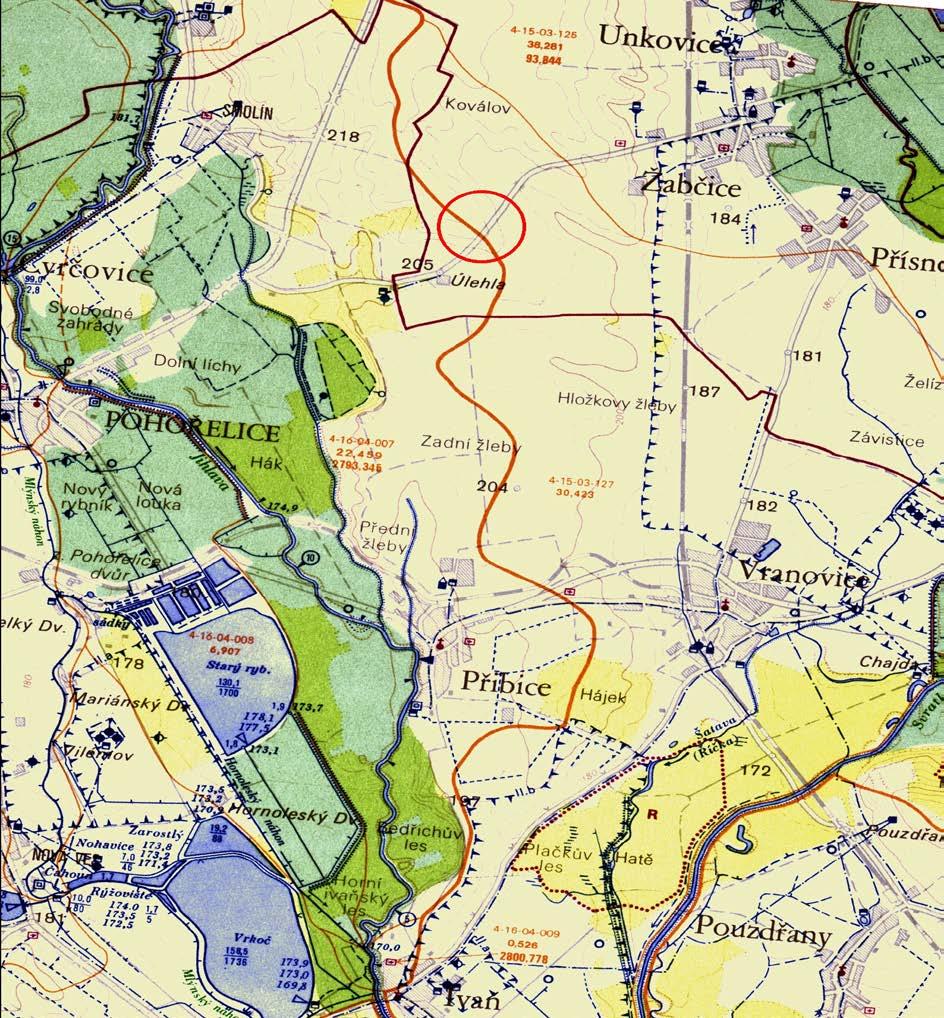

36 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 zdroj: Český geologický ústav, hydrogeologická mapa ČR, mapový list Pohořelice Vysvětlivky: průlinový kolektor: kvartérních fluviálních písčitých štěrků údolních niv překrytý holocenními písčitohlinitými sedimenty: syrovicko-iváňské (mezi Smolínem a Ivání) a mezi Pohořelicemi a Novou Vsí: T (odhad) m 2.s -1, s = 0,3 0,6 (variabilita transmisivity označena indexem 2, síla odstínu červeně indexem 6) hlavní rozvodnice podzemní vody v první zvodni území s výskytem vody vyžadující složitější úpravu (II. kategorie vody) komplex většího počtu nepravidelně se střídajících izolátorů (vápnité jíly, příp. lithotamniové vápence) a průlinových kolektorů (písky a štěrky) stáří karpatbaden (Nk-b): mezi Medlovem a Ivání: T = 1, m 2.s -1, s nelze zjistit (variabilita transmisivity vyjádřena indexem n, síla odstínu červeně indexem) komplex většího počtu nepravidelně se střídajících izolátorů (vápnité jíly, příp. lithotamniové vápence) a průlinových kolektorů (písky a štěrky) stáří karpatbaden (Nk-b): T = 1, m 2.s -1, s >0,9 (variabilita transmisivity označena indexem 4, síla odstínu červeně indexem průlinový kolektor kvartérních fluviálních písčitých štěrků údolních niv překrytý holocenními sedimenty (Qp-h): v údolních nivách a údolních terasách Dyje, Svrtaky, Jihlavy a jejich přítoků (Miroslavky od Troskotovic po ústí a Břežanského potoka): T = m 2.s -1, s = 0,3 0,6 (variabilita transmisivity vyznačena indexem 2, síla odstínu červeně indexem 4) Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

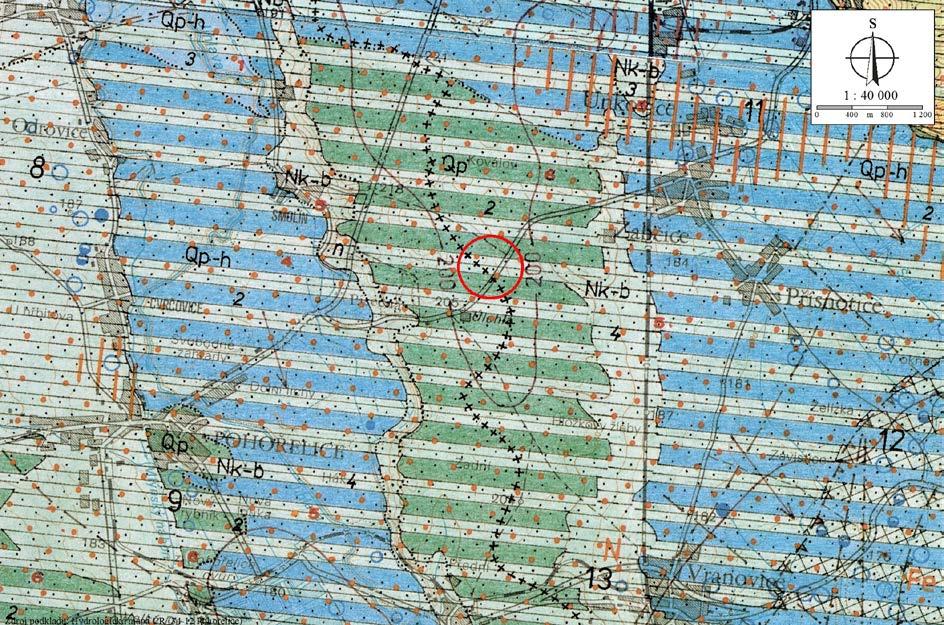

37 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 zdroj: heis.vuv.cz Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Výřez z vodohospodářské mapy, list Pohořelice Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 7 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

38 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Chráněná území, ÚSES, NATURA 2000 Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 8 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

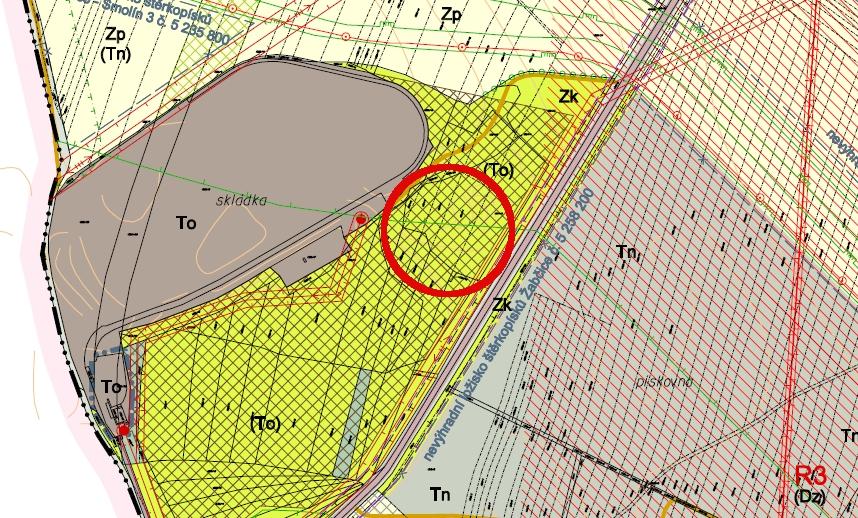

39 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 zdroj: Územní plán obce Žabčice, koordinační výkres, ateliér Brno, červen 2008 Vysvětlivky: plochy technické pro skládkování a likvidaci odpadů (včetně rekultivace) plochy pro zeleň krajinnou plochy těžby nerostů plochy zemědělské půdy produkční orné ochranné pásmo elektrického vedení VVN a VN Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Územní plán obce Žabčice, koordinační výkres Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 9 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

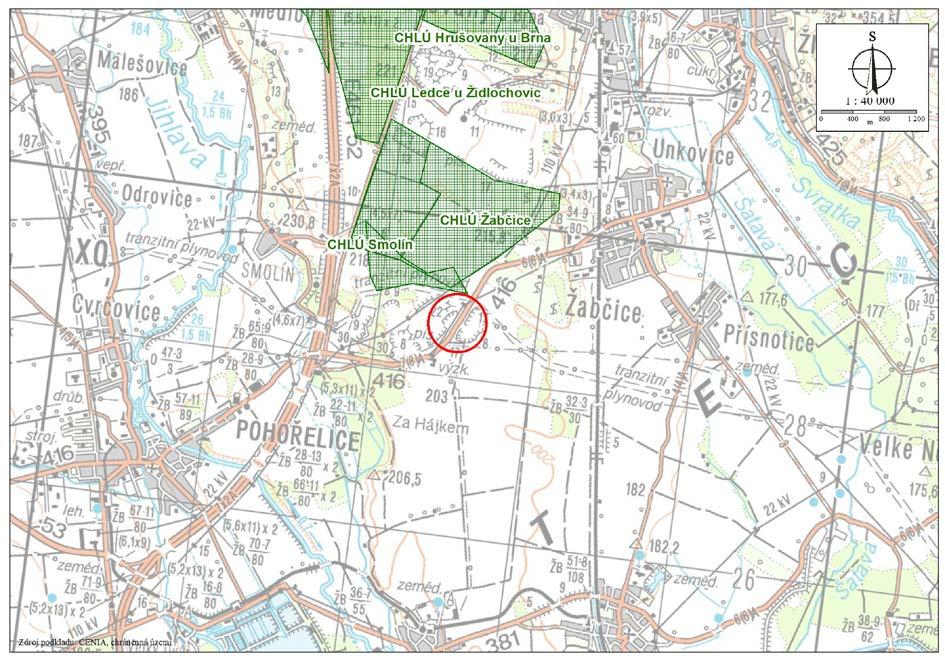

40 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 zdroj: ČGS, chráněná ložisková území Vysvětlivky: chráněné ložiskové území: štěrkopísků a živcové suroviny Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Ing. L. Pánská - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: Obec Žabčice, Kopeček 4, Žabčice Žabčice, stará skládka, AR Projektová dokumentace Chráněná ložisková území Datum Květen 2016 Číslo zakázky Měřítko - Číslo přílohy 10 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

41 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr. Jan Bartoň Mgr. Pavel Völkl - RNDr. L. Klímek Objednatel: Název zakázky: Název přílohy: EKOLTES Hranice, a.s. Hranice, skládka Jelení kopec, Analýza rizik kontaminovaného území Projektová dokumentace Fotodokumentace lokality Datum březen 2014 Číslo zakázky Měřítko - Číslo přílohy 11 Číslo výtisku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

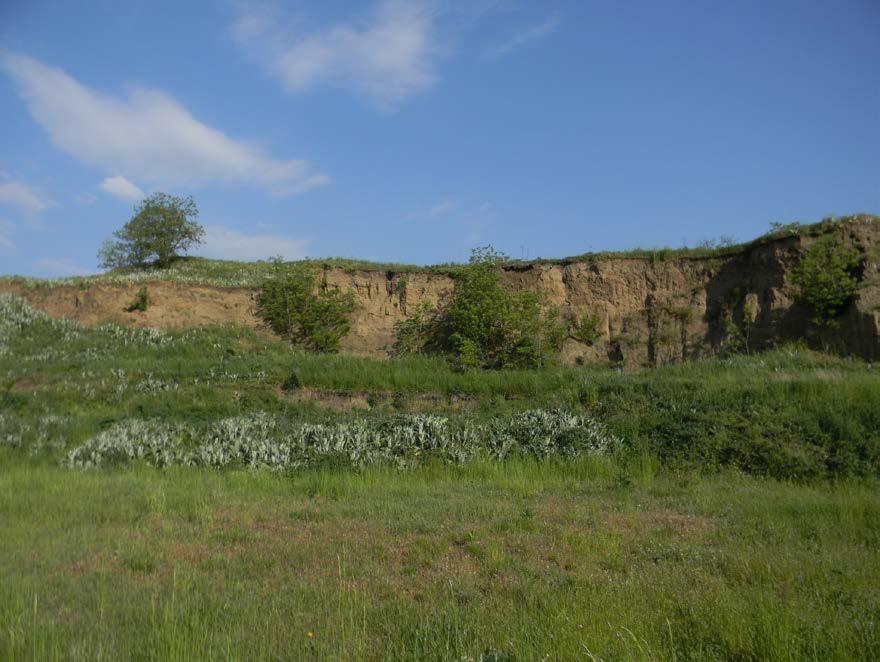

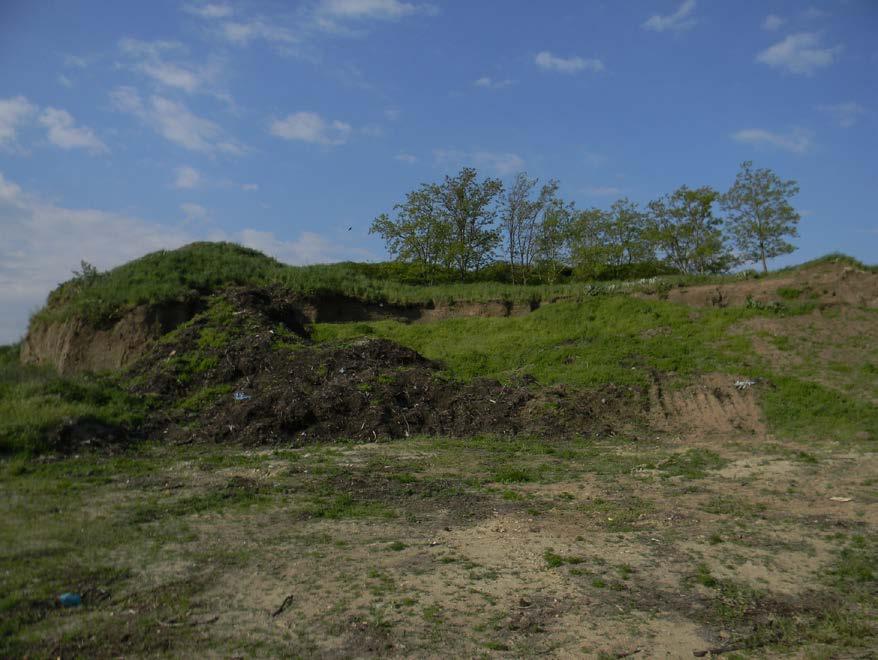

42 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Pohled na skrývku zeminy v centru skládky Pohled na skládku skrývky zeminy z jižní části staré skládky Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

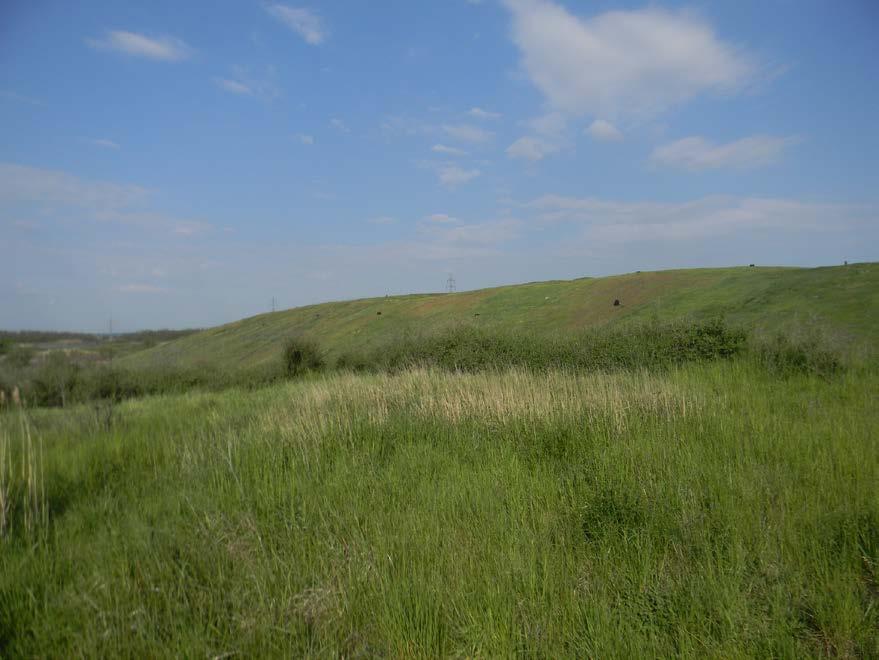

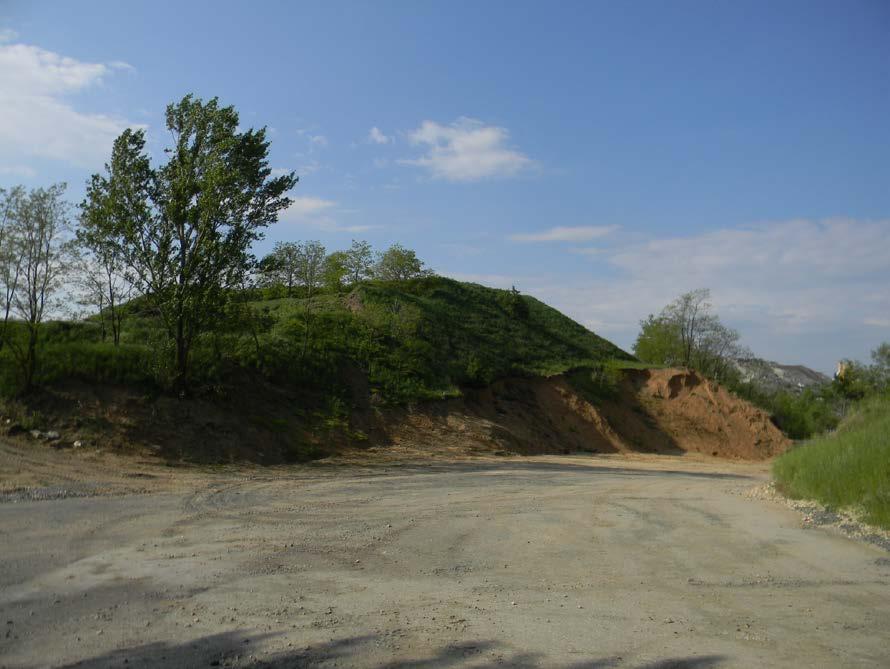

43 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Pohled na severozápadní část staré skládky Pohled ze severovýchodu na starou skládku Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

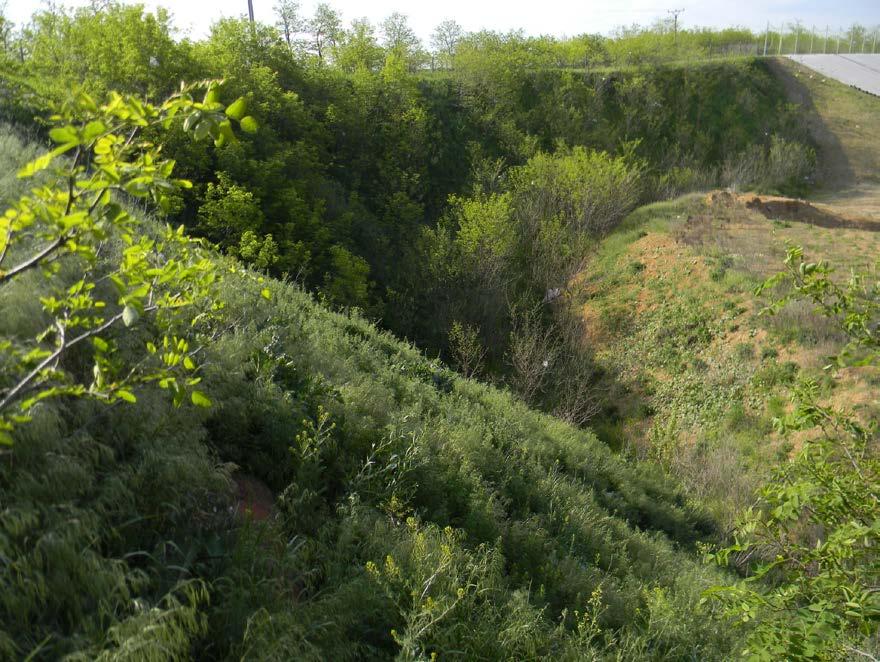

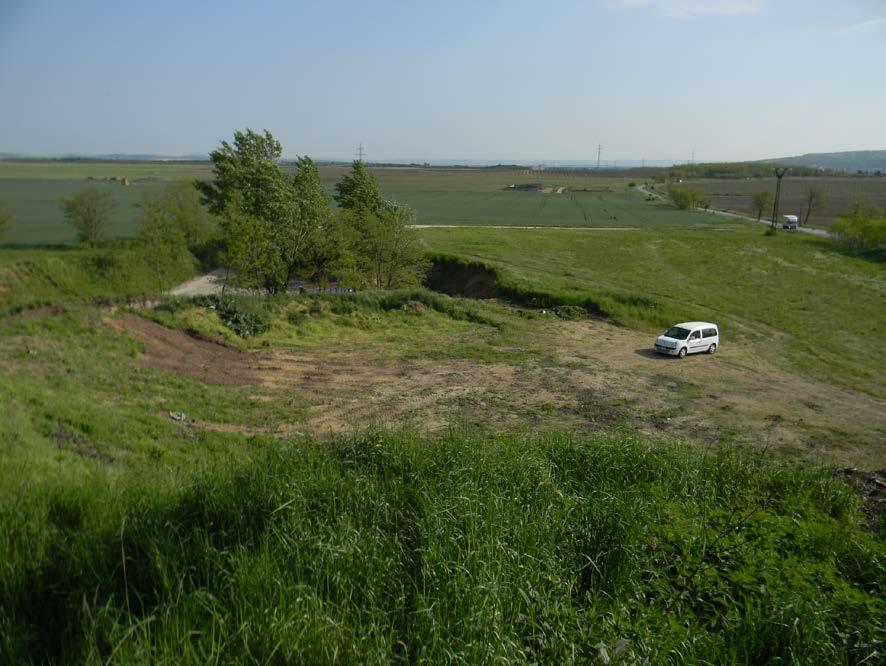

44 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Pohled na severovýchodní část skládky Pohled na jihozápadní svah staré skládky Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.

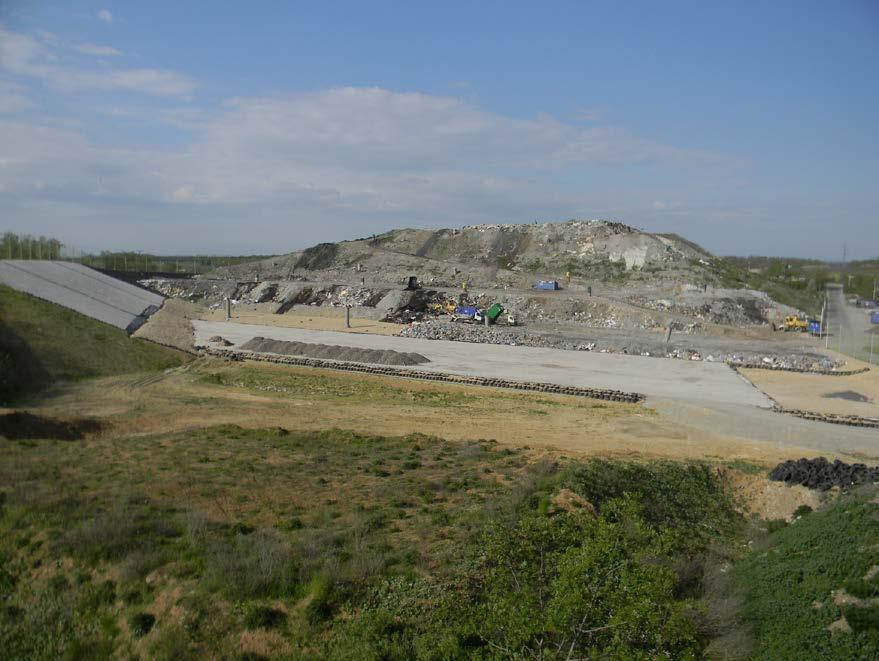

45 Hranice skládka Jelení kopec, AR Závěrečná zpráva, březen 2015 Pohled z vrcholu staré skládky na sousední provozovanou skládku TKO (těleso II) Pohled z jihovýchodu na rekultivovanou část skládky TKO (těleso I) Objednatel: EKOLTES Hranice, a.s. Zpracovatel: SITA CZ a.s.
