Syntetická mapa zranitelnosti podzemních vod

Rozměr: px

Začít zobrazení ze stránky:

Download "Syntetická mapa zranitelnosti podzemních vod"

František Libor Novotný
před 8 lety
Počet zobrazení:

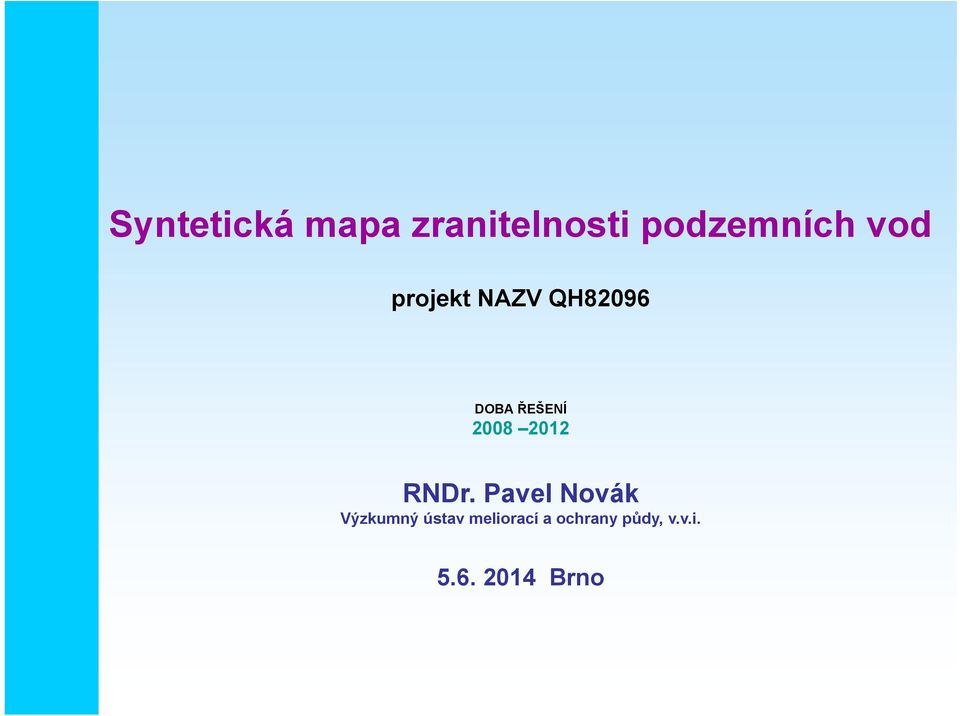

1 Syntetická mapa zranitelnosti podzemních vod projekt NAZV QH82096 DOBA ŘEŠENÍ RNDr. Pavel Novák Výzkumný ústav meliorací a ochrany půdy, v.v.i Brno

2 Projektový tým Výzkumný ústav meliorací a ochrany půdy, v.v.i., Praha 5 Zbraslav Odpovědný řešitel: RNDr. Pavel Novák GEOtest, a.s. Řešitel: RNDr. Josef Slavík Česká zemědělská univerzita v Praze ( ) Řešitel: Ing. Václav Brant, Ph.D.

3 Cíl projektu Definice cíle Cílem projektu bylo vytvořit konceptuální model pro tvorbu map zranitelnosti podzemních vod z hlediska plošných zdrojů znečištění. Výsledkem tohoto modelu je mapový podklad v měřítku 1:50000, který v syntetické podobě relativně hodnotí pedologické a hydrogeologické poměry z hlediska infiltrace pro celé území České republiky.

Výsledkem tohoto modelu je mapový podklad v měřítku 1:50000, který v syntetické podobě

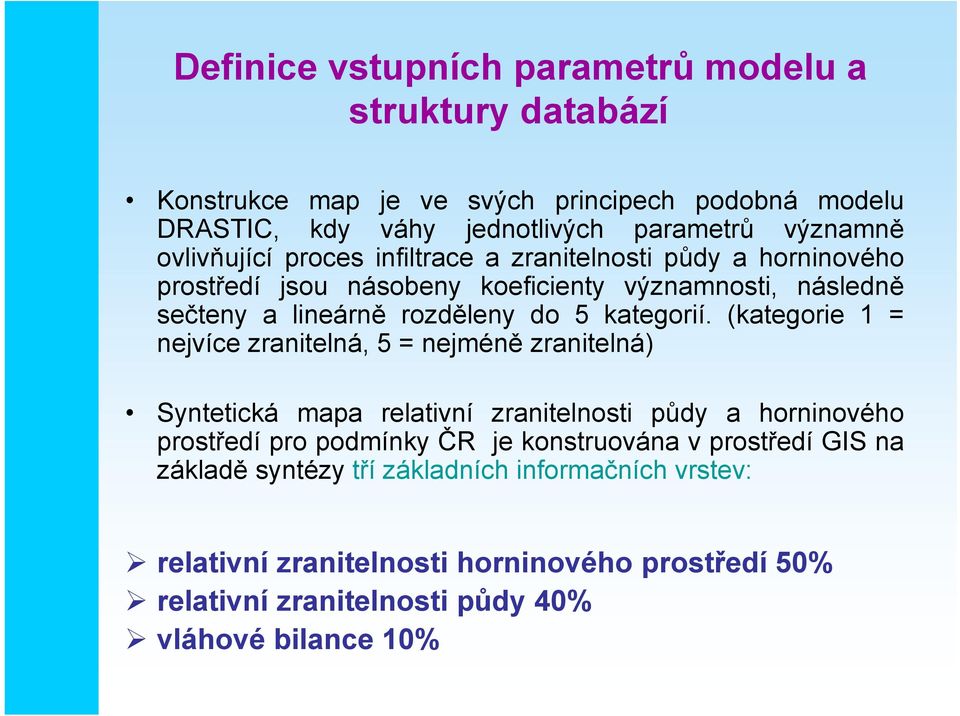

4 Definice vstupních parametrů modelu a struktury databází Konstrukce map je ve svých principech podobná modelu DRASTIC, kdy váhy jednotlivých parametrů významně ovlivňující proces infiltrace a zranitelnosti půdy a horninového prostředí jsou násobeny koeficienty významnosti, následně sečteny a lineárně rozděleny do 5 kategorií. (kategorie 1 = nejvíce zranitelná, 5 = nejméně zranitelná) Syntetická mapa relativní zranitelnosti půdy a horninového prostředí pro podmínky ČR je konstruována v prostředí GIS na základě syntézy tří základních informačních vrstev: relativní zranitelnosti horninového prostředí 50% relativní zranitelnosti půdy 40% vláhové bilance 10%

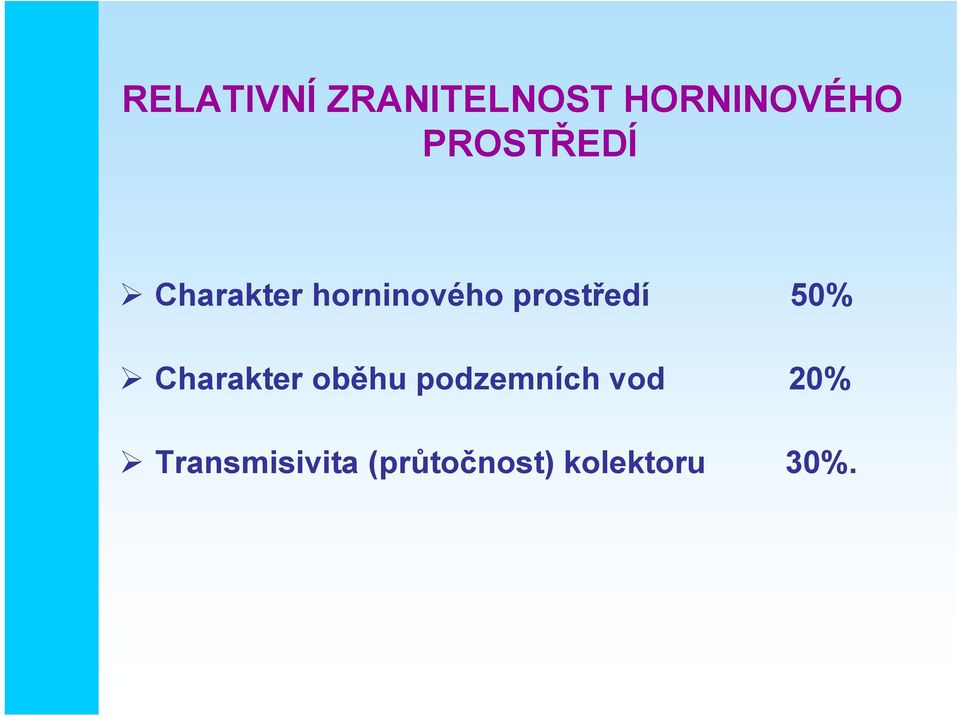

5 RELATIVNÍ ZRANITELNOST HORNINOVÉHO PROSTŘEDÍ Charakter horninového prostředí 50% Charakter oběhu podzemních vod 20% Transmisivita (průtočnost) kolektoru 30%.

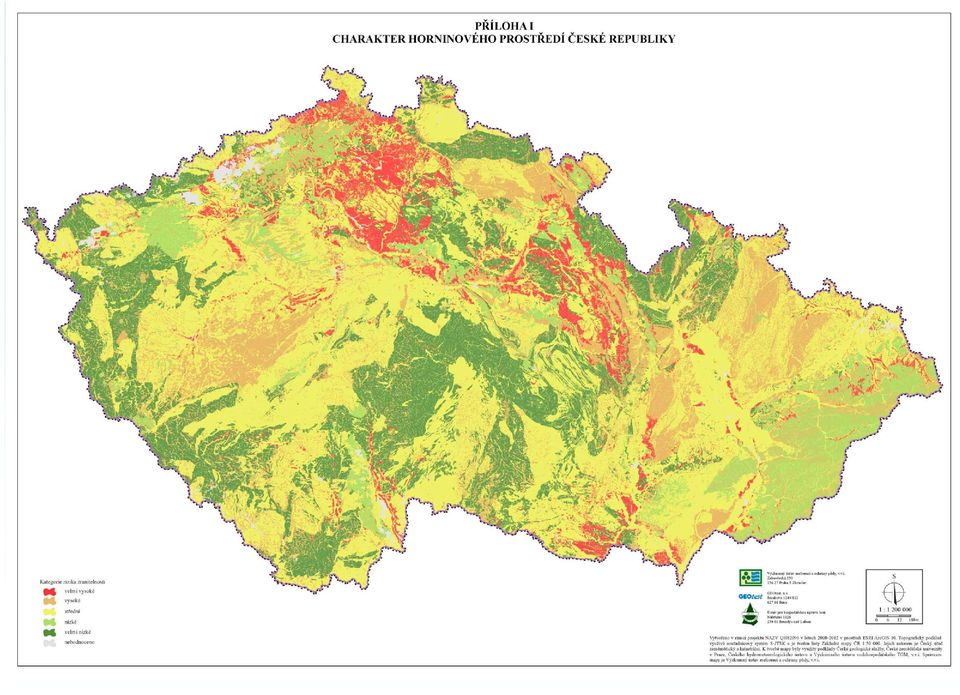

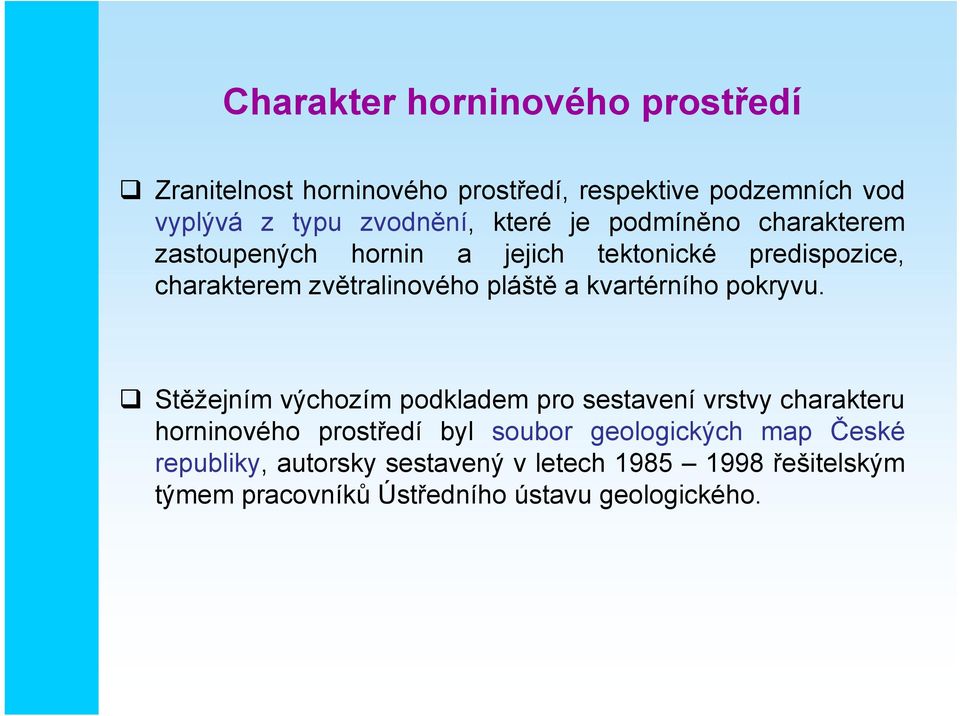

6 Charakter horninového prostředí Zranitelnost horninového prostředí, respektive podzemních vod vyplývá z typu zvodnění, které je podmíněno charakterem zastoupených hornin a jejich tektonické predispozice, charakterem zvětralinového pláště a kvartérního pokryvu. Stěžejním výchozím podkladem pro sestavení vrstvy charakteru horninového prostředí byl soubor geologických map České republiky, autorsky sestavený v letech řešitelským týmem pracovníků Ústředního ústavu geologického.

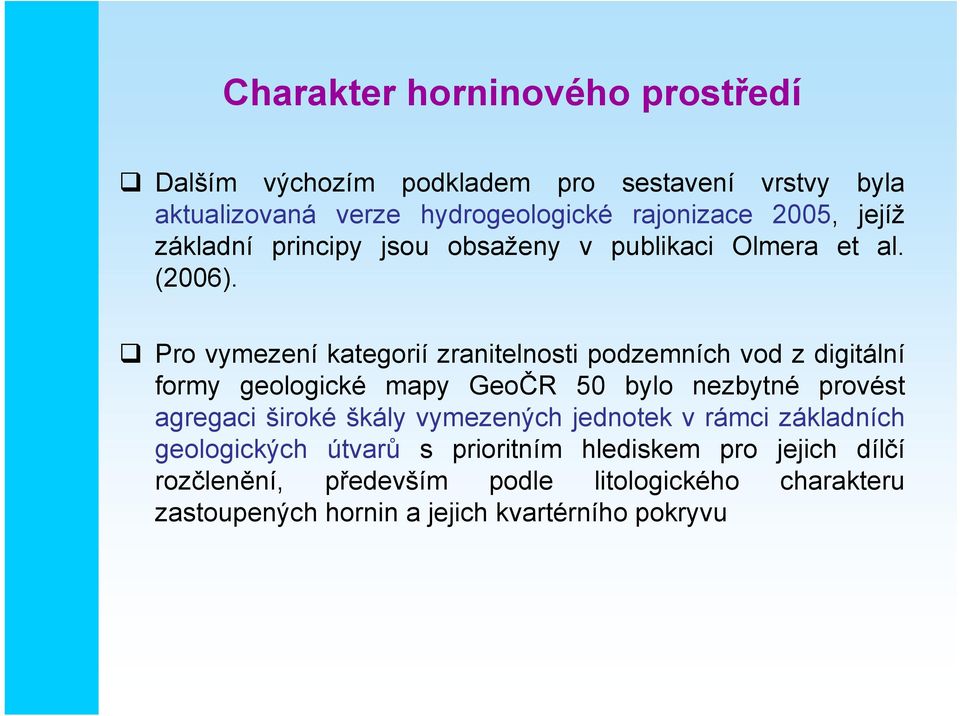

7 Charakter horninového prostředí Dalším výchozím podkladem pro sestavení vrstvy byla aktualizovaná verze hydrogeologické rajonizace 2005, jejíž základní principy jsou obsaženy v publikaci Olmera et al. (2006). Pro vymezení kategorií zranitelnosti podzemních vod z digitální formy geologické mapy GeoČR 50 bylo nezbytné provést agregaci široké škály vymezených jednotek v rámci základních geologických útvarů s prioritním hlediskem pro jejich dílčí rozčlenění, především podle litologického charakteru zastoupených hornin a jejich kvartérního pokryvu

Pro vymezení kategorií zranitelnosti podzemních vod z digitální formy geologické mapy GeoČR 50 bylo nezbytné provést agregaci široké

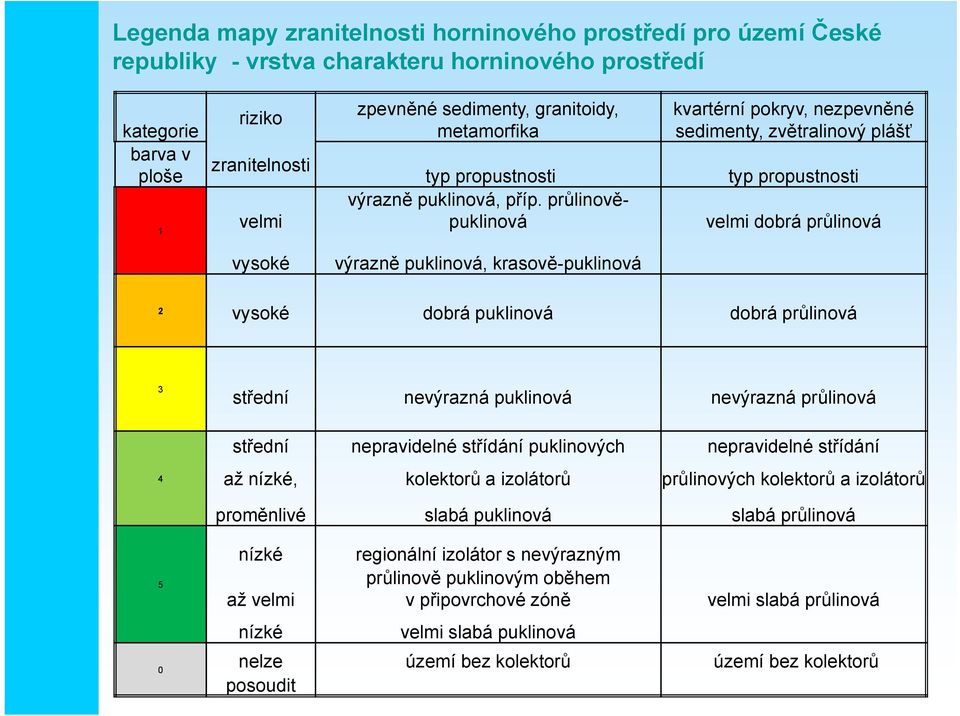

8 Legenda mapy zranitelnosti horninového prostředí pro území České republiky - vrstva charakteru horninového prostředí kategorie barva v ploše riziko zranitelnosti 1 velmi vysoké zpevněné sedimenty, granitoidy, metamorfika typ propustnosti výrazně puklinová, příp. průlinověpuklinová výrazně puklinová, krasově-puklinová kvartérní pokryv, nezpevněné sedimenty, zvětralinový plášť typ propustnosti velmi dobrá průlinová 2 vysoké dobrá puklinová dobrá průlinová 3 střední nevýrazná puklinová nevýrazná průlinová 4 střední nepravidelné střídání puklinových nepravidelné střídání až nízké, kolektorů a izolátorů průlinových kolektorů a izolátorů 5 proměnlivé slabá puklinová slabá průlinová nízké až velmi nízké regionální izolátor s nevýrazným průlinově puklinovým oběhem v připovrchové zóně velmi slabá puklinová velmi slabá průlinová 0 nelze území bez kolektorů území bez kolektorů posoudit

průlinověpuklinová výrazně puklinová, krasově-puklinová kvartérní pokryv, nezpevněné sedimenty, zvětralinový plášť typ propustnosti velmi dobrá průlinová 2 vysoké dobrá puklinová dobrá průlinová 3

11 Charakter oběhu podzemních vod Základním předpokladem hodnocení zranitelnosti podzemní vody podle zastižené fáze oběhu a pozice v proudovém poli podzemní vody je princip vertikálního rozložení proudnic, které se nemísí a směřují od místa dotace infiltrací do místa drenáže. Je zřejmé, že topografický reliéf určuje množství energie dostupné pro pohyb podzemní vody v každém bodě proudového systému. Relativní výška terénu určuje rozložení prostorů dotace a míst drenáže. Proudění podzemní vody je obecně sestupné pod pozitivními morfologickými tvary a vzestupné v topografických depresích.

Je zřejmé, že topografický reliéf určuje množství energie dostupné pro pohyb podzemní vody v každém bodě proudového systému.

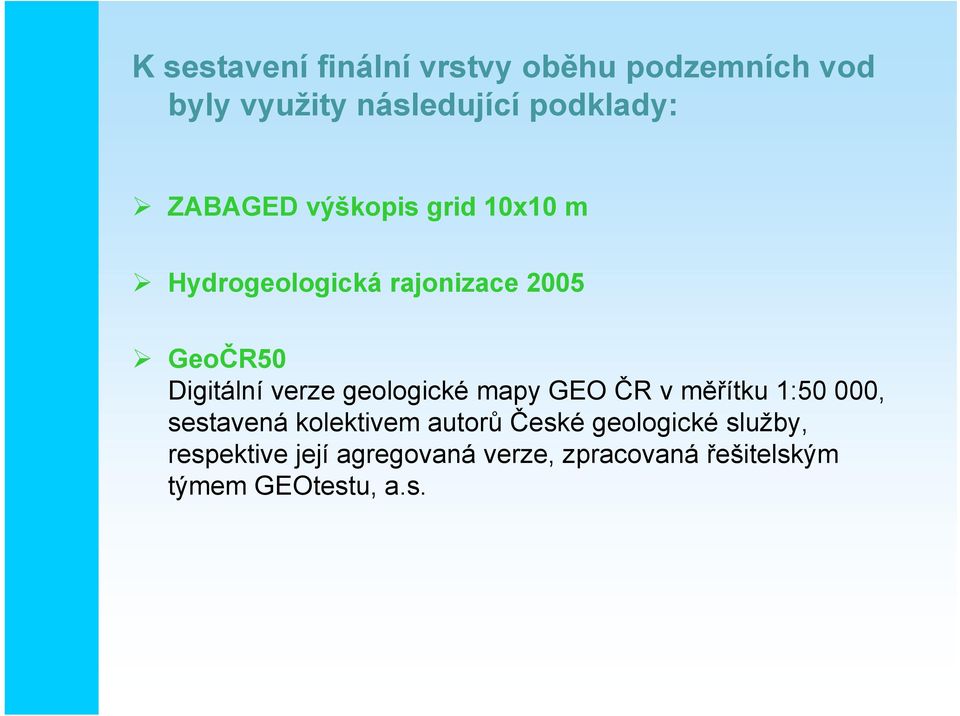

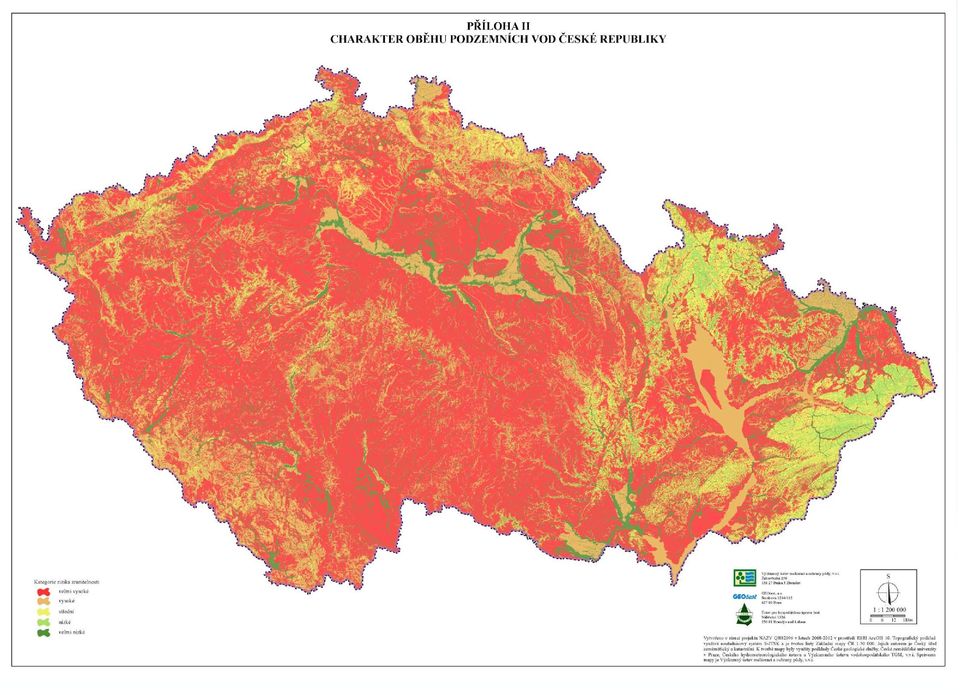

12 K sestavení finální vrstvy oběhu podzemních vod byly využity následující podklady: ZABAGED výškopis grid 10x10 m Hydrogeologická rajonizace 2005 GeoČR50 Digitální verze geologické mapy GEO ČR v měřítku 1:50 000, sestavená kolektivem autorů České geologické služby, respektive její agregovaná verze, zpracovaná řešitelským týmem GEOtestu, a.s.

geologické mapy GEO ČR v měřítku 1:50 000, sestavená kolektivem autorů České

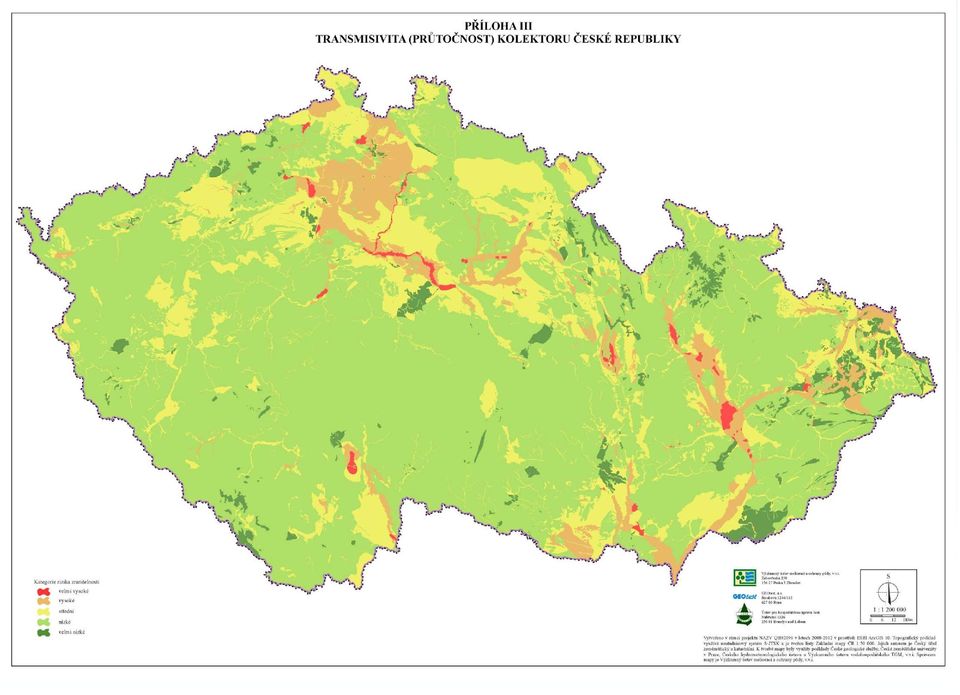

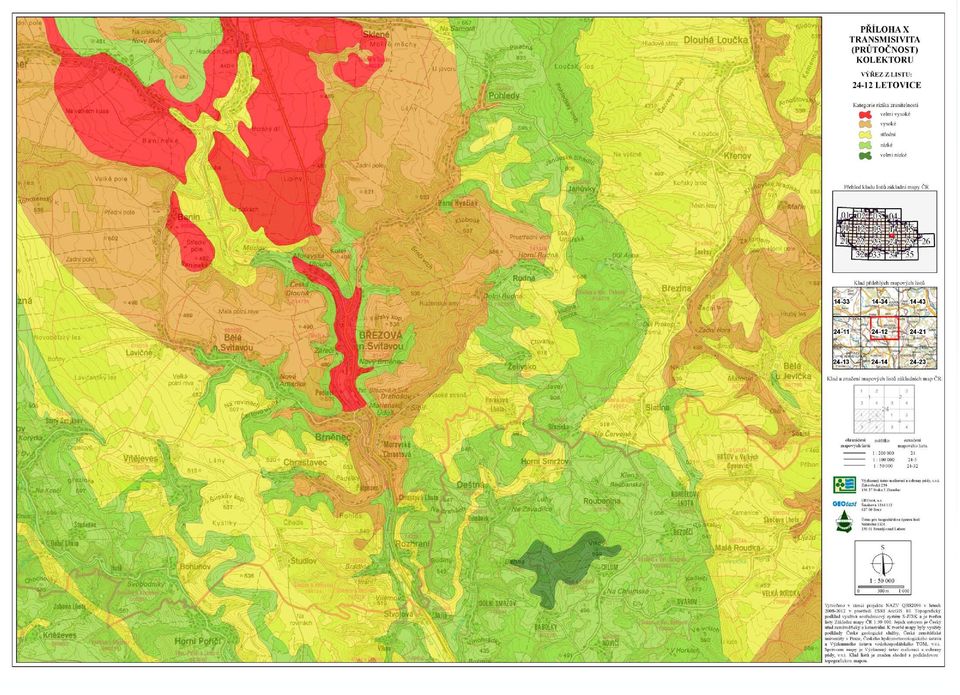

15 Transmisivita (průtočnost) kolektoru Hodnocení transmisivity, tedy průtočnosti kolektorů, vyjadřuje rychlost, jak se podzemní voda pohybuje v kolektoru, tedy jak snadno a rychle se případný kontaminant může šířit od zdroje znečištění. Čím vyšší transmisivita, tím vyšší zranitelnost kolektoru (Aller et al. 1987). Současně platí, že kolektor s vyšší transmisivitou umožňuje vyšší vodárenské využití větší soustředěné odběry, než kolektor s nízkou transmisivitou. Stěžejním mapovým podkladem pro stanovení velikosti transmisivity horninového prostředí byly jednotlivé listy edice Hydrogeologické mapy ČR (ČSR) 1: Dalším důležitým výchozím mapovým podkladem pro sestavení vrstvy transmisivity (průtočnosti) kolektoru byla edice map hydrogeologických poměrů České republiky v měřítku 1: , sestavená řešitelskými organizacemi GEOtest Brno, a.s., Aquatest Stavební geologie Praha, a.s. a Geofyzika Brno, a.s. v letech 1995 až 1999.

Současně platí, že kolektor s vyšší transmisivitou umožňuje vyšší vodárenské využití větší soustředěné odběry, než kolektor s nízkou transmisivitou.

20 RELATIVNÍ ZRANITELNOST PŮDY Souvislá vrstva zranitelnosti půd v měřítku 1:5 000 vzniká sloučením mapy zranitelnosti zemědělské půdy mapy zranitelnosti lesních půd Mapa zranitelnosti zemědělské půdy sestavena na základě celostátní grafické a numerické databáze BPEJ spravované VÚMOP Mapa zranitelnosti lesních půd vychází z lesnické typologie zpracované v rámci informačního systému UHUL zpracováváno od roku 2009 po třetinách území Obě mapy byly připraveny v polygonových vrstvách formátu shapefile v souřadnicovém systému S-JTSK a s přiřazenými kategoriemi zranitelnosti v hodnotě 1 (nejvíce zranitelná) až 5 (nejméně zranitelná) Propojena celá ČR ageneralizovány polygony menší než m 2

zpracované v rámci informačního systému UHUL zpracováváno od roku 2009 po třetinách území Obě mapy byly připraveny v polygonových vrstvách formátu shapefile v souřadnicovém

23 VRSTVA VLÁHOVÉ BILANCE ZA CHLADNÉ OBDOBÍ ROKU ZA OBDOBÍ Datové podklady - ČHMÚ grid 500 m x 500 m Rozdíl průměrné sumy srážek za chladné období roku (říjen až březen) (P) a průměrné sumy potenciální evapotranspirace za chladné období roku (říjen až březen) (ETo) za období » potenciální dotace podzemních vod

25 SYNTETICKÁ MAPA ZRANITELNOSTI PODZEMNÍCH VOD - SMZPV Syntéza tří základních dílčích informačních vrstev pomocí softwaru ArcInfo relativní zranitelnosti horninového prostředí relativní zranitelnosti půdy vláhové bilance (potenciální dotace podzemních vod) ZRAN_PODZ_VOD = (K1 * ZRAN_Hor) + (K2 * ZRAN_Půda) + (K3 * VL_Bil) Koeficienty významnosti: Hornina K1 = 50 % Půda K2 = 40% Vláhová bilance K3 = 10 %

26 Sem patří celková synteza mapa celé ČR!!!!!!!!!!!

28 Výsledky Certifikovaná metodika NOVÁK, P., SLAVÍK, J. a kol., 2012: Metodický postup tvorby syntetické mapy zranitelnosti podzemních vod, osvědčení MZe č /2012, 44 s, editor: Výzkumný ústav meliorací a ochrany půd, v.v.i., ISBN Certifikovaná mapa NOVÁK, P., SLAVÍK, J. a kol., 2012: Syntetická mapa zranitelnosti podzemních vod, osvědčení MZe č /2012

29 Děkuji za pozornost
