1 Program LibTex Uživatelská příručka

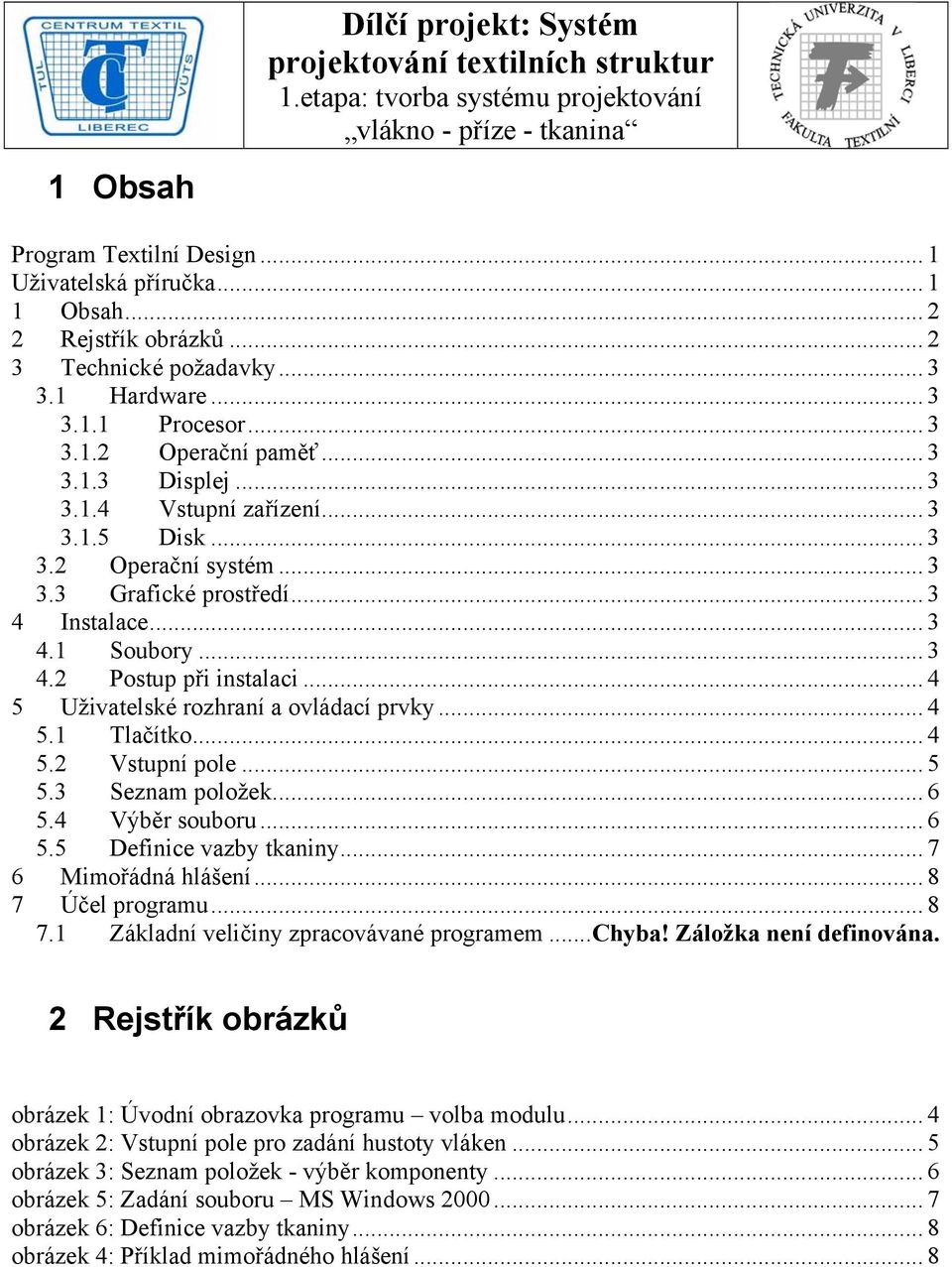

2 1 Obsah Program Textilní Design... 1 Uživatelská příručka Obsah Rejstřík obrázků Technické požadavky Hardware Procesor Operační paměť Displej Vstupní zařízení Disk Operační systém Grafické prostředí Instalace Soubory Postup při instalaci Uživatelské rozhraní a ovládací prvky Tlačítko Vstupní pole Seznam položek Výběr souboru Definice vazby tkaniny Mimořádná hlášení Účel programu Základní veličiny zpracovávané programem...chyba! Záložka není definována. 2 Rejstřík obrázků obrázek 1: Úvodní obrazovka programu volba modulu... 4 obrázek 2: Vstupní pole pro zadání hustoty vláken... 5 obrázek 3: Seznam položek - výběr komponenty... 6 obrázek 5: Zadání souboru MS Windows obrázek 6: Definice vazby tkaniny... 8 obrázek 4: Příklad mimořádného hlášení... 8

.. 4 5 Uživatelské rozhraní a ovládací prvky... 4 5.1 Tlačítko... 4 5.2 Vstupní pole... 5 5.3 Seznam položek... 6 5.4 Výběr souboru... 6 5.5 Definice vazby tkaniny... 7 6 Mimořádná hlášení.

3 3 Technické požadavky 3.1 Hardware Procesor Program je navržen tak, aby byl přenositelný na různé procesory schopné pracovat alespoň v 32-bitovém režimu. Předpokládá se schopnost procesoru provádět výpočty v pohyblivé řádové čárce (pro výpočty je používán formát double precision ). Testován byl na procesorech Intel Pentium a AMD Athlon Operační paměť Program využívá grafické uživatelské rozhraní, což ovlivňuje i velikost potřebné operační paměti. Doporučeno je minimálně 32 MB Displej Program je navržen a testován tak, aby pro svou funkci využíval grafický displej s rozlišením alespoň 1024x768 bodů Vstupní zařízení Ovládání programu je uzpůsobeno tak, aby většina uživatelských voleb byla prováděna levým tlačítkem myši, pro numerické vstupy se používá klávesnice Disk Pro funkci programu je potřebný prostor pro uložení samotného programu a prostor odpovídající velikosti ukládaných dat. 3.2 Operační systém Program byl navržen s cílem zajistit jeho přenositelnost na operační systémy rodin MS Windows i Unix. Minimálním požadavkem v rodině MS Windows je MS Windows 98. Testování proběhlo na systémech MS Windows XP Professional, MS Windows 2000 a Mandrake Linux Grafické prostředí Operační systém musí být schopen pracovat v grafickém režimu, takže např. pro Linux je potřebný běh XWindow systému s nějakým správcem oken. 4 Instalace 4.1 Soubory Program je uložen v jediném souboru. Pro operační systémy z rodiny MS Windows se jedná o soubor s názvem design.exe

2 Operační paměť Program využívá grafické uživatelské rozhraní, což ovlivňuje i velikost potřebné operační paměti. Doporučeno je minimálně 32 MB. 3.1.

4 4.2 Postup při instalaci Pro správnou funkci programu stačí umístění souboru s programem na disku počítače a případné přidělení uživatelského práva program spustit (týká se Unix-like systémů). Žádná další instalace není nutná. 5 Uživatelské rozhraní a ovládací prvky 5.1 Tlačítko Základním ovládacím prvkem programu je tlačítko, které je vidět například už v úvodní obrazovce programu, kde je použito pro výběr odpovídajícího modulu. Ovládá se stisknutím levého tlačítka myši. obrázek 1: Úvodní obrazovka programu volba modulu

5 Uživatelské rozhraní a ovládací prvky 5.

5 5.2 Vstupní pole obrázek 2: Vstupní pole pro zadání hustoty vláken

6 5.3 Seznam položek obrázek 3: Seznam položek - výběr komponenty 5.4 Výběr souboru Pro výběr souboru se používá standardní okénko operačního systému určené pro tento účel. Příklad:

7 obrázek 4: Zadání souboru MS Windows 2000 Ovládání tohoto okna je standardní pro použitý operační systém, případně správce systému oken. 5.5 Definice vazby tkaniny Provázání lze definovat pomocí levého tlačítka myši. Po nadefinování vazby stačí tlačítkem OK potvrdit výsledek.

8 obrázek 5: Definice vazby tkaniny 6 Mimořádná hlášení Pro mimořádná hlášení upozorňující uživatele na některé zvláštní okolnosti se používají samostatná okna, která je možno po přečtení zavřít tlačítkem v pravém horním rohu okna a pokračovat v práci. obrázek 6: Příklad mimořádného hlášení 7 Účel programu Program je navržen tak, aby umožnil na základě zadaných údajů predikovat strukturu a fyzikální vlastnosti přízí a textílií. První verze systému je určena zejména pro predikování a výpočet vlastností bavlněných přízí a tkanin.

obrázek 6: Příklad mimořádného hlášení 7 Účel programu Program je navržen tak, aby umožnil na základě zadaných údajů predikovat
