1 ipanel Online informační a ovládací panel pro systém Uživatelská příručka ,TECH FASS s.r.o., Plavecká 503, Jesenice, techfass@techfass.cz (vydáno dne , platné pro sestavení )

2 1. Obsah 1. Obsah Popis produktu, instalace, konfigurace Popis produktu, požadavky na hardware a operační systém Instalace software, instalované součásti Konfigurace Struktura konfiguračního souboru Použití programu Ikona v oznamovací části panelu systému Windows Ovládací panel Upozornění na události... 7 Uvedené názvy produktů a společností mohou být ochrannými známkami a/nebo ochranné servisní známky jejich příslušných vlastníků.

3 2. Popis produktu, instalace, konfigurace 2.1. Popis produktu, požadavky na hardware a operační systém Softwarový produkt ipanel (ipanel) je standardní součástí programového balíku nadministrator. Program je určen pro usnadnění obsluhy systému tam, kde je potřeba z počítače připojeného v síti aktivovat uživatelské funkce, zobrazovat upozornění na vybrané provozní události (lze i s obrazem z asociované IP kamery) nebo graficky znázornit vybrané stavy systému. Hardware IP kamera komunikační server ipanel Obr. 2.1: Připojení programu ipanel Produkt je určen pro operační systém Windows NT (2000, XP), standardně nevykonává žádné složité operace, proto i jeho požadavky na výkon počítače nejsou nijak veliké pokud dobře pracuje operační systém, bude dobře pracovat i ipanel. Jsou-li v konfiguraci využity akustické signály, je vyžadována zvuková karta. Využívá-li se zobrazení signálu z IP kamer, je nutné zajistit dostatečně výkonný hardware Instalace software, instalované součásti Do systému není nutné program nijak instalovat. Stačí do vhodné složky nakopírovat následující soubory: APS400iPanel.exe, APS400iPanel.ini (konfigurační soubor), složku icons se stavovými ikonami (je vhodné, aby byla umístěna ve stejné složce jako spustitelný soubor). Stavové ikony musí být ve formátu ico o velikosti 32x32 bodů. ipanel je připojen ke komunikačnímu serveru prostřednictvím TCP/IP rozhraní (obr. 2.1). Je přitom nutné mít v konfiguraci komunikačního serveru povolené IP adresy, ze kterých se budou klienti připojovat. Zobrazení obrazu z IP kamer je zajištěno vestavěným www prohlížečem. Je tedy nutné použít vhodný typ kamery, zobrazující signál na webové stránce a zajistit správnou konfiguraci jak kamery, tak i klienta. 3. Konfigurace Konfigurace programu je uložena v konfiguračním souboru APS400iPanel.ini. S vytvořením konfiguračního souboru může pomoct administrační program (nadministrator), ručně je nutné konfigurovat jen vazbu zobrazení ikon na číselné registry řídícího modulu, případně URL dokumentu, jehož zobrazení má být dostupné z menu ipanelu. strana 3

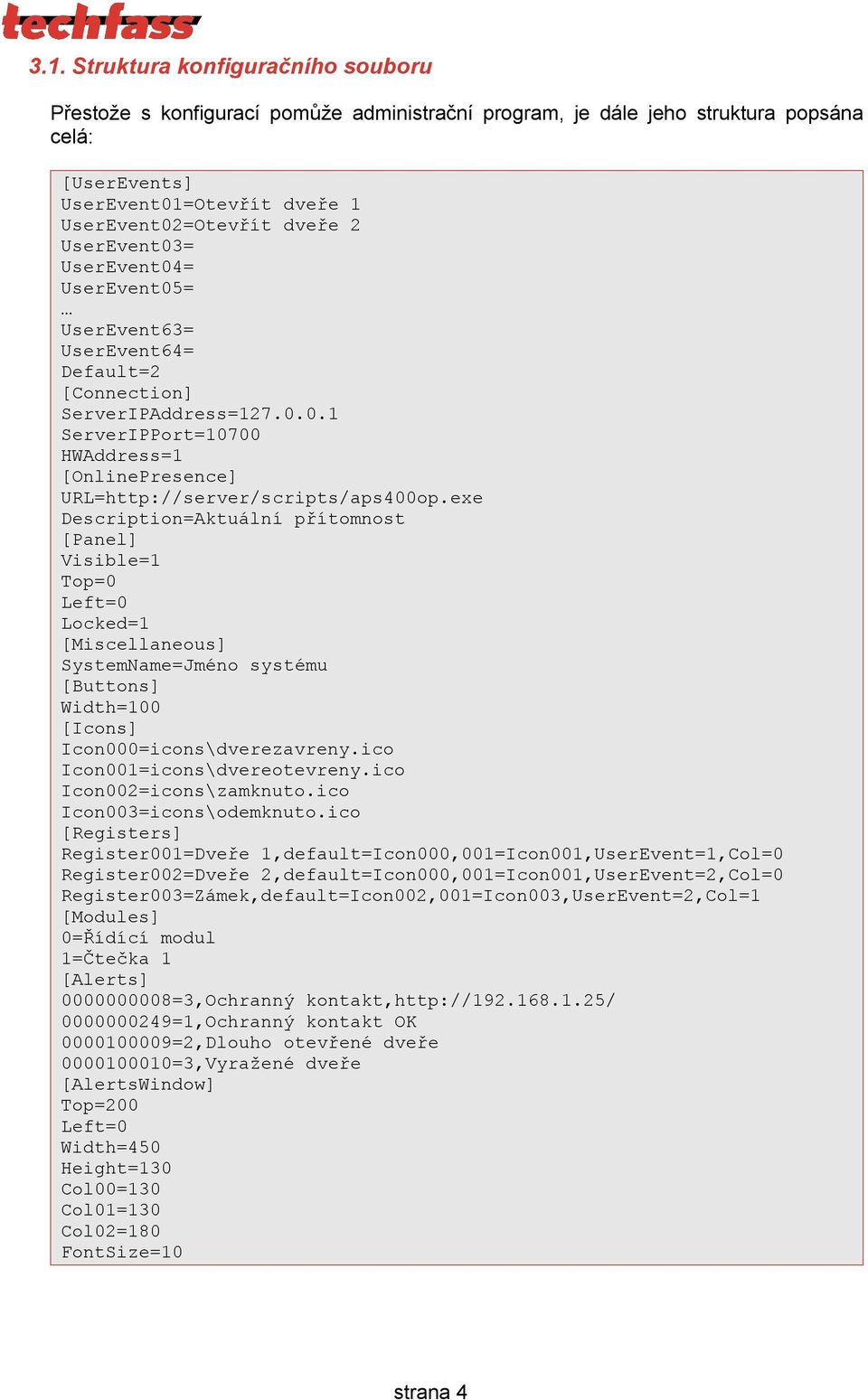

4 3.1. Struktura konfiguračního souboru Přestože s konfigurací pomůže administrační program, je dále jeho struktura popsána celá: [UserEvents] UserEvent01=Otevřít dveře 1 UserEvent02=Otevřít dveře 2 UserEvent03= UserEvent04= UserEvent05= UserEvent63= UserEvent64= Default=2 [Connection] ServerIPAddress= ServerIPPort=10700 HWAddress=1 [OnlinePresence] URL= Description=Aktuální přítomnost [Panel] Visible=1 Top=0 Left=0 Locked=1 [Miscellaneous] SystemName=Jméno systému [Buttons] Width=100 [Icons] Icon000=icons\dverezavreny.ico Icon001=icons\dvereotevreny.ico Icon002=icons\zamknuto.ico Icon003=icons\odemknuto.ico [Registers] Register001=Dveře 1,default=Icon000,001=Icon001,UserEvent=1,Col=0 Register002=Dveře 2,default=Icon000,001=Icon001,UserEvent=2,Col=0 Register003=Zámek,default=Icon002,001=Icon003,UserEvent=2,Col=1 [Modules] 0=Řídící modul 1=Čtečka 1 [Alerts] =3,Ochranný kontakt, =1,Ochranný kontakt OK =2,Dlouho otevřené dveře =3,Vyražené dveře [AlertsWindow] Top=200 Left=0 Width=450 Height=130 Col00=130 Col01=130 Col02=180 FontSize=10 strana 4

5 Sekce [UserEvents] V sekci [UserEvents] jsou uvedeny popisy uživatelských událostí, které mají být z ipanelu dostupné (parametry UserEvent01,..., UserEvent64). Pokud některý popis uveden není, nelze odpovídající uživatelskou událost ipanelem aktivovat (tlačítko není zobrazeno). Parametr Default definuje číslo uživatelské události, která má být aktivována po poklepání levým tlačítkem myši na ikonu programu v oznamovací oblasti hlavního panelu Windows. A konečně parametr HWAddress definuje HW adresu řídícího modulu, který má uživatelské události aktivovat Sekce [Connection] Parametry ServerIPAddress a ServerIPPort definují připojení k nserveru.net, parametr HWAddress HW adresu řídícího modulu, se kterým má být ipanel spojen Sekce [OnlinePresence] *) Sekce [OnlinePresence] definuje URL pro zobrazení okamžité přítomnosti osob v objektu (je-li instalována). Obecně však může odkazovat na libovolnou URL, která pak bude dostupná příkazem z lokálního nabídky ipanelu. Parametr Description definuje popisek příkazu Sekce [Panel] V sekci [Panel] jsou uloženy informace o viditelnosti (Visible) a poloze (Top, Left) okna ipanelu. V závislosti na hodnotě parametru Locked k nim program přistupuje dvojím způsobem: Je-li jeho hodnota rovna nule, je při spuštění ipanelu okno zobrazeno stejně jako bylo při jeho ukončení. Je-li rovna jedné, aktuální informace se při ukončení neukládá a při spuštění se načtou implicitní parametry definované při konfiguraci Sekce [Miscellaneous] Sekci [Miscellaneous] obsahuje jediný parametr SystemName, který definuje jméno systému zobrazené v titulcích oken ipanelu Sekce [Buttons] Sekce [Buttons] obsahuje jediný parametr Width, který definuje šířku tlačítek v okně ipanelu (v bodech obrazovky) Sekce [Icons] *) V sekci [Icons] jsou definovány ikony, které mají být použity pro vizualizaci hodnot registrů. Celkem je možné definovat až 500 různých ikon, které pak lze využít k vizualizaci hodnot registrů. Na každém řádku sekce je definována jedna ikona. Název parametru musí být ve formátu ve formátu IconXXX, kde XXX je pořadové číslo ikony zleva doplněné nulami na tři znaky. strana 5
