1 Střední odborná škola a střední odborné učiliště Centrum odborné přípravy Sezimovo Ústí Studijní text Tiskárny Zpracoval: Bc. Josef Čepička

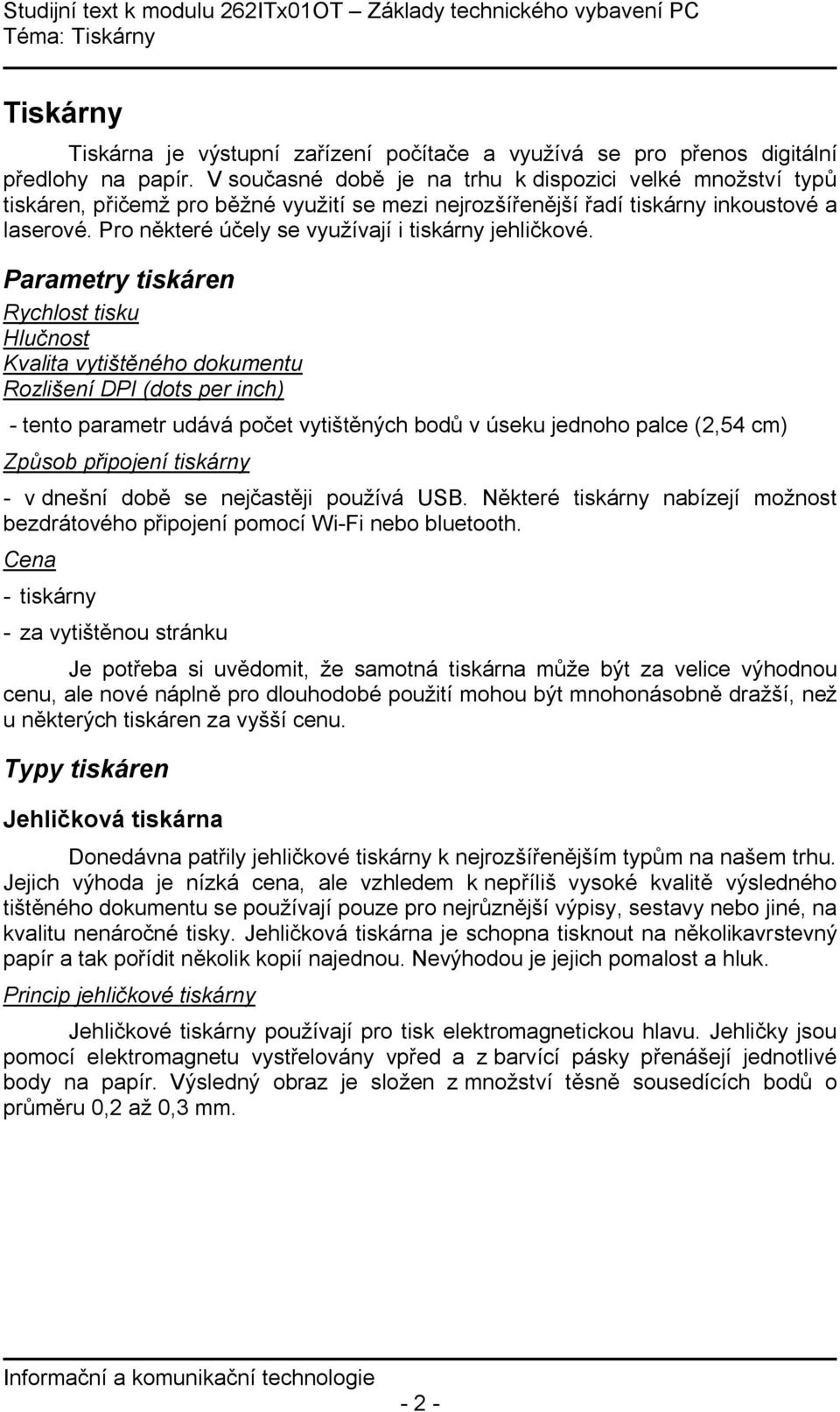

2 Tiskárny Tiskárna je výstupní zařízení počítače a využívá se pro přenos digitální předlohy na papír. V současné době je na trhu k dispozici velké množství typů tiskáren, přičemž pro běžné využití se mezi nejrozšířenější řadí tiskárny inkoustové a laserové. Pro některé účely se využívají i tiskárny jehličkové. Parametry tiskáren Rychlost tisku Hlučnost Kvalita vytištěného dokumentu Rozlišení DPI (dots per inch) - tento parametr udává počet vytištěných bodů v úseku jednoho palce (2,54 cm) Způsob připojení tiskárny - v dnešní době se nejčastěji používá USB. Některé tiskárny nabízejí možnost bezdrátového připojení pomocí Wi-Fi nebo bluetooth. Cena - tiskárny - za vytištěnou stránku Je potřeba si uvědomit, že samotná tiskárna může být za velice výhodnou cenu, ale nové náplně pro dlouhodobé použití mohou být mnohonásobně dražší, než u některých tiskáren za vyšší cenu. Typy tiskáren Jehličková tiskárna Donedávna patřily jehličkové tiskárny k nejrozšířenějším typům na našem trhu. Jejich výhoda je nízká cena, ale vzhledem k nepříliš vysoké kvalitě výsledného tištěného dokumentu se používají pouze pro nejrůznější výpisy, sestavy nebo jiné, na kvalitu nenáročné tisky. Jehličková tiskárna je schopna tisknout na několikavrstevný papír a tak pořídit několik kopií najednou. Nevýhodou je jejich pomalost a hluk. Princip jehličkové tiskárny Jehličkové tiskárny používají pro tisk elektromagnetickou hlavu. Jehličky jsou pomocí elektromagnetu vystřelovány vpřed a z barvící pásky přenášejí jednotlivé body na papír. Výsledný obraz je složen z množství těsně sousedících bodů o průměru 0,2 až 0,3 mm

Pro některé účely se využívají i tiskárny jehličkové.

3 Inkoustová tiskárna Obr.1 - Princip jehličkové tiskárny Inkoustové tiskárny jsou v dnešní době nejrozšířenější. Jejich obliba je způsobena především dostupností z hlediska ceny a kvalitou výsledného tištěného dokumentu. Za nevýhodu této technologie lze považovat menší odolnost vytištěného dokumentu, např. rozpití nebo rozmazání. Relativní nevýhodou inkoustových tiskáren je i pomalá rychlost tisku a inkoustové náplně nejsou nejlevnější. Pokud se tiskárna dlouhodobě nevyužívá, může se stát, že inkoust v tryskách zaschne a náplň je znehodnocena. Princip inkoustové tiskárny Základním prvkem inkoustové tiskárny je tisková hlavice. Toto zařízení se skládá z patrony obsahující speciální inkoust a hlavy, která inkoust přenáší na papír. Hlavice je umístěna na ramenu a pohybuje se v podélném směru nad papírem. Inkoust je na papír vstřikován pomocí malých otvorů v tiskové hlavě tzv. komůrky, které jsou zakončeny tryskami. V momentě, kdy inkoustová kapka opustí komůrku, vznikne podtlak a nový inkoust se opět natáhne do trysek. Za normálních teplot je inkoust na konci trysky hustý a proto tryskou samovolně neprojde

rozpití nebo rozmazání. Relativní nevýhodou inkoustových tiskáren je i pomalá rychlost tisku a inkoustové náplně nejsou nejlevnější.

4 V každé komůrce je odporový drát. Jestliže má daná tryska vytvořit kapku na papír, tak se do odporového drátu vyšle napěťový pulz dlouhý 3 až 5 mikrosekund, který rozehřeje drát až na 400 C. Inkoust v okolí se začne prudce vařit a vzniká tak bublina inkoustových par. Tím se zvýší tlak v komůrce a kapka inkoustu je z komůrky vypuzena rychlostí 10m/s. Výsledný obraz je tedy složen z malých teček, které jsou velice přesně a kvalitně naneseny. Kvalita tisku je 600, ale i více dpi. Laserová tiskárna Obr.2 - Princip inkoustové tiskárny Tisk laserové tiskárny je jednoznačně považován za jeden z nejkvalitnějších způsobů tisku vůbec. Výhodou laserových tiskáren je především kvalitní a rychlý tisk. Za nevýhodu lze považovat vyšší pořizovací cenu. V přepočtu na jednu stránku je ale tisk poměrně levný. Princip inkoustové tiskárny Princip je založen na využití statického náboje. Základem laserové tiskárny je selenový válec, který je nabit po celém povrchu statickým nábojem. Válec se otáčí konstantními otáčkami a prostřednictvím optické soustavy a laserového paprsku se na válec vysvítí požadovaná předloha. Na místech nasvícených laserovým paprskem ztratí válec náboj a při styku s tonerem (speciální prášková barva) se obarví jen tato vysvícená místa. Toner má stejný náboj jako původní povrch válce a proto je přitahován pouze na vysvícená místa. V další fázi otáčení je toner přenesen na papír, který má opačný statický náboj. Aby prášek na papír kvalitně přilnul, prochází papír před opuštěním tiskárny zažehlovacím válcem, který při teplotě 200 C prášek do papíru zapeče

Výsledný obraz je tedy složen z malých teček, které jsou velice přesně a kvalitně naneseny. Kvalita tisku je 600, ale i více dpi. Laserová tiskárna Obr.

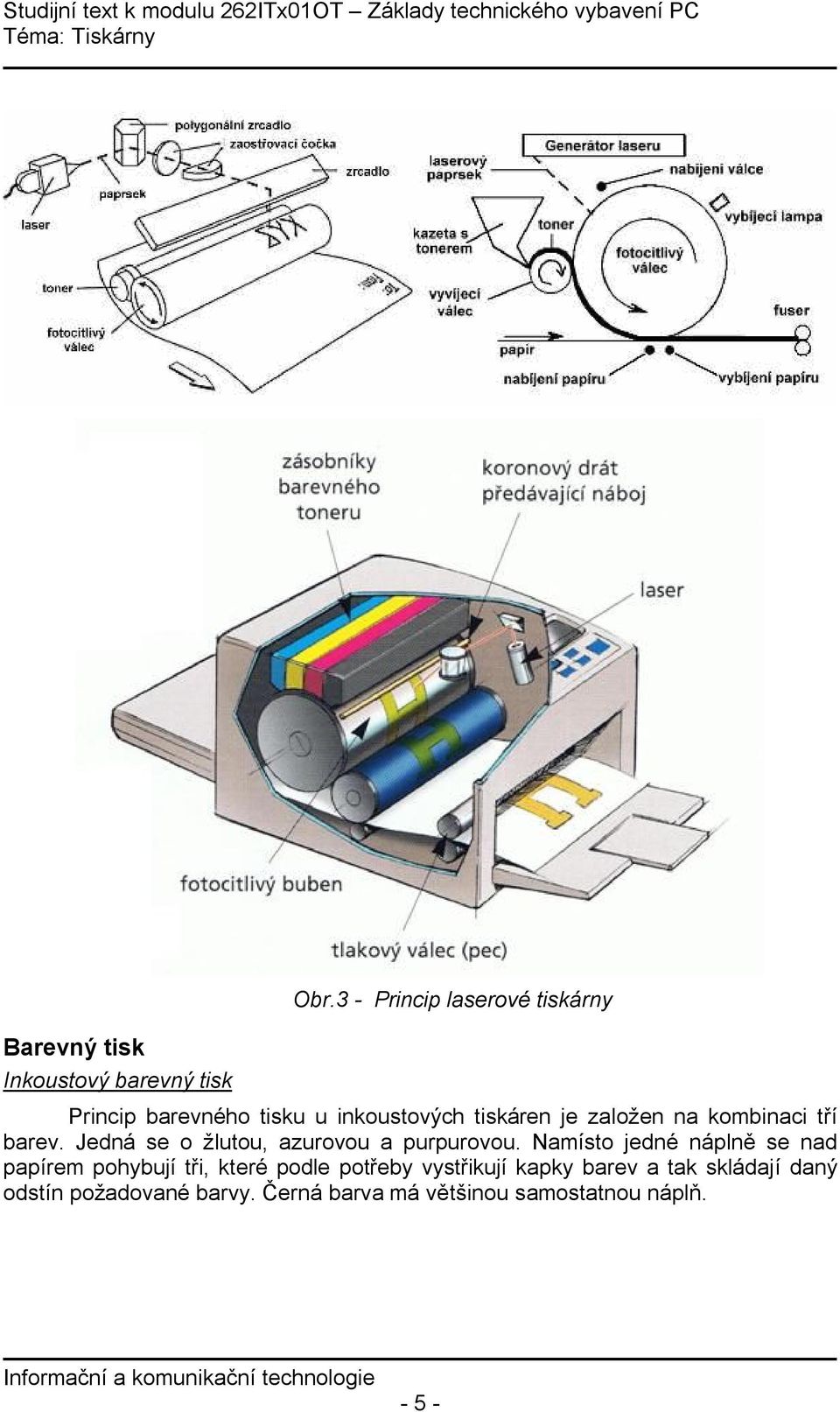

5 Barevný tisk Inkoustový barevný tisk Obr.3 - Princip laserové tiskárny Princip barevného tisku u inkoustových tiskáren je založen na kombinaci tří barev. Jedná se o žlutou, azurovou a purpurovou. Namísto jedné náplně se nad papírem pohybují tři, které podle potřeby vystřikují kapky barev a tak skládají daný odstín požadované barvy. Černá barva má většinou samostatnou náplň

kombinaci tří barev. Jedná se o žlutou, azurovou a purpurovou.

6 Laserový barevný tisk U laserových barevných tiskáren je princip obdobný jako u inkoustové tiskárny. Na rozdíl od černobílé laserové tiskárny je nutné, aby papír prošel třemi válci, které přenesou potřebnou dávku barevného (žlutého, azurového nebo purpurového) toneru na papír. Plottery Obr.4 Barevný model (žlutá, azurová a purpurová) Zařízení, která se využívají zejména v konstrukčních oborech, jako je strojírenství nebo stavebnictví. Umožňují tisk na velké formáty (A0, A1). U těchto tiskáren se využívá podobného principu jako u inkoustových tiskáren. U laserové technologie by bylo nutné vyrobit velký válec a optické zařízení velkoformátová tiskárna by byla neobyčejně drahá. Princip plotteru Základní jednotkou je pero, které je uchyceno na speciálním ramenu. Rameno s perem se pohybuje v osách x a y. Klasické plottery z principu neumí vytisknout víc než výkres skládající se pouze z čar, šrafování a křivek, zato ovšem s velkou přesností. Obr.5 - Plotter - 6 -

4 Barevný model (žlutá, azurová a purpurová) Zařízení, která se využívají zejména v konstrukčních oborech, jako je strojírenství nebo stavebnictví. Umožňují tisk na velké formáty (A0, A1).
