1 Semestrální práce z předmětu Kartografická polygrafie a reprografie Digitální tisk princip a vývoj Pavel Stelšovský a Miroslav Těhle 2009

2 Obsah Jehličkové tiskárny Inkoustové tiskárny Tepelné tiskárny Laserové tiskárny

3 Jehličkové tiskárny: Tyto tiskárny používají k tisku tiskovou hlavu, která se pohybuje ze strany na stranu po listu papíru a přes barvící pásku, která je naplněna inkoustem se na papír otisknou jemné body. Lze si to také představit jako klasický psací stroj ovšem s tím rozdílem, že si můžeme vybírat různé druhy písma, nebo popřípadě tisknout obrázky. Protože se při tisku využívá mechanického tlaku, tak tyto tiskárny mohou vytvářet kopii průpisem (tzv. přes kopírák).

Lze si to také představit jako klasický psací stroj ovšem s tím rozdílem, že si můžeme vybírat různé druhy písma,

5 Použití jehličkové tiskárny dnes: Jehličkové tiskárny se již moc nevyužívají, neboť kvalitou tisku nemůžou konkurovat inkoustovým nebo laserovým tiskárnám, můžeme je najít v zařízeních jako jsou pokladny, bankomaty, nebo prodejní terminály a to proto, že jsou více odolné vůči zhoršeným provozním podmínkám. Výhody jsou, že tyto tiskárny mají velmi nízké náklady na tisk a tisková páska se opotřebovává postupně a proto nedojde najednou. Stejně tak je často používán tzv. nekonečný papír s boční perforací, který může být tenčí (a tím i levnější) a jeho vedení tiskárnou je spolehlivější.

6 Inkoustové tiskárny: Princip tisku je založen na tom, že inkoust je na papír vymršťován velkou rychlostí v podobě kapek o velikosti 35 pl. Objem kapek má na kvalitu tisku velký vliv, některé tiskárny mají funkci měnitelného objemu kapek. Rychlost kapek se pohybuje mezi 50 a 100 km/h, vzdálenost mezi listem papíru a tiskovou hlavou je zhruba 1 mm.

Objem kapek má na kvalitu tisku velký vliv, některé tiskárny mají funkci měnitelného

7 Termální inkoustové tiskány: V termální inkoustové tiskárně pracuje tisková hlava s tepelnými tělísky zahřívajícími inkoust. Při zahřátí vznikne v trysce bublina, která způsobí vymrštění inkoustové kapky na papír.

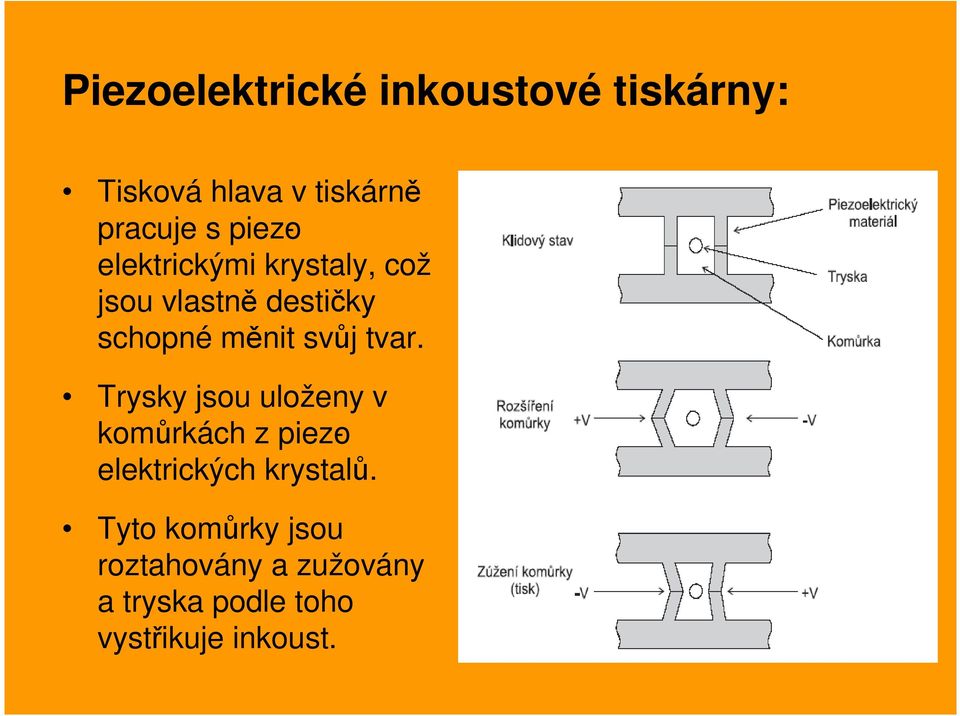

8 Piezoelektrické inkoustové tiskárny: Tisková hlava v tiskárně pracuje s piezoelektrickými krystaly, což jsou vlastně destičky schopné měnit svůj tvar. Trysky jsou uloženy v komůrkách z piezoelektrických krystalů. Tyto komůrky jsou roztahovány a zužovány a tryska podle toho vystřikuje inkoust.

tvar. Trysky jsou uloženy v komůrkách z piezoelektrických krystalů.

9 Voskové inkoustové tiskárny: Způsob tisku se podobá tisku termální inkoustové tiskárny, rozdíl je však v inkoustu. Ve voskových inkoustových tiskárnách je místo tekutého inkoustu užíván speciální vosk. Tiskárny se liší i tím, že dokáží namíchat potřebnou barvu bodu i bez nutnosti překrývání rastrů. Tisk je kvalitnější a také podání barev je živější.

Ve voskových inkoustových tiskárnách je místo tekutého inkoustu užíván speciální vosk.

10 Přímý tisk: Tepelné tiskárny: Základem je tisková hlava, která je vybavena řadou polovodičových topných tělísek, která odpovídají jedné rastrové řádce tištěného obrazu. Každé topné tělísko může být vybaveno samostatným regulačním obvodem, který umožňuje rychlé dosažení požadované teploty a zabraňuje přehřátí tělíska. Tisk se provádí na speciálně upravený papír v místě ohřevu se změní barva papíru.

Každé topné tělísko může být vybaveno samostatným regulačním obvodem, který umožňuje rychlé

11 Termotransferový tisk: Princip je stejný jako u přímého termálního tisku, jen je mezi hlavou a papírem speciální fólie, ze které se barva teplem přenese na potiskované medium. K přenosu barvy na papír dojde pouze v místech, kde je barvivo tepelnou tiskovou hlavou roztaveno. Při barevném tisku jsou na nosné fólii střídavě naneseny proužky s barvivem v základních barvách (CMYK). Tisk se provádí postupně čtyřmi průchody papíru tiskárnou, při každém průchodu se fólie s barvivem posune a nastaví nad tiskovou hlavu další barevný proužek.

K přenosu barvy na papír dojde pouze v místech, kde je barvivo tepelnou tiskovou hlavou roztaveno.

12 Laserové tiskárny: Hlavní součástí laserové tiskárny je kovový válec, který je pokryt vrstvou polovodiče, obvykle to bývá selen Mechanický stěrač setře zbytky toneru a žárovka odstraní náboj z předchozí fáze tisku, poté je povrch válce nabit z korony. V bodech, které se mají tisknout je válec osvícen laserem, tím je odpor polovodiče v bodě snížen a náboj z povrchu se vybije do středu válce. Toner (suchý jemný prášek) je vlivem otáčení válce nabit na stejnou polaritu jako povrch válce a přilne k válci pouze na místech, kde byl odstraněn náboj.

V bodech, které se mají tisknout je válec osvícen laserem, tím je odpor polovodiče v bodě snížen a náboj z povrchu se vybije do středu

13 V ostatních místech je toner od válce odpuzován, protože má stejnou polaritu. Následně se toner přenese z válce na papír, který je nabit na opačnou hodnotu než povrch válce. Papír se pod válec dostane ze vstupního zásobníku a je nabit opačným nábojem než povrch válce a toner. Toner se z míst na válci s neutrálním nábojem přenese na papír, který je nabit nábojem opačným. Dále je toner pomocí vysoké teploty a tlaku roztaven a zapečen do papíru a následně je z papíru sejmut

Papír se pod válec dostane ze vstupního zásobníku a je nabit opačným nábojem než povrch válce a toner.

15 Varianty tiskáren: Laserová s deflektorem: Laserový paprsek prochází deflektorem, což je součástka, která v závislosti na přivedeném napětí propouští nebo nepropouští světlo (laserový paprsek). Napětí přivedené do deflektoru je obrazem bitmapy tištěné stránky. Rotující zrcátko (hranol) rozprostírá paprsek po celé šířce válce. LED: V LED tiskárně je celá soustava laseru a příslušné optiky nahrazena řadou nebo maticí LED v těsné blízkosti válce a pokrývající celou jeho šířku. Každá z těchto diod ozařuje na válci jeden bod ze vstupní bitmapy.

Rotující zrcátko (hranol) rozprostírá paprsek po celé šířce válce.

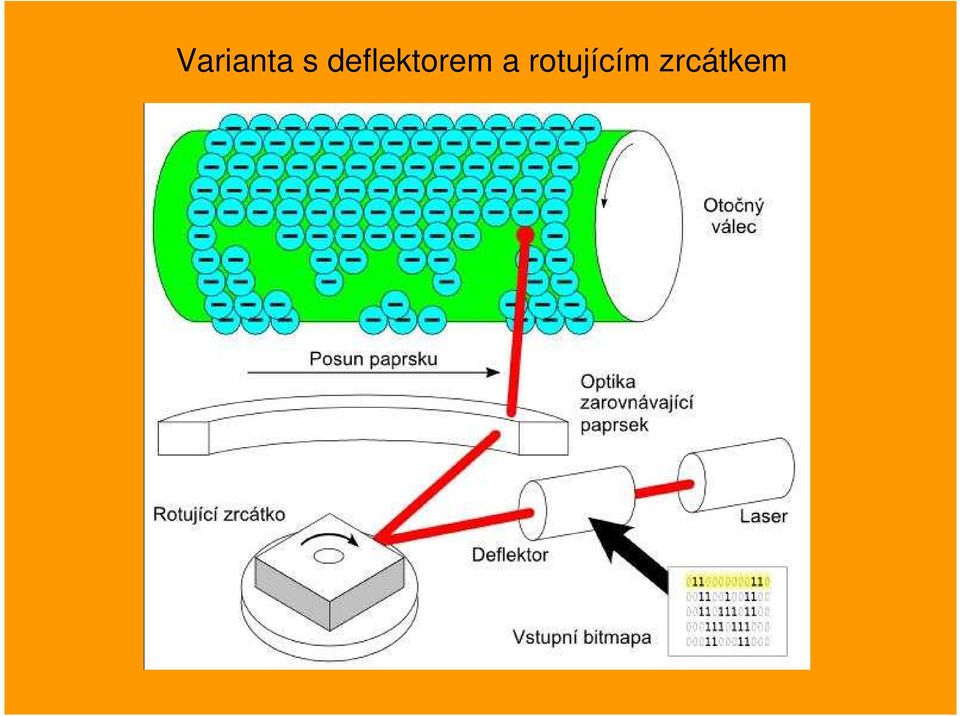

16 Varianta s deflektorem a rotujícím zrcátkem

17 Použité zdroje a literatura: [1] WWW stránky, [online], [cit ], URL: [2] NAVRÁTIL, V.: WWW stránky, [online], [cit ], URL: [3] WWW stránky, [online], [cit ], URL: [4] WWW stránky, [online], [cit ], URL: [5] WWW stránky, [online], [cit ], URL:

2008-05-26], URL: http://cs.wikipedia.org/wiki/laserov%c3%a1_tisk%c3%a1rna [4] WWW stránky, [online], [cit. 2008-05-26], URL: http://cs.wikipedia.org/wiki/inkoustov%c3%a1_tisk%c3%a1rna [5] WWW stránky, [online], [cit.
