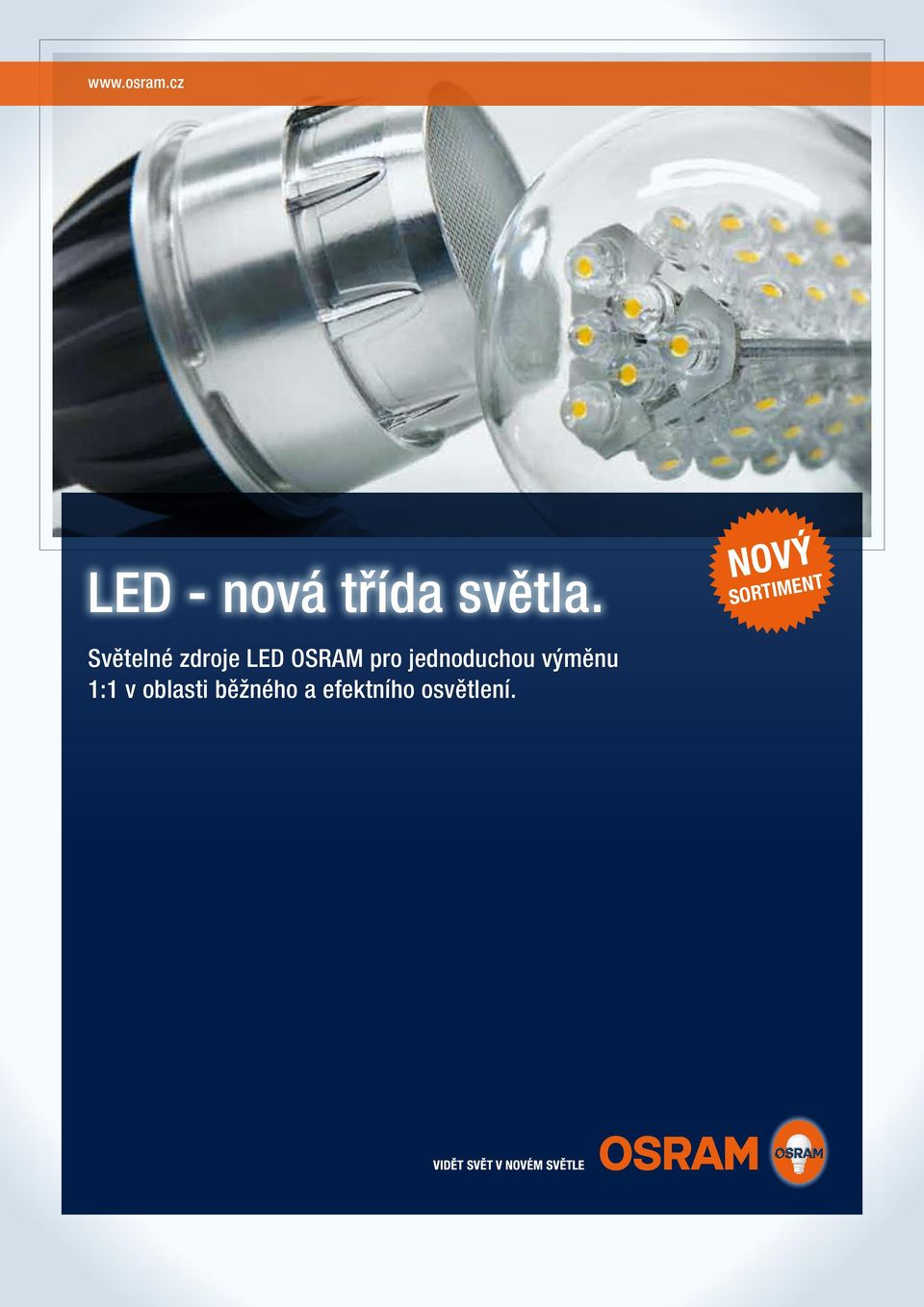

1 LED - nová třída světla. NOVÝ SORTIMENT Světelné zdroje LED OSRAM pro jednoduchou výměnu 1:1 v oblasti běžného a efektního osvětlení.

2 NOVÁ TŘÍDA SVĚTLA Vítejte v budoucnosti. LED w tři písmena jsou pro specialisty společnosti OSRAM synonymem budoucnosti osvětlování. Protože vysoce kvalitní LED produkty značky OSRAM jsou nejen bezkonkurenčně efektivní a trvanlivé, ale také velmi mnohostranné. V oblasti běžného osvětlení nahrazují světelné zdroje LED značky OSRAM poskytující vynikající světlo už dnes klasické žárovky do 60 wattů s jednoduchou výměnou 1:1. A pokud jde o náladové osvětlení, umožňuje OSRAM díky svým mnoha barevným nebo barevně proměnlivým světelným zdrojům LED téměř neomezený prostor pro tvořivost. Inovační sortiment LED doplňují speciální světelné zdroje pro domácnosti a zábavní průmysl. Jak vidíte, budoucnost osvětlování právě začala srdečně Vás v ní vítáme! 2 3

3 HLAVNÍ VLASTNOSTI LED Opravdová inovace. Světelné zdroje LED značky OSRAM nejsou prostě jen moderní či stylové, ale díky své mimořádné kvalitě nabízejí také skutečně mnoho hmatatelných výhod. Z pohledu trvanlivosti a kvality světla, hospodárnosti a ekologičnosti ukazují světelné zdroje LED značky OSRAM hluboko do budoucnosti a tím si právem zaslouží, tak jako jen velmi málo dalších technologií, označení inovace. Běžné osvětlení Nová úroveň z pohledu kvality: bez UV nebo blízkého infračerveného záření minimální zahřívání intenzita osvětlení 100 % okamžitě po rozsvícení až i více spínacích cyklů bílé světlo s dobrým podáním barev teplá bílá barva světla podobná klasické žárovce odolnost proti nárazům a vibracím v mnoha tvarech a s různými paticemi pro jednoduchou výměnu 1:1 Nová úroveň z pohledu ochrany životního prostředí alespoň o 80 % méně emisí CO2 oproti srovnatelným klasickým a halogenovým žárovkám vynikající ekologická bilance díky nízké energetické náročnosti výroby a nízké spotřebě energie při provozu bez obsahu rtuti méně odpadů a malá spotřeba zdrojů díky extrémně dlouhé životnosti Nová úroveň z pohledu efektivnosti: úspora energie alespoň 80 % oproti srovnatelné klasické žárovce životnost až 25 i více let díky výměně 1:1 bez potřeby jakýchkoli změn napájecí soustavy snížení nákladů na klimatizaci díky minimálnímu zahřívání Příklad: výpočet hospodárnosti při profesionálním použití - 24 měsíců Typ světelného zdroje CLASSIC PARATHOM Úspora A 60 W CL A 60 (12 W) díky PARATHOM Počet svět. zdrojů 1 ks 1 ks Příkon světelného zdroje 60 W 12 W Střední životnost 1,000 h 25,000 h Doba provozu v prodejně 6 dnů à 11 hod. ž h/rok až h/rok Náklady na nový svět. zdroj např F/ks F/ks Náklady na výměnu svět. zdroje např F/ks 2.00 F/ks Sazba elektrické energie 0.17 F/kWh 0.17 F/kWh Faktor CO kg CO 2 /kwh 0.5 kg CO 2 /kwh Instalovaný příkon 0.06 kw kw Hodiny provozu po 24 měsících 7,000 h 7,000 h Celkový počet potřebných svět. zdrojů 8 ks 1 ks 7 ks Náklady na nové svět. zdroje a jejich výměnu F F Spotřeba el. energie po 24 měsících 420 kwh 84 kwh 336 kwh Náklady na el. energii po 24 měsících F F Celkové náklady po 24 měsících F F J Emise CO2 po 24 měsících 210 kg CO 2 42 kg CO kg CO 2 Efektní osvětlení Speciální světelné zdroje O úspornosti světelných zdrojů LED se dozvíte více na: 4 5

4 OBLASTI POUŽITÍ Bezkonkurenční v mnoha oblastech. Díky širokému sortimentu výrobků OSRAM mohou již nyní světelné zdroje LED v mnoha různých oblastech nahrazovat klasické či halogenové žárovky. Jak při soukromém domácím použití, tak v profesionálních oblastech například v gastronomii, zábavních parcích nebo při osvětlování prodejen či v muzeích, využijí světelné zdroje LED značky OSRAM vždy své trumfy - a to jak při běžném osvětlování, tak při efektním i náladovém osvětlování. HOME. LED uvnitř svých vlastních čtyř stěn: technologie budoucnosti, příjemná nálada. SHOP. Dokonalé osvětlení prodejních prostor. Se světelnými zdroji PARATHOM LED Reflektor a Classic LED předvedete své výrobky v tom nejlepším světle. HOSPITALITY. Moderní, příjemné a vysoce efektivní. Se světelnými zdroji PARATHOM LED mohou gastronomické podniky prostírat svým hostům maximálně příjemné osvětlení a to při minimálních provozních nákladech. SPECIAL. Silnou stránkou je zde zábava. V zábavních parcích a při veřejných slavnostech fascinují úsporné světelné zdroje PARATHOM DECO a SPECIAL stejnou měrou návštěvníky i provozovatele. A světelné zdroje LED značky OSRAM nachází své využití i v oblasti speciálního osvětlení, např. v chladničkách. 6 7

5 SVĚTELNÉ ZDROJE LED OSRAM PRO BĚŽNÉ OSVĚTLENÍ ÚSPORA ENERGIE MINimálně 80 % Klasické tvary, promyšlená technika. Světelné zdroje LED OSRAM pro běžné osvětlení V oblasti běžného osvětlení mohou světelné zdroje LED PARATHOM značky OSRAM ve většině případů nahradit konvenční a halogenové žárovky do 60 wattů. Správnou světelnou atmosféru přitom zajišťují dvě vysoce kvalitní barvy světla: stimulující studená bílá/daylight (studená bílá / barva denního světla) pro pracovní prostory a teplá bílá (teplá bílá) pro příjemné osvětlení obytných prostor. Se světelnými zdroji LED PARATHOM lze ušetřit mnoho energie a aktivně chránit životní prostředí. Kromě všeobecných výhod světelných zdrojů LED značky OSRAM (viz stranu 4/5) následuje přehled hlavních vlastností jednotlivých výrobků: 1/2/3 PARATHOM CLASSIC A 15/25/40/60/80 CLASSIC A 15: vhodné pro vnitřní i venkovní použití CLASSIC A 40: s OSRAM Golden DRAGON Plus LED, CLASSIC A 60 a 80: stmívání v rozsahu 100 % a mimořádně vysoký měrný světelný výkon až 806 lm, žárovka 15 W Classic A 15 žárovka 25 W Classic A 25 žárovka 40 W Classic A 40, A 25 žárovka 60 W Classic A 60, A 80 4/5 PARATHOM CLASSIC B 15/25 CLASSIC B 15: vhodné pro vnitřní i venkovní použití CLASSIC B 25: s OSRAM Golden DRAGON Plus LED, žárovka 15 W Classic B 15 žárovka 25 W Classic B 25 6/7/8 PARATHOM CLASSIC P 15/25 CLASSIC P 15: vhodné pro vnitřní i venkovní použití žárovka 15 W Classic P 15 žárovka 25 W Classic P 25 9/10 PARATHOM Globe G95 15/40 G95 15: vhodné pro vnitřní i venkovní použití G95 40: mimořádně vysoký měrný světelný výkon (až 500 lm) a atraktivní vzhled žárovka 15 W Globe 15 žárovka 40 W Globe 40 11/12 PARATHOM R50 25 and 40 Střední životnost 25 let 1 Bezproblémová výměna 1:1 díky stejným rozměrům jako u standardní směrové žárovky R50 žárovka 25 W R50 25 žárovka 40 W R /14 PARATHOM PAR16 20 Střední životnost 35 let 2 Úhel vyzařování 35 Verze s paticí GU10 optimální pro stávající halogenová svítidla halogenová žárovka 20 W PAR /16 PARATHOM PAR16 35 and 50 Střední životnost 25 let 1 Vysoký měrný světelný výkon (až 950 cd s úhlem vyzařování 35 ) Tvar odpovídá standardní halogenové reflektorové žárovce o průměru 50 mm Možnost stmívání halogenová žárovka 35 W PAR16 35 halogenová žárovka 50 W PAR PARATHOM PAR20 35 and 50 Možnost stmívání Tvar odpovídá standardní halogenové žárovce PAR20 o průměru cca 65 mm halogenová žárovka 35 W PAR20 35 halogenová žárovka 50 W PAR /19 PARATHOM MR16 20 and 35 Střední životnost 25 let 1 Možnost stmívání Možnost nízkonapěťového provozu s konvenčním nebo elektronickým předřadníkem (Advanced také s HTM) 3 Vysoký měrný světelný výkon (až cd s úhlem vyzařování 36 ) Optimální pro výměnu ve stávajících nízkonapěťových halogenových reflektorových svítidlech MR16 20 a 20 Advanced: bezproblémová výměna díky stejným rozměrům jako u halogenových žárovek MR16 MR16 Advanced halogenová žárovka 20 W MR16 20 halogenová žárovka 35 W MR Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin. 2 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin. 3 Viz stranu 23, Know-how: transformátory. 8 9

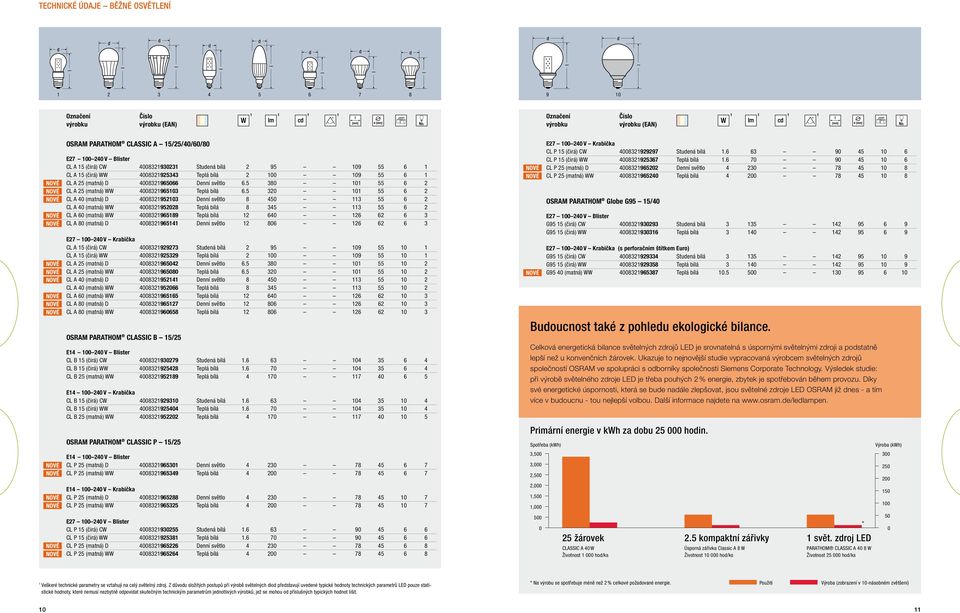

6 TECHNICKÉ ÚDAJE BĚŽNÉ OSVĚTLENÍ (EAN) (EAN) OSRAM PARATHOM CLASSIC A 15/25/40/60/80 CL A 15 (čirá) CW Studená bílá CL A 15 (čirá) WW Teplá bílá CL A 25 (matná) D Denní světlo CL A 25 (matná) WW Teplá bílá CL A 40 (matná) D Denní světlo CL A 40 (matná) WW Teplá bílá CL A 60 (matná) WW Teplá bílá CL A 80 (matná) D Denní světlo CL A 15 (čirá) CW Studená bílá CL A 15 (čirá) WW Teplá bílá CL A 25 (matná) D Denní světlo CL A 25 (matná) WW Teplá bílá CL A 40 (matná) D Denní světlo CL A 40 (matná) WW Teplá bílá CL A 60 (matná) WW Teplá bílá CL A 80 (matná) D Denní světlo CL A 80 (matná) WW Teplá bílá OSRAM PARATHOM CLASSIC B 15/25 E V Blister CL B 15 (čirá) CW Studená bílá CL B 15 (čirá) WW Teplá bílá CL B 25 (matná) WW Teplá bílá E V Krabička CL B 15 (čirá) CW Studená bílá CL B 15 (čirá) WW Teplá bílá CL B 25 (matná) WW Teplá bílá OSRAM PARATHOM CLASSIC P 15/25 E V Blister CL P 25 (matná) D Denní světlo CL P 25 (matná) WW Teplá bílá E V Krabička CL P 25 (matná) D Denní světlo CL P 25 (matná) WW Teplá bílá CL P 15 (čirá) CW Studená bílá CL P 15 (čirá) WW Teplá bílá CL P 25 (matná) D Denní světlo CL P 25 (matná) WW Teplá bílá CL P 15 (čirá) CW Studená bílá CL P 15 (čirá) WW Teplá bílá CL P 25 (matná) D Denní světlo CL P 25 (matná) WW Teplá bílá OSRAM PARATHOM Globe G95 15/40 G95 15 (čirá) CW Studená bílá G95 15 (čirá) WW Teplá bílá (s perforačním štítkem Euro) G95 15 (čirá) CW Studená bílá G95 15 (čirá) WW Teplá bílá G95 40 (matná) WW Teplá bílá Budoucnost také z pohledu ekologické bilance. Celková energetická bilance světelných zdrojů LED je srovnatelná s úspornými světelnými zdroji a podstatně lepší než u konvenčních žárovek. Ukazuje to nejnovější studie vypracovaná výrobcem světelných zdrojů společností OSRAM ve spolupráci s odborníky společnosti Siemens Corporate Technology. Výsledek studie: při výrobě světelného zdroje LED je třeba pouhých 2 % energie, zbytek je spotřebován během provozu. Díky své energetické úspornosti, která se bude nadále zlepšovat, jsou světelné zdroje LED OSRAM již dnes - a tím více v budoucnu - tou nejlepší volbou. Další informace najdete na Primární energie v kwh za dobu hodin. Spotřeba (kwh) 3,500 3,000 2,500 2,000 1,500 1, žárovek CLASSIC A 40 W Životnost hod/ks 2.5 kompaktní zářivky Úsporná zářivka Classic A 8 W Životnost hod/ks 1 svět. zdroj LED PARATHOM CLASSIC A 40 8 W Životnost hod/ks * Výroba (kwh) Veškeré technické parametry se vztahují na celý světelný zdroj. Z důvodu složitých postupů při výrobě světelných diod představují uvedené typické hodnoty technických parametrů LED pouze statistické hodnoty, které nemusí nezbytně odpovídat skutečným technickým parametrům jednotlivých výrobků, jež se mohou od příslušných typických hodnot lišit. * Na výrobu se spotřebuje méně než 2 % celkové požadované energie. Použití Výroba (zobrazení v 10-násobném zvětšení) 10 11

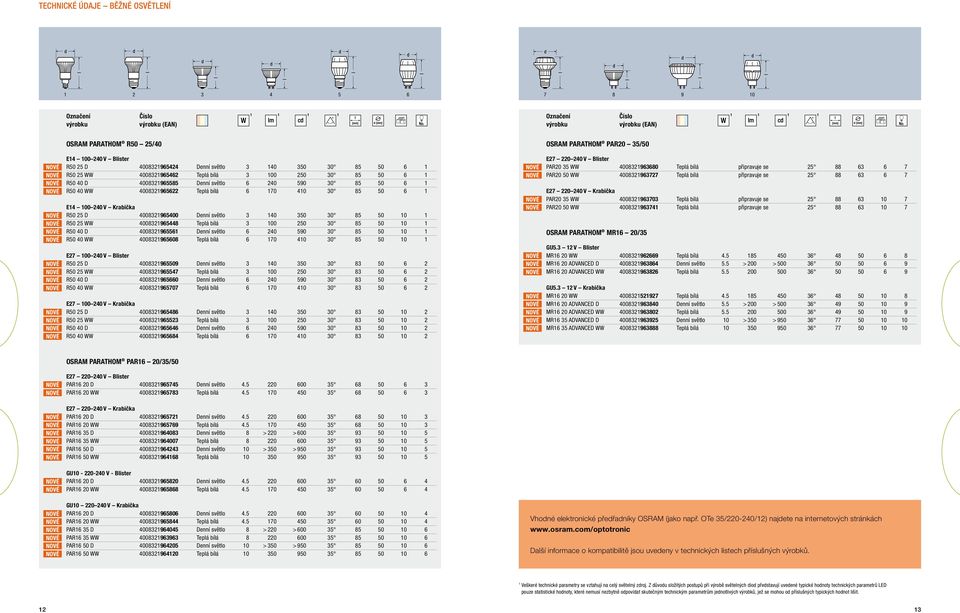

7 TECHNICKÉ ÚDAJE BĚŽNÉ OSVĚTLENÍ (EAN) (EAN) OSRAM PARATHOM R50 25/40 OSRAM PARATHOM PAR20 35/50 E V Blister R50 25 D Denní světlo R50 25 WW Teplá bílá R50 40 D Denní světlo R50 40 WW Teplá bílá E V Krabička R50 25 D Denní světlo R50 25 WW Teplá bílá R50 40 D Denní světlo R50 40 WW Teplá bílá R50 25 D Denní světlo R50 25 WW Teplá bílá R50 40 D Denní světlo R50 40 WW Teplá bílá R50 25 D Denní světlo R50 25 WW Teplá bílá R50 40 D Denní světlo R50 40 WW Teplá bílá E V Blister PAR20 35 WW Teplá bílá připravuje se PAR20 50 WW Teplá bílá připravuje se E V Krabička PAR20 35 WW Teplá bílá připravuje se PAR20 50 WW Teplá bílá připravuje se OSRAM PARATHOM MR16 20/35 GU V Blister MR16 20 WW Teplá bílá MR16 20 ADVANCED D Denní světlo 5.5 > 200 > MR16 20 ADVANCED WW Teplá bílá GU V Krabička MR16 20 WW Teplá bílá MR16 20 ADVANCED D Denní světlo 5.5 > 200 > MR16 20 ADVANCED WW Teplá bílá MR16 35 ADVANCED D Denní světlo 10 > 350 > MR16 35 ADVANCED WW Teplá bílá OSRAM PARATHOM PAR16 20/35/50 E V Blister PAR16 20 D Denní světlo PAR16 20 WW Teplá bílá E V Krabička PAR16 20 D Denní světlo PAR16 20 WW Teplá bílá PAR16 35 D Denní světlo 8 > 220 > PAR16 35 WW Teplá bílá PAR16 50 D Denní světlo 10 > 350 > PAR16 50 WW Teplá bílá GU V - Blister PAR16 20 D Denní světlo PAR16 20 WW Teplá bílá GU V Krabička PAR16 20 D Denní světlo PAR16 20 WW Teplá bílá PAR16 35 D Denní světlo 8 > 220 > PAR16 35 WW Teplá bílá PAR16 50 D Denní světlo 10 > 350 > PAR16 50 WW Teplá bílá Vhodné elektronické předřadníky OSRAM (jako např. OTe 35/ /12) najdete na internetových stránkách Další informace o kompatibilitě jsou uvedeny v technických listech příslušných výrobků. 1 Veškeré technické parametry se vztahují na celý světelný zdroj. Z důvodu složitých postupů při výrobě světelných diod představují uvedené typické hodnoty technických parametrů LED pouze statistické hodnoty, které nemusí nezbytně odpovídat skutečným technickým parametrům jednotlivých výrobků, jež se mohou od příslušných typických hodnot lišit

8 SVĚTELNÉ ZDROJE LED OSRAM PRO EFEKTNÍ OSVĚTLENÍ Nálady plné barev. Světelné zdroje LED OSRAM pro efektní osvětlení Se světelnými zdroji PARATHOM DECO LED pro vnitřní i venkovní použití je svět konečně pestřejší. Bílá, červená, žlutá, zelená a modrá barva světla přinese kamkoli tu správnou atmosféru. Zvláštní akcenty vytváří v první řadě barevně proměnlivá verze poskytující syté barvy, plynulé přechody a inovační technologii Color Stop, díky níž lze dosáhnout požadované nálady naprosto jednoduše dvojím stiskem vypínače. Kromě všeobecných výhod světelných zdrojů LED značky OSRAM (viz strana 4/5) následuje přehled hlavních vlastností jednotlivých výrobků: PARATHOM DECO R50 40 Střední životnost až 15 let 2 Směrové akcentové osvětlení s úhlem vyzařování 15 V barvách modrá, zelená, červená a žlutá 1 PARATHOM DECO CLASSIC A Vhodné pro vnitřní i venkovní použití V barvách bílá, modrá, zelená, červená a žlutá a ve verzi Colorchange (proměnlivé barvy) Colorchange (proměnlivé barvy) s technologií Color Stop: požadovaná barva se nastavuje dvojím stiskem vypínače 3/4 PARATHOM DECO CLASSIC P Vhodné pro vnitřní i venkovní použití V barvách bílá, modrá, zelená, červená a žlutá a ve verzi Colorchange (proměnlivé barvy) Colorchange (proměnlivé barvy) s technologií Color Stop: požadovaná barva se nastavuje dvojím stiskem vypínače 7/8 PARTHOM DECO PAR16 10 Střední životnost až 20 let 3 Směrové akcentové osvětlení s úhlem vyzařování 20 V barvách bílá, modrá, zelená, červená a žlutá Barva světla Warm Bílá (teplá bílá) nebo Daylight (denní světlo): s OSRAM Golden DRAGON Plus LED a střední životností celých 25 let 1 S paticí E27 nebo GU10 9/10 DECOSPOT PAR 16 Směrové akcentové osvětlení s úhlem vyzařování 12 /20 V barvách bílá, modrá, zelená, červená a ve verzi Colorchange (proměnlivé barvy) S paticí E14 nebo GU10 2 PARATHOM DECO CLASSIC B Vhodné pro vnitřní i venkovní použití V barvách bílá, modrá, zelená, červená a žlutá a ve verzi Colorchange (proměnlivé barvy) Colorchange (proměnlivé barvy) s technologií Color Stop: požadovaná barva se nastavuje dvojím stiskem vypínače 5 PARATHOM DECO CLASSIC Globe Vhodné pro vnitřní i venkovní použití V barvách modrá, zelená, červená a žlutá a ve verzi Colorchange (proměnlivé barvy) 1 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin. 2 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin. 3 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin

9 Technické údaje - efektní osvětlení (EAN)) OSRAM PARATHOM DECO CLASSIC A E V Blister DECO CL A (matná) WW Teplá bílá DECO CL A (matná) CC/CS Proměnlivá DECO CL A (matná) BL Modrá DECO CL A (matná) GN Zelená DECO CL A (matná) RD Červená DECO CL A (matná) YE Žlutá E V Krabička DECO CL A (matná) WW Teplá bílá DECO CL A (matná) CC/CS Proměnlivá DECO CL A (matná) BL Modrá DECO CL A (matná) GN Zelená DECO CL A (matná) RD Červená DECO CL A (matná) YE Žlutá (EAN)) OSRAM PARATHOM DECO CLASSIC P E V Blister DECO CL P (matná) WW Teplá bílá DECO CL P (matná) CC/CS Proměnlivá DECO CL P (matná) BL Modrá DECO CL P (matná) GN Zelená DECO CL P (matná) RD Červená DECO CL P (matná) YE Žlutá E V Krabička DECO CL P (matná) WW Teplá bílá DECO CL P (matná) CC/CS Proměnlivá DECO CL P (matná) BL Modrá DECO CL P (matná) GN Zelená DECO CL P (matná) RD Červená DECO CL P (matná) YE Žlutá OSRAM PARATHOM DECO CLASSIC B E V Blister DECO CL B (matná) WW Teplá bílá E V Blister DECO CL B (matná) CC/CS Proměnlivá DECO CL B (matná) BL Modrá DECO CL B (matná) GN Zelená DECO CL B (matná) RD Červená DECO CL B (matná) YE Žlutá E V Krabička DECO CL B (matná) WW Teplá bílá E V Krabička DECO CL B (matná) CC/CS Proměnlivá DECO CL B (matná) BL Modrá DECO CL B (matná) GN Zelená DECO CL B (matná) RD Červená DECO CL B (matná) YE Žlutá OSRAM PARATHOM DECO Globe DECO G95 (matná) CC Proměnlivá DECO G95 (matná) BL Modrá DECO G95 (matná) GN Zelená DECO G95 (matná) RD Červená DECO G95 (matná) YE Žlutá DECO G95 (matná) CC Proměnlivá DECO G95 (matná) BL Modrá DECO G95 (matná) GN Zelená DECO G95 (matná) RD Červená DECO G95 (matná) YE Žlutá OSRAM PARATHOM DECO R50 40 E V Blister DECO R50 40 BL Modrá DECO R50 40 GN Zelená DECO R50 40 RD Červená DECO R50 40 YE Žlutá E V Krabička DECO R50 40 BL Modrá DECO R50 40 GN Zelená DECO R50 40 RD Červená DECO R50 40 YE Žlutá Veškeré technické parametry se vztahují na celý světelný zdroj. Z důvodu složitých postupů při výrobě světelných diod představují uvedené typické hodnoty technických parametrů LED pouze statistické hodnoty, které nemusí nezbytně odpovídat skutečným technickým parametrům jednotlivých výrobků, jež se mohou od příslušných typických hodnot lišit

10 Technické údaje - efektní osvětlení SVĚTELNÉ ZDROJE LED OSRAM PRO SPECIÁLNÍ ÚČELY Profesionálové pro zvláštní případy. (EAN)) Světelné zdroje LED OSRAM pro speciální účely OSRAM PARATHOM DECO PAR16 10 DECO PAR16 10 D Denní světlo DECO PAR16 10 WW Teplá bílá DECO PAR16 10 BL Modrá DECO PAR16 10 GN Zelená DECO PAR16 10 RD Červená DECO PAR16 10 YE Žlutá DECO PAR16 10 D Denní světlo DECO PAR16 10 WW Teplá bílá DECO PAR16 10 BL Modrá DECO PAR16 10 GN Zelená DECO PAR16 10 RD Červená DECO PAR16 10 YE Žlutá GU V Blister DECO PAR16 10 D Denní světlo DECO PAR16 10 WW Teplá bílá DECO PAR16 10 BL Modrá DECO PAR16 10 GN Zelená DECO PAR16 10 RD Červená DECO PAR16 10 YE Žlutá GU V Krabička DECO PAR16 10 D Denní světlo DECO PAR16 10 WW Teplá bílá DECO PAR16 10 BL Modrá DECO PAR16 10 GN Zelená DECO PAR16 10 RD Červená DECO PAR16 10 YE Žlutá Pro speciální oblasti použití jsou určeny speciální světelné zdroje LED značky OSRAM. Výrobek PARATHOM Special K18 je tak například konstruován optimálně pro potřeby zábavního průmyslu. V chladničce nebo u šicího stroje nahradí PARATHOM SPECIAL T26 s barvou denního světla konvenční žárovku T26. Pro oba výrobky PARATHOM SPECIAL značky OSRAM platí: velmi nízká spotřeba energie, dlouhá životnost a odolná konstrukce. A výrobek OSRAM DULED skvěle spojuje hospodárnost kompaktní zářivky s funkcí noční LED svítilny. Kromě všeobecných výhod světelných zdrojů LED značky OSRAM (viz stranu 4/5) následuje přehled hlavních vlastností jednotlivých výrobků: OSRAM DECOSPOT PAR 16 E V - Blister DECOSPOT PAR16 CC Proměnlivá DECOSPOT PAR16 WT Bílá DECOSPOT PAR16 RD Červená DECOSPOT PAR16 GN Zelená DECOSPOT PAR16 BL Modrá GU V - Blister DECOSPOT PAR16 CC Proměnlivá DECOSPOT PAR16 WT Bílá DECOSPOT PAR16 RD Červená DECOSPOT PAR16 GN Zelená DECOSPOT PAR16 BL Modrá PARATHOM SPECIAL K18 Ekonomické řešení pro zábavní průmysl Střední životnost až 15 let 1 Vhodné pro vnitřní i venkovní použití Odolná a extrémně malá konstrukce Extrémní odolnost proti častému spínání 2 PARATHOM SPECIAL T26 Vynikající pro použití v chladničce nebo u šicího stroje Střední životnost až 10 let 2 Vhodné pro vnitřní i venkovní použití Odolná a extrémně malá konstrukce Barva denního světla (Daylight) vhodná pro chladicí zařízení 3/4 DULED Stick- und Twistform 2 v 1: úsporné svítidlo pro běžné použití, LED pro noční či orientační osvětlení nebo osvětlení pozadí Střední životnost až 6 let 3 1 Veškeré technické parametry se vztahují na celý světelný zdroj. Z důvodu složitých postupů při výrobě světelných diod představují uvedené typické hodnoty technických parametrů LED pouze statistické hodnoty, které nemusí nezbytně odpovídat skutečným technickým parametrům jednotlivých výrobků, jež se mohou od příslušných typických hodnot lišit. 1 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin. 2 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin. 3 Odpovídá střední životnosti hodin při denním provozu v rozsahu 2,7 hodin

11 TECHNICKÉ ÚDAJE SPECIÁLNÍ OSVĚTLENÍ KNOW-HOW PRO LED reference number (EAN) OSRAM PARATHOM SPECIAL K18 E V Blister SPECIAL K18 WW Teplá bílá připravuje se 10 1 OSRAM PARATHOM SPECIAL T26 10/15 E V Blister SPECIAL T26 10 D Denní světlo 0, SPECIAL T26 15 D Denní světlo 1, Know-how: malá násobilka pro LED. Technologie LED je poněkud složitá. Je ji však možné uspokojivě uchopit a pochopit na základě znalosti některých základních pojmů. Následující glosář vám přitom bude nápomocen. E V Krabička SPECIAL T26 10 D Denní světlo 0, SPECIAL T26 15 D Denní světlo 1, Střední životnost světelného zdroje je střední hodnota životností jednotlivých světelných zdrojů provozovaných podle normou stanovených podmínek (selhání 50 % kusů = average rated life ). Candela (lat. svíčka či lojová nebo vosková svíce) je fotometrická základní jednotka SI pro intenzitu světla a vyjadřuje světelný tok v závislosti na směru jeho vyzařování (světelný tok emitovaný v daném směru a prostorovém úhlu lm ve vztahu k tomuto prostorovému úhlu sr). Symbol této jednotky je cd. OSRAM DULED Stick shape E V Blister DULED 8 W/827 E Teplá bílá 8 400/ DULED 12 W/827 E Teplá bílá / Úhel vyzařování udává, v jaké šířce je světlo vydáváno směrem dopředu, a je definován jako úhel mezi dvěma přímkami vycházejícími ze světelného zdroje LED a protínajícími body s 50 % maximální intenzity světla. obr. 1 Náklady Pořízení světelných zdrojů LED je stále ještě dražší, než je tomu u ostatních technologií. Při výpočtu se zahrnutím životnosti jsou však už dnes cenově příznivou alternativou konvenčních a halogenových žárovek ( TCO) E V Krabička DULED 8 W/827 E Teplá bílá 8 400/ DULED 12 W/827 E Teplá bílá / OSRAM DULED Twist shape E V Blister DULED 15 W/827 E Teplá bílá / DULED 21 W/827 E Teplá bílá / Binning Při výrobě moderních vysoce výkonných LED je i při sebemenších odchylkách parametrů nezbytné stanovit výrobní tolerance. Polovodiče jsou tedy po výrobním procesu tříděny a klasifikovány na základě barevných hodnot a úrovní účinnosti. Všechny LED vykazující podobné hodnoty spadají do stejné přihrádky (bin). Čím jsou stanovené tolerance užší, tím vyšší je kvalita systémů sestávajících z více než jedné LED. Barevné spektrum a definice teploty chromatičnosti Barevné spektrum je ta část elektromagnetického spektra, která je viditelná lidským okem bez potřeby jakýchkoli technických prostředků (přibl. 380 až 750 nm). Teplota chromatičnosti představuje míru vnímání barev ve vztahu ke světelnému zdroji s jednotkou kelvin (K). U světelných zdrojů LED se teplota chromatičnosti typicky pohybuje mezi K a K. Obr. 2.1 a 2.2 E V Krabička DULED 15 W/827 E Teplá bílá / DULED 21 W/827 E Teplá bílá / cd/klm cd/klm cd/klm PARATHOM MR16 20 C0-C180 C90-C270 PARATHOM PAR16 20 C0-C180 C90-C270 PARATHOM R50 40 C0-C180 C90-C270 1 Veškeré technické parametry se vztahují na celý světelný zdroj. Z důvodu složitých postupů při výrobě světelných diod představují uvedené typické hodnoty technických parametrů LED pouze statistické hodnoty, které nemusí nezbytně odpovídat skutečným technickým parametrům jednotlivých výrobků, jež se mohou od příslušných typických hodnot lišit. Obr. 1: LED reflektory OSRAM vykazují velmi podobnou charakteristiku vyzařování jako srovnatelné halogenové nebo konvenční žárovky

12 CRI (Color Rendering Index) udává kvalitu podání barev umělých světelných zdrojů. Do češtiny se CRI překládá jako index podání barev a běžně se pro něj používá symbol R a. Maximální hodnota tohoto indexu je 100 a při jejím dosažení nedochází k žádnému zkreslení barev světelným zdrojem. Této hodnoty mohou dosáhnout konvenční žárovky. Světelné zdroje LED se typicky pohybují kolem hodnoty R a 80, mohou však dosáhnout i R a 90 a více. Stmívatelnost Součástí sortimentu OSRAM jsou stmívatelné světelné zdroje LED. Většina na trhu běžně dostupných stmívačů (fázové stmívače pro náběžnou/sestupnou hranu) byla vyvinuta pro konvenční žárovky a proto konstruována pro vyšší minimální zátěže (W), než jaké jsou třeba pro světelné zdroje LED. Může u nich tedy docházet k omezením funkcionality. Adaptér Obvod převádějící síťové napětí na stejnosměrné napětí potřebné pro napájení LED. CHladič je pouzdro zajišťující odvod/vyzáření tepla uvolněného světelným zdrojem LED. Pro tyto účely se používají vysoce vodivé a silně vyzařující materiály předávající teplo vyvinuté uvnitř světelného zdroje okolnímu prostředí. Infračervené záření (blízké IR záření) jsou elektromagnetické vlny ve spektrální oblasti mezi viditelným světlem a dlouhovlnným terahertzovým zářením. Především blízké infračervené záření o vlnové délce mezi 780 a nm ve vysokých dávkách proniká hluboko pod lidskou pokožku a může vést k poškození zdraví. Světelné zdroje LED OSRAM nevyzařují žádné IR záření. Čočka Čočka znamená opticky účinný konstrukční prvek se dvěma plochami, na nichž dochází k lomu světla, z nichž alespoň jedna plocha je konvexně nebo konkávně vyklenutá. U světelných zdrojů LED je úkolem čočky soustředit nebo rozptylovat světlo tak, aby byl definován požadovaný úhel vyzařování. Životnost Světelné zdroje LED mají extrémně dlouhou životnost. Jejich světelný výkon ovšem v průběhu životnosti postupně klesá (viz obr. 3). OSRAM vykazuje jako životnost takovou dobu provozu, během níž světelné zdroje LED poskytují více než 70 % svého počátečního světelného výkonu. OSRAM tak již nyní naplňuje doporučení Mezinárodní elektrotechnické komise (IEC), jež právě připravuje mezinárodní normu obsahující tuto mezní hodnotu. Obr. 3 Lumen (lat. světlo) je fotometrická jednotka světelného toku. Světelný tok vyjadřuje celkový objem viditelného záření emitovaného zdrojem záření. Recyklace Světelné zdroje LED OSRAM jsou mimořádně trvanlivé a neobsahují rtuť. Protože však obsahují elektronické komponenty, je třeba po skončení používání zajistit jejich likvidaci jako elektrického odpadu prostřednictvím sběrného dvora. Reflector odráží podobně jako zakřivené zrcadlo dopadající světelné paprsky zpět v definovaných úhlech. Reflektorové světelné zdroje jako například PARA- THOM PAR16 nebo MR16 jsou vybaveny reflektorem nebo čočkou. T c -bod je místo stanovené na pouzdru světelného zdroje sloužící k jednoduché identifikaci teplotních poměrů ve svítidle. Prostřednictvím dodržení teploty Tc-bodu je zajištěno, aby nedošlo k nepřípustnému přehřátí některé z komponent v předřadníku. S pomocí Tc-bodu lze kromě toho také určit, jaká je v konkrétním svítidle k dispozici teplotní rezerva a při jaké mezní teplotě prostředí může být dané svítidlo použito. Světelné zdroje LED OSRAM jsou typicky konstruovány pro teplotu prostředí 20 C až +40 C. TCO (Total cost of ownership) Při použití metody TCO (total cost of ownership - celkové náklady vlastnictví) jsou kalkulovány celkové náklady vynaložené během celé životnosti světelného zdroje nebo během definované doby provozu. Jsou tak zohledněny jak pořizovací náklady, tak náklady na výměnu a provozní náklady (elektrická energie). Světelné zdroje LED se dnes vyplatí především díky své dlouhé životnosti a nízké spotřebě energie. Obr. 4 Uvolňování tepla Na rozdíl od konvenčních světelných zdrojů proměňují LED na světlo velkou část elektrické energie. Přesto i u moderních světelných zdrojů LED stále ještě dochází k převodu velké části příkonu energie na (nežádoucí) ohřev. Technologie LED však skrývá velký potenciál pro zlepšování tohoto poměru (viz také Chladič, T c -bod). Obr. 5 Transformátory Nízkonapěťové světelné zdroje vyžadují vnější transformátor. Rozlišujeme mezi konvenčním (magnetickým) předřadníkem (KP) a elektronickým předřadníkem (EP). Příslušné údaje pro konkrétní výrobky jsou uvedeny v jejich technických listech. UV (ultrafialové) záření je pro člověka neviditelné elektromagnetické záření, které může vést k poškození zdraví. Světelné zdroje LED OSRAM nevyzařují žádné UV záření. Volt je odvozenou jednotkou SI pro elektrické napětí se symbolem V. Nízkonapěťové světelné zdroje LED (12 V) pracují s transformátory. Vysokonapěťové světelné zdroje LED lze používat se síťovým napětím ( V). Watt je jednotka SI pro výkon a u konvenčních žárovek se používá jako orientační hodnota pro vyjádření svítivosti. Protože však moderní energeticky úsporné světelné zdroje a LED vyžadují pro dosažení určité intenzity osvětlení podstatně nižší příkon, ztrácí vyjádření ve wattech svou vypovídací hodnotu. Místo ní se dnes začíná používat hodnota v lumenech. Hodnota ve Wattech podle ErP Směrnice EU pro nesměrové osvětlení (ErP DIM I) požaduje, aby světelné zdroje LED vykazovaly pro účely porovnání se žárovkou určitý světelný tok. Podrobnosti najdete v této tabulce: Obr. 6 LED (Light Emitting Diode světlo vyzařující dioda) je elektronická polovodičová součástka. Prochází-li diodou elektrický proud, vyzařuje dioda světlo o vlnové délce závislé na vlastnostech použitého polovodiče. Odolnost proti častému spínání Světelné zdroje LED nejsou v zásadě nekonečně odolné proti spínání. Odolnost světelných zdrojů LED OSRAM dosahuje až i více spínacích cyklů. Denní světlo Studená bílá Teplá bílá 10,000 6,000 5,900 3,500 3,400 Obr. 2.1: S ohledem na teplotu chromatičnosti (K) rozlišuje OSRAM mezi barvami Warm White (teplá bílá), Cool White (studená bílá) a Daylight (denní světlo). 2,600 Žárovka 40 W OSRAM PARATHOM CLASSIC A 40 Halogenová žárovka 20 W OSRAM PARATHOM MR16 20 Obr. 5: Termografické snímky dokládají malé uvolňování tepla u světelných zdrojů LED UV (neviditelné) LED Daylight (6,000 K) LED Warm White (3,000 K) Kompaktní zářivka Halogen Vlnová délka [nm] Fig. 2.2: Na rozdíl od ostatních technologií leží barevné spektrum světelných zdrojů LED pouze ve viditelném pásmu. IR (neviditelné) ,000 10,000 25,000 Čas [h] Životnost (L70) Fig. 3: Příklad průběhu světelného toku světelného zdroje LED (s OSRAM Golden Dragon Plus LED) s životností hod. Za konec životnosti považuje OSRAM dosažení 70 % počátečního světelného toku (L 70 ). cca 8-násobná jednotka ceny 1x jednotka ceny Celkové náklady při profesionálním použití (24 hod/den) Bod zlomu za 7,4 měsíce Months Halogenová žárovka: PAR16 50 (50 W, 950 cd, 35, životnost až hod) Světelný zdroj LED: PARATHOM PAR16 50 (50 W, 950 cd, 35, životnost až hod) Obr. 4: Příklad výpočtu TCO pro halogenovou žárovku 50 W v porovnání se srovnatelným světelným zdrojem PARATHOM LED. Při profesionálním použití se může světelný zdroj LED vyplatit už po 7,4 měsíce. Výkon žárovky ve W Typický světelný tok žárovky OSRAM v lumenech , ,340 1, ,160 2, ,040 3,452 Požadovaný světelný tok pro světelné zdroje LED podle ErP DIM I v lumenech Obr. 6: Hodnoty osvětlení požadované EU pro možnost odkazu na srovnatelnou konvenční žárovku leží výše, než odpovídá příslušné žárovce, jejíž náhrada je uvažována. Jako nástroj pro porovnávání světelných zdrojů a jejich světelného výkonu budou tedy stále důležitější hodnoty vyjádřené v lumenech
