1 B INVESTIČNÍ ZÁMĚR ZDOBNICE, PĚČÍN VÝSTAVBA PŘEHRADNÍ NÁDRŽE STUPEŇ PROJEKTOVÉ DOKUMENTACE: Studie proveditelnosti DATUM: 10/2015 POVODÍ LABE, STÁTNÍ PODNIK 1 Vodohospodářský rozvoj a výstavba a.s. Ústředí Praha Nábřežní 90/4, Praha 5 Sweco Hydroprojekt a.s. Ústředí Praha Táborská 31, Praha 4 ARCHIVNÍ ČÍSLO: /15/1

2 B INVESTIČNÍ ZÁMĚR ÚPLNÝ NÁZEV AKCE (PROJEKTU): Zdobnice, Pěčín výstavba přehradní nádrže DATUM: 10/2015 PODNÁZEV: STUPEŇ PROJEKTOVÉ DOKUMENTACE: Studie proveditelnosti OBJEDNATEL: Povodí Labe, státní podnik ADRESA: Víta Nejedlého /951, Hradec Králové 3 ZHOTOVITEL: ADRESA: GENERÁLNÍ ŘEDITEL: Sweco Hydroprojekt a.s. Táborská 31, Praha 4 Ing. Miroslav Kos, CSc., MBA HLAVNÍ INŽENÝR PROJEKTU: Ing. Filip Kysnar, Ph.D. ŘEDITEL DIVIZE: Ing. Milan Moravec, Ph.D. TECHNICKÁ KONTROLA: Ing. Petr Kaňkovský Společnost Sweco Hydroprojekt a.s. je certifikovaná dle norem ČSN EN ISO 9001:2009, ČSN EN ISO 14001:2005 a ČSN OHSAS 18001:2008. Sweco Hydroprojekt a.s. Tato dokumentace včetně všech příloh (s výjimkou dat poskytnutých objednatelem) je duševním vlastnictvím akciové společnosti Sweco Hydroprojekt a.s. Objednatel této dokumentace je oprávněn ji využít k účelům vyplývajícím z uzavřené smlouvy bez jakéhokoliv omezení. Jiné osoby (jak fyzické, tak právnické) nejsou bez předchozího výslovného souhlasu objednatele oprávněny tuto dokumentaci ani její části jakkoli využívat, kopírovat (ani jiným způsobem rozmnožovat) nebo zpřístupnit dalším osobám. Poznámka: Podpisy zpracovatelů jsou připojeny pouze k výtisku číslo 01 nebo originálu přílohy (matrici). Sweco Hydroprojekt a.s. 2 (25)

3 P O V O D Í L A B E, státní podnik INVESTIČNÍ ZÁMĚR Zdobnice, Pěčín, výstavba přehradní nádrže Předložil: Zpracoval: dne: dne: Sweco Hydroprojekt a.s. Vodohospodářský rozvoj a výstavba a.s. Projednal: dne: Vyhlásil: dne: Sweco Hydroprojekt a.s. 3 (25)

4 a) Identifikační údaje o plánované stavbě Název stavby: Kraj: Místo stavby (k.ú): Název toku: Zdobnice, Pěčín, výstavba přehradní nádrže Královéhradecký Bělá u Liberka (682501), Nebeská Rybná (701777), Souvlastní (792632), Kunčina Ves u Zdobnice (792624), (657816), Hláska (682519), Rychnov nad Kněžnou (744107), Dlouhá Ves u Rychnova nad Kněžnou (626589), Říčky v Orlických horách (745553), Velká Zdobnice (792641) Zdobnice Ř.km: 16,7 (v závislosti na variantě 16,7/16,9) Číslo HDP: Číslo a název DHM dotčeného stavbou: Časový průběh realizace - zpracování PD: zadání akce: ukončení akce: 2038 b) Odůvodnění účelnosti veřejné zakázky Zdůvodnění nezbytnosti výstavby a vyhodnocení efektivnosti veřejné zakázky Impulzem ke zpracování záměru byla potřeba nového zdroje pitné vody pro deficitní oblasti Královéhradeckého a Pardubického kraje. Výhledová potřeba vody této oblasti pro rok 2050 se odhaduje na cca l/s (maximální denní potřeba vody). Dalším důvodem pro výstavbu byly v současné době aktuální potenciální klimatické změny a nevyrovnané srážkové úhrny v posledních letech (protipovodňová funkce, akumulační funkce). Plánovaný cíl veřejné zakázky Cílem plánované vodní nádrže je vytvoření významného vodního zdroje (kapacita 17,1 mil. m 3 ) pro zásobování Královéhradeckého a Pardubického kraje. Druhotnými nezanedbatelnými cíli je rovněž její protipovodňová funkce transformace povodňových průtoků a ochrana zastavěného území podél Zdobnice v úseku Vamberk-Slatina nad Zdobnicí a dále možnost nalepšování toku Zdobnice v obdobích hydrologického sucha. Popis vzájemného vztahu mezi realizovanou veřejnou zakázkou a plánovaným cílem Plánovaná vodní nádrž by měla pokrýt výhledovou potřebu pitné vody pro Královéhradecký a Pardubický kraj, přispět k protipovodňové ochraně intravilánu kolem vodního toku Zdobnice a přispět k optimalizaci vodního režimu Zdobnice v době hydrologického sucha. Popis alternativ naplnění plánovaného cíle a zdůvodnění alternativy veřejné zakázky Hráz bude řešena ve 4 variantách: zemní sypaná hráz (A), klenbová betonová hráz (B), kamenitá sypaná hráz (C), betonová tížná hráz (D). Ostatní objekty nejsou řešeny variantně. Popis toho, do jaké míry ovlivní veřejná zakázka plnění plánovaného cíle Splnění výše uvedených cílů je podmíněné provedením veřejné zakázky. Další informace odůvodňující účelnost veřejné zakázky Plánovaná veřejná zakázka bude vyžadovat řadu druhotných opatření, mezi které budou patřit také sanační opatření v oblasti okolo budoucí zátopy. Jedná se zejména o zřízení nových kanalizačních řadů a čistíren odpadních vod v dotčených obcích (Zdobnice, Říčky v Orlických horách, Deštné v Orlických horách, Liberk, Rokytnice v Orlických horách). Sweco Hydroprojekt a.s. 4 (25)

5 Vodní nádrž bude také možné využívat z hlediska energetiky instalována bude vodní elektrárna. c) Závazný a kvalifikovaný propočet nákladů na realizaci stavby s uvedením způsobu stanovení těchto nákladů Investiční náklady na stavbu byly stanoveny s ohledem na stupeň zpracovávané dokumentace (obecně se ve fázi studie proveditelnosti přesnost ekonomických ukazatelů bere z přesností ± 50 60%) následujícími způsoby: - využitím zkušeností s výstavbou obdobných děl; - vypočet hlavních stavebních objemů, které byly následně oceněny formou kumulativních položek. Stanovení hodnot kumulativních položek bylo provedeno dle cenové soustavy URS v cenové úrovni 2015/II.; - využití referenčních staveb se zohledněním rozsahu plánované stavby; - odhad cenových nákladů na další stupně projektové dokumentace byl stanoven dle sazebníku UNIKA. Ekonomické vyhodnocení [Kč] zemní sypaná hráz (var. A) klenbová betonová hráz (var. B) kamenitá zemní hráz (var. C) betonová tížná hráz (var. D) Přímé investiční náklady Investiční náklady na uskutečnění kompenzačních a sanačních opatření Náklady na vyvolané investice a doplnění VH infrastruktury Náklady na výkup pozemků, věcná břemena, dočasné zábory atd Náklady na další stupně projektové přípravy Odhad provozních nákladů Celkem Stěžejní položkou pro finanční analýzu byly přímé investiční náklady, které tvoří až % celkových investičních nákladů. Vzhledem k rozdílným typům hráze (betonová hráz, sypaná hráz) a navazujícím rozdílným funkčním objektům (injekční chodba, bezpečnostní přeliv, výpustný objekt, spodní výpusti) vyšla z finanční analýzy nejvýhodněji varianta B klenbová betonová hráz, a to především díky malým kubaturám materiálů nutným pro výstavbu. Náklady spojené se sanačními a kompenzačními opatřeními, resp. náklady na výkup pozemků byly na základě dostupných podkladů a míry přesnosti zpracování technického řešení odvislého od typu projektové dokumentace (studie proveditelnosti) uvažovány shodnou hodnotou. Toto vyplývá zejména ze skutečnosti, že hlavní objem činností spojený s realizací je spojen s činností v prostoru zátopy, která je pro všechny typy hráze totožná. Náklady na vyvolané investice VH infrastruktury jsou naproti tomu prakticky neovlivněné zvoleným typem konstrukce hráze a to z toho důvodu, že stěžejním podkladem je požadovaná potřeba zásobování pitnou vodou a její distribuce. Pro zabezpečení provozu vodního díla budou potřeba základní dodávky energií a materiálu, které budou záviset na typu hráze (betonová hráz, sypaná hráz), nicméně rozdíly mezi jednotlivými variantními řešeními jsou ve vztahu k detailnosti předkládané dokumentace téměř zanedbatelné. Z hlediska stanovení odhadu provozních nákladů lze konstatovat, že stěžejní pro provoz vodního díla budou náklady spojené s obsluhou vodního díla (mzdy, sociální a zdravotní pojištění). Sweco Hydroprojekt a.s. 5 (25)

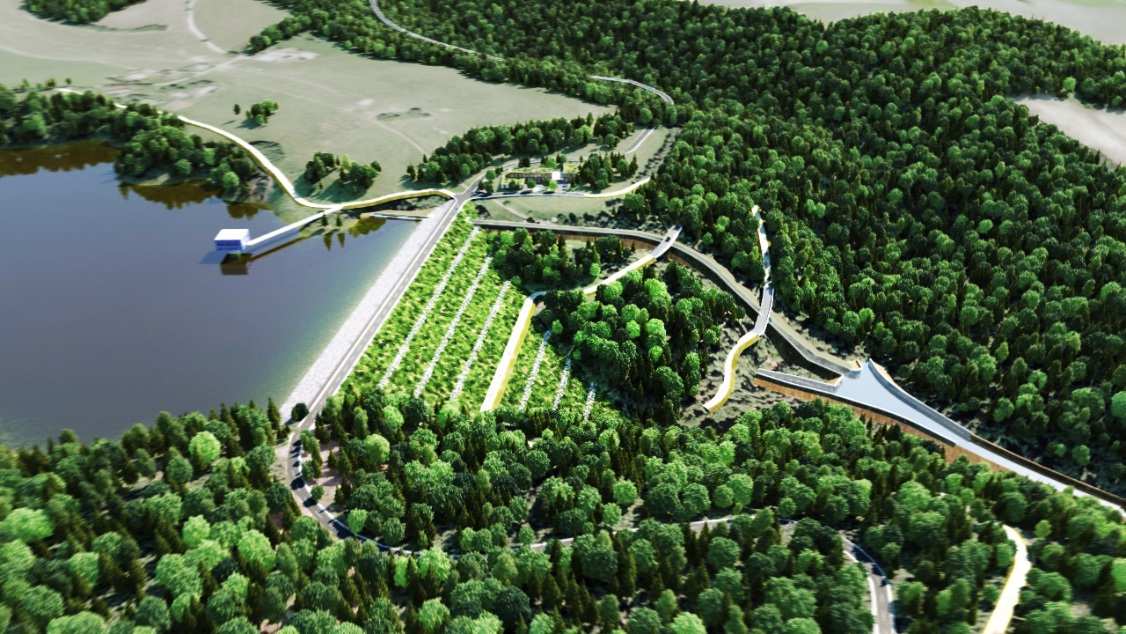

6 d) Požadavky na stavebně technické řešení stavby Požadavky na celkové urbanistické a architektonické řešení stavby Urbanistické a architektonické řešení není vzhledem k charakteru stavby relevantní. Požadavky na stavebně technické řešení stavby Tvar údolí Zdobnice v místě uvažovaného profilu má tvar V, svahy jsou prostoupeny výchozy skalních hornin a erosivními roklemi a vystupujícími ostrohy. Základové podmínky v zájmové lokalitě jsou obecně vhodné pro zakládání tížných typů hráze (Varianty A, C, D). V případě klenbové hráze (B) jsou základové podmínky vhodné podmíněně. Záměr se bude skládat z následujících stavebních objektů (SO): SO 01 Hráz SO 01.1 Těleso hráze - řešeno variantně: Varianta A (hráz je umístěna v ř. km 17,7) Jedná se o přímou zemní sypanou hráz s návodním hlinitým těsněním (těsnící jádro) a stabilizační částí. Návodní líc ve sklonu 1:3 bude opevněn kamenným záhozem, vzdušní líc ve sklonu 1:2 bude rozdělen lavičkami. Délka hráze bude 326 m, šířka v koruně 10 m, šířka v patě 370 m, maximální výška hráze 70 m. Varianta B (hráz je umístěna v ř. km 17,9) Jedná se o betonovou klenbovou hráz konstruovanou podle italské školy se zakřivením návodního a vzdušního líce. Základní poloměr zakřivení osy hráze je 200 m. Délka hráze bude 332 m, šířka v koruně 4,3 m, šířka v patě 12,7 m, maximální výška hráze 79 m. Varianta C (hráz je umístěna v ř. km 17,7) Jedná se o přímou kamennou hráz s návodním hlinitým těsněním (těsnící jádro) a stabilizační částí z lomového kamene. Návodní líc bude ve sklonu 1:2, vzdušní líc ve sklonu 1:1,7 1:2 bude rozdělen lavičkami. Délka hráze bude 326 m, šířka v koruně 10 m, šířka v patě 370 m, maximální výška hráze 70 m. Varianta D (hráz je umístěna v ř. km 17,7) Jedná se o betonovou tížnou hráz s přímou osou. Sklon návodního líce je navržen 10:1, sklon vzdušního líce 1:0,75. Těleso hráze bude provedeno z prostého betonu. Délka hráze bude 326 m, šířka v koruně 13 m, šířka v patě 60 m, maximální výška hráze 74 m. SO 01.2 Injekční štola - varianta A, C: injekční štola bude provedena jako masivní betonová konstrukce v patě těsnícího jádra hráze - varianta B, D: injekční štola bude procházet vlastním betonovým tělesem hráze na návodní straně konstrukce SO 01.3 Injekční clona - injekční clona bude prováděna z prostoru injekční štoly a bude sestávat z hlavních svislých vrtů v ose injekční štoly a z vrtů připojovací injektáže vrtané po obou stranách injekční štoly SO 01.4 Komunikace na koruně hráze - kategorie S 7,5/60 SO 01.5 Přemostění bezpečnostního přelivu - betonová mostní konstrukce pro zátěžovou třídu A SO 01.6 Bezpečnostní přeliv - pro převedení návrhové povodně Q1000 Sweco Hydroprojekt a.s. 6 (25)

7 - varianta A, C: boční bezpečnostní přeliv v místě levostranného zavázání hráze. Za přelivnou hranou pokračuje betonové koryto zakončeno vývarem. Kapacita přelivu je 162,9 m 3 /s při hladině v 515,0 m n. m. Délka přelivné hrany je 30,0 m. - varianta B, D: korunový bezpečnostní přeliv o 3 polích světlé šířky 10,0 m situovaných v centrální části hráze. Kapacita přelivu je 162,9 m 3 /s při hladině v 515,0 m n.m. SO 01.7 Výpustný objekt - varianta A, C: sdružený výpustný věžový objekt v objektu bude umístěna dvojice spodních výpusti a vodárenský etážový odběr. V objektu bude instalován provoz vodní elektrárny. - varianta B, D: výpustný objekt v centrální části hráze, konstrukčně navázán na návodní líc, osazen dvojicí spodních výpustí a jejich uzávěry SO 01.8 Spodní výpusti - varianta A, C: spodní výpusti budou provedeny jako krátké s následným odvodem vody odpadní štolou o volné hladině. Profil štoly bude rozdělen stropem do dvou pater. Dolní část štoly bude sloužit jako odpadní koryto o volné hladině od spodních výpustí. V oddělené horní průchozí části bude vedeno vodovodní potrubí vodárenského odběru. - varianta B, D: spodní výpusti budou vedeny konstrukci hráze v její centrální části SO 01.9 Vývar - vývar je navržen, jako koryto obdélníkového průřezu stabilizované masivní železobetonovou konstrukcí SO Úprava koryta pod hrází - koryto toku v místě zaústění vývaru, bude stabilizováno opevněním dna a břehů SO 02 Funkční objekty SO 02.1 Odběrný objekt - maximální odběr 420 l/s - varianta A, C: součást sdruženého věžového objektu viz SO varianta B, D: odběrný objekt bude tvořit samostatný věžový objekt umístěný v blízkosti hráze při pravém břehu nádrže. Odběr bude prováděn v 5 etážích. SO 02.2 Odběrná štola - varianta A, C: odběrnou štolu bude tvořit prostor v horní části odpadní štoly viz SO varianta B, D: odběrná štola bude navazovat na odběrný věžový objekt a bude dále pokračovat směrem ke komoře uzávěru štoly na trase přivaděče k ÚV Rychnov n/kněžnou SO 02.3 Vodní elektrárna - varianta A, C: vodní elektrárna bude umístěna v patě sdruženého věžového objektu viz SO K výrobě el. energie bude využíván minimální zůstatkový průtok. SO 02.4 Příjezdová komunikace - jako hlavní příjezdová komunikace k VD bude sloužit navrhovaná komunikace II. třídy vedená od obce Přím směrem k Julinčinu údolí. SO 02.5 Vnitřní komunikace - pouze pro potřeby obsluhy a údržby vodního díla, pro veřejnost nepřístupné - navrženy v prostoru pod hrázovým profilem, umožňují přístup k budovám provozního a technického zázemí a k přístupu k vlastnímu hrázovému tělesu, vývarům a dalším objektům v prostoru pod hrází SO 02.6 Zpevněné plochy SO 02.7 Služební přístaviště s lodním sjezdem SO 02.8 Venkovní osvětlení SO 02.9 Oplocení SO Terénní úpravy SO Odvodnění dešťová kanalizace Sweco Hydroprojekt a.s. 7 (25)

8 - dešťová kanalizace bude zajišťovat odvod srážkových vod ze zpevněných ploch a povrchů komunikací v prostoru vodního díla - dešťová kanalizace bude vybavena systémem pro záchyt nebezpečných látek SO Limnigrafy - pro účel provozu vodního díla budou zřízeny následující měření: měření průtoku na přítoku do nádrže limnigraf Zdobnice měření hladiny v nádrži limnigraf hráz měření průtoku na odtoku z nádrže - limnigraf pod hrází měření průtoku na přítoku do elektrárny (asanační průtok) průtokoměr elektrárna měření průtoku na toku Říčka limnigraf Říčka - pouze ve variantě A, C SO 03 Zátopa SO 03.1 Odlesnění v prostoru zátopy - odlesnění prostoru zátopy minimálně na kótu 515,0 m n.m. před napuštěním nádrže SO 03.2 Demolice stávajících objektu v prostoru zátopy - odstranění objektů v území budoucí zátopy (celkem 25 budov) SO 03.3 Úpravy v nádrži a OPVZ - skrývka ornice v prostoru budoucí nádrže - v ploše zátopy a ochranného pásma vodního zdroje bude dále nutné provést sanaci všech potencionálních zdrojů znečištění SO 03.4 Předzdrž SO 03.5 Stabilizace svahů v zátopě SO 03.6 Litorální pásmo SO 04 Zemníky, zdroje materiálu, lomy - na podkladě rešerše geologických a hydrogeologických podkladů byla provedena analýza možných zdrojů stavebních materiálů, která byla doplněna o známé zdroje provozované v blízkém okolí navrhovaného vodního díla - byly vytipovány následující zdroje: - zemníky pro těsnící jádro sypaných hrází (varianty A, C): Vamberk, Rychnov nad Kněžnou, Helvíkovice, Hoděčín - lomy pro stabilizační část (varianta C): lom Souvlastní, lom Popelov, lom Masty, lom Černá skála - kamenivo do betonu (varianta A, B, C, D): lom Litice nad Orlicí, lom Budislav, lom, lom Souvlastní, lom Popelov, štěrkovna Tovačov, štěrkovna Ceperka, štěrkovna Smiřice, štěrkovna Dolany, štěrkovna Světlá, štěrkovna Kinský, štěrkovna Běstovice SO 05.1 Přípojky inženýrských sítí SO Vodovodní přípojky - zásobování pitnou vodou bude řešeno vybudováním přípojky od obce Přím na pravém břehu SO Splašková kanalizace a čistírna odpadní vody - splaškové kanalizace pro provozně technický objekt budou zakončené malou čistírnou odpadní vody SO Přípojky elektrické energie - přípojka bude provedena z kmenového vedení vedeného ve směru Rychnov n/kn Pastviny SO Přípojky sdělovacího vedení - přípojka vedenou od obce Přím na pravém břehu SO Přípojka vedení řídicího systému - připojení vodního díla do systému VHD bude provedeno bezdrátovou technologií Sweco Hydroprojekt a.s. 8 (25)

9 SO Vyvedení výkonu z VE - vyvedení výkonu z navrhované vodní elektrárny bude do rozvodny umístěné v provozně technickém objektu správce vodního díla SO 05.2 Přeložky sítí SO 06 Přeložky komunikací - náhradou za zatopení a zrušení komunikací v prostoru nádrže je navržena náhradní silniční síť v délce 14,2 km - propojení komunikace II/310 s komunikací II/318 v místě konce zátopy vodního díla navrhovanou silnicí II. třídy - souvislé přeložky komunikace II/310 nově vedené od silnice II/318 u obce Rampuše podél pravého břehu budoucí nádrže na hřebeni mimo povodí vodního díla k obci Přím, od které pokračuje přes korunu hráze a poté údolím Říčky k napojení na původní trasu silnice II/310 v Julinčině údolí - propojení přeložky komunikace II/310 s komunikací II/319 v obci Přím silnicí II. třídy - propojení komunikace II/310 s komunikací III/3109 navrhovanou silnicí III. třídy vedenou přes horní část obce Souvlastní k napojení k obci Pustiny. - pro zlepšení dopravní situace je umožněn veřejný provoz po koruně hráze (s výjimkou dopravy nebezpečných, jedovatých a ropných nákladů). - pro umožnění přístupu na lesní a zemědělské pozemky v prostoru kolem zátopy je nutné počítat s vybudováním náhradních lesních a polních cest v délce cca 10,0 km SO 07 Zařízení staveniště (ZS) - stavba vodního bude realizována celkem na 4 hlavních staveništích: - ZS 1 centrální zařízení staveniště pro výstavbu hráze a funkčních objektů bude situováno na pravém břehu v prostoru u obce Přím - ZS 2 zařízení staveniště pro úpravnu vody Rychnov n/kněžnou - ZS 3 lokální dvory při výstavbě vodovodních řadů - ZS 4 lokální dvory při výstavbě náhradních komunikací SO 08 Provozní objekty správce VD SO 08.1 Dozorství SO 08.2 Bytové objekty SO 08.3 Technické objekty SO 09 Kompenzační opatření - kompenzace za zabrané pozemky podle jejich druhu (orná půda, lesní pozemky, vodní plochy) adekvátními úpravami (náhradní výsadba, vytvoření litorálních pásem, vytvoření mokřadů a vlhkých luk, revitalizace vhodných vodních toků, aj.) Související stavební objekty SO 10 Úpravna vody - areál úpravny vody se nachází na východním okraji města Rychnov n/kněžnou SO 11 Vodovodní řady Požadavky na tepelně technické vlastnosti stavebních konstrukcí Požadavky na tepelně technické vlastnosti stavebních konstrukcí nejsou vzhledem k charakteru stavby relevantní. Požadavky odolnost a zabezpečení z hlediska požární a civilní ochrany Požadavky na odolnost a zabezpečení z hlediska požární a civilní ochrany nejsou vzhledem k charakteru stavby relevantní. Sweco Hydroprojekt a.s. 9 (25)

10 Souhrnné požadavky na plochy a prostory apod. Plánovaná zakázka bude vyžadovat nový zábor pozemků, jedná se o plochu o rozloze cca 275 ha (z toho cca 73 ha připadá na plochy I. OPVZ) v následujících katastrálních územích. Katastrální území Plocha záboru [ha] [%] Bělá u Liberka 102,5 37,3 Dlouhá ves u Rychnova nad Kněžnou 3,8 1,4 Hláska 0,9 0,3 24,7 9,0 Kunčina Ves u Zdobnice 4,2 1,5 Nebeská Rybná 112,7 41,0 Říčky v Orlických horách 0,1 0,0 Rychnov nad Kněžnou 0,1 0,1 Souvlastní 25,7 9,4 Velká Zdobnice 0,1 0,0 Celkový součet 274,9 100 e) Územně technické podmínky pro přípravu území Napojení na rozvodné a komunikační sítě a kanalizaci Viz Požadavky na stavebně technické řešení stavby SO 05.1 Rozsah a způsob zabezpečení přeložek sítí Rozsah a způsob zabezpečení přeložek sítí bude upřesněn v dalších fázích projektu na základě požadavků správců sítí. Napojení na dopravní infrastrukturu Viz Požadavky na stavebně technické řešení stavby SO 06 Vliv stavby na životní prostředí Plánovaný záměr je možné díky jeho rozsahu, předpokládaným záborům půdy i spotřebě materiálů a energií řadit mezi rozsáhlé stavby a jako takový bude mít určitý vliv na životní prostředí a jeho jednotlivé složky. Bude se jednat zejména o následující prvky (chráněná území, významné ekosystémy) životního prostředí: CHKO Orlické hory, Natura 2000 (EVL Zdobnice- Říčka), prvky ÚSES (NRBK, RBC, LKB, LBC), významné krajinné prvky (les, vodní tok, údolní niva) a další biotopy, které bude možno identifikovat až na základě podrobných biologických průzkumů. Zaznamenatelný vliv bude mít stavba také na antropogenní sféru zde se bude jednat o nutné demolice objektů a s nimi spojené negativní vlivy, případně nesouhlas ze strany veřejnosti. Zároveň lze ale očekávat i kladné vlivy ve formě sanačních opatření (zřízení nových kanalizačních řadů a ČOV v dotčených obcích), jistého pocitu bezpečí, který může veřejnost pociťovat díky dosaženému stupni protipovodňové ochrany a jistotě dosažitelnosti pitné vody. Zábor zemědělského a lesního půdního fondu, apod. Záměrem vodního díla Pěčín jsou trvale dotčeny lesní pozemky (pozemky určené k plnění funkce lesa), pozemky orné půdy, trvalého travního porostu, zahrad (vše zemědělský půdní fond), dále pozemky vodních ploch, zastavěných ploch a nádvoří a ostatní plochy. Sweco Hydroprojekt a.s. 10 (25)

11 Druh pozemku Plocha záboru [%] [ha] lesní pozemek 68,3% 108,78 orná půda 1,1% 1,73 ostatní plocha 7,2% 11,39 trvalý travní porost 18,4% 29,28 vodní plocha 4,2% 6,67 zahrada 0,5% 0,74 zastavěná plocha a nádvoří 0,4% 0,60 Celkový součet 100,0% 159,20 f) Majetkoprávní vztahy Pro realizaci plánovaného záměru se předpokládá dotčení pozemků v katastrálních územích Bělá u Liberka, Dlouhá Ves u Rychnova nad Kněžnou, Hláska,, Kunčina Ves u Zdobnice, Nebeská Rybná, Říčky v Orlických horách, Rychnov nad Kněžnou, Souvlastní, Velká Zdobnice. Údaje o vlastnících pozemků poskytl Český úřad zeměměřičský a katastrální. parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje Antonín Týnek, Wolkerova 1516/1; Karlovy Vary Barbora Hovadová, č. p. 4, Nebeská Rybná Bek František, č. p. 318, Bek Miloš, Přím 6, /2; 1617/1; 1617/3; 1619/5 1774/1; 1775/2; 1776; 1777/1; 1777/2; 1781/5 Berr Jan Ing., U lázní 435, Vrchlabí Berrová Petra JUDr., Ph.D., Ke Třem křížům 1575/13, Velké Meziříčí (3/8), Malinová Dagmar, Těšnovská 946, Kosmonosy (1/2), Roy Michaela, Těšnovská 946, Kosmonosy (1/8) Kunčina Ves u Zdobnice 29/1; 89/3 1613/9; 1675 Bezděk Zdeněk, č. p. 437, Dobrá Dlouhá Ves u Rychnova nad Kněžnou 3307 Cejpek Eduard, Přím 5, (1/2), Cejpek Tomáš, Dvořákova 1122, Rychnov nad Kněžnou (1/2) 1774/2; 1774/3; 2632; 1781/3; 1782;2632; 1781/4 1781/3; 1781/4; 178 Česká republika (Lesy České republiky, s.p., Přemyslova 1106/19, Nový Hradec Králové, Hradec Králové) Velká Zdobnice 613,2228,2213/ 1, 22213/2 Sweco Hydroprojekt a.s. 11 (25)

12 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje Souvlastní 890,168/3,175,2 89,290,291/10,2 91/2,291/3,291/ 4, 291/9, 293, 294, 295/1, 295/2, 296, 298/2, 300, 301, 303/1,303/2, 312, 317/1, 318, 4011, 565, 566, 569, 576/1, 754/1, 754/3, 757/2, 764, 765, 766, 767/1, 767/3, 768, 772/2, 774/1,775/2, 925, 934/1, 934/2, 934/4, /1; 925; 48 Nebeská Rybná 5311, 5317, 5321, 5342, 5346, 5347, 5348, 5349, 5350, 5355, 5365, 5366, 5367, 5367, 5367, 5368, 5369, 5370, 5371, 5372, 5372, 5372, 5373, 5374, 5375, 5376, 5377, 5378, 5379, 5380, 5381, 5382, 5383, 5384, 5385, 5386, 5387, 5395, 5410, 5415, 5427, 5428, 5429, 5430, 5433, 5434, 5436, 5444, 5451, 5452, 5453, ; 5368; 5451; 5366; 5374; 5375; 5372; 5377; 5378; 5379; 5380; 5381; 5383; 5384; 5386; 5387; 5388; 5389; 5390 Kunčina Ves u Zdobnice 931, 935, 105, 158/3, 199/2, 254/2, 254/8, 266/1, 89/4, 932/1, 934/1 1; 1016; /1 Hláska 360/2 Bělá u Liberka 1000/2, 1022/1, 531/1; 531/3; Sweco Hydroprojekt a.s. 12 (25)

13 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje 1057/1, 1133/1, 1490/1, 1650, 1651/1, 1692, 1705/1, 3146, 3147, 3178, 3561, 3562, 3563, 3564, 3565, 3566, 3567, 3568, 531/1, 533, 859, 956/3, 962, 969/1, 969/2, 969/3, 970/1, 980/1, 992/1, 966/1 531/4; 533; 535/2; 846; 956/1; 962; 1000/2; 1133/1; 1483; 1618/2; 1648/1; 1649/1; 1650; 1692; 956/3; 956/4; 1648/3; 1648/4; 1725; 1057/1; 3003; 3191; 3187; 3147; 3148; 3173; 1490/1; 527; 859; 980/1; 1057/4; 3561; 3456/2 Souvlastní 248/12, 288/6,291/6, 358/2, 427/3, 427/4,576/2, 601/1, 693, 706/1, 706/2, 706/3, 706/4, 706/6, 706/7, 757/1, 760, 762, 772/1780/3, 889 Česká republika (Státní pozemkový úřad, Husinecká 1024/11a, Žižkov, Praha 3) Nebeská Rybná 5618, 5629, 5641, 5642, 5649, 5661, 5735, ; /4, 2029/8 Bělá u Liberka 1655, 3135/4, 3463, 3464, 3466, 3467, 3468/2, 3469, 3470, 3471/4, 3472/4, 3498, 3543, Kunčina Ves u Zdobnice 917 Souvlastní 927/1, 931, Česká republika (Povodí Labe, státní podnik, Víta Nejedlého 951/8, Slezské Předměstí, Hradec Králové) Nebeská Rybná 5095, Kunčina Ves u Zdobnice 1015 Bělá u Liberka 1707, 3558, 3559 Česká republika (1/2), ZEA Rychnovsko a.s., č. p. 354, (1/2) Dlouhá Ves u Rychnova nad Kněžnou 3314 Česká tábornická unie - T.K.Smrček Brno, Mgr. David Macháček, Ing. Hana Polanská, Miroslav Doležel, Ivo Gloc, Mgr. Roman Juránek, JUDr. Jaroslav Smetana, Mgr. Jaroslava Smutná, Alice Stojanová, JUDr. Ludvík Nebeská Rybná 5131 Sweco Hydroprojekt a.s. 13 (25)

14 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje Ševčík, Ivo Škorpík, Bc. Martin Šťastný DiS. Dohnálek Pavel, Dlouhá Ves 110, Rychnov nad Kněžnou Dohnálková Marie, Dlouhá Ves 110, Rychnov nad Kněžnou Dlouhá Ves u Rychnova nad Kněžnou Dlouhá Ves u Rychnova nad Kněžnou Dostálek Pavel, č. p. 18, Proruby (1/8), Malinová Dagmar, Těšnovská 946, Kosmonosy (1/2), Mencl Miroslav, Na Struhách 814, Vamberk (2/8), Roy Michaela, Těšnovská 946, Kosmonosy (1/8) DUX CZ s.r.o., Boženy Němcové 256, Chrast Nebeská Rybná 5461; 5462 Dvorská Vlasta, č. p. 2, Jahodov (1/2), Dvorský Marek, č. p. 2, Jahodov (1/2) Dytrtová Monika, U Nádraží 488, Rokytnice v Orlických horách Dlouhá Ves u Rychnova nad Kněžnou /2; 1619/4; 1619/10 Emma Jedličková, Č.p. 171, Rokytnice v Orlických horách Federal-Mogul Friction Products a.s., Jirchářská 233, Kostelec nad Orlicí František Čermák, č. p. 142, František Hovorka, č. p. 43, Liberk Nebeská Rybná 303 Bělá u Liberka /7; 1144/1 Bělá u Liberka 3323 Hana Jungová, Dykova 1303/32, Hradec Králové Hana Šantová, č.p. 24, Černíkovice Helena Bartošová, Čermákova 1180, Kostelec nad Orlicí Ing. Bronislav Anděl, č. p. 7, Liberk Nebeská Rybná 5124; 5126 Nebeská Rybná /2; 1008/2; 2503/1 1978/3; 1982/4; 2029/2 Ing. Bronislav Anděl, č. p. 7, Liberk Bělá u Liberka 1000/3; 1007/3; 1019/2; 1590/5; 1705/2; 1706/1; 1706/2; 173; 3569; 3570; 3571; 3572; 75; 78; 80; 995; 996/2 Ing. Jan Plášil, Zborovská 301, Jindřichův Hradec Nebeská Rybná 231; 233/1; 5022; 5023; 5024; 5025; /1; 5023; 5025 Ing. Josef Jehlička, Zahradní 257, Rokytnice v Orlických Bělá u Liberka 3458; 3462; 3482; 3483; 3545; 3458; 3456/1 Sweco Hydroprojekt a.s. 14 (25)

15 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje horách 3502; 3503 Ing. Nosek, s.r.o., Jiráskova 899, Rychnov nad Kněžnou Bělá u Liberka Ing. Petr Kubant, K Matěji 2160/29, Praha Souvlastní 241/2; 299/2; 934/3 Ivanka Krobotová, Sídliště I. 508, Solnice Nebeská Rybná 5149; ; 5149; 5150 Jan Sýkora, Č.p. 288, Pěčín; Jana Sýkorová, Č.p. 13, Pěčín; Stanislav Sýkora, Č.p. 288, Pěčín Nebeská Rybná 5182; 5183; 5184; 5185; ; 5183; 5184; 5185; 5186; 5187; 5189 Jana Havránková, č.p. 7, Jana Lesáková, č.p. 7, Jarmila Hauková, č. p. 140, /11 Dlouhá Ves u Rychnova nad Kněžnou 19; 21/1; 22/7; 2678/ /5; 1195/6; 1204/1; 1207/ Jaroslav Šrefl, č.p. 25, Jindřich Jakubec, Č.p. 143, ; Milan Jakubec, Vratislavova 20/28, Praha; Marie Jakubcová, Nedvědovo náměstí 527/7, Praha Jiří Kovaříček, č.p. 11, /2 1093/1; 1099/1 17 Jiří Počtýnský, č.p. 329, Jiří Zahradník, Moravská 280, Chrudim Jiřina Jeřábková, č.p. 49, Synkov-Slemeno Nebeská Rybná 339; 5485 Bělá u Liberka 3512; /1; 1980/5; 1982/1; 1982/7; 1983/1 Jiřina Plachetková, č.p. 56, Trnov; Stanislav Čermák, Palackého 1354, Rychnov nad Kněžnou Josef Dvořák, č.p.105, Josef Faigl, č.p. 97, ; Karina Váradyová, č.p. 97, /2; 1195/3 1195/1 1982/5, 1978/4 Josef Ruffer, č.p. 15, /1; 1002/11; 1004/2; 1004/4; 1005; 2505/2; 997/1; 997/4; 997/5 Sweco Hydroprojekt a.s. 15 (25)

16 vlastník Josef Serbousek, č.p. 324, ; Jaroslav Gregor, č.p. 387, Josef Štěpánek, č.p. 283, JUDr. Petra Berrová Ph.D., Dagmar Malinová, Michaela Roy JUDr. Petra Berrová Ph.D., Ke Třem křížům 1575/13, Velké Meziříčí JUDr., Ing. Pavel Kopecký, Nová 809/62, Častá Karel Drtina, Bezručova 1717/75a, Hradec Králové; Olga Buchtová, Zahradní 896/21, Velké Pavlovice Klár Zdeněk, Emlerova 169, Libáň Kolowrat-Krakowský Jan, Kolowratská 1, Rychnov nad Kněžnou k.ú. parcelní číslo pozemku dotčeného trvale dočasně 22/1; 22/3; 23/2; 2678/ /1; 1971/1; 1997/2; 2029/3; 2029/5; 26/1; 26/2 1613/9; 1675 Bělá u Liberka Nebeská Rybná 5737 Nebeská Rybná ; 3461; 3471/3; 3472/3; 3509; /8; 1619/2 Bělá u Liberka 1452/1; 1456; 1457/2; 1458; 1459; 1460; 1461; 1462; 1462; 1463; 1463; 1689; 1690; /9, 2641/2 1454/6; 1455; 1457/3; 1458; 1459; 1460; 1460; 1462; 1463; 1689; ochranné pásmo vodního zdroje 1460; 1462; /1; /1; 2552/2 Královéhradecký kraj, Pivovarské náměstí 1245/2, Hradec Králové (Správa silnic Královéhradeckého kraje, Kutnohorská 59/23, Plačice, Hradec Králové) Dlouhá Ves u Rychnova nad Kněžnou Velká Zdobnice 2165 Souvlastní Nebeská Rybná ; 873; 875; 934/5; 936/3; 936/3; 936/4; 937/1; 937/1; ; 5069; 5070; 5071; 5072 Kunčina Ves u Zdobnice 1027; 290/4; 936/3; 937/1 5073; 5072 Sweco Hydroprojekt a.s. 16 (25)

17 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje 30/4 Hláska 341/3 Bělá u Liberka 1588/2; 3044; 531/5 531/5; 1588/2; 3044 Kunc Oldřich, Wolkerova 1207, Rychnov nad Kněžnou (1/4), Řičařová Jana, Městská Habrová 715, Rychnov nad Kněžnou (3/4) Lesáková Jana, Přím 7, Dlouhá Ves u Rychnova nad Kněžnou 1700/ Mader Josef, č.p. 10, Zdobnice Souvlastní 10; 20/1; 22; 23/1; 32/2; 33; 6; 8; 869; 870; 876; 877; 928; 929; 930 8; 22; 23/1; 23/2; 32/2; 33; 37; 38; 40/1; 40/2; 40/4; 41; 869; 877; 5/1; 5/2; 6 Mader Tomáš, Souvlastní 38, Zdobnice Souvlastní 1; 115; 12; 14/1; 17/1; 18; 19; 27; 4; 4002; 82 Nebeská Rybná 5191; Martina Kovaříková, č.p. 7, Liberk; Petra Langrová, Struha 787, Vamberk Bělá u Liberka 1119; 1122/1; 3230/1; /2; 1146/2; 3229; 1119; 1122/1; 1133/8 MARVAN, spol. s r.o., Kunčina Ves 61, Zdobnice Hláska Bělá u Liberka /1; 241/1; 241/4 Město Rokytnice v Orlických horách, náměstí Jindřicha Šimka 3, Rokytnice v Orlických horách Nebeská Rybná 5544; 5548; 5548; 5551; 5552; 5560; 5561; 5562; 5575; 5576; 5577; ; 5548; 5575; 5576 Město Rychnov nad Kněžnou, Havlíčkova 136, Rychnov nad Kněžnou Mgr. Eva Henzlová, Kolešovská 556, Praha Mgr. Hana Kronusová, Na Vinici 354/2, Beroun Michal Roušavý, č.p. 12, Milena Flossmannová, Proškova 1374, Kostelec nad Orlicí; Imrich Podstavek, Frostova 337, Praha; František Podstavek, Mírová 1463, Rychnov nad Kněžnou; Anna Nastoupilová, Mírová 1458, Rychnov nad Kněžnou; Martin Podstavek, Souvlastní 44, Zdobnice Rychnov nad Kněžnou 2260/1 Dlouhá Ves u Rychnova nad Kněžnou Nebeská Rybná 5044; ; /1; 2004/1 1970/16; 2552/9 Souvlastní 601/3 Sweco Hydroprojekt a.s. 17 (25)

18 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje Miloš Piskora, Vašátkova 29, Solnice Miroslav Kulhavý, Huntířovská 79/3, Praha MUDr. Karel Šmejkal, Prokopa Holého 235/12, Hradec Králové MUDr. Vlasta Štěpánová, U Náhona 455/40, Hradec Králové Myslivecké sdružení, Bělá u Liberka /6 Bělá u Liberka 3080 Nebeská Rybná /5 Obec, č.p. 3, /1; 2639/2 Hláska /4; 1099/8; 1195/7; 21/2; 2461/2; 2506/2; 322/1; 323/6; 323/9 obec Liberk č. p. 70, Liberk Bělá u Liberka ; ; ; ; ; ; ; ; ; ; ; ; ; /4; 3423; 3350; 3351; 3009; 3336 Velká Zdobnice 2160/2; 611/2 Obec Zdobnice, č.p. 1, Zdobnice Souvlastní 383/4; 567; 568; 608/4; 880/4; 891; 912/3; 915; 937/2 Kunčina Ves u Zdobnice 919/1 ORLICKO a.s., č.p. 2, Rokytnice v Orlických horách Souvlastní Říčky v Orlických horách 174/1; 342; 360/2; 363; 427/1; 598/1; 601/7; 650; 66; 687; 695; 706/5; 709; 715; 752; 753/1; 757/4 571; 589/1 Nebeská Rybná 5194; 5210; 5233; 5273; 5666; 5711; ; 5711; 5738 Paganíková Zuzana, Antala Staška 438/8, Nový Hradec Králové, Hradec Králové Nebeská Rybná 5168 Sweco Hydroprojekt a.s. 18 (25)

19 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje Velká Zdobnice 623 Parcela není zapsána na LV Pavel Hovorka, Čp: 43, Liberk Kunčina Ves u Zdobnice 248; 273; 199/1 Hláska 258; 237/2; 271/1 Bělá u Liberka 3326; 3328 Pavel Patočka, Trnková 219/3, Hradec Králové; Tomáš Patočka, Pardubická 362, Třebechovice pod Orebem Nebeská Rybná 5047; 5048; ; 5048; 5049 Pavel Smolka, č.p. 4, Liberk Bělá u Liberka 3497; 3508; /2; 1099/3; 1009/4; 1978/1 Petr Mareš, Sídliště 1. máje 557, Rokytnice v Orlických horách Souvlastní 143/1; 601/8 143/1 Nebeská Rybná 5509; 5512; ; ; 5513 PhDr. Jiří Štěpán Ph.D., U Náhona 455/40, Hradec Králové Nebeská Rybná 5734; 5736; 5783; 5494; 5498 Podstavek František, Mírová 1463, Rychnov nad Kněžnou Polanská Jiřina, Sídliště I. 486, Solnice Polonček Robert Ing., Dukelská 858, Týniště nad Orlicí Radka Krpatová, Javornická 1581, Rychnov nad Kněžnou Renata Zahradníková, Pomořanská 483/16, Praha Římskokatolická farnost Rokytnice v Orlických horách SJM Dvořák Ladislav a Dvořáková Eva, Jabloňová alej 1189, Rychnov nad Kněžnou SJM Dvořák Ladislav a Dvořáková Eva, Jabloňová alej 1189, Rychnov nad Kněžnou SJM Jackulák František a Jackuláková Anna, Nebeská Rybná 177, Rokytnice v Orlických horách SJM Konopásek Petr Ing. a Konopásková Veronika, Politických vězňů 31, Kolín IV, Kolín Souvlastní 604/1 Souvlastní /1 Kunčina Ves u Zdobnice 89/1 Nebeská Rybná 5530 Bělá u Liberka 3428; 135; ; 3428 Nebeská Rybná 5097; ; 5098 Souvlastní /6 Souvlastní 601/4 1781/7; 1825/1 1781/7; 1825/1 SJM Kos Jaroslav a Kosová Blanka, Chaloupky 393, Rychnov nad Kněžnou Dlouhá Ves u Rychnova nad Kněžnou 3309 SJM Mader Tomáš a Mader Nikol, Nebeská Rybná ; 5158; Sweco Hydroprojekt a.s. 19 (25)

20 parcelní číslo pozemku dotčeného vlastník k.ú. trvale dočasně ochranné pásmo vodního zdroje Souvlastní 38, Zdobnice 5160 SJM Novák František a Nováková Miluše, Markova 564/13, Kukleny, Hradec Králové Souvlastní 132; 14/2; 14/3; 16/1; 16/2; 16/3; 5 SJM Paukner Tomáš Ing. a Pauknerová Jaroslava (Paukner Tomáš Ing., č. p. 43, Mezouň; Pauknerová Jaroslava, Na Třebešíně 578/40, Strašnice, Praha 10) SJM Placák Vladimír Ing. a Placáková Vladimíra, Na Rozhraní 1513/11, Nový Hradec Králové, Hradec Králové SJM Serbousek Josef a Serbousková Anna, č. p. 324, SJM Šíba Daniel a Šíbová Jiřina Mgr., Vratislavova 27/14, Vyšehrad, Praha 2 SJM Šlechta Vladimír JUDr. a Šlechtová Alena, Boženy Němcové 256, Chrast Kunčina ves u Zdobnice 1017/1 Nebeská Rybná /3 Nebeská Rybná 186/3; 5484 Nebeská Rybná 5460 Šrefl Jaroslav, Přím 2, /7; 1698; 1700/2; 1700/3, 1781/1; 1781/2 1781/1; 1781/2 Václav Kalousek, č.p. 276, Kunvald Nebeská Rybná 5293; 5294; 5295; 5298 Václav Serbousek, č.p.113, ; Eva Konečná, č.p.57, Kasalice; Aleš Serbousek, č.p.113, ; Petr Serbousek, č.p.113, ; 1070/9; 1076/2; 1090; 2508, 1002/12 Věra Skácelová, Formanská 210, Praha Bělá u Liberka 3285 Vondráček Aleš, č.p. 190, Polepy Souvlastní 593/6; 595/1; 597/3 Zdeněk Klár, Emlerova 169, Libáň 1613/8 Zdeněk Tomáš, Lipovka 114, Rychnov nad Kněžnou Bělá u Liberka 3135/3; 3456; 3468/1 Zdeněk Zahradník, náměstí Míru 600/20, Praha; Jana Zahradníková, Malá Láň 481, Rychnov nad Kněžnou; Jitka Weinhauerová, Havlíčkova 136, Rychnov nad Kněžnou; Ivana Raidová, Edvarda Beneše 958/17, Opava 1008/7 ZEA Rychnovsko a.s., č. p. 354, /1; 1613/5; 1619/1 1613/1 Sweco Hydroprojekt a.s. 20 (25)

21 vlastník Zita Pavlištová, Oldřichova 552/39, Nusle, Praha 2 Zoubek Josef, Osvobození 394, České Meziříčí Ladislav Seidl, Javornická 1660, Rychnov nad Kněžnou Stejskal Pavel, Na kopečku 71, Třebechovice pod Orebem k.ú. 1781/6 parcelní číslo pozemku dotčeného trvale 1612/3; 1608/1; 1612/2 dočasně 1781/6; 1825/3; 1830/2 ochranné pásmo vodního zdroje Bělá u Liberka 3220; 3219 Kunčina Ves u Zdobnice 4/2 g) Požadavky na zabezpečení budoucího provozu stavby Předpokládaná výše finančních potřeb provozu stavby (např. na energie, vodou, pracovníky, apod.) Pro zabezpečení provozu vodního díla budou potřeba základní dodávky energií a materiálu, které budou záviset na typu hráze (betonová hráz, sypaná hráz), nicméně rozdíly mezi jednotlivými variantními řešeními jsou ve vztahu detailnosti předkládané dokumentace téměř zanedbatelné. Z hlediska stanovení odhadu provozních nákladů lze konstatovat, že stěžejní pro provoz vodního díla budou náklady (mzdy, sociální a zdravotní pojištění) spojené s obsluhou vodního díla. Odhad provozních nákladů pro jednotlivé varianty je uveden v následující tabulce zemní sypaná hráz (var. A) klenbová betonová hráz (var. B) kamenitá zemní hráz (var. C) betonová tížná hráz (var. D) Kč Kč Kč Kč Předpokládaná výše finančních potřeb reprodukce pořízeného majetku a zdroje jejich úhrady v roce následujícím po roce uvedení stavby do provozu, apod. h) Výkresy a schémata určená správcem programu i) Rozhodující projektované parametry parametr jednotka Varianta A Varianta B Varianta C Varianta D typ hráze - zemní sypaná klenbová kamenitá sypaná betonová tížná ř.km profilu [km] 17,7 17,9 17,7 17,7 Max. výška hráze nad zákl. spárou [m] 70,0 79,0 70,0 74,0 Délka hráze v koruně [m] 326,0 332,0 326,0 326,0 Vzdušní líc - sklon 1:2 Návodní líc - sklon 1:3 oblouk. zakřivení oblouk. zakřivení sklon 1:1,7 sklon 1:0,75 sklon 1:2 sklon 10:1 Kóta koruny hráze [m n.m.] 518,0 517,4 518,0 517,4 Hladina maximálního objemu nádrže [m n.m.] 515,0 515,0 515,0 515,0 Sweco Hydroprojekt a.s. 21 (25)

22 parametr jednotka Varianta A Varianta B Varianta C Varianta D Hladina retenčního objemu [m n.m.] 514,0 514,0 514,0 514,0 Hladina zásobního prostoru [m n.m.] 510,6 510,6 510,6 510,6 Hladina stálého nadržení [m n.m.] 471,0 471,0 471,0 471,0 Kóta dna [m n.m.] 454,0 454,0 454,0 454,0 Typ bezpečnostního přelivu (dále BP) - boční se skluzem korunový hr. segmenty boční se skluzem korunový hr. segmenty Délka přelivné hrany BP [m] 30,0 3x 10,0 30,0 3x 10,0 Kóta přelivné hrany BP [m n.m.] 513,0 513,0 513,0 513,0 Kapacita BP při hl. max. objemu [m 3 /s] 162,9 162,9 162,9 162,9 Průměr spodních výpustí [mm] 2x DN 500 2x DN 500 2x DN 500 2x DN 500 Kapacita spodních výpustí při hl. zásobního prostoru [m 3 /s] 15,23 15,23 15,23 15,23 Kóta spodních výpustí [m n.m.] 457,50 457,50 457,50 457,50 Vodárenský odběr [l/s] 420,0 420,0 420,0 420,0 Minimální zůstatkový průtok Strojní vybavení vodní elektrárny (dále VE) [l/s] x Francisova turbína 2x Francisova turbína 2x Francisova turbína 2x Francisova turbína Instalovaný výkon VE [kw] Roční výroba VE [GWh] 1,67 1,67 1,67 1,67 Demolice stávajících objektů v zátopě [ks] Sweco Hydroprojekt a.s. 22 (25)

23 j) Přílohy Mapa širších vztahů Sweco Hydroprojekt a.s. 23 (25)

24 Přehledná situace PROFIL HRÁZE Sweco Hydroprojekt a.s. 24 (25)

25 Zdobnice, Pěčín výstavba přehradní nádrže Fotodokumentace Pohled do údolního profilu hráze Charakter toku v úseku umístění tělesa hráze Charakter toku Zdobnice v úseku pod profilem hráze (pohled po proudu) Sweco Hydroprojekt a.s. ARCHIVNÍ ČÍSLO: /15/1 Charakter toku Zdobnice ve střední předpokládané zátopy (pohled po proudu) 25 (25) REVIZE: 1 části
