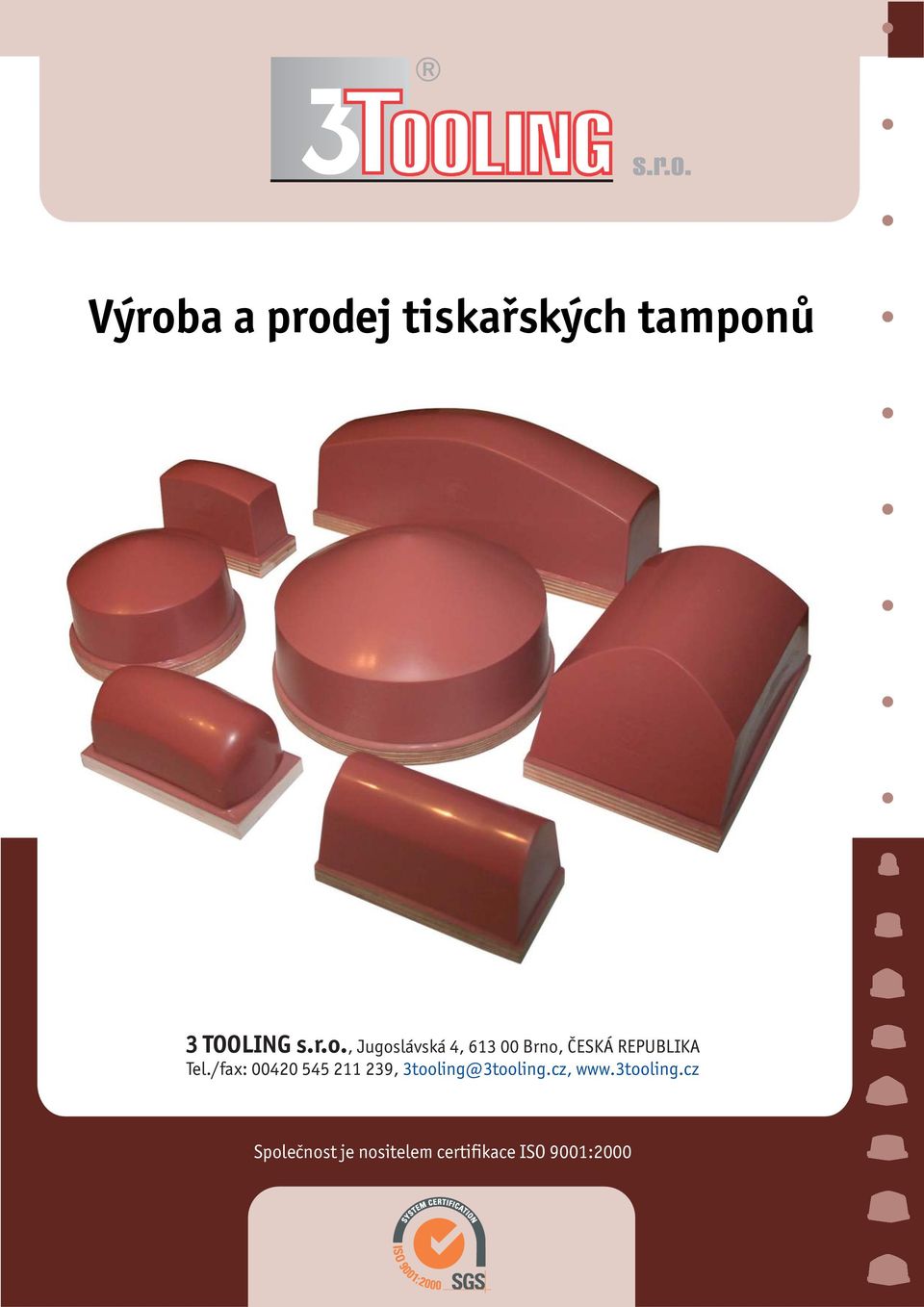

Výroba a prodej tiskařských tamponů

Transkript

1 Výroba a prodej tiskařských tamponů, ČESKÁ REPUBLIKA Tel./fax: , 3tooling@3tooling.cz, Společnost je nositelem certifikace ISO 9001:2000

2 tampony - základní informace tampony - jsou vysoce jakostní tiskařské nástroje vyráběné ze speciálních silikonokaučukových hmot chráněnými výrobními postupy. Vysokou kvalitou vstupních materiálů úrovně DIN ISO 9000 a ISO 9001, náročností technologického postupu výroby tamponů, se dosahují produkty: optimálního tvaru velké životnosti vysoké pružnosti výborných mechanických vlastností snadného upínání jsou dodávány jako: 1. Standardní: A - kruhové B - čtvercové C - obdélníkové D - sedlové F - podélné 2. Speciální: Podle potřeby zákazníka jsou též dodávány podle speciálních požadavků na individuální tvar, tvrdost (pružnost), způsob upínání, případně i barvu, pro rozlišná použití při: strojním tamponovém tisku ověřování a zkouškách speciálním tisku Značení tamponů: Jednotlivé tampony jsou pro potřebu identifikace a objednávání označovány následovně: Podle tvaru: A xx-xx Kruhové B xx-xx čtvercové C xx-xx Obdélníkové Podle tvrdosti barevným označením podložky: modrá 0 až 1 Shore A červená 2 až 4 Shore A zelená 5 až 6 Shore A D xx-xx Sedlové F xx-xx Podélné S xx-xx Speciální žlutá 7 až 9 Shore A bílá 10 až 14 Shore A šedá 15 až 18 Shore A Podle speciálního požadavku: S xx-xx speciální identifikace podle dohody Každý tampon je upevněn na podložce odpovídajícího tvaru a velikosti pro snadné upnutí na tiskařském stroji. Rozměry uvedené pod obrázky jednotlivých tiskařských tamponů mají následující význam:

3 tampony čtvercové B B B Tisková plocha: 10 x 10 mm Vnější rozměr: B 20 mm, H 30 mm B Tisková plocha: 22 x 22 mm Vnější rozměr: B 35 mm, H 40 mm B Tisková plocha: 32 x 32 mm Vnější rozměr: B 44 mm, H 38 mm B Tisková plocha: 35 x 35 mm Vnější rozměr: B 45 mm, H 50 mm B Tisková plocha: 40 x 40 mm Vnější rozměr: B 60 mm, H 46 mm B Tisková plocha: 50 x 50 mm Vnější rozměr: B 66 mm, H 57 mm Tisková plocha: 57 x 57 cm Vnější rozměr: B 70 mm, H 63 mm Tisková plocha: 60 x 60 mm Vnější rozměr: B 80 mm, H 73 mm

4 tampony čtvercové B Tisková plocha: 100 x 100 mm Vnější rozměr: L 125 mm, B 125 mm, H 78 mm

5 tampony obdélníkové C C Tisková plocha: 10 x 18 mm Vnější rozměr: L 27 mm, B 17 mm, H 30 mm C Tisková plocha: 10 x 25 mm Vnější rozměr: L 31 mm, B 20 mm, H 30 mm C Tisková plocha: 10 x 50 mm Vnější rozměr: L 65 mm, B 25 mm, H 32 mm C Tisková plocha: 13 x 27 mm Vnější rozměr: L 40 mm, B 25 mm, H 30 mm C Tisková plocha: 20 x 60 mm Vnější rozměr: L 80 mm, B 34 mm, H 56 mm C Tisková plocha: 20 x 80 mm Vnější rozměr: L 95 mm, B 35 mm, H 55 mm C Tisková plocha: 30 x 45 mm Vnější rozměr: L 70 mm, B 55 mm, H 45 mm Tisková plocha: 37 x 80 mm Vnější rozměr: L 98 mm, B 52 mm, H 57 mm

6 tampony obdélníkové C C Tisková plocha: 130 x25 mm Vnější rozměr: L 153 mm, B 44 mm, H 70 mm C Tisková plocha: 150 x 60 mm Vnější rozměr: L 175 mm, B 80 mm, H 96 mm C Tisková plocha: 140 x 50 mm Vnější rozměr: L 200 mm, B 90 mm, H 100 mm C Tisková plocha: 140 x 70 mm Vnější rozměr: L 175 mm, B 100 mm, H 82 mm C Tisková plocha: 17 x 28 mm Vnější rozměr: L 37 mm, B 27 mm, H 30 mm C Tisková plocha: 17 x 13 mm Vnější rozměr: L 25 mm, B 22 mm, H 28 mm C Tisková plocha: 23 x 50 mm Vnější rozměr: L 65 mm, B 36 mm, H 50 mm Tisková plocha: 42 x 75 mm Vnější rozměr: L 90 mm, B 55 mm, H 71 mm

7 tampony obdélníkové C C Tisková plocha: 70 x 45 mm Vnější rozměr: L 87 mm, B 60 mm, H 60 mm C Tisková plocha: 80 x 50 mm Vnější rozměr: L 98 mm, B 70 mm, H 65 mm C Tisková plocha: 85 x 65 mm Vnější rozměr: L 105 mm, B 90 mm, H 60 mm C Tisková plocha: 180 x 35 mm Vnější rozměr: L 205 mm, B 60 mm, H 82 mm C Tisková plocha: 18 x 60 mm Vnější rozměr: L 75 mm, B 35 mm, H 44 mm C Tisková plocha: 20 x 80 mm Vnější rozměr: L 95 mm, B 35 mm, H 60 mm C Tisková plocha: 53 x 38 mm Vnější rozměr: L 70 mm, B 55 mm, H 57 mm Tisková plocha: 37 x 57 mm Vnější rozměr: L 75 mm, B 57 mm, H 62 mm

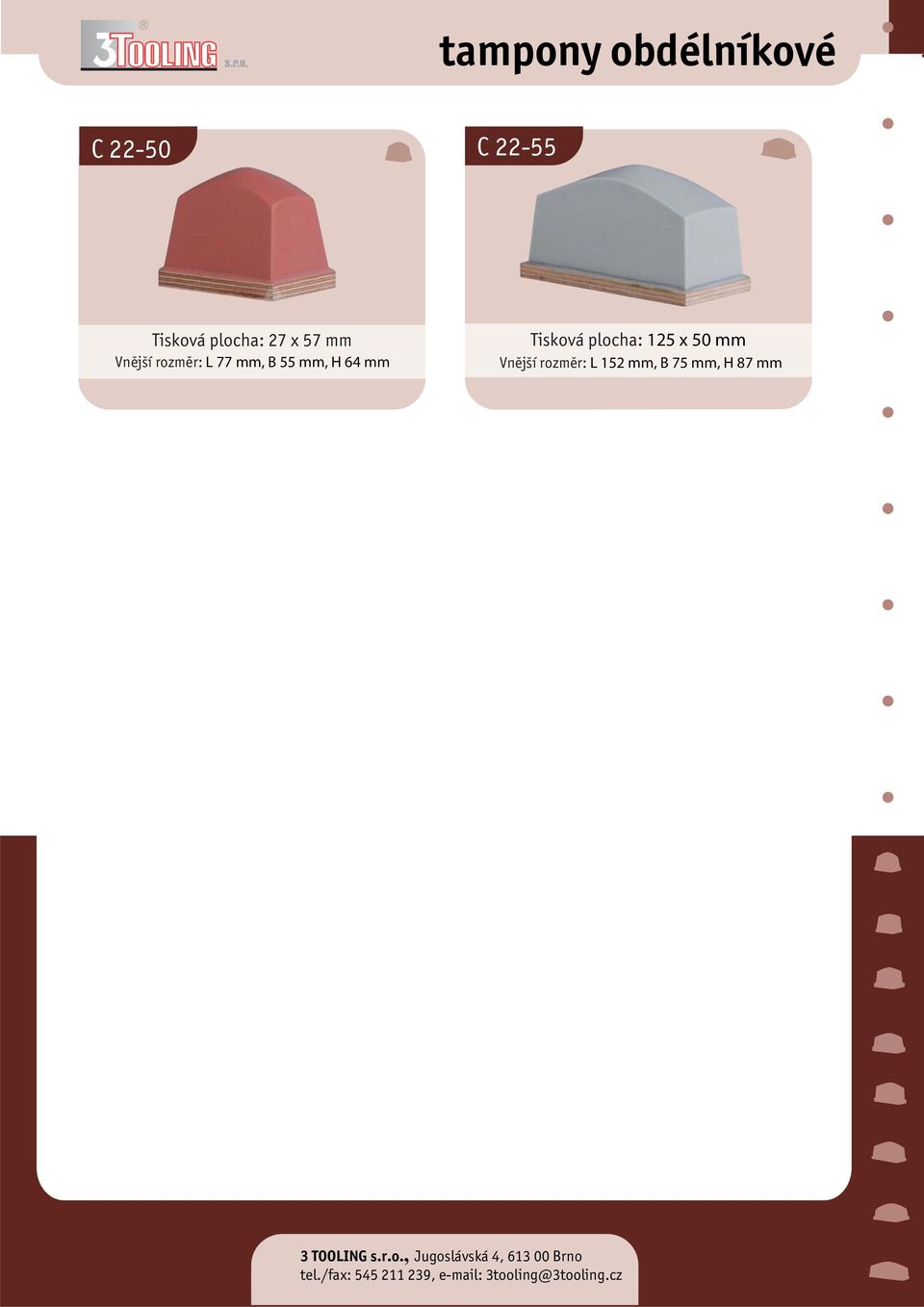

8 tampony obdélníkové C C Tisková plocha: 27 x 57 mm Vnější rozměr: L 77 mm, B 55 mm, H 64 mm Tisková plocha: 125 x 50 mm Vnější rozměr: L 152 mm, B 75 mm, H 87 mm

9 tampony kruhové A A Tisková plocha: 40 mm Vnější rozměr: D 62, H 47 mm A Tisková plocha: 45 mm Vnější rozměr: D 62, H 48 mm A Tisková plocha: 70 mm Vnější rozměr: D 93, H 60 mm A Tisková plocha: 55 mm Vnější rozměr: D 75, H 55 mm A Tisková plocha: 60 mm Vnější rozměr: D 75, H 55 mm A Tisková plocha: 35 mm Vnější rozměr: D 65, H 63 mm A Tisková plocha: 50 mm Vnější rozměr: D 86, H 55 mm Tisková plocha: 55 mm Vnější rozměr: D 102, H 67 mm

10 tampony kruhové A A A Tisková plocha: 25 mm Vnější rozměr: D 42, H 38 mm Tisková plocha: 20 mm Vnější rozměr: D 31x31, H 40 mm Tisková plocha: 120 mm Vnější rozměr: D 142, H 78 mm

11 tampony sedlové D D Tisková plocha: 10 x 30 mm Vnější rozměr: L 55 mm, B 35 mm, H 39 mm D Tisková plocha: 15 x 50 mm Vnější rozměr: L 90 mm, B 54 mm, H 50 mm D Tisková plocha: 20 x 55 mm Vnější rozměr: L 100 mm, B 55 mm, H 50 mm D Tisková plocha: 20 x 70 mm Vnější rozměr: L 145 mm, B 70 mm, H 70 mm D Tisková plocha: 15 x 30 mm Vnější rozměr: L 70 mm, B 45 mm, H 40 mm D Tisková plocha: 25 x 55 mm Vnější rozměr: L 80 mm, B 42 mm, H 50 mm D Tisková plocha: 30 x 70 mm Vnější rozměr: L 95 mm, B 47 mm, H 50 mm Tisková plocha: 20 x 45 mm Vnější rozměr: L 84 mm, B 50 mm, H 50 mm

12 tampony sedlové D D Tisková plocha: 25 x 55 mm Vnější rozměr: L 105 mm, B 70 mm, H 47 mm D Tisková plocha: 22 x 70 mm Vnější rozměr: L 95 mm, B 50 mm, H 52 mm D Tisková plocha: 22 x 75 mm Vnější rozměr: L 123 mm, B 50 mm, H 52 mm Tisková plocha: 30 x 55 mm Vnější rozměr: D 86 mm, H 66 mm

13 tampony podélné F F Tisková plocha: 25 x 315 mm Vnější rozměr: L 335 mm, B 62 mm, H 27 mm F Tisková plocha: 10 x 43 mm Vnější rozměr: L 65 mm, B 38 mm, H 39 mm F Tisková plocha: 15 x 65 mm Vnější rozměr: L 85 mm, B 35 mm, H 35 mm F Tisková plocha: 20 x 78 mm Vnější rozměr: L 120 mm, B 60 mm, H 50 mm F Tisková plocha: 15 x 140 mm Vnější rozměr: L 165 mm, B 57 mm, H 51 mm F Tisková plocha: 10 x 37 mm Vnější rozměr: L 46 mm, B 20 mm, H 20 mm F Tisková plocha: 53 x 8 mm Vnější rozměr: L64 mm, B 15 mm, H 27 mm Tisková plocha: 50 x 3 mm Vnější rozměr: L 65 mm, B 13 mm, H 20 mm

14 tampony podélné F F Tisková plocha: 30 x 120 mm Vnější rozměr: L 175 mm, B 75 mm, H 60 mm F Tisková plocha: 45 x 25 mm Vnější rozměr: L 62 mm, B 46 mm, H 52 mm F Tisková plocha: 73 x 25 mm Vnější rozměr: L 90 mm, B 45 mm, H 53 mm F Tisková plocha: 22 x 80 mm Vnější rozměr: L 97 mm, B 40 mm, H 44 mm F Tisková plocha: 20 x 47 mm Vnější rozměr: L 65 mm, B 35 mm, H 33 mm F Tisková plocha: 65 x 22 mm Vnější rozměr: L 80 mm, B 35 mm, H 37 mm F Tisková plocha: 45 x 150 mm Vnější rozměr: L 186 mm, B 65 mm, H 64 mm Tisková plocha: 22 x 83 mm Vnější rozměr: L 97 mm, B 35 mm, H 33 mm

15 tampony podélné F F Tisková plocha: 25 x 285 mm Vnější rozměr: L 310 mm, B 35 mm, H 35 mm F Tisková plocha: 44 x 90 mm Vnější rozměr: L 108 mm, B 55 mm, H 48 mm F Tisková plocha: 40 x 140 mm Vnější rozměr: L 160 mm, B 60 mm, H 58 mm F Tisková plocha: 80 x 245 mm Vnější rozměr: L 316 mm, B 100 mm, H 80 mm F Tisková plocha: 13 x 40 mm Vnější rozměr: L 52 mm, B 28 mm, H 32 mm F Tisková plocha: 13 x 68 mm Vnější rozměr: L 78 mm, B 23 mm, H 27 mm F Tisková plocha: 20 x 70 mm Vnější rozměr: L 90 mm, B 32 mm, H 35 mm Tisková plocha: 35 x 190 mm Vnější rozměr: L 286 mm, B 64 mm, H 71 mm

16 tampony podélné F F Tisková plocha: 28 x 325 mm Vnější rozměr: L 380 mm, B 37 mm, H 38 mm F Tisková plocha: 30 x 190 mm Vnější rozměr: L 225 mm, B 65 mm, H 63 mm F Tisková plocha: 240 x 35 mm Vnější rozměr: L 347 mm, B 65 mm, H 71 mm F Tisková plocha: 65 x 190 mm Vnější rozměr: L 260 mm, B 95 mm, H 66 mm F Tisková plocha: 80 x 60 mm Vnější rozměr: L 138 mm, B 90 mm, H 73 mm F Tisková plocha: 20 x 20 mm Vnější rozměr: L 35 mm, B 35 mm, H 32 mm F Tisková plocha: 20 x 44 mm Vnější rozměr: L 60 mm, B 35 mm, H 31 mm Tisková plocha: 40 x 25 mm Vnější rozměr: L 60 mm, B 45 mm, H 35 mm

17 tampony podélné F Tisková plocha: 10 x 420 mm Vnější rozměr: L 445 mm, B 22 mm, H 30 mm
