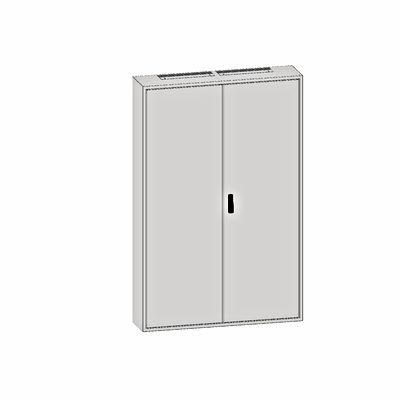

Nástěnný rám s dveřmi 4A mm, zadní stěna,otočná klika Sheet steel, RAL7035, 2 gland plates above and below

Transkript

1 Technický list produktu (datasheet): IL F Nástěnný rám s dveřmi 4A mm, zadní Sheet steel, RAL7035, 2 gland plates above and below SCHRACK-Info Modular designed wall-mounted frame with door Material: 1.25 mm powder coated sheet steel Phosphated, plastic powder-coated sheet steel enclosure tested and certified according to EN 62208:2011 and EN 60529:1991, protection class I suitable for TT/TN and IT network form, protection insulated according to ÖVE-IM 12 Standard version of door with flush plastic thumbturn operated via integrated double-bit lock rated voltage Ue: 230/400V/50Hz rated insulation voltage Ui: 1000V rated impulse withstand voltage Uimp: 6kV rated short time withstand current Icw: 25kA / 1s rated peak withstand current Ipk: 54kA rated conditional short-circuit current Icc: 25kA Protective earth connection: Welded bolt M6, I²t=3,6x10⁶ A²s Protection class: I Ambient temperature: -5 to +40 C Relative humidity: 50% at +40 C Max. allowed load capacity: Use 150kg floor-mounted / Use 80kg wall-mounted (without additional supports) / door 10kg EMV: EMV Environment 1 Distribution board Insert width D: 940mm / Height E: 1935mm Strana 1 od 5

2 Technické informace Šířka (mm) 1.030,00 Výška (mm) 2.025,00 Hloubka (mm) 300,00 Hmotnost (kg) 70,00 EAN Ztrátový výkon (W) -856,00 Typ Nástěnná montáž Barva RAL 7035 Šířka elektroměru 4 U 42 Stupeň ochrany krytí IP20C Základní popis Rám Rozměrový výkres: Nástěnný rám s dveřmi 4A mm, zadní Strana 2 od 5

3 Rozměrový výkres: Nástěnný rám s dveřmi 4A mm, zadní Strana 3 od 5

4 Datová tabulka: Nástěnný rám s dveřmi 4A mm, zadní stěna,otočná klika Type Article number Number of Number of A B C D E Radiant power loss gland plates above gland plates below [mm] [mm] [mm] [mm] [mm] [W]* Depth 100 mm 2A12 IL F A18 IL F Depth 180 mm 1A7 IL F A12 IL F A7 IL F A12 IL F A12 IL F A12 IL F A12 IL F A12 IL F Depth 250 mm 1A16 IL F A18 IL F A21 IL F A24 IL F A28 IL F A42 IL F A18 IL F A18 IL F A18 IL F A21 IL F A24 IL F A28 IL F A33 IL F A39 IL F A42 IL F A45 IL F A18 IL F A21 IL F A24 IL F A28 IL F A33 IL F A39 IL F A42 IL F A45 IL F A18 IL F A21 IL F A24 IL F A28 IL F A33 IL F A39 IL F A42 IL F A45 IL F A24 IL F A28 IL F A33 IL F A39 IL F A42 IL F A45 IL F Depth 300 mm 2A39 IL F A42 IL F A45 IL F A39 IL F A42 IL F A45 IL F A39 IL F A42 IL F A45 IL F A39 IL F A42 IL F A45 IL F Depth 400 mm 2A42 IL F A42 IL F A42 IL F Strana 4 od 5

5 5A42 IL F *Max. radiated power of housing calculated as a wall-mounted single fixed with ΔT = 35K. Detailed information and legal notes see page? Tabulka objednacích čísel POPIS Nástěnný rám s dveřmi 4A mm, zadní Sheet steel, RAL7035, 2 gland plates above and below Volitelné příslušenství Příruba se 18 průchodkami, mm, IP20C Pro IL006/001/009/036 šířky 2, 3, 4 a 5 Příruba se 2 propichovacími průchodkami, 426x130x18mm W=426 H=130 D=15 mm Podstavec pro hloubku 300 mm, boční díl, 1 pár Určeno pro rozvaděč bez dveří, IP20C a IP54 Podstavec pro rám 4A.., IP40, přední nebo zadní díl, 1 ks Díl pro přední nebo zadní část podstavce, 1 kus OBJ.ČÍSLO IL F IL IL IL IL Strana 5 od 5
