1 TerraMaster U1 Domácí NAS server pro multimédia Uživatelská příručka

2 Pohled zepředu a zezadu Pohled zepředu: LED indikátor Po zapnutí se rozsvítí modré LED světlo, které značí, že je server zapnutý. Po stisku tlačítka napájení po dobu 3 sekund modré LED světlo několikrát blikne, poté se přístroj vypne. Pohled zezadu: 1 LAN Připojení k síti LAN USB rozhraní 2 USB 3 RESET Reset 4 POWER Spuštění 5 DC IN Napájení Připojení k 1Gbit, 100Mbit a 10Mbit síti. Připojení k PC pro správu zařízení nebo využití jako externího pevného disku. Při startu zmáčkněte po dobu 5 sekund dojde k obnovení výchozího nastavení. Pro zaputí zmáčkněte tlačítko. Pro vypnutí podržte tlačítko po dobu 3 sekund.

3 Instalace pevného disku Upozornění! Server podporuje jen pevné disky zformátované jako exfat(fat64). Pokud máte na pevném disku data a máte ho v jiném formátu, data si nejdříve zazálohujte. Server automaticky zformátuje pevný disk na exfat formát a data na něm uložená budou smazána. Instalace pevného disku: 1. Otočte server a odšroubujte 4 šrouby. 2. Vyjměte víko a vložte do něj pevný disk. 3. Pevný disk přisroubujte třemi šrouby k víku. 4. Připojte napájecí a SATA kabel. 5. Víko s pevným diskem vraťte zpět do serveru. 6. Zašroubujte víko čtyřmi šrouby.

4 NAS Software - klient Na stránce si stáhněte aktuální verzi TerraMaster NAS klienta pro váš operační systém. S touto aplikací můžete vyhledat IP adresu serveru a zobrazit rozhraní pro jeho správu. Pokud používáte aplikaci pod Linux nebo MAC OS musíte mít nainstalovánu Javu. Aktuální verzi Java můžete stáhnout zde: - Existují dva způsoby pro vstup do rozhraní správy serveru. Pro přímý přístup klikněte na Setup. Také můžete do internetového prohlížeče zadat IP adresu serveru (např.: Výchozí uživatelské jméno a heslo je admin/ admin. -File server: Klikněte na zobrazenou IP adresu nebo na tlačítko Enter pro vstup na file server pro čtení a zápis dat. Výchozí uživatelské jméno je guest a heslo není nastaveno. -FTP server: Klikněte na zobrazenou IP adresu nebo na tlačítko Enter pro vstup na FTP server. Výchozí administrátorské jméno je guest a heslo není nastaveno.

5 - BT management: Kliknutím na zobrazenou IP adresu nebo na tlačítko Enter vstoupíte do správy BitTorrent klienta. Výchozí uživatelské jméno je guest a heslo není nastaveno. -Mobile Save/WebDav: Kliknutím na zobrazenou IP adresu nebo na tlačítko Enter zobrazíte rozhraní WebDav. Výchozí uživatelské jméno je guest a heslo není nastaveno. Web Management V NAS aplikaci klikněte na Setup nebo zadejte IP adresu serveru do internetového prohlížeče. Zadejte vaše uživatelské jméno a heslo pro přístup ke správě serveru. Defaultní jméno a heslo je admin/ admin. Doporučujeme změnit co nejdříve. Hlavní stránka serveru Z hlavní stránky máte pomocí menu přístup k pěti hlavním částem správy serveru: systém, nastavení sítě, Správa uživatelů, Údržba, Aplikace.

6 Vzdálená správa serveru Pro vzdálenou správu serveru přes internet povolte mapování Routeru přes upnp, nastavte případně servisní porty http, FTP, WEBDAV, Bittorrent a povolte Cloud server. Poté stačí zadat do webového prohlížeče adresu a do okénka zadejte název zařízení (viz. Systémové informace).

7 Stav systému Tato sekce zobrazuje informace systémové informace a stav pevného disku. Název Hosta / skupiny: Kliknutím na upravit změníte název serveru a skupiny.název hosta použijete pro přihlášeni na internetu ( Upozornění: První znak host jména nemůže být číslo. Změna hesla : Kliknutím na ADMIN (na liště nahoře) můžete nastavit nové heslo pro přístup k webovému rozhraní. Defaultní jméno/ heslo je admin/ admin. Doporučujeme změnit.

8 Nastavení data a času. Klikněte nahoře na liště na údaj datumu a času a dostanete se do menu. Zde nastavte potřebné údaje. Verze firmwaru: Zobrazení aktuální verze firmware, popřípadě nová verze ke stažení. Kódování: Nastavení kódování znaků. Po změně kódování dojde k restartu serveru, který bude trvat zhruba jednu minutu. Síť: Zobrazení informací o LAN IP, Internet (veřejně) IP, MAC IP a PPPoE.

9 Servisní informace: Zapnutí/ Vypnutí DHCP, SMB, WebDav, FTP, upnp media serveru a BT Network Settings (Nastavení sítě)

10 Nastavení IP adresy: Dynamická IP:Automatické získání IP adresy. Po nastavení dynamické IP adresy a uložení toho nastavení se server pokusí získat IP adresu. Po úspěšném připojení se zobrazí získaná IP adresa. Pokud se nezobrazila IP adresa došlo k chybě připojení. Statická IP: Ručně nastavte IP adresu, masku podsítě, výchozí bránu a DNS server. PPPoE PPPoE (Point-to-Point Protocol over Ethernet) je protokol využívaný poskytovateli ADSL připojení. Pokud se k internetu připojujete pomocí ADSL a server budete připojovat přímo k ADSL modulátoru budete muset nastavit přidělené uživatelské jméno a heslo. Pokud jste k internetu připojeni pomocí ADSL, ale server připojujete k modemu, nemusíte nastavovat PPPoE. Postup připojení pomocí PPPoE: Telefonním kabelem připojte ADSL modulátor a síťovým kabelem ho připojte k serveru. V nastavení Network settings --- PPPoE zadejte uživatelské jméno a heslo přidělené ADSL operátorem a nastavení uložte. Systém se připojí a získá IP adresu. DDNS DDNS (Dynamic Domain Name Server) slouží k namapování uživatelovi dynamické IP adresy k statické webové adrese. Pro přístup k serveru z internetu nemusíte znát jeho IP adresu, stačí znát jeho webovou adresu. Pro využití této funkce se musíte zaregistrovat u některého z DDNS poskytovatelů. Pozn: Pokud používáte cloud servis, není třeba nastavovat DDNS servis.

11 Správa uživatelů V sekci uživatelské nastavení můžete přidávat, upravovat, mazat uživatele, upravovat jejich přístupová práva a složky.

12 Přidání nového účtu Přidání nového účtu, nastavení hesla a práv přístupu. Po vytvoření nového uživatelského účtu bude také vytvořena soukromá složka pro uživatele. Editace účtu Zvolte uživatele, kterého chcete upravit a změňte jeho heslo nebo práva přístupu. Smazání účtu Zvolte uživatele, kterého chcete smazat a klikněte na delete. Poznámka: smazáním uživatele se nesmaže jeho soukromá složka. Vytvoření nové složky Ve správě uživatelů klikněte na new folder pro vytvoření nové složky. Přejmenování složky Ve správě uživatelů klikněte na ikonku vedle složky, kterou chcete přejmenovat. Smazání složky Ve správe uživatelů klikněte na ikonku vedle složky, kterou chcete smazat. Správa práv uživatelů Ve správě uživatelů zvolte uživatele a zaškrtněte, které služby může daný uživatel používat. Systémové nástroje - údržba Pevný disk

13 Před prvním použitím pevného disku ho musíte zformátovat na formát exfat (FAT64). Formátování pevného disku se provede v Maintence---Hard Disk Utility. Nastavte časový úsek pro uspání, po kterém se při nečinnosti vypne pevný disk. Upozornění: Windows XP musí mít nainstalován Service Pack 2 nebo vyšší, aby mohl číst pevný disk ve formátu exfat. Windows Vista musí mít nainstalován Service Pack 1 nebo vyšší pro podporu exfat. Upgrade systému Upgrade systému na novější verzi opravuje chyby a může přidat novou funkcionalitu. Vyberte stažený soubor a dejte Použít. Popř. nejprve klikněte na zkontrolovat verzi firmwaru. Upozornění: V průběhu upgrade firmwaru nesmí být přerušeno elektrické napájení. Upgrade trvá zhruba minutu a po doknčení bude server restartován. Obnovení výchozího nastavení Pro obnovení výchozího nastavení, zejména hesla, klikněte v sekci Údržba/ výchozí / RESETOVAT: Server obnoví výchozí nastavení včetně hesla a poté bude restartován. Upozornění: Obnovení výchozího nastavení nesmaže obsah pevného disku.

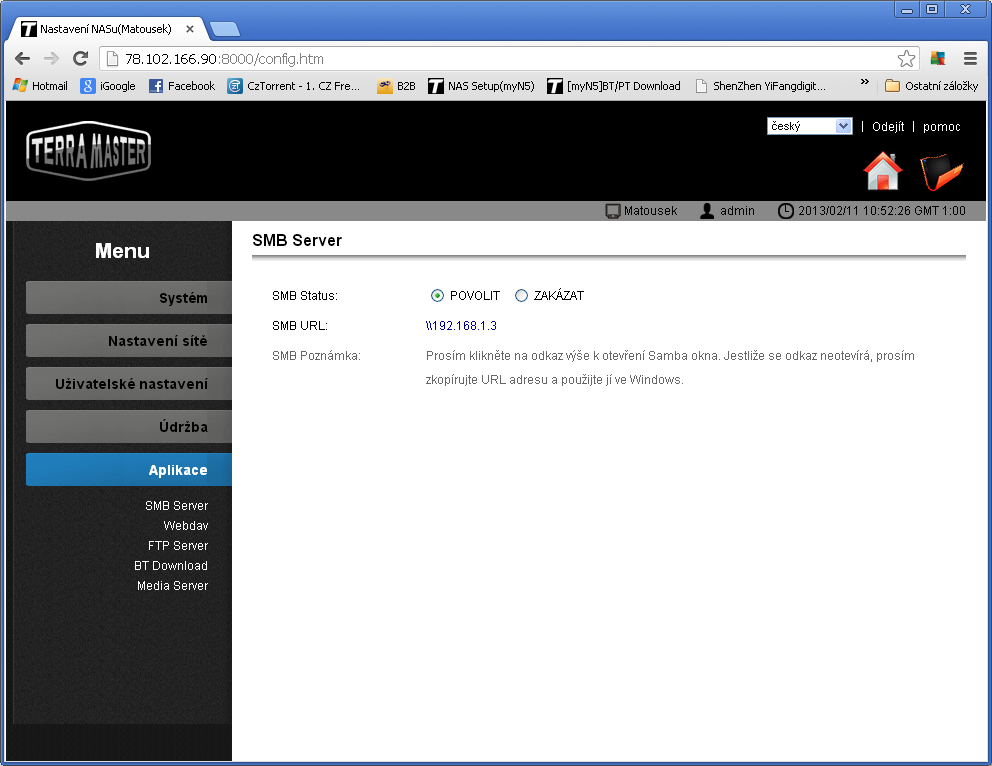

14 Nastavení služeb/ aplikací Tato kapitola popisuje nastavení SMB serveru, mobilního sdílení WebDav, FTP serveru, BT stahování a multimediálního serveru. SMB Server V sekci Aplikace --- SMB server můžete povolit nebo zakázat službu SMB. Po povolení služby SMB můžete kopírovat, mazat a spravovat soubory uložené na pevném disku v lokální síti. Pro přístup k souborům klikněte na odkaz v SMB URL nebo přímo napište zadanou URL adresu (např.: \\ ) a zadejte uživatelské jméno a heslo. Výchozí uživatelské jméno je guest a heslo pro něj nastaveno není. WebDav V sekci Aplikace---WebDav můžete nastavit mobilní sdílení na internetu/ v lokální síti.

15 Pro mobilní zařízení s androidem / IOS lze v marketech stáhnout WebDav aplikace. FTP Server V sekci Aplikace - FTP server můžete povolit / zakázat FTP server. Pro přístup na FTP klikněte na zobrazený odkaz nebo zadejte zobrazenou URL adresu.

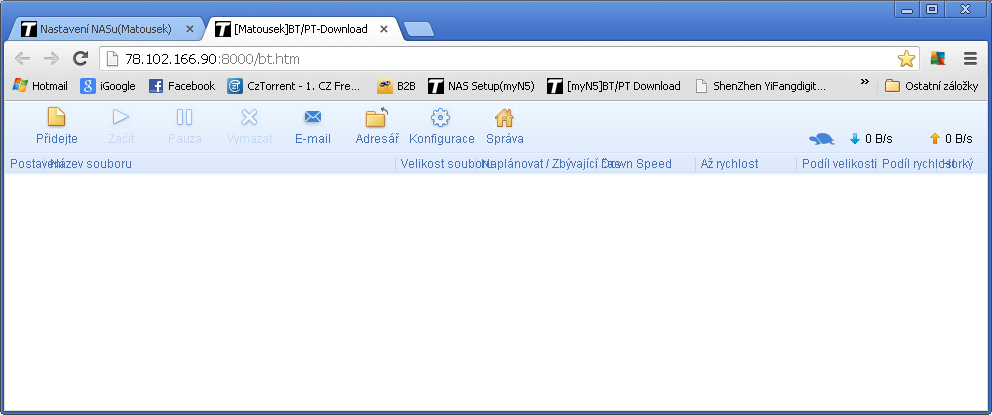

16 Poté zadejte vaše uživatelské jméno a heslo. Poznámka: Při otevření FTP v internetovém prohlížeči můžete soubory jen číst. Pro zápis a správu souborů otevřete FTP v souborovém prohlížeči Windows. Pro přístup k souborům doporučujeme použít FTP klienta. Pro přístup na FTP server na internetu je třeba znát veřejnou IP adresu serveru. BT/PT download NAS server podporuje stahování BitTorrent souborů a správce BitTorrent souborů je již předinstalován. Rychlost stahování BitTorrent soborů závisí na počtu připojených uživatelů, bandwidth, nastavení routeru a dalších věcí. Server podporuje UPnP mapování portů a uživatel většinou nemusí provádět žádné další nastavení pro správné fungování. Konfigurace - Nastavení, kde bude stahovaný soubor uložen (default je adr. Public) a další paramametry. Existují dva způsoby jak přidat BitTorrent soubor. Soubor můžete nahrát přes webové rozhraní nebo ho nahrát do určené složky na server a server ho automaticky začne stahovat. Pro přidání BitTorrent souboru přes webové rozhraní klikněte na Přídejte / Vybrat soubor a Použít. V BitTorrent klientu můžete přidat až 32 souborů a najednou stahovat 4 soubory. Po dokončení stahování souboru začne okamžitě stahování dalšího souboru. Kliknutím na ikonku nastavíte posílání ových upozornění.

17 Multimediální server (upnp) V sekci Aplikace - Media Server můžete nastavit sdílené složky, kde jsou umístěny multimediální soubory. K multimediálním souborům můžete přistupovat pomocí UPnP klientů na zařízeních jako jsou Smart TV, HD přehrávače, PS3, XBOX 360, itunes atd. Pozn: Přehrávače (např. egreat, Xtreamer, IAMM, Noontec,..), které podporují SMB protokol v lokální síti, nepotřebují spuštěný upnp mediální server.

18 Připojení serveru k PC pomocí USB Tento server můžete připojit k PC pomocí USB a použít jeho pevný disk jako externí disk vašeho PC. Nejdříve připojte server USB kabelem k PC, a poté server zapněte. Servisní středisko Conquest Entertainment/ UMAX Czech, Hloubětínská Praha 9 Tel Technická podpora Tel support@umax.cz
