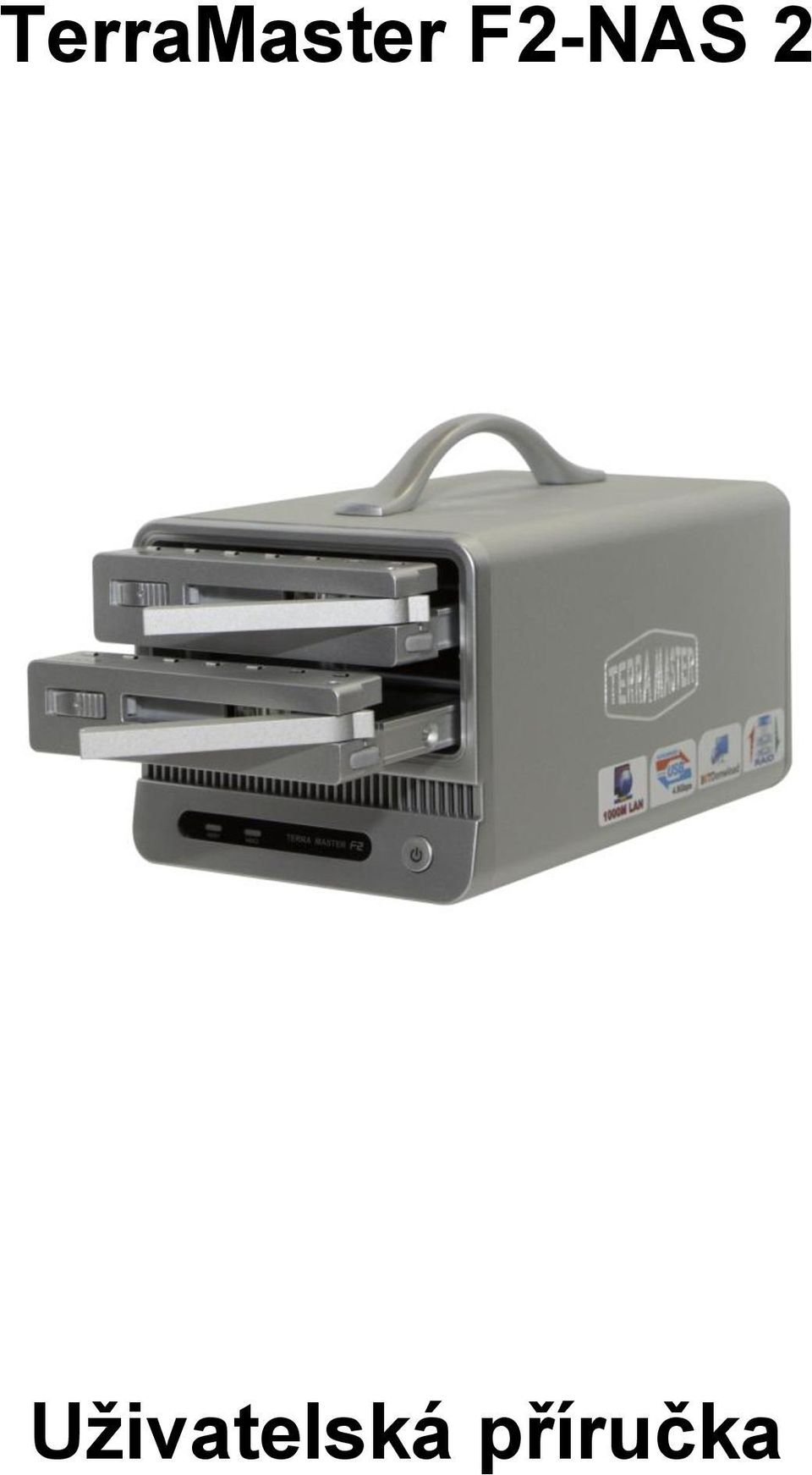

1 TerraMaster F2-NAS 2 Uživatelská příručka

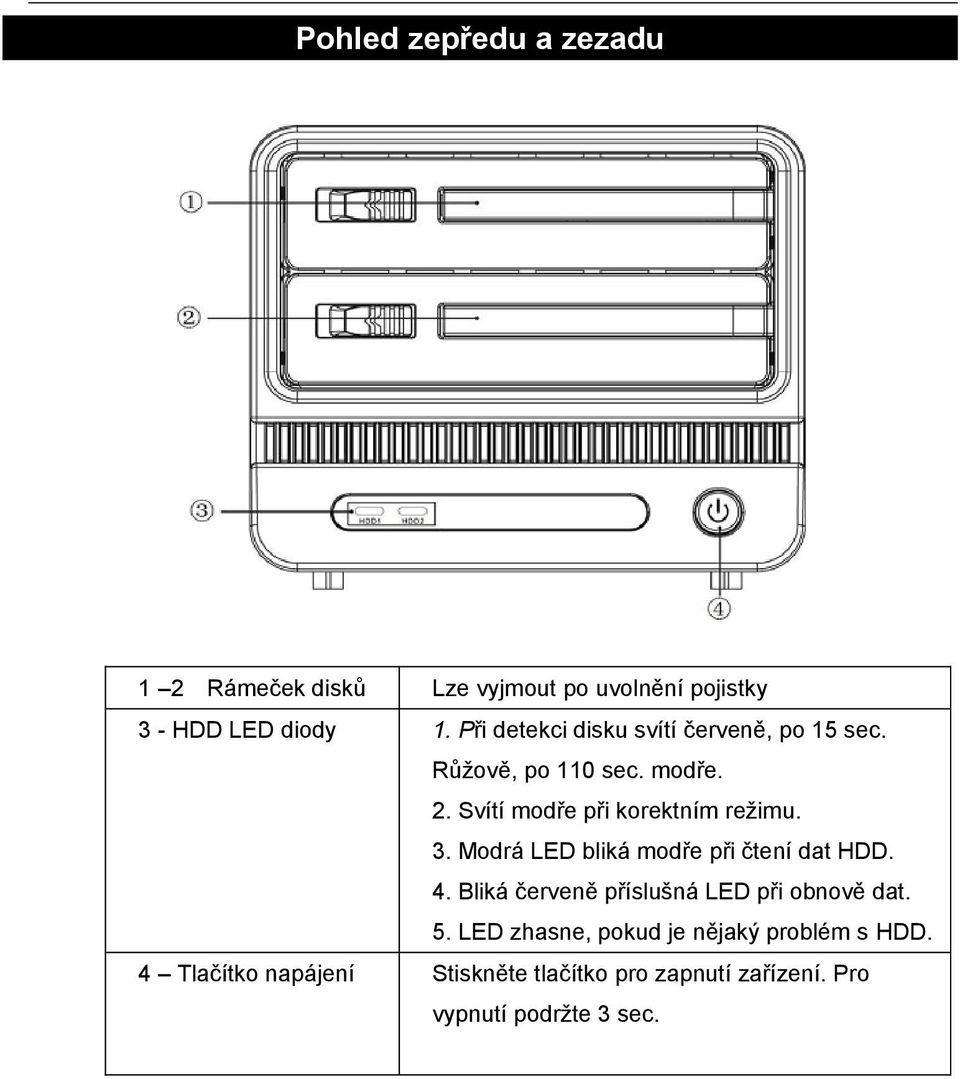

Pohled zepředu a zezadu 1 2 Rámeček disků Lze vyjmout po uvolnění pojistky 3 - HDD LED diody 1. Při detekci disku svítí červeně, po 15 sec. Růžově, po 110 sec. modře. 2. Svítí modře při korektním režimu.

2 Pohled zepředu a zezadu 1 2 Rámeček disků Lze vyjmout po uvolnění pojistky 3 - HDD LED diody 1. Při detekci disku svítí červeně, po 15 sec. Růžově, po 110 sec. modře. 2. Svítí modře při korektním režimu. 3. Modrá LED bliká modře při čtení dat HDD. 4. Bliká červeně příslušná LED při obnově dat. 5. LED zhasne, pokud je nějaký problém s HDD. 4 Tlačítko napájení Stiskněte tlačítko pro zapnutí zařízení. Pro vypnutí podržte 3 sec.

3. Modrá LED bliká modře při čtení dat HDD. 4. Bliká červeně příslušná LED při obnově dat. 5.

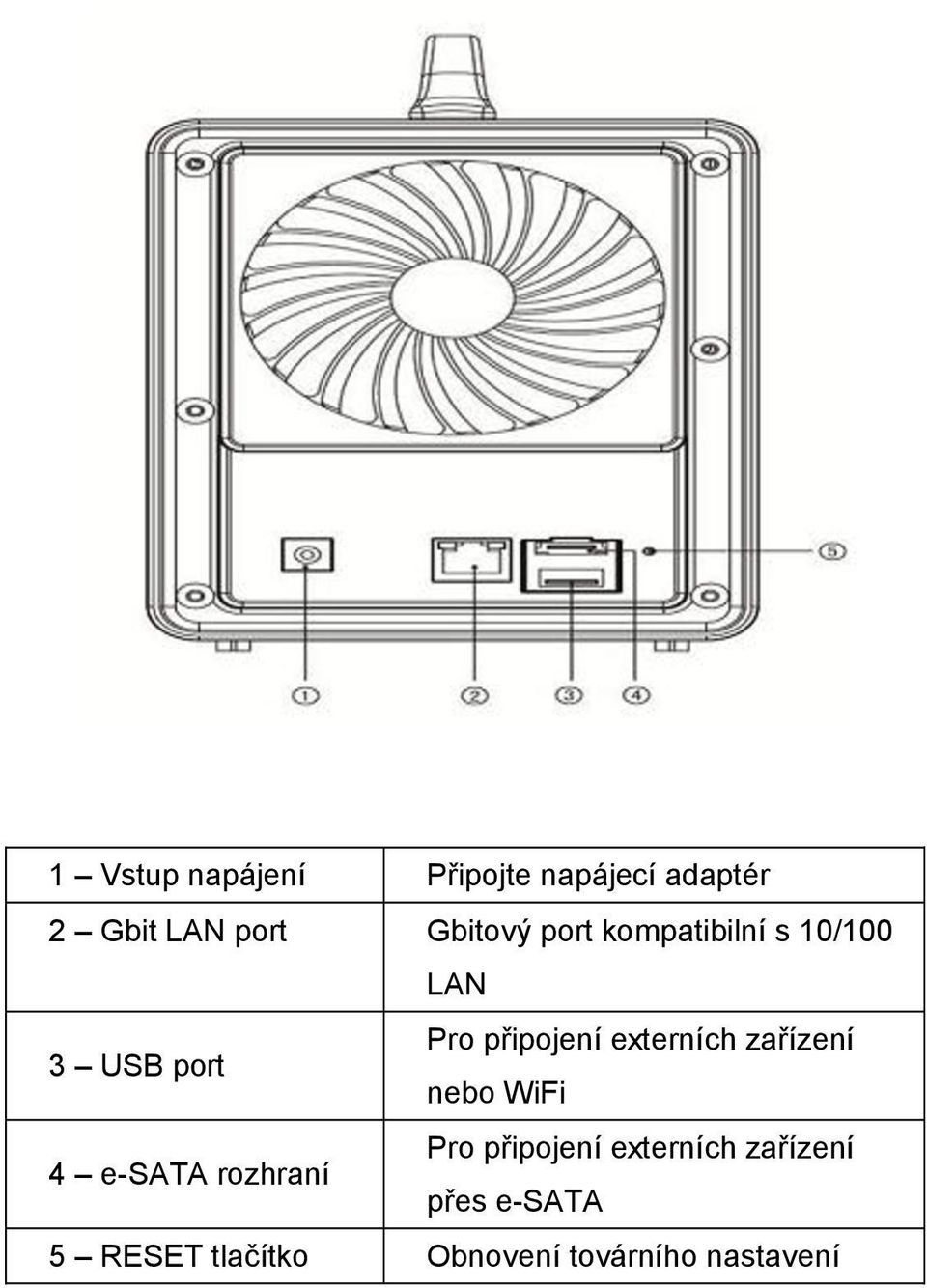

3 1 Vstup napájení Připojte napájecí adaptér 2 Gbit LAN port Gbitový port kompatibilní s 10/100 LAN 3 USB port Pro připojení externích zařízení nebo WiFi 4 e-sata rozhraní Pro připojení externích zařízení přes e-sata 5 RESET tlačítko Obnovení továrního nastavení

externích zařízení nebo WiFi 4 e-sata rozhraní Pro připojení

4 Instalace pevných disků 1. Odjistěte zámek šuplíku dle šipky. 2. Tyčka automaticky vyskočí z pozice. 3. Vytočte tyčku rámečku ven a rámeček vyjede z pozice. 4. Odšroubujte přepážku se dvěma šrouby. 5. Umístěte disk do rámečku dle obrázku. 6. Přisroubujte disk čtyřmi šrouby 7. Vložte rámeček s diskem do pozice a zajistěte.

Vytočte tyčku rámečku ven a rámeček vyjede z pozice. 4.

5 Připojení zařízení 1. Připojte napájecí adaptér (v balení) do vstupu na zadní straně přístroje. 2. RJ45 LAN kabel spojte NAS server s routerem (switchem, hubem) 3. Zapněte NAS tlačítkem na přední straně přístroje. HDD LED začnou svítit červeně, pak růžově a nakonec modře. Pozn: Nastavení serveru lze provádět pouze, pokud HDD LED svítí modře. NAS Software T-Cloud klient Tento software slouží pro nalezení serveru v lokální síti a základní obsluhu NAS serveru v prostředí Windows nebo MAC OS. Program T-Cloud naleznete na CD, na stránkách nebo na S touto aplikací můžete vyhledat IP adresu serveru v lokální síti a zobrazit rozhraní pro jeho správu.

Pozn: Nastavení serveru lze provádět pouze, pokud HDD LED svítí modře.

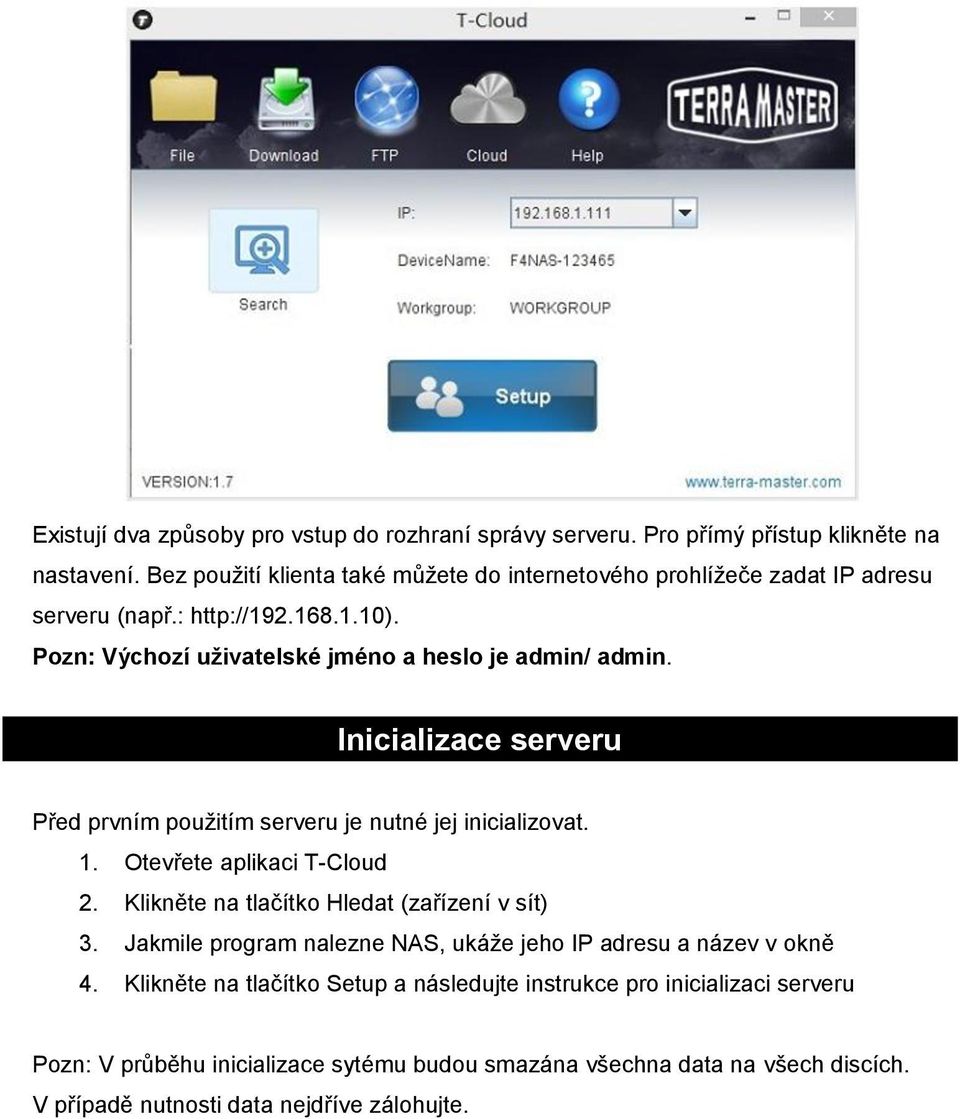

6 Existují dva způsoby pro vstup do rozhraní správy serveru. Pro přímý přístup klikněte na nastavení. Bez použití klienta také můžete do internetového prohlížeče zadat IP adresu serveru (např.: Pozn: Výchozí uživatelské jméno a heslo je admin/ admin. Inicializace serveru Před prvním použitím serveru je nutné jej inicializovat. 1. Otevřete aplikaci T-Cloud 2. Klikněte na tlačítko Hledat (zařízení v sít) 3. Jakmile program nalezne NAS, ukáže jeho IP adresu a název v okně 4. Klikněte na tlačítko Setup a následujte instrukce pro inicializaci serveru Pozn: V průběhu inicializace sytému budou smazána všechna data na všech discích. V případě nutnosti data nejdříve zálohujte.

Inicializace serveru Před prvním použitím serveru je nutné jej inicializovat. 1. Otevřete aplikaci T-Cloud 2. Klikněte na tlačítko Hledat (zařízení v sít) 3.

7 1. V průběhu inicializace postupně nastavíte název a heslo, čas, IP adresu, vytvoříte skupinu disků (RAID pole). 2. Po vytvoření skupiny disků systém začne inicializovat server. Doba pro tuto inicializaci záleží na typu RAID pole a počtu disků. Může trvat od 1 hodiny až po několik hodin v případě RAID 5 a 2TB disků (nebo vyšších). 3. Po ukončení inicializace klikněte na tlačítko hledat v T-Cloud aplikaci a objeví se opě IP adresa serveru. 4. V případě, že chcete dále nastavit server, klikněte na tlačítko Setup nebo vložte IP adresu serveru do webového prohlížeče. Nastavení času a datumu: Lze nastavit ručně nebo použít synchronizaci ze vzdáleného serveru

Může trvat od 1 hodiny až po několik hodin v případě RAID 5 a 2TB disků (nebo vyšších). 3.

8 Nastavení IP adresy: Zde můžete nastavit dynamickou IP adresu (server ji dostane z routeru) nebo zkušenější uživatelé mohou nastavit statickou adresu ručně (server ji bude zachovávat) Nastavení Auto startu: Na této stránce nastavíte servisy, které chcete mít zpuštěny po startu serveru. Čím více zapnutých servisů, tím více bude zatížený systém.

bude zachovávat) Nastavení Auto startu: Na této stránce nastavíte servisy, které

vybrání RAID módu k vytvoření skupiny disků, klkněte na OK a začne inicializace.

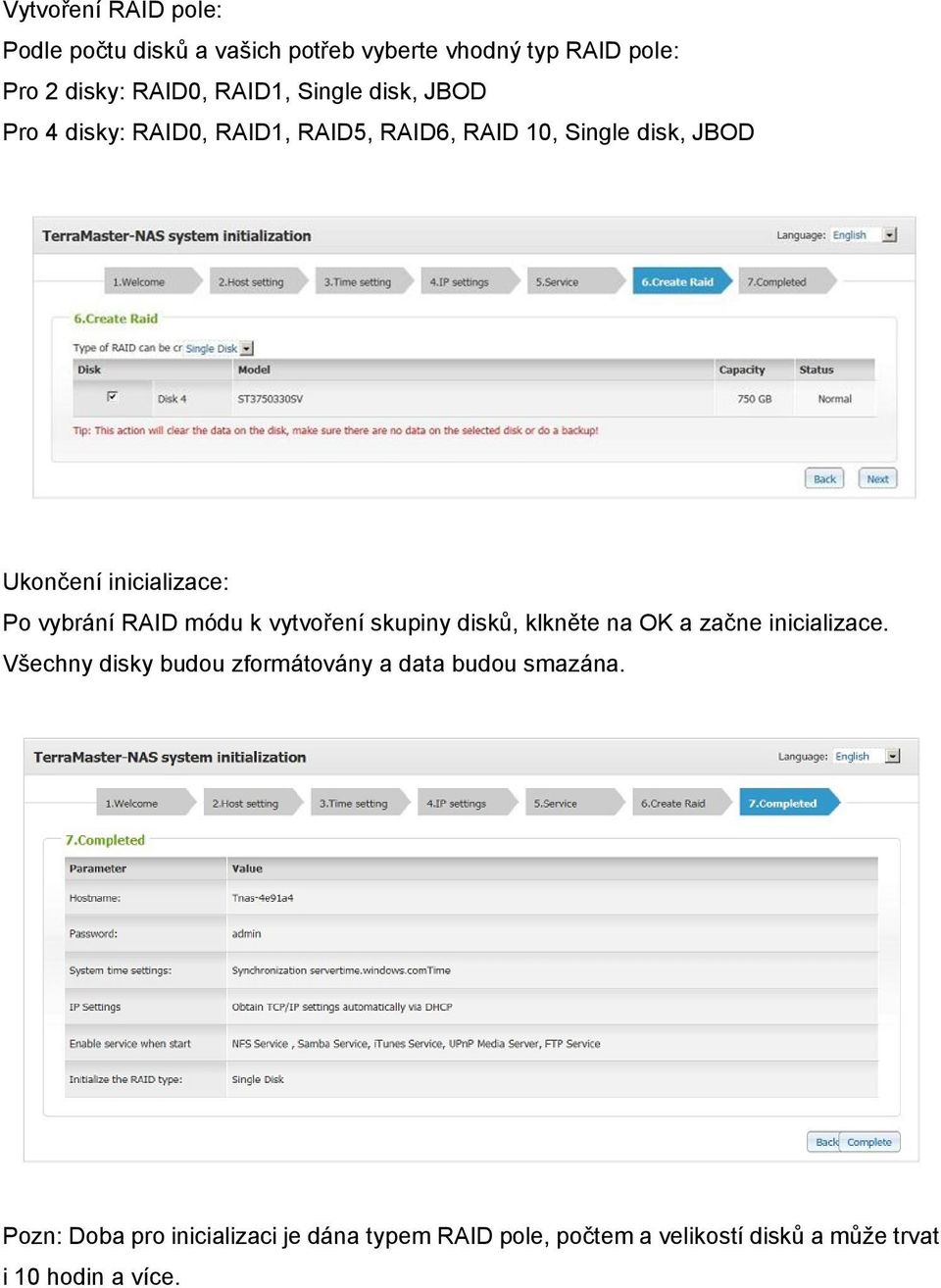

9 Vytvoření RAID pole: Podle počtu disků a vašich potřeb vyberte vhodný typ RAID pole: Pro 2 disky: RAID0, RAID1, Single disk, JBOD Pro 4 disky: RAID0, RAID1, RAID5, RAID6, RAID 10, Single disk, JBOD Ukončení inicializace: Po vybrání RAID módu k vytvoření skupiny disků, klkněte na OK a začne inicializace. Všechny disky budou zformátovány a data budou smazána. Pozn: Doba pro inicializaci je dána typem RAID pole, počtem a velikostí disků a může trvat i 10 hodin a více.

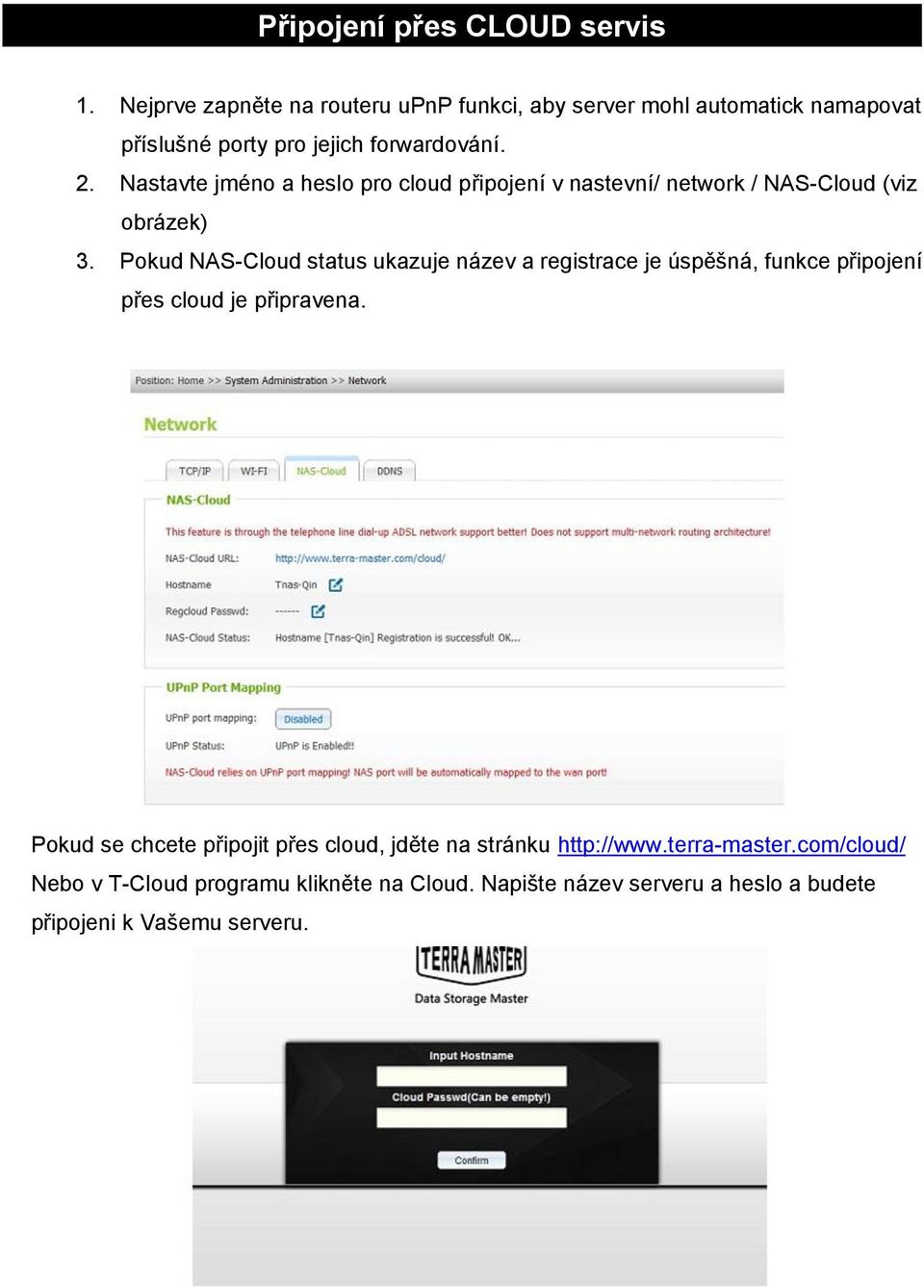

10 Připojení přes CLOUD servis 1. Nejprve zapněte na routeru upnp funkci, aby server mohl automatick namapovat příslušné porty pro jejich forwardování. 2. Nastavte jméno a heslo pro cloud připojení v nastevní/ network / NAS-Cloud (viz obrázek) 3. Pokud NAS-Cloud status ukazuje název a registrace je úspěšná, funkce připojení přes cloud je připravena. Pokud se chcete připojit přes cloud, jděte na stránku Nebo v T-Cloud programu klikněte na Cloud. Napište název serveru a heslo a budete připojeni k Vašemu serveru.

Nastavte jméno a heslo pro cloud připojení v nastevní/ network / NAS-Cloud (viz obrázek) 3.

11 Technická podpora Servisní středisko Conquest Entertainment/ UMAX Czech, Hloubětínská Praha 9 Tel Technická podpora Tel support@umax.cz

9 Tel. +420 284000111 Technická podpora Tel.
