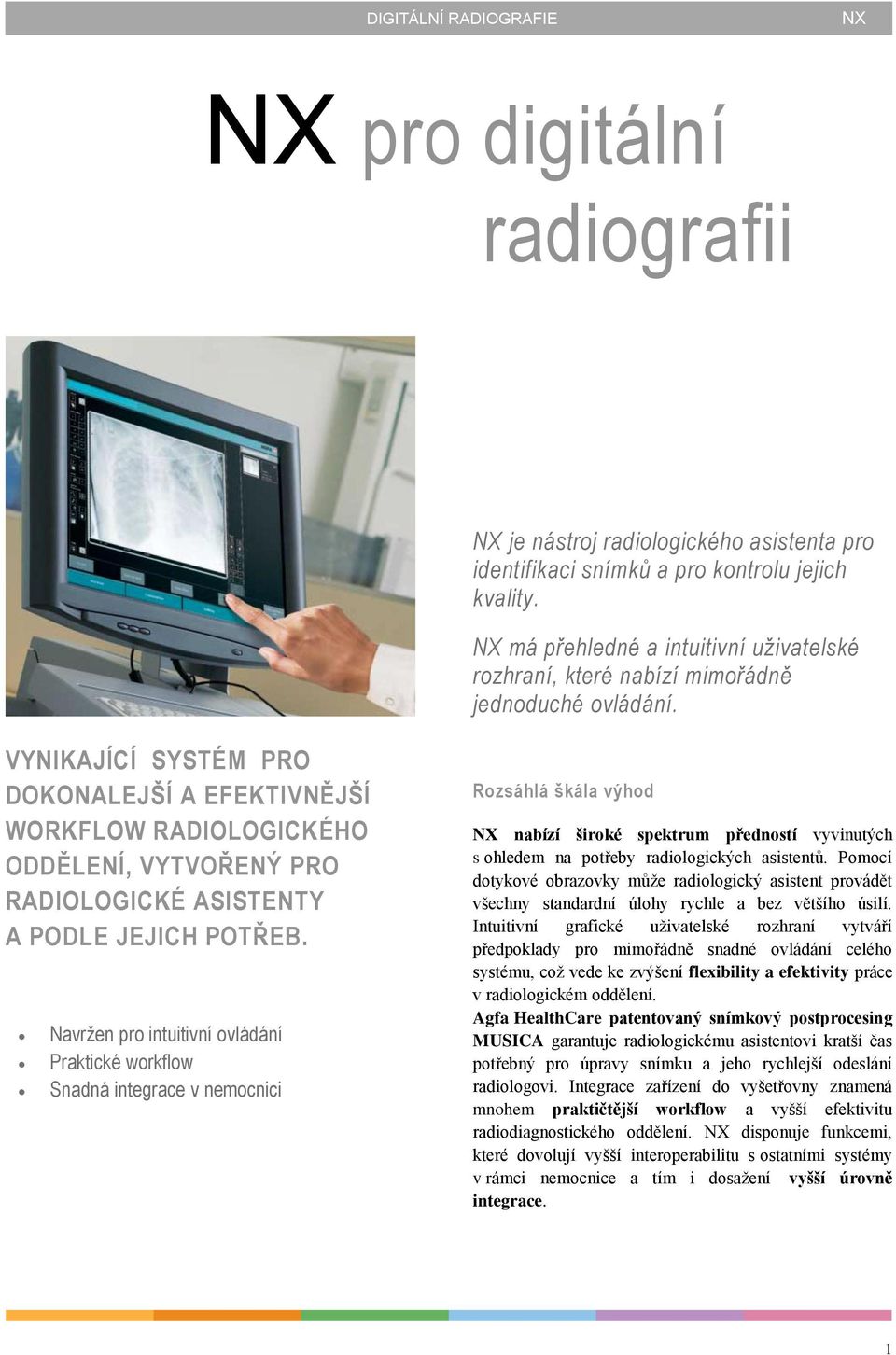

1 DIGITÁLNÍ RADIOGRAFIE NX NX pro digitální radiografii NX je nástroj radiologického asistenta pro identifikaci snímků a pro kontrolu jejich kvality. NX má přehledné a intuitivní uživatelské rozhraní, které nabízí mimořádně jednoduché ovládání. VYNIKAJÍCÍ SYSTÉM PRO DOKONALEJŠÍ A EFEKTIVNĚJŠÍ WORKFLOW RADIOLOGICKÉHO ODDĚLENÍ, VYTVOŘENÝ PRO RADIOLOGICKÉ ASISTENTY A PODLE JEJICH POTŘEB. Navržen pro intuitivní ovládání Praktické workflow Snadná integrace v nemocnici Rozsáhlá škála výhod NX nabízí široké spektrum předností vyvinutých s ohledem na potřeby radiologických asistentů. Pomocí dotykové obrazovky může radiologický asistent provádět všechny standardní úlohy rychle a bez většího úsilí. Intuitivní grafické uživatelské rozhraní vytváří předpoklady pro mimořádně snadné ovládání celého systému, což vede ke zvýšení flexibility a efektivity práce v radiologickém oddělení. Agfa HealthCare patentovaný snímkový postprocesing MUSICA garantuje radiologickému asistentovi kratší čas potřebný pro úpravy snímku a jeho rychlejší odeslání radiologovi. Integrace zařízení do vyšetřovny znamená mnohem praktičtější workflow a vyšší efektivitu radiodiagnostického oddělení. NX disponuje funkcemi, které dovolují vyšší interoperabilitu s ostatními systémy v rámci nemocnice a tím i dosažení vyšší úrovně integrace. 1

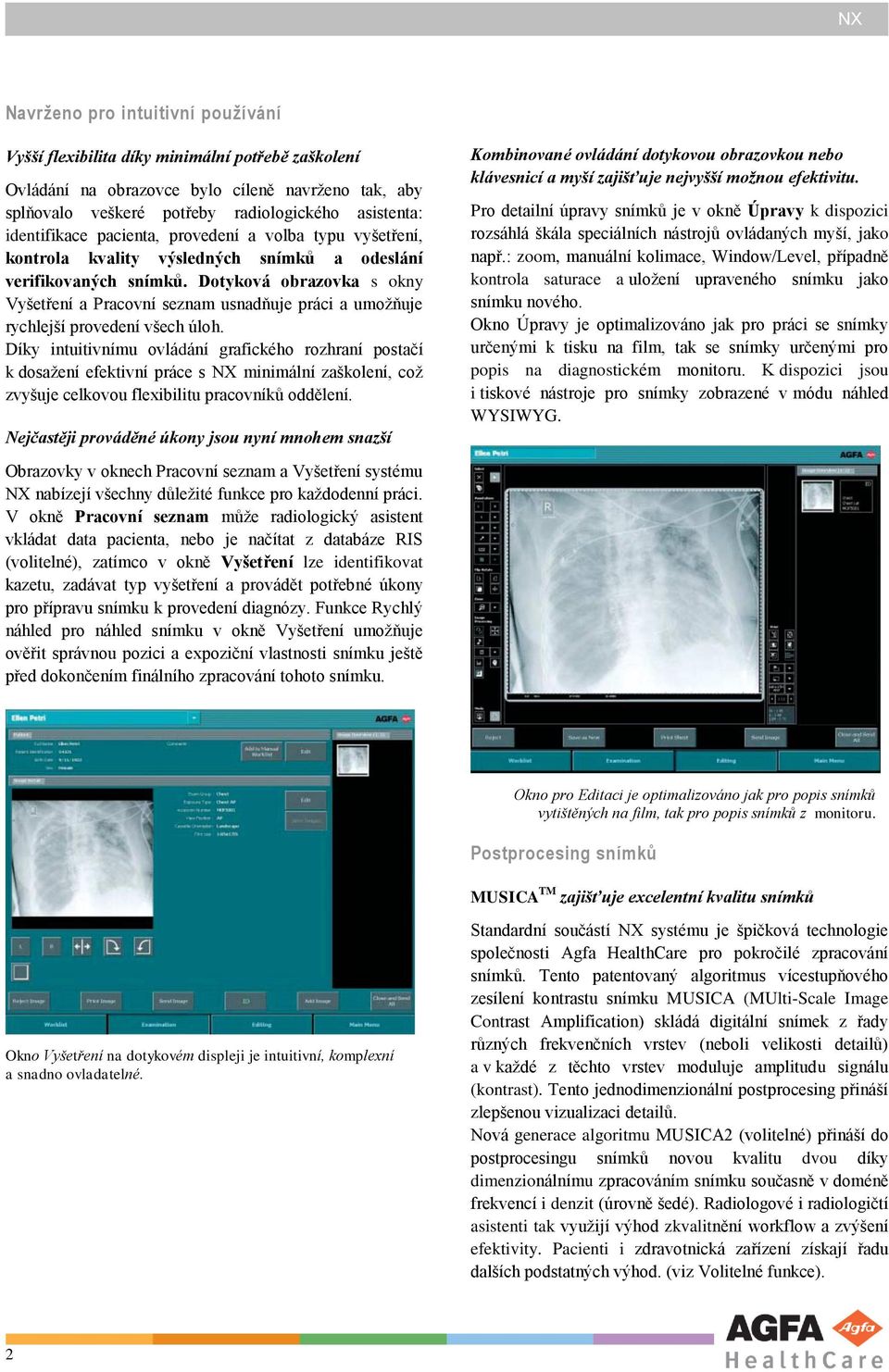

2 Navrženo pro intuitivní používání Vyšší flexibilita díky minimální potřebě zaškolení Ovládání na obrazovce bylo cíleně navrženo tak, aby splňovalo veškeré potřeby radiologického asistenta: identifikace pacienta, provedení a volba typu vyšetření, kontrola kvality výsledných snímků a odeslání verifikovaných snímků. Dotyková obrazovka s okny Vyšetření a Pracovní seznam usnadňuje práci a umožňuje rychlejší provedení všech úloh. Díky intuitivnímu ovládání grafického rozhraní postačí k dosažení efektivní práce s NX minimální zaškolení, což zvyšuje celkovou flexibilitu pracovníků oddělení. Nejčastěji prováděné úkony jsou nyní mnohem snazší Obrazovky v oknech Pracovní seznam a Vyšetření systému NX nabízejí všechny důležité funkce pro každodenní práci. V okně Pracovní seznam může radiologický asistent vkládat data pacienta, nebo je načítat z databáze RIS (volitelné), zatímco v okně Vyšetření lze identifikovat kazetu, zadávat typ vyšetření a provádět potřebné úkony pro přípravu snímku k provedení diagnózy. Funkce Rychlý náhled pro náhled snímku v okně Vyšetření umožňuje ověřit správnou pozici a expoziční vlastnosti snímku ještě před dokončením finálního zpracování tohoto snímku. Kombinované ovládání dotykovou obrazovkou nebo klávesnicí a myší zajišťuje nejvyšší možnou efektivitu. Pro detailní úpravy snímků je v okně Úpravy k dispozici rozsáhlá škála speciálních nástrojů ovládaných myší, jako např.: zoom, manuální kolimace, Window/Level, případně kontrola saturace a uložení upraveného snímku jako snímku nového. Okno Úpravy je optimalizováno jak pro práci se snímky určenými k tisku na film, tak se snímky určenými pro popis na diagnostickém monitoru. K dispozici jsou i tiskové nástroje pro snímky zobrazené v módu náhled WYSIWYG. Okno pro Editaci je optimalizováno jak pro popis snímků vytištěných na film, tak pro popis snímků z monitoru. Postprocesing snímků MUSICA TM zajišťuje excelentní kvalitu snímků Okno Vyšetření na dotykovém displeji je intuitivní, komplexní a snadno ovladatelné. Standardní součástí NX systému je špičková technologie společnosti Agfa HealthCare pro pokročilé zpracování snímků. Tento patentovaný algoritmus vícestupňového zesílení kontrastu snímku MUSICA (MUlti-Scale Image Contrast Amplification) skládá digitální snímek z řady různých frekvenčních vrstev (neboli velikosti detailů) a v každé z těchto vrstev moduluje amplitudu signálu (kontrast). Tento jednodimenzionální postprocesing přináší zlepšenou vizualizaci detailů. Nová generace algoritmu MUSICA2 (volitelné) přináší do postprocesingu snímků novou kvalitu dvou díky dimenzionálnímu zpracováním snímku současně v doméně frekvencí i denzit (úrovně šedé). Radiologové i radiologičtí asistenti tak využijí výhod zkvalitnění workflow a zvýšení efektivity. Pacienti i zdravotnická zařízení získají řadu dalších podstatných výhod. (viz Volitelné funkce). 2

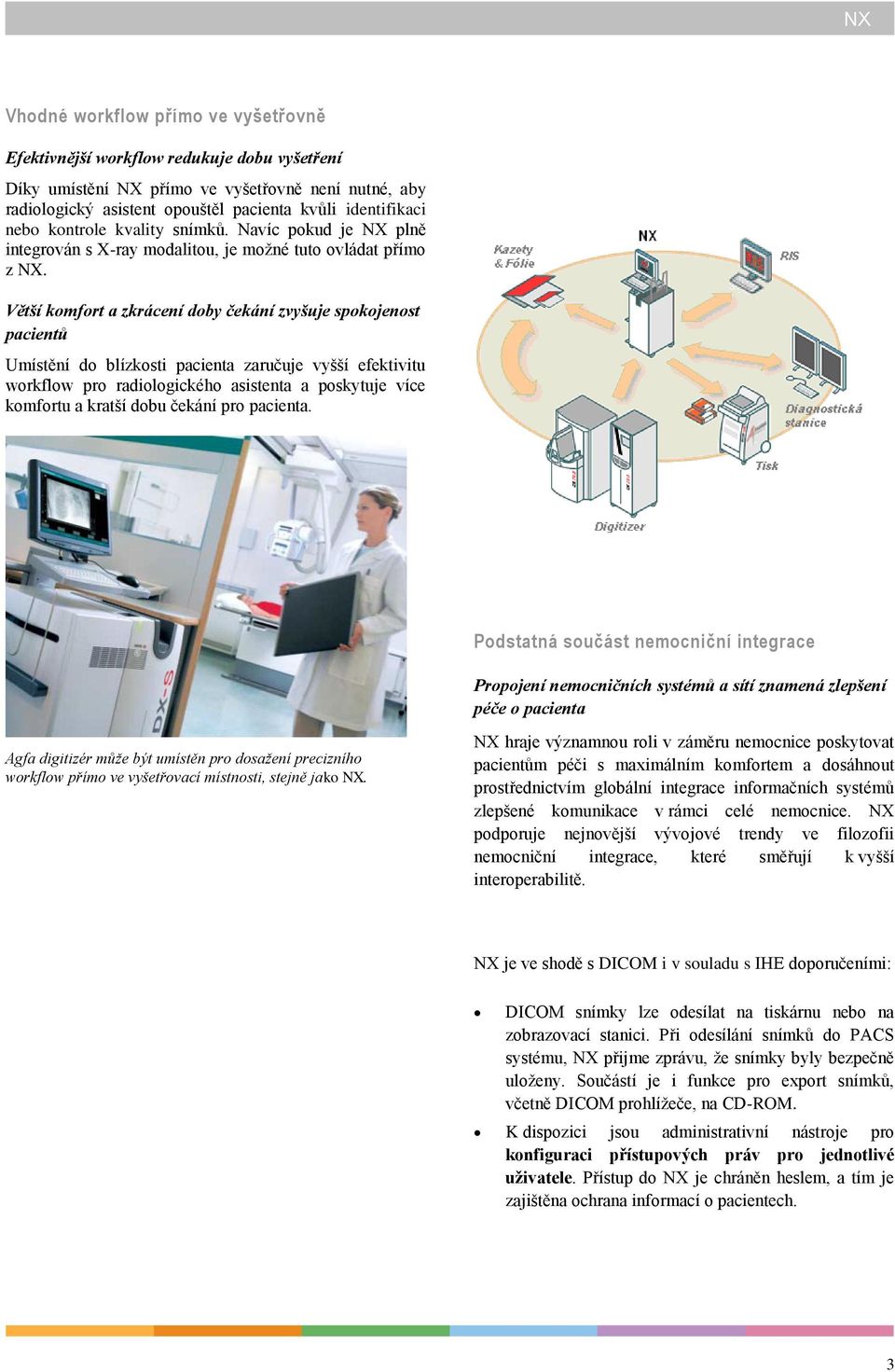

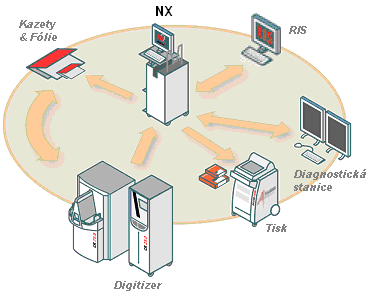

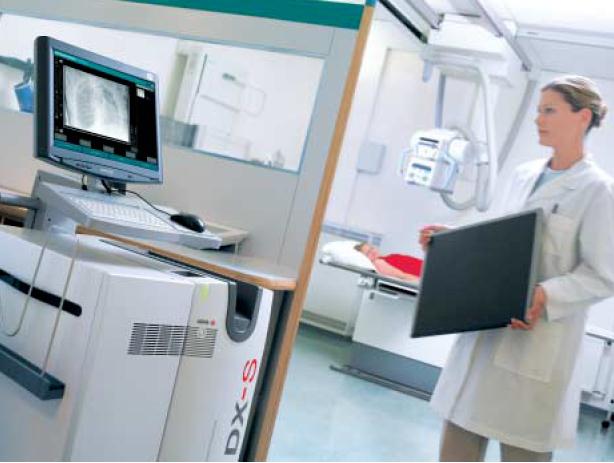

3 Vhodné workflow přímo ve vyšetřovně Efektivnější workflow redukuje dobu vyšetření Díky umístění NX přímo ve vyšetřovně není nutné, aby radiologický asistent opouštěl pacienta kvůli identifikaci nebo kontrole kvality snímků. Navíc pokud je NX plně integrován s X-ray modalitou, je možné tuto ovládat přímo z NX. Větší komfort a zkrácení doby čekání zvyšuje spokojenost pacientů Umístění do blízkosti pacienta zaručuje vyšší efektivitu workflow pro radiologického asistenta a poskytuje více komfortu a kratší dobu čekání pro pacienta. Podstatná součást nemocniční integrace Propojení nemocničních systémů a sítí znamená zlepšení péče o pacienta Agfa digitizér může být umístěn pro dosažení precizního workflow přímo ve vyšetřovací místnosti, stejně jako NX. NX hraje významnou roli v záměru nemocnice poskytovat pacientům péči s maximálním komfortem a dosáhnout prostřednictvím globální integrace informačních systémů zlepšené komunikace v rámci celé nemocnice. NX podporuje nejnovější vývojové trendy ve filozofii nemocniční integrace, které směřují k vyšší interoperabilitě. NX je ve shodě s DICOM i v souladu s IHE doporučeními: DICOM snímky lze odesílat na tiskárnu nebo na zobrazovací stanici. Při odesílání snímků do PACS systému, NX přijme zprávu, že snímky byly bezpečně uloženy. Součástí je i funkce pro export snímků, včetně DICOM prohlížeče, na CD-ROM. K dispozici jsou administrativní nástroje pro konfiguraci přístupových práv pro jednotlivé uživatele. Přístup do NX je chráněn heslem, a tím je zajištěna ochrana informací o pacientech. 3

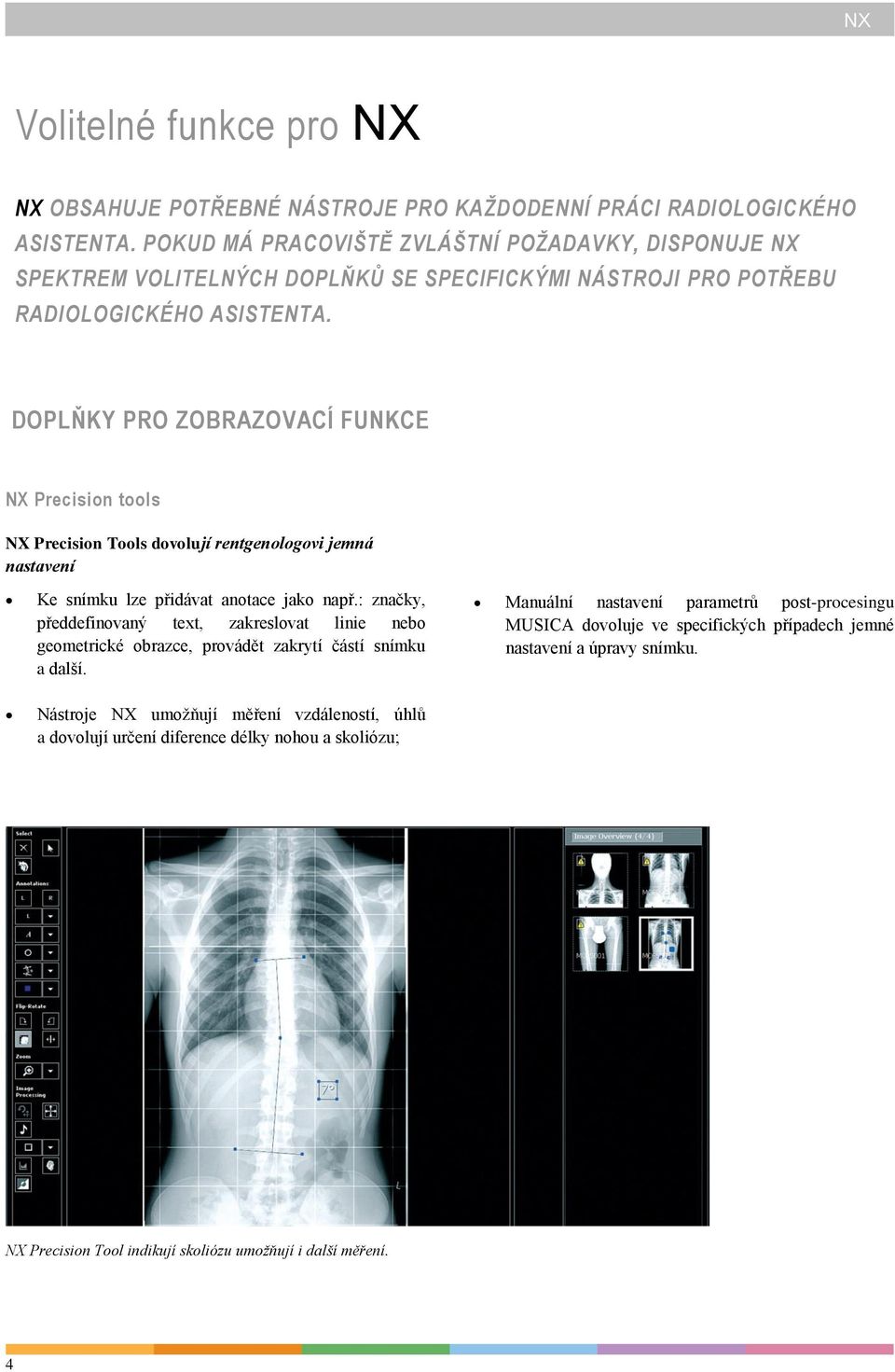

4 Volitelné funkce pro NX NX OBSAHUJE POTŘEBNÉ NÁSTROJE PRO KAŽDODENNÍ PRÁCI RADIOLOGICKÉHO ASISTENTA. POKUD MÁ PRACOVIŠTĚ ZVLÁŠTNÍ POŽADAVKY, DISPONUJE NX SPEKTREM VOLITELNÝCH DOPLŇKŮ SE SPECIFICKÝMI NÁSTROJI PRO POTŘEBU RADIOLOGICKÉHO ASISTENTA. DOPLŇKY PRO ZOBRAZOVACÍ FUNKCE NX Precision tools NX Precision Tools dovolují rentgenologovi jemná nastavení Ke snímku lze přidávat anotace jako např.: značky, předdefinovaný text, zakreslovat linie nebo geometrické obrazce, provádět zakrytí částí snímku a další. Nástroje NX umožňují měření vzdáleností, úhlů a dovolují určení diference délky nohou a skoliózu; Manuální nastavení parametrů post-procesingu MUSICA dovoluje ve specifických případech jemné nastavení a úpravy snímku. NX Precision Tool indikují skoliózu umožňují i další měření. 4

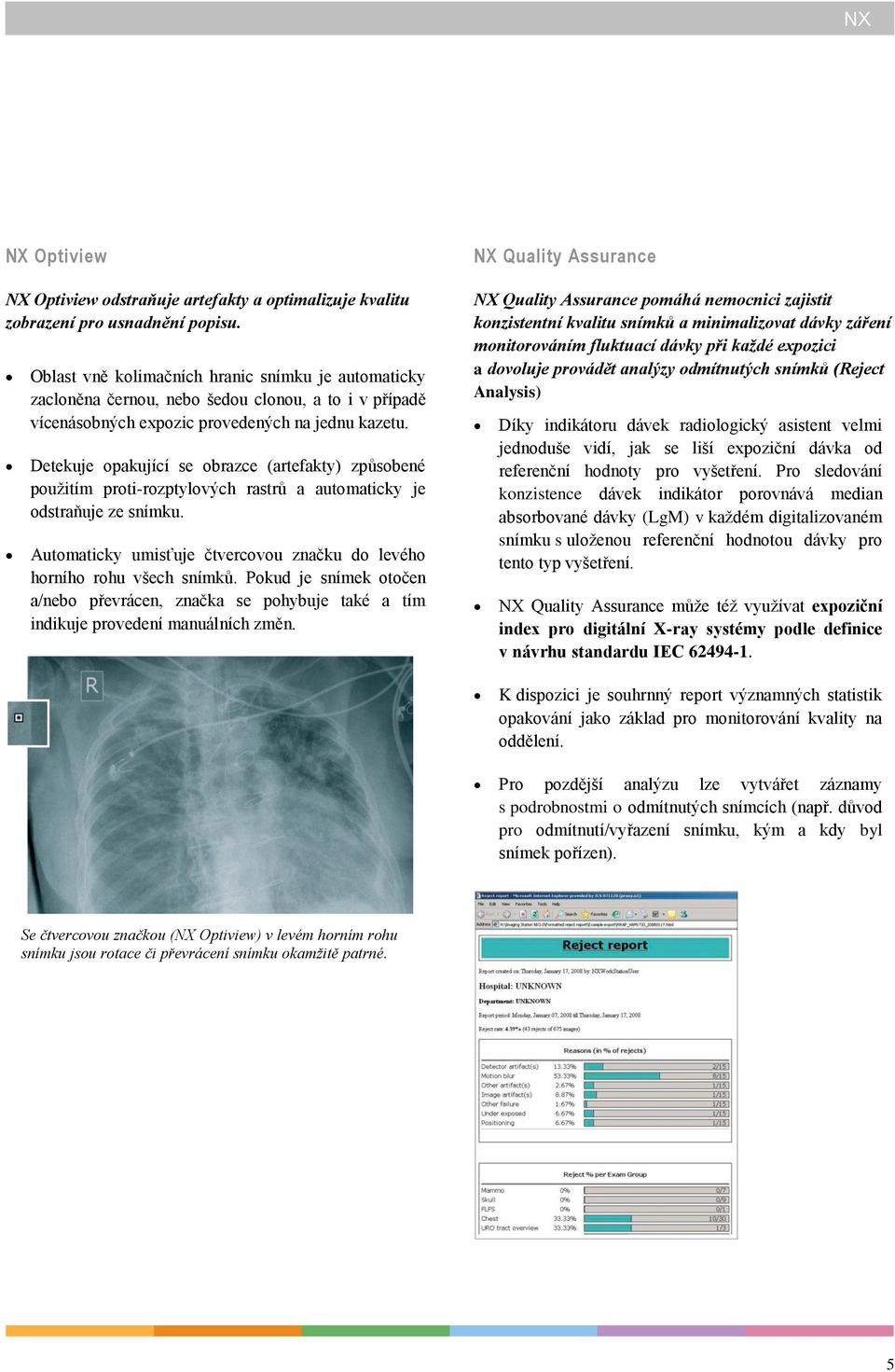

5 NX Optiview NX Optiview odstraňuje artefakty a optimalizuje kvalitu zobrazení pro usnadnění popisu. Oblast vně kolimačních hranic snímku je automaticky zacloněna černou, nebo šedou clonou, a to i v případě vícenásobných expozic provedených na jednu kazetu. Detekuje opakující se obrazce (artefakty) způsobené použitím proti-rozptylových rastrů a automaticky je odstraňuje ze snímku. Automaticky umisťuje čtvercovou značku do levého horního rohu všech snímků. Pokud je snímek otočen a/nebo převrácen, značka se pohybuje také a tím indikuje provedení manuálních změn. NX Quality Assurance NX Quality Assurance pomáhá nemocnici zajistit konzistentní kvalitu snímků a minimalizovat dávky záření monitorováním fluktuací dávky při každé expozici a dovoluje provádět analýzy odmítnutých snímků (Reject Analysis) Díky indikátoru dávek radiologický asistent velmi jednoduše vidí, jak se liší expoziční dávka od referenční hodnoty pro vyšetření. Pro sledování konzistence dávek indikátor porovnává median absorbované dávky (LgM) v každém digitalizovaném snímku s uloženou referenční hodnotou dávky pro tento typ vyšetření. NX Quality Assurance může též využívat expoziční index pro digitální X-ray systémy podle definice v návrhu standardu IEC K dispozici je souhrnný report významných statistik opakování jako základ pro monitorování kvality na oddělení. Se čtvercovou značkou (NX Optiview) v levém horním rohu snímku jsou rotace či převrácení snímku okamžitě patrné. Pro pozdější analýzu lze vytvářet záznamy s podrobnostmi o odmítnutých snímcích (např. důvod pro odmítnutí/vyřazení snímku, kým a kdy byl snímek pořízen). Se čtvercovou značkou (NX Optiview) v levém horním rohu snímku jsou rotace či převrácení snímku okamžitě patrné. 5

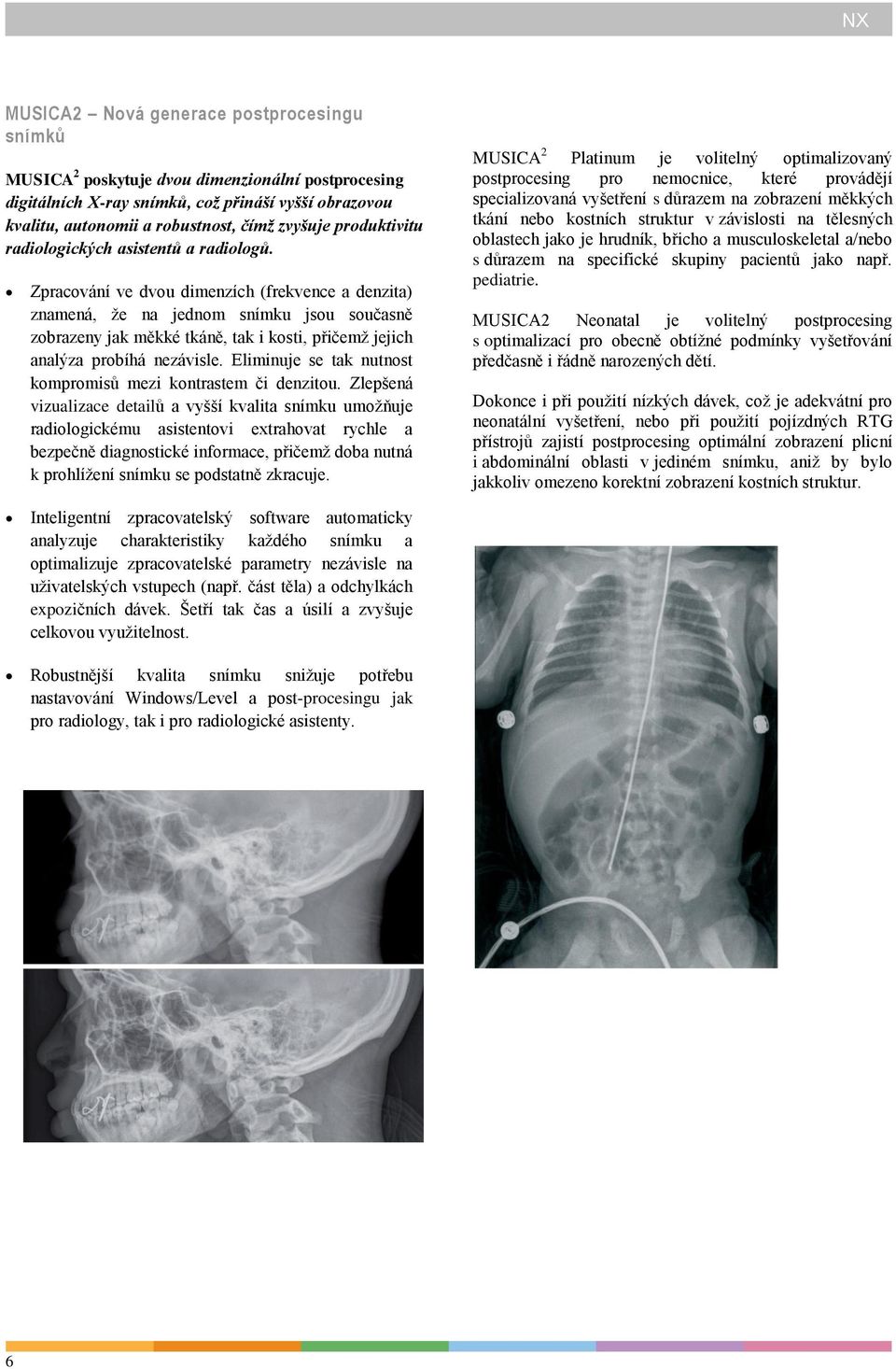

6 MUSICA2 Nová generace postprocesingu snímků MUSICA 2 poskytuje dvou dimenzionální postprocesing digitálních X-ray snímků, což přináší vyšší obrazovou kvalitu, autonomii a robustnost, čímž zvyšuje produktivitu radiologických asistentů a radiologů. Zpracování ve dvou dimenzích (frekvence a denzita) znamená, že na jednom snímku jsou současně zobrazeny jak měkké tkáně, tak i kosti, přičemž jejich analýza probíhá nezávisle. Eliminuje se tak nutnost kompromisů mezi kontrastem či denzitou. Zlepšená vizualizace detailů a vyšší kvalita snímku umožňuje radiologickému asistentovi extrahovat rychle a bezpečně diagnostické informace, přičemž doba nutná k prohlížení snímku se podstatně zkracuje. MUSICA 2 Platinum je volitelný optimalizovaný postprocesing pro nemocnice, které provádějí specializovaná vyšetření s důrazem na zobrazení měkkých tkání nebo kostních struktur v závislosti na tělesných oblastech jako je hrudník, břicho a musculoskeletal a/nebo s důrazem na specifické skupiny pacientů jako např. pediatrie. MUSICA2 Neonatal je volitelný postprocesing s optimalizací pro obecně obtížné podmínky vyšetřování předčasně i řádně narozených dětí. Dokonce i při použití nízkých dávek, což je adekvátní pro neonatální vyšetření, nebo při použití pojízdných RTG přístrojů zajistí postprocesing optimální zobrazení plicní i abdominální oblasti v jediném snímku, aniž by bylo jakkoliv omezeno korektní zobrazení kostních struktur. Inteligentní zpracovatelský software automaticky analyzuje charakteristiky každého snímku a optimalizuje zpracovatelské parametry nezávisle na uživatelských vstupech (např. část těla) a odchylkách expozičních dávek. Šetří tak čas a úsilí a zvyšuje celkovou využitelnost. Robustnější kvalita snímku snižuje potřebu nastavování Windows/Level a post-procesingu jak pro radiology, tak i pro radiologické asistenty. 6

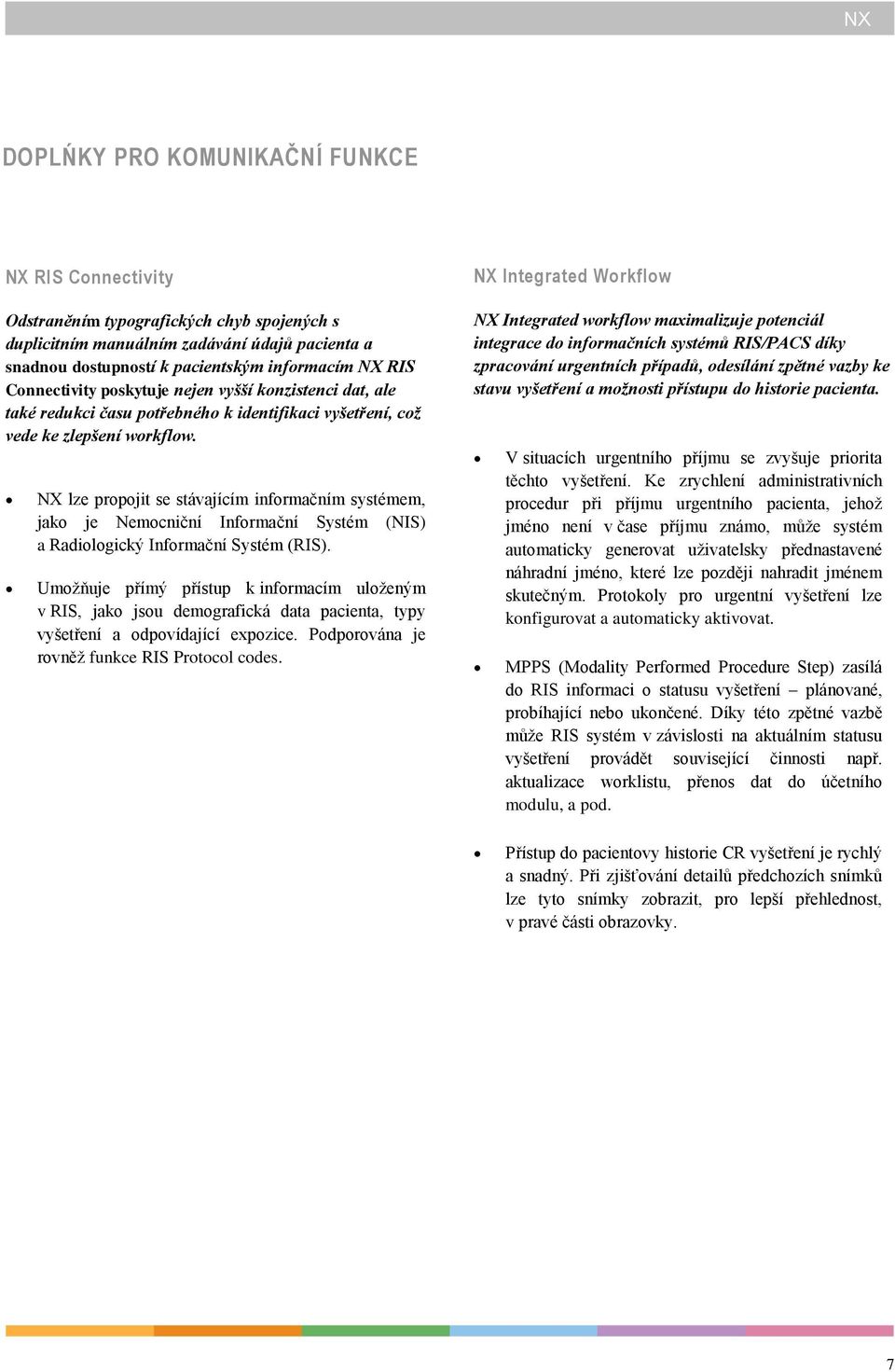

7 DOPLŃKY PRO KOMUNIKAČNÍ FUNKCE NX RIS Connectivity Odstraněním typografických chyb spojených s duplicitním manuálním zadávání údajů pacienta a snadnou dostupností k pacientským informacím NX RIS Connectivity poskytuje nejen vyšší konzistenci dat, ale také redukci času potřebného k identifikaci vyšetření, což vede ke zlepšení workflow. NX lze propojit se stávajícím informačním systémem, jako je Nemocniční Informační Systém (NIS) a Radiologický Informační Systém (RIS). Umožňuje přímý přístup k informacím uloženým v RIS, jako jsou demografická data pacienta, typy vyšetření a odpovídající expozice. Podporována je rovněž funkce RIS Protocol codes. NX Integrated Workflow NX Integrated workflow maximalizuje potenciál integrace do informačních systémů RIS/PACS díky zpracování urgentních případů, odesílání zpětné vazby ke stavu vyšetření a možnosti přístupu do historie pacienta. V situacích urgentního příjmu se zvyšuje priorita těchto vyšetření. Ke zrychlení administrativních procedur při příjmu urgentního pacienta, jehož jméno není v čase příjmu známo, může systém automaticky generovat uživatelsky přednastavené náhradní jméno, které lze později nahradit jménem skutečným. Protokoly pro urgentní vyšetření lze konfigurovat a automaticky aktivovat. MPPS (Modality Performed Procedure Step) zasílá do RIS informaci o statusu vyšetření plánované, probíhající nebo ukončené. Díky této zpětné vazbě může RIS systém v závislosti na aktuálním statusu vyšetření provádět související činnosti např. aktualizace worklistu, přenos dat do účetního modulu, a pod. Přístup do pacientovy historie CR vyšetření je rychlý a snadný. Při zjišťování detailů předchozích snímků lze tyto snímky zobrazit, pro lepší přehlednost, v pravé části obrazovky. 7

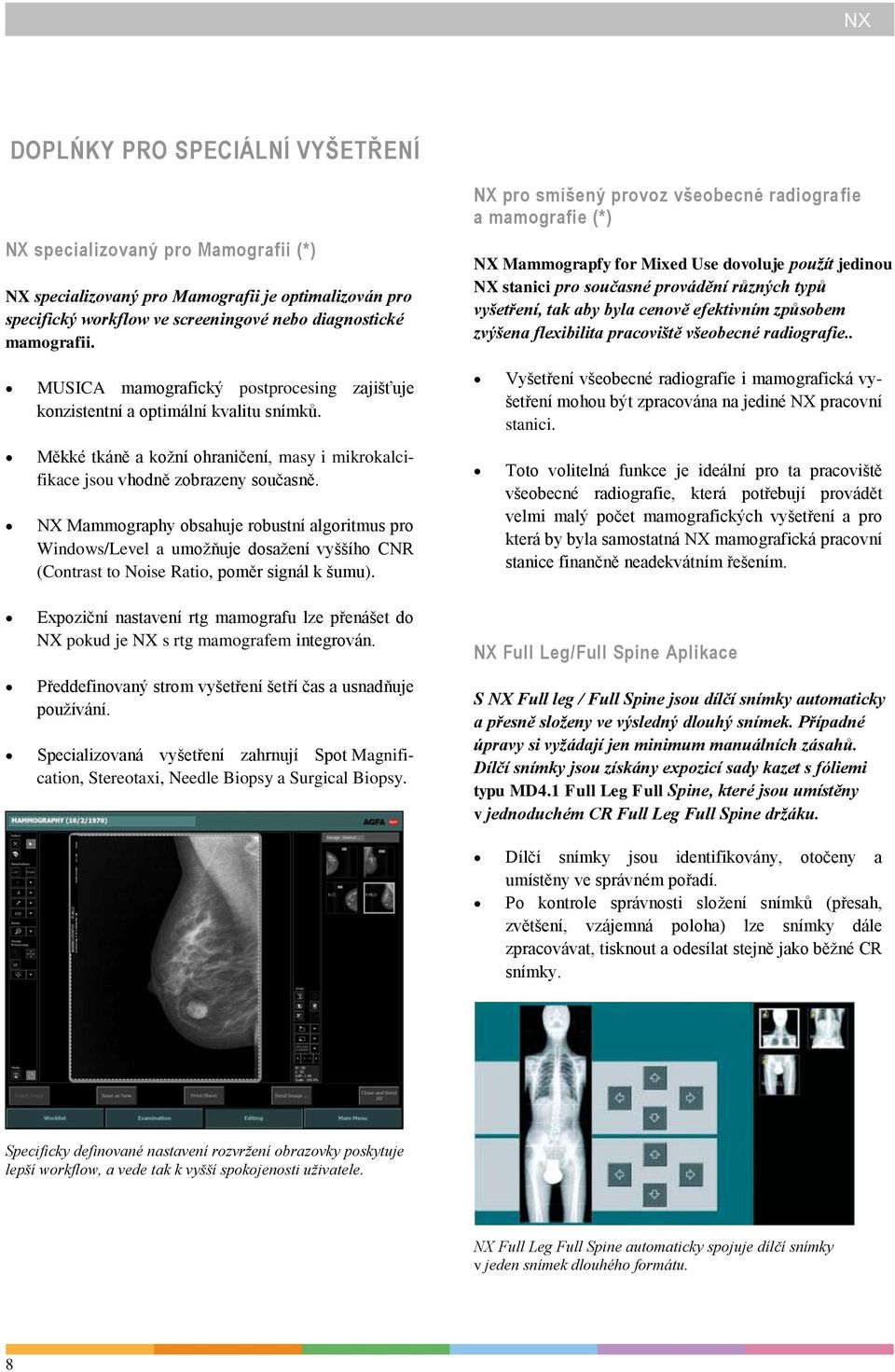

8 DOPLŃKY PRO SPECIÁLNÍ VYŠETŘENÍ NX specializovaný pro Mamografii (*) NX specializovaný pro Mamografii je optimalizován pro specifický workflow ve screeningové nebo diagnostické mamografii. NX pro smíšený provoz všeobecné radiogra fie a mamografie (*) NX Mammograpfy for Mixed Use dovoluje použít jedinou NX stanici pro současné provádění různých typů vyšetření, tak aby byla cenově efektivním způsobem zvýšena flexibilita pracoviště všeobecné radiografie.. MUSICA mamografický postprocesing zajišťuje konzistentní a optimální kvalitu snímků. Vyšetření všeobecné radiografie i mamografická vyšetření mohou být zpracována na jediné NX pracovní stanici. Měkké tkáně a kožní ohraničení, masy i mikrokalcifikace jsou vhodně zobrazeny současně. NX Mammography obsahuje robustní algoritmus pro Windows/Level a umožňuje dosažení vyššího CNR (Contrast to Noise Ratio, poměr signál k šumu). Toto volitelná funkce je ideální pro ta pracoviště všeobecné radiografie, která potřebují provádět velmi malý počet mamografických vyšetření a pro která by byla samostatná NX mamografická pracovní stanice finančně neadekvátním řešením. Expoziční nastavení rtg mamografu lze přenášet do NX pokud je NX s rtg mamografem integrován. Předdefinovaný strom vyšetření šetří čas a usnadňuje používání. Specializovaná vyšetření zahrnují Spot Magnification, Stereotaxi, Needle Biopsy a Surgical Biopsy. NX Full Leg/Full Spine Aplikace S NX Full leg / Full Spine jsou dílčí snímky automaticky a přesně složeny ve výsledný dlouhý snímek. Případné úpravy si vyžádají jen minimum manuálních zásahů. Dílčí snímky jsou získány expozicí sady kazet s fóliemi typu MD4.1 Full Leg Full Spine, které jsou umístěny v jednoduchém CR Full Leg Full Spine držáku. Dílčí snímky jsou identifikovány, otočeny a umístěny ve správném pořadí. Po kontrole správnosti složení snímků (přesah, zvětšení, vzájemná poloha) lze snímky dále zpracovávat, tisknout a odesílat stejně jako běžné CR snímky. Specificky definované nastavení rozvržení obrazovky poskytuje lepší workflow, a vede tak k vyšší spokojenosti uživatele. NX Full Leg Full Spine automaticky spojuje dílčí snímky v jeden snímek dlouhého formátu. 8

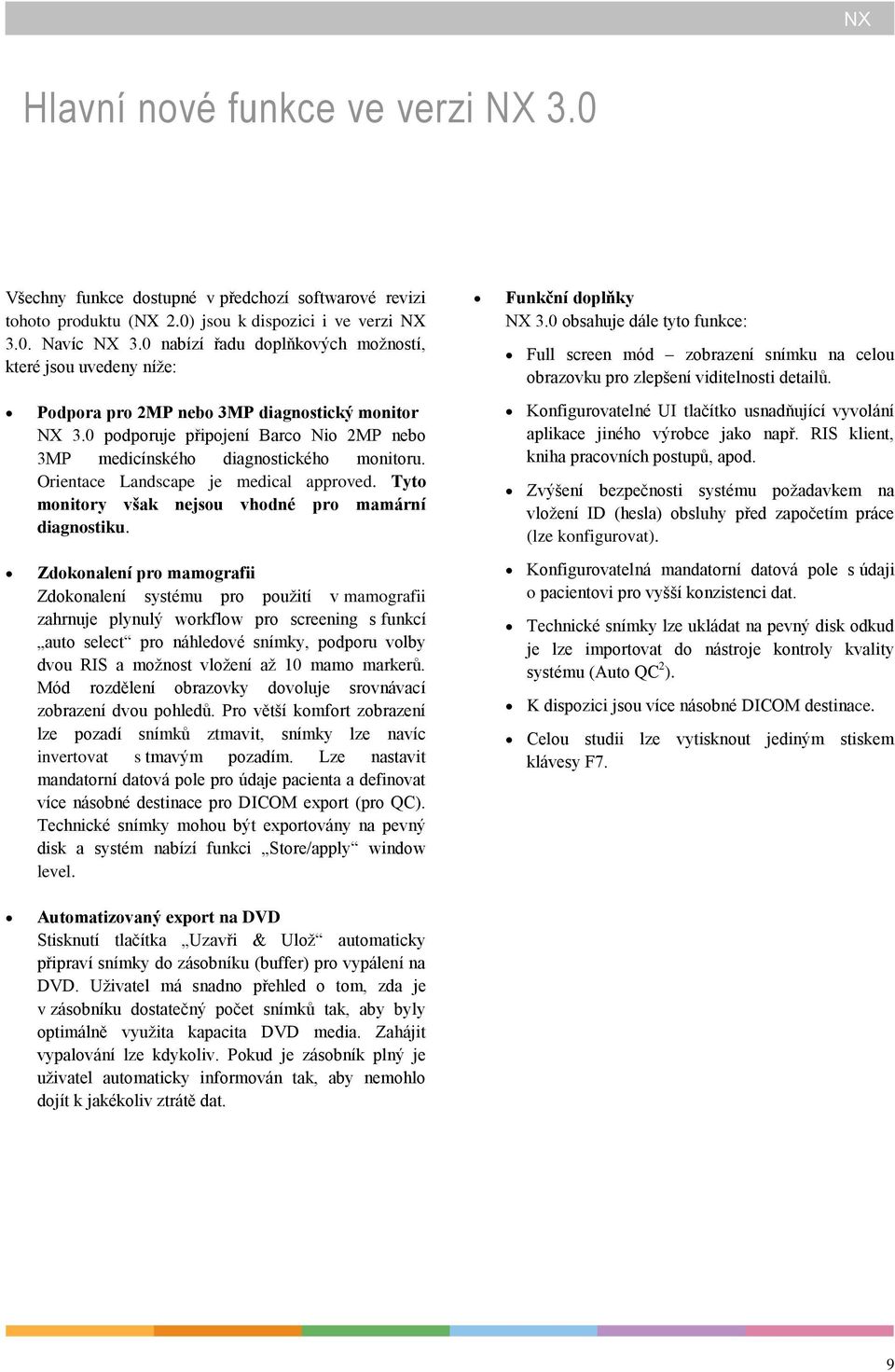

9 Hlavní nové funkce ve verzi NX 3.0 Všechny funkce dostupné v předchozí softwarové revizi tohoto produktu (NX 2.0) jsou k dispozici i ve verzi NX 3.0. Navíc NX 3.0 nabízí řadu doplňkových možností, které jsou uvedeny níže: Podpora pro 2MP nebo 3MP diagnostický monitor NX 3.0 podporuje připojení Barco Nio 2MP nebo 3MP medicínského diagnostického monitoru. Orientace Landscape je medical approved. Tyto monitory však nejsou vhodné pro mamární diagnostiku. Zdokonalení pro mamografii Zdokonalení systému pro použití v mamografii zahrnuje plynulý workflow pro screening s funkcí auto select pro náhledové snímky, podporu volby dvou RIS a možnost vložení až 10 mamo markerů. Mód rozdělení obrazovky dovoluje srovnávací zobrazení dvou pohledů. Pro větší komfort zobrazení lze pozadí snímků ztmavit, snímky lze navíc invertovat s tmavým pozadím. Lze nastavit mandatorní datová pole pro údaje pacienta a definovat více násobné destinace pro DICOM export (pro QC). Technické snímky mohou být exportovány na pevný disk a systém nabízí funkci Store/apply window level. Funkční doplňky NX 3.0 obsahuje dále tyto funkce: Full screen mód zobrazení snímku na celou obrazovku pro zlepšení viditelnosti detailů. Konfigurovatelné UI tlačítko usnadňující vyvolání aplikace jiného výrobce jako např. RIS klient, kniha pracovních postupů, apod. Zvýšení bezpečnosti systému požadavkem na vložení ID (hesla) obsluhy před započetím práce (lze konfigurovat). Konfigurovatelná mandatorní datová pole s údaji o pacientovi pro vyšší konzistenci dat. Technické snímky lze ukládat na pevný disk odkud je lze importovat do nástroje kontroly kvality systému (Auto QC 2 ). K dispozici jsou více násobné DICOM destinace. Celou studii lze vytisknout jediným stiskem klávesy F7. Automatizovaný export na DVD Stisknutí tlačítka Uzavři & Ulož automaticky připraví snímky do zásobníku (buffer) pro vypálení na DVD. Uživatel má snadno přehled o tom, zda je v zásobníku dostatečný počet snímků tak, aby byly optimálně využita kapacita DVD media. Zahájit vypalování lze kdykoliv. Pokud je zásobník plný je uživatel automaticky informován tak, aby nemohlo dojít k jakékoliv ztrátě dat. 9

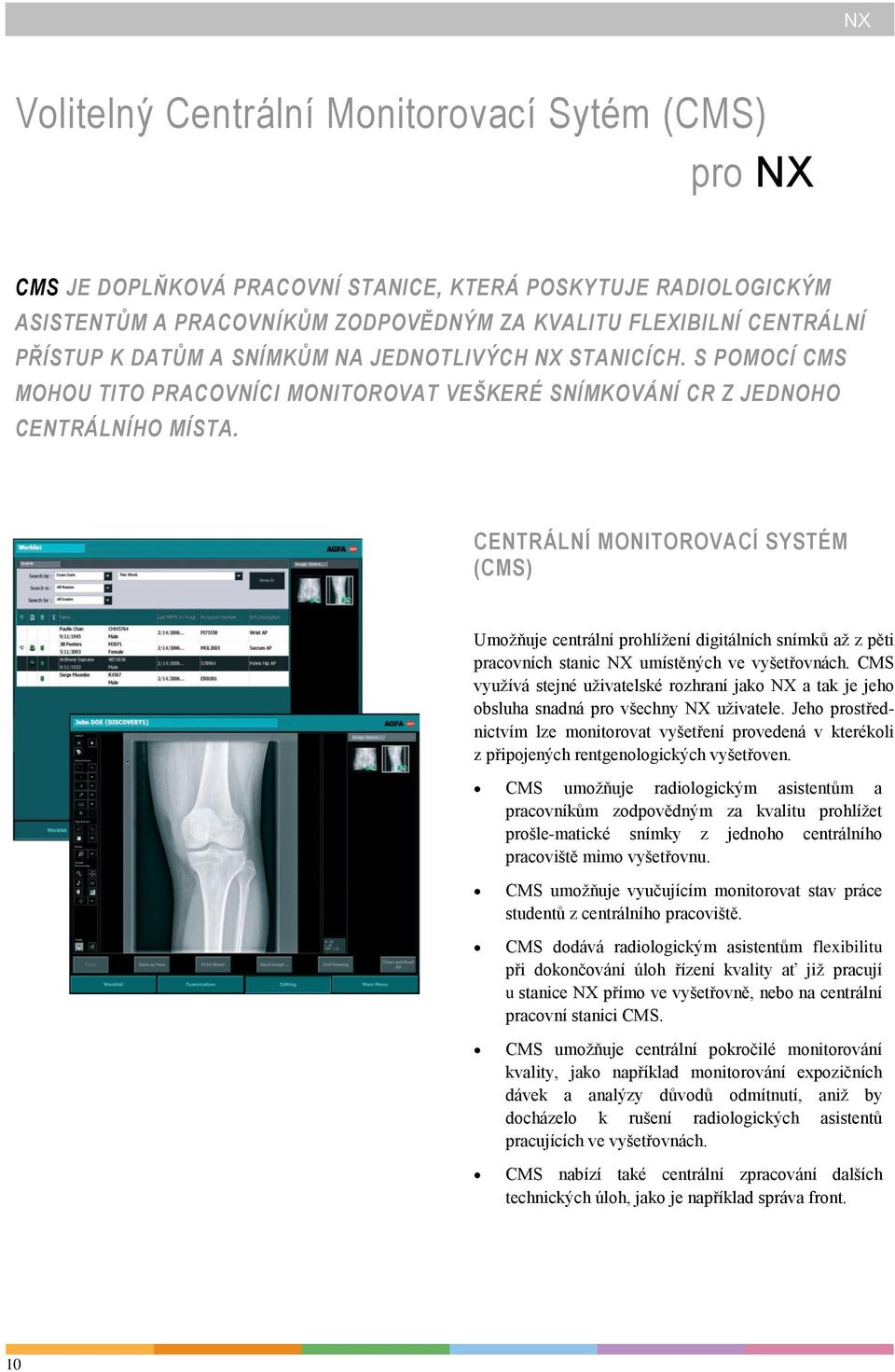

10 Volitelný Centrální Monitorovací Sytém (CMS) pro NX CMS JE DOPLŇKOVÁ PRACOVNÍ STANICE, KTERÁ POSKYTUJE RADIOLOGICKÝM ASISTENTŮM A PRACOVNÍKŮM ZODPOVĚDNÝM ZA KVALITU FLEXIBILNÍ CENTRÁLNÍ PŘÍSTUP K DATŮM A SNÍMKŮM NA JEDNOTLIVÝCH NX STANICÍCH. S POMOCÍ CMS MOHOU TITO PRACOVNÍCI MONITOROVAT VEŠKERÉ SNÍMKOVÁNÍ CR Z JEDNOHO CENTRÁLNÍHO MÍSTA. CENTRÁLNÍ MONITOROVACÍ SYSTÉM (CMS) Umožňuje centrální prohlížení digitálních snímků až z pěti pracovních stanic NX umístěných ve vyšetřovnách. CMS využívá stejné uživatelské rozhraní jako NX a tak je jeho obsluha snadná pro všechny NX uživatele. Jeho prostřednictvím lze monitorovat vyšetření provedená v kterékoli z připojených rentgenologických vyšetřoven. CMS umožňuje radiologickým asistentům a pracovníkům zodpovědným za kvalitu prohlížet prošle-matické snímky z jednoho centrálního pracoviště mimo vyšetřovnu. CMS umožňuje vyučujícím monitorovat stav práce studentů z centrálního pracoviště. CMS dodává radiologickým asistentům flexibilitu při dokončování úloh řízení kvality ať již pracují u stanice NX přímo ve vyšetřovně, nebo na centrální pracovní stanici CMS. CMS umožňuje centrální pokročilé monitorování kvality, jako například monitorování expozičních dávek a analýzy důvodů odmítnutí, aniž by docházelo k rušení radiologických asistentů pracujících ve vyšetřovnách. CMS nabízí také centrální zpracování dalších technických úloh, jako je například správa front. 10

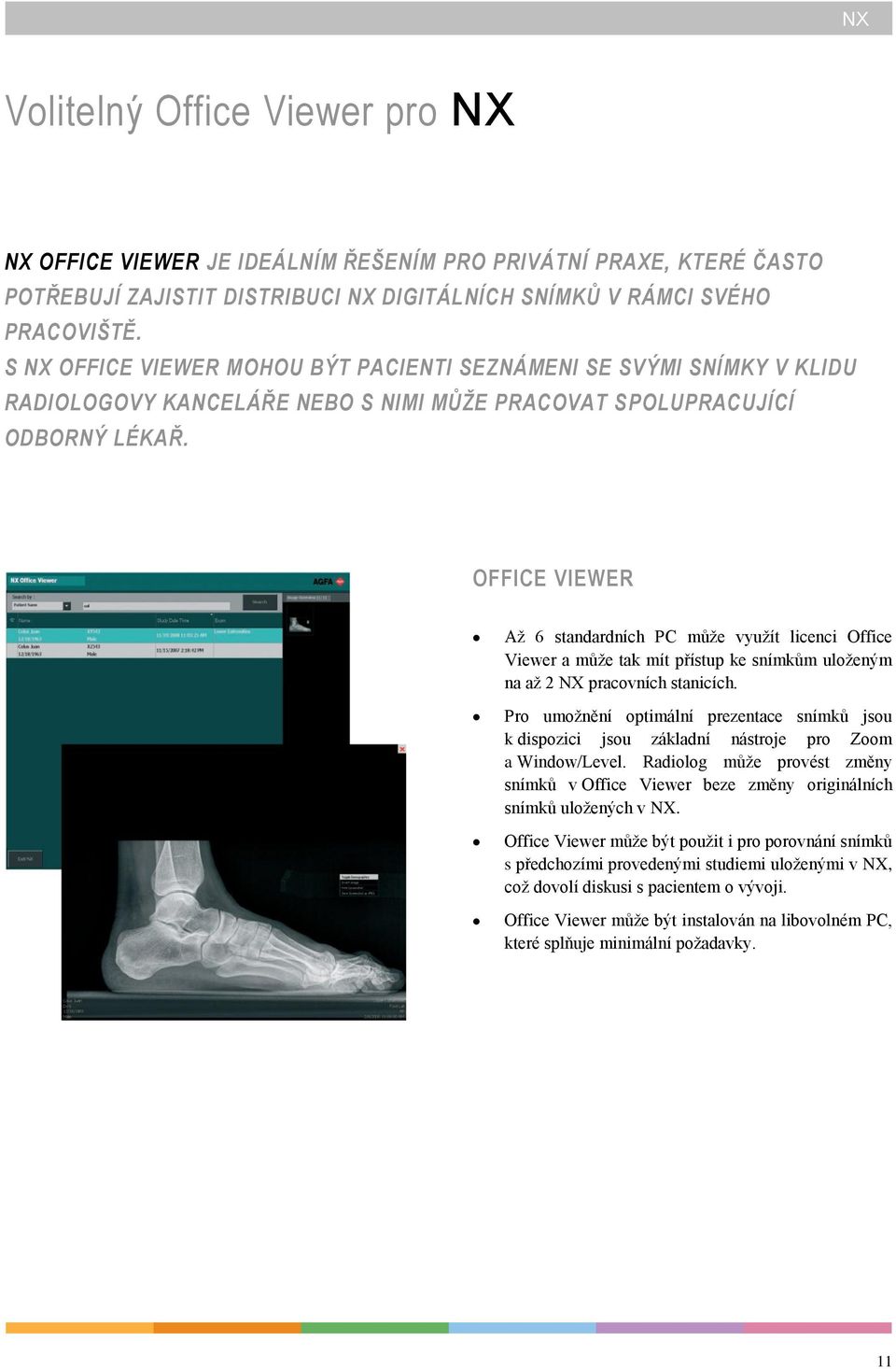

11 Volitelný Office Viewer pro NX NX OFFICE VIEWER JE IDEÁLNÍM ŘEŠENÍM PRO PRIVÁTNÍ PRAXE, KTERÉ ČASTO POTŘEBUJÍ ZAJISTIT DISTRIBUCI NX DIGITÁLNÍCH SNÍMKŮ V RÁMCI SVÉHO PRACOVIŠTĚ. S NX OFFICE VIEWER MOHOU BÝT PACIENTI SEZNÁMENI SE SVÝMI SNÍMKY V KLIDU RADIOLOGOVY KANCELÁŘE NEBO S NIMI MŮŽE PRACOVAT SPOLUPRACUJÍCÍ ODBORNÝ LÉKAŘ. OFFICE VIEWER Až 6 standardních PC může využít licenci Office Viewer a může tak mít přístup ke snímkům uloženým na až 2 NX pracovních stanicích. Pro umožnění optimální prezentace snímků jsou k dispozici jsou základní nástroje pro Zoom a Window/Level. Radiolog může provést změny snímků v Office Viewer beze změny originálních snímků uložených v NX. Office Viewer může být použit i pro porovnání snímků s předchozími provedenými studiemi uloženými v NX, což dovolí diskusi s pacientem o vývoji. Office Viewer může být instalován na libovolném PC, které splňuje minimální požadavky. 11

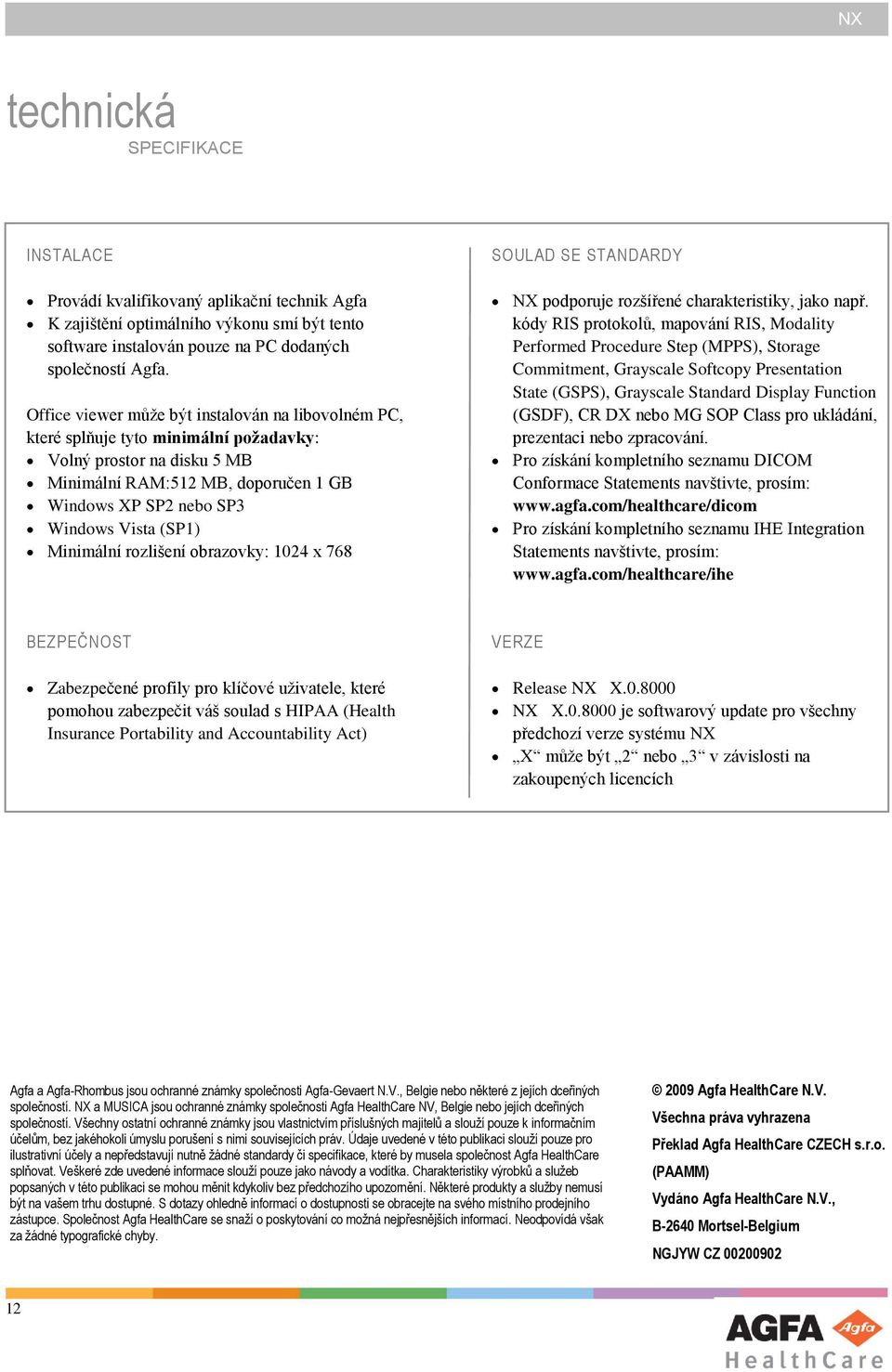

12 technická SPECIFIKACE INSTALACE Provádí kvalifikovaný aplikační technik Agfa K zajištění optimálního výkonu smí být tento software instalován pouze na PC dodaných společností Agfa. Office viewer může být instalován na libovolném PC, které splňuje tyto minimální požadavky: Volný prostor na disku 5 MB Minimální RAM:512 MB, doporučen 1 GB Windows XP SP2 nebo SP3 Windows Vista (SP1) Minimální rozlišení obrazovky: 1024 x 768 SOULAD SE STANDARDY NX podporuje rozšířené charakteristiky, jako např. kódy RIS protokolů, mapování RIS, Modality Performed Procedure Step (MPPS), Storage Commitment, Grayscale Softcopy Presentation State (GSPS), Grayscale Standard Display Function (GSDF), CR DX nebo MG SOP Class pro ukládání, prezentaci nebo zpracování. Pro získání kompletního seznamu DICOM Conformace Statements navštivte, prosím: Pro získání kompletního seznamu IHE Integration Statements navštivte, prosím: BEZPEČNOST Zabezpečené profily pro klíčové uživatele, které pomohou zabezpečit váš soulad s HIPAA (Health Insurance Portability and Accountability Act) VERZE Release NX X NX X je softwarový update pro všechny předchozí verze systému NX X může být 2 nebo 3 v závislosti na zakoupených licencích Agfa a Agfa-Rhombus jsou ochranné známky společnosti Agfa-Gevaert N.V., Belgie nebo některé z jejích dceřiných společností. NX a MUSICA jsou ochranné známky společnosti Agfa HealthCare NV, Belgie nebo jejích dceřiných společností. Všechny ostatní ochranné známky jsou vlastnictvím příslušných majitelů a slouží pouze k informačním účelům, bez jakéhokoli úmyslu porušení s nimi souvisejících práv. Údaje uvedené v této publikaci slouží pouze pro ilustrativní účely a nepředstavují nutně žádné standardy či specifikace, které by musela společnost Agfa HealthCare splňovat. Veškeré zde uvedené informace slouží pouze jako návody a vodítka. Charakteristiky výrobků a služeb popsaných v této publikaci se mohou měnit kdykoliv bez předchozího upozornění. Některé produkty a služby nemusí být na vašem trhu dostupné. S dotazy ohledně informací o dostupnosti se obracejte na svého místního prodejního zástupce. Společnost Agfa HealthCare se snaží o poskytování co možná nejpřesnějších informací. Neodpovídá však za žádné typografické chyby Agfa HealthCare N.V. Všechna práva vyhrazena Překlad Agfa HealthCare CZECH s.r.o. (PAAMM) Vydáno Agfa HealthCare N.V., B-2640 Mortsel-Belgium NGJYW CZ
