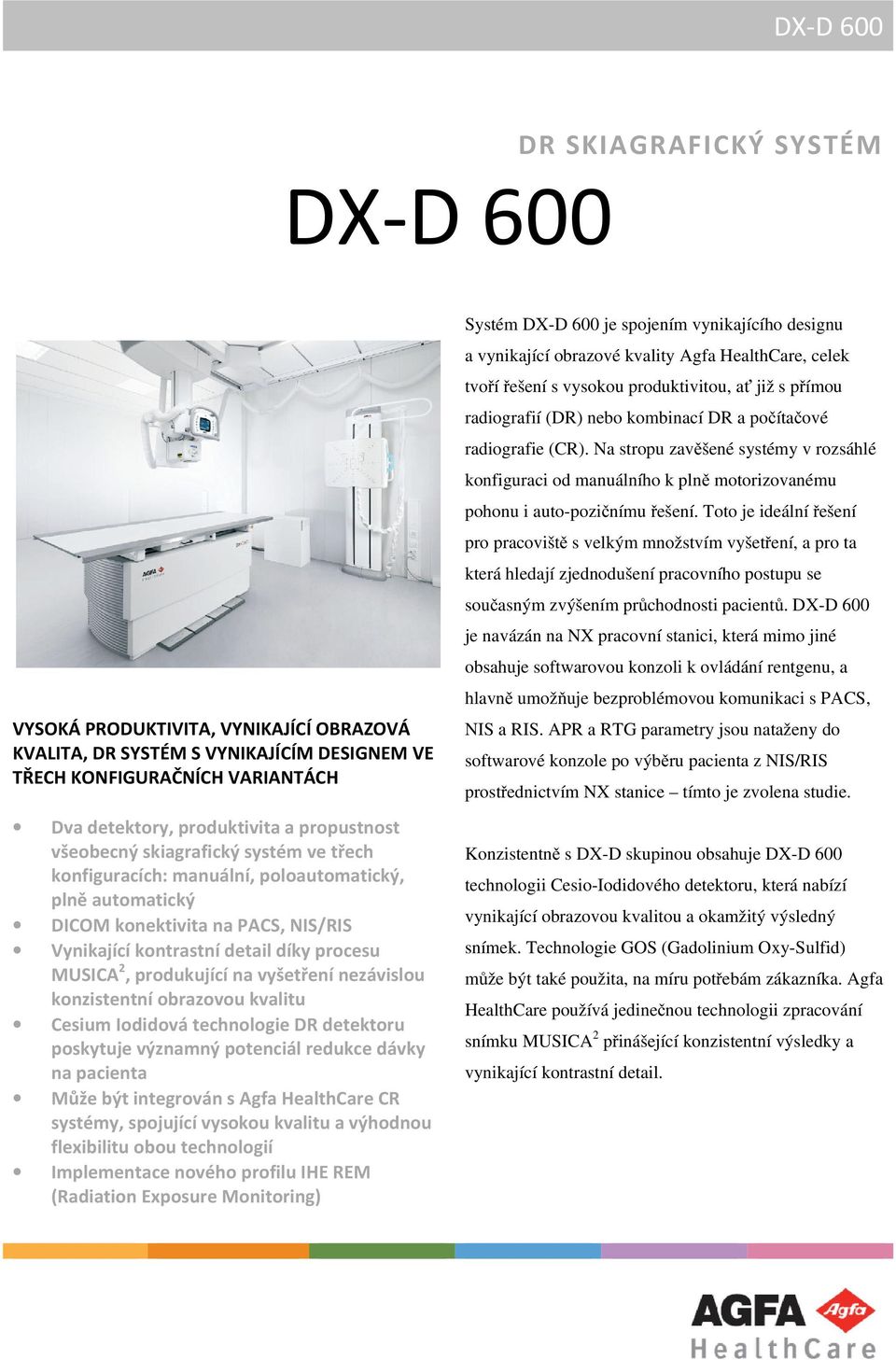

1 DX-D 600 DR SKIAGRAFICKÝ SYSTÉM Systém DX-D 600 je spojením vynikajícího designu a vynikající obrazové kvality Agfa HealthCare, celek tvoří řešení s vysokou produktivitou, ať již s přímou radiografií (DR) nebo kombinací DR a počítačové radiografie (CR). Na stropu zavěšené systémy v rozsáhlé konfiguraci od manuálního k plně motorizovanému pohonu i auto-pozičnímu řešení. Toto je ideální řešení pro pracoviště s velkým množstvím vyšetření, a pro ta která hledají zjednodušení pracovního postupu se současným zvýšením průchodnosti pacientů. DX-D 600 je navázán na NX pracovní stanici, která mimo jiné obsahuje softwarovou konzoli k ovládání rentgenu, a VYSOKÁ PRODUKTIVITA, VYNIKAJÍCÍ OBRAZOVÁ KVALITA, DR SYSTÉM S VYNIKAJÍCÍM DESIGNEM VE TŘECH KONFIGURAČNÍCH VARIANTÁCH Dva detektory, produktivita a propustnost všeobecný skiagrafický systém ve třech konfiguracích: manuální, poloautomatický, plně automatický DICOM konektivita na PACS, NIS/RIS Vynikající kontrastní detail díky procesu MUSICA 2, produkující na vyšetření nezávislou konzistentní obrazovou kvalitu Cesium Iodidová technologie DR detektoru poskytuje významný potenciál redukce dávky na pacienta Může být integrován s Agfa HealthCare CR systémy, spojující vysokou kvalitu a výhodnou flexibilitu obou technologií Implementace nového profilu IHE REM (Radiation Exposure Monitoring) hlavně umožňuje bezproblémovou komunikaci s PACS, NIS a RIS. APR a RTG parametry jsou nataženy do softwarové konzole po výběru pacienta z NIS/RIS prostřednictvím NX stanice tímto je zvolena studie. Konzistentně s DX-D skupinou obsahuje DX-D 600 technologii Cesio-Iodidového detektoru, která nabízí vynikající obrazovou kvalitou a okamžitý výsledný snímek. Technologie GOS (Gadolinium Oxy-Sulfid) může být také použita, na míru potřebám zákazníka. Agfa HealthCare používá jedinečnou technologii zpracování snímku MUSICA 2 přinášející konzistentní výsledky a vynikající kontrastní detail.

2 Konfigurace vyhovující všem potřebám DX-D 600 přichází ve třech různých konfiguracích. Všestranný manuální systém nabízí možnost kombinovat CR/DR konfiguraci, s fixním detektorem ve vertigrafu a detektorem o rozměru kazety ve stole, nebo dva kazetové detektory ve vertigrafu a ve stole, nebo jeden detektor přepínaný mezi vertigrafem a stolem. Poloautomatická konfigurace obsahuje vertikální sledování výšky stolu a vertigrafu a fixní nebo přenosné DR detektory a to jak ve vertigrafu, tak ve stole. Plně automatický systém nabízí nejnovější technologii automatického polohování, stejně tak plně automatického sledování. Vlastnost obsahuje motorické vertikální sledování ve vertigrafu a ve stole; horizontální sledování pro stůl spolu s automatickým polohováním; a fixní nebo přenosné DR detektory ve vertigrafu a ve stole. Každá konfigurace, dokonce plně robotizovaná, stále umožňuje rychlé a snadné manuální polohování nutné v emergency situacích. S vlastnostmi jako je inovativní design hlavy rentgenky s dotykovým ovládacím panelem, integrovanou SW konzolí na NX monitoru, mřížkou ve vertigrafu i stole, polovodičový detektor AEC pro vysokou přesnost a kolimátory s DAP metrem a LED osvětlením tvoří DX-D 600 perfektní vyšetřovnu. Dokonale snadná obsluha v každé situaci Toto řešení může efektivně zvládat nejčastěji žádané situace. Všestranný stropní závěs rentgenky ovládaný dotykovým panelem řídí všechny pohyby závěsu a zobrazuje RTG parametry a data pacienta. Plně motorizovaný vertigraf má funkci vertikálního sledování, a plně automatizovaná verze nabízí potencionální možnost povolit funkci DR Full Leg/Full Spine. Vyšetřovací stůl dovoluje vysoké zatížení pacientem 300 kg, a má jak horizontální, tak vertikální sledování. Automatické polohování u plně automatického systému může být naprogramováno pro všechny požadované polohy s automatickým návratem do parkovací pozice v případě potřeby. MUSICA 2 : vyladěno pro nejlepší výsledky Zlatý standard společnosti Agfa HealthCare MUSICA 2 pro zpracování obrazu byl speciálně upraven a vyladěn ke zvýšení vynikající obrazové kvality DR. Nezávisle na vyšetření je poskytována konzistentní obrazová kvalita a vysoce kontrastní detail. Vynikající kvalita obrazu také poskytuje potenciál k významnému snížení dávky. Stejně intuitivně jako s MUSICA 2, NX a DX-D 600 je dále v DR vyšetřovně zdokonalován pracovní proces. Technologie detektoru s potenciálem redukce dávky DX-D 600 nabízí z výběru GOS a CsI technologie pro vysokou kvalitu a produktivitu. Vynikající obrazová kvalita CsI nabízí potenciál k významnému snížení dávky na pacienta, přičemž okamžitě dostupný snímek urychluje pracovní proces a snižuje čekací doby pacientů. Navíc s rozšířeným reportem dávek může radiologický dohled vyhledávat v NX databázi, a pak podle hodnot Expozičního Indexu lze vytvářet zprávy s vyhodnocením dávek na pracovišti. Spojení CR flexibility s DR výkonem DX-D 600 může být integrován s CR systémy Agfa HealthCare, jako jsou DX-G a DX-M. Tyto využívají v detektorech technologii jehlových krystalů. Spojení systémů přináší vysokou obrazovou kvalitu a potenciál pro snížení dávky u DR a flexibilitu na kazetách založených CR systémů. Servis & Podpora Agfa HealthCare nabízí typy servisních smluv na míru podle individuální zákaznické situace. Servisní smlouvy jsou dostupné v úrovních - Basic, Comfort a Advanced, při předvídatelných nákladech s ohledem na stáří systému. Celosvětový tým 1000 servisních profesionálů je vám k dispozici v jakékoli fázi vašeho projektu. Jako doplňkovou službu vám mohou například pomoci přizpůsobit váš strom vyšetření nebo napojení kódů RIS protokolu, pro ještě vyšší návratnost investice. Navíc tento tým provádí úkoly, které jdou ještě dále za rámec běžné údržby, včetně plnohodnotných služeb jakými jsou školení super user, školení obsluhy a SW upgrady.

3 technická SPECIFIKACE POŽADAVKY NA PROSTŘEDÍ Celkem bez systému kolejnic 207,4 kg Pro bezpečný provoz stropního závěsu nejsou žádné 2 podélné kolejnice (6m) 43,2 kg speciální požadavky na prostředí. Nicméně není navržen Most / příčné kolejnice (3,5m) 31,7 kg pro provoz v prostorách kde jsou přítomny výbušné nebo Kolejnice nesoucí kabely (6m) 5 kg hořlavé plyny. Celkem se systémem kolejnic 287,3 kg Provoz Sestava vertigrafu 178 kg Atmosférický tlak Nástěnný držák 6 kg Minimální 700 hpa Podélná hrazda 8 kg Maximální 1060 hpa Sklopná sestava 15 kg Relativní vlhkost Minimální 30% Maximální 75% Teplota okolí VYŠETŘOVACÍ STŮL Minimální 15 C Šířka úložné desky 86,8 cm Maximální 30 C Délka úložné desky 220 cm Výška stolu (elevační) 58 až 92 cm Přeprava a skladování Útlum desky <1,3 mm Al Atmosférický tlak Rozsah podélného pohybu 109,5 cm Minimální 500 hpa +60cm; -49,5cm Maximální 1060 hpa Rozsah příčného pohybu 25cm (±12,5cm) Relativní vlhkost Materiál úložné desky Kompozit Minimální 10% Maximální váha pacienta 300 kg Maximální 100% Podélný rozsah dráhy Bucky 61 cm Teplota okolí AEC 3-doménový Minimální -40 C senzor Maximální 70 C VÁHA VÝROBKU Vozík 60 kg STROPNÍ ZÁVĚS RENTGENKY Závěs 43,8 kg Minimální vzdálenost od stropu 726 mm Držák rentgenky + L-blok 20,2 kg Rozsah vert. pohybu teleskopu 1584 mm Rentgenka /kolimátor (max.váha) 45 kg Rozsah vert. pohybu teleskopu Ovládací panel (hlava rentgenky) 3,5 kg Rozsah otáčení rentgenky, α X&Y soustava 8 kg Pozice zachycení SW konfigurace Kryty vozíku 6,2 kg Rozsah otáčení rentgenky, β Kabely a krycí hadice 27,4 kg Pozice zachycení SW konfigurace

4 DETEKTOR Opora rukou na vertigrafu Velikost obrazu Držáky pro ruce na vertigrafu 43 x 35 cm 3072 x 2560 Pix VacuDAP 2004 (externí měřič plošné dávky) 43 x 43 cm 3072 x 3072 Pix Rozlišení 9 MPix / PŘÍSLUŠENSTVÍ STROPNÍHO ZÁVĚSU 7,8 MPix Podélné kolejnice 6 m Scincilator CsI / GOS Podélné kolejnice 5,3 m Pole fotodiod Podélné kolejnice 4 m a-si matice Podélné kolejnice 3,4 m Superior zobraz Most 3,45 m cyklus Most 2,75 m Most 2,5 m KOLIMÁTORY Most 2,25 m Vlastní filtrace 2 mm Al ekv. Most 2 m Světelné pole 200 lx Kolejnice pro kabely Auto-polohování Přídavná filtrace 1 mmal+0,1 Cu Zdvihací nástroj pro instalaci (pro první instalaci) 1 mmal+0,2 Cu Profilovaná kovová struktura 2 mmal nebo1al INSTALAČNÍ DATA Rotace ± 90 Síťové napětí 3-fáz 380/400/415/440 a 480V 50/60Hz VERTIGRAF (pro generátor 80kW je při napětí nižším jak 480V Rozsah vert. pohybu Bucky 1495 mm potřeba dodatečný transformátor) mm Automatická kompenzace sítě ± 10% nad podlahou Příkon 105kVA (64kW) Náklon Bucky -20 až kVA (80kW) (horizont.pol.) Výška stropu 2,60-2,80 m Vzdálenost deska/detektor <40 mm pro běžný provoz Útlum desky <0,6 mm Al ekvivalent Expoziční automatika 3-doménový VÁHA VÝROBKU senzor Kmitočet Mřížka 150 cm (180 cm Minimální 50 Hz na přání) Maximální 60 Hz Napětí Minimální 115 V ~ PŘÍSLUŠENSTVÍ K SYSTÉMU Maximální 240 V ~ Kompresní pás na stůl Maximální proud Držáky pro ruce na stole Okamžitý 3,5 A Podložka pod pacienta na stole Trvalý 1,6 A

5 GENERÁTORY Model generátoru SHF 335/345 SHF 535/545 SHF 635/645 SHF 835/845 (pouze CR) Napájení 3-fáz 380 V (x35) nebo 480 V (x45) Max. výkon kw Max. ma Výstupní výkon 78kVp 100kVp 0,1 s 100kVp 128kVp 125kVp 125kVp 150kVp 150kVp 150kVp Kompatibilní Všechny Všechny E7252X, E7254FX, E7254FX, E7869X rentgenky E7869X Rozsah radiografických parametrů ma Od 10 ma do 800 ma v následujících ma hodnotách: 10, 12.5, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320, 400, 500, 640, 800. (v závislosti na modelu gen.) mas Součin ma * čas: hodnoty od 0.1 mas do 500 mas ms Od 1 do ms v následujících hodnotách času [ms]: 1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320, 400, 500, 640, 800, 1000, 1250, 1600, 2000, 3200, 4000, 5000, 6400, 8000 a AEC (expoziční automatika) mas: 0.1 mas až 500 mas; expoziční čas: nominální nejkratší čas expozice = 1 ms RENTGENKY Pouzdro Ohniska Úhel anody Tepelná kap.(khu) Rychlost anody Toshiba E7239X 1.0 / Nízká Toshiba E7876X 0.6 / Nízká Toshiba E7884X 0.6 / Nízká Toshiba E7252X 0.6 / Vysoká/Nízká Toshiba E7254FX 0.6 / Vysoká/Nízká Toshiba E7869X 0.6 / Vysoká/Nízká

6 Proč Agfa HealthCare? Agfa HealthCare je celosvětovou vedoucí společností na rychle rozvíjejícím se trhu integrace IT a zobrazovacích systémů, přičemž nabízí zdravotnickým zařízením bezproblémový tok informací a 360 pohled na péči o pacienta. Společnost má jedinečný, holistický přístup, dovolující poskytovat do hloubky klinické know-how a plně integrované celo-nemocniční řešení. Tato specializovaná řešení integrují IT a zobrazovací systémy pro radiologii, kardiologii, mamografii a ortopedii. Agfa HealthCare enterprise-wide IT platforma integruje všechna administrativní a klinická data v rámci zdravotnického zařízení a je navržena tak, aby vyhověla specifickým potřebám zdravotnických profesionálů. Agfa a Agfa-Rhombus jsou ochranné známky společnosti Agfa-Gevaert N.V., Belgie nebo některé z jejích dceřiných společností. NX a MUSICA jsou ochranné známky společnosti Agfa HealthCare NV, Belgie nebo jejích dceřiných společností. Všechny ostatní ochranné známky jsou vlastnictvím příslušných majitelů a slouží pouze k informačním účelům, bez jakéhokoli úmyslu porušení s nimi souvisejících práv. Údaje uvedené v této publikaci slouží pouze pro ilustrativní účely a nepředstavují nutně žádné standardy či specifikace, které by musela společnost Agfa HealthCare splňovat. Veškeré zde uvedené informace slouží pouze jako návody a vodítka. Charakteristiky výrobků a služeb popsaných v této publikaci se mohou měnit kdykoliv bez předchozího upozornění. Některé produkty a služby nemusí být na vašem trhu dostupné. S dotazy ohledně informací o dostupnosti se obracejte na svého místního prodejního zástupce. Společnost Agfa HealthCare se snaží o poskytování co možná nejpřesnějších informací. Neodpovídá však za žádné typografické chyby. Copyright 2010 Agfa HealthCare N.V. Všechna práva vyhrazena Překlad Agfa HealthCare CZECH s.r.o. Vydáno Agfa HealthCare N.V., B-2640 Mortsel-Belgium 5N243 CZ
