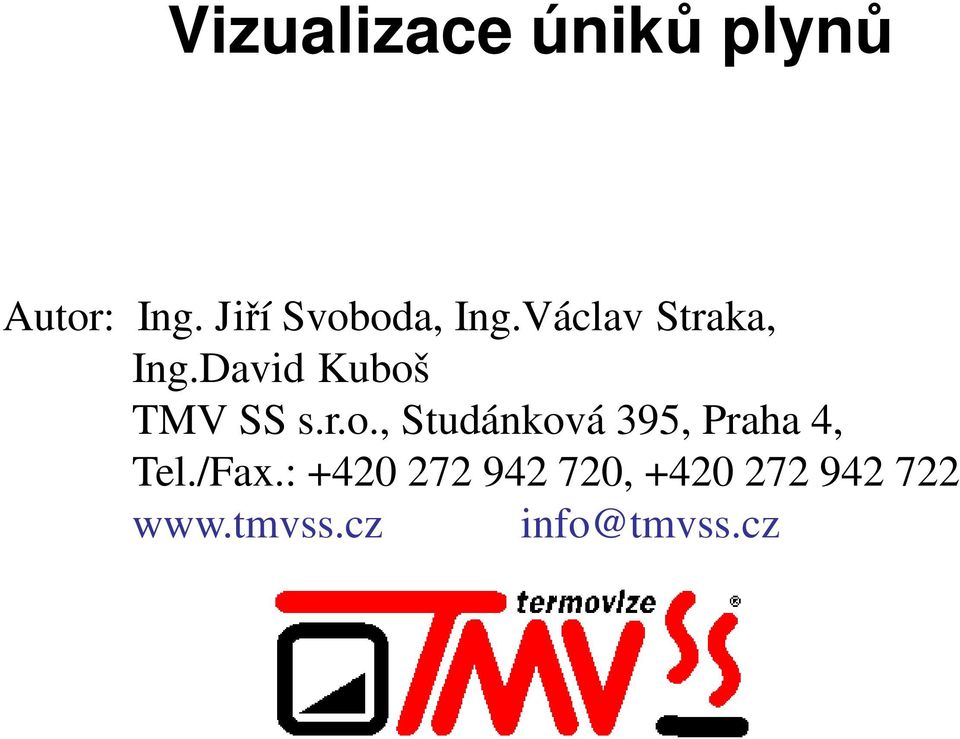

1 Vizualizace únik plyn Autor: Ing. Ji í Svoboda, Ing.Václav Straka, Ing.David Kuboš TMV SS s.r.o., Studánková 395, Praha 4, Tel./Fax.: ,

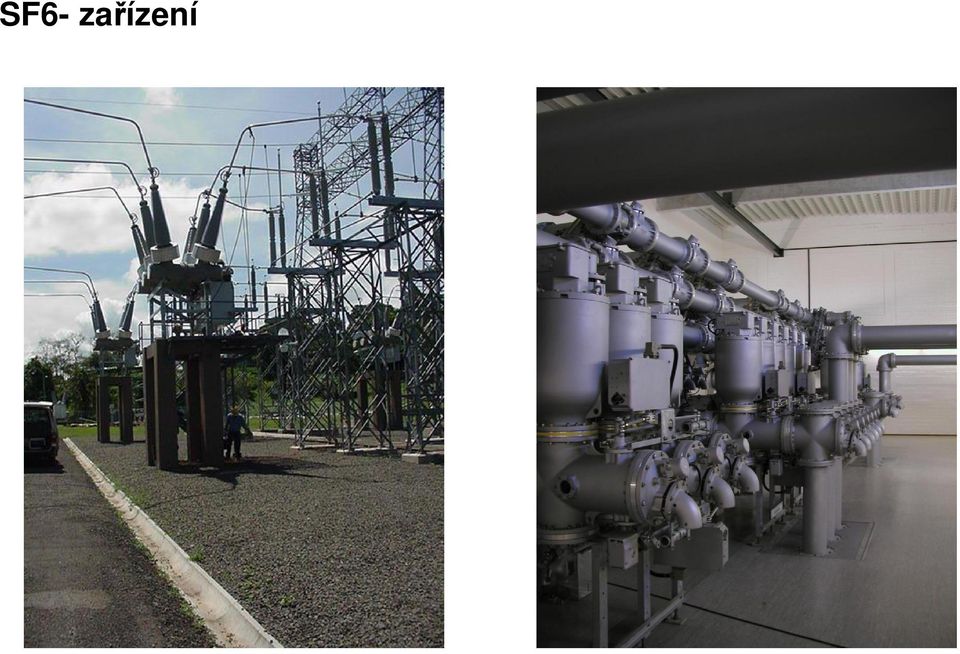

2 SF6- za ízení

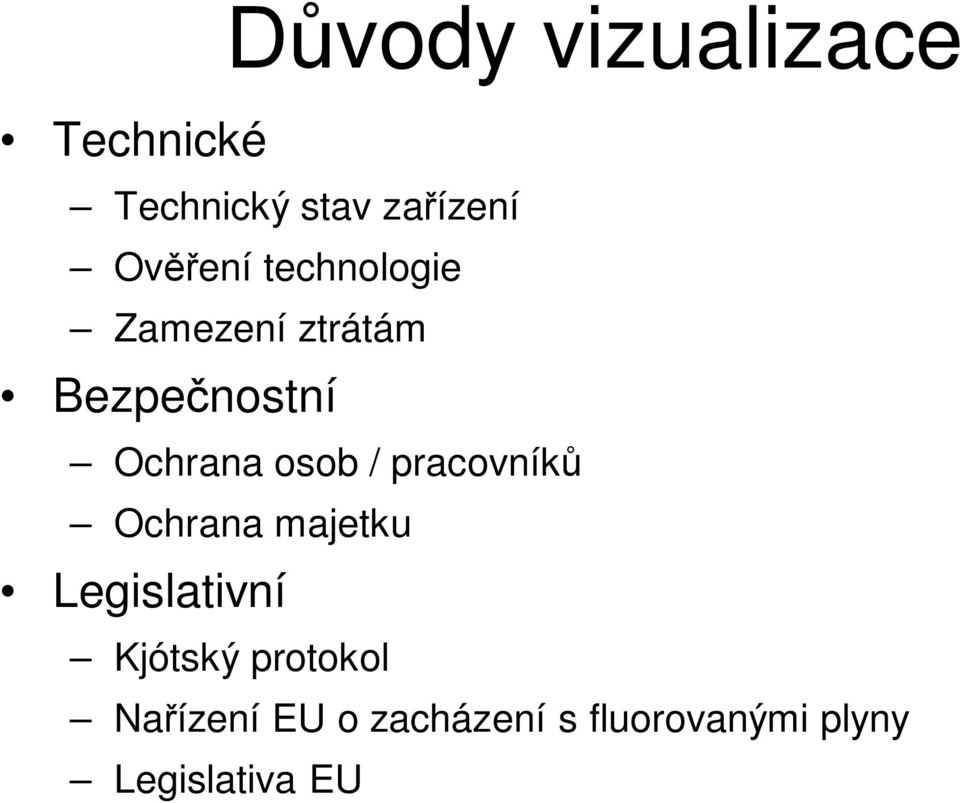

4 Technické vody vizualizace Technický stav za ízení Ov ení technologie Zamezení ztrátám Bezpe nostní Ochrana osob / pracovník Ochrana majetku Legislativní Kjótský protokol Na ízení EU o zacházení s fluorovanými plyny Legislativa EU

pracovník Ochrana majetku Legislativní Kjótský protokol

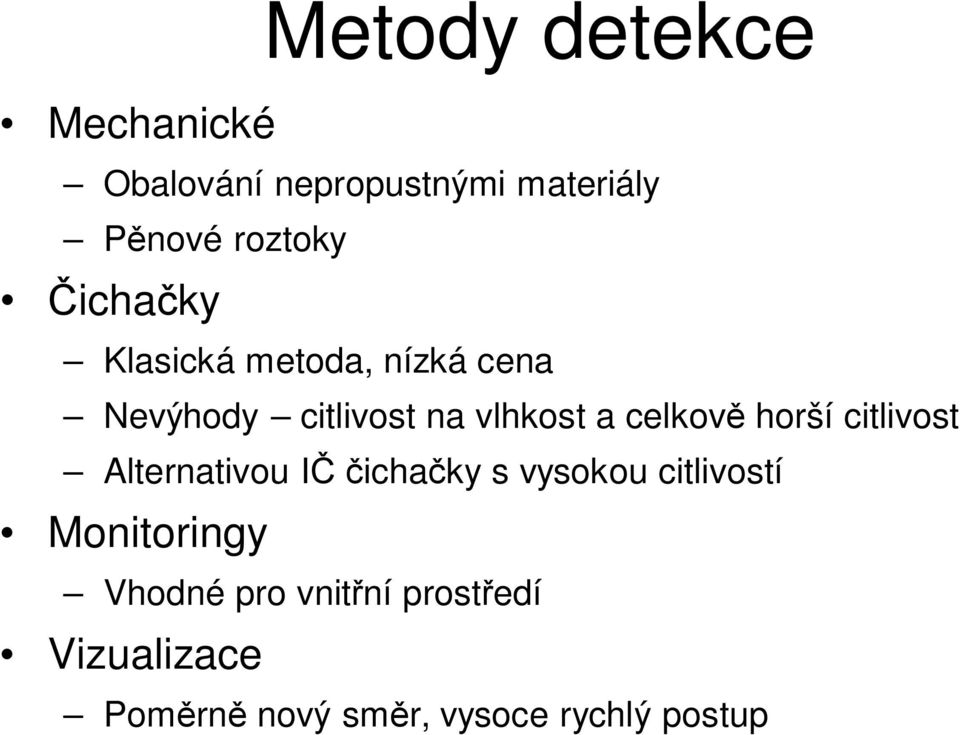

5 Mechanické Metody detekce Obalování nepropustnými materiály P nové roztoky icha ky Klasická metoda, nízká cena Nevýhody citlivost na vlhkost a celkov horší citlivost Alternativou I icha ky s vysokou citlivostí Monitoringy Vhodné pro vnit ní prost edí Vizualizace Pom rn nový sm r, vysoce rychlý postup

horší citlivost Alternativou I icha ky s vysokou citlivostí Monitoringy

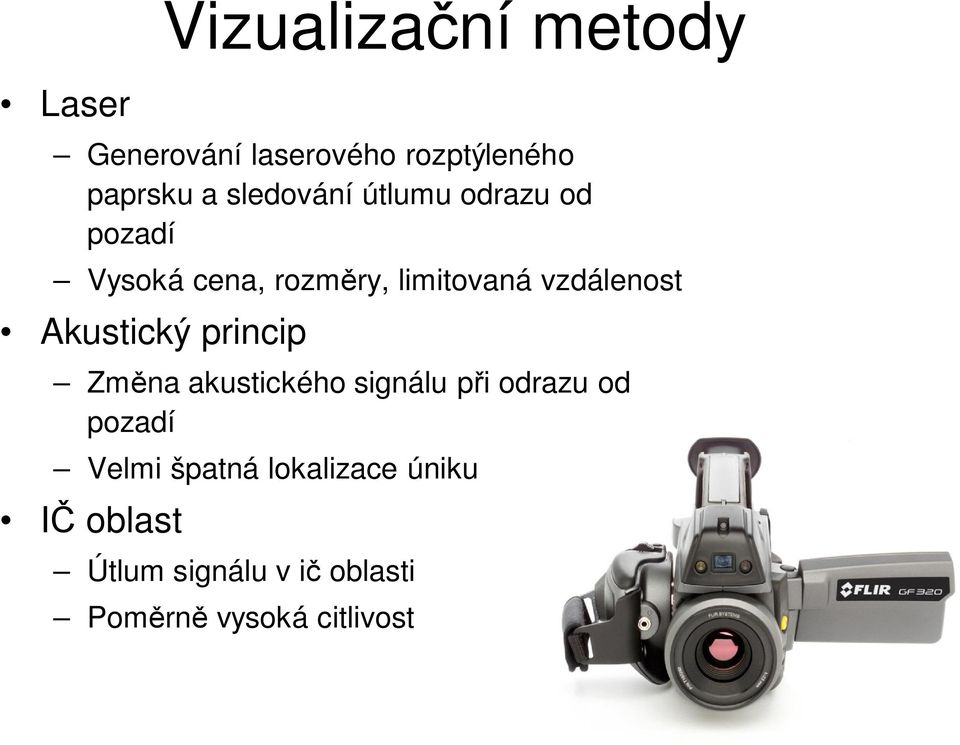

6 Laser Vizualiza ní metody Generování laserového rozptýleného paprsku a sledování útlumu odrazu od pozadí Vysoká cena, rozm ry, limitovaná vzdálenost Akustický princip Zm na akustického signálu p i odrazu od pozadí Velmi špatná lokalizace úniku I oblast Útlum signálu v i oblasti Pom rn vysoká citlivost

vzdálenost Akustický princip Zm na akustického signálu p i odrazu od pozadí

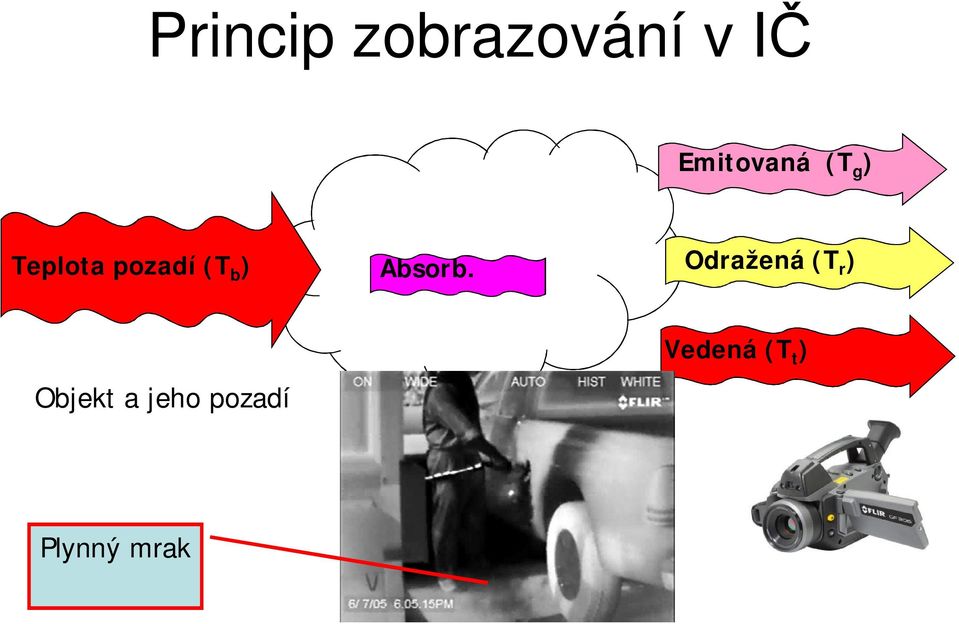

7 Princip zobrazování v I Emitovaná (T g ) Teplota pozadí (T b ) Absorb. Odražená (T r ) Objekt a jeho pozadí Vedená (T t ) Plynný mrak

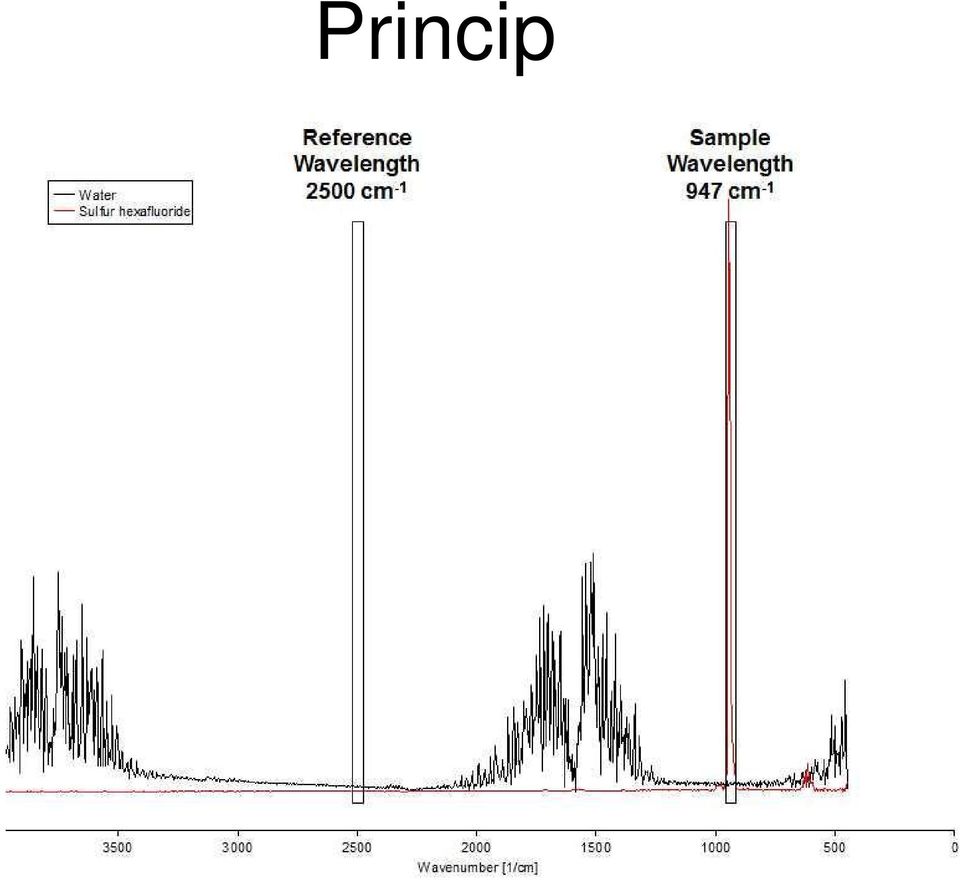

8 Princip

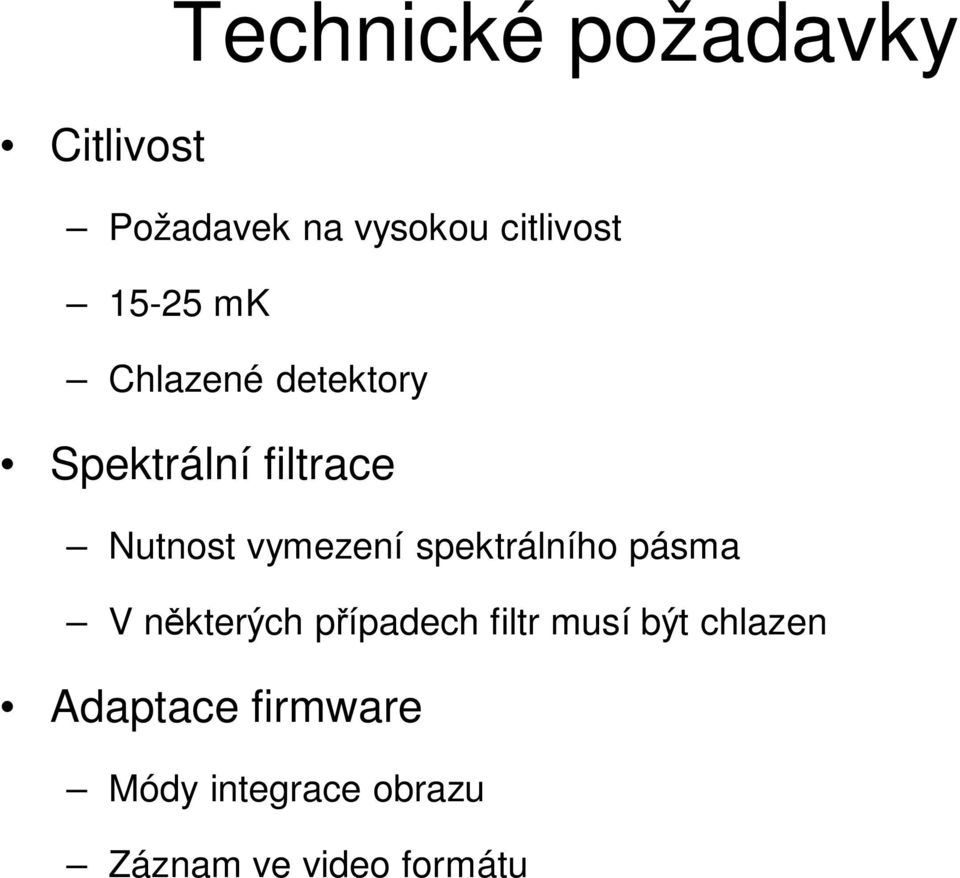

9 Citlivost Technické požadavky Požadavek na vysokou citlivost mk Chlazené detektory Spektrální filtrace Nutnost vymezení spektrálního pásma V n kterých p ípadech filtr musí být chlazen Adaptace firmware Módy integrace obrazu Záznam ve video formátu

vymezení spektrálního pásma V n kterých p ípadech filtr musí

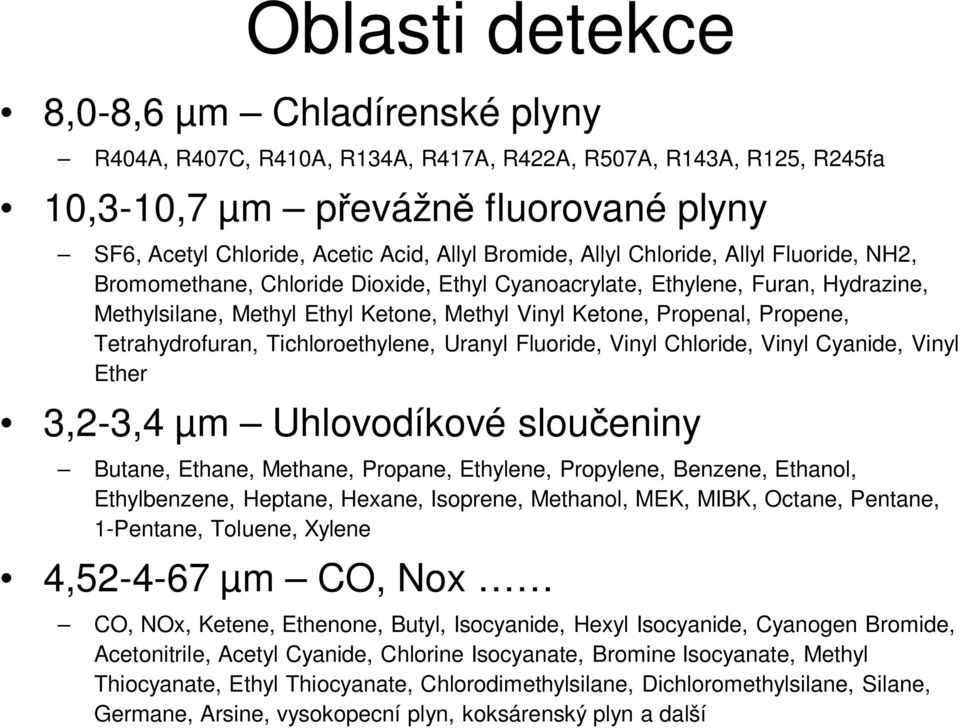

10 Oblasti detekce 8,0-8,6 µm Chladírenské plyny R404A, R407C, R410A, R134A, R417A, R422A, R507A, R143A, R125, R245fa 10,3-10,7 µm p evážn fluorované plyny SF6, Acetyl Chloride, Acetic Acid, Allyl Bromide, Allyl Chloride, Allyl Fluoride, NH2, Bromomethane, Chloride Dioxide, Ethyl Cyanoacrylate, Ethylene, Furan, Hydrazine, Methylsilane, Methyl Ethyl Ketone, Methyl Vinyl Ketone, Propenal, Propene, Tetrahydrofuran, Tichloroethylene, Uranyl Fluoride, Vinyl Chloride, Vinyl Cyanide, Vinyl Ether 3,2-3,4 µm Uhlovodíkové slou eniny Butane, Ethane, Methane, Propane, Ethylene, Propylene, Benzene, Ethanol, Ethylbenzene, Heptane, Hexane, Isoprene, Methanol, MEK, MIBK, Octane, Pentane, 1-Pentane, Toluene, Xylene 4, µm CO, Nox CO, NOx, Ketene, Ethenone, Butyl, Isocyanide, Hexyl Isocyanide, Cyanogen Bromide, Acetonitrile, Acetyl Cyanide, Chlorine Isocyanate, Bromine Isocyanate, Methyl Thiocyanate, Ethyl Thiocyanate, Chlorodimethylsilane, Dichloromethylsilane, Silane, Germane, Arsine, vysokopecní plyn, koksárenský plyn a další

Propene, Tetrahydrofuran, Tichloroethylene, Uranyl Fluoride, Vinyl Chloride, Vinyl Cyanide, Vinyl Ether 3,2-3,4 µm Uhlovodíkové slou eniny Butane, Ethane, Methane, Propane, Ethylene, Propylene,

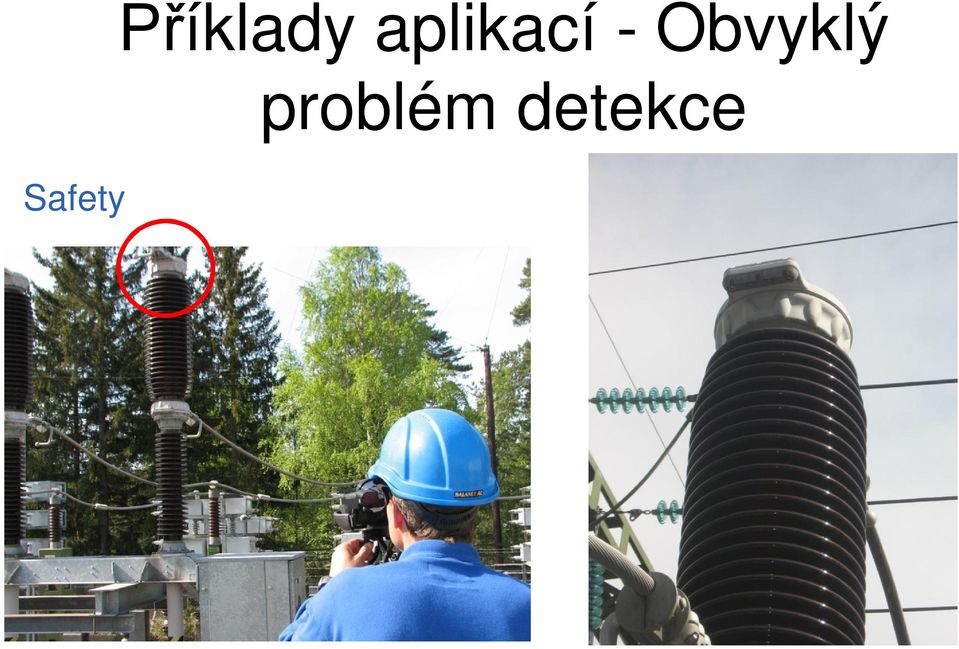

11 Safety íklady aplikací - Obvyklý problém detekce

12 íklad detekce prázdné lahve

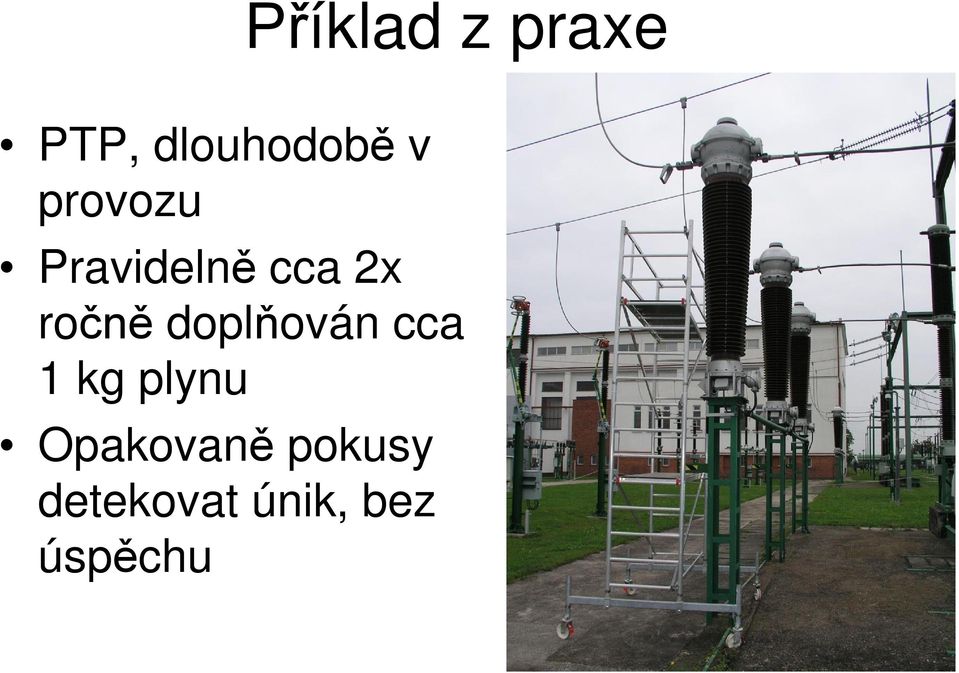

13 íklad z praxe PTP, dlouhodob v provozu Pravideln cca 2x ro dopl ován cca 1 kg plynu Opakovan pokusy detekovat únik, bez úsp chu

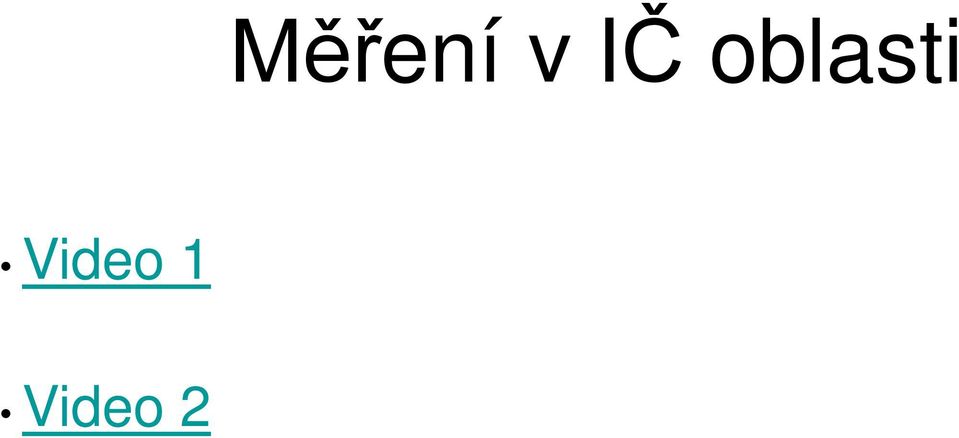

14 ení v I oblasti Video 1 Video 2

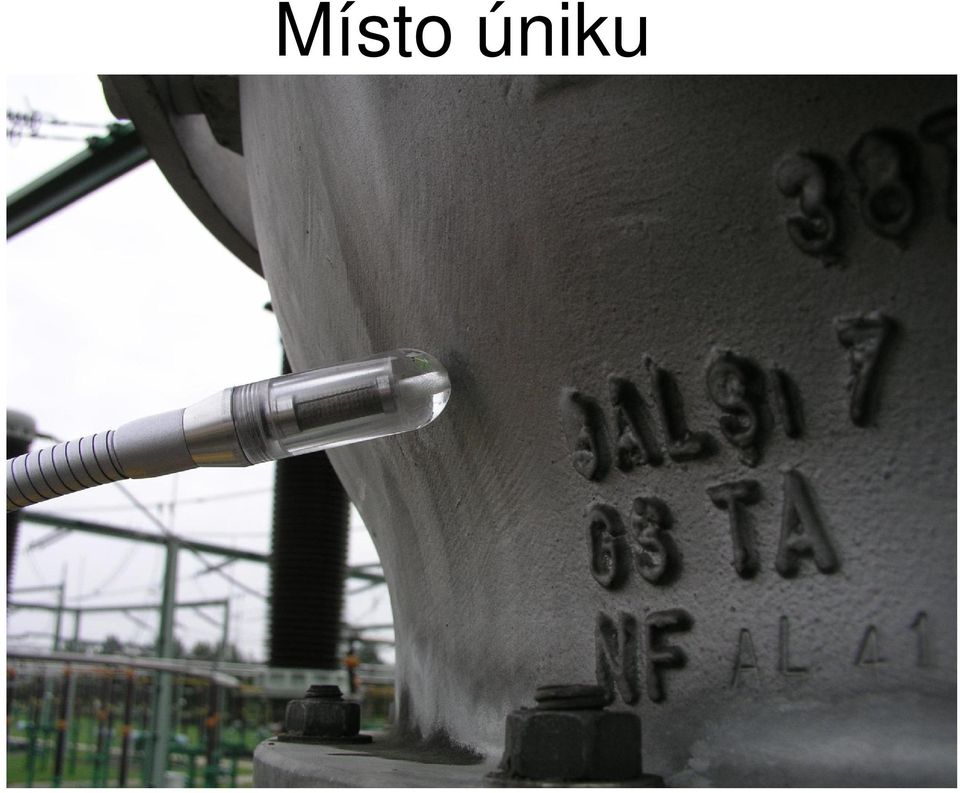

15 Místo úniku

16 Místo úniku - detail

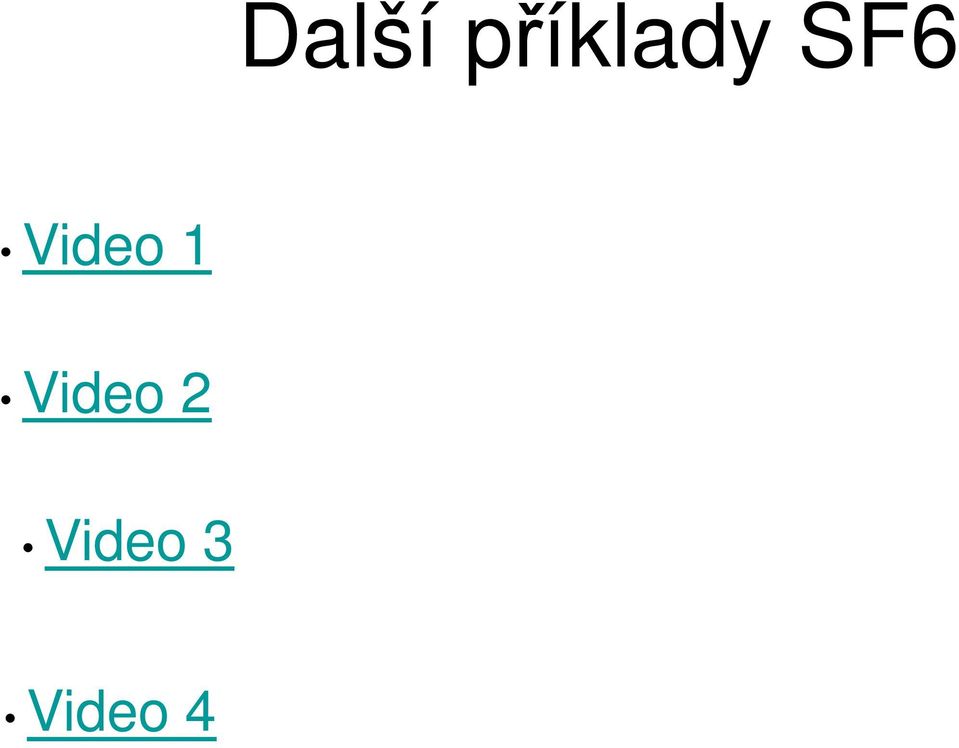

17 Další p íklady SF6 Video 1 Video 2 Video 3 Video 4

18 Shrnutí SF6 Vizualizace únik SF6 v I oblasti je spolehlivý a bezpe ný prost edek Schopnost detekce i velmi malých únik Jednoduchá dokumentace Vysoká efektivita m ení

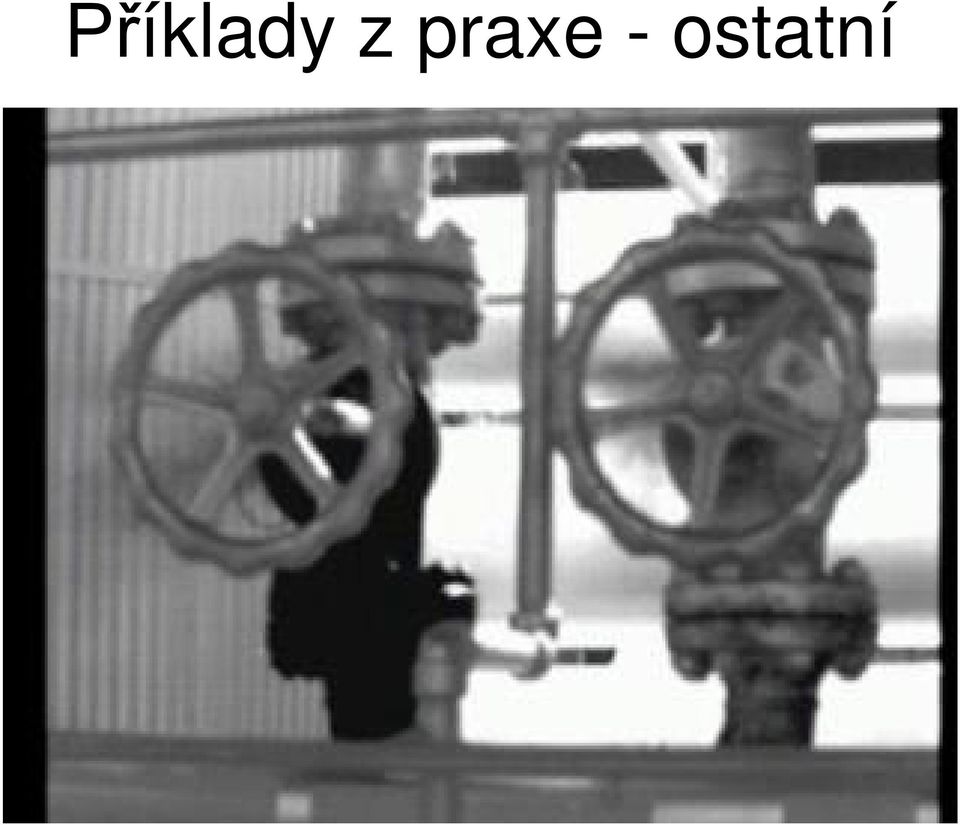

19 íklady z praxe - ostatní

20 íklady z praxe - ostatní

21 íklady z praxe - ostatní CO Zemní plyn Zemní plyn 2 pavek

22 Legislativní rámec SF6 Fluorované plyny problematika je ešena na ízení ES 846/2006, pln integrovaným do legislativního rámce R. Krom požadavk na minimalizaci únik a jejich identifikaci stanovuje mimo jiné i povinnost certifikace osob manipulujících s fluorovanými plyny. Jedná se o obligatorní požadavek, nikoliv doporu ení

23 Legislativní rámec VOC IPPC (Integrated Pollution Prevention and Control) ustanovuje mimo jiné povinnost využívající prost edky BAT (best available techniques), jež jsou definovány jako technické prost edky umož ující co nejlepší identifikaci místa úniku. V provád cích pokynech jsou doporu ovány prost edky OGI (Optical Gas Imaging). Dále se jedná o soubor na ízení se souhrnným ozna ením E-PRTR, který se zam uje na emise a úniky z definovaných cca nejv tších evropských pr myslových zne iš ovatel. Mimo jiné jsou podrobné postupy a požadavky stanoveny v provád cích edpisech pro jednotlivé pr myslové sektory

24 Legislativní rámec VOC, 2014 Directive on industrial emissions 2010/75/EU (IED) jedná se o nové na ízení již za len né do národních legislativ, a to nejpozd ji do , se vstoupením v platnost nejpozd ji do Toto na ízení obligatorn vyžaduje využívání prost edk BAT. Evropská komise IPPC definuje tyto prost edky v dokumentu BREF, z nichž zásadní jsou v tuto chvíli: Refining of mineral oil and gas Draft 2 March 2012 Common Waste Water and Waste Gas Treatment/Management Systems in the ChemicalSector This BREF covers the entire chemical sector Draft 1 July 2011 Vý atek z BREF: BAT (draft 2) Refining of mineral oil & gas,chapter 3.28, However, it has to be emphasised that the calculation method based on emission factors and algorithms are reported to be unreliable and give significantly underestimated results, in particular for tank farms, cokers and flares BAT (draft 1). OGI cameras should be introduced within smart LDAR programmes for easier and faster identification of significant leaking components, in particular in remote areas, allowing for a better LDAR prioritisation and focus. This includes the identification of leaks from storage tank roof seals and fittings which cannot be detected by LDAR or by DIAL/SOF technique. (BAT draft 2)

25 Legislativní rámec Odkazy European Commission: onary/index.htm IPPC Directive: onary/ippc/summary.htm European Pollutant Release and Transfer Register: Directive on Industrial Emissions (IED): EX:32010L0075:EN:NOT European IPPC Bureau: BAT Reference documents:

26 KUJI ZA POZORNOST TMV SS s.r.o Studánková 395, Praha 4 Tel : info@tmvss.cz
