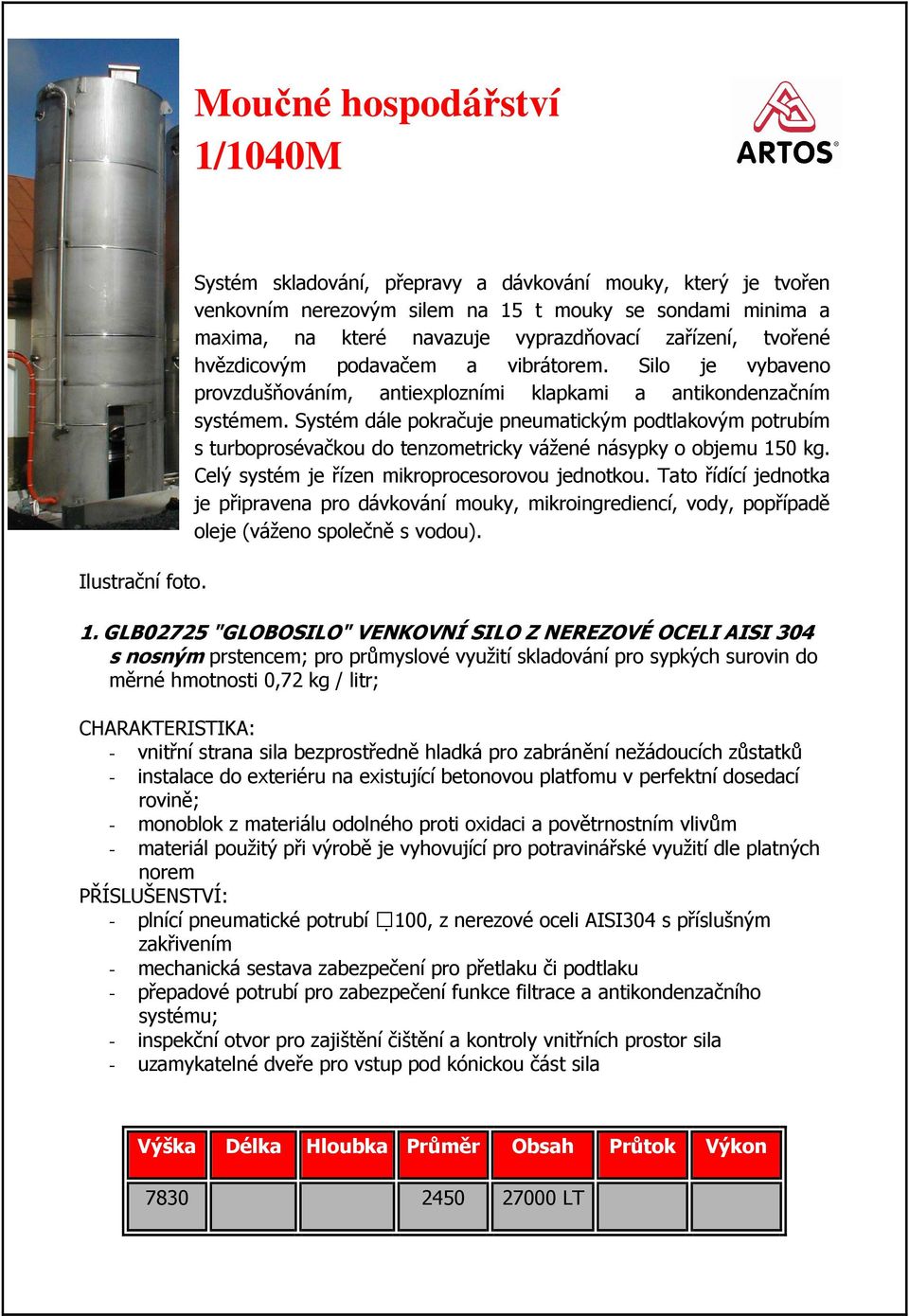

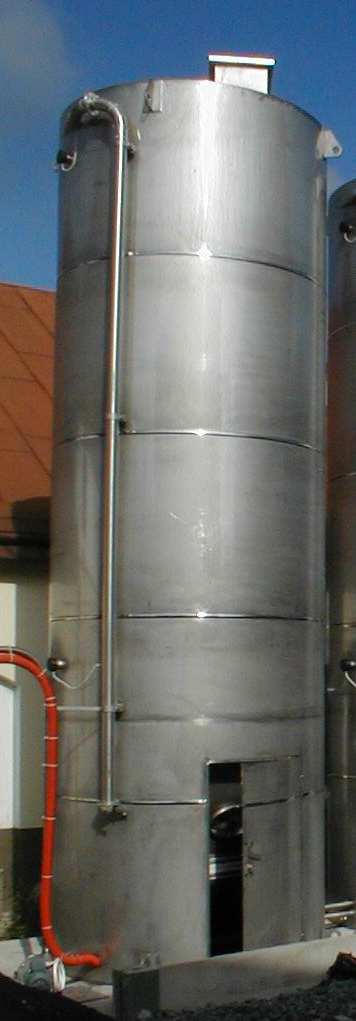

1 Moučné hospodářství 1/1040M Ilustrační foto. Systém skladování, přepravy a dávkování mouky, který je tvořen venkovním nerezovým silem na 15 t mouky se sondami minima a maxima, na které navazuje vyprazdňovací zařízení, tvořené hvězdicovým podavačem a vibrátorem. Silo je vybaveno provzdušňováním, antiexplozními klapkami a antikondenzačním systémem. Systém dále pokračuje pneumatickým podtlakovým potrubím s turboprosévačkou do tenzometricky vážené násypky o objemu 150 kg. Celý systém je řízen mikroprocesorovou jednotkou. Tato řídící jednotka je připravena pro dávkování mouky, mikroingrediencí, vody, popřípadě oleje (váženo společně s vodou). 1. GLB02725 "GLOBOSILO" VENKOVNÍ SILO Z NEREZOVÉ OCELI AISI 304 s nosným prstencem; pro průmyslové využití skladování pro sypkých surovin do měrné hmotnosti 0,72 kg / litr; - vnitřní strana sila bezprostředně hladká pro zabránění nežádoucích zůstatků - instalace do exteriéru na existující betonovou platfomu v perfektní dosedací rovině; - monoblok z materiálu odolného proti oxidaci a povětrnostním vlivům - materiál použitý při výrobě je vyhovující pro potravinářské využití dle platných norem - plnící pneumatické potrubí 100, z nerezové oceli AISI304 s příslušným zakřivením - mechanická sestava zabezpečení pro přetlaku či podtlaku - přepadové potrubí pro zabezpečení funkce filtrace a antikondenzačního systému; - inspekční otvor pro zajištění čištění a kontroly vnitřních prostor sila - uzamykatelné dveře pro vstup pod kónickou část sila LT

2 2. SLM00101 SONDA HLADINOZNAKU MINIMA / MAXIMA - s kontrolním propojením - ochrana IP-64 - akustický alarm 3. FCE00101 CENTRÁLNÍ FILTR PRO JEDNO SILO - vícekomorový sběrník - filtrační pytle - průměr 140 mm - tubáž z PVC - spojky - kotvící konzola 4. ASP18401 ANTIKONDENZAČNÍ KONTROLNÍ ZAŘÍZENÍ SILA model SLC94 složený z: - elektronická kontrolní jednotka s regulací T-leds a výběrovým testem - dvě teplotní sondy model FF/CO50 - jeden odsávač model 0.3 s motorizací 0,33 kw - sběrné potrubí s přípojkami a příslušenstvím - výkon 0,18 kw 5. BAS00201 ANTIEXPLOZNÍ KLAPKA typ VSC-90 složeny z: - příruba přivařená na silu - uzávěr a příslušenství - příruba a rychlospojka pro systém hašení vodou 6. SPEC0022 ŽEBŘÍK, SPOJOVACÍ LÁVKA A ZÁBRADLÍ PRO 1 SILO - materiál zinkovaná ocel CVS00112 VIBRAČNÍ KUŽEL Z NEREZOVÉ OCELI AISI 304 typ CV- 120 s přírubou pro hvězdicový podavač - zvláštní geometrické vytvarování eliminuje vytváření bloků a usnadňuje homogenní a chronologické vyskladnění vlastního produktu. - vyprazdňovací protikužely a antivibrační spojky

3 VBE70001 TŘÍFÁZOVÉ ELEKTRICKÉ VIBRAČNÍ ZAŘ. - variabilní výkon s mechanickou regulací od 30 do 700 Kg - ochrana IP-65 - el. příkon 230/400, tři fáze, 50/60 Hz - výkon 0,65 kw - konzola a fixační šroubení 9. VST50109 HVĚZDICOVÝ PODAVAČ typ FLUID z Al - utěsněné uložení hlav - ozubená kola a řetěz pro přepravník - hliníkové ochranné pouzdro řetězu Další příslušenství: - mechanické redukce včetně el. třífázového motoru 900 kg/h 0,18 kw 10.B06041 PNEUMATICKÉ POTRUBÍ - v metrech - nerezová ocel - nerezové spojky s gumovým těsněním a statickou "nekonečnou páskou" - uložení z pozinkovaného materiálu - fixační kroužky z pozinkovaného mat. - průměr 60 mm 11.CUR06041 KOLENO pneu. potrubí pod úhlem zakřivení 45 /90 : - nerezová ocel - průměr 60 mm

4 12. TBS10002 TURBOPROSÉVAČKA vyrobená z slitiny hliníku, snadná údržba a čištění - rychlospojky - snímatelné síto - elektrický třífázový motor - spojky - pojistný vypínač chodu - průměr 60 mm - výkon 1,5 kw 13.SOF00204 PODTLAKOVÝ PNEUMATICKÝ PŘEPRAVNÍK - vývěva - kompresor typ 2S elektrický třífázový motor 230/400 V, 50 Hz kw filtr nečistot včetně ochrany - tlumič hluku s venkovním krytem z povrch. upravené oceli - manometr - antivibrační podložka 4,0 kw 14.TRB15062 NÁSYPKA 150 KG - modulová konstrukce z nerez hlazené oceli AISI304 uvnitř i venku - dva nerezové ocelové kroužky se šrouby - výsypné rameno průměr 250 mm - plnící otvor horní - plnící otvor boční

5 15.VBE20001 TŘÍFÁZOVÉ ELEKTRICKÉ VIBRAČNÍ ZAŘ. - variabilní výkon s mechanickou regulací od 30 do 200 Kg - ochrana IP-65 - el. příkon 230/400, tři fáze, 50/60 Hz - výkon 0,18 kw - konzola a fixační šroubení 16.CEL10050 TENZOMETR z nerez. oceli hermeticky uzavřený s vysokou přesností do 500 kg. - kotvící šrouby - 5 m kabelu - pružný nosník 17.STS00113 KONZOLA k násypce CHARAKTERISTIKA - podpěra z nerezových profilů - příčky z nerezové oceli - vzpěra s přípojkami - bezpečnostní řetěz s úchyty - krycí zátky pro překrytí uchycení na zeď 18.VFT02250IM VÝPUSTNÝ VENTIL Z NEREZ OCELI - plášť s přírubou ze slitiny hliníku - ruční ovládání - přímé vyprazdňování dvěma přírubami - průměr 250 mm - spojovací a podpěrná objímka - textilový filtr vyprazdňování, nepřilnavý, s fixační páskou

6 19.WP2300W3 DÁVKOVACÍ ZAŘÍZENÍ makro, mikro surovin a vody s : - mikroprocesorem WP 230-3DW - pro 3 dávkovací místa Charakteristika mikroprocesoru WP 230: V, 50/60 Hz - dávkovací hardware I/O 24V CC - box z neoxidační oceli s otevírací čelní stranou - video ledky se 160 znaky k vizuální kontrole funkcí a alarmů - tři displeje k vizuální kontrole hmotností - 5-ti ciferný - klávesnice membránová s 30-ti klávesami - otevřená kapacita receptur se vstupním kódem 20.QUADRJCC ELEKTRICKÝ ROZVODNÝ PANEL ovládání a výkonu dle normativ včetně všech kabeláží.
