1 Hudební mikrosystém MODEL: AKAI QX-D4300

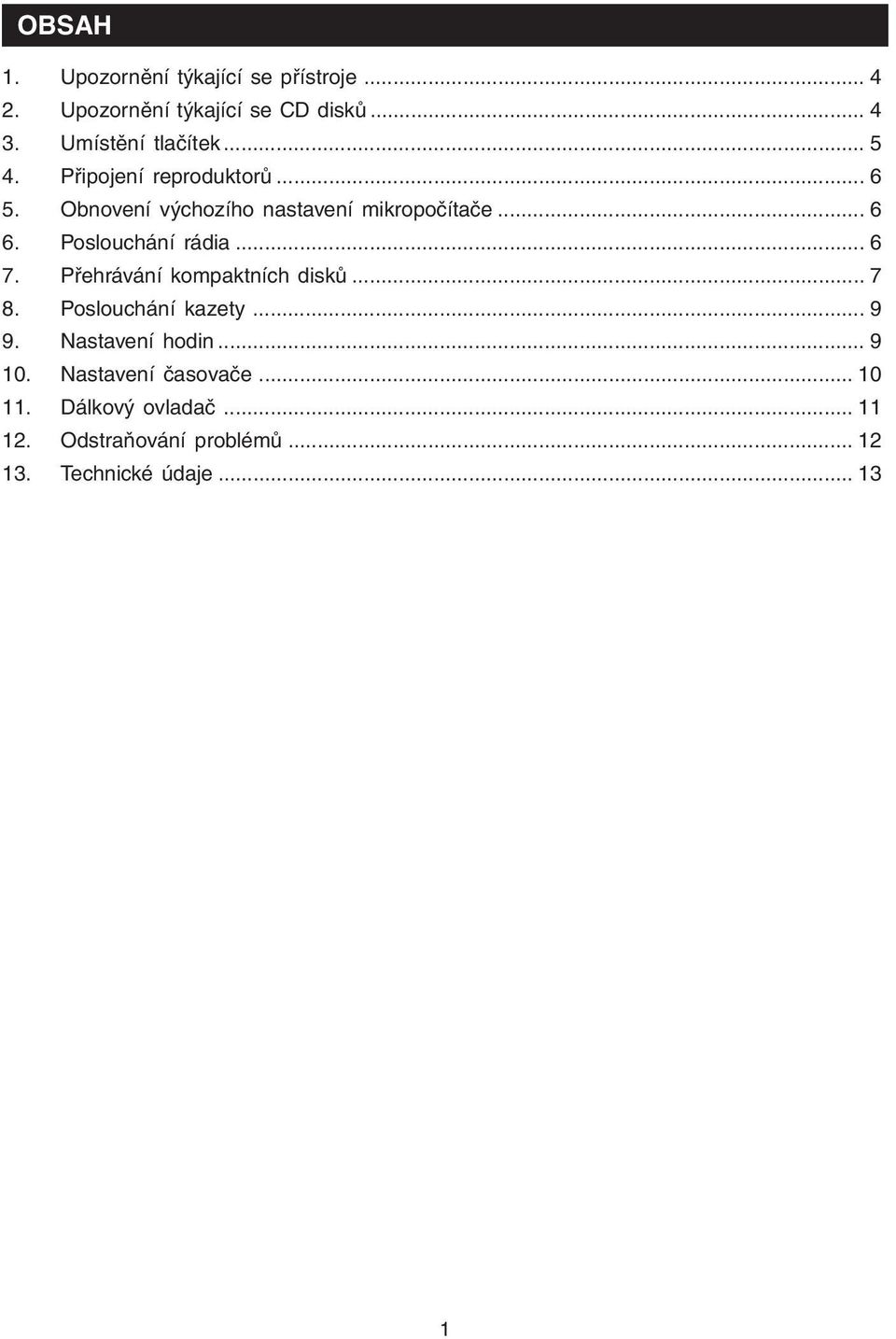

2 OBSAH 1. Upozornění týkající se přístroje Upozornění týkající se CD disků Umístění tlačítek Připojení reproduktorů Obnovení výchozího nastavení mikropočítače Poslouchání rádia Přehrávání kompaktních disků Poslouchání kazety Nastavení hodin Nastavení časovače Dálkový ovladač Odstraňování problémů Technické údaje

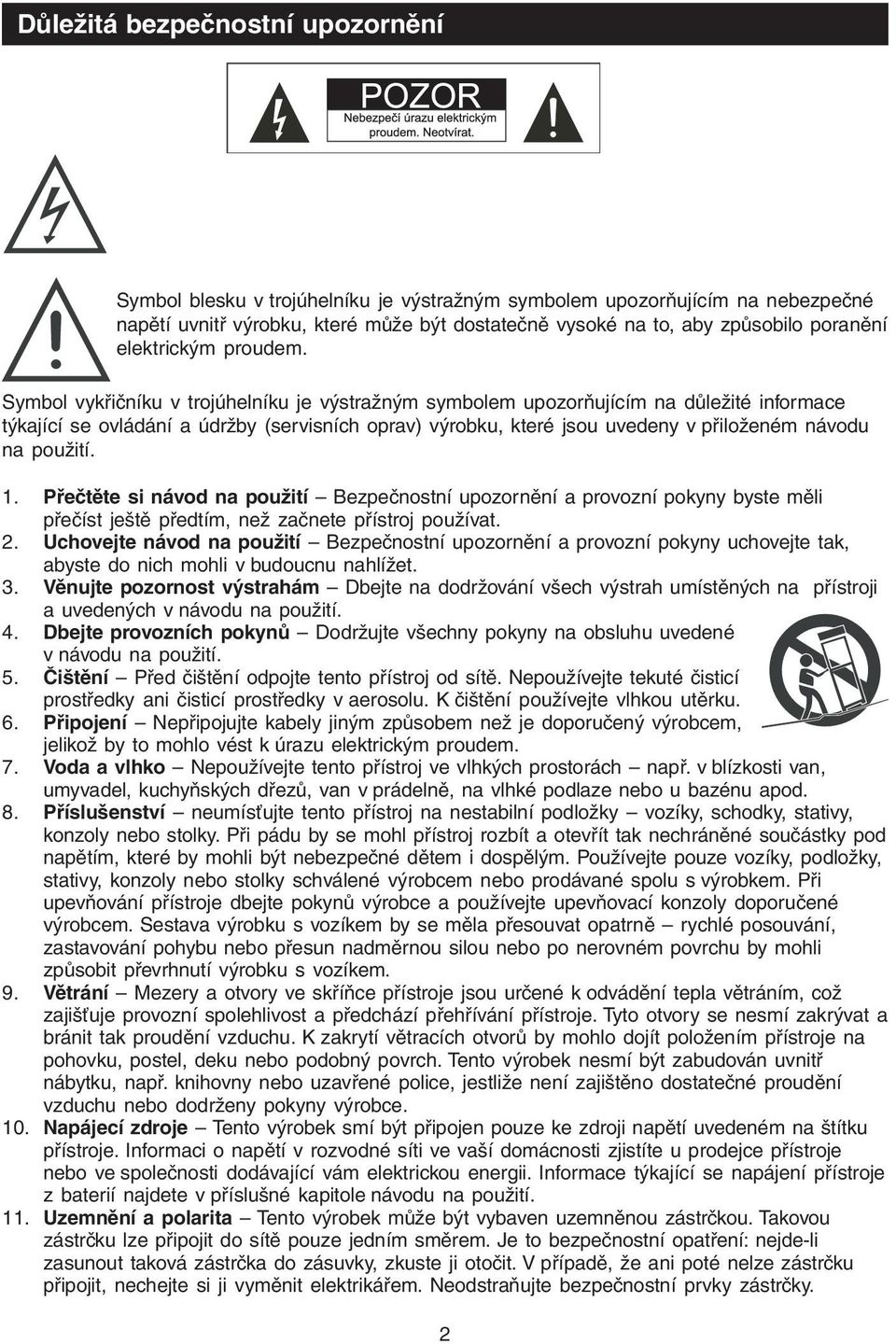

3 Důležitá bezpečnostní upozornění Symbol blesku v trojúhelníku je výstražným symbolem upozorňujícím na nebezpečné napětí uvnitř výrobku, které může být dostatečně vysoké na to, aby způsobilo poranění elektrickým proudem. Symbol vykřičníku v trojúhelníku je výstražným symbolem upozorňujícím na důležité informace týkající se ovládání a údržby (servisních oprav) výrobku, které jsou uvedeny v přiloženém návodu na použití. 1. Přečtěte si návod na použití Bezpečnostní upozornění a provozní pokyny byste měli přečíst ještě předtím, než začnete přístroj používat. 2. Uchovejte návod na použití Bezpečnostní upozornění a provozní pokyny uchovejte tak, abyste do nich mohli v budoucnu nahlížet. 3. Věnujte pozornost výstrahám Dbejte na dodržování všech výstrah umístěných na přístroji a uvedených v návodu na použití. 4. Dbejte provozních pokynů Dodržujte všechny pokyny na obsluhu uvedené v návodu na použití. 5. Čištění Před čištění odpojte tento přístroj od sítě. Nepoužívejte tekuté čisticí prostředky ani čisticí prostředky v aerosolu. K čištění používejte vlhkou utěrku. 6. Připojení Nepřipojujte kabely jiným způsobem než je doporučený výrobcem, jelikož by to mohlo vést k úrazu elektrickým proudem. 7. Voda a vlhko Nepoužívejte tento přístroj ve vlhkých prostorách např. v blízkosti van, umyvadel, kuchyňských dřezů, van v prádelně, na vlhké podlaze nebo u bazénu apod. 8. Příslušenství neumísťujte tento přístroj na nestabilní podložky vozíky, schodky, stativy, konzoly nebo stolky. Při pádu by se mohl přístroj rozbít a otevřít tak nechráněné součástky pod napětím, které by mohli být nebezpečné dětem i dospělým. Používejte pouze vozíky, podložky, stativy, konzoly nebo stolky schválené výrobcem nebo prodávané spolu s výrobkem. Při upevňování přístroje dbejte pokynů výrobce a používejte upevňovací konzoly doporučené výrobcem. Sestava výrobku s vozíkem by se měla přesouvat opatrně rychlé posouvání, zastavování pohybu nebo přesun nadměrnou silou nebo po nerovném povrchu by mohli způsobit převrhnutí výrobku s vozíkem. 9. Větrání Mezery a otvory ve skříňce přístroje jsou určené k odvádění tepla větráním, což zajišťuje provozní spolehlivost a předchází přehřívání přístroje. Tyto otvory se nesmí zakrývat a bránit tak proudění vzduchu. K zakrytí větracích otvorů by mohlo dojít položením přístroje na pohovku, postel, deku nebo podobný povrch. Tento výrobek nesmí být zabudován uvnitř nábytku, např. knihovny nebo uzavřené police, jestliže není zajištěno dostatečné proudění vzduchu nebo dodrženy pokyny výrobce. 10. Napájecí zdroje Tento výrobek smí být připojen pouze ke zdroji napětí uvedeném na štítku přístroje. Informaci o napětí v rozvodné síti ve vaší domácnosti zjistíte u prodejce přístroje nebo ve společnosti dodávající vám elektrickou energii. Informace týkající se napájení přístroje z baterií najdete v příslušné kapitole návodu na použití. 11. Uzemnění a polarita Tento výrobek může být vybaven uzemněnou zástrčkou. Takovou zástrčku lze připojit do sítě pouze jedním směrem. Je to bezpečnostní opatření: nejde-li zasunout taková zástrčka do zásuvky, zkuste ji otočit. V případě, že ani poté nelze zástrčku připojit, nechejte si ji vyměnit elektrikářem. Neodstraňujte bezpečnostní prvky zástrčky. 2

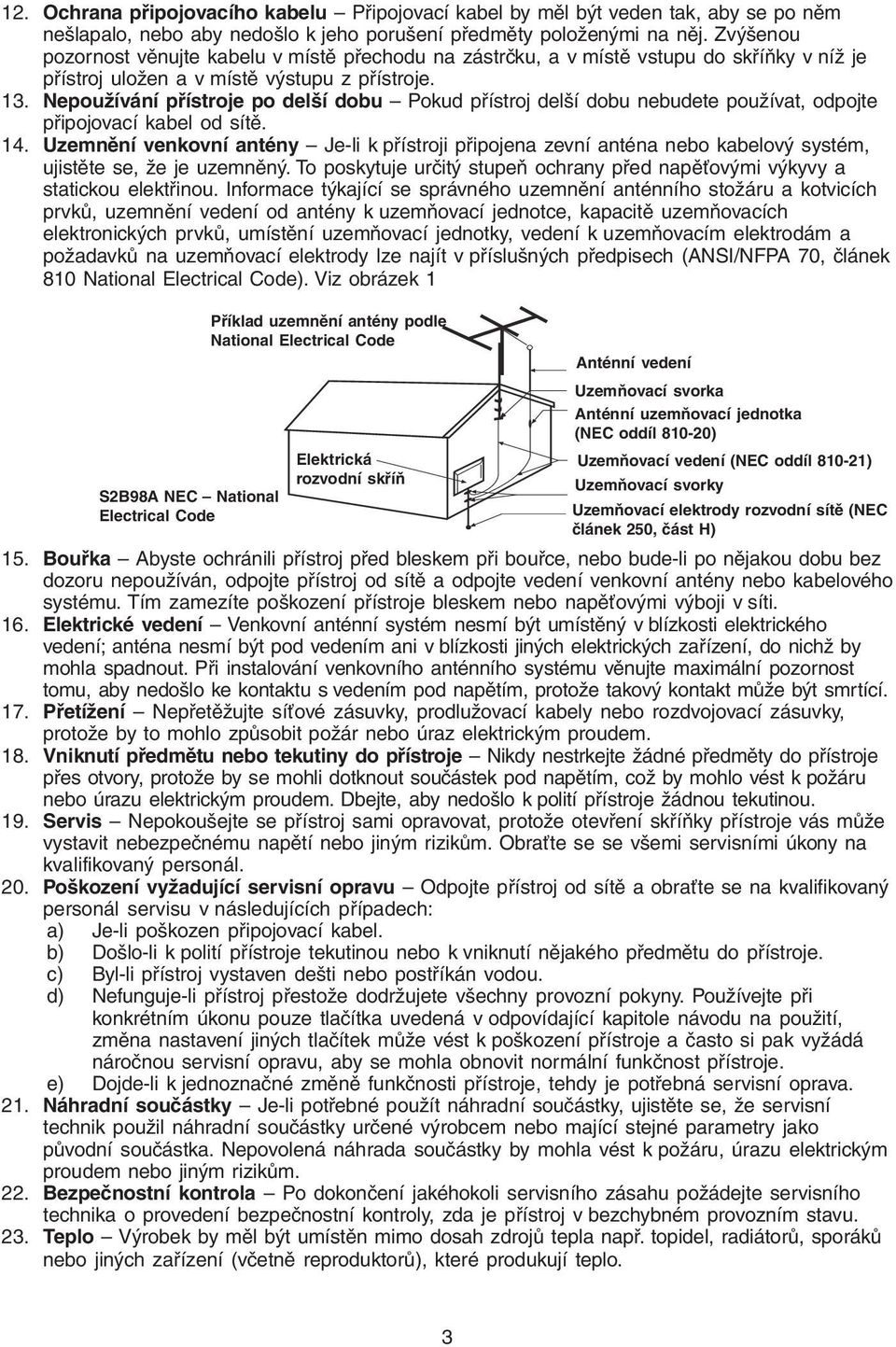

4 12. Ochrana připojovacího kabelu Připojovací kabel by měl být veden tak, aby se po něm nešlapalo, nebo aby nedošlo k jeho porušení předměty položenými na něj. Zvýšenou pozornost věnujte kabelu v místě přechodu na zástrčku, a v místě vstupu do skříňky v níž je přístroj uložen a v místě výstupu z přístroje. 13. Nepoužívání přístroje po delší dobu Pokud přístroj delší dobu nebudete používat, odpojte připojovací kabel od sítě. 14. Uzemnění venkovní antény Je-li k přístroji připojena zevní anténa nebo kabelový systém, ujistěte se, že je uzemněný. To poskytuje určitý stupeň ochrany před napěťovými výkyvy a statickou elektřinou. Informace týkající se správného uzemnění anténního stožáru a kotvicích prvků, uzemnění vedení od antény k uzemňovací jednotce, kapacitě uzemňovacích elektronických prvků, umístění uzemňovací jednotky, vedení k uzemňovacím elektrodám a požadavků na uzemňovací elektrody lze najít v příslušných předpisech (ANSI/NFPA 70, článek 810 National Electrical Code). Viz obrázek 1 S2B98A NEC National Electrical Code Příklad uzemnění antény podle National Electrical Code Elektrická rozvodní skříň Anténní vedení Uzemňovací svorka Anténní uzemňovací jednotka (NEC oddíl ) Uzemňovací vedení (NEC oddíl ) Uzemňovací svorky Uzemňovací elektrody rozvodní sítě (NEC článek 250, část H) 15. Bouřka Abyste ochránili přístroj před bleskem při bouřce, nebo bude-li po nějakou dobu bez dozoru nepoužíván, odpojte přístroj od sítě a odpojte vedení venkovní antény nebo kabelového systému. Tím zamezíte poškození přístroje bleskem nebo napěťovými výboji v síti. 16. Elektrické vedení Venkovní anténní systém nesmí být umístěný v blízkosti elektrického vedení; anténa nesmí být pod vedením ani v blízkosti jiných elektrických zařízení, do nichž by mohla spadnout. Při instalování venkovního anténního systému věnujte maximální pozornost tomu, aby nedošlo ke kontaktu s vedením pod napětím, protože takový kontakt může být smrtící. 17. Přetížení Nepřetěžujte síťové zásuvky, prodlužovací kabely nebo rozdvojovací zásuvky, protože by to mohlo způsobit požár nebo úraz elektrickým proudem. 18. Vniknutí předmětu nebo tekutiny do přístroje Nikdy nestrkejte žádné předměty do přístroje přes otvory, protože by se mohli dotknout součástek pod napětím, což by mohlo vést k požáru nebo úrazu elektrickým proudem. Dbejte, aby nedošlo k polití přístroje žádnou tekutinou. 19. Servis Nepokoušejte se přístroj sami opravovat, protože otevření skříňky přístroje vás může vystavit nebezpečnému napětí nebo jiným rizikům. Obraťte se se všemi servisními úkony na kvalifikovaný personál. 20. Poškození vyžadující servisní opravu Odpojte přístroj od sítě a obraťte se na kvalifikovaný personál servisu v následujících případech: a) Je-li poškozen připojovací kabel. b) Došlo-li k polití přístroje tekutinou nebo k vniknutí nějakého předmětu do přístroje. c) Byl-li přístroj vystaven dešti nebo postříkán vodou. d) Nefunguje-li přístroj přestože dodržujete všechny provozní pokyny. Používejte při konkrétním úkonu pouze tlačítka uvedená v odpovídající kapitole návodu na použití, změna nastavení jiných tlačítek může vést k poškození přístroje a často si pak vyžádá náročnou servisní opravu, aby se mohla obnovit normální funkčnost přístroje. e) Dojde-li k jednoznačné změně funkčnosti přístroje, tehdy je potřebná servisní oprava. 21. Náhradní součástky Je-li potřebné použít náhradní součástky, ujistěte se, že servisní technik použil náhradní součástky určené výrobcem nebo mající stejné parametry jako původní součástka. Nepovolená náhrada součástky by mohla vést k požáru, úrazu elektrickým proudem nebo jiným rizikům. 22. Bezpečnostní kontrola Po dokončení jakéhokoli servisního zásahu požádejte servisního technika o provedení bezpečnostní kontroly, zda je přístroj v bezchybném provozním stavu. 23. Teplo Výrobek by měl být umístěn mimo dosah zdrojů tepla např. topidel, radiátorů, sporáků nebo jiných zařízení (včetně reproduktorů), které produkují teplo. 3

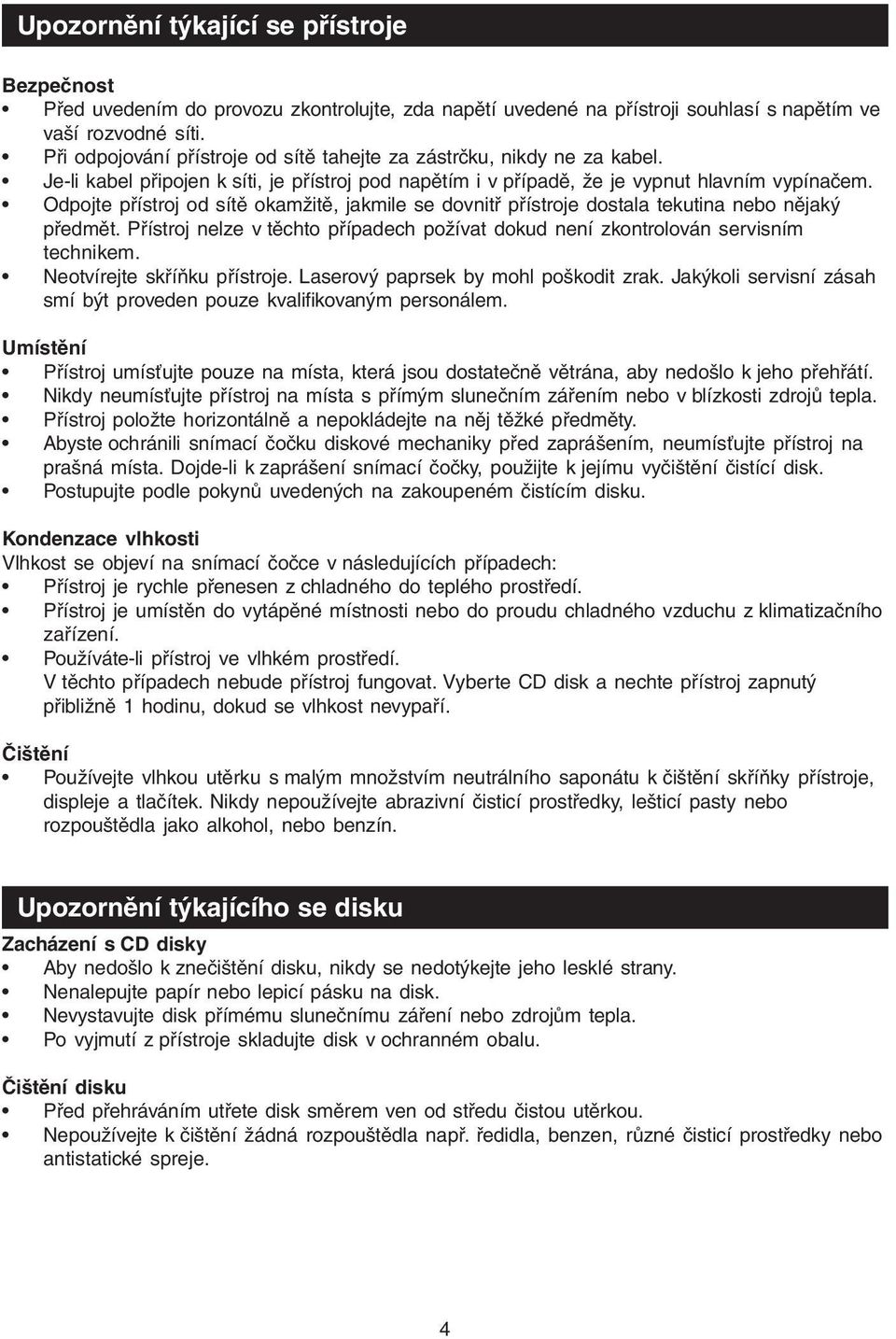

5 Upozornění týkající se přístroje Bezpečnost Před uvedením do provozu zkontrolujte, zda napětí uvedené na přístroji souhlasí s napětím ve vaší rozvodné síti. Při odpojování přístroje od sítě tahejte za zástrčku, nikdy ne za kabel. Je-li kabel připojen k síti, je přístroj pod napětím i v případě, že je vypnut hlavním vypínačem. Odpojte přístroj od sítě okamžitě, jakmile se dovnitř přístroje dostala tekutina nebo nějaký předmět. Přístroj nelze v těchto případech požívat dokud není zkontrolován servisním technikem. Neotvírejte skříňku přístroje. Laserový paprsek by mohl poškodit zrak. Jakýkoli servisní zásah smí být proveden pouze kvalifikovaným personálem. Umístění Přístroj umísťujte pouze na místa, která jsou dostatečně větrána, aby nedošlo k jeho přehřátí. Nikdy neumísťujte přístroj na místa s přímým slunečním zářením nebo v blízkosti zdrojů tepla. Přístroj položte horizontálně a nepokládejte na něj těžké předměty. Abyste ochránili snímací čočku diskové mechaniky před zaprášením, neumísťujte přístroj na prašná místa. Dojde-li k zaprášení snímací čočky, použijte k jejímu vyčištění čistící disk. Postupujte podle pokynů uvedených na zakoupeném čistícím disku. Kondenzace vlhkosti Vlhkost se objeví na snímací čočce v následujících případech: Přístroj je rychle přenesen z chladného do teplého prostředí. Přístroj je umístěn do vytápěné místnosti nebo do proudu chladného vzduchu z klimatizačního zařízení. Používáte-li přístroj ve vlhkém prostředí. V těchto případech nebude přístroj fungovat. Vyberte CD disk a nechte přístroj zapnutý přibližně 1 hodinu, dokud se vlhkost nevypaří. Čištění Používejte vlhkou utěrku s malým množstvím neutrálního saponátu k čištění skříňky přístroje, displeje a tlačítek. Nikdy nepoužívejte abrazivní čisticí prostředky, lešticí pasty nebo rozpouštědla jako alkohol, nebo benzín. Upozornění týkajícího se disku Zacházení s CD disky Aby nedošlo k znečištění disku, nikdy se nedotýkejte jeho lesklé strany. Nenalepujte papír nebo lepicí pásku na disk. Nevystavujte disk přímému slunečnímu záření nebo zdrojům tepla. Po vyjmutí z přístroje skladujte disk v ochranném obalu. Čištění disku Před přehráváním utřete disk směrem ven od středu čistou utěrkou. Nepoužívejte k čištění žádná rozpouštědla např. ředidla, benzen, různé čisticí prostředky nebo antistatické spreje. 4

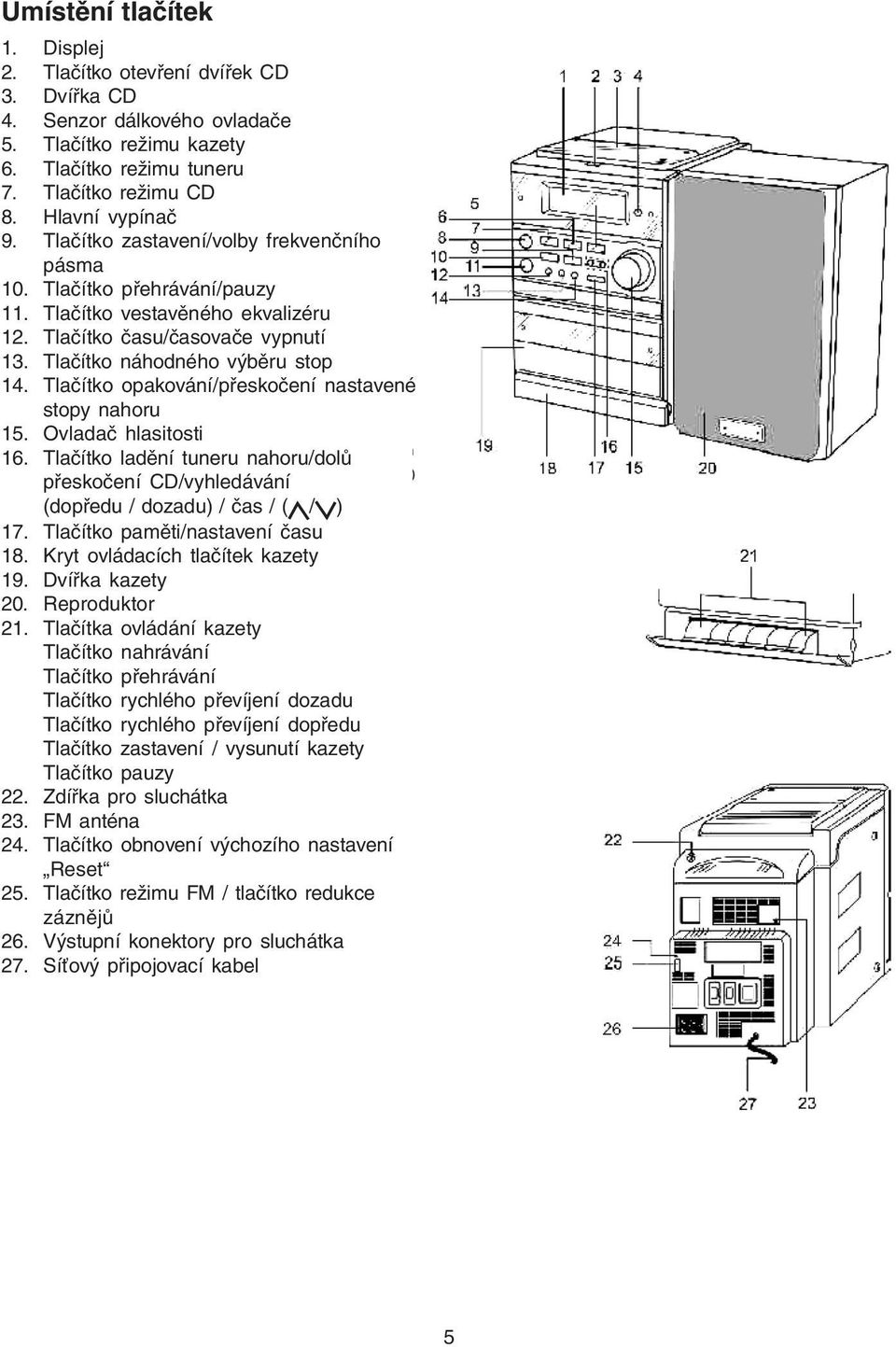

6 Umístění tlačítek 1. Displej 2. Tlačítko otevření dvířek CD 3. Dvířka CD 4. Senzor dálkového ovladače 5. Tlačítko režimu kazety 6. Tlačítko režimu tuneru 7. Tlačítko režimu CD 8. Hlavní vypínač 9. Tlačítko zastavení/volby frekvenčního pásma 10. Tlačítko přehrávání/pauzy 11. Tlačítko vestavěného ekvalizéru 12. Tlačítko času/časovače vypnutí 13. Tlačítko náhodného výběru stop 14. Tlačítko opakování/přeskočení nastavené stopy nahoru 15. Ovladač hlasitosti 16. Tlačítko ladění tuneru nahoru/dolů přeskočení CD/vyhledávání (dopředu / dozadu) / čas / ( / ) 17. Tlačítko paměti/nastavení času 18. Kryt ovládacích tlačítek kazety 19. Dvířka kazety 20. Reproduktor 21. Tlačítka ovládání kazety Tlačítko nahrávání Tlačítko přehrávání Tlačítko rychlého převíjení dozadu Tlačítko rychlého převíjení dopředu Tlačítko zastavení / vysunutí kazety Tlačítko pauzy 22. Zdířka pro sluchátka 23. FM anténa 24. Tlačítko obnovení výchozího nastavení Reset 25. Tlačítko režimu FM / tlačítko redukce záznějů 26. Výstupní konektory pro sluchátka 27. Síťový připojovací kabel 5

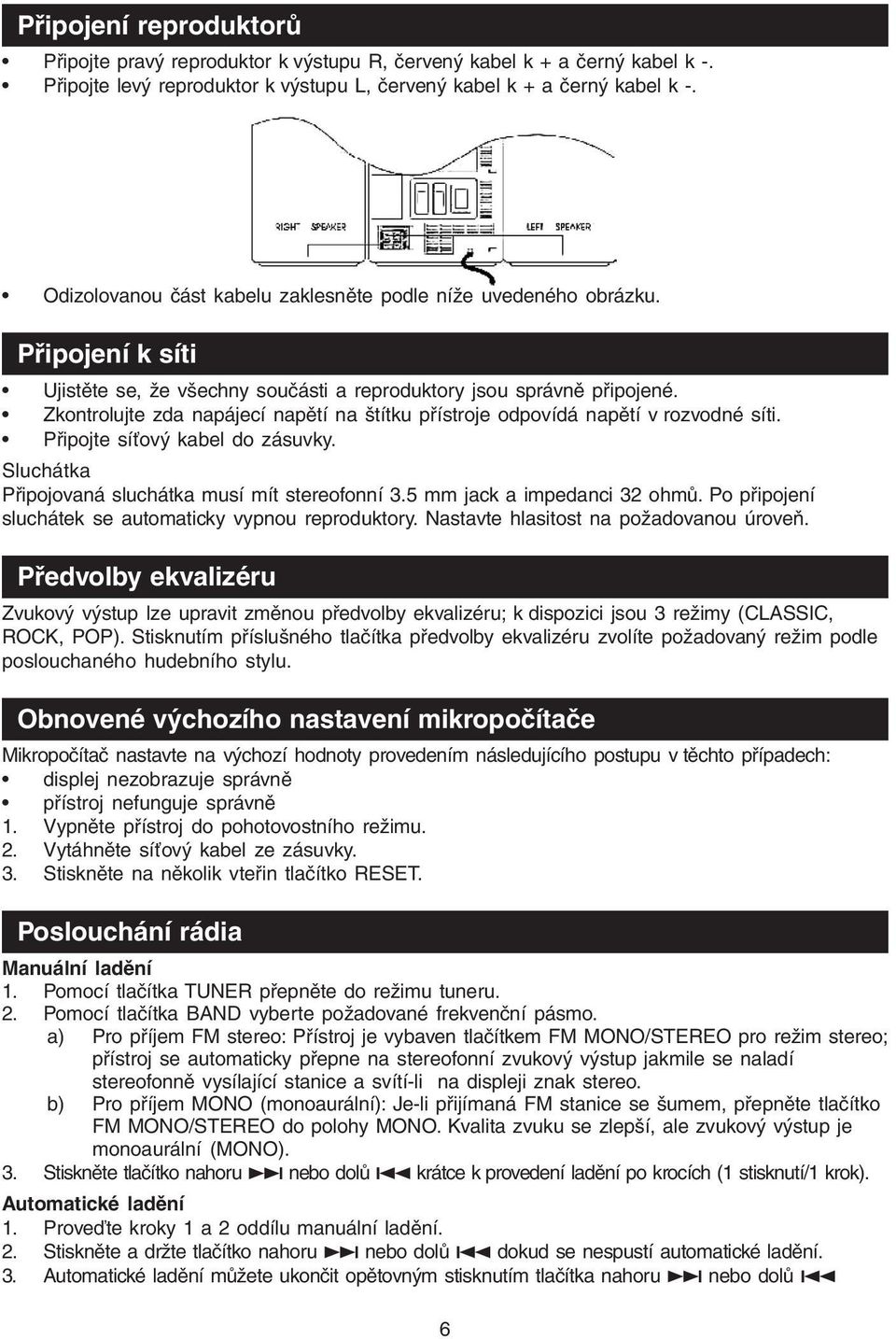

7 Připojení reproduktorů Připojte pravý reproduktor k výstupu R, červený kabel k + a černý kabel k -. Připojte levý reproduktor k výstupu L, červený kabel k + a černý kabel k -. Odizolovanou část kabelu zaklesněte podle níže uvedeného obrázku. Připojení k síti Ujistěte se, že všechny součásti a reproduktory jsou správně připojené. Zkontrolujte zda napájecí napětí na štítku přístroje odpovídá napětí v rozvodné síti. Připojte síťový kabel do zásuvky. Sluchátka Připojovaná sluchátka musí mít stereofonní 3.5 mm jack a impedanci 32 ohmů. Po připojení sluchátek se automaticky vypnou reproduktory. Nastavte hlasitost na požadovanou úroveň. Předvolby ekvalizéru Zvukový výstup lze upravit změnou předvolby ekvalizéru; k dispozici jsou 3 režimy (CLASSIC, ROCK, POP). Stisknutím příslušného tlačítka předvolby ekvalizéru zvolíte požadovaný režim podle poslouchaného hudebního stylu. Obnovené výchozího nastavení mikropočítače Mikropočítač nastavte na výchozí hodnoty provedením následujícího postupu v těchto případech: displej nezobrazuje správně přístroj nefunguje správně 1. Vypněte přístroj do pohotovostního režimu. 2. Vytáhněte síťový kabel ze zásuvky. 3. Stiskněte na několik vteřin tlačítko RESET. Poslouchání rádia Manuální ladění 1. Pomocí tlačítka TUNER přepněte do režimu tuneru. 2. Pomocí tlačítka BAND vyberte požadované frekvenční pásmo. a) Pro příjem FM stereo: Přístroj je vybaven tlačítkem FM MONO/STEREO pro režim stereo; přístroj se automaticky přepne na stereofonní zvukový výstup jakmile se naladí stereofonně vysílající stanice a svítí-li na displeji znak stereo. b) Pro příjem MONO (monoaurální): Je-li přijímaná FM stanice se šumem, přepněte tlačítko FM MONO/STEREO do polohy MONO. Kvalita zvuku se zlepší, ale zvukový výstup je monoaurální (MONO). 3. Stiskněte tlačítko nahoru b nebo dolů a krátce k provedení ladění po krocích (1 stisknutí/1 krok). Automatické ladění 1. Proveďte kroky 1 a 2 oddílu manuální ladění. 2. Stiskněte a držte tlačítko nahoru b nebo dolů a dokud se nespustí automatické ladění. 3. Automatické ladění můžete ukončit opětovným stisknutím tlačítka nahoru b nebo dolů a 6

8 Uložené stanice Tento přístroj je vybaven funkcí sloužící k uložení 10 FM a 10 AM/MW stanic. Jakmile jsou uloženy, je možné jejich vysílání zapnout stisknutím jediného tlačítka. 1. Stiskněte tlačítko BAND k výběru požadovaného frekvenčního pásma. 2. Požadovanou stanici můžete naladit automaticky nebo manuálně. 3. Stisknutím tlačítka MEMORY stanici uložíte. 4. Pomocí tlačítka PRESET UP nastavíte pořadové číslo uložené stanice. 5. Opětovným stisknutím tlačítka MEMORY se uloží frekvence naladěné stanice k pořadovému číslu. 6. Opakování kroků 2 až 5 uložíte další stanice. 7. K návratu do normálního režimu tuneru použijte tlačítka ladění (+) a (-). Poznámka: Je ponechána časová prodleva 5 vteřin k uložení stanice do programové paměti. Po 5 vteřinách se režim uložení stanic automaticky ukončí. Přepnutí na uloženou stanici Pomocí tlačítka PRESET UP můžete v pořadí přepínat mezi uloženými stanicemi Přehrávání kompaktních disků Příprava 1. Stisknutím tlačítka CD přepněte do CD režimu. Otevřete CD dvířka. Vložte CD disk a zavřete dvířka. 2. Za několik vteřin se na displeji objeví celkový počet stop na disku a celková doba disku. 3. Není-li vložen disk na displeji svítí NO DISC. Ovládání obecně Tlačítko PLAY/PAUSE Tlačítko STOP Tlačítko SKIP Tlačítko nahoru b a dolů a Jedním stisknutím spustíte přehrávání. Opětovným stisknutím přehrávání dočasně přerušíte. Při dočasně přerušeném přehrávání displej bliká. Stisknutím zastavíte přehrávání. Stiskněte jednou k přeskočení na následující nebo předchozí stopu. Podržením můžete rychle vyhledávat na disku dopředu a dozadu, puštěním tlačítka tuto funkci ukončíte. POZOR: Neotvírejte ani nezavírejte dvířka CD rukou, mohlo by dojít k jejich poškození. Když vkládáte nebo vybíráte CD disk nenechejte jej spadnout. Dbejte abyste na datové straně disku nenechali otisky prstů. Programované přehrávání Lze uložit až 20 stop k přehrávání v naprogramovaném pořadí. Před použitím stiskněte tlačítko STOP. 1. Stiskněte tlačítko MEMORY, na displeji začne blikat MEMORY. Navíc se zobrazí číslice paměťové pozice a číslice jež budou zobrazovat číslo programované stopy. 2. Vyberte požadovanou stopu pomocí tlačítka SKIP. 3. Stisknutím tlačítka MEMORY uložíte stopy do programu. 4. Opakujte kroky 2 a 3, tím naprogramujete další stopy. 5. Po naprogramování všech požadovaných stop stiskněte tlačítko PLAY/PAUSE, tím spustíte přehrávání disku v naprogramovaném pořadí. Na displeji bude během této funkce zobrazen indikátor MEMORY. 6. Tlačítkem STOP ukončíte programované přehrávání. POZNÁMKA: Při ukládání stopy do paměti programu je časová prodleva 10 vteřin, po této době se režim uložení stopy automaticky ukončí. 7

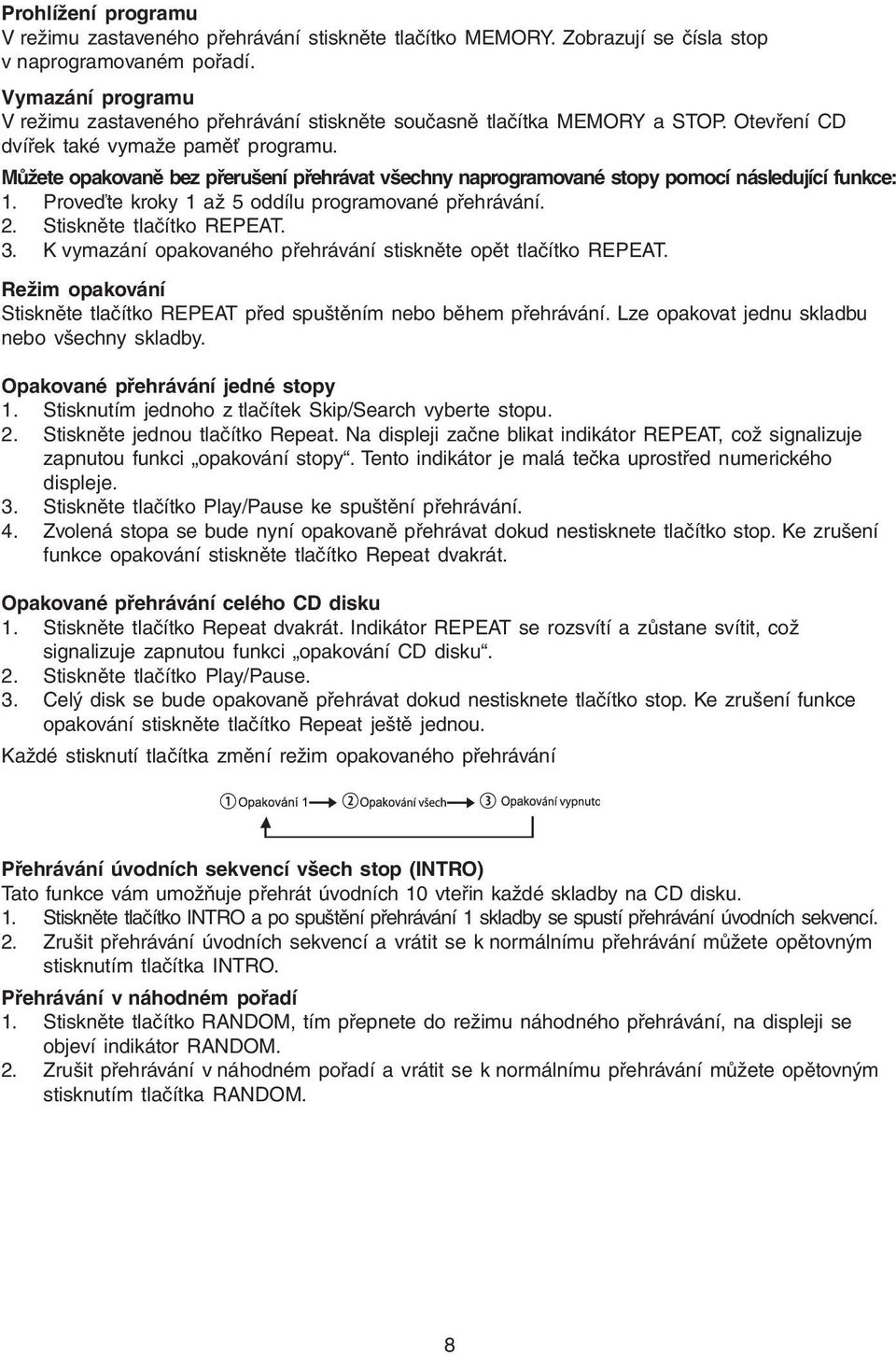

9 Prohlížení programu V režimu zastaveného přehrávání stiskněte tlačítko MEMORY. Zobrazují se čísla stop v naprogramovaném pořadí. Vymazání programu V režimu zastaveného přehrávání stiskněte současně tlačítka MEMORY a STOP. Otevření CD dvířek také vymaže paměť programu. Můžete opakovaně bez přerušení přehrávat všechny naprogramované stopy pomocí následující funkce: 1. Proveďte kroky 1 až 5 oddílu programované přehrávání. 2. Stiskněte tlačítko REPEAT. 3. K vymazání opakovaného přehrávání stiskněte opět tlačítko REPEAT. Režim opakování Stiskněte tlačítko REPEAT před spuštěním nebo během přehrávání. Lze opakovat jednu skladbu nebo všechny skladby. Opakované přehrávání jedné stopy 1. Stisknutím jednoho z tlačítek Skip/Search vyberte stopu. 2. Stiskněte jednou tlačítko Repeat. Na displeji začne blikat indikátor REPEAT, což signalizuje zapnutou funkci opakování stopy. Tento indikátor je malá tečka uprostřed numerického displeje. 3. Stiskněte tlačítko Play/Pause ke spuštění přehrávání. 4. Zvolená stopa se bude nyní opakovaně přehrávat dokud nestisknete tlačítko stop. Ke zrušení funkce opakování stiskněte tlačítko Repeat dvakrát. Opakované přehrávání celého CD disku 1. Stiskněte tlačítko Repeat dvakrát. Indikátor REPEAT se rozsvítí a zůstane svítit, což signalizuje zapnutou funkci opakování CD disku. 2. Stiskněte tlačítko Play/Pause. 3. Celý disk se bude opakovaně přehrávat dokud nestisknete tlačítko stop. Ke zrušení funkce opakování stiskněte tlačítko Repeat ještě jednou. Každé stisknutí tlačítka změní režim opakovaného přehrávání Přehrávání úvodních sekvencí všech stop (INTRO) Tato funkce vám umožňuje přehrát úvodních 10 vteřin každé skladby na CD disku. 1. Stiskněte tlačítko INTRO a po spuštění přehrávání 1 skladby se spustí přehrávání úvodních sekvencí. 2. Zrušit přehrávání úvodních sekvencí a vrátit se k normálnímu přehrávání můžete opětovným stisknutím tlačítka INTRO. Přehrávání v náhodném pořadí 1. Stiskněte tlačítko RANDOM, tím přepnete do režimu náhodného přehrávání, na displeji se objeví indikátor RANDOM. 2. Zrušit přehrávání v náhodném pořadí a vrátit se k normálnímu přehrávání můžete opětovným stisknutím tlačítka RANDOM. 8

10 Poslouchání kazety Ovládání obecně Tlačítko STOP/EJECT Tlačítko rychlého převíjení dopředu a Rychlého převíjení dozadu Tlačítko PLAY Tlačítko PAUSE Tlačítko RECORD Stisknutím zastavíte přehrávání ve všech kazetových mechanikách. Opětovným stisknutím otevřete dvířka prostoru pro kazetu. Stisknutím spustíte rychlé převíjení dopředu nebo dozadu. Poté co se cívky kazety přestanou otáčet stiskněte tlačítko STOP. Stisknutím spustíte přehrávání. Stisknutím přehrávání dočasně přerušíte. Dalším stisknutím obnovíte přehrávání. Stiskněte současně s tlačítkem PLAY ke spuštění nahrávání. Přehrávání Stisknutím tlačítka Tape přepněte do režimu kazetového magnetofonu. Vložte kazetu. Stisknutím tlačítka PLAY spustíte přehrávání. Nastavte hlasitost na požadovanou úroveň Přehrávání dočasně přerušíte pomocí tlačítka PAUSE. Po ukončení přehrávání stiskněte tlačítko Stop/Eject. Nahrávání A. Nahrávání z rádia Přepněte do režimu rozhlasového tuneru. Nalaďte požadovanou stanici a vložte kazetu. Současným stisknutím tlačítek Record a Play kazetového magnetofonu spustíte nahrávání. Po dokončení nahrávání stiskněte Stop/Eject. Poznámka: Je-li při nahrávání šum způsobený zázněji, změňte nastavení přepínače redukce záznějů na zadní straně přístroje (pouze u pásem MW nebo LW). B. Nahrávání z CD disku Stiskněte tlačítko režimu CD Vložte kazetu vhodnou k nahrávání, stiskněte tlačítko Pause a potom tlačítko Rekord, bude aktivovaná funkce nahrávání v pohotovosti. Spusťte přehrávání na CD přehrávači a stiskněte (uvolněte) tlačítko Pause na kazetovém magnetofonu, tím spustíte nahrávání. K ukončení nahrávání nejdříve stiskněte tlačítko Stop/Eject na CD přehrávači, potom tlačítko Stop na kazetovém magnetofonu. Nastavení hodin Všechny časové údaje jsou zobrazené ve formátu 12h nebo 24h. 1. Stisknutím a podržením tlačítka MEMORY/TIME SET několik vteřin se spustí režim nastavení času. 2. Pomocí tlačítek TUNING/SKIP b/a vyberete 12h nebo 24h formát. 3. Stiskněte tlačítko MEMORY/TIME SET, začne blikat hodinová číslice. Pomocí tlačítek TUNING/SKIP b(dopředu)/a(dozadu) nastavte hodinu. 4. Opět stiskněte tlačítko MEMORY/TIME SET, začne blikat minutová číslice. Pomocí tlačítek TUNING/SKIP b(dopředu)/a(dozadu) nastavte minutu. 5. Stiskněte tlačítko MEMORY/TIME SET ještě jednou, blikání se zastaví a tím je nastaven správný čas. 9

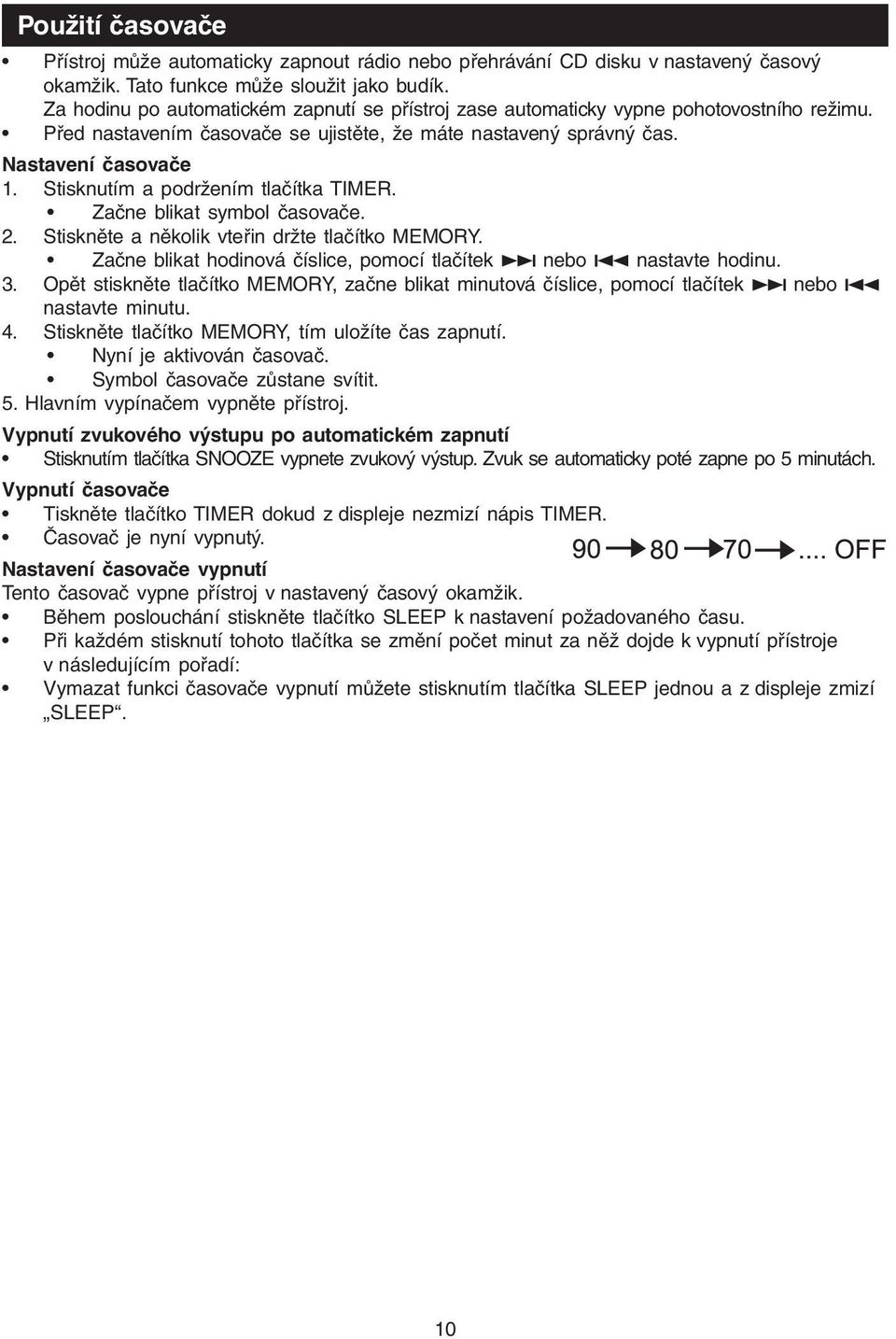

11 Použití časovače Přístroj může automaticky zapnout rádio nebo přehrávání CD disku v nastavený časový okamžik. Tato funkce může sloužit jako budík. Za hodinu po automatickém zapnutí se přístroj zase automaticky vypne pohotovostního režimu. Před nastavením časovače se ujistěte, že máte nastavený správný čas. Nastavení časovače 1. Stisknutím a podržením tlačítka TIMER. Začne blikat symbol časovače. 2. Stiskněte a několik vteřin držte tlačítko MEMORY. Začne blikat hodinová číslice, pomocí tlačítek b nebo a nastavte hodinu. 3. Opět stiskněte tlačítko MEMORY, začne blikat minutová číslice, pomocí tlačítek b nebo a nastavte minutu. 4. Stiskněte tlačítko MEMORY, tím uložíte čas zapnutí. Nyní je aktivován časovač. Symbol časovače zůstane svítit. 5. Hlavním vypínačem vypněte přístroj. Vypnutí zvukového výstupu po automatickém zapnutí Stisknutím tlačítka SNOOZE vypnete zvukový výstup. Zvuk se automaticky poté zapne po 5 minutách. Vypnutí časovače Tiskněte tlačítko TIMER dokud z displeje nezmizí nápis TIMER. Časovač je nyní vypnutý. Nastavení časovače vypnutí Tento časovač vypne přístroj v nastavený časový okamžik. Během poslouchání stiskněte tlačítko SLEEP k nastavení požadovaného času. Při každém stisknutí tohoto tlačítka se změní počet minut za něž dojde k vypnutí přístroje v následujícím pořadí: Vymazat funkci časovače vypnutí můžete stisknutím tlačítka SLEEP jednou a z displeje zmizí SLEEP. 10

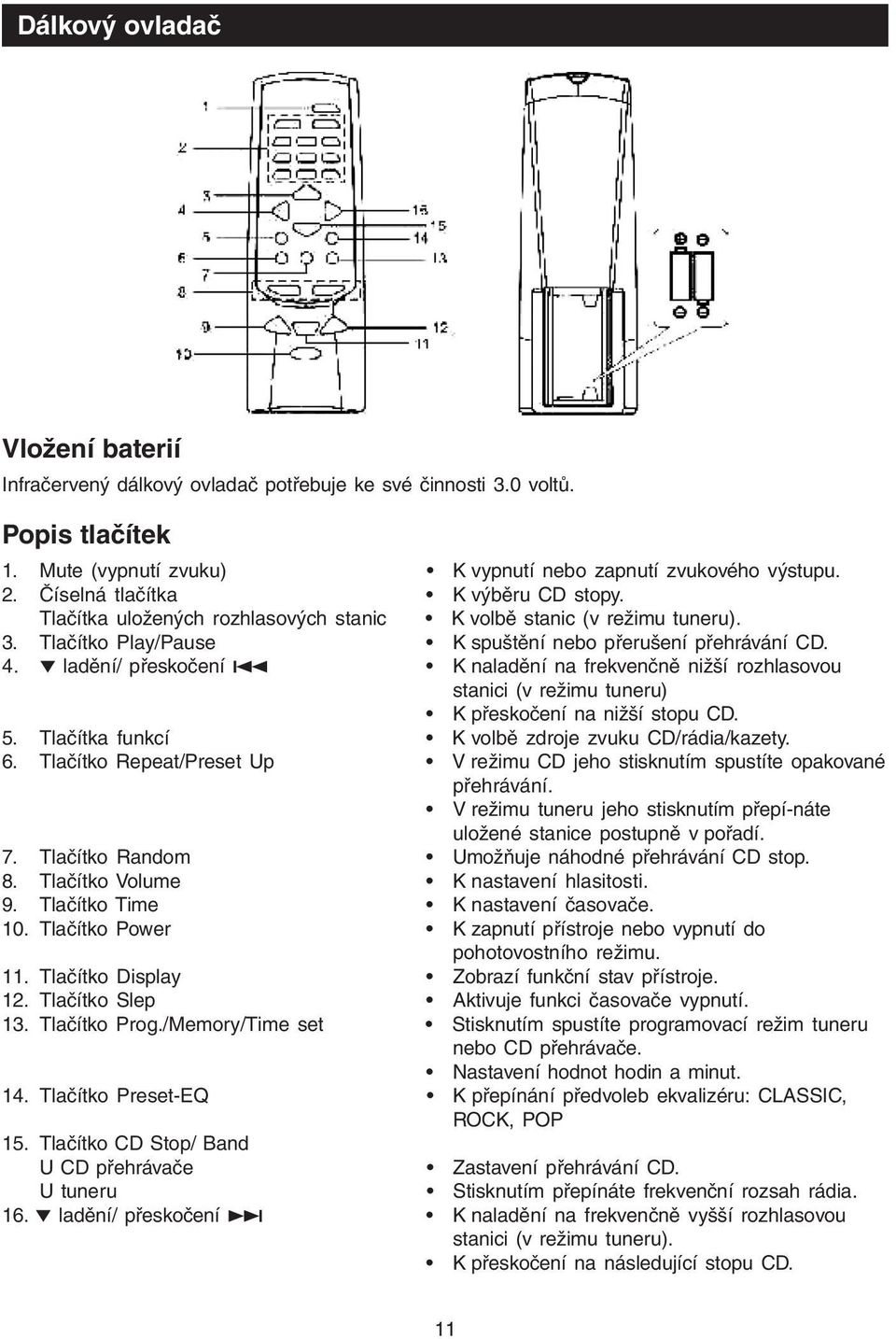

12 Dálkový ovladač Vložení baterií Infračervený dálkový ovladač potřebuje ke své činnosti 3.0 voltů. Popis tlačítek 1. Mute (vypnutí zvuku) K vypnutí nebo zapnutí zvukového výstupu. 2. Číselná tlačítka K výběru CD stopy. Tlačítka uložených rozhlasových stanic K volbě stanic (v režimu tuneru). 3. Tlačítko Play/Pause K spuštění nebo přerušení přehrávání CD. 4. ladění/ přeskočení a K naladění na frekvenčně nižší rozhlasovou stanici (v režimu tuneru) K přeskočení na nižší stopu CD. 5. Tlačítka funkcí K volbě zdroje zvuku CD/rádia/kazety. 6. Tlačítko Repeat/Preset Up V režimu CD jeho stisknutím spustíte opakované přehrávání. V režimu tuneru jeho stisknutím přepí-náte uložené stanice postupně v pořadí. 7. Tlačítko Random Umožňuje náhodné přehrávání CD stop. 8. Tlačítko Volume K nastavení hlasitosti. 9. Tlačítko Time K nastavení časovače. 10. Tlačítko Power K zapnutí přístroje nebo vypnutí do pohotovostního režimu. 11. Tlačítko Display Zobrazí funkční stav přístroje. 12. Tlačítko Slep Aktivuje funkci časovače vypnutí. 13. Tlačítko Prog./Memory/Time set Stisknutím spustíte programovací režim tuneru nebo CD přehrávače. Nastavení hodnot hodin a minut. 14. Tlačítko Preset-EQ K přepínání předvoleb ekvalizéru: CLASSIC, ROCK, POP 15. Tlačítko CD Stop/ Band U CD přehrávače Zastavení přehrávání CD. U tuneru Stisknutím přepínáte frekvenční rozsah rádia. 16. ladění/ přeskočení b K naladění na frekvenčně vyšší rozhlasovou stanici (v režimu tuneru). K přeskočení na následující stopu CD. 11

13 Odstraňování problémů Vyskytle-li se závada, zkontrolujte nejdříve níže uvedené body, předtím než zanesete přístroj k opravě. Nepovede-li se vám odstranit problém ani pomocí těchto rad, obraťte se na prodejce nebo servis. Upozornění: V žádném případě se nepokoušejte přístroj opravit sami, vedlo by to k ukončení záruky. Problém Možná příčina Odstranění Obecně žádný zvuk Hlasitost na minimu Nastavte hlasitost Jsou připojená sluchátka Odpojte sluchátka Jsou vybité baterie Vložte nové baterie Baterie nejsou vložené Vložte baterie se správnou polaritou se správnou polaritou Není správně připojen Připojte připojovací kabel správně připojovací kabel Přístroj nereaguje Elektrostatický výboj Vypněte přístroj, odpojte jej od sítě a na stisknutí po několika vteřinách jej znova žádného tlačítka zapojte. Rádio Zlá kvalita rozhlasového Slabý signál antény K dosažení lepšího příjmu vysílání přesměrujte anténu: Interference způsobená blízkostí FM: změňte sklon nebo směrování elektrických přístrojů např. televize, teleskopické antény videorekordér, počítač, Roztáhněte drátovou anténu fluorescenční zářivky atd. AM: pootočte celým přístrojem Zachovejte dostatečnou vzdálenost od jiných elektronických zařízení Kazeta Zlá kvalita zvuku Zaprášení nebo znečištění Vyčistěte magnetickou hlavu atd. přehrávané kazety hlavy nebo na vodícího Viz údržba válečku mechaniky Nefunguje nahrávání Mohou být vylomené ochranné Ochranné otvory kazety přelepte lepicí jazýčky na kazetě páskou 12

14 Technické údaje Model: QX-D4300 Hlavní jednotka Napájecí napětí Příkon Audio výstup Sluchátka Frekvenční pásma Rozměry Hmotnost 230 V 50Hz stříd. Napětí 32W W rms 4 ohmy při 1 khz, 10% THD 32 ohmů, stereofonní zdířka typu jack 3.5mm průměru AM (MW) khz FM MHz Hlavní jednotka (V) 262 (Š) 183 (H) 252mm Reproduktory (V) 252 (Š) 160 (H) 163mm Hlavní jednotka 3,0 kg Reproduktory 1,4 kg každý 13
