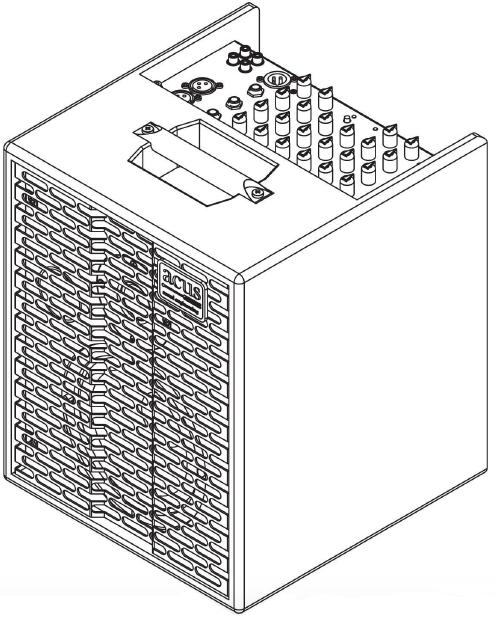

1 UŽIVATELSKÝ MANUÁL

2 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY VÝSTRAHA NEBEZPEČÍ ELEKTRICKÉHO ŠOKU, NEOTVÍREJTE SYMBOL BLESKU SE ŠIPKOU V ROVNOSTRANNÉM TROJÚHELNÍKU SLOUŽÍ K UPOZORNĚNÍ UŽIVATELE NA PŘÍTOMNOST NEIZOLOVANÉHO NEBEZPEČNÉHO NAPĚTÍ UVNITŘ PŘÍSTROJE, KTERÉ MŮŽE NABÝT TAKOVÉ VELIKOSTI, KTERÁ ZPŮSOBUJE OSOBÁM RIZIKO ELEKTRICKÉHO ŠOKU. VYKŘIČNÍK V ROVNOSTRANNÉM TROJÚHELNÍKU SLOUŽÍ K UPOZORNĚNÍ UŽIVATELE NA PŘÍTOMNOST DŮLEŽITÝCH OVLÁDACÍCH A ÚDRŽBOVÝCH POKYNŮ V DOKUMENTECH PŘILOŽENÝCH K PŘÍSTROJI. VAROVÁNÍ: NEVYSTAVUJTE ZAŘÍZENÍ DEŠTI NEBO VLHKOSTI, SNÍŽÍTE TAK RIZIKO OHNĚ NEBO ELEKTRICKÉHO ŠOKU. Čtěte tyto pokyny. Uchovejte si tyto pokyny. Věnujte pozornost všem varováním. Následujte pokyny. Neumísťujte přístroj do blízkosti vody. Přístroj čistěte pouze suchým hadrem. Zabraňte zakrývání větracích otvorů. Umísťujte v souladu s pokyny výrobce. Neumísťujte do blízkosti zdrojů tepla jako jsou radiátory nebo jiné zdroje tepla (včetně zesilovačů). Tento přístroj musí být uzemněn. V případě poruchy nebo výpadku zemnění umožňuje nejmenší odpor pro elektrický proud, čímž snižuje riziko elektrického šoku. Tento přístroj je vybaven kabelem se zemnicím kolíkem a zemnicí zástrčkou. Kabel musí být zapojen do příslušné zásuvky, která je náležitě umístěna a uzemněna v souladu s místními normami a předpisy. Zabraňte tomu, aby se po napájecím kabelu chodilo nebo se uštípl především u zástrček, zásuvek a v místě, kde vychází ze zařízení. Používejte pouze zařízení a příslušenství doporučená výrobcem. Používejte pouze s vozíkem, stojanem, trojnožkou nebo držákem. Pokud přístroj přemísťujete na vozíku, dejte pozor, abyste nezakopli. Během bouřek a delšího nepoužívání přístroj odpojte od elektrické sítě. Veškeré opravy svěřte kvalifikovaným osobám. Servis je nutný, pokud byl přístroj jakkoliv poškozen, např. pokud byl poškozen napájecí kabel nebo zástrčka, do přístroje spadly předměty nebo do něj natekla tekutina, pokud byl vystaven dešti nebo vlhkosti, nefunguje normálně nebo spadnul.

3 OVLÁDACÍ PRVKY A ZDÍŘKY 1- MIKROFONNÍ VSTUP: elektronicky symetrický mikrofonní vstup s odporem 1 kω, hodí se pro všechny typy mikrofonů. 2- LINKOVÝ VSTUP: nesymetrický linkový vstup (pro kanály CH1, CH2 a CH3) s odporem 470 kω pro připojení nástrojů se silným výstupním signálem, najednou můžete použít mikrofonní i linkové vstupy. 3- Knoflík GAIN: Tímto knoflíkem nastavujte předzesílení signálu z mikrofonních a linkových vstupů, optimální je nastavit knoflík na prostředek, celkovou hlasitost MASTER na 3/4 a potom upravovat knoflík GAIN, dokud nedosáhnete požadované hlasitosti. 4- Knoflíky HIGH, MID a LOW: Ekvalizér výšek, středů a basů s maximálními hodnotami ±15 db. Pokud je některý z těchto knoflíků ve středové poloze, zvuk se nijak nemění. 5- Knoflík EFF: Tímto knoflíkem se nastavuje míra efektu ozvěny v signálu. 6- Knoflík VOLUME: Nastavení hlasitosti jednotlivých kanálů. Toto nastavení je závislé na nastavení celkové hlasitosti MASTER. 7- Zdířky STEREO IN: Linkový výstup s konektory RCA s odporem 22 Ω pro připojení zdrojů silného audio signálu, jako jsou ipody, počítače nebo klávesy. 8- Knoflík STEREO IN: Knoflík pro nastavení hlasitost signálu ze stereofoních vstupů STEREO IN (7). 9- Zdířky STEREO OUT: Výstup s konektory RCA pro spojení s externími zařízeními jako jsou nahrávadla, počítače, ipody apod. 10- Knoflík STEREO OUT: Knoflík pro nastavení hlasitosti stereofonního výstupu STEREO OUT (9). Toto nastavení je nezávislé na celkové hlasitosti nastavené knoflíkem MASTER. 11- Knoflík EFF RTN: Celkové nastavení efektu. Tento knoflík určuje míru efektu odeslanou do celkového mixu.

4 12-Knoflík MASTER: Celková hlasitost. Pokud je tento knoflík nastaven na nulu, nevyjde z komba žádný zvuk. 13- Zdířka DIRECT OUT: elektronicky symetrický XLR výstup po ekvalizéru sloužící k propojení s externími zesilovači. 14- Přepínač a dioda PH: Přepínač sloužící k zapnutí fantomového napájení, které je nezbytné pro provoz kondenzátorových mikrofonů. Pokud je fantomové napájení zapnuto, dioda svítí. 15- Dioda POWER: Svítí, pokud je kombo zapnuté. 16- Přepínač GND LIFT: Přepínač pro uzemnění elektrického obvodu. Přepněte, pokud v daném prostoru dochází k brumu. 17- Přepínač ON/OFF: Vypínač. 18- Zdířka POWER IN: Zdířka pro zapojení přibaleného napájecího kabelu.

5 TECHNICKÉ SPECIFIKACE Frekvenční odezva: 50 Hz - 20 khz Maximální výkon: 130 W RMS Formát systému: dvoucestný biamp Reproduktor: 80 W RMS Výškový reproduktor: 50 W RMS Citlivost 1 W 1 m: 92 db Maximální SPL: 113 db Crossover: elektronický Reproduktor: 6 Výškový reproduktor: kompresní tweeter Bedna: dvoucestný bass reflex Konstrukce: překližka Hmotnost: 11 kg Rozměry: šířka 36 cm, délka 28 cm, hloubka 29 cm

6 ACUS SOUND ENGINEERING SRLS Via Remo Stortoni, 12D Recanati (MC), tel.: , fax:
