1 Manuál dřevostaveb 09/00 ZÁKLADNÍ TYPY KONSTRUKCÍ Manuál dřevostaveb

2 W 55 Nosná obvodová stěna Knauf Knauf W 55 ekonom Knauf W 55 ekonom Vnější: OSB3 mm Vnitřní: OSB3 mm Knauf Red,5 mm Vnější: Knauf Red,5 mm OSB3 mm Vnitřní: OSB3 mm Průřez nosného sloupku B = 50 mm/h = 80 mm B = 50 mm/h = 80 mm Izolace (tloušťka/obj. hmotnost) 00 mm/orsil UNI 00 mm/orsil UNI Požární odolnost REI 45 REI 60 Akustika 37 db 37 db Noc 5/55dB Den 6/65dB Noc 5/55dB Den 6/65dB W 55 Nosná obvodová stěna Knauf Knauf W 55 classik Knauf W 55 classik Vnější: Vidiwall,5 mm Vnitřní: Knauf Red,5 mm Vnější: Vidiwall,5 mm Vnitřní: Diamant,5 mm Průřez nosného sloupku B = 50 mm/h = 80 mm B = 50 mm/h = 80 mm Izolace (tloušťka/obj. hmotnost) 80 mm/orsil UNI 80 mm/orsil UNI Požární odolnost REI 90 REI 60 Akustika 4 db/53 db (s ETICS) 43 db/53 db (s ETICS) Noc 56/60dB Den 66/70dB Noc 56/60dB Den 66/70dB Vyšší únosnost

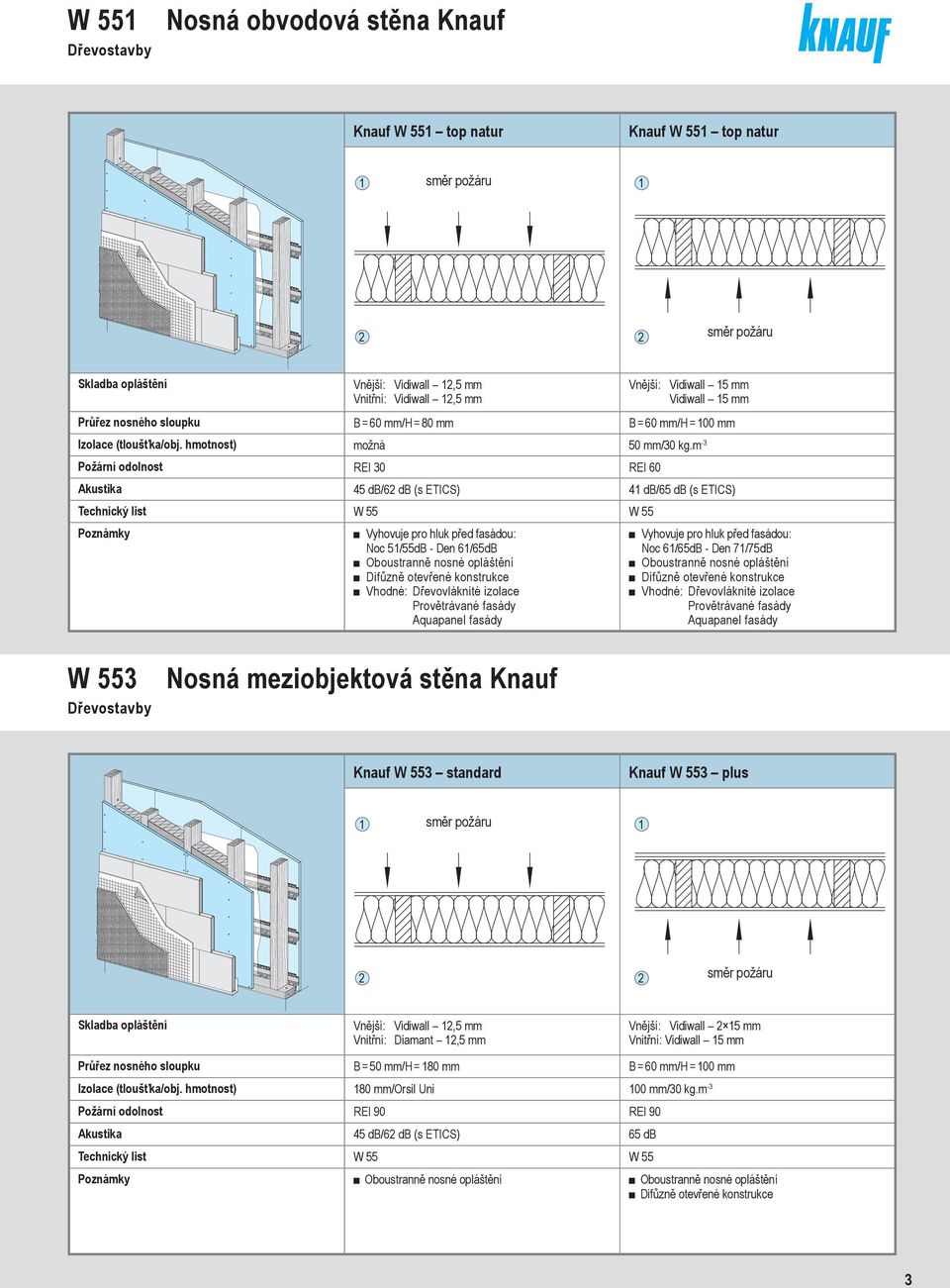

3 W 55 Nosná obvodová stěna Knauf Knauf W 55 top natur Knauf W 55 top natur Vnější: Vidiwall,5 mm Vnitřní: Vidiwall,5 mm Vnější: Vidiwall 5 mm Vidiwall 5 mm Průřez nosného sloupku B = 60 mm/h = 80 mm B = 60 mm/h = 00 mm Izolace (tloušťka/obj. hmotnost) možná 50 mm/30 kg.m -3 Požární odolnost REI 30 REI 60 Akustika 45 db/6 db (s ETICS) 4 db/65 db (s ETICS) Noc 5/55dB - Den 6/65dB Difůzně otevřené konstrukce Vhodné: Dřevovláknité izolace Provětrávané fasády Aquapanel fasády Noc 6/65dB - Den 7/75dB Difůzně otevřené konstrukce Vhodné: Dřevovláknité izolace Provětrávané fasády Aquapanel fasády W 553 Nosná meziobjektová stěna Knauf Knauf W 553 standard Knauf W 553 plus Vnější: Vidiwall,5 mm Vnitřní: Diamant,5 mm Vnější: Vidiwall 5 mm Vnitřní: Vidiwall 5 mm Průřez nosného sloupku B = 50 mm/h = 80 mm B = 60 mm/h = 00 mm Izolace (tloušťka/obj. hmotnost) 80 mm/orsil Uni 00 mm/30 kg.m -3 Požární odolnost REI 90 REI 90 Akustika 45 db/6 db (s ETICS) 65 db Difůzně otevřené konstrukce

4 W 55 Nosná obvodová stěna s dřevěným rámem W 555 Vnitřní nosná stěna Knauf Knauf W 555 Vidiwall Knauf W 555 Diamant W 553 / W 553 plus Meziobjektová obvodová stěna Vidiwall,5 mm Vidiwall 5 mm Diamant,5 mm Diamant 5 mm Průřez nosného sloupku B = 60 mm/h = 00 mm B = 0 mm/h = 0 mm Izolace (tloušťka/obj. hmotnost) Možná; 50 mm/30 kg.m -3 Možná (min.,3 kg.m -3 ) Požární odolnost REI 30; REI 60 REI 5 Akustika 37 db/53 db 39 db/ 53 db W 555 Vnitřní příčka W 557 Mezibytová příčka Vhodná jako požárně-dělící nosná příčka Vynikající kvalita povrchu při přímém opláštění sloupků W 555 Vnitřní nosná stěna Knauf Knauf W 555 Vidiwall Knauf W 555 Diamant Vidiwall,5 mm Vidiwall 5 mm Diamant,5 mm Diamant 5 mm Průřez nosného sloupku B = 60 mm/h = 00 mm B = 0 mm/h = 0 mm Izolace (tloušťka/obj. hmotnost) Možná; 50 mm/30 kg.m -3 Možná (min.,3 kg.m -3 ) Požární odolnost REI 30;REI 60 REI 5 Akustika 53 db > 53 db Jednostranně nosné opláštění Instalační rovina Jednostranně nosné opláštění Instalační rovina Vynikající kvalita povrchu při přímém opláštění sloupků

5 W /W Vnitřní nenosná stěna Knauf Knauf W Knauf W Osová vzdálenost 6,5 Osová vzdálenost 6,5 d h d Knauf Red,5 mm Knauf Diamant,5 mm Knauf Red,5 mm Knauf Diamant,5 mm Průřez nosného sloupku B = 60 mm/h = 60 mm B = 60 mm/h = 60 mm Izolace (tloušťka/obj. hmotnost) Možná; 40 mm/30 kg.m -3 Možná; 40 mm/40 kg.m -3 Požární odolnost Bez PO; EI 30 Bez PO; EI 60 Akustika Red 39 db; Diamant 4 db Red 43 db; Diamant 45 db Technický list W W Bez instalační roviny Bez instalační roviny W 5 Vnitřní nenosná stěna Knauf Knauf W 5 standard Knauf W 5 Diamant Osová vzdálenost 6,5 Osová vzdálenost 6,5 d h d D d h d D Knauf Red,5 mm Knauf Diamant,5 mm Průřez nosného sloupku B = 60 mm/h = 60 mm B = 60 mm/h = 60 mm Izolace (tloušťka/obj. hmotnost) Možná/ 40 mm Možná/ 40 mm Požární odolnost Bez PO Bez PO Akustika 60 db 6 db Technický list W W 55 Bez instalační roviny Bez instalační roviny

6 ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 3788, ČSN EN ISO 6946, ČSN a STN Teplo 009 Vnější obvodová stěna model W 55 classic KONTROLNÍ TISK VSTUPNÍCH DAT: Typ hodnocené konstrukce: Stěna Korekce součinitele prostupu du: 0,000 W/m K Skladba konstrukce (od interiéru): Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m 3 ] Mi[-] Ma[kg/m ]. Knauf Diamant 0,05 0,00 060,0 50,0 8,0 0,0000. Parozábrana 0,0003 0, ,0 560,0 4875,0 0, Isover Orsik 0,400 0, ,0 30,0,0 0, Vidiwall 0,050 0, ,0 50,0,0 0, Knauf LSZ 0,0030 0, ,0 690,0 0,0 0, Nobasil FKD 0,0800 0, ,0 00,0,0 0, Knauf LSZ 0,0030 0, ,0 690,0 0,0 0, Knauf Silikonová omítka 0,0030 0, ,0 50,0 50,0 0,0000 Rozložení tlaků vodní páry v typickém místě konstrukce Zatížení vnější návrhovou teplotou a vlhkostí dle ČSN P [Pa] LEGENDA: Vnější obvodová stěna Rozložení tlaků: Okr. podmínky: Interiér,0 C 55 % Exteriér: -5,0 C 84,0 % nasycený tlak teoretický tlak skutečný tlak kond. zóna ,0000 0,054 0,07 0,54 0,054 0,568 Tloušťky d [m]

7 ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 3788, ČSN EN ISO 6946, ČSN a STN Teplo 009 Difuzně otevřená skladba W 55 top natur s minerálním izolantem KONTROLNÍ TISK VSTUPNÍCH DAT: Typ hodnocené konstrukce: Stěna Korekce součinitele prostupu du: 0,000 W/m K Skladba konstrukce (od interiéru): Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m 3 ] Mi[-] Ma[kg/m ]. Vidiwall 0,05 0,00 000,0 50,0,0 0,0000. OSB desky 0,050 0, ,0 650,0 00,0 0, Isover Orset 0,400 0, ,0 30,0,0 0, Vidiwall 0,05 0,00 000,0 50,0,0 0, Knauf LSZ 0,0030 0, ,0 690,0 0,0 0, Nobasil FKD 0,000 0, ,0 00,0,0 0, Knauf SM 700 nebo LSZ UNI 0,0030 0, ,0 690,0,0 0, Knauf Kbelorit 0,0030 0, ,0 690,0 0,0 0,0000 Rozložení tlaků vodní páry v typickém místě konstrukce Zatížení vnější návrhovou teplotou a vlhkostí dle ČSN P [Pa] LEGENDA: Difuzně otevřená stěna Rozložení tlaků: Okr. podmínky: Interiér,0 C 55 % Exteriér: -5,0 C 84,0 % nasycený tlak teoretický tlak skutečný tlak kond. zóna ,0000 0,0578 0,56 0,734 0,3 0,890 Tloušťky d [m] 7

8 ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 3788, ČSN EN ISO 6946, ČSN a STN Teplo 009 Difuzně otevřená skladba W 55 top natur s dřevovláknitou izolací KONTROLNÍ TISK VSTUPNÍCH DAT: Typ hodnocené konstrukce: Stěna Korekce součinitele prostupu du: 0,000 W/m K Skladba konstrukce (od interiéru): Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m 3 ] Mi[-] Ma[kg/m ]. Vidiwall 0,05 0,00 000,0 50,0,0 0,0000. OSB desky 0,050 0, ,0 650,0 00,0 0, Isover Orset 0,400 0, ,0 30,0,0 0, Vidiwall 0,05 0,00 000,0 50,0,0 0, Knauf LSZ UNI 0,0030 0, ,0 690,0 0,0 0, Dřevovláknité izolační desky 0,00 0, ,0 00,0 6,0 0, Knauf SM 700 nebo LSZ UNI 0,0030 0, ,0 690,0,0 0, Knauf Kbelorit 0,0030 0, ,0 690,0 0,0 0,0000 Rozložení tlaků vodní páry v typickém místě konstrukce Zatížení vnější návrhovou teplotou a vlhkostí dle ČSN P [Pa] LEGENDA: Difuzně otevřená stěna Rozložení tlaků: Okr. podmínky: Interiér,0 C 55 % Exteriér: -5,0 C 84,0 % nasycený tlak teoretický tlak skutečný tlak kond. zóna 38 0,0000 0,068 0,36 0,854 0,47 0,3090 Tloušťky d [m] HOT LINE: Tel.: Fax: info@knauf.cz Datum vydání: CZ/09/0 Knauf Praha, spol. s r. o. Praha 9 Kbely, Mladoboleslavská 949, PSČ Právo technické změny vyhrazeno. Platí vždy aktuální vydání. Naše záruka se vztahuje pouze na bezchybné vlastnosti našich výrobků. Konstrukční, statické a stavebně-fyzikální vlastnosti systému Knauf mohou být dosaženy pouze v případě, že jsou používány systémové výrobky Knauf, nebo výrobky výslovně doporučené společností Knauf. Údaje o spotřebě, množství a provedení vycházejí z praxe, a proto nemohou být bez dalších úprav používány v odlišných podmínkách. Všechna práva vyhrazena. Změny, přetisk a fotomechanická reprodukce, i částečná, podléhá výslovnému souhlasu firmy Knauf. Konstrukční, statické a stavebně-fyzikální vlastnosti systémů Knauf mohou být dosaženy pouze v případě, že jsou používány systémové výrobky Knauf nebo výrobky výslovně doporučené společností Knauf. UPOZORNĚNÍ: Vydáním nového technického listu pozbývá tento technický list platnost.
