1 Technologie rychlé výstavby

2

3 Velkoformátové produkty Ytong Jumbo Ytong příčkový panel Silka Tempo

4

5

6

7

8 Ytong Jumbo

9 Statické vlastnosti

10 Štíhlostní poměr velkoformátového zdiva hef / tef < / 250 = 14

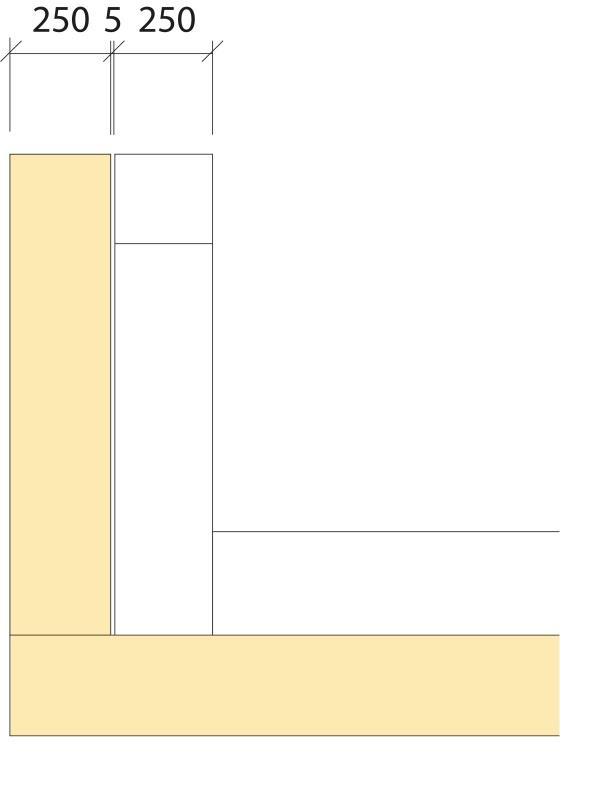

11 Vazba zdiva

12

13 Požární odolnost

14

15 Tepelnětechnické vlastnosti *) Stanovené na základě zkoušek.

16 Tepelnětechnické vlastnosti

17 Lineární činitel prostupu tepla

18 Lineární činitel prostupu tepla

19 Absorpce vlhkosti

20 Jumbo Univerzal 250 mm Kondenzační zóna Polystyren EPS 50 mm Difuze vodních par Jumbo Univerzal, tl. 250 mm + EPS, tl. 50 mm, U = 0,272 W/(m 2 K) < U N = 0,3 W/(m 2 K) Mc = 0,149 kg/(m2.a) Mc,N = 0,060 kg/(m2.a) Mc > Mc,N Pasivní bilance kondenzace a vypařování (nevyhovuje požadavku).

21 Jumbo Univerzal 250 mm Kondenzační zóna Polystyren EPS 80 mm Difuze vodních par Jumbo Univerzal, tl. 250 mm + EPS, tl. 80 mm U = 0,223 W/(m 2 K) < U REc = 0,25 W/(m 2 K) Mc = 0,088 kg/(m2.a) Mc,N = 0,096 kg/(m2.a) Mc < Mc,N Aktivní bilance kondenzace a vypařování (vyhovuje požadavku).

22 Jumbo Univerzal 250 mm Multipor 50 mm Difuze vodních par Jumbo Univerzal, tl. 250 mm + Multipor, tl. 50 mm U = 0,291 W/(m 2 K) < U N = 0,3 W/(m 2 K) Mc = 0 kg/(m2.a) Mc,N = 0,100 kg/(m2.a) Mc < Mc,N Aktivní bilance kondenzace a vypařování (vyhovuje požadavku)

23

24 Přehled konstrukcí splňující jednotlivé požadavky ČSN

25 Akustické vlastnosti Ytong Jumbo materiál P3-450 P4-550

26 Stěny mezi obytnými místnostmi bytů Ytong Jumbo: - Univerzal 45 db - Statik 47 db

27 Stěny mezi řadovými domy a dvojdomy Vážená stavební neprůzvučnost 1.NP: R w(c;c tr ) = 61 (2; -2) db 2.NP: R w(c;c tr ) = 64 (-4; -12) db

28 Stěna mezi řadovými domy a dvojdomy

29 Požadavky na vzduchovou neprůzvučnost konstrukce s ETICS zdroj: isover, SAINT-GOBAIN

30 Požadavky na vzduchovou neprůzvučnost konstrukce s ETICS ETICS může zlepšit a nebo zhoršit vzduchovou neprůzvučnost stěny na stanovení vzduchové neprůzvučnosti celé obálky budovy je nutné znát akustické vlastnosti ETICS (včetně otvorů) výrobcem provedené měření vážené vzduchové neprůzvučnosti ΔRw, heavy (ΔRw, heavy měření na betonové referenční stěně) uvést v dokumentaci ETICS s popisem skladby měřeného ETICS v případě neznámé hodnoty ΔRw, heavy použít pro ETICS hodnotu ΔRw, heavy = 8 db

31 Vliv ETICS na vzduchovou neprůzvučnost konstrukce izolant (typ MW, EPS; tloušťka, dynamická tuhost, odpor proti proudění vzduchu izolantem) kotvy (počet kotev, typ trnů - plastové, kovové; způsob montáže) plocha lepicí hmoty podklad plošná hmotnost souvrství zdroj: isover, SAINT-GOBAIN

32 Výsledky měření ETICS na betonové referenční stěně Měření ETICS s MW Měření ETICS s EPS Betonová stěna hr. 150 mm, 10 m2 MW 100 mm ΔRw,heavy = 0 db MW 200 mm ΔRw,heavy = +2 db zdroj: isover, SAINT-GOBAIN Betonová stěna hr. 150 mm, 10 m2 EPS 100 mm ΔRw,heavy = - 5 db EPS 200 mm ΔRw,heavy = - 4 db

33

34

35 Ytong Jumbo v praxi

36 Ytong Jumbo v praxi

37 Ytong Jumbo v praxi

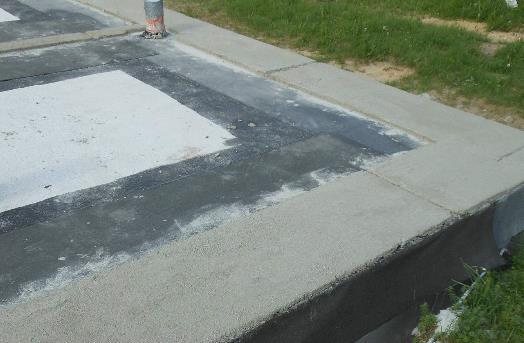

38 Založení

39 Opracování Ytong Jumbo

40

41

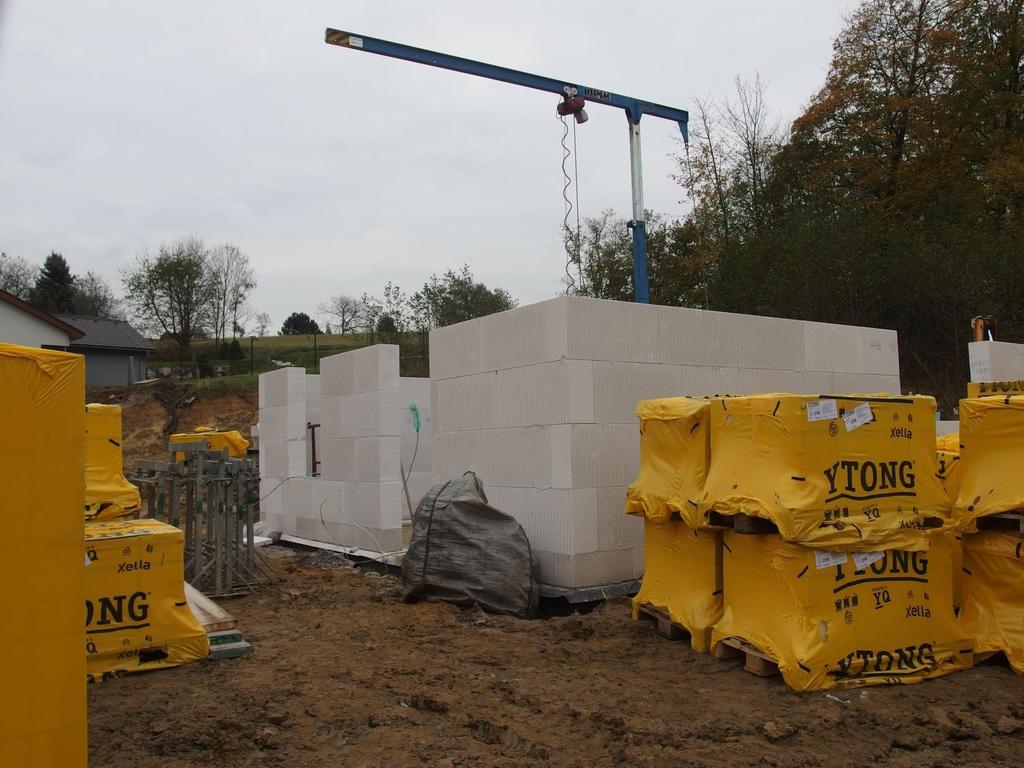

42 Organizace pracovní plochy

43

44 Vnitřní omítkový systém

45 Ytong vnitřní omítka tepelněizolační

46 Ytong vnitřní omítka tepelněizolační Vnitřní omítka tepelněizolační Omítka běžná Rychlost provádění Doba vyschnutí Tepelně izolační vlasatnosti

47 Speciální vlákno - 3D armování Celoplošné 3D armování Zvětšení na elektronovém mikroskopu

48 Speciální vlákno - funkce Jednotlivé vlákno Zvětšení Elementární vlákno Struktura vlákna

49 Ytong vnitřní stěrka hlazená

50 Ytong vnitřní stěrka hlazená Jednoduchá aplikace

51 Ytong vnitřní stěrka hlazená Aplikace na každý podklad VC omítka Cementová stěrka Beton Fermacell SDK

52 Ytong vnitřní stěrka hlazená Brousitelnost, jednoduchá opravitelnost

53 Velkoformátové produkty Ytong Jumbo Ytong příčkový panel Silka Tempo

54

55

56 Schéma umístění výztuže Ø 3,8 mm

57 Technické vlastnosti

58

59 Požární odolnost

60

61 Tepelnětechnické vlastnosti

62 Tepelnětechnické vlastnosti

63 Akumulace v interiéru

64

65 Akustické vlastnosti

66 Akustické příčky Administrativa kanceláře s běžnou činností: R w = 37 db Bytové a rodinné domy nejméně jedna obytná místnost: R w = 42 db

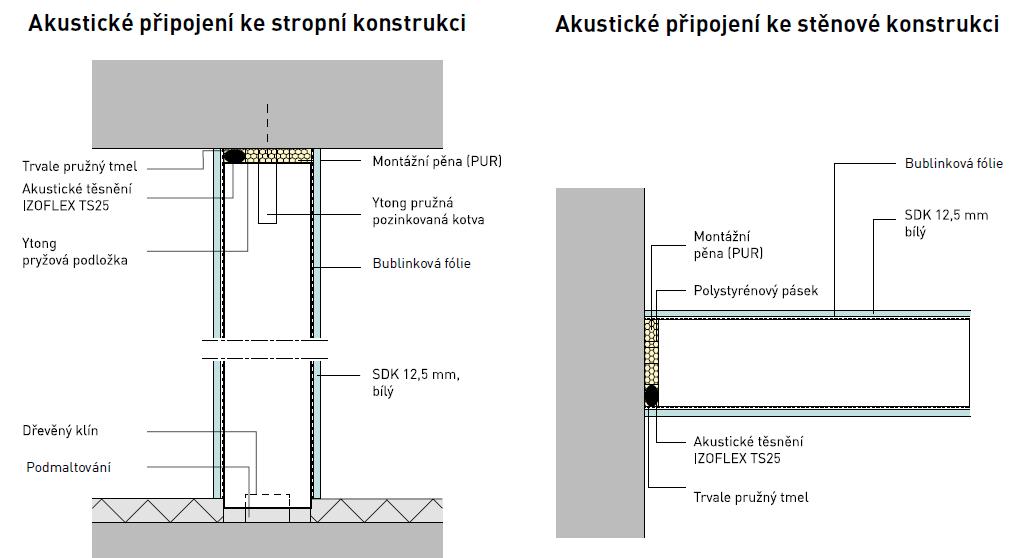

67 Detaily napojení

68

69 Skladba příčky

70 Kladečský plán

71

72 Kladečský plán

73 Montážní nářadí

74 Manipulace s panely

75 Montáž pryžové distanční podložky

76 Srovnání a slepení panelu

77 Vyklínování a pružné ukotvení panelu

78 Jeden po druhém

79 Dilatační spoje

80 Finální zapravení

81

82

83

84 Povrchové úpravy bez, tapeta SDK vnitřní omítkový systém vývoj nového systému omítání bez nutnosti povrchové úpravy

85 Velkoformátové produkty Ytong Jumbo Ytong příčkový panel Silka Tempo

86

87

88 Silka Tempo

89

90

91 Technické vlastnosti

92 Štíhlostní poměr velkoformátového zdiva hef / tef < / 240 = / 180 = 19,44

93

94 Požární odolnost

95

96 Akumulace tepla Výhody akumulace tepla / chladu v budově Nevýhody akumulace tepla / chladu v budově

97 Tepelnětechnické vlastnosti

98

99 Akumulace tepla

100 Silka Tempo Akumulácia tepla

101

102 Akustické vlastnosti

103 Stěny mezi obytnými místnostmi bytů R`w = Rw - k (db) Silka Tempo 24, Rw = 59dB Silka Tempo 18, Rw = 57dB k = 2 db jednovrstvé konstrukce z tradičních materiálů k = 2 db až 5 db těžké dělicí konstrukce v skeletovém konstrukčním systému (např.: zděné stěny v skeletu) k = 4 db až 8 db lehké dělící konstrukce v skeletových, ocelových nebo dřevěných konstrukčních systémech

104 Stěny mezi řadovými domy a dvojdomy Silka Tempo 24, Rw = 72dB Silka Tempo 18, Rw = 69dB

105 Polohy zásuvek a vypínačů v akustických stěnách pôdorys

106 Detaily mezibytových stěn

107

108 Silka Tempo v praxi

109

110

111 Kladečský plán, délkový modul 125 mm Minimální vazba zdicích prvků = 20% výšky tvárnice, tj. min. 120 mm.

112 Spojení stěn na vazbu nebo spojky

113

114 Organizace pracovní plochy

115 Foto cele hotove stavby

116 DĚKUJI ZA POZORNOST.
