VÝPOČET TEPELNĚ-TECHNICKÝCH A AKUSTICKÝCH VLASTNOSTÍ ZDIVA Z TVAROVEK SYSTÉMU STAVSI

Transkript

1 ZKUŠEBNÍ LABORATOŘ STAVEBNÍCH KONSTRUKCÍ A HMOT MCT spol. s r.o., Pražská 16, Praha 10 - Hostivař, ČR, tel./fax VÝPOČET TEPELNĚ-TECHNICKÝCH A AKUSTICKÝCH VLASTNOSTÍ ZDIVA Z TVAROVEK SYSTÉMU STAVSI Objednatel: STAVSI, s.r.o. Boudova Praha 5 - Lipence Zhotovitel: MCT spol. s r. o. Pražská Praha 10 - Hostivař Vypracoval: Ing. Jan Vetchý Počet stran: 8 Datum vypracování: 09. srpna 2013 Zdivo z tvarovek systému STAVSI Stránka 1

2 Zadání: Předmětem výpočtů bylo stanovení tepelně-technických a akustických vlastností jednovrstvého zdiva z tvarovek systému STAVSI. Popis tvarovek: Tvarovky systému STAVSI jsou vyráběny z lehkého betonu. Hodnoty objemové hmotnosti v suchém stavu byly převzaty od výrobce tvarovek. Tvarovky systému STAVSI jsou vyráběny podle normy ČSN EN Podle této normy je také kontrolována jakost tvarovek. Podle článku normy ČSN EN je povolena tolerance objemové hmotnosti od hodnoty deklarované výrobcem nejvýše ± 10 %. Tepelně technické vlastnosti zdiva systému STAVSI Hodnota součinitele tepelné vodivosti byla stanovena podle ČSN EN 1745 na základě závislosti tabulkových hodnot tepelné vodivosti na objemové hmotnosti materiálu tvarovek STAVSI v suchém stavu. Faktor difuzního odporu byl určen podle přílohy A normy ČSN EN 1745 Výpočet tepelně technických vlastností Parametry jednovrstvého zdiva z tvarovek systému STAVSI Značka Jednotka Hodnota Normová objemová hmotnost v suchém stavu ρ dn kg.m Normový faktor difuzního odporu µ n Normový součinitel difuze vodní páry δ n.10 9 s 0,021 Charakteristická hmotnostní vlhkost w mk % 0,3 Charakteristický součinitel tepelné vodivosti λ k W.m -1.K -1 0,23 Výpočtový součinitel tepelné vodivosti λ p W.m -1.K -1 0,31 Parametry tepelné izolace - kontaktní zateplení Desky z kamenných vláken ISOVER NF 333 Desky z pěnového polystyrénu ISOVER EPS 70 F Výpočtový součinitel tepelné vodivosti l p (W.m -1.K -1 ) 0,041 0,039 V následujících tabulkách je uvedený tepelná odpor stěny systému STAVSI s kontaktním zateplením deskami z fasádního expandovaného polystyrénu ISOVER EPS 70 a deskami z minerálních vláken ISOVER NF 333. Zdivo z tvarovek systému STAVSI Stránka 2

3 Tepelný odpor vrstvené stěny Tloušťka Tloušťka izolace Tepelný odpor Tloušťka Tloušťka izolace Tepelný odpor zdiva ISOVER EPS 70 konstrukce R zdiva ISOVER NF 333 konstrukce R (mm) (mm) (m 2.K.W -1 ) (mm) (mm) (m 2.K.W -1 ) ,81 0 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , ,68 Akustické vlastnosti zdiva z tvarovek systému STAVSI Akustické vlastnosti zdiva z tvarovek systému STAVSI byly stanoveny výpočtem pomocí programu NEprůzvučnost Akustické vlastnosti zdiva byly vypočítány pro jednovrstvé neomítané zdivo z tvarovek systému STAVSI a pro jednovrstvé oboustranně omítané zdivo z tvarovek systému STAVSI. Zdivo z tvarovek systému STAVSI Stránka 3

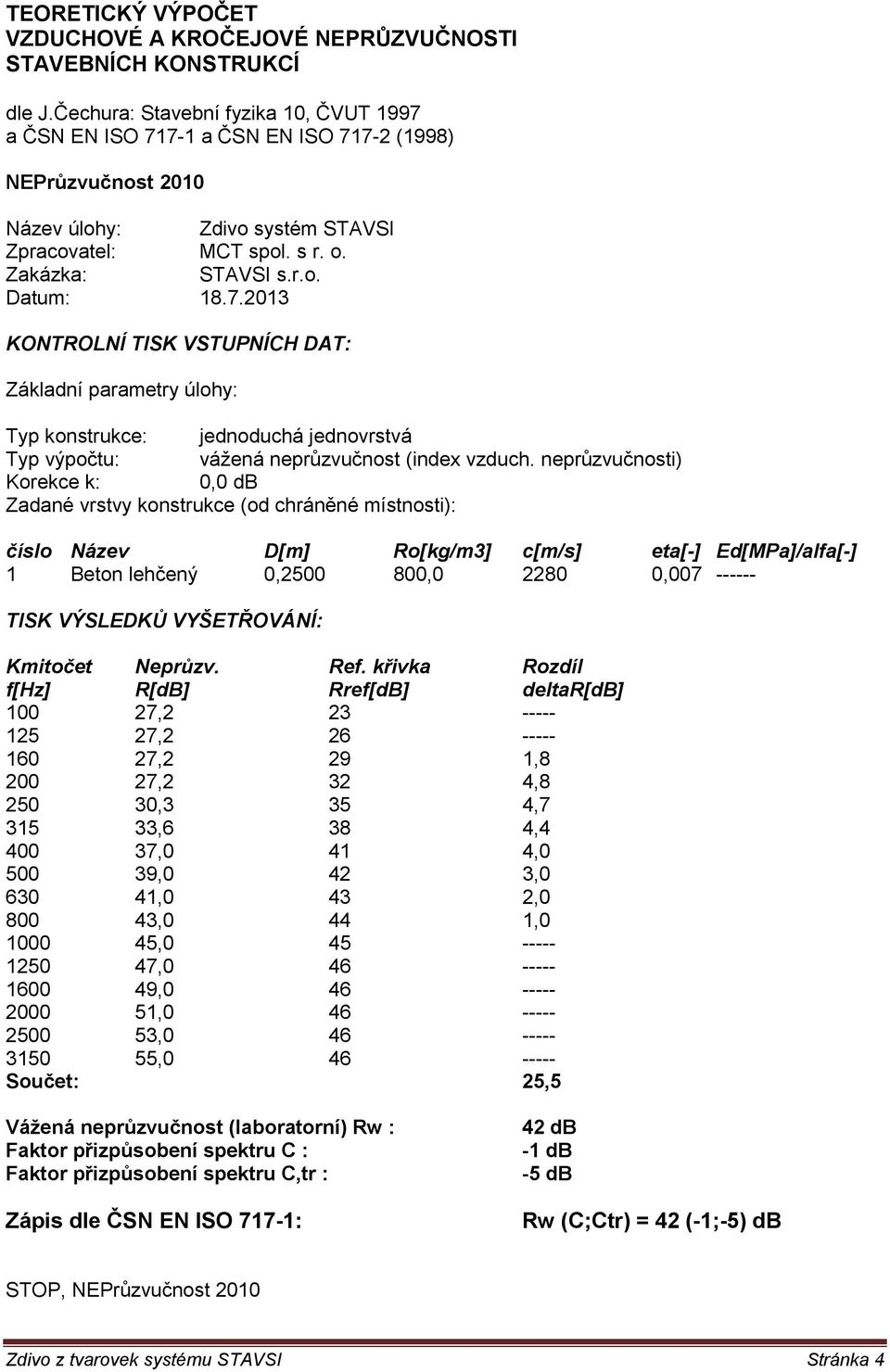

4 TEORETICKÝ VÝPOČET VZDUCHOVÉ A KROČEJOVÉ NEPRŮZVUČNOSTI STAVEBNÍCH KONSTRUKCÍ dle J.Čechura: Stavební fyzika 10, ČVUT 1997 a ČSN EN ISO a ČSN EN ISO (1998) NEPrůzvučnost 2010 Název úlohy: Zdivo systém STAVSI Zpracovatel: MCT spol. s r. o. Zakázka: STAVSI s.r.o. Datum: KONTROLNÍ TISK VSTUPNÍCH DAT: Základní parametry úlohy: Typ konstrukce: jednoduchá jednovrstvá Typ výpočtu: vážená neprůzvučnost (index vzduch. neprůzvučnosti) Korekce k: 0,0 db Zadané vrstvy konstrukce (od chráněné místnosti): číslo Název D[m] Ro[kg/m3] c[m/s] eta[-] Ed[MPa]/alfa[-] 1 Beton lehčený 0, , , TISK VÝSLEDKŮ VYŠETŘOVÁNÍ: Kmitočet Neprůzv. Ref. křivka Rozdíl f[hz] R[dB] Rref[dB] deltar[db] , , ,2 29 1, ,2 32 4, ,3 35 4, ,6 38 4, ,0 41 4, ,0 42 3, ,0 43 2, ,0 44 1, , , , , , , Součet: 25,5 Vážená neprůzvučnost (laboratorní) Rw : Faktor přizpůsobení spektru C : Faktor přizpůsobení spektru C,tr : Zápis dle ČSN EN ISO 717-1: 42 db -1 db -5 db Rw (C;Ctr) = 42 (-1;-5) db STOP, NEPrůzvučnost 2010 Zdivo z tvarovek systému STAVSI Stránka 4

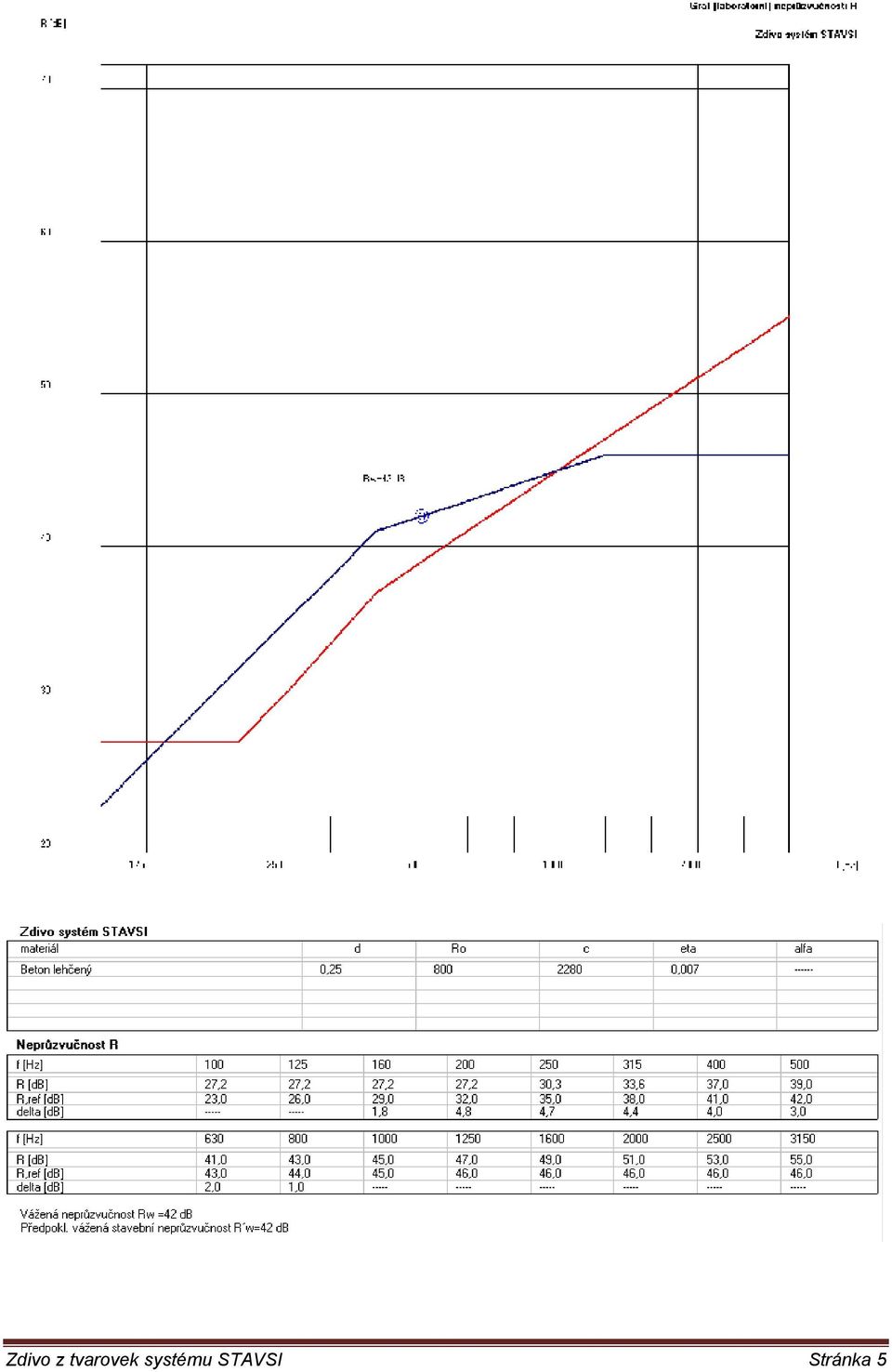

5 Zdivo z tvarovek systému STAVSI Stránka 5

6 TEORETICKÝ VÝPOČET VZDUCHOVÉ A KROČEJOVÉ NEPRŮZVUČNOSTI STAVEBNÍCH KONSTRUKCÍ dle J.Čechura: Stavební fyzika 10, ČVUT 1997 a ČSN EN ISO a ČSN EN ISO (1998) NEPrůzvučnost 2010 Název úlohy: Zdivo systém STAVSI Zpracovatel: MCT spol. s r. o. Zakázka: STAVSI s.r.o. Datum: KONTROLNÍ TISK VSTUPNÍCH DAT: Základní parametry úlohy: Typ konstrukce: Typ výpočtu: Korekce k: jednoduchá vrstvená vážená neprůzvučnost (index vzduch. neprůzvučnosti) 0,0 db Zadané vrstvy konstrukce (od chráněné místnosti): číslo Název D[m] Ro[kg/m3] c[m/s] eta[-] Ed[MPa]/alfa[-] 1 Omítka vápenocem. 0, , , Beton lehčený 0, , , Omítka vápenocem. 0, , , Suma: 0, , ,080 TISK VÝSLEDKŮ VYŠETŘOVÁNÍ: Kmitočet Neprůzv. Ref. křivka Rozdíl f[hz] R[dB] Rref[dB] deltar[db] ,6 32 0, ,9 35 0, ,0 38 1, ,1 41 1, ,1 44 2, ,1 47 3, ,1 50 4, ,1 51 3, ,1 52 2, ,1 53 1, ,1 54 0, , , , , , Součet: 24,8 Vážená neprůzvučnost (laboratorní) Rw: Faktor přizpůsobení spektru C: Faktor přizpůsobení spektru C,tr: -5 db 51 db -1 db Zápis dle ČSN EN ISO 717-1: Rw (C;Ctr) = 51 (-1;-5) db STOP, NEPrůzvučnost 2010 Zdivo z tvarovek systému STAVSI Stránka 6

7 Zdivo z tvarovek systému STAVSI Stránka 7

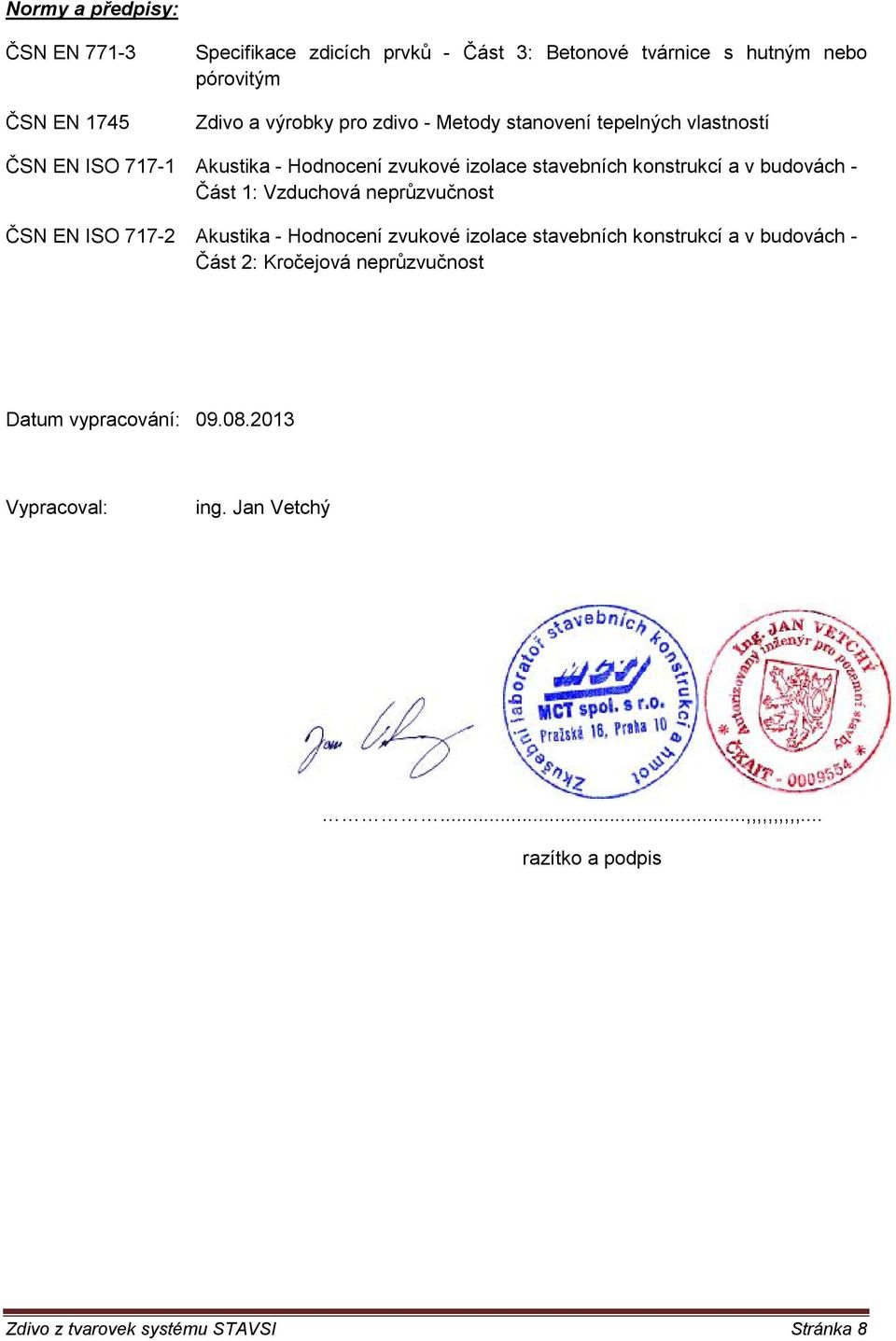

8 Normy a předpisy: ČSN EN ČSN EN 1745 Specifikace zdicích prvků - Část 3: Betonové tvárnice s hutným nebo pórovitým Zdivo a výrobky pro zdivo - Metody stanovení tepelných vlastností ČSN EN ISO Akustika - Hodnocení zvukové izolace stavebních konstrukcí a v budovách - Část 1: Vzduchová neprůzvučnost ČSN EN ISO Akustika - Hodnocení zvukové izolace stavebních konstrukcí a v budovách - Část 2: Kročejová neprůzvučnost Datum vypracování: Vypracoval: ing. Jan Vetchý...,,,,,,,,,,... razítko a podpis Zdivo z tvarovek systému STAVSI Stránka 8
