1 Montážní předpisy a doporučení pro montáž systémů suché výstavby Knauf ve stavebních systémech Europanel

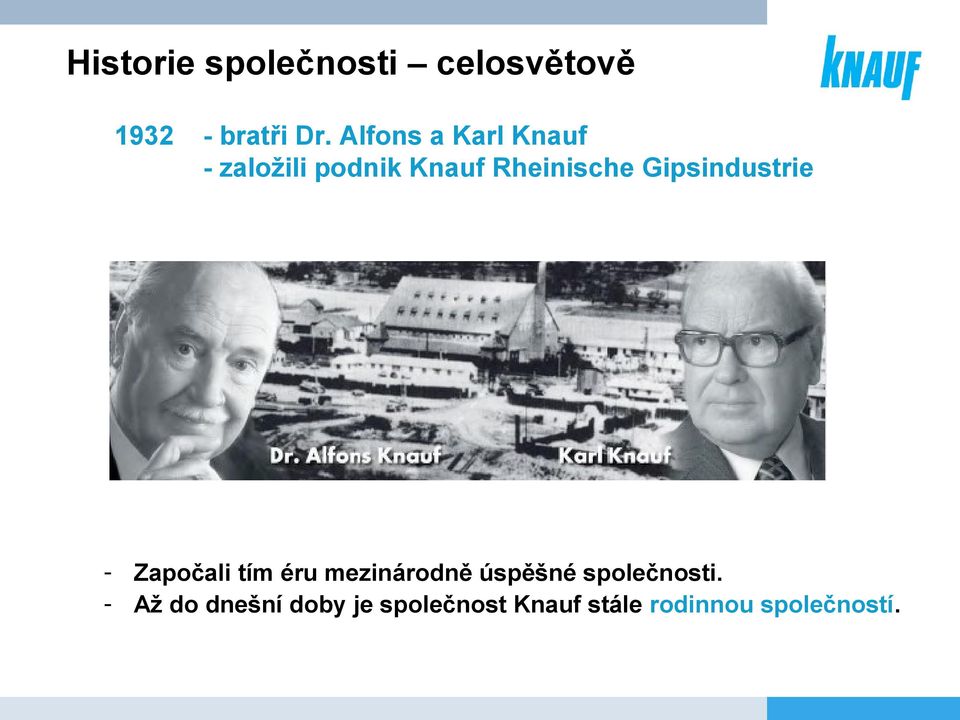

2 Historie společnosti celosvětově bratři Dr. Alfons a Karl Knauf - založili podnik Knauf Rheinische Gipsindustrie - Započali tím éru mezinárodně úspěšné společnosti. - Až do dnešní doby je společnost Knauf stále rodinnou společností.

Gipsindustrie - Započali tím éru mezinárodně úspěšné

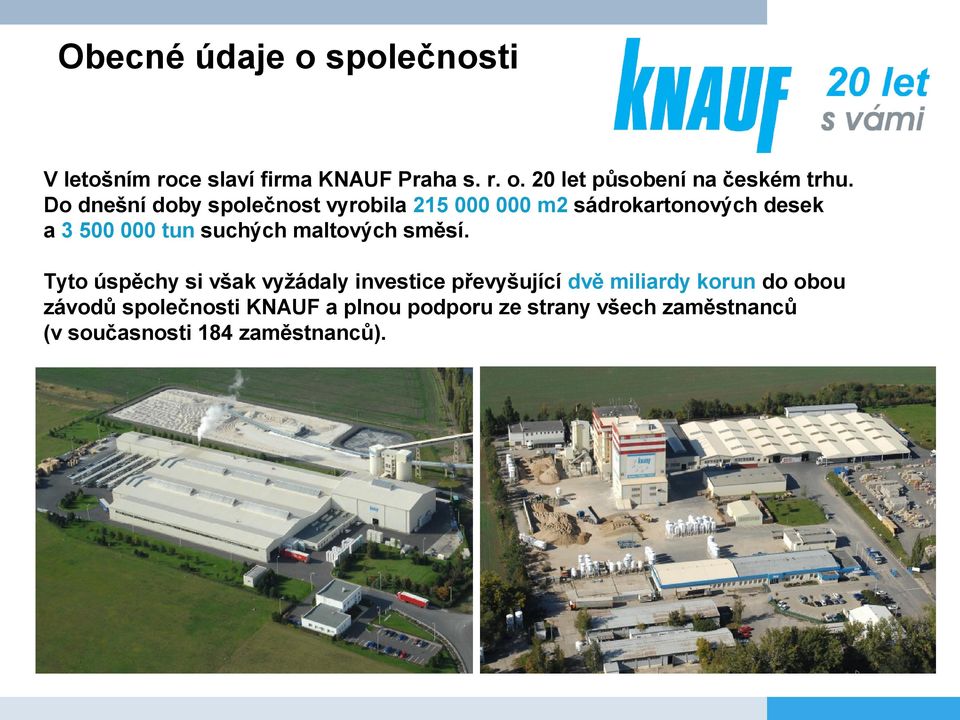

3 Obecné údaje o společnosti V letošním roce slaví firma KNAUF Praha s. r. o. 20 let působení na českém trhu. Do dnešní doby společnost vyrobila m2 sádrokartonových desek a tun suchých maltových směsí. Tyto úspěchy si však vyžádaly investice převyšující dvě miliardy korun do obou závodů společnosti KNAUF a plnou podporu ze strany všech zaměstnanců (v současnosti 184 zaměstnanců).

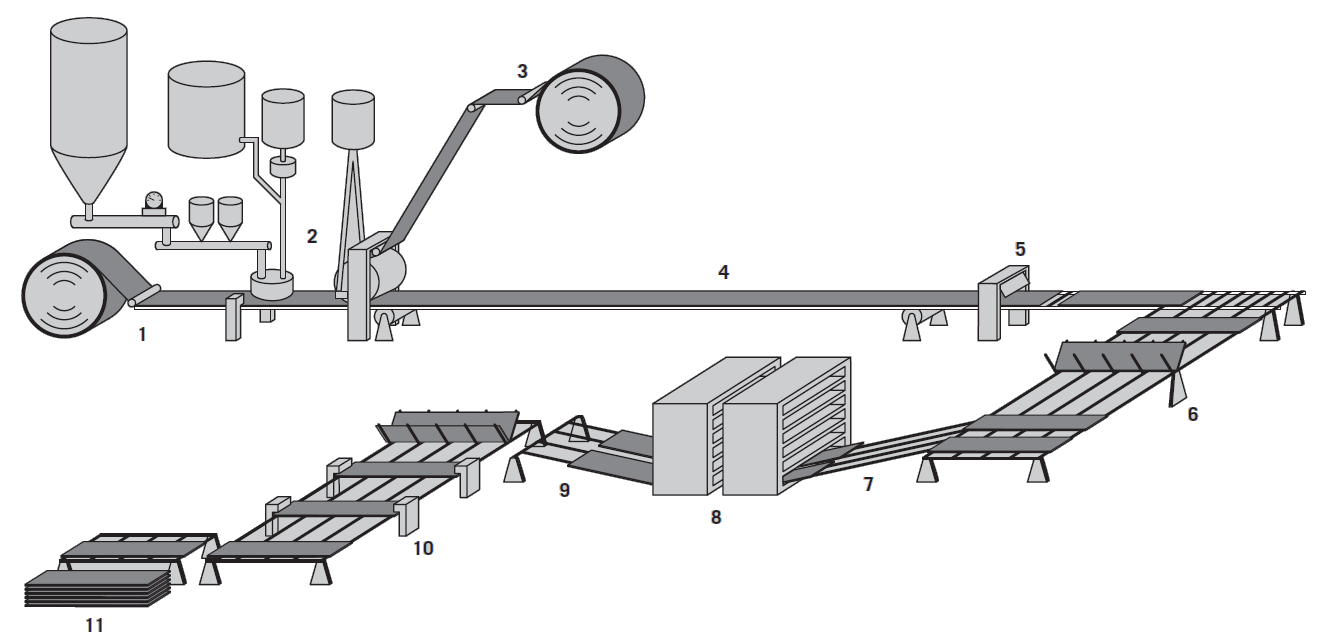

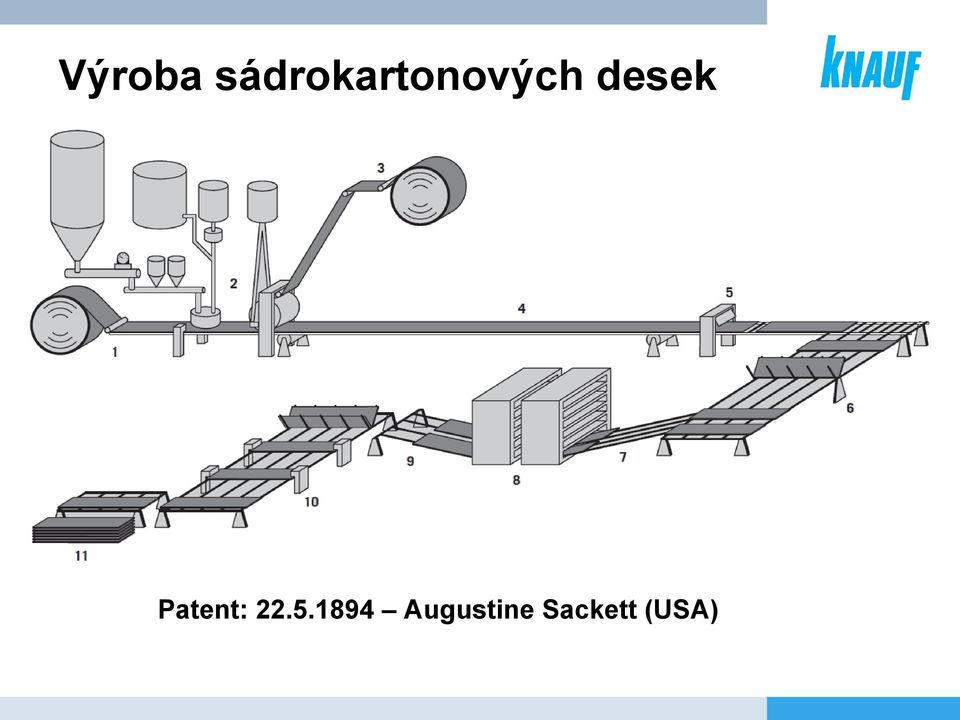

4 Výroba sádrokartonových desek Patent: Augustine Sackett (USA)

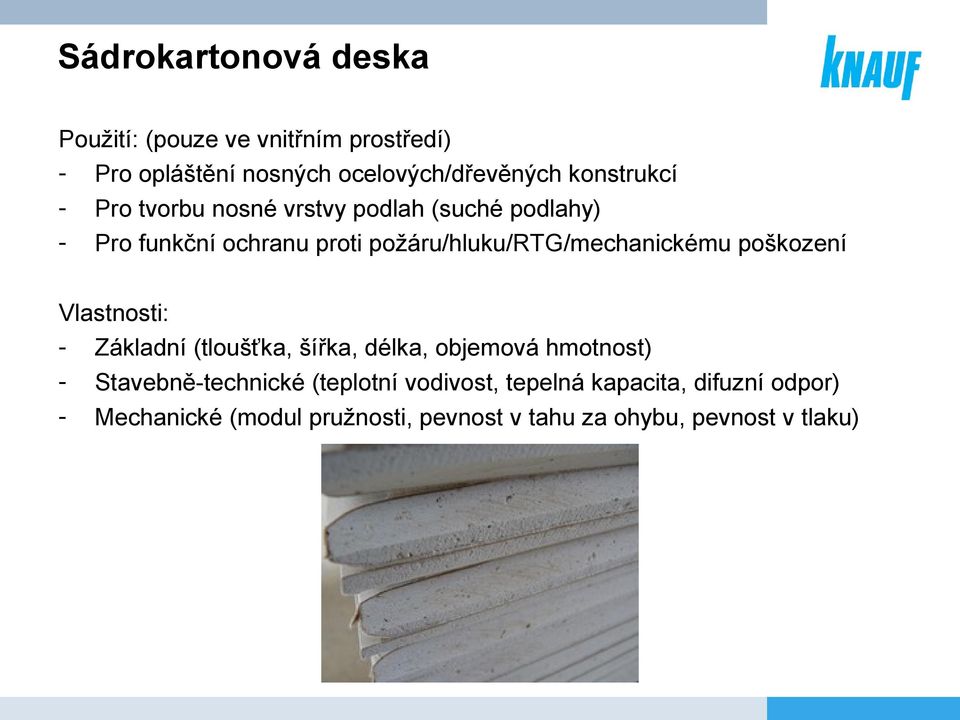

5 Sádrokartonová deska Použití: (pouze ve vnitřním prostředí) - Pro opláštění nosných ocelových/dřevěných konstrukcí - Pro tvorbu nosné vrstvy podlah (suché podlahy) - Pro funkční ochranu proti požáru/hluku/rtg/mechanickému poškození Vlastnosti: - Základní (tloušťka, šířka, délka, objemová hmotnost) - Stavebně-technické (teplotní vodivost, tepelná kapacita, difuzní odpor) - Mechanické (modul pružnosti, pevnost v tahu za ohybu, pevnost v tlaku)

požáru/hluku/rtg/mechanickému poškození Vlastnosti: - Základní (tloušťka, šířka, délka, objemová hmotnost) -

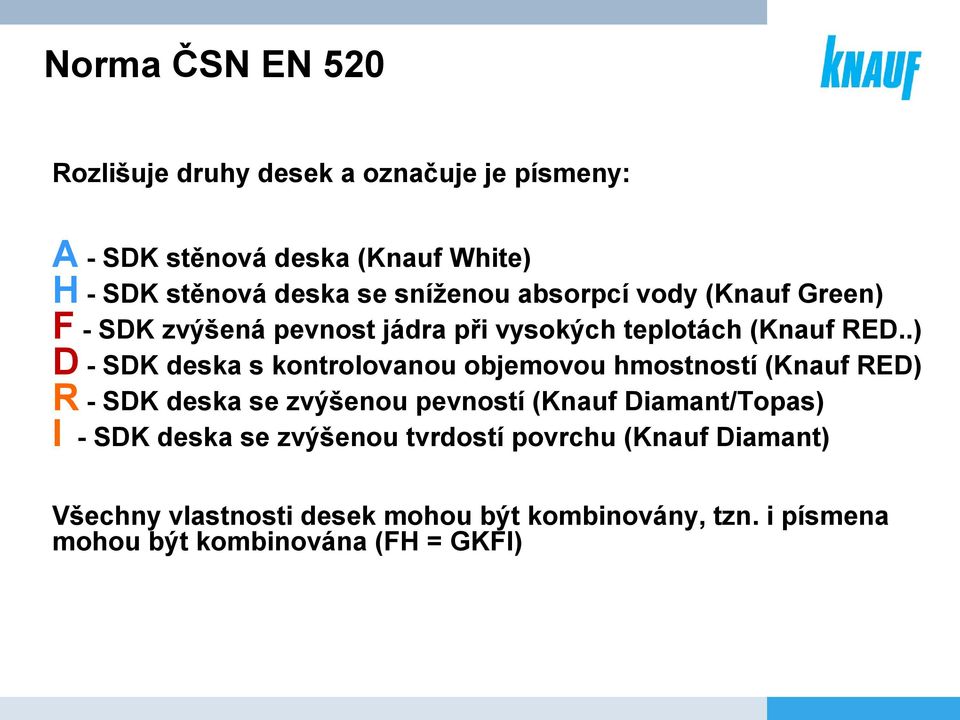

6 Norma ČSN EN 520 Rozlišuje druhy desek a označuje je písmeny: A - SDK stěnová deska (Knauf White) H - SDK stěnová deska se sníženou absorpcí vody (Knauf Green) F - SDK zvýšená pevnost jádra při vysokých teplotách (Knauf RED..) D - SDK deska s kontrolovanou objemovou hmostností (Knauf RED) R - SDK deska se zvýšenou pevností (Knauf Diamant/Topas) I - SDK deska se zvýšenou tvrdostí povrchu (Knauf Diamant) Všechny vlastnosti desek mohou být kombinovány, tzn. i písmena mohou být kombinována (FH = GKFI)

.) D - SDK deska s kontrolovanou objemovou hmostností (Knauf RED) R - SDK deska se zvýšenou pevností (Knauf Diamant/Topas) I

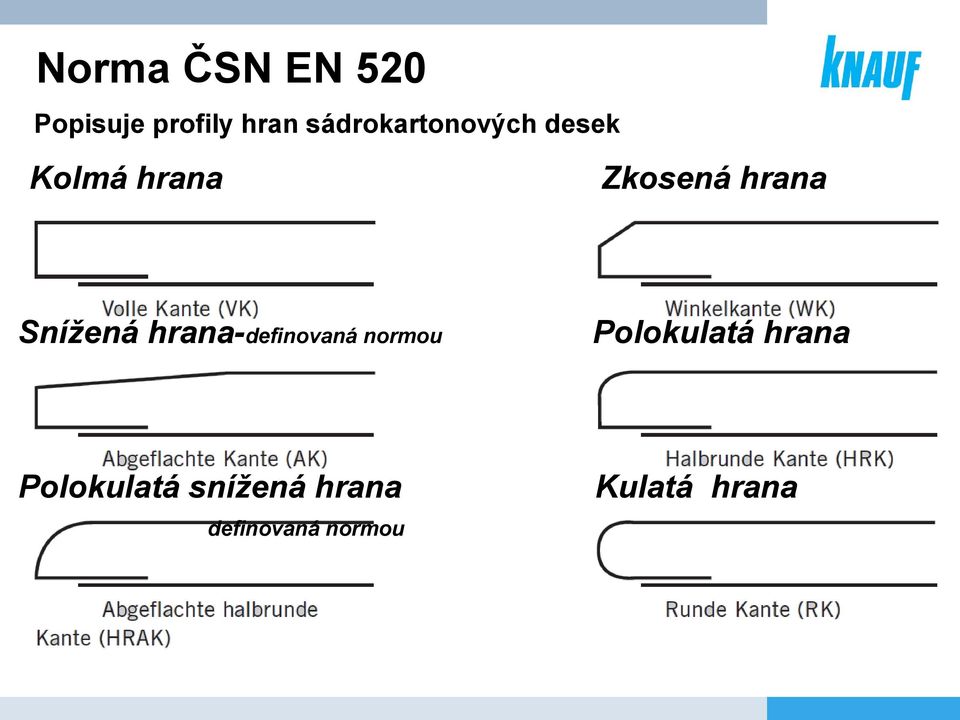

7 Norma ČSN EN 520 Popisuje profily hran sádrokartonových desek Kolmá hrana Zkosená hrana Snížená hrana-definovaná normou Polokulatá hrana Polokulatá snížená hrana Kulatá hrana definovaná normou

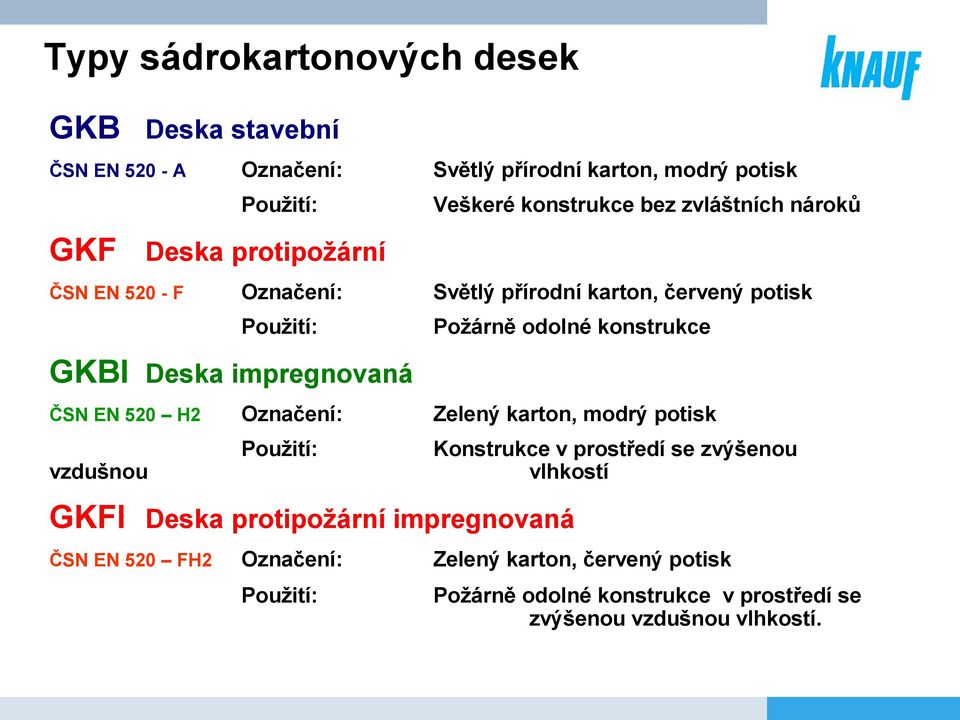

8 Typy sádrokartonových desek GKB Deska stavební ČSN EN A Označení: Světlý přírodní karton, modrý potisk Použití: Veškeré konstrukce bez zvláštních nároků GKF Deska protipožární ČSN EN F Označení: Světlý přírodní karton, červený potisk Použití: Požárně odolné konstrukce GKBI Deska impregnovaná ČSN EN 520 H2 vzdušnou Označení: Zelený karton, modrý potisk Použití: Konstrukce v prostředí se zvýšenou vlhkostí GKFI Deska protipožární impregnovaná ČSN EN 520 FH2 Označení: Zelený karton, červený potisk Použití: Požárně odolné konstrukce v prostředí se zvýšenou vzdušnou vlhkostí.

Deska impregnovaná ČSN EN 520 H2 vzdušnou Označení: Zelený karton, modrý potisk Použití: Konstrukce v prostředí se zvýšenou vlhkostí GKFI Deska

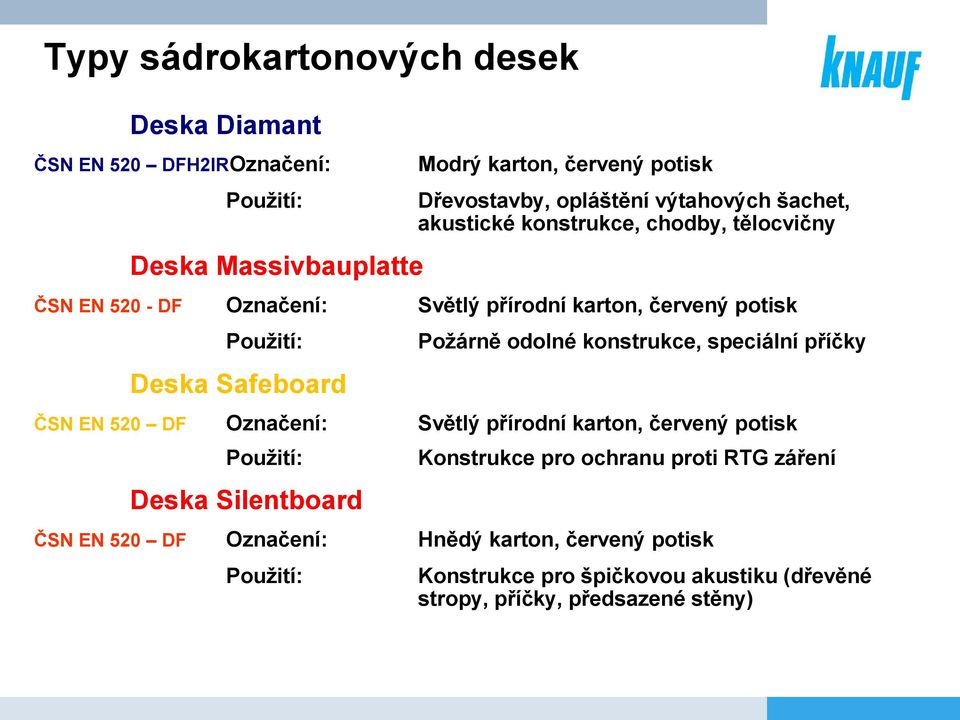

9 Typy sádrokartonových desek Deska Diamant ČSN EN 520 DFH2IROznačení: Použití: Modrý karton, červený potisk Dřevostavby, opláštění výtahových šachet, akustické konstrukce, chodby, tělocvičny Deska Massivbauplatte ČSN EN DF Označení: Světlý přírodní karton, červený potisk Použití: Požárně odolné konstrukce, speciální příčky Deska Safeboard ČSN EN 520 DF Označení: Světlý přírodní karton, červený potisk Použití: Konstrukce pro ochranu proti RTG záření Deska Silentboard ČSN EN 520 DF Označení: Hnědý karton, červený potisk Použití: Konstrukce pro špičkovou akustiku (dřevěné stropy, příčky, předsazené stěny)

konstrukce, speciální příčky Deska Safeboard ČSN EN 520 DF Označení: Světlý přírodní karton, červený potisk Použití: Konstrukce pro ochranu proti RTG

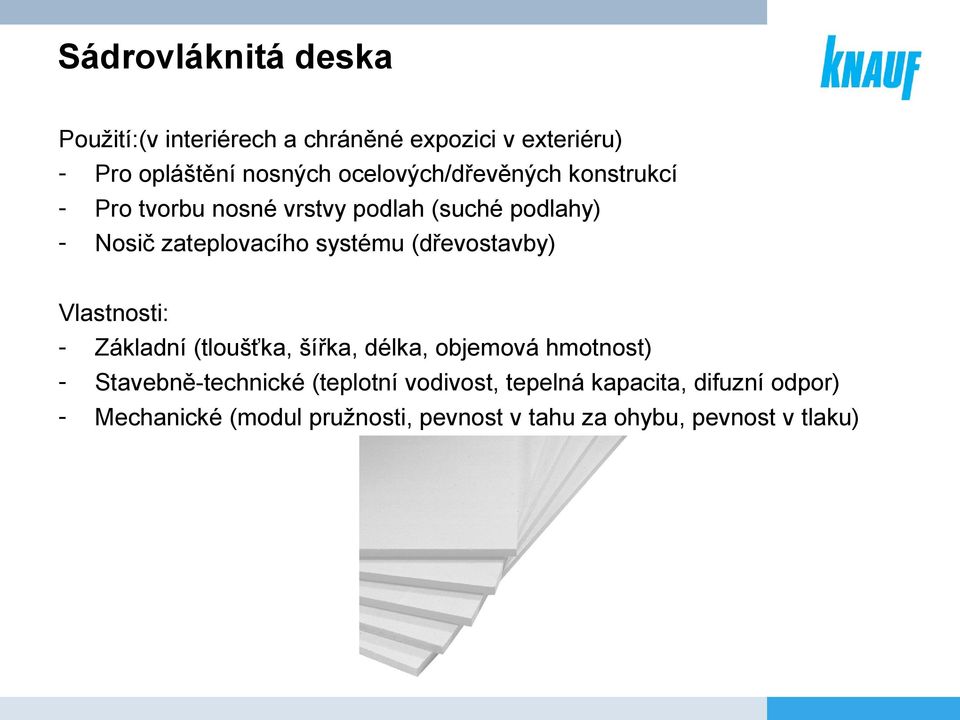

10 Sádrovláknitá deska Použití:(v interiérech a chráněné expozici v exteriéru) - Pro opláštění nosných ocelových/dřevěných konstrukcí - Pro tvorbu nosné vrstvy podlah (suché podlahy) - Nosič zateplovacího systému (dřevostavby) Vlastnosti: - Základní (tloušťka, šířka, délka, objemová hmotnost) - Stavebně-technické (teplotní vodivost, tepelná kapacita, difuzní odpor) - Mechanické (modul pružnosti, pevnost v tahu za ohybu, pevnost v tlaku)

(dřevostavby) Vlastnosti: - Základní (tloušťka, šířka, délka, objemová hmotnost) - Stavebně-technické

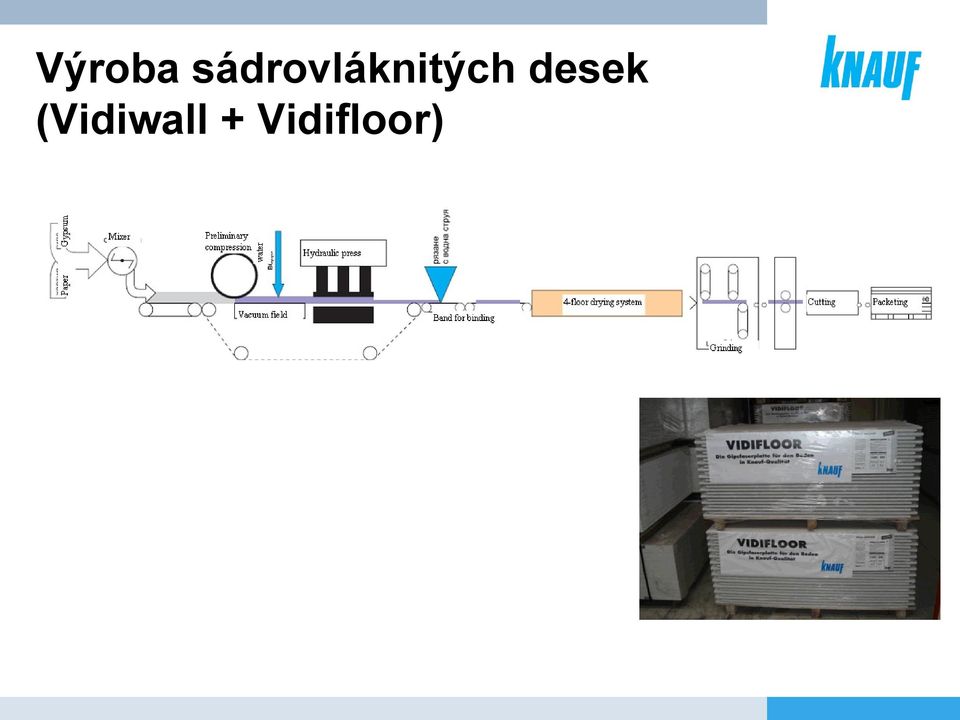

11 Výroba sádrovláknitých desek (Vidiwall + Vidifloor)

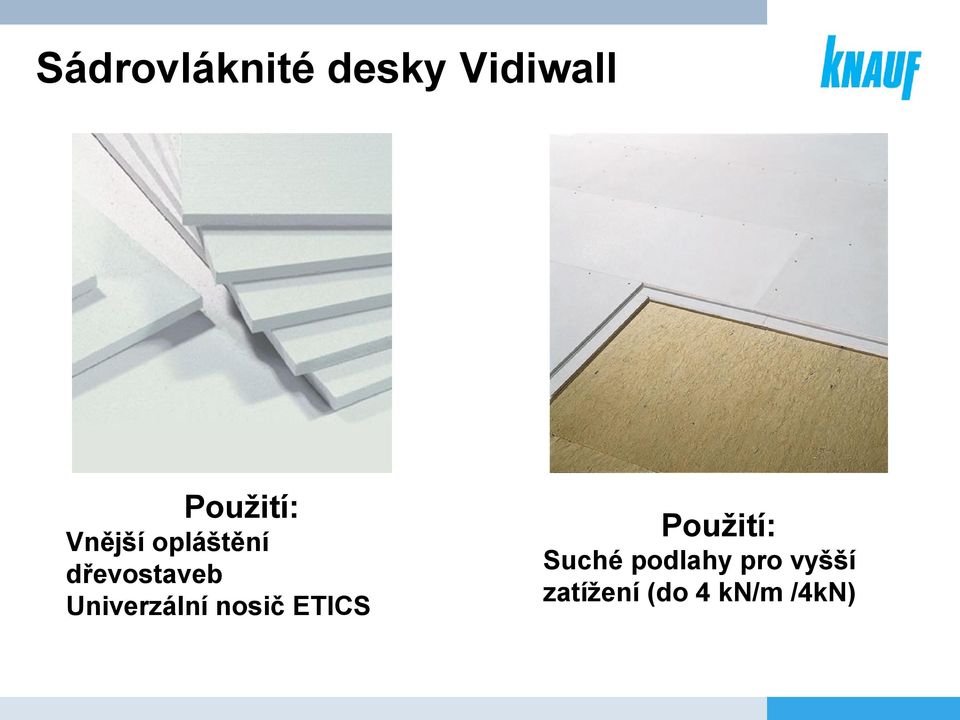

12 Sádrovláknité desky Vidiwall Použití: Vnější opláštění dřevostaveb Univerzální nosič ETICS Použití: Suché podlahy pro vyšší zatížení (do 4 kn/m /4kN)

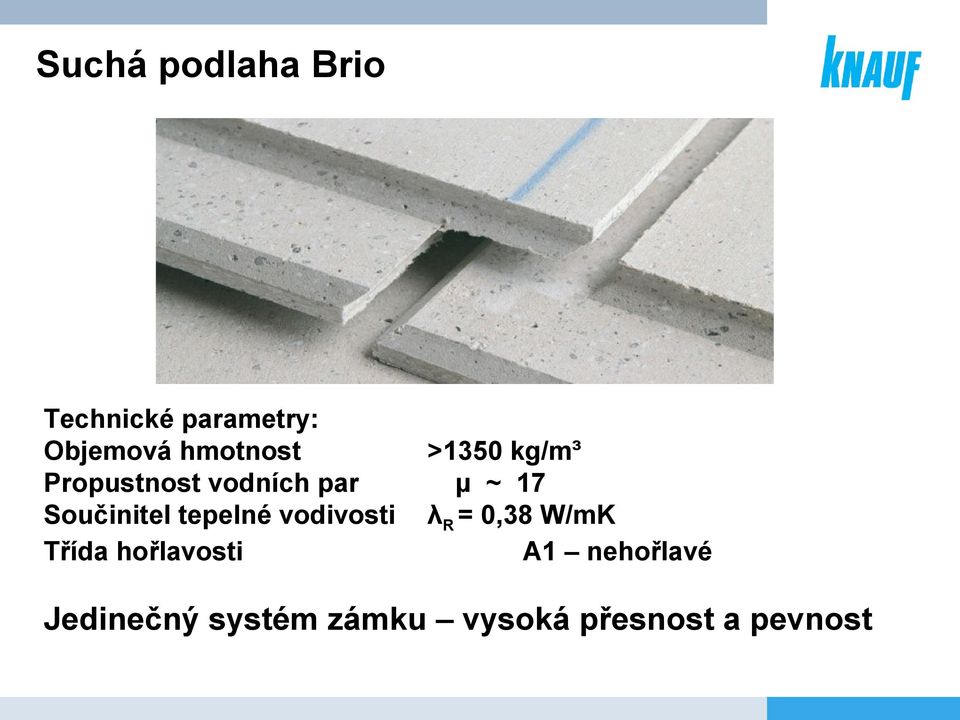

13 Suchá podlaha Brio Technické parametry: Objemová hmotnost Propustnost vodních par Součinitel tepelné vodivosti Třída hořlavosti >1350 kg/m³ μ ~ 17 λr = 0,38 W/mK A1 nehořlavé Jedinečný systém zámku vysoká přesnost a pevnost

vodivosti Třída hořlavosti >1350 kg/m³ μ ~ 17 λr = 0,38

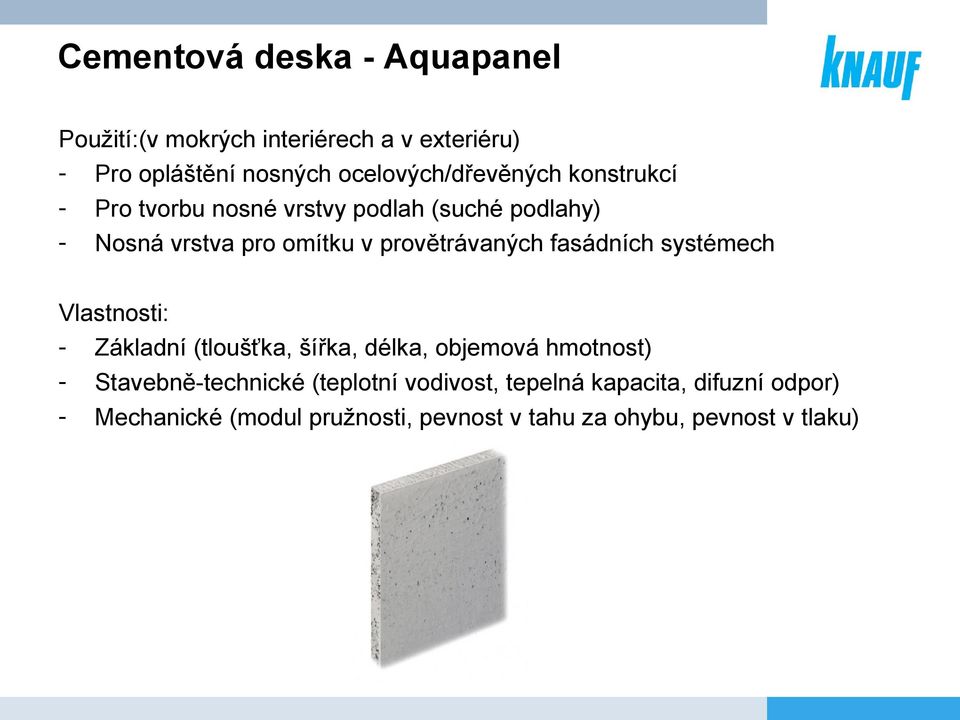

14 Cementová deska - Aquapanel Použití:(v mokrých interiérech a v exteriéru) - Pro opláštění nosných ocelových/dřevěných konstrukcí - Pro tvorbu nosné vrstvy podlah (suché podlahy) - Nosná vrstva pro omítku v provětrávaných fasádních systémech Vlastnosti: - Základní (tloušťka, šířka, délka, objemová hmotnost) - Stavebně-technické (teplotní vodivost, tepelná kapacita, difuzní odpor) - Mechanické (modul pružnosti, pevnost v tahu za ohybu, pevnost v tlaku)

provětrávaných fasádních systémech Vlastnosti: - Základní (tloušťka, šířka, délka, objemová hmotnost) -

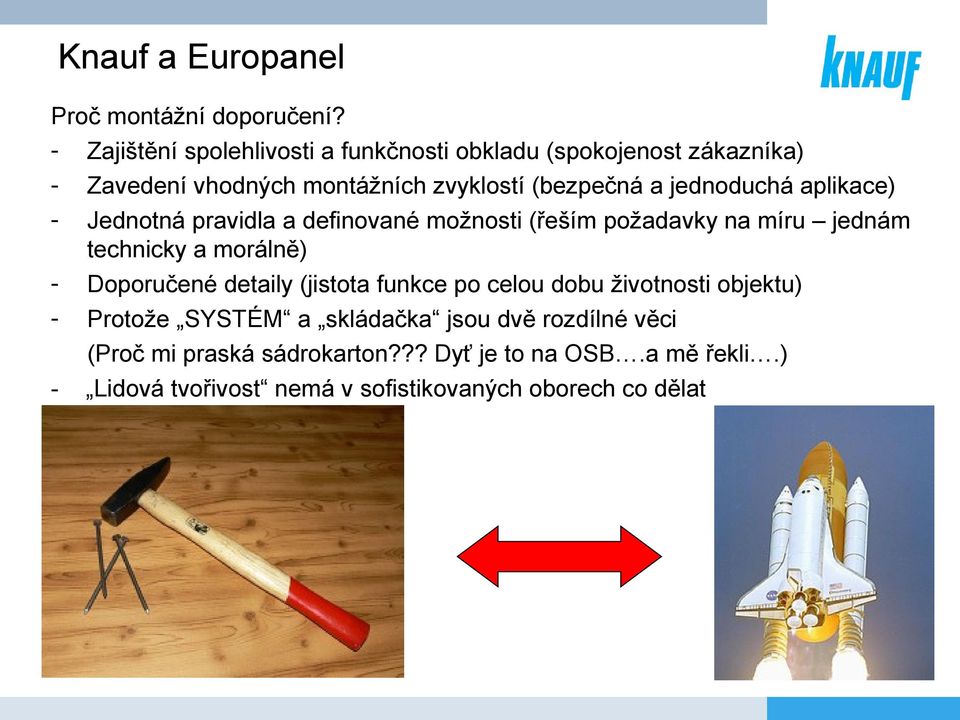

15 Knauf a Europanel Proč montážní doporučení? - Zajištění spolehlivosti a funkčnosti obkladu (spokojenost zákazníka) - Zavedení vhodných montážních zvyklostí (bezpečná a jednoduchá aplikace) - Jednotná pravidla a definované možnosti (řeším požadavky na míru jednám technicky a morálně) - Doporučené detaily (jistota funkce po celou dobu životnosti objektu) - Protože SYSTÉM a skládačka jsou dvě rozdílné věci (Proč mi praská sádrokarton??? Dyť je to na OSB.a mě řekli.) - Lidová tvořivost nemá v sofistikovaných oborech co dělat

jednoduchá aplikace) - Jednotná pravidla a definované možnosti (řeším požadavky na míru jednám technicky a morálně) - Doporučené

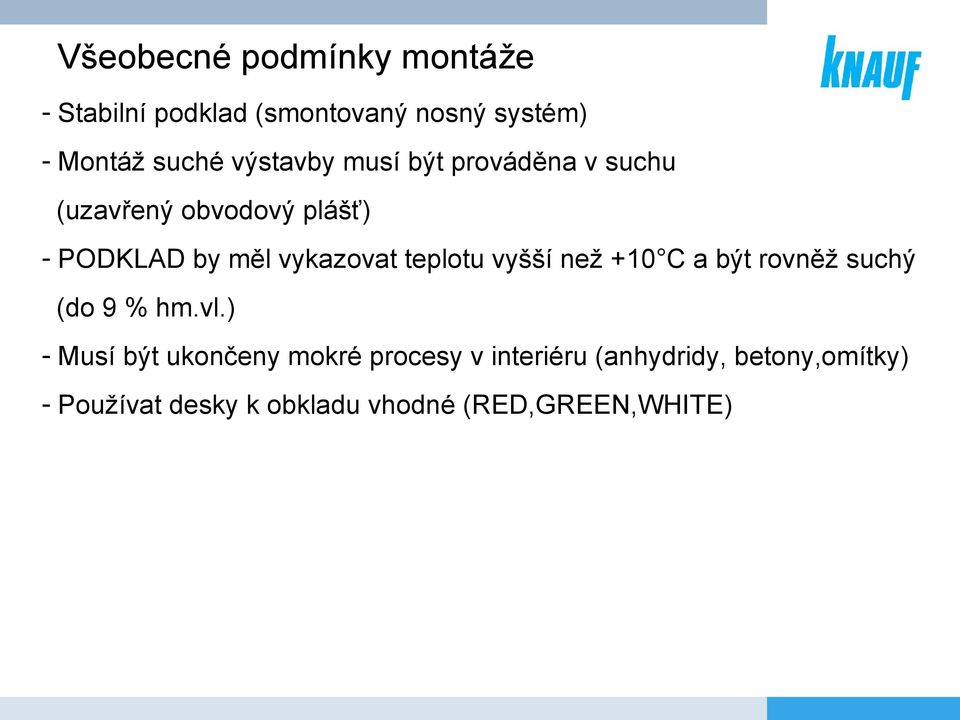

16 Všeobecné podmínky montáže - Stabilní podklad (smontovaný nosný systém) - Montáž suché výstavby musí být prováděna v suchu (uzavřený obvodový plášť) - PODKLAD by měl vykazovat teplotu vyšší než +10 C a být rovněž suchý (do 9 % hm.vl.) - Musí být ukončeny mokré procesy v interiéru (anhydridy, betony,omítky) - Používat desky k obkladu vhodné (RED,GREEN,WHITE)

teplotu vyšší než +10 C a být rovněž suchý (do 9 % hm.vl.

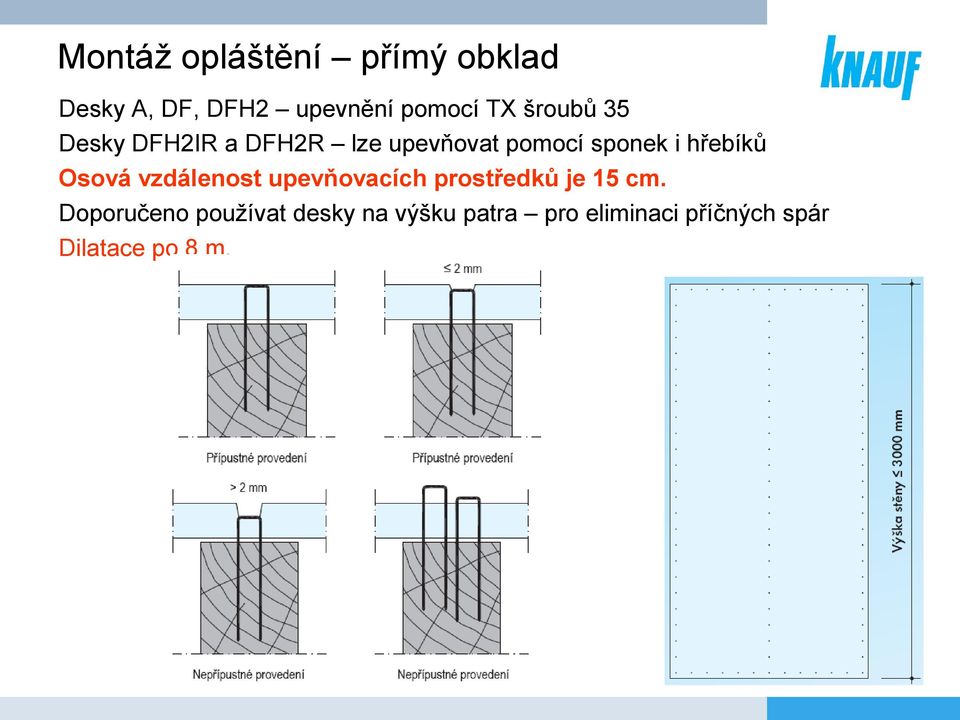

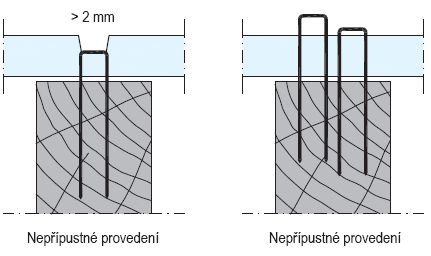

17 Montáž opláštění přímý obklad Desky A, DF, DFH2 upevnění pomocí TX šroubů 35 Desky DFH2IR a DFH2R lze upevňovat pomocí sponek i hřebíků Osová vzdálenost upevňovacích prostředků je 15 cm. Doporučeno používat desky na výšku patra pro eliminaci příčných spár Dilatace po 8 m.

hřebíků Osová vzdálenost upevňovacích prostředků je 15 cm.

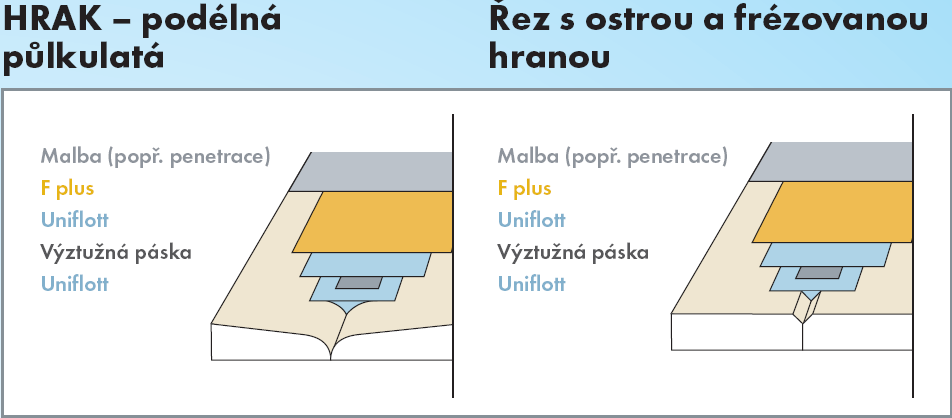

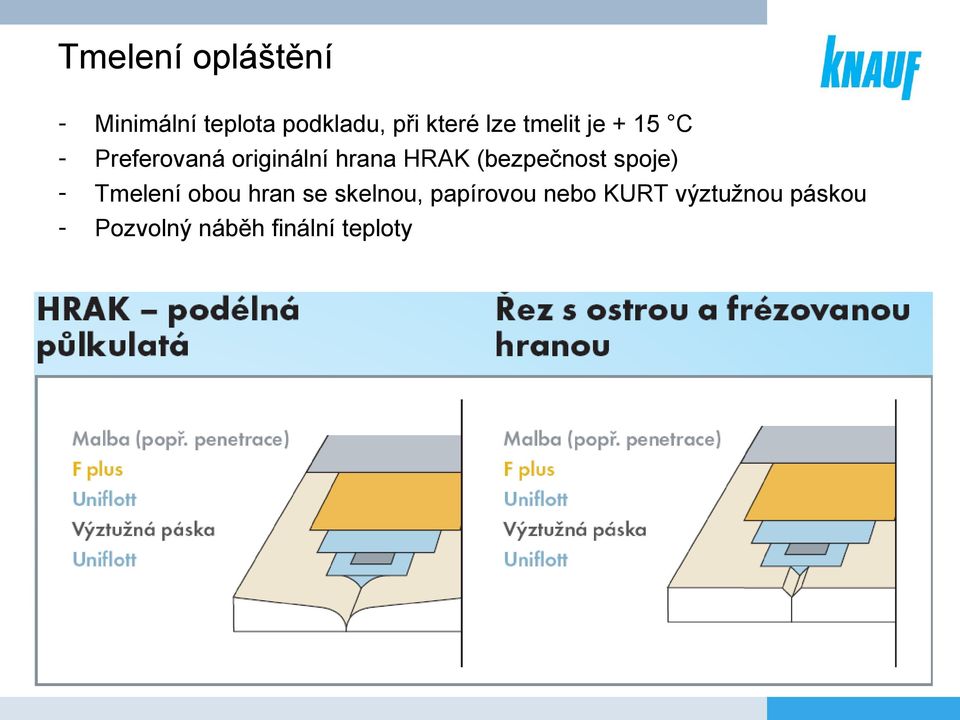

18 Tmelení opláštění - Minimální teplota podkladu, při které lze tmelit je + 15 C Preferovaná originální hrana HRAK (bezpečnost spoje) Tmelení obou hran se skelnou, papírovou nebo KURT výztužnou páskou Pozvolný náběh finální teploty

(bezpečnost spoje) Tmelení obou hran se skelnou,

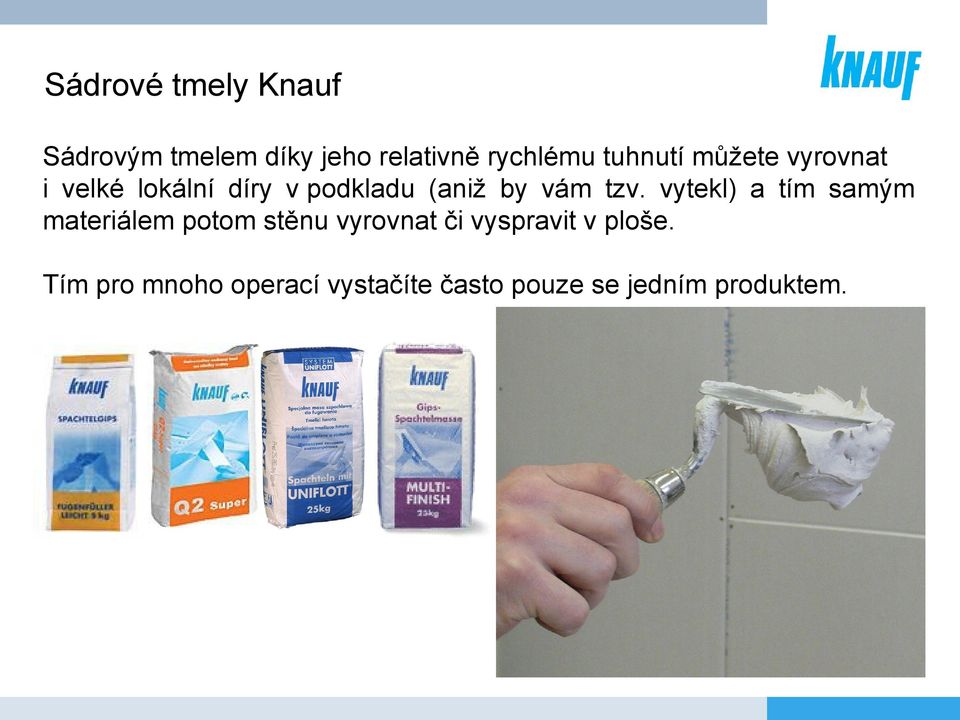

19 Sádrové tmely Knauf Sádrovým tmelem díky jeho relativně rychlému tuhnutí můžete vyrovnat i velké lokální díry v podkladu (aniž by vám tzv. vytekl) a tím samým materiálem potom stěnu vyrovnat či vyspravit v ploše. Tím pro mnoho operací vystačíte často pouze se jedním produktem.

tzv. vytekl) a tím samým materiálem potom stěnu vyrovnat či vyspravit

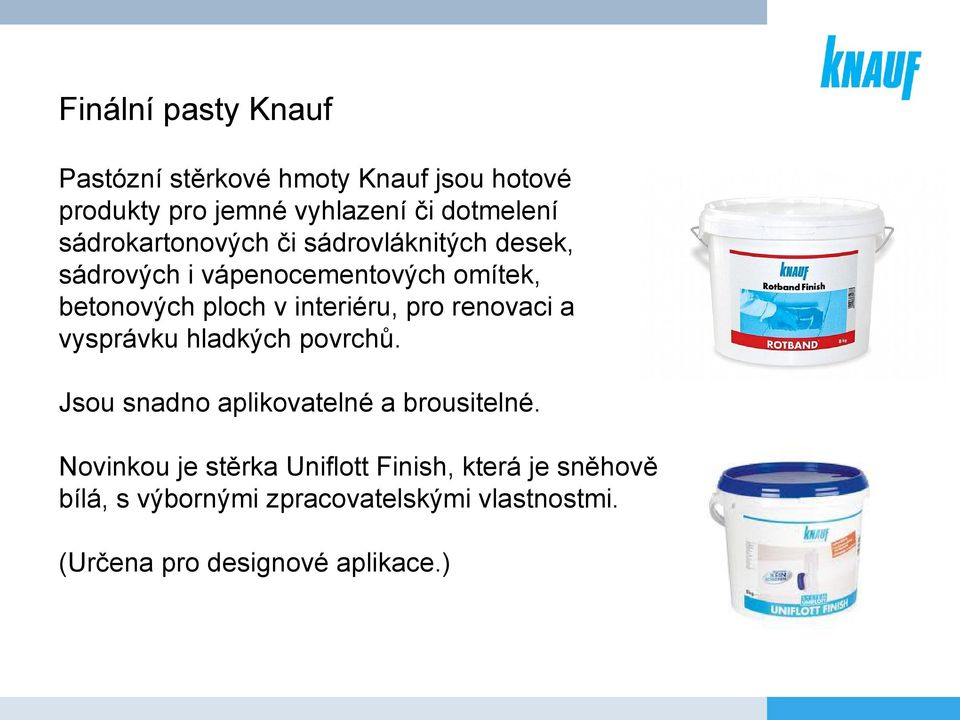

20 Finální pasty Knauf Pastózní stěrkové hmoty Knauf jsou hotové produkty pro jemné vyhlazení či dotmelení sádrokartonových či sádrovláknitých desek, sádrových i vápenocementových omítek, betonových ploch v interiéru, pro renovaci a vysprávku hladkých povrchů. Jsou snadno aplikovatelné a brousitelné. Novinkou je stěrka Uniflott Finish, která je sněhově bílá, s výbornými zpracovatelskými vlastnostmi. (Určena pro designové aplikace.)

interiéru, pro renovaci a vysprávku hladkých povrchů. Jsou snadno aplikovatelné a brousitelné.

21 Výztužné pásky Typy výztužných pásek Papírová Skelná Samolepící Pokles pevnosti spoje Poznámka: Samolepící se nikdy nesmí kombinovat s jinými tmely než na bázi sádry

22 Výztužné pásky Proč je samolepící páska nejméně vhodná

23 Podhledové konstrukce v systému Europanel Zavěšené (a samonosné) podhledy Knauf D112 (a D131) Funkce podhledů v systému Europanel: - Akustická funkce - Požárně ochranná funkce - Instalační funkce ale pozor!!!

24 Co s tímto?

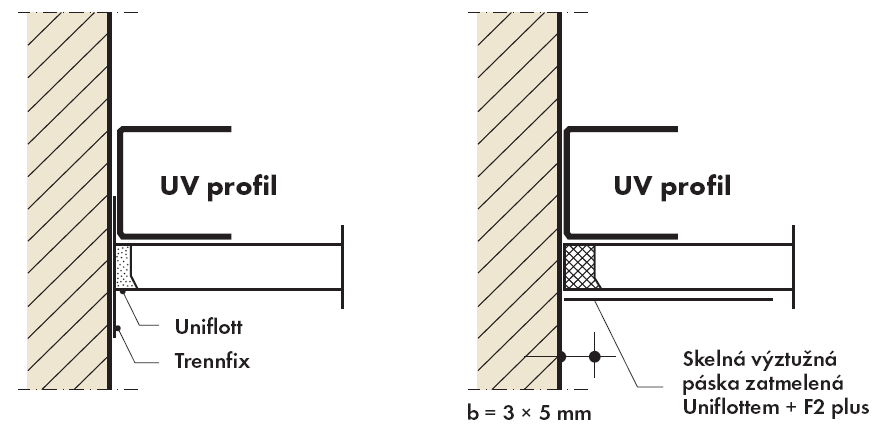

25 Trennfix separační páska

26 Trennfix separační páska

27 Preferované detaily

28 Preferované detaily

29 Požární ochrana skrytá funkce desek Knauf

30 Sádra jako základní materiál CaSO4 x 2H2O = 3 litry krystalové vody v 15 mm desky Knauf RED

31 Požární ochrana se systémy Knauf Přehled zkoušek 2011

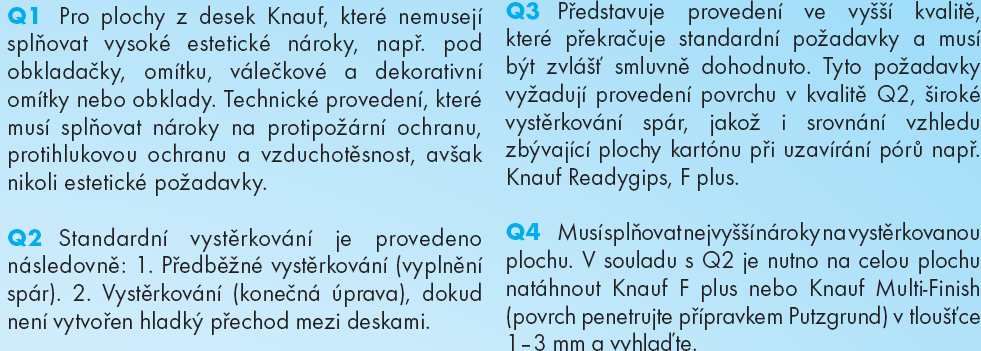

32 Suchá výstavba a kvalita povrchů (rovinnost)

34 Děkuji za pozornost Ing. Jan Juhás Knauf Praha s.r.o
