1 Beton v extrémn mních podmínk nkách Příklady konstrukcí Hurikán Isaac - Data GRIB ČVUT v Praze, Fakulta stavební katedra betonových a zděných konstrukcí

2 Úvod Výstavbové stavy nedokončených konstrukcí Vlhkost vysoká salinita Chemicky agresivní prostředí Enormní účinky klimatických jevů (lokálně běžné, vysoká/nízká teplota, vítr ) Požár, výbuch Zemětřesení Jaderné havárie 2

3 Extrémn mní zatížen ení výstavbou 3 Tažen ení paty rozestavěného mostního pylonu mostu RION- ANTIRION (Řecko)( o hmotnosti 63tis t. t O stabilitu se stará 32 vzduchových komor v patě základu o průměru ru 90m. převzato z wikipedia.org Kvůli tektonickému zlomu probíhajícímu Korintským zálivem, nejsou pylony mostu kotveny k mořskému dnu, pouze na něm sedí. Dno má v místě stavby 450m mocnou vrstvu bahna a písku, která byla vyztužena zavrtanými pilotami v délkách 25-30m. Kvůli velké hloubce v místě stavby až 60m byla betonáž pylonů provedena z části v suchém doku a dokončena na hluboké vodě na místo pak byly přetaženy trojicí remorkérů a následně potopeny. Voda v útrobách základu zároveň posloužila jako zatížení pro dotvarování upraveného mořského dna pod základem.

4 Extrémn mní zatížen ení prostřed edím CEM III: - vysokopecní cement CEM III/A 42.5 s obsahem strusky 60% až 64% CEM II: - CEM II/B-M 32.5 N převzato z 3 rd fib International Congress CEM I: - CEM I Rozmístění jednotlivých druhů použitého betonu v pilířích mostu Rion- Antirion, podle míst s různým namáháním konstrukce na korozi materiálu i na odlišnou napjatost v konkrétních částech konstrukce. Pro všechny směsi byl použit vodní součinitel w = 0,40.

5 Sníh Běžné zatížení sněhem v horské oblasti Japonského ostrova Hokkaidó dosahuje od 0,5m do 1,5m, je způsobené blízkostí pasátové oblasti. 5 převzato z 360Niseko ( )

6 Sníh Havárie na Polské Boudě způsobená enormními návějemi sněhu o výšce 2m v kombinaci s větrem o rychlosti 100km/h. 6 převzato z snezka.net

7 Vítr Zkoušky ky konstrukcí Vliv tvaru a vzájemné orientace budov na prodění vzduchu. U obecných tvarů konstrukcí lze stanovit přesnější namáhání větrem pouze na základě CFD analýzy v kombinaci se zkouškou ve větrném tunelu na modelu konstrukce. 7 převzato z VZLU

8 Vítr Výšková budova Swiss Re Tower v Londýně byla záměrně navžena tak, aby minimálně deformovala proudnice. Aerodynamicky vhodný tvar společně s konstrukčním řešením celé budovy umožnuje dosáhnout dynamický výkmit ve vrcholu 180m vysoké budovy pouze 50mm. Výrobní tolerance prefabrikovaných dílů byla pouze 0,1mm! 8 převzato z Foster and Partners

9 Zemětřesen esení Kolaps sloupů podpírajících horní mostovku trámového mostu Cypress Street Viaduct v Oaklandu (USA), ke kterému došlo 17. října 1989 při zemětřesení Loma Prieta. Ke kterému došlo v oblasti tektonického zlomu San Andreas a trvalo 10-15s o síle 6.9 Richterovi stupnice. 9 převzato z USGS - U.S. Geological Survey

10 Zemětřesen esení Destrukce části betonové tížné hráze přehrady Shih-kang na Tchaiwanu při zemětřesení z 21.září o síle 7,6-7,7 stupně Richtera. Výška přelivu hráze je 21,4m a délka hráze je 357m, objem použitého betonu 141,300m 3. převzato z MCEER 10

11 Zemětřesen esení Zkoušky ky konstrukcí Zkouška mostního sloupu na účinky zemětřesení v měřítku 1:1 na University of California v San Diegu. Vibrační stolice má rozměry 7.6 x 12.2m a dokáže vzorku o hmotnosti 400t udělit zrychlení 1.8m/s, vyvine horizontální sílu 6,8MN a klopný moment 50MNm. 11 převzato z NEEShub

12 Požár Požár budovy Windsor Tower Převzato z: 12

13 Požár Požár budovy Windsor Tower :05 bezpečnostní systém signalizoval požár v 21. podlaží 23:25 příjezd hasičů 23: podlaží plně v plamenech :20 požár dosáhl 28. podlaží 01:00 požár se rozšířil do dolních podlaží 01:15 severovýchodní roh budovy se zřítil na horní technické p. 03:00 hořící segmenty padaly i vně budovy 07:00 požár dosáhl do 5. podlaží :00 požár uhašen 13 Převzato z:

14 Požár Požár budovy Windsor Tower Převzato z:

15 Výbuch Bombový útok na WTC, New York, Výbušnina (nitrát močoviny, 606 kg) nastražená v dodávce v podzemním parkovišti. Stabilita budovy neporušena. 15 Převzato z:

16 Výbuch Řízená demolice komínu pivovaru, Frankfurt, Převzato z: hhttp://en.wikipedia.org/wiki/building_implosion 16

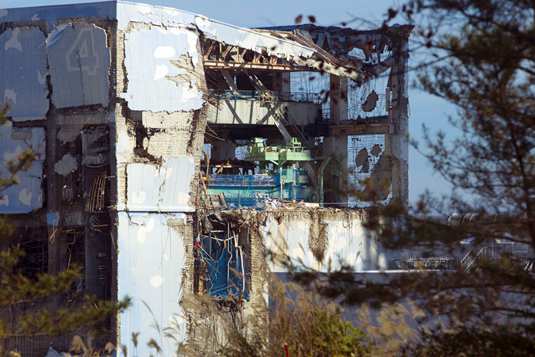

převzato z NorthFoto 17 převzato z ČTK IV blok elektrárny Fukušima II nehoda se odehrála ve dnech 12. 15.3.

17 Jaderné havárie Mezinárodní agentura pro atomovou energii používá sedmistupňovou škálu pro hodnocení jaderných událostí. Stupně I 3 jsou považovány za různě vážné nehody 4 7 za havárie. Doposud byly zaznamenány pouze dvě situace s klasifikací stupněm 7. převzato z NorthFoto 17 převzato z ČTK IV blok elektrárny Fukušima II nehoda se odehrála ve dnech na reaktorech 1, 2 a 4 IV blok elektrárny Černobyl Čtyři reaktory typu BWR-5 o výkonu 1100MW Celkem čtyři reaktory RBMK-1000 o výkonu 740MW a 3x 925 MW

18 Jaderné havárie Nový sekundární kryt o rozpětí 257.5m a vzepětí 108m zakryje celý čtvrtý bloku Černobylské elektrárny, jeho projektovaná životnost je 100let. Měl by napomoci především snížit zatékání do původní narychlo zbudovaného betonového sarkofágu. 18 převzato z MAAE

19 19

20 Připomínky a návrhy n k prezentaci zasílejte prosím m na radek.stefan@fsv.cvut.cz Materiál l slouží pouze pro studijní a výukové účely v rámcir předmětů vyučovaných na Fakultě stavební ČVUT v Praze! Materiál l vznikl za podpory z Fondu rozvoje vysokých škol v rámci r projektu 1283/2013/B1/b Tvorba předmp edmětu Betonové konstrukce v extrémn mních návrhových n situacích. Radek Štefan,, Jan VídenskýV
