1 BHC cm Domino sklokeramická deska 1

2 Návod k obsluze pro Váš přístroj Baumatic BHC cm Domino sklokeramická varná deska s dotykovým ovládáním POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče. DD 16/07/11 2

3 Obsah Ochrana životního prostředí 4 Důležité bezpečnostní informace 5 Specifikace 9 Rozměry výrobku a otvoru pro vestavbu 9 Specifikace výrobku 9 Standardní příslušenství 9 Elektrické údaje 9 Rozložení varných zón desky 10 Kontrolní panel 11 Používání sklokeramické desky 11 Před prvním použitím 11 Dotykové ovládání 11 Zapnutí varné zóny 12 Nastavení stupně výkonu 13 Vypnutí varné zóny 13 Indikátory zbytkového tepla 14 Uzamykání varné desky 14 Nastavení doby k odpočítávání 14 Nastavení času pro vypnutí jedné varné zóny 15 Ochrana proti vysoké teplotě 16 Bezpečnostní odpojení 17 Pokyny pro varnou desku 19 Čištění a údržba 20 Čištění povrchu keramické desky 20 Po použití 20 Tabulka čištění 20 Použití škrabky pro keramickou varnou desku 21 Použití speciálního čisticího prostředku na keramickou varnou desku 21 Instalace 22 Umístění 22 Vybalení zařízení 22 Instalace spotřebiče 23 Připojení k elektrické síti 25 Můj spotřebič nepracuje správně 27 Důležité informace a závěrečná upozornění 28 Baumatic čisticí prostředky 22 3

4 Ochrana životního prostředí LIKVIDACE ODPADU Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech 18 a 19 a vyhláška č.338/97 Sb. 16). Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin ( 16 a 17 vyhláška č. 338/97 Sb.). Tento spotřebič je určen jenom pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce. ZÁRUKA Na Váš nový spotřebič poskytujeme 24měsíční záruku. Upozornění Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu. Prosím, uchovejte si také účet o zaplacení za spotřebič/ fakturu. Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko: 4

5 Telefon v pracovní dny od 9.00 do hod. nebo na Prosíme, abyste měli připravené po ruce následující údaje: typ výrobku / model sériové číslo datum zakoupení spotřebiče Poznámka Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití. Důležité bezpečnostní informace Všeobecné informace Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jakékoli informace uvedené v této příručce jasné, prosím, spojte se s Technickým oddělením Baumatic. o Tento spotřebič je navržen pro použití v domácnosti a pro vaření a smažení domácích jídel. o DŮLEŽITÉ: Sousední nábytek a všechny materiály použité v instalaci musí odolávat při použití tohoto zařízení minimálně teplotě zvýšené o 85 C nad teplotu okolního prostředí místnosti, ve které je spotřebič umístěn. o Materiály a použitá lepidla musí odolávat vyšším teplotám, odpovídajícím normě ČSN EN Materiály a lepidla, které neodpovídaní uvedené normě se mohou zdeformovat nebo odlepit. V případě nedodržení tohoto upozornění Baumatic nenese jakoukoli odpovědnost za způsobené škody. o Některé typy vinylového nebo laminátového kuchyňského nábytku jsou zvláště náchylné k tepelnému poškození nebo mění barvy při teplotách mimo výše uvedené hodnoty. o Jakékoli škody způsobené spotřebičem nainstalovaným s nedodržením tohoto teplotního limitu, budou výhradní odpovědností majitele. o Váš nový spotřebič má záruku na elektrické nebo mechanické 5

6 defekty a podléhá určitým výjimkám, které jsou uvedeny v Záručních podmínkách Baumatic. Předcházející nijak neovlivňuje Vaše zákonná práva. o Použití tohoto spotřebiče pro jakýkoli jiný účel nebo v jakémkoli jiném prostředí bez výslovného souhlasu společnosti Baumatic znamená zánik záruky a práva na reklamaci. o Tento spotřebič nesmíte používat pro odkládání věcí nebo jako pracovní plochu. o Společnost Baumatic nepovoluje provádění žádných modifikací na spotřebiči. o Na horní desce nebo v blízkosti spotřebiče byste neměli odkládat nebo umísťovat hořlavé nebo vysoce hořlavé kapaliny/materiály. Věci zhotovené z hliníku, plastů nebo plastových fólií by měly být udržovány v dostatečné vzdálenosti od spotřebiče, neboť se mohou připéct k povrchu. o Opravy mohou provádět pouze servisní inženýři společnosti Baumatic nebo autorizovaní servisní zástupci. Bezpečnost dětí o Baumatic důrazně doporučuje zamezit přítomnosti nemluvňat a malých dětí v blízkosti spotřebiče a zásadně zamezit, aby se nikdy nemohly dotýkat spotřebiče. Během a po použití spotřebiče jsou všechny plochy horké. o Pokud je nezbytné, aby mladší členové rodiny zůstali v kuchyni, zajistěte prosím, že budou po celou dobu pod přísným dohledem. o Starší děti mohou používat spotřebič pouze pod dohledem dospělých osob. Všeobecná bezpečnost o Spotřebič může nainstalovat a připojit pouze příslušně kvalifikovaná osoba. o Je nutno také zajistit, že jednotky a pracovní plochy, mezi které bude spotřebič nainstalován, splňují příslušné normy. o Pokud si povšimnete jakýchkoliv prasklin ve sklokeramice, musíte okamžitě spotřebič vypnout a odpojit jej od elektrické sítě. V opačném případě hrozí riziko úrazu elektrickým proudem. 6

7 Během použití o Jakákoli fólie nebo nálepky, které zůstaly při dodávce na ploše varné desky, musí být před použitím spotřebiče odstraněny. o Při používání spotřebiče je nutno být opatrný, jinak hrozí riziko popálení. o Je nutno zamezit kontaktu elektrického připojovacího kabelu s varnou deskou, když je horká, nebo s horkým nádobím. o Pokud dojde k přehřátí tuku nebo oleje, může velmi rychle dojít k jejich vznícení. Z tohoto důvodu, když se připravuje jídlo s tukem nebo s olejem, nesmí zůstat spotřebič bez dohledu. o Ujistěte se, že po použití spotřebiče jsou všechny zóny vypnuty. Čištění o Čištění varné desky je nutno provádět pravidelně. o DŮLEŽITÉ: Před vlastním čištěním spotřebiče je nutno spotřebič odpojit od elektrické sítě a ponechat jej vychladnout. o Velmi opatrně je nutno postupovat při proceduře čištění, která následuje bezprostředně po použití spotřebiče. o Pro čištění spotřebiče nesmíte používat paroproudové čištění nebo jakékoli jiné čištění s použitím vysokého tlaku. Instalace Tento spotřebič musí být správně nainstalován příslušně kvalifikovanou osobou a přísně v souladu s pokyny výrobce. Další informace naleznete ve specifickém oddílu této příručky, který se týká vlastní instalace. o Baumatic odmítá jakoukoli odpovědnost za zranění nebo za škody osob nebo na majetku, způsobené nesprávným použitím nebo nesprávnou instalací spotřebiče. 7

8 Prohlášení o shodě Tento spotřebič je v souladu s následujícími Evropskými směrnicemi: /95/CE Základní usnesení/ Směrnice o nízkém napětí -1935/2004/CE 90/128/EEC Tento spotřebič je vhodný pro kontakt s potravinami /108/CE Elektromagnetická kompatibilita o Výrobce prohlašuje, že tato varná deska je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely. Jak zamezit poškození spotřebiče o Spadnutím předmětů na keramické sklo může dojít k jeho poškození. o Okraje keramického skla mohou být poškozeny nárazy nádobím. o Litinové nádobí a nádobí z litého hliníku s poškozenými dny může poškrabat plochu keramické desky, pokud je po ní posouváno. o Pánve musí být zvedány a pokládány na plochu varné desky bez tažení po této desce. o Varné zóny nesmí být zapínány bez nádobí umístěného na dané zóně. Toto nádobí nesmí být prázdné. o Potraviny a tekutiny s vysokým obsahem cukru mohou poškodit povrch desky, pokud s ním přijdou do kontaktu. Jakékoliv rozlití musí být ihned utřeno, nicméně i to nemusí vždy plně zabránit poškození povrchu desky. 8

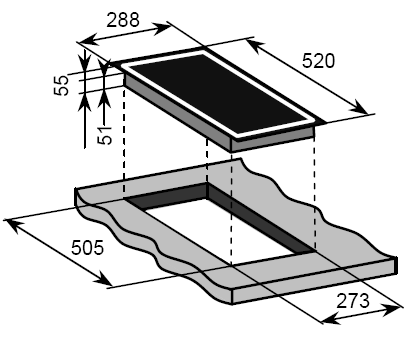

9 Specifikace Rozměry výrobku a otvoru pro vestavbu Rozměry výrobku: Rozměry otvoru pro vestavbu: Hloubka: 520 mm Hloubka: 505 mm Šířka: 288 mm Šířka: 273 mm Výška: 55 mm Specifikace výrobku o 1 x 1,80 kw varná zóna High Light (Ø 200 mm) o 1 x 1,20 kw varná zóna High Light (Ø 165 mm) o Přední dotykové ovládání o 2 indikátory zbytkového tepla o Bezpečnostní zámek Standardní příslušenství o Škrabka na sklokeramickou desku Elektrické údaje Jmenovité napětí: V Hz 9

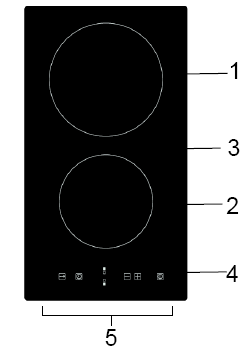

10 Pojistka: 16 A Maximální jmenovitý příkon: 3,00 kw Síťový kabel: 3žílový 1,5 mm² (součástí dodávky) Pro budoucí použití si prosím, poznamenejte následující informace, které najdete na výkonnostním štítku, a datum prodeje, který je uveden na Vašem účtu/faktuře. Výkonnostní štítek se nachází na spodní straně varné desky. Proto je vhodné zaznamenat si informace dříve, než desku nainstalujete. Model Výrobní číslo Datum prodeje Rozložení varných zón desky 1 = 1,80 kw varná zóna High Light (Ø 200 mm) 2 = 1,20 kw varná zóna High Light (Ø 165 mm) 3 = Skleněný povrch desky 4 = Tlačítko ON/OFF 5 = Kontrolní panel 10

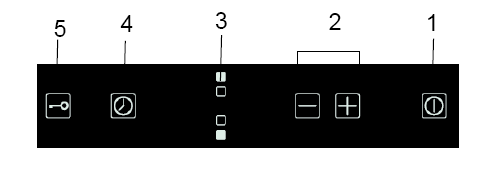

11 Kontrolní panel 1 = Tlačítko ON/OFF 2 = Tlačítka pro regulaci výkonu a času 3 = Tlačítka pro výběr varné zóny 4 = Tlačítko časovače 5 = Tlačítko bezpečnostního zámku Používání sklokeramické desky Před prvním použitím DŮLEŽITÉ: Měli byste vyčistit povrch keramické varné desky (viz Oddíl Čištění a údržba ). o Měli byste zapnout jednu varnou zónu na dobu 5 minut při maximálním nastavení. To napomůže odstranit jakékoli nové zápachy, které existují a vypařit vlhkost, která se vytvořila na varných deskách v průběhu transportu. o Nevypalujte najednou více než jednu zónu. o Při vypalování zóny na ni musíte umístit pánev naplněnou do poloviny studenou vodou. Dotykové ovládání o Všechny operace jsou ovládány dotykového ovládání kontrolního panelu, který naleznete na přední straně desky. o Ovládání je citlivé, nemusíte vyvíjet tlak. 11

12 o K ovládání kontrolního panelu by jste měli používat bříško prstu, ne špičku prstu. o Pokaždé, když deska zaregistruje Váš dotek, zapípá. o Měli by jste se ujistit, že je kontrolní panel vždy čistý a suchý a není na něm nějaký předmět, který by ho zakrýval. Dokonce i kapky vody mohou způsobit nesnadné ovládání. Zapnutí varné zóny o Po zapnutí spotřebiče zazní bzučák a všechny kontrolky se na vteřinu rozsvítí. Toto znamená, že deska je v klidovém režimu. o Zmáčkněte tlačítko ON/OFF a kontrolka ukáže -. o Položte vhodnou pánev na varnou zónu, kterou budete používat. Ujistěte se, že spodek pánve a povrch varné zóny jsou čisté a suché. o Zmáčkněte příslušné tlačítko varné zóny. o Zvolte vhodné nastavení výkonu pro pokrm, který budete připravovat, použitím tlačítek pro 12

13 regulaci výkonu. Pokud do jedné minuty nezvolíte výkon, deska se automaticky vypne a budete muset začít znovu. o Stupeň výkonu můžete měnit kdykoliv během vaření Nastavení stupně výkonu o Níže uvedenou tabulku používejte pouze jako vodítko. Přesné nastavení bude záležet na různých faktorech, včetně vašeho nádobí a množství připravovaného pokrmu. o Ke zjištěn nastavení, které Vám bude nejvíce vyhovovat, by jste vyzkoušet všechny. Úroveň Doporučené použití výkonu 1-2 o Jemné ohřívání malého množství jídla. o Rozpouštění čokolády, másla a jídla které se rychle spálí. o Jemné vaření. o Pomalé ohřívání. 3-4 o Ohřívání. o Rychlé vaření. o Vaření rýže. 5-6 o Palačiny. 7-8 o Omáčky. o Vaření těstovin. 9 o Smažení. o Polévka, která se má přivést k varu. o Voda, která se vaří. Vypnutí varné zóny o Po skončení vaření zmáčkněte tlačítko varné zóny, kterou chcete vypnout. o Použijte tlačítka pro regulaci výkonu k nastavení stupně na 0 nebo stiskněte najednou tlačítka plus a minus, aby jste nastavili stupeň na 0. 13

14 Varnou desku můžete vypnout stisknutím tlačítka ON/OFF. Indikátory zbytkového tepla o Po vypnutí varných zón se na displeji ukáže písmeno H. To znamená, že teplota označené zóny je stále dost vysoká, aby způsobila zranění. o Jakmile teplota klesne na bezpečnou, tak písmeno H zmizí. o Zbytkové teplo může být také využíváno k ohřevu pánve na varné zóně, takže tím ušetříte energii. o DŮLEŽITÉ: Indikátor zbytkového tepla zmizí, jakmile bude spotřebič odpojen z elektrické sítě. Uzamykání varné desky o Kontrolní panel můžete uzamknout, aby jste zabránili nechtěným operacím, například způsobeným dětmi. o Pokud máte kontrolní panel uzamčený, žádné tlačítko nebude fungovat, kromě tlačítka ON/OFF. o K uzamčení kontrolního panelu zmáčkněte tlačítko bezpečnostního zámku. Po uzamčení displej ukáže Lo. o Pro odemčení kontrolního panelu se ujistěte, že je varná deska zapnutá a zmáčkněte tlačítko bezpečnostního zámku na pár vteřin znovu. Lo zmizí z displeje a kontrolní panel bude odemčen. Nastavení doby k odpočítávání Je možné použít funkci odpočítávání, i když nemáte zapnutou varnou zónu. o Zmáčkněte tlačítko časovače a displej ukáže

15 o Použijte tlačítka pro regulaci času k nastavení požadovaného odpočtu. Kontrolka odpočítávání začne blikat a displej začne blikat. Maximální čas, který může být nastaven je 99 minut. o Každým stisknutím tlačítka plus nebo minus zvýší/sníží čas o 1 minutu. Přidržením tlačítka plus nebo minus se zvýší/sníží čas o 10 minut. o Pokud čas překročí 99 minut, časovač se automaticky vrátí na 0. o Pokud zmáčknete tlačítko plus a minus naráz, nastavený čas se vyruší a na displeji se znovu zobrazí - -. o Po nastavení požadovaného času začne odpočet automaticky. Displej ukáže zbývající čas a kontrolka časovače bude 5 vteřin blikat. o Po vypršení nastaveného času začne bzučák vydávat zvukový signál po dobu 30 vteřin a displej ukáže - -. Nastavení času pro vypnutí jedné varné zóny Tato funkce slouží ke spojení varné zóny s časovačem, takže po vypršení nastaveného času se varná zóna automaticky vypne. o Zmáčkněte tlačítko příslušné varné zóny, kterou chcete spojit s časovačem. 15

16 o Zmáčkněte tlačítko časovače a displej ukáže 10. o Pro nastavení požadovaného odpočtu použijte tlačítka pro regulaci času. Každým stisknutím tlačítka plus nebo minus zvýšíte/snížíte čas o 1 minutu. Držením tlačítka plus nebo minus zvýšíte/snížíte čas o 10 minut. Pokud čas překročí 99 minut, časovač se automaticky vrátí na 0. o Pokud zmáčknete tlačítka plus a minus současně, odpočet se zruší a displej ukáže - -. o Po nastavení požadovaného času začne odpočet automaticky. Displej ukáže zbývající čas kontrolka odpočtu bude blikat 5 vteřin. o Červený puntík se objeví hned vedle kontrolky úrovně výkonu, aby jste věděli, která varná zóna je s časovačem spojená. o Po skončení odpočtu se odpovídající zóna automaticky vypne. DŮLEŽITÉ: Po skončení odpočtu, pokud je zapnutá i druhá varná zóna, tak ta zůstane zapnutá a vypnete jí pouze manuálně. Ochrana proti vysoké teplotě o Teplotní senzor v desce monitoruje vnitřní teplotu desky. Pokud senzor zjistí nadměrně vysokou teplotu, deska se automaticky vypne. 16

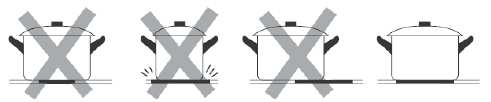

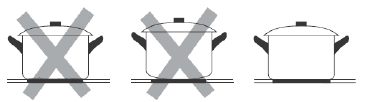

17 Bezpečnostní odpojení o Bezpečnostní odpojení se aktivuje v případě, že je některá varná zóna zapnuta déle než je standardní čas. Toto je bezpečnostní funkce pro případ, že by byla nechána deska náhodou bez dozoru. o Standardní časy pro různé úrovně výkonu jsou v tabulce níže. Power level Default working time (hours) Vhodné kuchyňské nádobí o Nepoužívejte nádobí, co má zubaté nebo kulaté hrany. o Ujistěte se, že dno vaší pánve je hladké pasuje na desku. Dno by také mělo být stejně velké, jako je varná zóna. Vždy se také ujistěte, že je přímo ve středu varné zóny. o Pánev na varné zóně neposouvejte, aby jste zabránili poškrábání. Tipy na vaření o DŮLEŽITÉ: Dávejte pozor, když smažíte, protože olej a tuk se ohřeje rychle. Při vysokých teplotách se může olej nebo tuk rychle vznítit a způsobit tím nebezpečí. o Pokud se pokrm začíná vařit, snižte nastavení teploty 17

18 o Použitím pokličky při vaření snížíte potřebný čas a šetříte energii udržováním tepla. o Minimalizováním tekutin a tuku použitím při vaření snížíte potřebný čas vaření. Jemné vaření, vaření rýže o K jemnému vaření dochází před bodem varu, okolo 85 C, když bublinky stoupají pouze občas na povrch vařené tekutiny. o Jemné vaření je klíčem k delikátním polévkám, protože se jednotlivá aroma mísí bez převařování ingrediencí. Pod bodem varu by jste také měli připravovat omáčky, která mají vaječný základ nebo jsou zahuštěné moukou. o Některá typy vaření, včetně vaření rýže absorbovací metodou, mohou vyžadovat trochu vyšší nastavení výkonu, aby se zajistilo, že pokrm řádně uvařen v doporučeném čase. Příprava steaků o K přípravě šťavnatých a chutných steaků by jste měli nechat maso v pokojové teplotě zhruba 20 minut před jejich smažením. o Nahřejte pánev na smažení. Potřete strany steaku olejem, nakapejte malé množství oleje i na pánev a poté na pánev steak položte. o Během přípravy obraťte steak pouze jednou. Přesná doba přípravy záleží na tloušťce steaku a na tom, jako moc ho chcete propečený. Čas se může lišit od 2 do 8 minut z každé strany. Zmáčkněte steak, abyste zjistili, jak je propečený, čím pevnější, tím propečenější. o Nechte chvíli steak odstát na horkém talíři, aby se před podáváním zjemnil. Smažení o Vezměte si plochou pánev nebo pánev na smažení. o Smažení by mělo být rychlé, takže mějte všechny ingredience připravené. o Pokud připravujete větší množství jídla, smažte ho po menších dávkách. 18

19 o Předehřejte si pánev a přidejte dvě lžíce oleje. o Nejdříve připravujte maso a poté ho dejte stranou a udržujte teplé. o Při smažení zeleniny, pokud je zelenina horká, ale stále křupavá, snižte výkon varné zóny. Vraťte maso zpět na pánev a přidejte omáčku. o Jemně promíchejte ingredience, aby jste se ujistili, že budou prohřáté. o Okamžitě servírujte. Pokyny pro varnou desku o Při několika prvních použitích varné desky se může objevit štiplavý zápach hoření. Tento zápach zcela zmizí po několikerém opakovaném použití. o Horní část pracovní desky má varné zóny o různých průměrech a výkonech. o Plochy, které budou hřát, jsou na varné desce jasně vyznačeny. Kuchyňské pánve je nutno umisťovat přesně na tyto varné zóny pro zajištění účinného ohřívání. Pánve musí mít přesně stejný průměr, jako je průměr použitých varných zón. o Nepoužívejte pánve s hrubou spodní plochou, neboť by mohla poškrabat povrch keramické varné desky. o Před použitím se ujistěte, že je spodní plocha pánve čistá a suchá. o Pokud jsou pánve chladné, musí být jejich dna mírně vyduta, neboť jakmile se zahřejí a leží na ploše rovně, roztáhnou se. Tím dochází k lepšímu přenosu tepla. o Nejvhodnější tloušťkou dna hrnců jsou 2-3 mm u smaltované oceli a 4-6 mm u nerezové oceli se sendvičovým typem dna. o Nejsou-li tato pravidla dodržena, bude docházet k velkým ztrátám energie. Teplo, které není absorbováno pánví, se rozšíří po cele desce, rámu a okolních skříních. o Přednostně zakrývejte pánve pokličkami pro umožnění použití nižší teploty pro vaření. 19

20 o Vždy vařte zeleninu, brambory apod. v co nejmenším množství vody. Snižuje to dobu vaření. o Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou poškodit plochu varné desky, pokud přijdou do kontaktu s povrchem keramické desky. Jakýkoliv únik a rozlití musí být okamžitě utřeno. Ani to však ještě nemusí zamezit poškození povrchu varné desky. O DŮLEŽITÉ: Povrch desky je pevný, ale není nerozbitný a může se poškodit. Zvláště v případech, kdy na něj spadnou špičaté nebo tvrdé předměty při působeni určité sily. O NEPOUŽÍVEJTE VARNOU DESKU, POKUD JE JEJÍ POVRCH PRASKLÝ NEBO MÁ TRHLINKY. NEPRODLENĚ SE OBRAŤTE NA ODDĚLENÍ PÉČE O ZÁKAZNÍKY. Čištění a údržba Operace čištění je možno provádět pouze, když je varná deska vychladlá. Před zahájením vlastního čištění nejprve odpojte spotřebič od elektrické sítě. Čištění povrchu keramické desky Po použití Jakékoli zbytky čisticích prostředků, které jsou ponechány na povrchu desky, ji poškodí. Jakékoli tyto zbytky je nutno odstranit pomocí vody a malého množství mycí kapaliny. Abrazivní čističe nebo ostré předměty povrch varné desky poškodí; je jej nutno čistit pomocí vody a malého množství tekutých mycích prostředků. Je sice snadnější odstraňovat některé nánosy v době, kdy je varná deska ještě horká, ale je nutno být přitom opatrný a nespálit se o horký povrch. o Očistěte spotřebič pomocí navlhčené látky a malého množství tekutého mycího prostředku. o Osušte spotřebič otřením jeho povrchu čistou látkou. Tabulka čištění 20

21 Druh usazeniny Odstranit Odstranit až Co mám použít okamžitě? po vychladnutí pro odstranění spotřebiče? nánosů? Cukr nebo Ano Ne Škrabku jídlo/tekutiny keramické desky obsahující cukr Slabá fólie nebo Ano Ne Škrabku plast keramické desky Rozstříknuté tuky Ne Ano Škrabku keramické desky Vyblednutí barev Ne Ano Škrabku keramické desky Rozstříknutá voda nebo vodní kruhy Ne Ano Škrabku keramické desky Použití škrabky pro keramickou varnou desku Škrabka pro čištění keramické varné desky se dodává spolu se spotřebičem. Při používání škrabky pro čištění keramické varné desky je nutno dodržovat následující pokyny:- o Při čištění je nutno škrabku držet vůči desce pod určitým úhlem. o Zbytky se odstraňují opatrným tlačením nožové části škrabky po ploše keramické desky. o Povrch keramické desky je nutno poté očistit navlhčenou látkou a malým množstvím tekutého mycího prostředku. o Osušte spotřebič otřením jeho povrchu čistou látkou. Použití speciálního čisticího prostředku na keramickou varnou desku Pro čištění keramické varné desky je možno zakoupit speciální čistící prostředek/kondicionér. Při používání tohoto čisticího prostředku pro keramické varné desky je nutno dodržovat pokyny výrobce. Měli byste se ubezpečit, že prostředek je vhodný k použití pro Váš spotřebič. 21

22 Instalace Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi místních předpisů. o Místní přepisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují. o Stavebními předpisy o Stavebními normami o Předpisy pro elektrické instalace. o Předpisy o elektrické energii při práci. Umístění Sousedící nábytek musí odolávat při použití tohoto zařízení minimálnímu nárůstu teploty o 85 C oproti teplotě okolního prostředí místnosti, ve které je spotřebič umístěn. Tento spotřebič musí být zabudován do kuchyňské jednotky (v závislosti na velikosti) nebo 600 mm nad pracovní plochou, která je minimálně 30 mm silná, za předpokladu dodržení následujících minimálních vzdáleností: o 700 mm mezi plochou varné desky a spodní stranou jakékoli horizontální plochy nad deskou. o 50 mm vůle kolem spotřebiče a mezi plochou varné desky a jakýmkoli hořlavým materiálem. o 45 mm vůle mezi zadní stranou desky a zdí, která je za ní. o Pokud je deska umístěna tak, že po levé či pravé straně má hranu kuchyňské linky, musí být mezi spotřebičem a hranou zachován prostor o velikosti 150 mm. Vybalení zařízení Při vybalení zařízení zkontrolujte, zda byly v obalu dodány následující položky:- 1 Baumatic varná deska 1 Škrabka na keramické varné desky 1 Manuál pro instalaci a pokyny 1 Záruční karta Baumatic 22

23 4 fixační držáky 4 fixační šrouby 1 těsnící proužek Instalace spotřebiče o Vyřízněte v pracovní desce otvor o rozměrech, které jsou uvedeny na obrázku nahoře. o DŮLEŽITÉ: Měli byste dodržet ventilační nároky desky, které jsou uvedeny na vedlejším obrázku. 23

24 o DŮLEŽITÉ: Na bocích desky jsou ventilační otvory. Ujistěte se, že po instalaci varné desky je pracovní deska neblokuje. o Opatrně otočte desku pracovní plochou dolů a umístěte ji na měkkou podložku. o Připevněte přiložené těsnící pásky okolo hran spotřebiče. o Ochranný kryt musí být odejmut z obou stran. o Nenechávejte mezi těsněním mezeru ani ho nepřekrývejte. o DŮLEŽITÉ: Nepoužívejte silikonové těsnění pro utěsnění spotřebiče v otvoru. V tomto případě by bylo v budoucnosti obtížné vyjmout varnou desku z otvoru, zvláště v případě jejího nutného servisu. o Svorky, které jsou součástí balení, musí být umístěny do každého ze čtyř rohů na spodní straně varné desky. o Umístěte svorku do každého rohu a ujistěte se, že dírka na svorce se nachází přesně nad dírkou rohu varné desky. 24

25 o Svorku v rohu desky zafixujte pomocí šroubku. o Dlouhý šroub umístěte do vnější části svorky, ale nedotahujte ho úplně. o Opatrně desku otočte a jemně ji zasaďte do otvoru, který jste vyřízli. o Jakmile je deska správně umístěna, utáhněte dlouhý šroub pro bezpečné ukotvení varné desky v otvoru. Tyto šrouby musí být pevně utažené. Připojení k elektrické síti VÁŠ SPOTŘEBIČ JE URČENÝ PRO STÁLOU INSTALACI. o Typ kabelu: H05 RRF 3 žíly x 1,5 mm 2. o Hlavní kabel je dodáván společně s varnou deskou. o Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je v souladu s hodnotou napětí Vaší elektrické napájecí sítě. 25

26 o Doporučuje, aby zapojení spotřebiče provedl kvalifikovaný elektrikář. o VAROVÁNÍ: Toto zařízení musí být uzemněno. o Tento spotřebič musí být zapojen do výstupu 16 A mající 3 mm izolovaný kontakt, umístěný na lehce přístupném místě, sousedícím se spotřebičem. o Vodiče v síťovém kabelu mají následující barvy: Hnědá Modrá Žlutozelený Fáze Nula Uzemnění o Jelikož barvy síťových vodičů nemusí odpovídat barevnému značení, které identifikuje svorky ve Vaší rozvodné skříňce, pokračujte prosím, následovně: - Hnědý vodič musí být připojen ke svorce označené "L" (fáze) nebo zbarvené červeně. - Modrý vodič musí být připojen ke svorce označené "N" (nulový), nebo zbarvené černě. - Žlutozelený vodič musí být připojen ke svorce označené "E" (uzemnění), nebo označené symbolem země, nebo zbarvené žlutozeleně. o Když je zapojení dokončeno, neměly by se vyskytovat zbloudilé dráty nebo ustřižené dráty. Svorka kabelu musí být zajištěna nad vnějším krytem. 26

27 Můj spotřebič nepracuje správně o Varné zóny nepracují nebo se nezapínají. * Zkontrolujte, zda je síťové elektrické napájení přiváděné ke spotřebiči, správné a funkční. Zkontrolujte síťovou pojistku. o Indikátor zbytkového tepla se nerozsvítil poté, co jsem vypnul varnou zónu. * Varná zóna byla zapnuta pouze na krátkou dobu, takže její teplota nepřekročila hodnotu 60 C. * DŮLEŽITÉ: Pokud varná zóna je pravděpodobně teplejší než 60 C a indikátor zbytkového tepla se nerozsvítil, měli byste zavolat do Servisního oddělení Baumatic. o Po zvolení varné zóny je slyšet bzučivý zvuk. * Toto je normální jev; po zahřátí varné zóny tento zvuk zmizí. o Varné zóny změnily barvu. * To se mohlo stát v důsledku připálení zbytku jídla. Nebude to však mít vliv na fungování spotřebiče. Ujistěte se však, že při čištění postupujete správně dle poskytnutých instrukcí. Baumatic čisticí prostředky o BC001 Čistič a odmašťovač myček nádobí (200g) o BC002 Odvápňovač praček a myček nádobí (200g) o BC003 Čistič na sklokeramické desky (250 ml) o BC004 Čistič na trouby (250ml) o BC005 Čistič nerezových ploch (250ml) Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na a zde sdělte kód výrobku. 27

28 Důležité informace a závěrečná upozornění DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT. Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede. V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník. To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic. DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče. Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic nebo se obraťte na svého prodejce. Baumatic ČR spol. s r.o. Rybná 682/ Praha 1 Tel:

29 United Kingdom Baumatic Ltd., Baumatic Buildings, 6 Bennet Road, Reading, Berkshire RG2 0QX United Kingdom Sales Telephone (0118) Sales Fax (0118) Customer Care Telephone (0118) Customer Care Fax (0118) Spares Telephone (01235) Advice Line Telephone (0118) sales@baumatic.co.uk customercare@baumatic.co.uk spares@baumatic.co.uk technical@baumatic.co.uk Website: Republic of Ireland Service Telephone Spares Telephone Czech Republic Baumatic CR spol. s r.o. Lípová Liberec 4 Czech Republic Slovakia Baumatic Slovakia, s.r.o. Galvániho 7/D Slovakia Germany Baumatic Gmbh Lilienthalstrasse Herford Deutschland Italy Baumatic Italia S.R.L. Via Galvani N Campodarsego (PD) Holland Baumatic Benelux B.V. Grindzuigerstraat MS ALMERE Nederland
