1 ZKUŠENOSTI S IMPLEMENTACÍ ČSN EN DO INTEGROVANÉHO SYSTÉMU MANAGEMENTU (IMS) SPOLEČNOSTI ČESKOMORAVSKÝ CEMENT Ing. Ladislav Damašek Českomoravský cement, a.s.

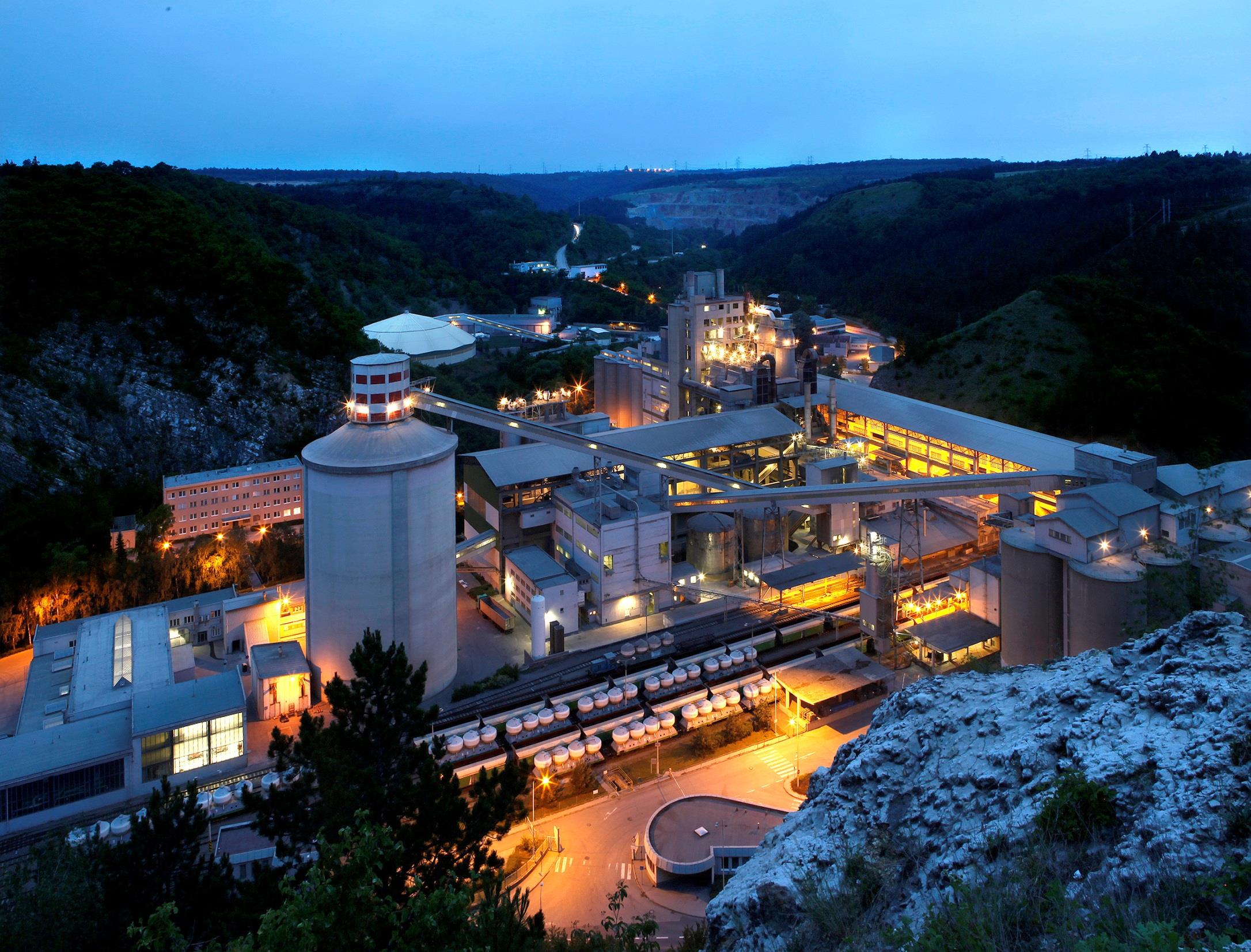

2 Stránka 2 - dd.mm.rrrr Údolí cementárny včera a dnes

3 PŘEDHOMOGENI- ZAČNÍ SKLÁDKA DRTÍRNA SUROVINOVÁ MLÝNICE A SILA VÝMĚNÍKY NAD ROTAČNÍ PECÍ STABILIZÁTOR A ELEKTROODLUČOVA Č ODPRÁŠENÍ CHLADIČˇU SKLÁDKA SUBSTRÁTŮ SKLÁDKA TAP SLÍNKOVÉ SILO Stránka 3 - dd.mm.rrrr MLÝNICE UHLÍ CEMENTOVÁ MLÝNICE VYKLÁDKA HNĚDOUHE LNÉHO PRACHU CEMENTOVÁ SILA EXPEDIČNÍ SILA A NAKLÁDKA VL CEMENTU

SUBSTRÁTŮ SKLÁDKA TAP SLÍNKOVÉ SILO Stránka 3 - dd.mm.

4 Energie v cementárně Výroba cementu je vysoce energeticky náročná. Energie spotřebovaná pro výrobu cementu představuje 70% z celkových variabilních nákladů na jeho výrobu. To v praxi znamená, že nákladům na všechny druhy energie, tím tedy i spotřebě energie je v cementárně věnována mimořádná pozornost, přesně podle pravidla peníze jsou vždy až na prvním místě. Druhy energií spotřebovávaných v cementárně můžeme rozdělit na spotřebu jednotlivých druhů paliv a elektrickou energii. Podrobný popis rozdělení energie pro jednotlivé fáze výroby je uvedeno v následujícím schématu. Jak je vidět dvě složky tvoří cca 86% spotřeby energie a dvě složky tvoří také cca 82% nákladů na energii. Stránka 4 - dd.mm.rrrr

prvním místě. Druhy energií spotřebovávaných v cementárně můžeme rozdělit na spotřebu jednotlivých druhů paliv a elektrickou energii.

5 Spotřeba a náklady na energii v roce 2012 Podíl na spotřebě Podíl na nákladech (%) (%) Motorová nafta 1 4 Elektrická energie Zemní plyn 0,5 1 Těžký topný olej 0,5 2 Černé a hnědé uhlí Tuhá alternativní paliva a odpady Stránka 5 - dd.mm.rrrr

12 49 Zemní plyn 0,5 1 Těžký topný olej 0,5 2 Černé a hnědé uhlí

6 Rozdělení spotřeby elektrické energie ve výrobním procesu Těžba v lomu a drcení 2,2% mletí nadrceného materiálu 29,6% výpal namletého materiálu na slínek 25,2% sušení a mletí uhlí 1,7% sušení strusky a sádrovce 0,6% mletí slínku strusky a sádrovce na cement 36,9% expedice cementů 2,2% ostatní spotřeba 1,6% Stránka 6 - dd.mm.rrrr

sušení a mletí uhlí 1,7% sušení strusky a sádrovce 0,6% mletí slínku strusky a

7 Úspory energií Elektrická energie regulace ventilátorů, dmychadel, kompresorů či čerpadel pomocí frekvenčních měničů místo škrtících klapek Náhrada pneumatické dopravy mechanickou snížení tlaku vzduchu pro čeření práškových materiálů v silech mechanické čištění filtrů místo pneumatického snížení množství dopravovaných plynů ochlazením optimalizace energetických rozvodů, snížení ztrát na transformaci optimalizace kompenzace elektrické energie osvětlení účinnějšími zdroji Paliva Závod trvale usiluje o úsporu tepla potřebného na výpal slínku a současně zavádí náhradu neobnovitelného fosilního paliva hlavně tuhými alternativními palivy, palivy vyrobenými z odpadů a odpady (TAP). Využití odpadního tepla pro výrobu elektrické energie, využití odpadního tepla pro technologický proces či nevýrobní střediska je nosným tématem pro stávající a budoucí opatření Stránka 7 - dd.mm.rrrr

transformaci optimalizace kompenzace elektrické energie osvětlení účinnějšími zdroji Paliva Závod trvale usiluje o úsporu tepla potřebného na výpal slínku a současně zavádí náhradu neobnovitelného

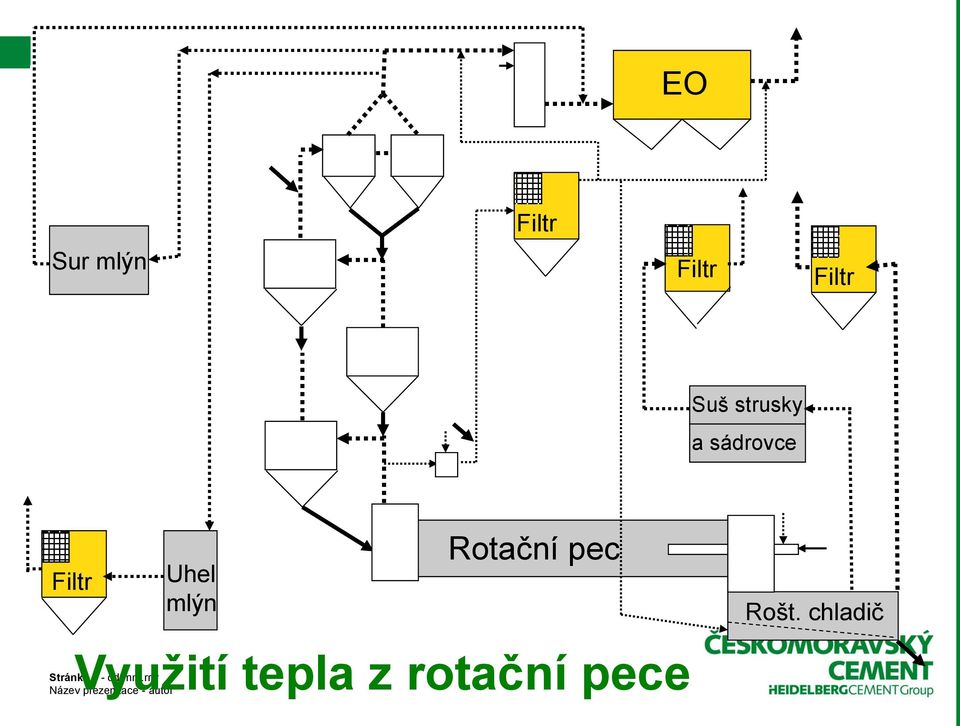

8 EO Filtr Sur mlýn Filtr Filtr Suš strusky a sádrovce Filtr Uhel mlýn Rotační pec Rošt. chladič Využití tepla z rotační pece Stránka 8 - dd.mm.rrrr

9 Implementace ČSN EN do IMS Příručka IMS Politika společnosti Hospodaření s energií Ukazatele energetické náročnosti Řízení dokumentů a záznamů Monitorování a měření produktů Odpovědnost, pravomoc a komunikace přezkoumání SM Lidské zdroje Nákup Řízení výroby a údržba technologických zařízení Interní audit Neshoda, nehoda, nápravná a preventivní opatření Metrologický řád Stránka 9 - dd.mm.rrrr

pravomoc a komunikace přezkoumání SM Lidské zdroje Nákup Řízení výroby a údržba technologických

10 Titulní strana pro dokumenty druhé vrstvy IMS Integrovaný systém managementu Dokument 2 Řízení dokumentů a záznamů Q 4.2.3, E 4.4.5, 4.5.3, 4.3.1, S 4.4.5, 4.5.3, En 3.3.1, 3.3.2, 3.4.4, 3.4.5, 3.5.2, Stránka 10 - dd.mm.rrrr

2.3, 4.2.4 E 4.4.5, 4.5.3, 4.3.1, 4.3.2 S 4.4.5, 4.5.3, 4.3.2 En 3.

11 Registr ukazatelů energetické náročnosti Stanovení rozsahu pro jeden ukazatel energetické náročnosti - EnPI EnPI byly stanoveny za účelem vyhodnocování důležitosti toku energie a tomu odpovídajících finančních prostředků na jednotlivých výrobních a nevýrobních stupních. Jednotkou, pro kterou byl EnPI stanoven je: Středisko charakterizující (sušárna) Jeden typ meziproduktu či hotového výrobku (struska, sádrovec) Jeden typ energie. (el. Energie, odpadní teplo, zemní plyn) Na jednotlivých výrobních a nevýrobních střediscích jsou navíc uvedeny významné zdroje spotřeby elektrické energie, tedy výkony motorů vyšších než 30kW Stránka 11 - dd.mm.rrrr

Jednotkou, pro kterou byl EnPI stanoven je: Středisko charakterizující (sušárna) Jeden typ meziproduktu či hotového výrobku (struska, sádrovec) Jeden typ energie.

12 Hodnotící kritéria pro ukazatele energetické náročnosti Kritérium I. Spotřeba energie na 1 t výrobku (cement) vyjádřená kwh (GJ) Kritérium II. Odchylka skutečné průměrné roční spotřeby energie od plánované roční spotřeby v %. Kriterium III. Odchylka skutečné průměrné roční od spotřeby v referenčním roce Kriterium IV. Cena energie za kalendářní rok v Kč na 1 t výrobku (cement). Kriterium V. Absolutní množství vyprodukovaného CO 2 v tunách za kalendářní rok (původně obsaženo v ČSN EN , problém elektrická energie, náklady na vyemitovanou tunu CO 2 ) Stránka 12 - dd.mm.rrrr

Odchylka skutečné průměrné roční od spotřeby v referenčním roce Kriterium IV. Cena energie za kalendářní rok v Kč na 1 t výrobku (cement).

13 Sumace kritérií pro vyhodnocení důležitosti EnPI Kritérium I bodů Kritérium II bodů Kritérium III bodů 100 bodů Kritérium IV bodů Y Ymax = 30 body Ymin = 1 Xmin = 0,15 kwh/t Xmax = 15,00 X Stránka 13 - dd.mm.rrrr

14 Vyhodnocení některých energetických aspektů Poř středis ko název energie - zdroj Kriteriu m 1 Kriteri um 2 Kriter ium 3 Kriteri um 4 Hodno cení Pálící linka slínku RP 1 černé uhlí 30,0 5,0 6,9 40,0 81, Surovinový mlýn 1 (hlavní agregát)elektrická energie 28,8 1,0 1,0 37,6 68, Pálící linka slínku RP 2 tuhé alternativní palivo 30,0 2,5 1,0 21,7 55, CM 2 CEM I 42,5 R elektrická energie 22,3 1,5 1,0 29,2 54, Budova AB elektrická energie 1,3 20,0 10,0 1,6 32, Těžeb. A transport. Stroje lom nafta 10,3 1,8 1,0 18,6 31, Budova AB zemní plyn 2,2 20,0 5,8 1,9 29, Společ. zař. výpalu slínku elektrická energie 7,6 1,0 9,4 9,9 27, CM 2 CEM II/B-S 32,5 R elektrická energie 11,1 1,0 1,0 14,5 27, Společné zařízení mletí cementuzemní plyn 1,0 20,0 4,8 1,0 26, Kuchyně, kantýna zemní plyn 1,3 20,0 4,0 1,3 26, Pálící linka slínku RP 1 těžký topný olej 16,8 1,0 1,0 7,3 26, Drtírna - drtiče (hlavní agregát) elektrická energie 1,0 11,2 6,6 6,2 25, Příprava redukčního činidla elektrická energie 1,0 20,0 2,3 1,1 24,4 Stránka 14 - dd.mm.rrrr

(hlavní agregát)elektrická energie 28,8 1,0 1,0 37,6 68,4 5 124031 Pálící linka slínku RP 2 tuhé alternativní palivo 30,0 2,5 1,0 21,7 55,1 7 125020 CM 2 CEM I 42,5 R elektrická energie 22,3 1,5 1,0

15 Náročnost zpracování a udržování systému hospodaření s energií (SHE), silné a slabé stránky systému Energetický audit Podrobný a kvalitní systém měření jednotlivých druhů energií Absolutní a relativní spotřeba energie Nové dokumenty nebo přepracovávané dokumenty EnPI pro veškerou energii nebo jenom část Časové hodnocení SHE (měsíc, rok) a časový vývoj hodnot stanovených ukazatelů energetické náročnosti EnPI Výrobní a nevýrobní spotřeby energie Procesní CO2 a ceny povolenek CO2 Hodnocení využití odpadního tepla Uplatnění statistických metod pro jednotlivá kritéria Stránka 15 - dd.mm.rrrr

jenom část Časové hodnocení SHE (měsíc, rok) a časový vývoj hodnot stanovených ukazatelů energetické náročnosti EnPI Výrobní a nevýrobní spotřeby

16 DĚKUJI ZA POZORNOST Stránka 16 - dd.mm.rrrr
