1 PROČ A JAK SOPKY SOPTÍ aneb TEKTONICKÉ PROCESY a SOPEČNÉ ERUPCE Aleš Špičák Geofyzikální ústav AV ČR, Praha

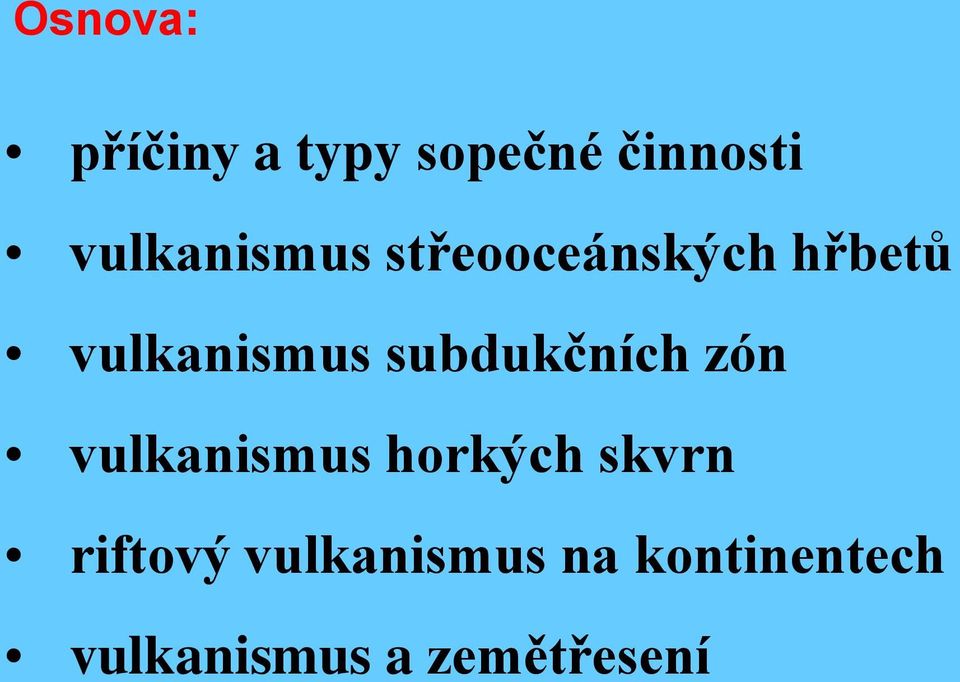

2 Osnova: příčiny a typy sopečné činnosti vulkanismus střeooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

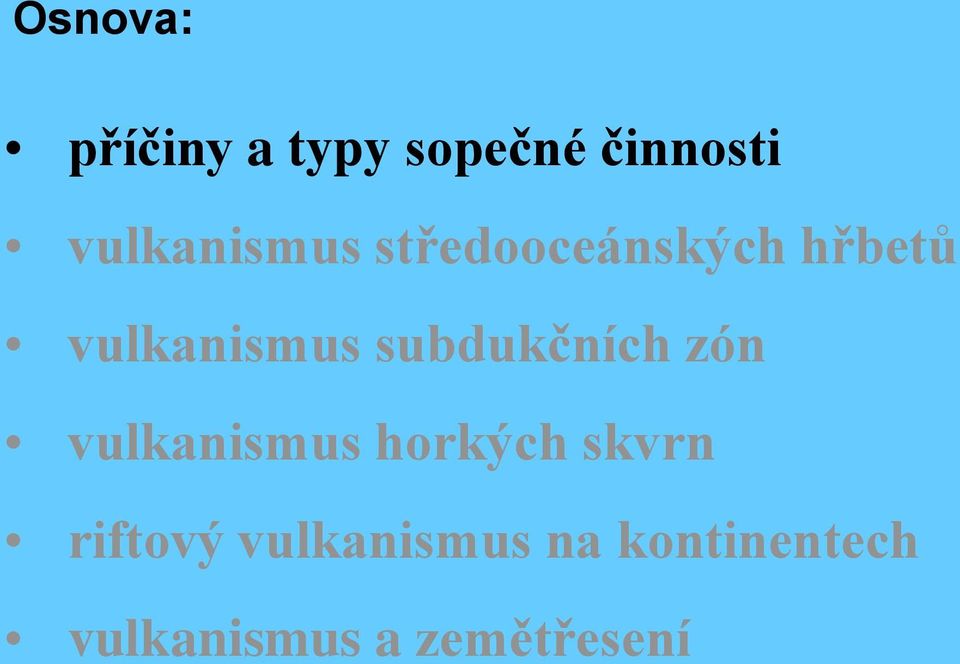

3 Osnova: příčiny a typy sopečné činnosti vulkanismus středooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

4 Model proudění hmoty v zemském plášti (tzv. plášťová konvekce) H. Čížková, KG MFF UK Praha

5 Etiopie - vulkán Erta Ale Global Volcanism Program, Smithonian Institution, Washington The summit of Erta Ale volcano contains a 0.7 x 1.6 km elliptical caldera housing steep-sided pit craters. A lava lake was active in the center pit crater at the time of this February 2002 view. Erta Ale, the most active volcano in Ethiopia, is an isolated basaltic shield volcano.

6 km elliptical caldera housing steep-sided pit craters.

6 Etiopie - vulkán Erta Ale Global Volcanism Program, Smithonian Institution, Washington

7 Etiopie - vulkán Erta Ale Global Volcanism Program, Smithonian Institution, Washington

8 Typy okrajů litosférických desek, horké skvrny ( hotspots ) a tomu odpovídající vulkanismus

9 Osnova: příčiny a typy sopečné činnosti vulkanismus středooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

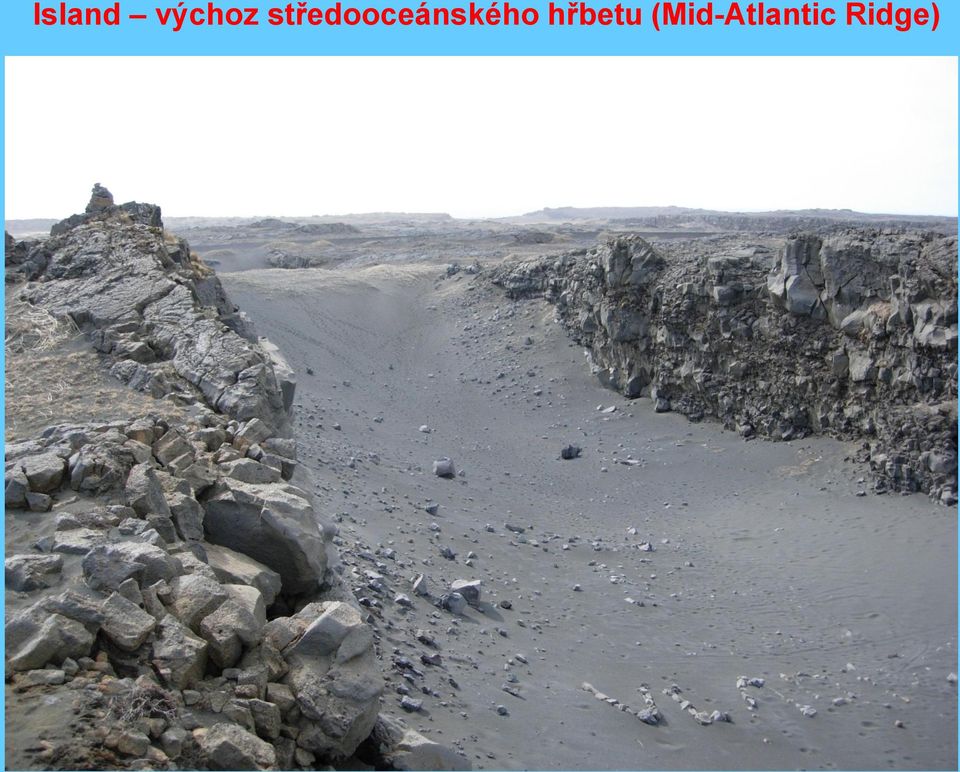

10 Island výchoz středooceánského hřbetu (Mid-Atlantic Ridge)

11 Island výchoz středooceánského hřbetu (Mid-Atlantic Ridge) - Pingvellir

12 A large volcanic eruption at the bottom of the ocean, recorded by the Alvin submarine. New lava coming out of the East Pacific Rise - a seafloor spreading center off the Pacific coast of Mexico. The area covered by the recent eruption is equivalent to nearly half of Manhattan. Woods Hole Oceanographic Institution The black line shows the extent of the eruption. The new lava flow stretched more than 11 miles long and up to 2 miles wide.

The area covered by the recent eruption is equivalent to nearly half of Manhattan.

13 Osnova: příčiny a typy sopečné činnosti vulkanismus středooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

14 The Dynamic Earth, NMNH, SI

15 Tomografický řez zemským tělesem W. Spakmann, 2004

16 GUATEMALA vulkán Fuego Global Volcanism Program, Smithonian Institution, Washington

17 MEXICO vulkán Colima

18 KAMČATKA vulkán Klučevskaja Global Volcanism Program, Smithonian Institution, Washington

19 Vulkán Anatahan (Mariany), květen první historicky zaznamenaná erupce tohoto vulkánu

20 Anatahan

21 Mount St. Helens Global Volcanism Program, Smithonian Institution, Washington

22 Mount St. Helens The Dynamic Earth, NMNH, SI

23 vulkanismus konvergentních okrajů desek: lávový dóm Kelut, Indonésie

24 Osnova: příčiny a typy sopečné činnosti vulkanismus středooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

25 Above the Hawaiian Hot Spot Like all hot spots, the Hawaiian plume originates deep within Earth's mantle. The plume remains stationary while the Pacific Plate above it moves northwest. Like a giant conveyor belt, the plate carries older volcanoes away from the hot spot. This hot spot is currently feeding two volcanoes on Hawaii and a submarine volcano just south of the island. Maui Pacific Plate crust mantle lithosphere astenosphere Hawaiian hotspot The Dynamic Earth, NMNH, SI

26 Stopa horké skvrny Hawaii na oceánském dně Global Volcanism Program, Smithonian Institution, Washington

27 Seismická tomografie - princip

28 Seismická tomografie - výsledky pro různé hloubkové úrovně ( km) dohoda: oblasti, jimiž se seismické vlny šíří pomaleji než je průměr oblasti, jimiž se seismické vlny šíří rychleji než je průměr častá interpretace: pomalý = = nižší hustota = horký (= mladý) rychlý = = větší hustota = chladný (= starý) van der Hilst, 2004

29 Seismická tomografie - tomografické řezy v různých hloubkových úrovních pod některými horkými skvrnami (1) (Montelli et al., 2004 )

30 Seismická tomografie - tomografické řezy v různých hloubkových úrovních pod některými horkými skvrnami (2) (Montelli et al., 2004 )

31 Rozložení horkých skvrn na Zemi Hot spots places where a plume of hot solid rock rises through Earth's mantle, partially melts, and generates magma. As an overlying plate travels across a hot spot, a chain of volcanoes forms. The ages and orientation of the volcanoes record the plate's past motion. The Dynamic Earth, NMNH, SI

32 Hawaii vulkán Mauna Loa

33 Hawaii - Kilauea IKONOS Satellite Volcano Views

34 Hawaii (Kilauea) IKONOS Satellite Volcano Views

35 Hawaii vulkán Kilauea

36 The Next Hawaiian Island As the Pacific Plate carries the island of Hawaii off the hot spot, the next volcano Loihi (Low-EE-he) is slowly growing about 40 km to the south. If eruptions continue, Loihi will form an island in 10,000 to 50,000 years and then merge with Hawaii. Loihi today: Its summit is 970 m (3,200 ft) below sea level and visible only from research submersibles. Loihi in the future: It will emerge from the sea, form an island, and eventually join the big island of Hawaii. The Dynamic Earth, NMNH, SI

37 Horká skvrna Yellowstone Yellowstone Nationa Park North American Plate Pacific Plate The Dynamic Earth, NMNH, SI

38 Above and Below Yellowstone Basaltic magma rising from a hot spot beneath Yellowstone accumulates deep in the crust. It heats up local rocks, which melt to form viscous, water-rich magmas. Three times in the past 2.1 million years, large batches of these magmas have erupted explosively, forming huge calderas. The Dynamic Earth, NMNH, SI

39 Before Yellowstone Large eruptions above the Yellowstone hot spot began about 16 million years ago, when present-day Idaho was above it. Since then, steady motion of the North American Plate has produced a trail of volcanoes that extends from southeastern Oregon to Yellowstone National Park nearly 800 km (500 mi). The Dynamic Earth, NMNH, SI

40 These cubes represent the volumes emitted by Yellowstone's three major eruptions. As you can see, they dwarfed the 1980 eruption of Mount St. Helens in Washington State. The Dynamic Earth, NMNH, SI

41 Showers of Ash Airborne ash from each of Yellowstone's three major eruptions blanketed much of the western and central United States. The Dynamic Earth, NMNH, SI

42 Osnova: příčiny a typy sopečné činnosti vulkanismus středooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

43 východoafrický rift (a) reliéf zemského povrchu (b) epicentrální mapa a b

44 Dem. Rep. of KONGO vulkán Nyiragongo

45 Long Valley Caldera, California

46 Long Valley Caldera, California

47 Long Valley Caldera, California

48 FRANCIE - Massif Central

49 FRANCIE - Massif Central

51 Západní Čechy vulkán Komorní Hůrka (rytina z 1/2 19. století)

52 Osnova: příčiny a typy sopečné činnosti vulkanismus středooceánských hřbetů vulkanismus subdukčních zón vulkanismus horkých skvrn riftový vulkanismus na kontinentech vulkanismus a zemětřesení

53 Zemětřesení vers. činné vulkány Střední Amerika

54 The 1. Nov., 2004 Grímsvötn eruption, Iceland Global Volcanism Program, SI, NMNH, Washington

55 Earthquake swarm preceding the 1. Nov., 2004 Grímsvötn eruption, Iceland A map of the Grímsvötn area (top) showing epicenters registered from 18 October to 1 November 2004 (circles) Global Volcanism Program, SI, NMNH, Washington

56 Earthquake swarm related to the Dec Dec. 28, 1998 Grímsvötn eruption, Iceland eruption Science Institute, Univ. of Iceland
