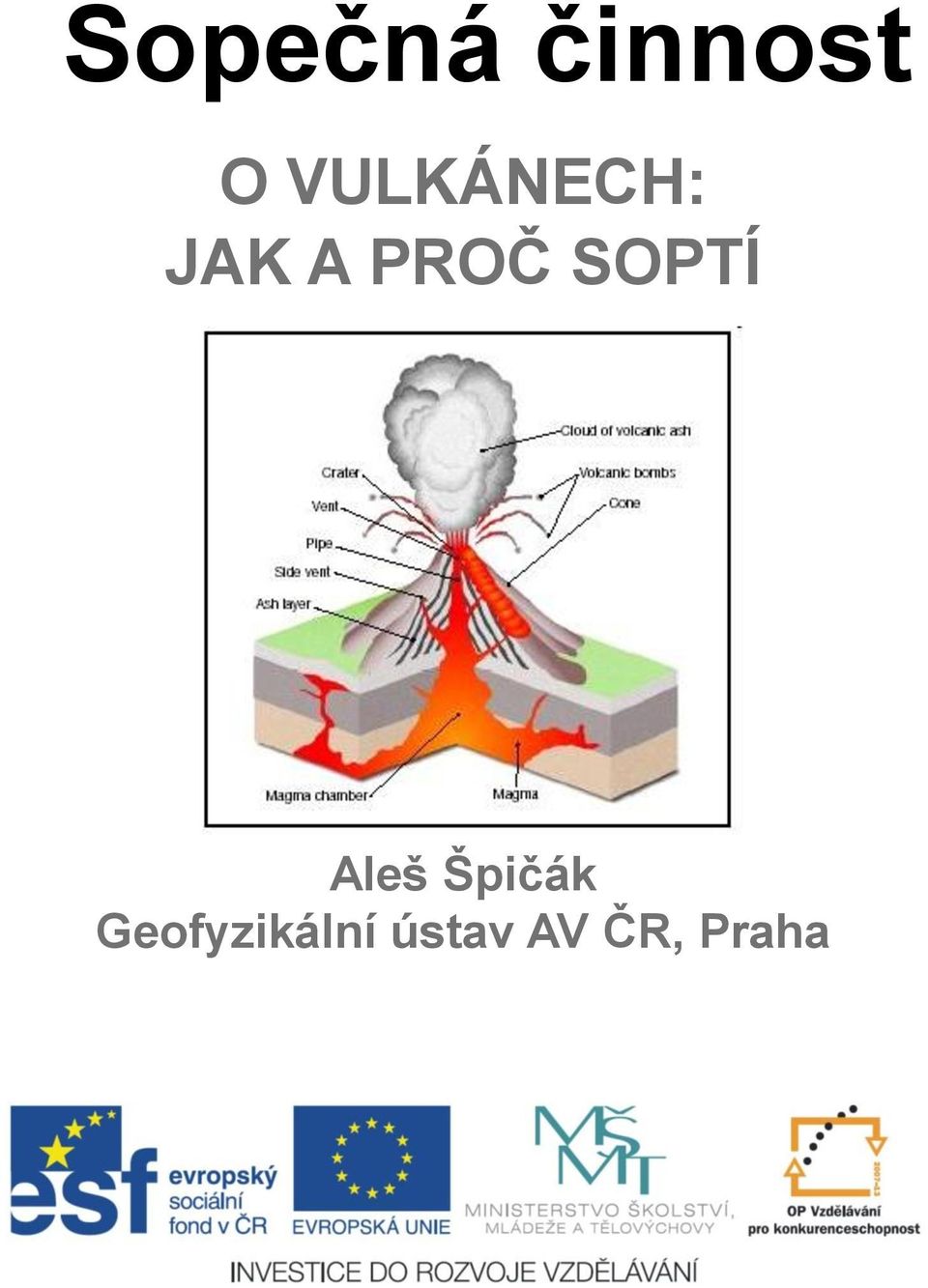

Sopečná činnost O VULKÁNECH: JAK A PROČ SOPTÍ. Aleš Špičák Geofyzikální ústav AV ČR, Praha

Transkript

1 Sopečná činnost O VULKÁNECH: JAK A PROČ SOPTÍ Aleš Špičák Geofyzikální ústav AV ČR, Praha

2 litosférické desky

3 Schéma dominantních procesů deskové tektoniky a odpovídající geomorfologické útvary

4 rozložení aktivních vulkánů

5 rozložení epicenter zemětřesení, m > 5, 10-tiletý časový interval

6 směr a rychlost horizontálních pohybů

7 vertikální pohyby zemského povrchu

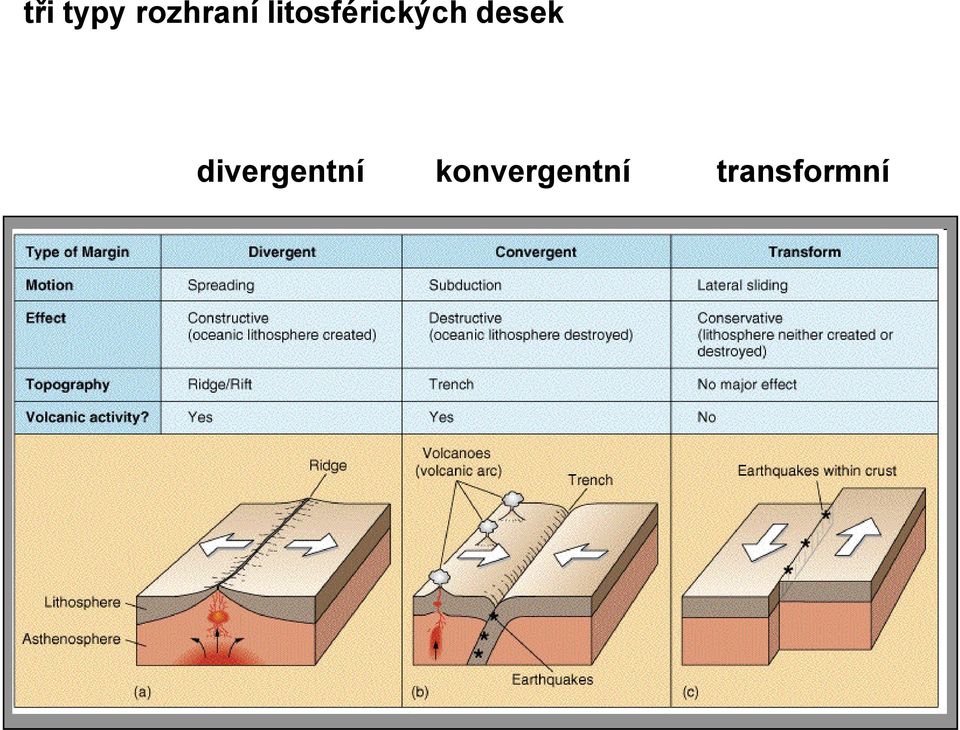

8 tři typy rozhraní litosférických desek divergentní konvergentní transformní

9 důsledek divergentního pohybu středooceánský hřbet s centrálním poklesovým (riftovým) údolím

10 vulkanismus divergentních rozhraní: vnitrooceánský rift podmořský lávový proud, východní Pacifik (západně od Mexického pobřeží) Woods Hole Oceanographic Institution The black line shows the extent of the eruption. The new lava flow stretched more than 11 miles long and up to 2 miles wide.

11 vulkanismus divergentních rozhraní: vulkán Nyiragongo, východoafrický rift, Kongo

12 důsledek konvergence oceánské a pevninské desky subdukce

13 vulkanismus konvergentních okrajů desek: vulkán Fuji, Japonsko

14 vulkanismus konvergentních okrajů desek: vulkán Koryakskij Ključevskaja, Kamčatka

15 vulkanismus konvergentních okrajů desek: erupce vulkánu Mount Redeoubt, Aljaška, v r. 1989

16 vulkanismus konvergentních okrajů desek: lávový dóm Mt. St. Helens

17 vulkanismus konvergentních okrajů desek: lávový dóm Kelut, Indonésie

18 vulkanismus konvergentních okrajů desek: pyroklastický proud, vulkán Soufriere Hills, Montserrat

19 plášťový chochol (mantle plume) a jeho důsledek horká skvrna (hot spot)

20 horká skvrna Hawaii

21 vulkanismus horkých skvrn: vulkán Mauna Loa, Hawaii plochý reliéf

22 vulkanismus horkých skvrn: lávový proud, Kilauea, Hawaii

23 vulkanismus horkých skvrn: lávový proud, Kilauea, Hawaii

24 riftový vulkanismus na kontinentech severní Čechy!!

25 České středohoří

26

27 Západní Čechy vulkán Komorní Hůrka (rytina z 1/2 19. století)

28

29 INFORMACE O ZEMĚTŘESENÍCH Americká geologická služba US Geological Survey (USGS) - položka Earthquake Hazards Program - vpravo nahoře informace o všech silnějších světových zemětřeseních posledních dnů, resp. pod položkou All Significant Earthquakes jsou významná zemětřesení posledních let u ničivých zemětřesení je dobré si přečíst Summary popisuje tektonické příčiny zemětřesení, jeho pozici vzhledem k litosférickým deskám, minulá silná zemětřesení v oblasti atp.; u významných zemětřesení bývá k dispozici tzv. Earthquake Summary Poster lze stáhnout a vytisknout (i ve velkém formátu) položka Maps mj. umožňuje ukázat polohu epicentra v Google Earth na horní liště vlevo je heslo Earthquakes - jeho stisknutím se dostanu na stránku ; zde jsou mj. informace o zemětřeseních uplynulých dnů v USA, resp. na celém světě doporučuji volit M2.5/4.5+ worldwide earthquake list, který zachycuje příslušná zemětřesení za uplynulých 7 dnů. Údaje o zemětřeseních starších než 7 dnů lze nalézt pod tlačítkem Past 8 30 days (vlevo nahoře), ještě starší jevy pak pomocí Search for an earthquake. Ze všech těchto datových souborů lze získat údaje tak, aby bylo možné je uložit v excelovské tabulce a posléze použít k libovolným grafickým znázorněním rozložení zemětřesení (nejčastěji poloha epicenter v mapě, popř. svislý řez znázorňující rozložení ohnisek s hloubkou)

30 INFORMACE O VULKÁNECH Stránka Global Volcanism Program, zřízená Smithsonian National Museum of Natural History, Aktuální sopečná aktivita ve světě Volcanic activity reports Smithsonian/USGS weekly volcanic activity report Dostupné i přes Google Earth

31 MAPOVÝ PODKLAD (vč. reliéfu oceánského dna, batymetrie) volně dostupná softw. aplikace GeoMapApp lze stáhnout ze stránky včetně manuálu nenáročné na počítačovou paměť

32 Zadání práce: 1. zvol si oblast (nejlépe subdukční zónu), kde deskové rozhraní má směr přibližně S-J, resp. Z-V; 2. z databáze USGS-NEIC popř. ISC/EHB vyber údaje o zemětřeseních, k nimž došlo v profilu širokém 3-5 a dlouhém 1200 km; profil orientuj kolmo na deskové rozhraní tak, aby jeho delší část ( km) byla nad zanořující se částí oceánské desky; 3. s využitím souřadnic φ, λ zhotov epicentrální mapu všech vybraných jevů; 4. epicentrální mapu přenes na mapu oceánského dna (tu můžeš zhotovit např. pomocí aplikace GeoMapApp viz 5. s využitím údajů o hloubce ohnisek sestroj nepřevýšené svislé hypocentrální řezy (na ose x bude zeměpisná šířka nebo zeměpisná délka, na ose y hloubka) podél jednotlivých profilů; 6. popiš a zhodnoť získané výsledky (délka a sklon Wadati-Benioffovy zóny, rovnoměrnost/nerovnoměrnost rozložení zemětřesení, porovnání s polohou vulkánů, morfologií oceánského dna apod.)

33

34 francouzský centrální masiv
