Výsledky monitoringu posunů na zlomech v Hornsundu, Špicberky. Josef Stemberk Ústav struktury a mechaniky hornin AV ČR, v.v.i.

Transkript

1 Výsledky monitoringu posunů na zlomech v Hornsundu, Špicberky Josef Stemberk Ústav struktury a mechaniky hornin AV ČR, v.v.i.

2 TEKTONICKÉ POHYBY Mechanický pohyb částí zemské kůry a vnějšího pláště, který způsobuje změnu struktury geologických těles a zemského povrchu Přímá sledování: GPS, pozemní geodézie, geotechnické metody (náklony, napětí ) Nepřímá sledování: charakter seismických vln (ohniskový mechanismus)

3 Globální desková tektonika V současné době obecně přijímaná hypotéza. Vychází zejména z rozložení ohnisek a charakteru zemětřesení vázaná zejména na hranice mezi deskami

4 Model deskových pohybů - rozšiřování oceánického dna a plášťové konvekce

5 For recording of very small displacements a 3-D gauges (TM71) was developed - sensitivity in order of 0,0X 0,00X mm Basic presumption: Recent stress (e.g. tectonic stress ) is transformed along discontinuities (faults) which disrupt rock massif to micro-displacement between blocks

6

7

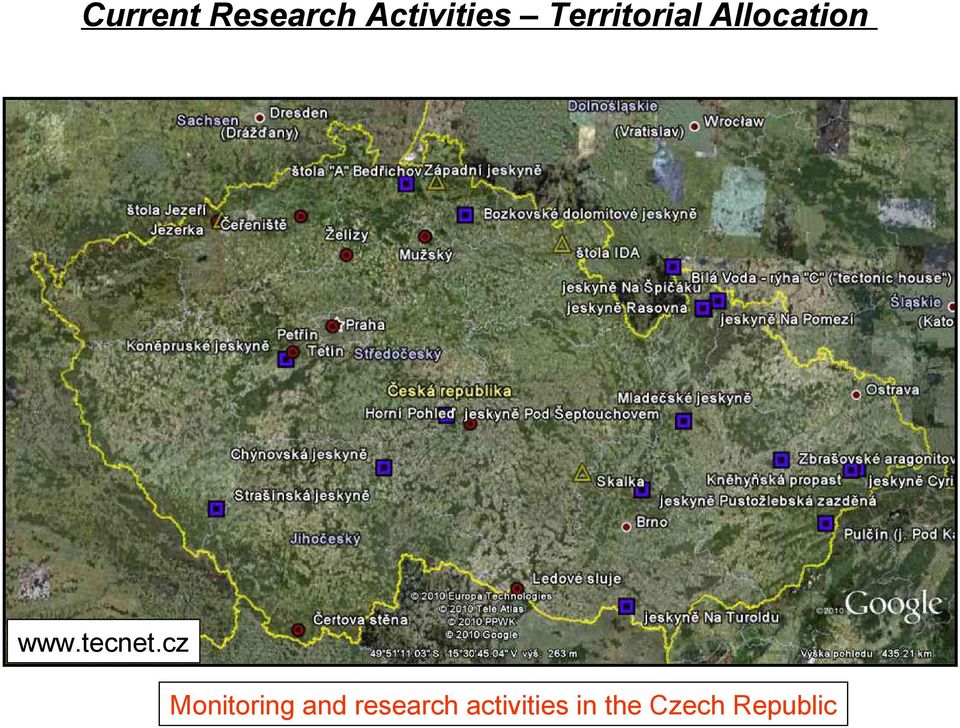

8 Current Research Activities Territorial Allocation Monitoring and research activities in the Czech Republic

9 Cooperating European Countries: Poland Slovakia Germany Austria Slovenia Italy Bulgaria Greece Spain... Monitoring and research activities in the Europe

10 Cooperating Non-European Countries: Monitoring and research activities outside of Europe

11 Zásadní výsledky po cca 15 letech systematického monitoringu: Dosavadní výsledky ukazují, že příčinou posunů na zlomech jsou změny napětí v zemské kůře spojené s hluboce založenými procesy na hranici mezi zemskou kůrou a zemským pláštěm. Charakteristické vlastnosti zaznamenaných posunů: 1. Pulsní pohyby jsou zaznamenávány napříč kontinentální Evropou a to ve stejnou dobu - převažuje vertikální pohyb 2. Časové změny v trendech 3. Anomální posuny před lokálním zemětřesením

12 Spolupráce s Geofyzikální ústavem PAV a Polární stanicí Hornsund byla zahájena v roce 2009 Hornsund

13 Špicberky (Svalbard) se nacházejí velmi blízko tzv. středoatlantickému švu, tzn. zóně v níž dochází k rozšiřování oceánického dna

14 Pozice soustroví Svalbard vůči pevninskému svahu a středoatlantickému švu

15

16 V důsledku ústupu ledovců se obnažuje jejich podloží, doposud neznámé.

17 1 2 3 Pozice přístrojů TM71 pro 3-D monitoring posunů na zlomech v Hornsundu

18 Hornsund 1; 225 /82

19 sinistrální posun

20 Hornsund 2; 110 /89

21 zdvih západního bloku/ pokles východního bloku dextrální posun

22 Hornsund 3; 210 /80

23 zdvih jz. bloku/ pokles sv. bloku sinistrální posun

24 Schéma směru a charakteru posunů zaznamenaných v druhé polovině 2011 na zlomech v Hornsundu

25 Posuny mohou být důsledkem kompresního pulsu přibližně ze směru Z V až JZ - SV

26 První výsledky monitoringu v Hornsundu 1. Během monitoringu posunů na zlomech v oblasti Hornsundu byly poprvé od roku 2009 zaznamenány anomální posuny o velikosti do 1 mm. K posunům došlo ve druhé polovině roku Jejich směr a charakter odpovídá přibližně Z V až JZ SV kompresnímu pulsu k němuž došlo ve druhé polovině roku 2011 A co se dělo v té době v kontinentální Evropě?...

27 Ledeč nad Sázavou, jeskyně Šeptouchov - Sázavský hlubinný zlom: anomální posuny po cca 3 letech klidu byly zaznamenány v září říjnu 2011

28 Sudslavická sluj, Šumava Šumavský okrajový zlom: Anomální posun byl zaznamenán v září až listopadu 2011

29 Colfiorito, střední Apeniny, Itálie Centrální apeninská zlomová zóna: anomální posuny byly zaznamenány v září až listopadu 2011 po cca 3 letech klidu

30 Ve druhé polovině roku 2011 byly v rámci sítě TecNet zaznamenány posuny i ve střední a jižní Evropě a to cca po 3 letech klidu

31 Od severu na jih Evropy, od Svalbardu po Itálii byly ve druhé polovině roku 2011 zaznamenány anomální posuny na zlomech

32 Souhrn 1. Během monitoringu posunů na zlomech v oblasti Hornsundu byly poprvé zaznamenány anomální posuny o velikosti do 1 mm 2. Jejich směr a charakter odpovídá přibližně Z V až JZ SV kompresnímu pulsu k němuž došlo ve druhé polovině roku Ve stejnou dobu byly anomální posuny zaznamenány i v oblasti kontinentální Evropy (např. střední Apeniny v Itálii, Český masív). 4. Výsledky potvrzují dosavadní předpoklad rozsáhlého (kontinentálního?) rozsahu sledovaných pulsních posunů.

33 Děkuji vám za pozornost
