1 Avantis 95 Konstrukce pro pasivní domy Sapa Building System

2

3 Nový systém Avantis 95 ve standardu passive house Avantis 95 je dokonalým systémem hliníkových oken a dveří vhodným zejména pro výškové budovy, budovy s vysokými nároky na tepelnou izolaci a budovy s extrémním zatížením klimatickými podmínkami: w 0,8 W/m²K WW Funkčnost : Maximální tepelná izolace: na základě certifikace instituty IFT* a Passive house institut** určen jako komponent vhodný pro pasivní domy (Passive House Suitable Component). Avantis 95 je robustní systém umožňující zhotovení otvíravých částí až do hmotnosti 170kg Stavební hloubka rámu pouze 95mm extrémně nízká hodnota pro konstrukce ve standardu passive house Možnost zhotovení velkých otvíravých částí: křídla s výškou do 2400mm a šířkou do 1600mm. Možnost vkládání 3-skel (tepelně izolačních panelů) se zasklívací tloušťkou až do 62mm Vysoká variabilita v detailech napojení a použití jednotlivých komponentů: mnoho možností s malým množstvím komponentů Velký rozsah možných řešení a konfigurací: - otvíravá, otvíravo-sklopná, sklopně-otvíravá, sklopná a fixní okna - kombinovaná okna Pokročilá úspora energie pro udržitelný rozvoj Avantis 95 je systém splňující nejpřísnější nároky na vysokou odolnost proti zatížení klimatickými podmínkami (WWA klasifikace): - odolnost proti zatížení větrem: C5 (EN12210) - vodotěsnost: E1950 (EN12208, 1950 Pa) - průvzdušnost: 4 (EN12207) - extrémně nízká infiltrace vzduchu 0,18m³/hm² při tlaku 50Pa (Blower door test). Nejpřísnější evropské standardy požadují tuto hodnotu nižší než 1,89 m³/hm² - to znamená 10x lepší výslednou hodnotu! Tepelné parametry: Uw 0,8 W/m²K (pro zkušební element 1,23 x 1,48m, izol. 3-sklo Ug = 0,7 W/m²K, OS okno) Mechanická odolnost: 4. třída Ovládací síly: 1 třída (EN13155) Avantis 95 obsahuje několik bariér zamezujících nepříznivým vlivům klimatických jevů. To znamená speciální design použitých těsnění, velkou dekompresní komoru a odvodnění vnitřní části profilace pro zaručení perfektní odolnosti ve všech parametrech Efektivní odvodnění konstrukcí zaručeno pomocí lisovaných odvodňovacích otvorů Speciální ukončovací profily umožňující dodatečné odvodnění objektu Akustická odolnost výrazně vylepšena několika stupni těsnění IFT Rosenheim je mezinárodně působící vědecké pracoviště pro zhotovitele oken, fasádních konstrukcí, zasklení, dveří pro komerční využití, východů a všeho souvisejícího příslušenství. IFT Rosenheim provádí zkoušky vhodnosti použití stavebních komponentů a různých materiálů v závislosti na oblasti jejich použití. Passive House Institut (PHI) je nezávislé vědecké pracoviště, které hraje zvlášť zásadní roli ve vývoji celého passive house konceptu světově uznávaného konceptu pro energetický standard ve stavebnictví. Passive Hause Instititut je zodpovědný za podporu a rozvoj Passive house buiilding program. 3

4 Velmi jednoduchá výroba a montáž Konstrukce systému Avantis 95 je založena na klasickém designu okenních konstrukcí a nevyžaduje žádné dodatečné výrobní kroky. Výrobky mohou být konstruovány jako standardní okenní konstrukce, což znamená hladkou, rychlou a jednoduchou implementaci do vaší výroby. Rychlá a tradiční montáž Limitované množství profilů a příslušenství zaručující jednoduchou logistiku, zároveň ale umožňující vysokou variabilitu konstrukčních řešení Lisovací, kolíkovací nebo excentrické spojovníky Standardní nebo skrytý hardware Množství komponentů používaných v ostatních sériích Avantis Modulární systém nástrojů pro všechny obráběcí operace Programování CNC obrábění dostupné v Sapalogicu Atraktivní design Malé pohledové šířky a moderní vzhled dělají z Avantisu 95 velmi atraktivní systém Pokud jde o návrh, nejsou zde limity, mohou být splněny všechny požadavky architektů Optimální řešení proporcí pro nalezení rovnováhy mezi pohledovými šířkami a stabilitou konstrukcí Odvodnění může být řešeno jako skryté, případně pomocí krytek v požadované povrchové úpravě Rozsáhlý sortiment dodatečných ukončovacích profilů pro perfektní detaily osazení okenních konstrukcí do stavby Křídlové, rámové a příčníkové profily jsou dostupné v celé řadě rozměrů pro dosažení minimálních pohledových tlouštěk při zaručení stability konstrukcí Bezpečnostní řešení Kombinace bezpečnostního skla a speciálního hardwaru, jako jsou vícebodé zamykací mechanismy, zajišťuje vysokou odolnost proti násilnému vniknutí. Speciální řešení vnitřních zasklívacích lišt zajišťuje prevenci proti vysklení konstrukcí z exteriéru Třída odolnosti proti násilnému vniknutí: RC2 (certifikace probíhá) V systému je integrovaný velký výběr zamykatelných i nezamykatelných klik Avantis 95 SHI Avantis 95 je výrobně stejně jednoduchý jako jakýkoliv standardní okenní systém Avantis, bez požadavků na speciální příslušenství, nástroje nebo technologii. 0 C 10 C 20 C

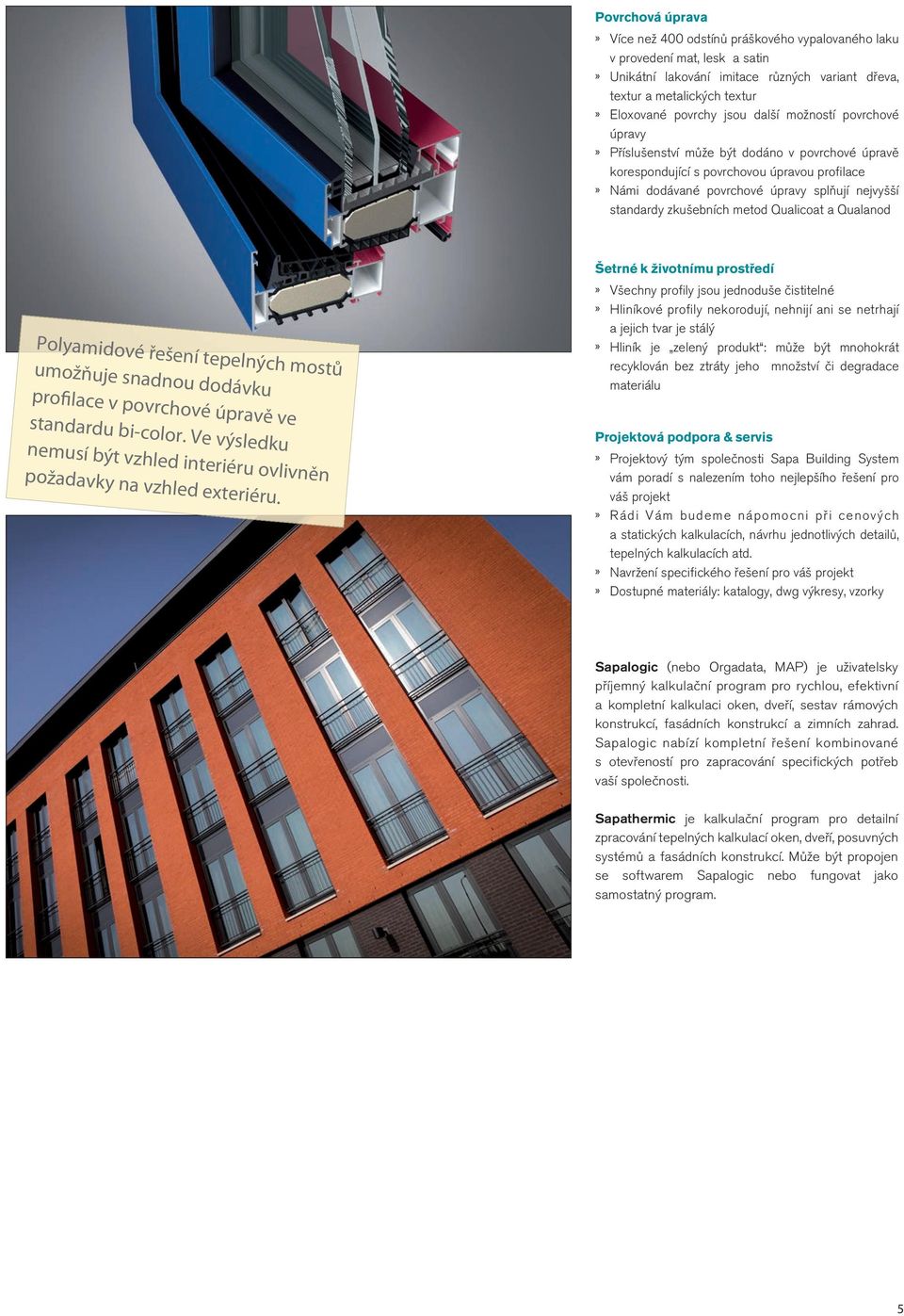

5 Povrchová úprava Více než 400 odstínů práškového vypalovaného laku v provedení mat, lesk a satin Unikátní lakování imitace různých variant dřeva, textur a metalických textur Eloxované povrchy jsou další možností povrchové úpravy Příslušenství může být dodáno v povrchové úpravě korespondující s povrchovou úpravou profilace Námi dodávané povrchové úpravy splňují nejvyšší standardy zkušebních metod Qualicoat a Qualanod Polyamidové řešení tepelných mostů umožňuje snadnou dodávku profilace v povrchové úpravě ve standardu bi-color. Ve výsledku nemusí být vzhled interiéru ovlivněn požadavky na vzhled exteriéru. Šetrné k životnímu prostředí Všechny profily jsou jednoduše čistitelné Hliníkové profily nekorodují, nehnijí ani se netrhají a jejich tvar je stálý Hliník je zelený produkt : může být mnohokrát recyklován bez ztráty jeho množství či degradace materiálu Projektová podpora & servis Projektový tým společnosti Sapa Building System vám poradí s nalezením toho nejlepšího řešení pro váš projekt Rádi Vám budeme nápomocni při cenových a statických kalkulacích, návrhu jednotlivých detailů, tepelných kalkulacích atd. Navržení specifického řešení pro váš projekt Dostupné materiály: katalogy, dwg výkresy, vzorky Sapalogic (nebo Orgadata, MAP) je uživatelsky příjemný kalkulační program pro rychlou, efektivní a kompletní kalkulaci oken, dveří, sestav rámových konstrukcí, fasádních konstrukcí a zimních zahrad. Sapalogic nabízí kompletní řešení kombinované s otevřeností pro zapracování specifických potřeb vaší společnosti. Sapathermic je kalkulační program pro detailní zpracování tepelných kalkulací oken, dveří, posuvných systémů a fasádních konstrukcí. Může být propojen se softwarem Sapalogic nebo fungovat jako samostatný program. 5

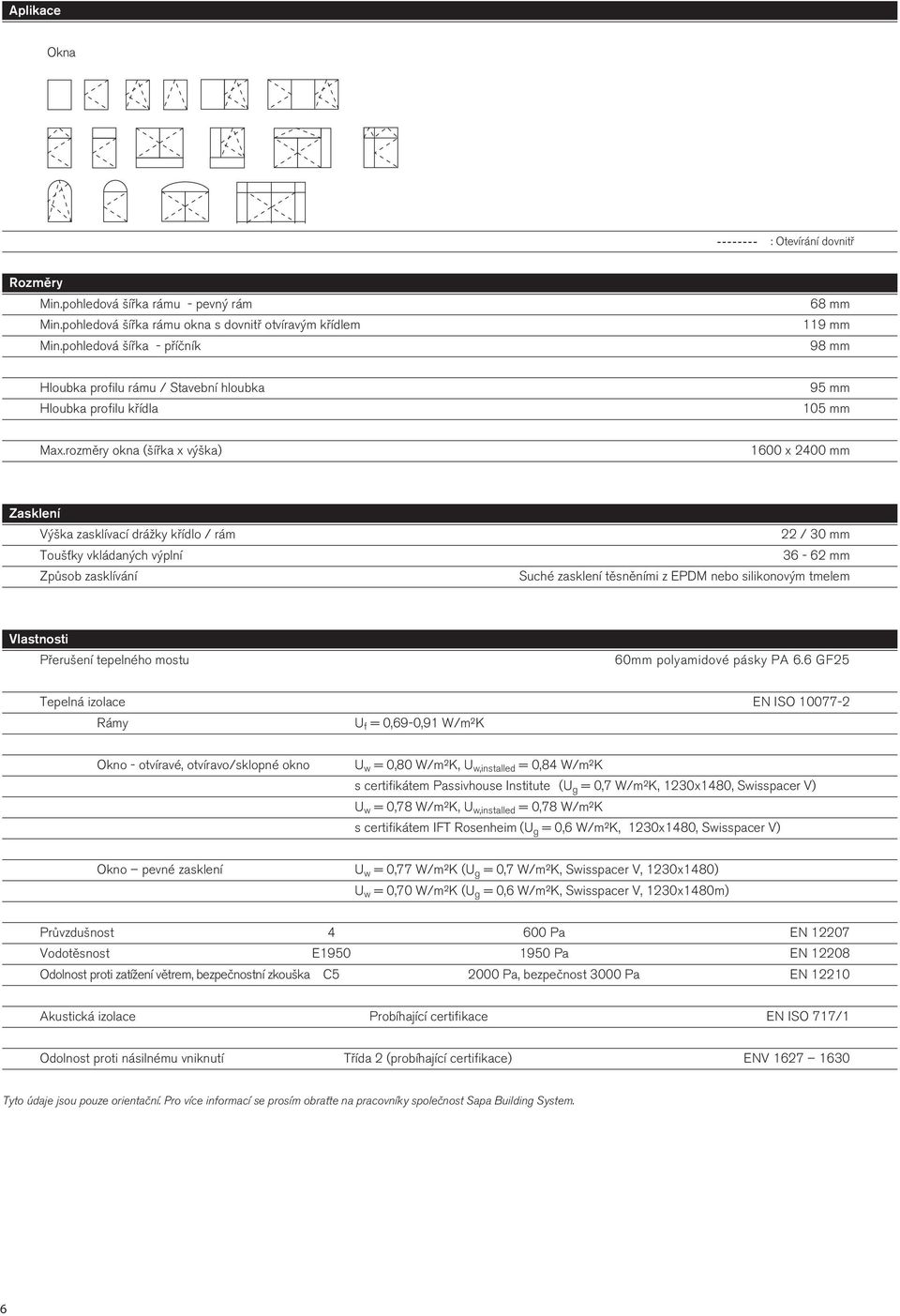

6 Aplikace Okna : Otevírání dovnitř Rozměry Min.pohledová šířka rámu - pevný rám Min.pohledová šířka rámu okna s dovnitř otvíravým křídlem Min.pohledová šířka - příčník 68 mm 119 mm 98 mm Hloubka profilu rámu / Stavební hloubka Hloubka profilu křídla 95 mm 105 mm Max.rozměry okna (šířka x výška) 1600 x 2400 mm Zasklení Výška zasklívací drážky křídlo / rám Toušťky vkládaných výplní Způsob zasklívání 22 / 30 mm mm Suché zasklení těsněními z EPDM nebo silikonovým tmelem Vlastnosti Přerušení tepelného mostu 60mm polyamidové pásky PA 6.6 GF25 Tepelná izolace EN ISO Rámy U f = 0,69-0,91 W/m²K Okno - otvíravé, otvíravo/sklopné okno U w = 0,80 W/m²K, U w,installed = 0,84 W/m²K s certifikátem Passivhouse Institute (U g = 0,7 W/m²K, 1230x1480, Swisspacer V) U w = 0,78 W/m²K, U w,installed = 0,78 W/m²K s certifikátem IFT Rosenheim (U g = 0,6 W/m²K, 1230x1480, Swisspacer V) Okno pevné zasklení U w = 0,77 W/m²K (U g = 0,7 W/m²K, Swisspacer V, 1230x1480) U w = 0,70 W/m²K (U g = 0,6 W/m²K, Swisspacer V, 1230x1480m) Průvzdušnost Pa EN Vodotěsnost E Pa EN Odolnost proti zatížení větrem, bezpečnostní zkouška C Pa, bezpečnost 3000 Pa EN Akustická izolace Probíhající certifikace EN ISO 717/1 Odolnost proti násilnému vniknutí Třída 2 (probíhající certifikace) ENV Tyto údaje jsou pouze orientační. Pro více informací se prosím obraťte na pracovníky společnost Sapa Building System. 6
