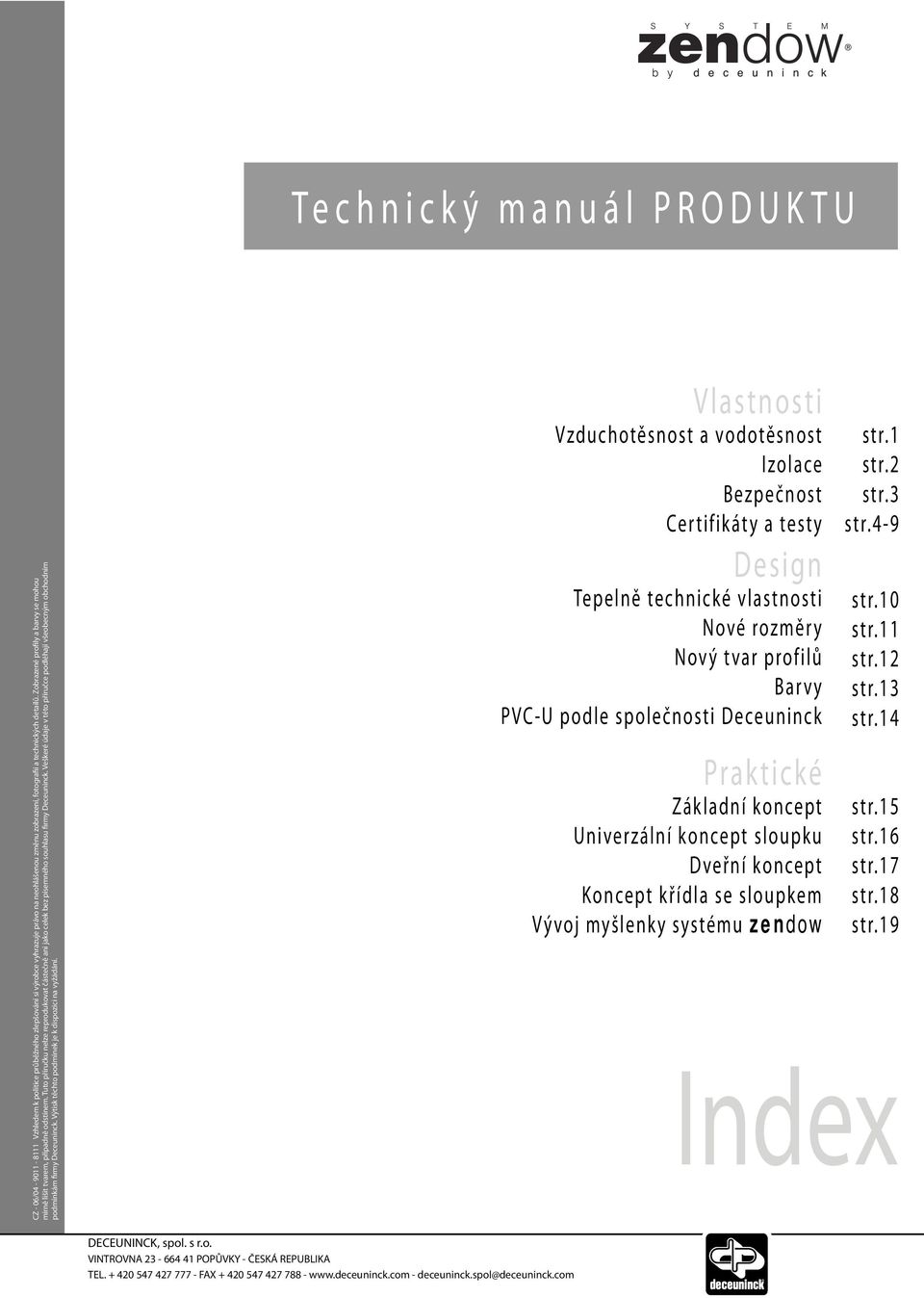

1 Technický manuál PRODUKTU Vzduchotěsnost a vodotěsnost Izolace Bezpečnost Certifikáty a testy Design Tepelně technické vlastnosti Nové rozměry Nový tvar profilů Barvy PVC-U podle společnosti Deceuninck Praktické Základní koncept Univerzální koncept sloupku Dveřní koncept Koncept křídla se sloupkem Vývoj myšlenky systému zendow str.1 str.2 str.3 str.4-9 str.10 str.11 str.12 str.13 str.14 str.15 str.16 str.17 str.18 str.19 Index

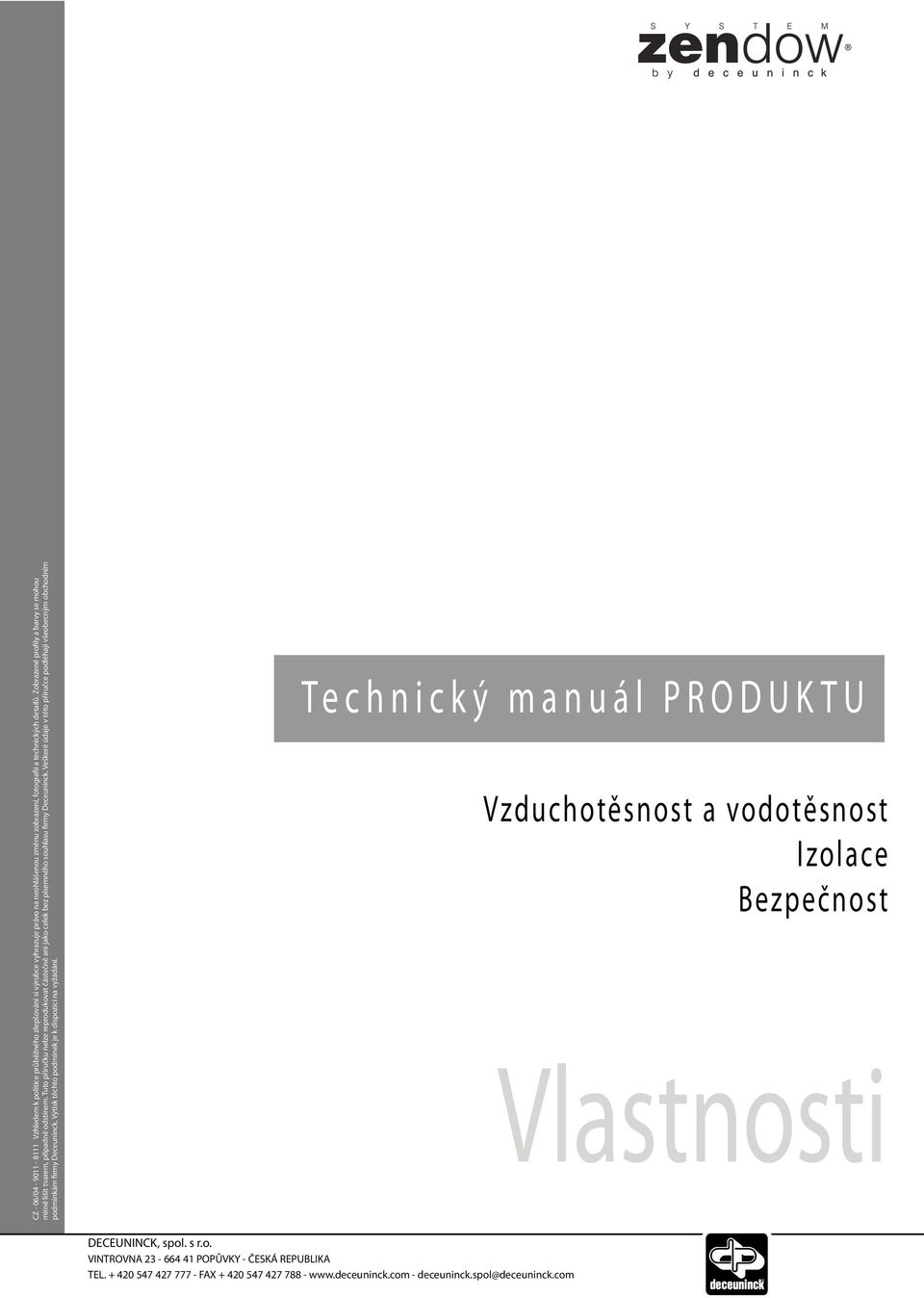

2 Technický manuál PRODUKTU Vzduchotěsnost a vodotěsnost Izolace Bezpečnost

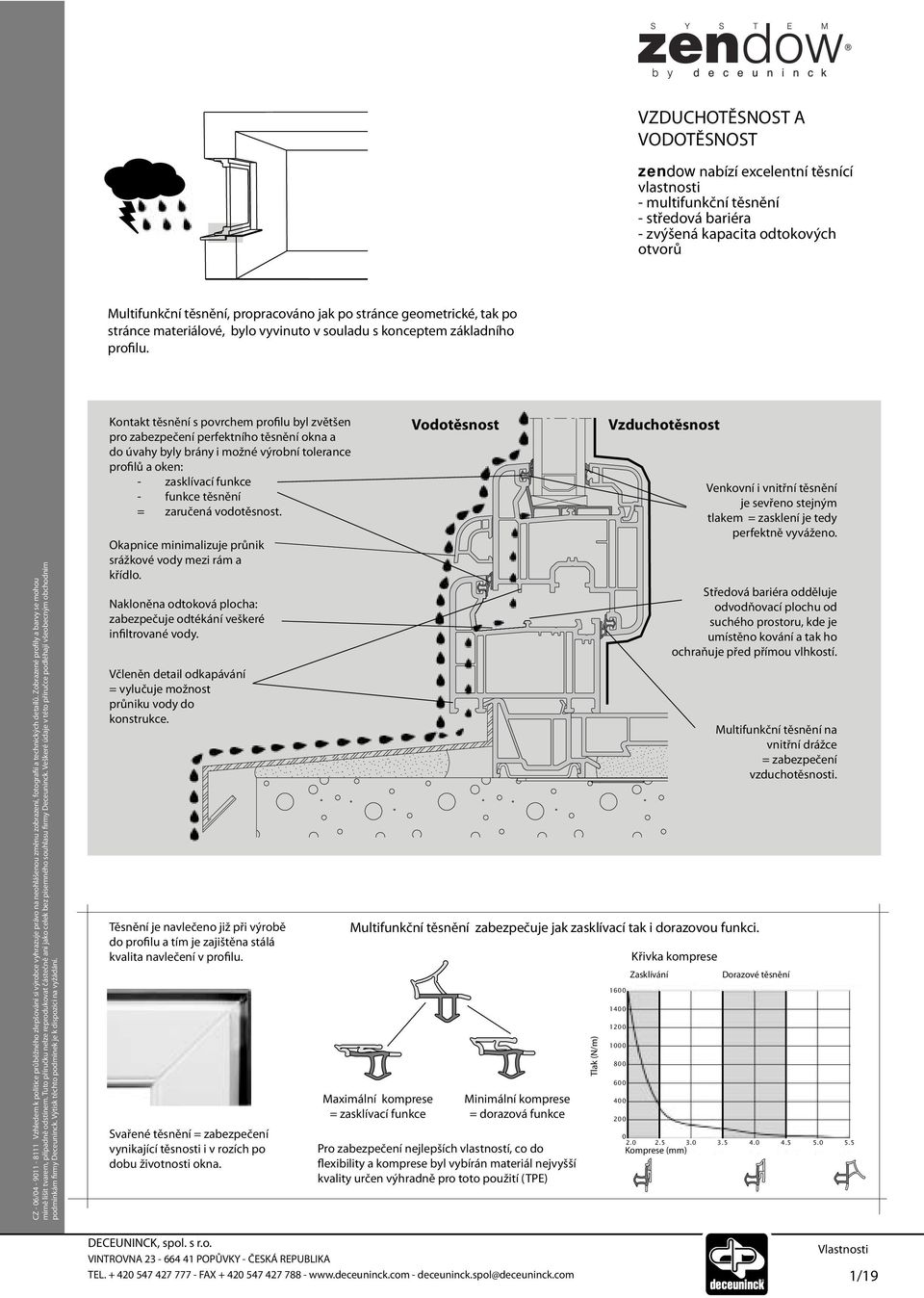

3 VZDUCHOTĚSNOST A VODOTĚSNOST zendow nabízí excelentní těsnící vlastnosti - multifunkční těsnění - středová bariéra - zvýšená kapacita odtokových otvorů Multifunkční těsnění, propracováno jak po stránce geometrické, tak po stránce materiálové, bylo vyvinuto v souladu s konceptem základního profilu. Kontakt těsnění s povrchem profilu byl zvětšen pro zabezpečení perfektního těsnění okna a do úvahy byly brány i možné výrobní tolerance profilů a oken: - zasklívací funkce - funkce těsnění = zaručená vodotěsnost. Okapnice minimalizuje průnik srážkové vody mezi rám a křídlo. Nakloněna odtoková plocha: zabezpečuje odtékání veškeré infiltrované vody. Včleněn detail odkapávání = vylučuje možnost průniku vody do konstrukce. Těsnění je navlečeno již při výrobě do profilu a tím je zajištěna stálá kvalita navlečení v profilu. Svařené těsnění = zabezpečení vynikající těsnosti i v rozích po dobu životnosti okna. Vodotěsnost Vzduchotěsnost Venkovní i vnitřní těsnění je sevřeno stejným tlakem = zasklení je tedy perfektně vyváženo. Středová bariéra odděluje odvodňovací plochu od suchého prostoru, kde je umístěno kování a tak ho ochraňuje před přímou vlhkostí. Multifunkční těsnění zabezpečuje jak zasklívací tak i dorazovou funkci. Maximální komprese = zasklívací funkce Minimální komprese = dorazová funkce Pro zabezpečení nejlepších vlastností, co do flexibility a komprese byl vybírán materiál nejvyšší kvality určen výhradně pro toto použití (TPE) Tlak (N/m) Multifunkční těsnění na vnitřní drážce = zabezpečení vzduchotěsnosti. Křivka komprese Zasklívání Dorazové těsnění Komprese (mm) 1/19

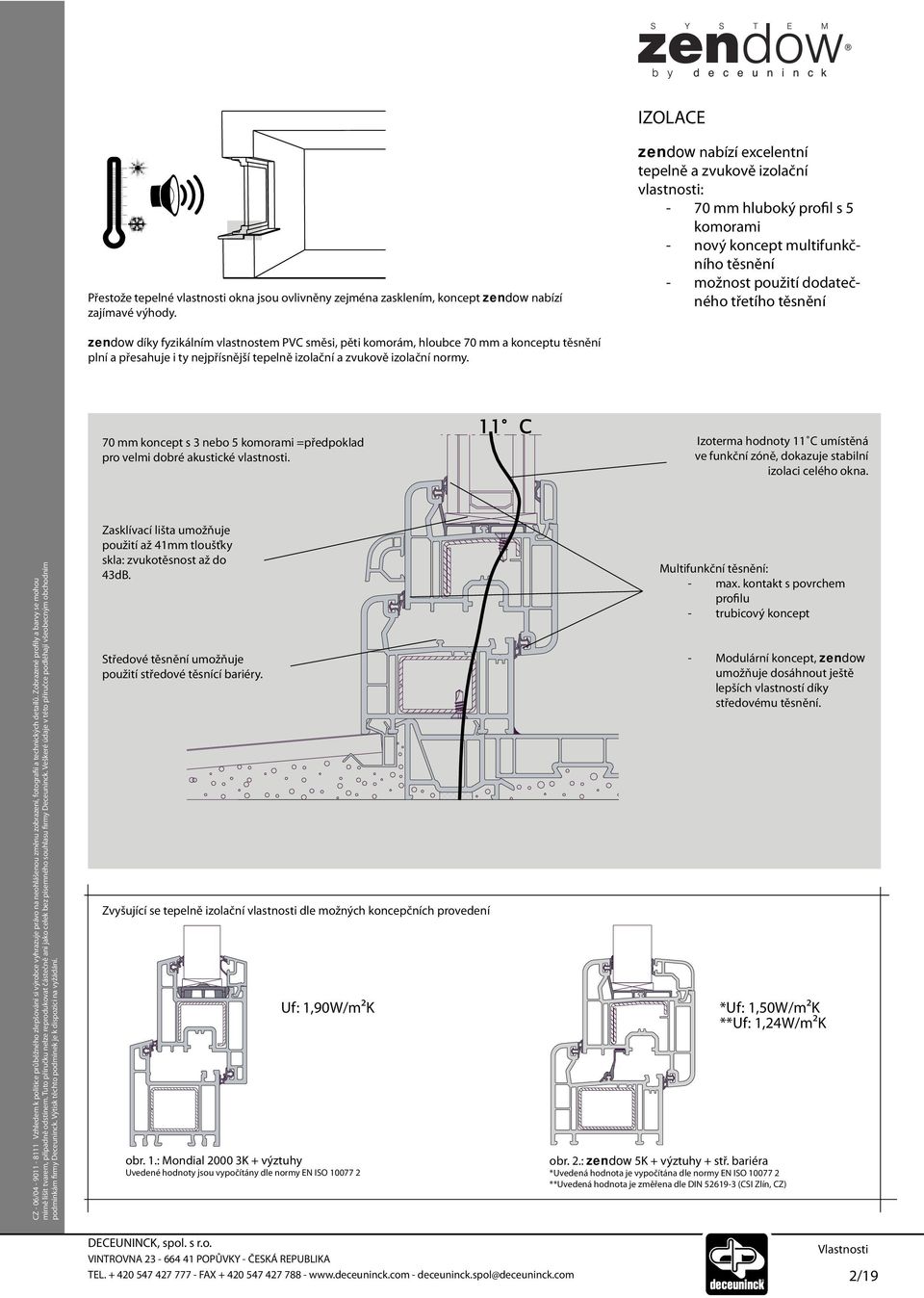

4 IZOLACE Přestože tepelné vlastnosti okna jsou ovlivněny zejména zasklením, koncept zendow nabízí zajímavé výhody. zendow nabízí excelentní tepelně a zvukově izolační vlastnosti: - 70 mm hluboký profil s 5 komorami - nový koncept multifunkčního těsnění - možnost použití dodatečného třetího těsnění zendow díky fyzikálním vlastnostem PVC směsi, pěti komorám, hloubce 70 mm a konceptu těsnění plní a přesahuje i ty nejpřísnější tepelně izolační a zvukově izolační normy. 70 mm koncept s 3 nebo 5 komorami =předpoklad pro velmi dobré akustické vlastnosti. 11 C Izoterma hodnoty 11 C umístěná ve funkční zóně, dokazuje stabilní izolaci celého okna. Zasklívací lišta umožňuje použití až 41mm tloušťky skla: zvukotěsnost až do 43dB. Středové těsnění umožňuje použití středové těsnící bariéry. Zvyšující se tepelně izolační vlastnosti dle možných koncepčních provedení Uf: 1,90W/m²K obr. 1.: Mondial K + výztuhy Uvedené hodnoty jsou vypočítány dle normy EN ISO Multifunkční těsnění: - max. kontakt s povrchem profilu - trubicový koncept - Modulární koncept, zendow umožňuje dosáhnout ještě lepších vlastností díky středovému těsnění. *Uf: 1,50W/m²K **Uf: 1,24W/m²K obr. 2.: zendow 5K + výztuhy + stř. bariéra *Uvedená hodnota je vypočítána dle normy EN ISO **Uvedená hodnota je změřena dle DIN (CSI Zlín, CZ) 2/19

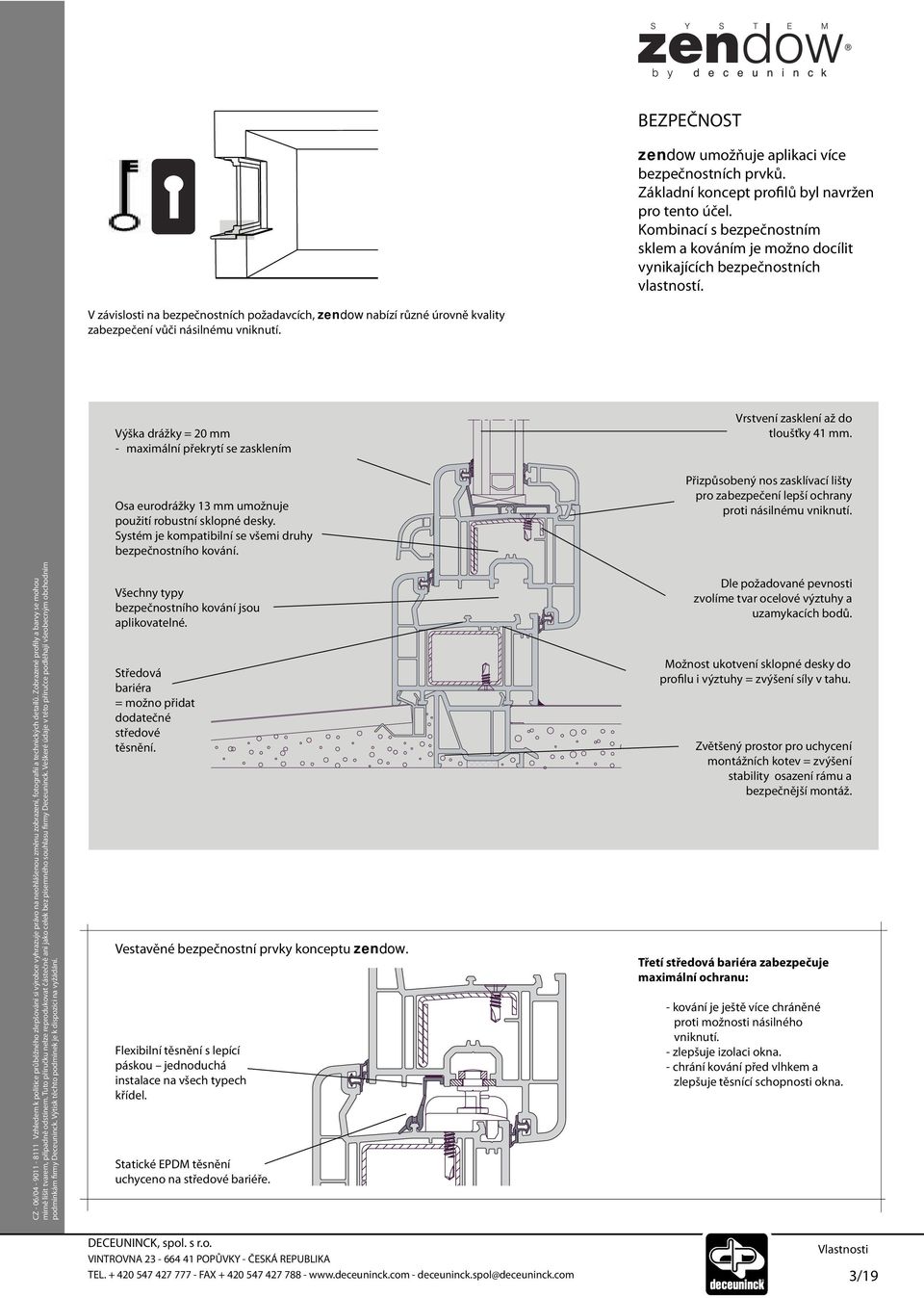

5 BEZPEČNOST zendow umožňuje aplikaci více bezpečnostních prvků. Základní koncept profilů byl navržen pro tento účel. Kombinací s bezpečnostním sklem a kováním je možno docílit vynikajících bezpečnostních vlastností. V závislosti na bezpečnostních požadavcích, zendow nabízí různé úrovně kvality zabezpečení vůči násilnému vniknutí. Výška drážky = 20 mm - maximální překrytí se zasklením Osa eurodrážky 13 mm umožnuje použití robustní sklopné desky. Systém je kompatibilní se všemi druhy bezpečnostního kování. Vrstvení zasklení až do tloušťky 41 mm. Přizpůsobený nos zasklívací lišty pro zabezpečení lepší ochrany proti násilnému vniknutí. Všechny typy bezpečnostního kování jsou aplikovatelné. Středová bariéra = možno přidat dodatečné středové těsnění. Vestavěné bezpečnostní prvky konceptu zendow. Flexibilní těsnění s lepící páskou jednoduchá instalace na všech typech křídel. Statické EPDM těsnění uchyceno na středové bariéře. Dle požadované pevnosti zvolíme tvar ocelové výztuhy a uzamykacích bodů. Možnost ukotvení sklopné desky do profilu i výztuhy = zvýšení síly v tahu. Zvětšený prostor pro uchycení montážních kotev = zvýšení stability osazení rámu a bezpečnější montáž. Třetí středová bariéra zabezpečuje maximální ochranu: - kování je ještě více chráněné proti možnosti násilného vniknutí. - zlepšuje izolaci okna. - chrání kování před vlhkem a zlepšuje těsnící schopnosti okna. 3/19

6 OSV /Z Protokol č. 102/03 MECHANICKÉ ZKOUŠKY DYNAMICKÉ ZKOUŠKY Na základě zkoušek uskutečněných v akreditované zkušebně CSI Zlín a Pavus Praha byl profilový systém Deceuninck zendow označen za vhodný k používání na území České republiky OKNO PLASTOVÉ JEDNOKŘÍDLOVÉ rozměr 1200 x 1500 mm Svěšení - funkce Mechanické zkoušky ČSN Dynamické zkoušky Odolnost proti zatížení větrem Použitá zkušební metoda: ČSN EN ČSN EN třída C5 p 1 =2000Pa; p 2 =1000 Pa; p 3 =3000 Pa Svěšení - trvalá deformace 0,7 mm 0,10 mm Odolnost proti statickému kroucení - funkce DIN Odolnost omezovačů otevírání - funkce DIN Použitá zkušební metoda:en čelní průhyb : <(délka/300)tj. <2,3 mm 0,85 mm - průhyb skla : (DIN ) <8,0 mm 8,42 mm - funkce : - uzavření a porušení : Průvzdušnost do 600 Pa ČSN EN Požadavky pro třídu 4 : Q L,100.N: 0,75 m 3 /h.m Q A,100.N: 3 m 3 /h.m 2 i LV.10 4 do klimatizovaných prostor: <0,1 m 2 s -1 Pa -0,67 (ČSN ) Použitá zkušební metoda: ČSN EN 1026 Třída 4 Q L,100.N: 0,15 Q A,100.N: 0,45 i LV.10 4 do klimatizovaných prostor:0,02 Průvzdušnost do 1000 Pa ČSN : i LV.10 4 budovy nad 20 m <0,3 m 2 s -1 Pa -0,67 Použitá zkušební metoda: ČSN EN ,27 mm Vodotěsnost bez průniku vody ČSN EN : třída 9A do 600 Pa třída E1050: do 1050 Pa Použitá zkušební metoda: ČSN EN Pa 4/19

7 OSV /Z Protokoly č. 148/03, 149/03, 218/03 Pr TEPELNĚ TECHNICKÉ ZKOUŠKY AKUSTICKÉ ZKOUŠKY ZKOUŠKY HOŘLAVOSTI Na základě zkoušek uskutečněných v akreditované zkušebně CSI Zlín a Pavus Praha byl profilový systém Deceuninck zendow označen za vhodný k používání na území České republiky OKNO PLASTOVÉ JEDNOKŘÍDKLOVÉ rozměr 1200 x 1500 mm Akustické zkoušky: Vzduchová neprůzvučnost: použitá skla: F4-16-F4 F6-22-F6 GH11(6/1/4)-22-F8 Tepelně technické zkoušky ČSN kategorie až 4 R w (40 44 db) F4-16-F4 : R w = 32 db Součinitel prostupu tepla oknem U w (použité sklo U g = 1,1 W.m -2 K -1 ) Použitá zkušební metoda: ČSN EN ISO ,33 W.m -2 K -1 : 1,8 W.m -2 K -1 ČSN pro oblast 15 C Součinitel prostupu tepla rámu (rám + křídlo) Uf ČSN pro oblast 15 C Použitá zkušební metoda: DIN ,24 W. m -2 K -1 : 2,0 W.m -2 K -1 Zkoušky hořlavosti Zkouška stanovení stupně hořlavosti PVC profilů Deceuninck zendow Použitá zkušební metoda: ČSN Q = 123,6 Nesnadno hořlavá Označení B F6-22-F6: R w = 36 db GH11(6/1/4)-22-F8 : R w = 43 db 5/19

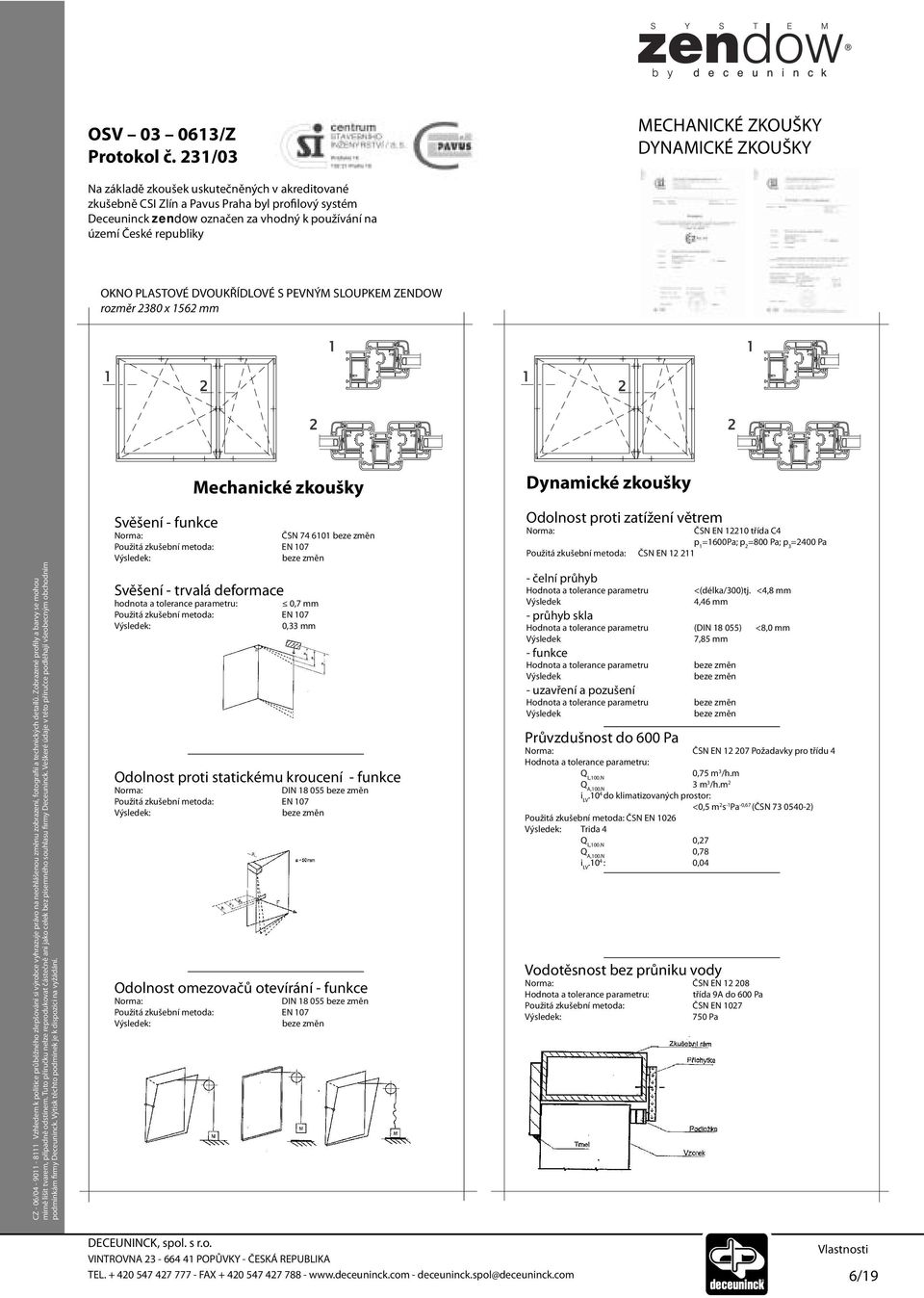

8 OSV /Z Protokol č. 231/03 MECHANICKÉ ZKOUŠKY DYNAMICKÉ ZKOUŠKY Na základě zkoušek uskutečněných v akreditované zkušebně CSI Zlín a Pavus Praha byl profilový systém Deceuninck zendow označen za vhodný k používání na území České republiky OKNO PLASTOVÉ DVOUKŘÍDLOVÉ S PEVNÝM SLOUPKEM ZENDOW rozměr 2380 x 1562 mm Svěšení - funkce Mechanické zkoušky ČSN Svěšení - trvalá deformace hodnota a tolerance parametru: 0,7 mm 0,33 mm Odolnost proti statickému kroucení - funkce DIN Odolnost omezovačů otevírání - funkce DIN Dynamické zkoušky Odolnost proti zatížení větrem ČSN EN třída C4 p 1 =1600Pa; p 2 =800 Pa; p 3 =2400 Pa Použitá zkušební metoda: ČSN EN čelní průhyb <(délka/300)tj. <4,8 mm 4,46 mm - průhyb skla (DIN ) <8,0 mm 7,85 mm - funkce - uzavření a pozušení Průvzdušnost do 600 Pa ČSN EN Požadavky pro třídu 4 : Q L,100.N 0,75 m 3 /h.m Q A,100.N 3 m 3 /h.m 2 i LV.10 4 do klimatizovaných prostor: <0,5 m 2 s -1 Pa -0,67 (ČSN ) Použitá zkušební metoda: ČSN EN 1026 Trida 4 Q L,100.N 0,27 Q A,100.N 0,78 i LV.10 4 : 0,04 Vodotěsnost bez průniku vody ČSN EN : třída 9A do 600 Pa Použitá zkušební metoda: ČSN EN Pa 6/19

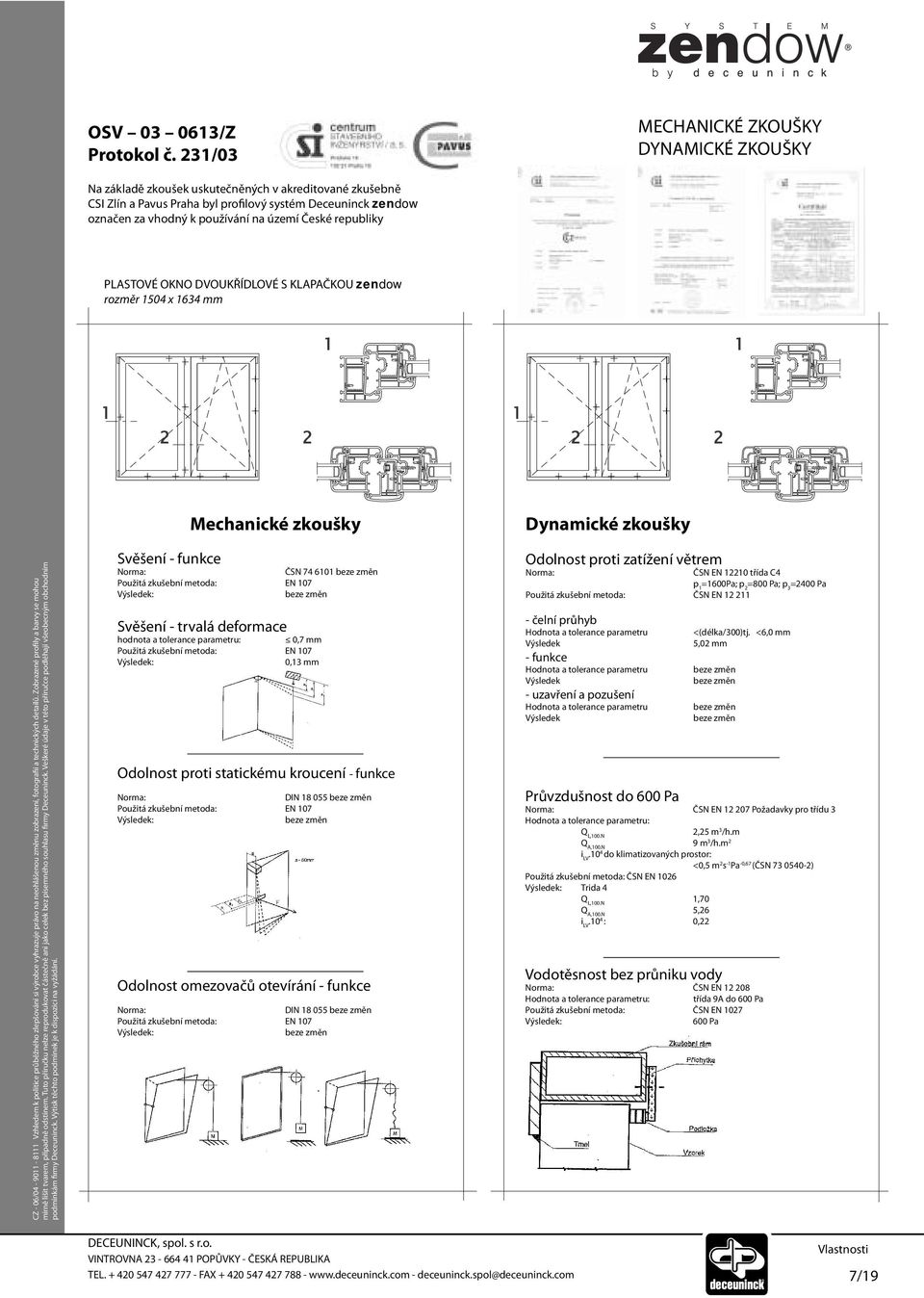

9 OSV /Z Protokol č. 231/03 MECHANICKÉ ZKOUŠKY DYNAMICKÉ ZKOUŠKY Na základě zkoušek uskutečněných v akreditované zkušebně CSI Zlín a Pavus Praha byl profilový systém Deceuninck zendow označen za vhodný k používání na území České republiky PLASTOVÉ OKNO DVOUKŘÍDLOVÉ S KLAPAČKOU zendow rozměr 1504 x 1634 mm Mechanické zkoušky Dynamické zkoušky Svěšení - funkce ČSN Svěšení - trvalá deformace hodnota a tolerance parametru: 0,7 mm 0,13 mm Odolnost proti statickému kroucení - funkce DIN Odolnost omezovačů otevírání - funkce DIN Odolnost proti zatížení větrem ČSN EN třída C4 p 1 =1600Pa; p 2 =800 Pa; p 3 =2400 Pa Použitá zkušební metoda: ČSN EN čelní průhyb - funkce - uzavření a pozušení <(délka/300)tj. <6,0 mm 5,02 mm Průvzdušnost do 600 Pa ČSN EN Požadavky pro třídu 3 : Q L,100.N 2,25 m 3 /h.m Q A,100.N 9 m 3 /h.m 2 i LV.10 4 do klimatizovaných prostor: <0,5 m 2 s -1 Pa -0,67 (ČSN ) Použitá zkušební metoda: ČSN EN 1026 Trida 4 Q L,100.N 1,70 Q A,100.N 5,26 i LV.10 4 : 0,22 Vodotěsnost bez průniku vody ČSN EN : třída 9A do 600 Pa Použitá zkušební metoda: ČSN EN Pa 7/19

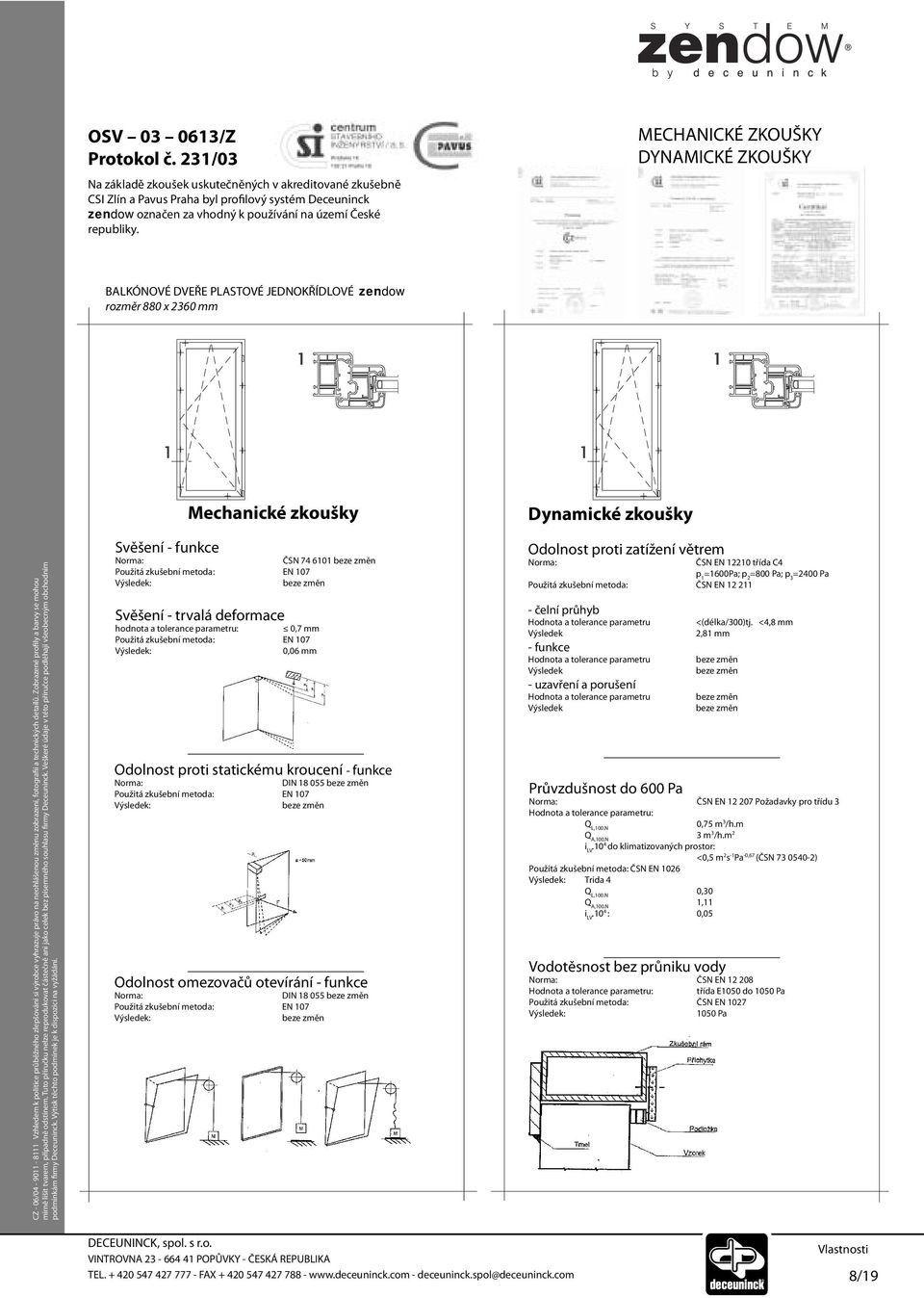

10 OSV /Z Protokol č. 231/03 Na základě zkoušek uskutečněných v akreditované zkušebně CSI Zlín a Pavus Praha byl profilový systém Deceuninck zendow označen za vhodný k používání na území České republiky. MECHANICKÉ ZKOUŠKY DYNAMICKÉ ZKOUŠKY BALKÓNOVÉ DVEŘE PLASTOVÉ JEDNOKŘÍDLOVÉ zendow rozměr 880 x 2360 mm Mechanické zkoušky Dynamické zkoušky Svěšení - funkce ČSN Svěšení - trvalá deformace hodnota a tolerance parametru: 0,7 mm 0,06 mm Odolnost proti statickému kroucení - funkce DIN Odolnost omezovačů otevírání - funkce DIN Odolnost proti zatížení větrem ČSN EN třída C4 p 1 =1600Pa; p 2 =800 Pa; p 3 =2400 Pa Použitá zkušební metoda: ČSN EN čelní průhyb - funkce - uzavření a porušení <(délka/300)tj. <4,8 mm 2,81 mm Průvzdušnost do 600 Pa ČSN EN Požadavky pro třídu 3 : Q L,100.N 0,75 m 3 /h.m Q A,100.N 3 m 3 /h.m 2 i LV.10 4 do klimatizovaných prostor: <0,5 m 2 s -1 Pa -0,67 (ČSN ) Použitá zkušební metoda: ČSN EN 1026 Trida 4 Q L,100.N 0,30 Q A,100.N 1,11 i LV.10 4 : 0,05 Vodotěsnost bez průniku vody ČSN EN : třída E1050 do 1050 Pa Použitá zkušební metoda: ČSN EN Pa 8/19

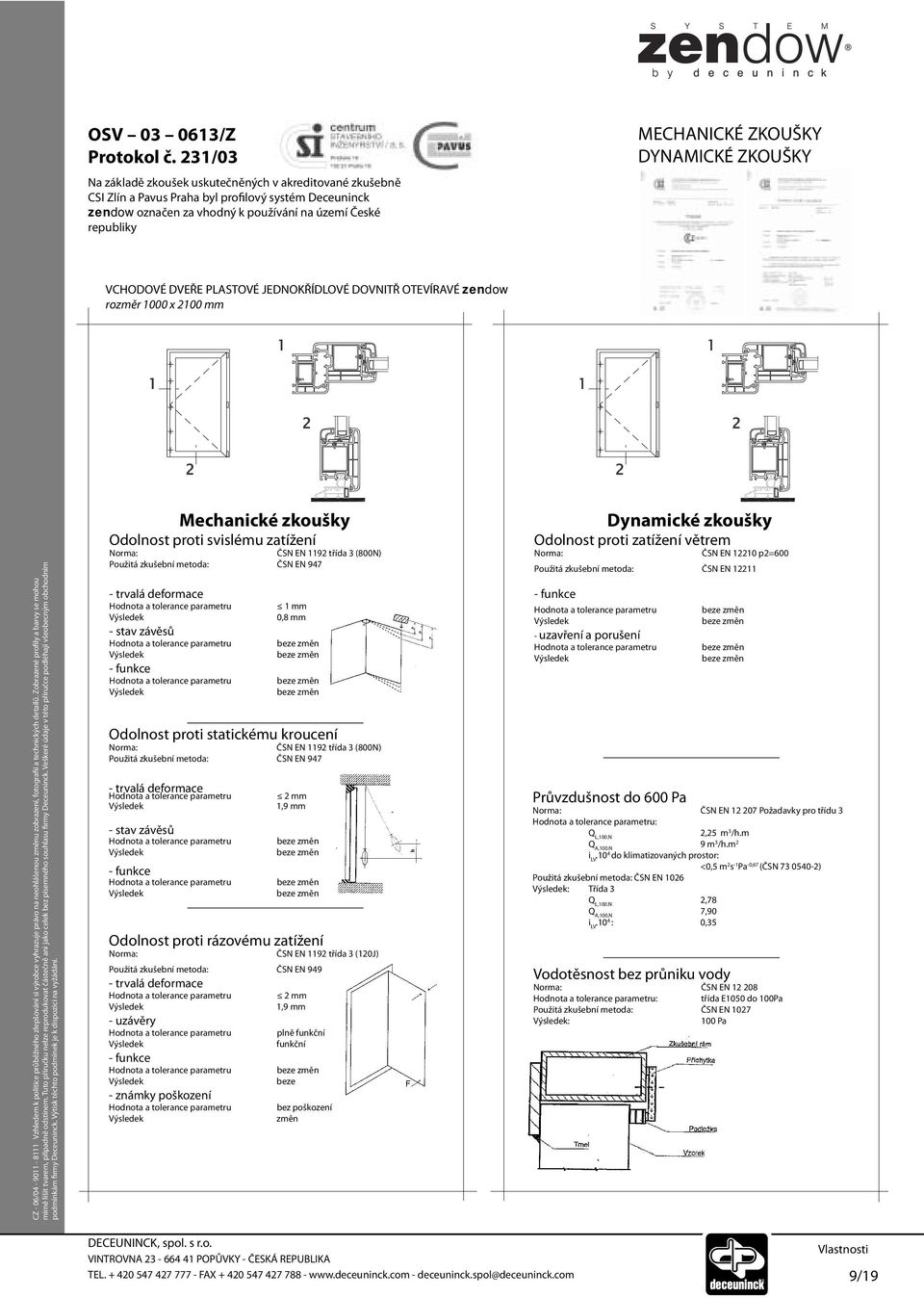

11 OSV /Z Protokol č. 231/03 Na základě zkoušek uskutečněných v akreditované zkušebně CSI Zlín a Pavus Praha byl profilový systém Deceuninck zendow označen za vhodný k používání na území České republiky MECHANICKÉ ZKOUŠKY DYNAMICKÉ ZKOUŠKY VCHODOVÉ DVEŘE PLASTOVÉ JEDNOKŘÍDLOVÉ DOVNITŘ OTEVÍRAVÉ zendow rozměr 1000 x 2100 mm Mechanické zkoušky Odolnost proti svislému zatížení ČSN EN 1192 třída 3 (800N) Použitá zkušební metoda: ČSN EN trvalá deformace - stav závěsů - funkce 1 mm 0,8 mm Odolnost proti statickému kroucení ČSN EN 1192 třída 3 (800N) Použitá zkušební metoda: ČSN EN trvalá deformace - stav závěsů - funkce 2 mm 1,9 mm Odolnost proti rázovému zatížení ČSN EN 1192 třída 3 (120J) Použitá zkušební metoda: ČSN EN trvalá deformace 2 mm 1,9 mm - uzávěry plně funkční funkční - funkce beze - známky poškození bez poškození změn Dynamické zkoušky Odolnost proti zatížení větrem ČSN EN p2=600 Použitá zkušební metoda: ČSN EN funkce - uzavření a porušení Průvzdušnost do 600 Pa ČSN EN Požadavky pro třídu 3 : Q L,100.N 2,25 m 3 /h.m Q A,100.N 9 m 3 /h.m 2 i LV.10 4 do klimatizovaných prostor: <0,5 m 2 s -1 Pa -0,67 (ČSN ) Použitá zkušební metoda: ČSN EN 1026 Třída 3 Q L,100.N 2,78 Q A,100.N 7,90 i LV.10 4 : 0,35 Vodotěsnost bez průniku vody ČSN EN : třída E1050 do 100Pa Použitá zkušební metoda: ČSN EN Pa 9/19

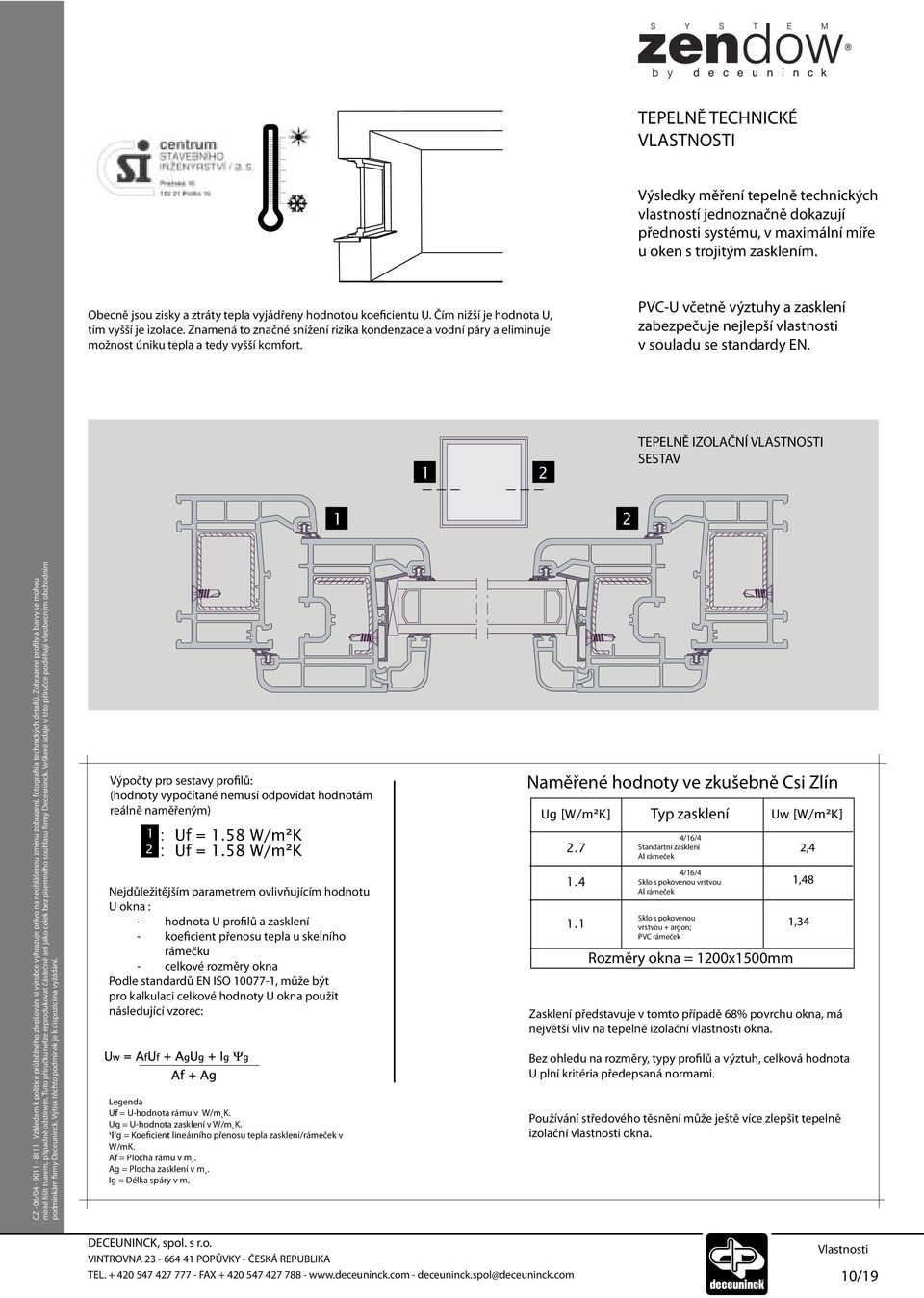

12 TEPELNĚ TECHNICKÉ VLASTNOSTI Výsledky měření tepelně technických vlastností jednoznačně dokazují přednosti systému, v maximální míře u oken s trojitým zasklením. Obecně jsou zisky a ztráty tepla vyjádřeny hodnotou koeficientu U. Čím nižší je hodnota U, tím vyšší je izolace. Znamená to značné snížení rizika kondenzace a vodní páry a eliminuje možnost úniku tepla a tedy vyšší komfort. PVC-U včetně výztuhy a zasklení zabezpečuje nejlepší vlastnosti v souladu se standardy EN. 1 2 TEPELNĚ IZOLAČNÍ VLASTNOSTI SESTAV 1 2 Výpočty pro sestavy profilů: (hodnoty vypočítané nemusí odpovídat hodnotám reálně naměřeným) 1 2 : Uf = 1.58 W/m²K : Uf = 1.58 W/m²K Nejdůležitějším parametrem ovlivňujícím hodnotu U okna : - hodnota U profilů a zasklení - koeficient přenosu tepla u skelního rámečku - celkové rozměry okna Podle standardů EN ISO , může být pro kalkulaci celkové hodnoty U okna použit následující vzorec: Legenda Uf = U-hodnota rámu v W/m K. Ug = U-hodnota zasklení v W/m K. Ψg = Koeficient lineárního přenosu tepla zasklení/rámeček v W/mK. Af = Plocha rámu v m. Ag = Plocha zasklení v m. Ig = Délka spáry v m. Naměřené hodnoty ve zkušebně Csi Zlín Ug [W/m²K] Typ zasklení 4/16/4 Standartní zasklení Al rámeček 4/16/4 Sklo s pokovenou vrstvou Al rámeček Sklo s pokovenou vrstvou + argon; PVC rámeček Rozměry okna = 1200x1500mm Uw [W/m²K] Zasklení představuje v tomto případě 68% povrchu okna, má největší vliv na tepelně izolační vlastnosti okna. Bez ohledu na rozměry, typy profilů a výztuh, celková hodnota U plní kritéria předepsaná normami. Používání středového těsnění může ještě více zlepšit tepelně izolační vlastnosti okna. 2,4 1,48 1,34 10/19

13 Technický manuál PRODUKTU Nové rozměry Nový tvar profilů Barvy PVC-U podle Deceuninck Design

14 NOVÉ ROZMĚRY Okno, jako důležitý prvek stavby významně přispívá k celkovému estetickému vzhledu. Co se týče konečného vzhledu budovy, nejvýrazněji je ovlivňován rozměry a celkovou kompozicí oken. Díky hloubce profilu 70 mm byly křivky viditelnosti zmenšeny na minimum. Jinými slovy, zendow plně vyhovuje proporcím každé stavby. Systém zendow je navržen tak, aby byl v souladu s pravidly zlatého řezu. Díky přizpůsobivé profilové řadě neexistují žádné omezení v produkci jakéhokoli typu okenního dílu. Přestože přizpůsobováním celého systému byly křivky viditelnosti minimalizovány pořád ještě berou v úvahu: požadavky na kování 2. požadavky na montáž 1. Široká řada křídel umožňuje použití všech typů standardního kování (hloubku zámků). Taktéž tuhost profilu, je více než vhodná pro výrobu všech i ekonomických typů oken. Vnější rozměry = vnitřní rozměry. Souměrný stejný tvar zasklívacích i kovacích drážek působí identickým dojmem zevnitř i zvenku. 2. * Jedna z variant osazení rámů ve stavbě. Subtilnost profilu je maximální. Nicméně, vždy se berou v úvahu povrchy na montáž (závěsy, kloubové závěsy, překryv, mezery pro dokončovací profily, omítku, atd.) Tuhost profilu udává dimenze systému zendow. 70 mm je ideální řešení pro: - dosažení větší tuhosti při zatížení tlakem větru - maximální subtilnost všech profilů na minimum Design 11/19

15 R8 R8 Jednoduché, ale přesto pozoruhodné = neutrální design =diskrétní konečná úprava NOVÝ TVAR PROFILŮ Geometrie je jednoduchá, jednoduše zapadá do všech stavebních stylů a konečných úprav, od současných po klasické, od nových budov po rekonstrukce. = nenápadné spoje Navíc, široká řada dokončovacích profilů vytváří maximální možnosti pro vytvoření jedinečného designu. 5 5 Okno chameleón, zendow má jednoduchý, ale přesto pozoruhodný design, který plní požadavky posledních trendů. Moderní Retro Standard od nejnápadnějšího......po nejdekorativnější......aby vyhověl každému vkusu... Je možno použít různé sloupky, venkovní i vnější dokončovací profily, mřížky, okapnice, atd.... Design 12/19

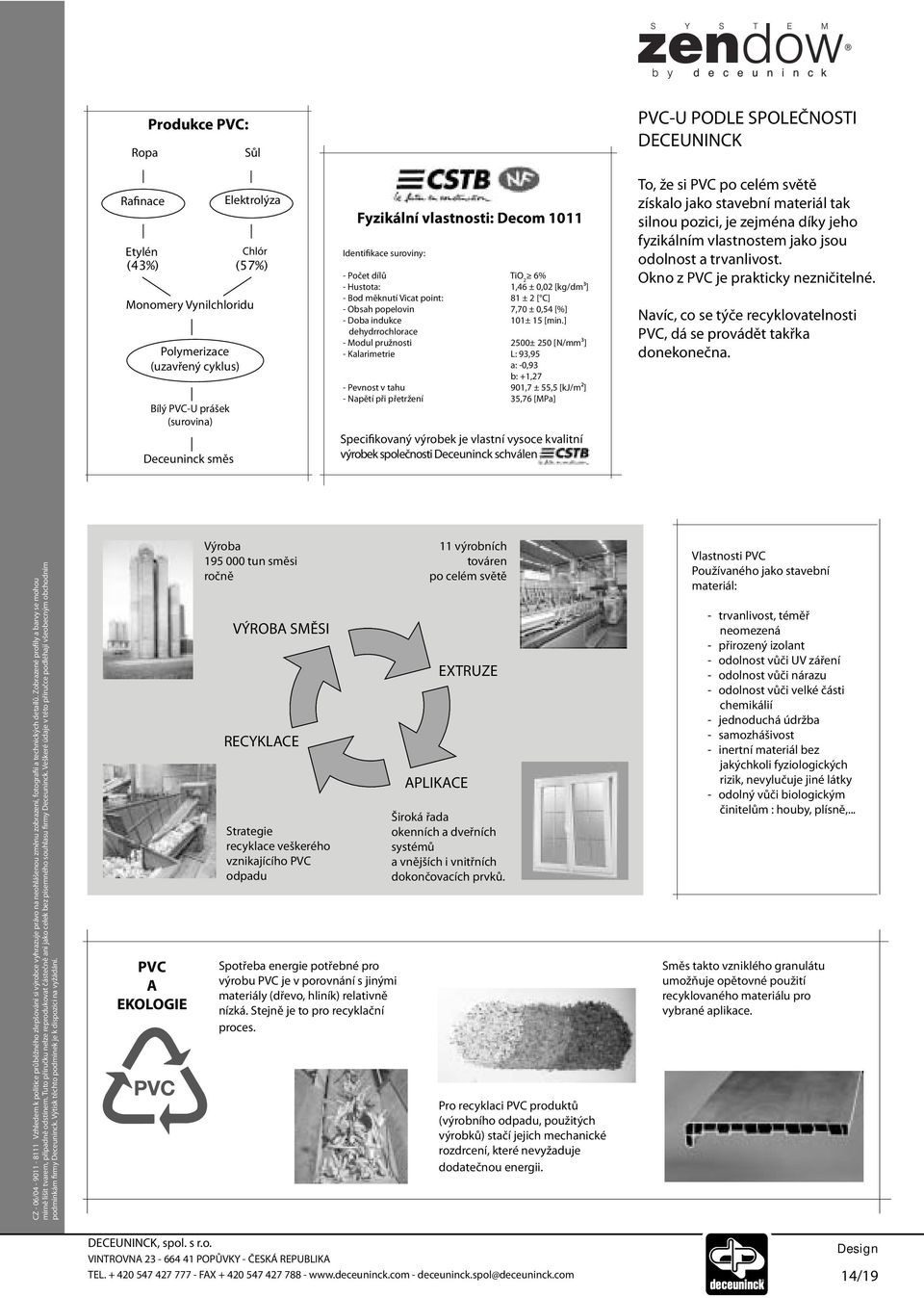

16 Ropa Rafinace Produkce PVC: Sůl Elektrolýza Etylén Chlór (43%) (57%) Monomery Vynilchloridu Polymerizace (uzavřený cyklus) Bílý PVC-U prášek (surovina) Deceuninck směs Fyzikální vlastnosti: Decom 1011 Identifikace suroviny: - Počet dílů TiO 2 6% - Hustota: 1,46 ± 0,02 [kg/dm³] - Bod měknutí Vicat point: 81 ± 2 [ C] - Obsah popelovin 7,70 ± 0,54 [%] - Doba indukce 101± 15 [min.] dehydrrochlorace - Modul pružnosti 2500± 250 [N/mm³] - Kalarimetrie L: 93,95 a: -0,93 b: +1,27 - Pevnost v tahu 901,7 ± 55,5 [kj/m²] - Napětí při přetržení 35,76 [MPa] Specifikovaný výrobek je vlastní vysoce kvalitní výrobek společnosti Deceuninck schválen PVC-U PODLE SPOLEČNOSTI DECEUNINCK To, že si PVC po celém světě získalo jako stavební materiál tak silnou pozici, je zejména díky jeho fyzikálním vlastnostem jako jsou odolnost a trvanlivost. Okno z PVC je prakticky nezničitelné. Navíc, co se týče recyklovatelnosti PVC, dá se provádět takřka donekonečna. PVC A EKOLOGIE Výroba tun směsi ročně VÝROBA SMĚSI RECYKLACE Strategie recyklace veškerého vznikajícího PVC odpadu Spotřeba energie potřebné pro výrobu PVC je v porovnání s jinými materiály (dřevo, hliník) relativně nízká. Stejně je to pro recyklační proces. 11 výrobních továren po celém světě APLIKACE EXTRUZE Široká řada okenních a dveřních systémů a vnějších i vnitřních dokončovacích prvků. Pro recyklaci PVC produktů (výrobního odpadu, použitých výrobků) stačí jejich mechanické rozdrcení, které nevyžaduje dodatečnou energii. PVC Používaného jako stavební materiál: - trvanlivost, téměř neomezená - přirozený izolant - odolnost vůči UV záření - odolnost vůči nárazu - odolnost vůči velké části chemikálií - jednoduchá údržba - samozhášivost - inertní materiál bez jakýchkoli fyziologických rizik, nevylučuje jiné látky - odolný vůči biologickým činitelům : houby, plísně,... Směs takto vzniklého granulátu umožňuje opětovné použití recyklovaného materiálu pro vybrané aplikace. Design 14/19

17 Technický manuál PRODUKTU Základní koncept Univerzální koncept sloupku Dveřní koncept Vývoj myšlenky systému zendow Praktické

18 ZÁKLADNÍ KONCEPT zendow byl vyvinut v souladu s potřebami trhu: Design Izolace Bezpečnost Komfort Cena Jednoduchost výroby Montáž atd. Ponětí zendow je výsledkem hloubkové a komplexní studie, ze které vyplynuli 3 základní principy, stejně důležité pro splnění všech podmínek: - optimalizace konceptu - symetrie - hloubka profilu 70 mm. Optimalizace konceptu ve všech aspektech funkčnosti: = standardizace do nejmenších detailů. Sestavování do modulárních profilových sekcí = sestavení všech typů hlavních profilů. Výsledkem víceúčelnosti a efektivní standardizace zendow spojuje pozitiva optimálních řešení. Sestavení víceúčelových profilů (křidlo/sloupek) = použitím víceúčelových profilů je zajištěna celková symetrie daného konceptu. Hloubka 70 mm byla logickým závěrem a jediným řešením, neboť toto je jediný možný rozměr, který vyhovuje všem kladeným podmínkám. TEPLO Vícekomorový koncept: 5 komor jako standard, 3 komory jsou možné. EFEKTIVNOST Zvětšená komora pro výztuhu: maximální tuhost včleněna do konceptu výztuhy. TUHOST Hloubka 70 mm a zvýšená tuhost, subtilnost PVC může být maximální. AKUSTIKA Zvětšení prostoru pro zasklení umožňuje montáž skla (výplní) až do 41mm. Praktické 15/19

19 UNIVERZÁLNÍ KONCEPT SLOUPKU 80 Nezávisle od celkových rozměrů nebo typu okna, koncept s 80 mm sloupky je optimálním řešením pro 95% všech případů. Univerzální šířka 80 mm pro všechny standardní sloupky je ideálním rozměrem, použitelným pro všechny typy oken, nezávisle od jejich celkových rozměrů. Uskutečnitelné pro širokou řadu ocelových výztuží. Navíc, koncept je vypracován, aby zajistil perfektní řešení v případě spojování sloupků do jiných profilů, a také pro případ sestavování novým (nejmodernějším) mechanickým spojem. Jedna jediná dimenze 3 řešení 6 úrovní tuhosti 80 NAPOJENÍ SLOUPKU V JINÝCH ÚHLECH Nylonový blok je řešením pro napojení sloupku pod jiným než pravým úhlem. Typické použití je u vchodových dveří. MECHANICKÉ SPOJENÍ STANDARTNÍ VERZE Sestavování pomocí mechanického spoje je řešení ekvivalentní svařování. Jak v pevnosti tak i v tuhosti spojení. - Pevnost spoje - Tuhost spojení docílení spojení výztuží sloupku a rámu (křídla)+ geometrie ofrézování zajišťuje zvýšenou tuhost - Koncept je použitelný i pro křížové spojení. Praktické 16/19

20 DVEŘNÍ KONCEPT Prvním krokem k vylepšení dveřního konceptu je hloubka profilu 70 mm. Navíc, přemístění vnitřních stěn dává vznik novému konceptu, vytvořenému tak, aby zajistil maximální možnou pevnost dveří. Když vezmeme do úvahy velké rozměry, hmotnost a frekventované použití dveří, je nutné promyslet do důsledků pevný a přiměřený koncept dveří. Koncept dveří byl tedy kompletně přepracován tak, aby plnil požadavky na něj kladené. Také je možné nainstalovat všechny typy kování se zámky až do hloubky 40 mm. Navařená trubková výztuha 45x45x2 mm Výška křídla: 112 mm = Umožňuje montáž všech typů standardních a bezpečnostních zámků. = Výztuha o rozměru 45x45x2, s perforováním pro nejběžnější typy zámků. = Mouhou být použity zámky s hloubkou až 40 mm. Dveřní koncept v detailu Upevnění pantu šroubem přímo do ocelové výztuhy. Horizontální řez Možno použít zámky s hloubkou 35 mm nebo 40 mm. Založeno na 3-komorovém konceptu. Otvírání ven Dveře s výškou do 2m30 garantují perfektní funkčnost provedení. Zasklívací drážka umožňuje sílu zasklení až do 41mm. Pro zvýšení tuhosti dveří a zavírání můžete použít navařitelné rohové spojky. Vertikální řez Otvírání dovnitř Praktické 17/19

21 KONCEPT KŘÍDLA SE SLOUPKEM Vedle standardního konceptu otvíravého okna s falešným sloupkem, zendow nabízí kompletní řadu profilů, sloupků, křídel se sloupky, a to vše pro maximální subtilnost středové sekce v porovnání s falešným sloupkem. Celková pohledová šířka křídel je určena: - typem kování (šířkou zámků) - požadavky na statiku založeny na max. zatížení tlakem větru - typem okna a jeho rozměry Výběrem konceptu křídla se sloupkem může být v středové sekci dosaženo zeštíhlení až o 17%- 22%. Nicméně, je dosaženo stejné tvrdosti jako u standardního konceptu s falešným sloupkem pro 5 komorová křídla. Hloubka = 7,5 mm Hloubka = 15 mm Hloubka = 25/28 mm 116 mm (-22%) 148 mm 132 mm (-20%) 164 mm 160 mm (-17%) 192 mm Estetické řešení s malými změnami při výrobě, ale časově a ekonomicky nenáročné v porovnání se standardním otvíravým konceptem. Dodatečné sfrézování křídla je nezbytné pro perfektní těsnost ve spojení s krytkou. universální řešení Standardní otvíravě sklopné kování. Dokončování je provedeno ukončovacími krytkami. Praktické 18/19

22 VÝVOJ MYŠLENKY SYSTÉMU ZENDOW zendow zůstává kompatibilní se všemi ostatními systémy Deceuninck: - okenní systémy - ploty - obklady - atd. - obklady stěn - obklad okapů a říms - vnitřní obklady - obložení dveřního ostění - dveřní výplně (duté extrudované nebo pěnové profily) - posuvný systém - zimní zahrady - fasádní obklady - storbox nadokenní rolety - okenice - oplocení - atd. Praktické 19/19
