Specifikace přístrojů pro laboratoř katalyzátorů

Transkript

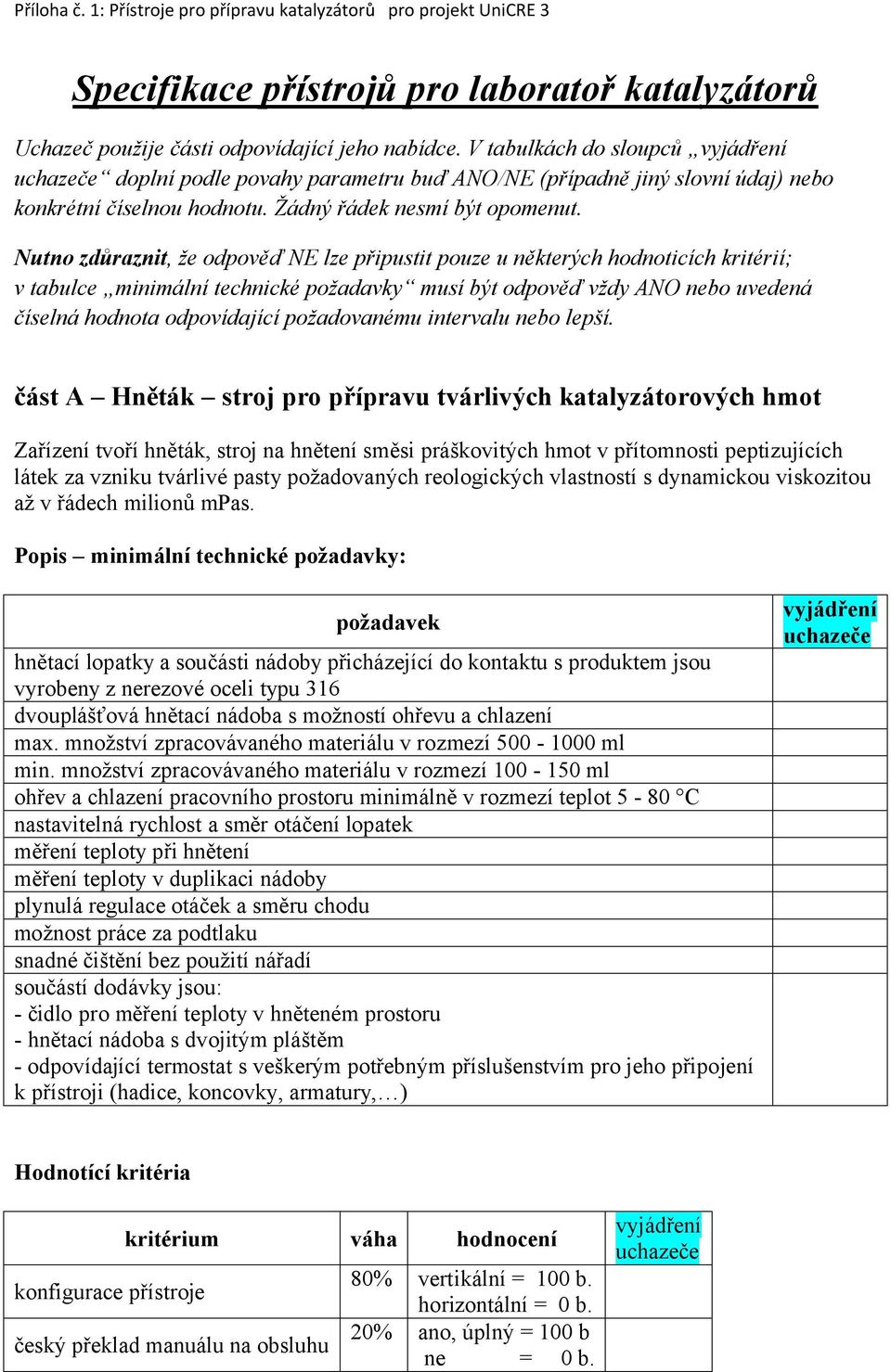

1 Specifikace přístrojů pro laboratoř katalyzátorů Uchazeč použije části odpovídající jeho nabídce. V tabulkách do sloupců doplní podle povahy parametru buď ANO/NE (případně jiný slovní údaj) nebo konkrétní číselnou hodnotu. Žádný řádek nesmí být opomenut. Nutno zdůraznit, že odpověď NE lze připustit pouze u některých hodnoticích kritérií; v tabulce minimální technické požadavky musí být odpověď vždy ANO nebo uvedená číselná hodnota odpovídající požadovanému intervalu nebo lepší. část A Hněták stroj pro přípravu tvárlivých katalyzátorových hmot Zařízení tvoří hněták, stroj na hnětení směsi práškovitých hmot v přítomnosti peptizujících látek za vzniku tvárlivé pasty požadovaných reologických vlastností s dynamickou viskozitou až v řádech milionů mpas. hnětací lopatky a součásti nádoby přicházející do kontaktu s produktem jsou vyrobeny z nerezové oceli typu 316 dvouplášťová hnětací nádoba s možností ohřevu a chlazení max. množství zpracovávaného materiálu v rozmezí ml min. množství zpracovávaného materiálu v rozmezí ml ohřev a chlazení pracovního prostoru minimálně v rozmezí teplot 5-80 C nastavitelná rychlost a směr otáčení lopatek měření teploty při hnětení měření teploty v duplikaci nádoby plynulá regulace otáček a směru chodu možnost práce za podtlaku snadné čištění bez použití nářadí součástí dodávky jsou: - čidlo pro měření teploty v hněteném prostoru - hnětací nádoba s dvojitým pláštěm - odpovídající termostat s veškerým potřebným příslušenstvím pro jeho připojení k přístroji (hadice, koncovky, armatury, ) konfigurace přístroje český překlad manuálu na obsluhu 80% vertikální = 100 b. horizontální = 0 b. 20%

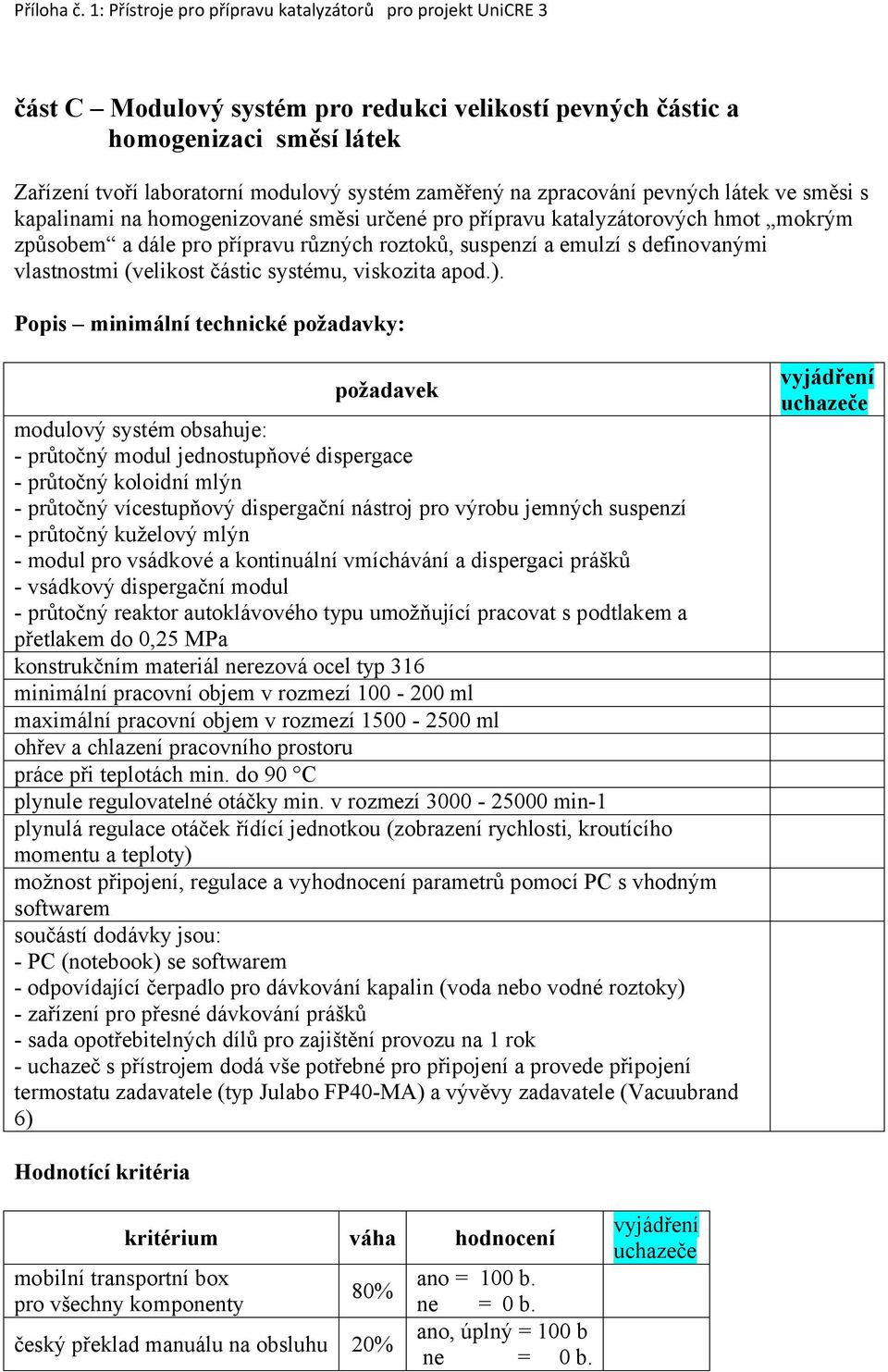

2 část C Modulový systém pro redukci velikostí pevných částic a homogenizaci směsí látek Zařízení tvoří laboratorní modulový systém zaměřený na zpracování pevných látek ve směsi s kapalinami na homogenizované směsi určené pro přípravu katalyzátorových hmot mokrým způsobem a dále pro přípravu různých roztoků, suspenzí a emulzí s definovanými vlastnostmi (velikost částic systému, viskozita apod.). modulový systém obsahuje: - průtočný modul jednostupňové dispergace - průtočný koloidní mlýn - průtočný vícestupňový dispergační nástroj pro výrobu jemných suspenzí - průtočný kuželový mlýn - modul pro vsádkové a kontinuální vmíchávání a dispergaci prášků - vsádkový dispergační modul - průtočný reaktor autoklávového typu umožňující pracovat s podtlakem a přetlakem do 0,25 MPa konstrukčním materiál nerezová ocel typ 316 minimální pracovní objem v rozmezí ml maximální pracovní objem v rozmezí ml ohřev a chlazení pracovního prostoru práce při teplotách min. do 90 C plynule regulovatelné otáčky min. v rozmezí min-1 plynulá regulace otáček řídící jednotkou (zobrazení rychlosti, kroutícího momentu a teploty) možnost připojení, regulace a vyhodnocení parametrů pomocí PC s vhodným softwarem součástí dodávky jsou: - PC (notebook) se softwarem - odpovídající čerpadlo pro dávkování kapalin (voda nebo vodné roztoky) - zařízení pro přesné dávkování prášků - sada opotřebitelných dílů pro zajištění provozu na 1 rok - uchazeč s přístrojem dodá vše potřebné pro připojení a provede připojení termostatu zadavatele (typ Julabo FP40-MA) a vývěvy zadavatele (Vacuubrand 6) mobilní transportní box pro všechny komponenty 80% ano = 100 b.

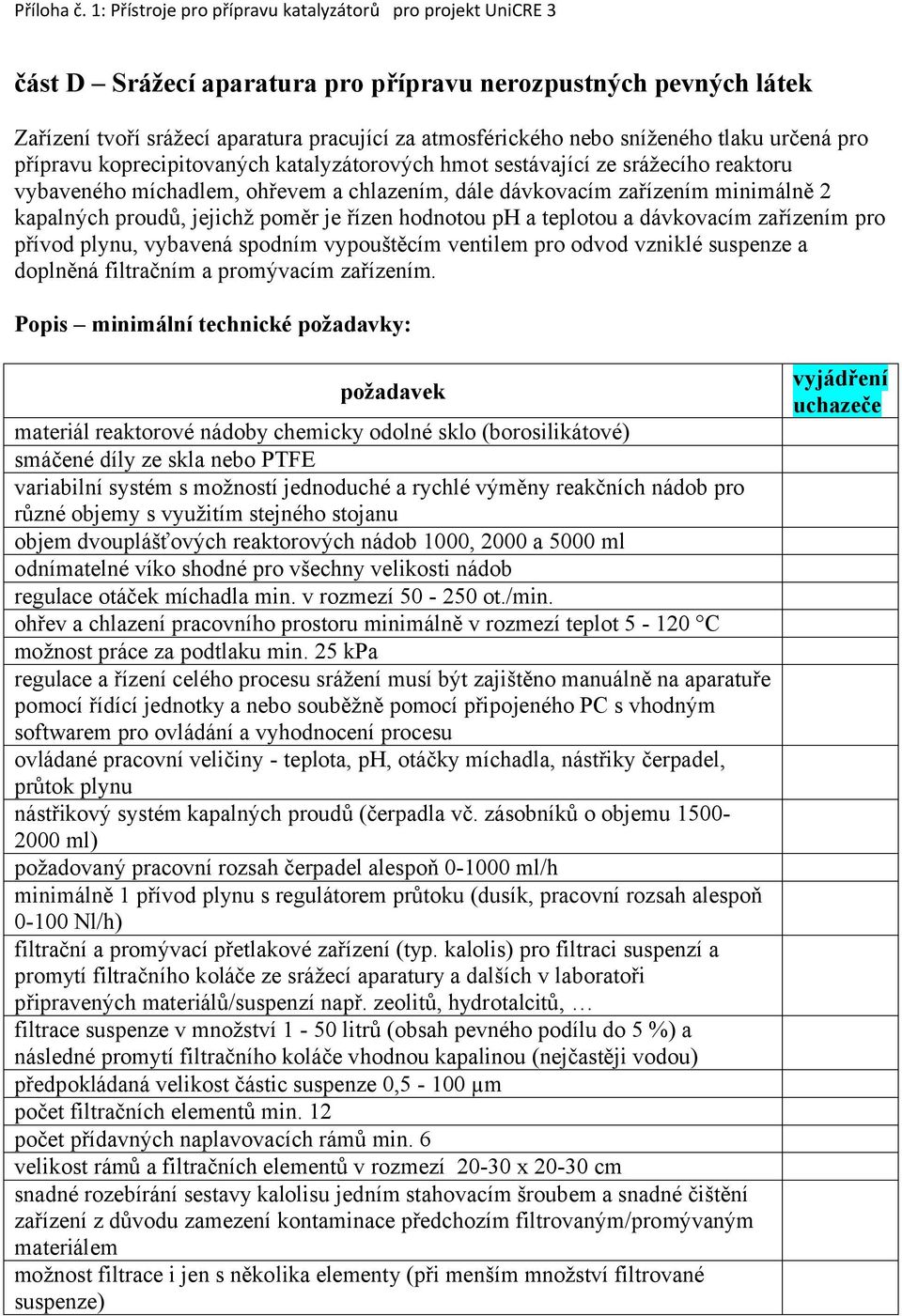

3 část D Srážecí aparatura pro přípravu nerozpustných pevných látek Zařízení tvoří srážecí aparatura pracující za atmosférického nebo sníženého tlaku určená pro přípravu koprecipitovaných katalyzátorových hmot sestávající ze srážecího reaktoru vybaveného míchadlem, ohřevem a chlazením, dále dávkovacím zařízením minimálně 2 kapalných proudů, jejichž poměr je řízen hodnotou ph a teplotou a dávkovacím zařízením pro přívod plynu, vybavená spodním vypouštěcím ventilem pro odvod vzniklé suspenze a doplněná filtračním a promývacím zařízením. materiál reaktorové nádoby chemicky odolné sklo (borosilikátové) smáčené díly ze skla nebo PTFE variabilní systém s možností jednoduché a rychlé výměny reakčních nádob pro různé objemy s využitím stejného stojanu objem dvouplášťových reaktorových nádob 1000, 2000 a 5000 ml odnímatelné víko shodné pro všechny velikosti nádob regulace otáček míchadla min. v rozmezí ot./min. ohřev a chlazení pracovního prostoru minimálně v rozmezí teplot C možnost práce za podtlaku min. 25 kpa regulace a řízení celého procesu srážení musí být zajištěno manuálně na aparatuře pomocí řídící jednotky a nebo souběžně pomocí připojeného PC s vhodným softwarem pro ovládání a vyhodnocení procesu ovládané pracovní veličiny - teplota, ph, otáčky míchadla, nástřiky čerpadel, průtok plynu nástřikový systém kapalných proudů (čerpadla vč. zásobníků o objemu ml) požadovaný pracovní rozsah čerpadel alespoň ml/h minimálně 1 přívod plynu s regulátorem průtoku (dusík, pracovní rozsah alespoň Nl/h) filtrační a promývací přetlakové zařízení (typ. kalolis) pro filtraci suspenzí a promytí filtračního koláče ze srážecí aparatury a dalších v laboratoři připravených materiálů/suspenzí např. zeolitů, hydrotalcitů, filtrace suspenze v množství 1-50 litrů (obsah pevného podílu do 5 %) a následné promytí filtračního koláče vhodnou kapalinou (nejčastěji vodou) předpokládaná velikost částic suspenze 0,5-100 µm počet filtračních elementů min. 12 počet přídavných naplavovacích rámů min. 6 velikost rámů a filtračních elementů v rozmezí x cm snadné rozebírání sestavy kalolisu jedním stahovacím šroubem a snadné čištění zařízení z důvodu zamezení kontaminace předchozím filtrovaným/promývaným materiálem možnost filtrace i jen s několika elementy (při menším množství filtrované suspenze)

4 Součástí dodávky jsou: kompletní sestava přístroje (stojan, míchadlo, motor, ohřev/chlazení, těsnění, víko atd.) dvouplášťové reaktorové nádoby s kulatým dnem a dolní výpustí o objemu 1000, 2000 a 5000 ml PC (notebook) s ovládacím a vyhodnocovacím softwarem procesu srážení ovládací mikroprocesorová jednotka s možností vkládání nastavení a parametrů připravených předem na PC pomocí přenosného Flash disku, včetně záznamu reakčních parametrů jednotka a čidla pro měření teploty a ph včetně potřebného příslušenství sada opotřebitelných dílů pro zajištění provozu na 1 rok nástřiková čerpadla dvou kapalných proudů včetně zásobníků a potřebného příslušenství regulátor řízení tlaku a dávkování plynu včetně potřebného příslušenství k jeho připojení k redukčnímu ventilu tlakové lahve probublávací nástavec pro zavádění srážecího plynu do roztoku/suspenze v reaktorové nádobě odpovídající termostat pro chlazení a ohřev včetně provozní kapaliny a potřebného příslušenství pro jeho připojení k přístroji veškerý ostatní doplňkový materiál (připojovací armatury, těsnění, hadice, koncovky atd.) kompletní sestava filtračního a promývacího zařízení, včetně dávkovacího čerpadla s manometrem a by-passem na regulaci výkonu, nádobou na připravenou/čerpanou suspenzi (objem min. 10 litrů) a všech potřebných armatur, hadic, koncovek filtrační desky ke kalolisu v tomto počtu: nominální zádržnost počet desek 0,4 µm 400 ks 0,8 µm 400 ks 2 µm 400 ks 4 µm 200 ks Automatické řízení procesu 50% materiál filtračního zařízení 30% Ano = 100 b. Ne = 0 b. antikorozní ocel = 100 b. plast = 50 b.

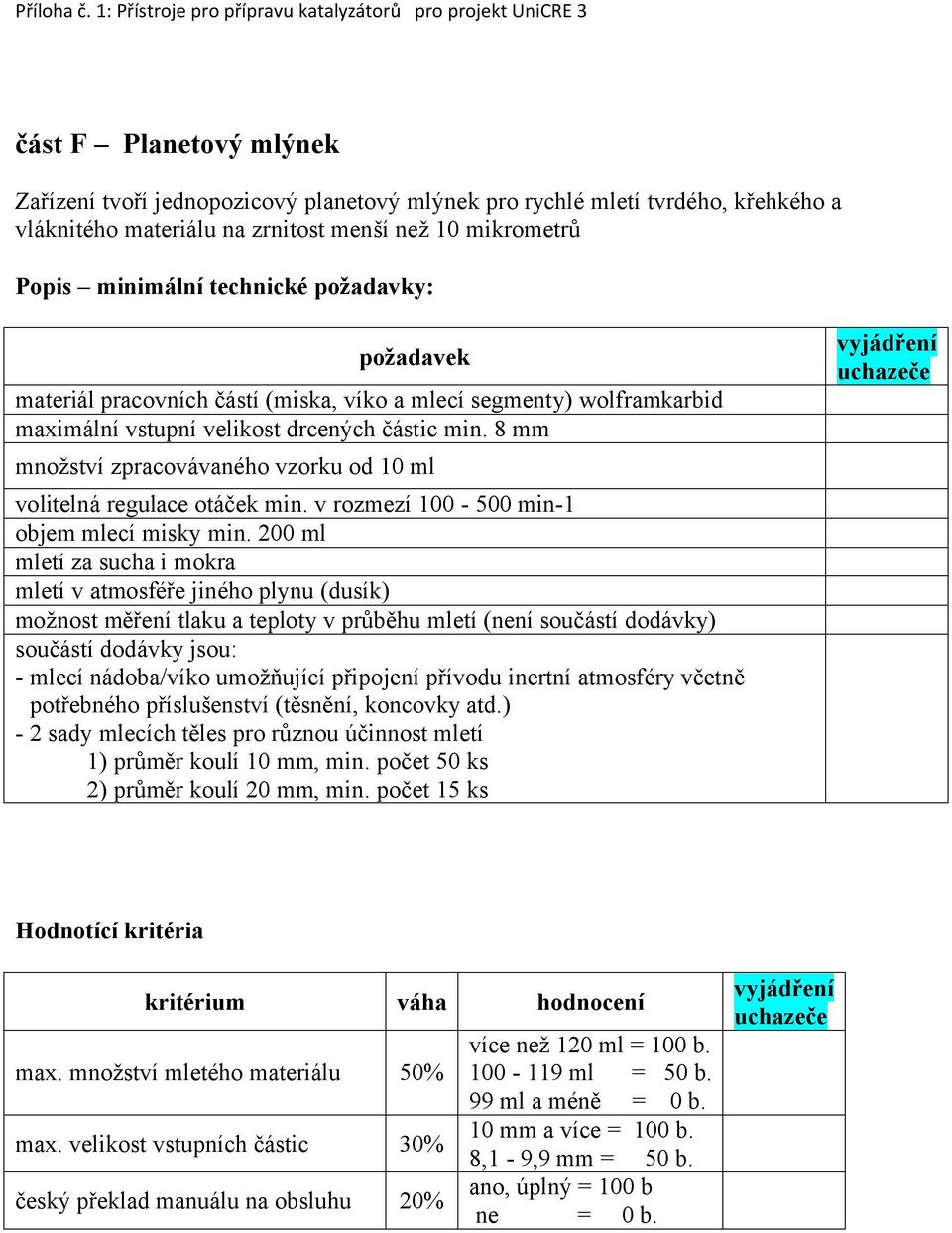

5 část F Planetový mlýnek Zařízení tvoří jednopozicový planetový mlýnek pro rychlé mletí tvrdého, křehkého a vláknitého materiálu na zrnitost menší než 10 mikrometrů materiál pracovních částí (miska, víko a mlecí segmenty) wolframkarbid maximální vstupní velikost drcených částic min. 8 mm množství zpracovávaného vzorku od 10 ml volitelná regulace otáček min. v rozmezí min-1 objem mlecí misky min. 200 ml mletí za sucha i mokra mletí v atmosféře jiného plynu (dusík) možnost měření tlaku a teploty v průběhu mletí (není součástí dodávky) součástí dodávky jsou: - mlecí nádoba/víko umožňující připojení přívodu inertní atmosféry včetně potřebného příslušenství (těsnění, koncovky atd.) - 2 sady mlecích těles pro různou účinnost mletí 1) průměr koulí 10 mm, min. počet 50 ks 2) průměr koulí 20 mm, min. počet 15 ks max. množství mletého materiálu 50% max. velikost vstupních částic 30% více než 120 ml = 100 b ml = 50 b. 99 ml a méně = 0 b. 10 mm a více = 100 b. 8,1-9,9 mm = 50 b.

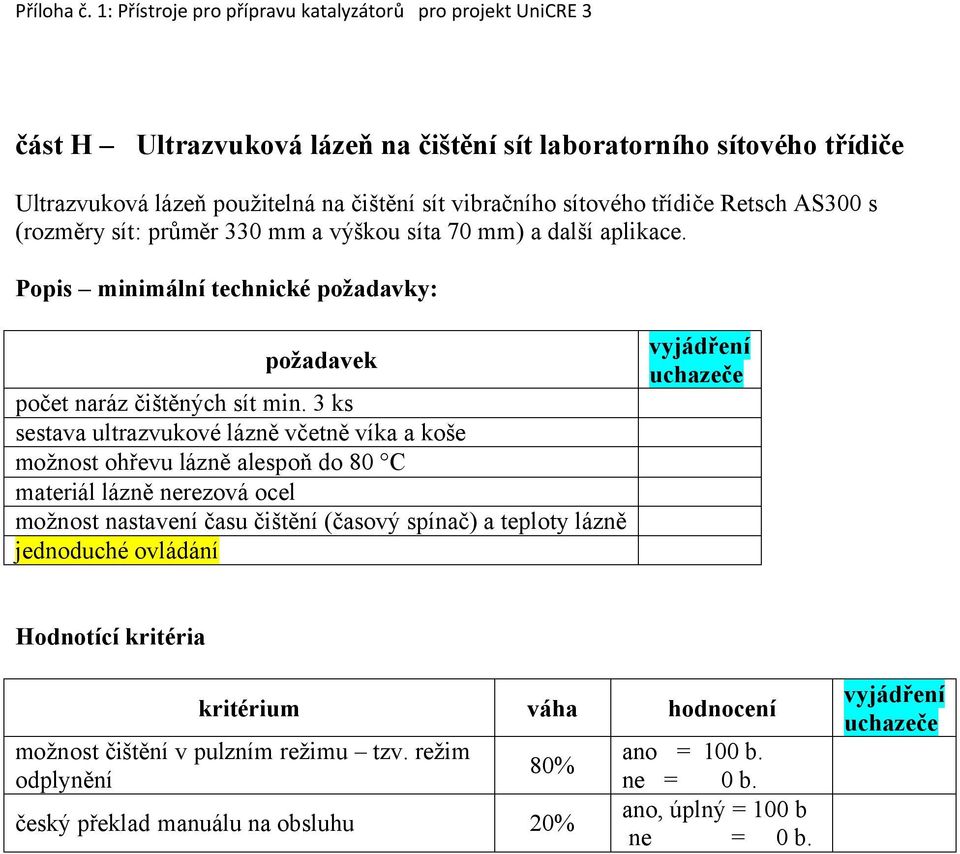

6 část H Ultrazvuková lázeň na čištění sít laboratorního sítového třídiče Ultrazvuková lázeň použitelná na čištění sít vibračního sítového třídiče Retsch AS300 s (rozměry sít: průměr 330 mm a výškou síta 70 mm) a další aplikace. počet naráz čištěných sít min. 3 ks sestava ultrazvukové lázně včetně víka a koše možnost ohřevu lázně alespoň do 80 C materiál lázně nerezová ocel možnost nastavení času čištění (časový spínač) a teploty lázně jednoduché ovládání možnost čištění v pulzním režimu tzv. režim odplynění 80% ano = 100 b.

7 část I Ruční tabletovací lis Hydraulický ruční peletovací/tabletovací lis pro výrobu tablet z práškových materiálů pracovní výška lisu min. 130 mm lisovací síla min. 20 t hydraulický zdvih min. 25 mm materiál tabletovacího přípravku nástrojová kalená ocel s tvrdostí min. 50 HRC ukazatel lisovacího tlaku součástí dodávky jsou nástroje pro výrobu pelet/tablet o průměru 15 mm a 40 mm hydraulický zdvih 30% lisovací síla 30% pracovní výška 20% český překlad manuálu na obsluhu 20% 30 mm a více = 100 b ,9 mm = 50 b. 25 t a více = 100 b ,9 t = 50 b. 140 mm a více = 100 b ,9 mm = 50 b.
