1 Zkušební a vývojová zařízení IKA Blindtext Hier steht ein Blindtext Stroje vhodné k dosažení nejlepších výsledků ve vývoji produktů v laboratorním a poloprovozním měřítku

2 Špičková zkušební a vývojová zařízení firmy IKA Při laboratorním vývoji nových produktů a receptur se celosvětově používá technika IKA. Provozní stroje IKA jsou na předních místech v jejich následném využití při samotné výrobě. IKA je jediným výrobcem, který umožňuje tento snadný a bezproblémový přechod. Tato vývojová zařízení jsou zásadním spojením mezi laboratoří a výrobou. Výsledky získané při vývoji v laboratoři se spolehlivým a důsledným způsobem aplikují do výrobního měřítka. Zařízení používaná ve vývoji hrají významnou roli při rozhodování, bude-li produkt úspěšný. Definují se výrobní technologie, velikosti požadovaných strojů nebo systémů a jsou stanoveny nezbytné energetické nároky. Následně se stanoví kvalita a objem surovin a vyberou se možná aditiva (např. emulgátory). Zkušební a vývojová zařízení IKA mají přímý vliv na kvalitu a charakter finálního výrobku. Zkušební a vývojová zařízení IKA umožňují: - výběr vhodné výrobní technologie - určit velikost strojů a systému - stanovit nezbytné energetické nároky - výběr kvality a objemu použitých surovin - naplánovat a definovat normu jakosti finálního výrobku - stanovit průtok nebo časy vsádek průmyslového systému. IKA nabízí následující prvotřídní produkty, které lze použít pro četné procesy míchání v kontinuálních a vsádkových provozech:

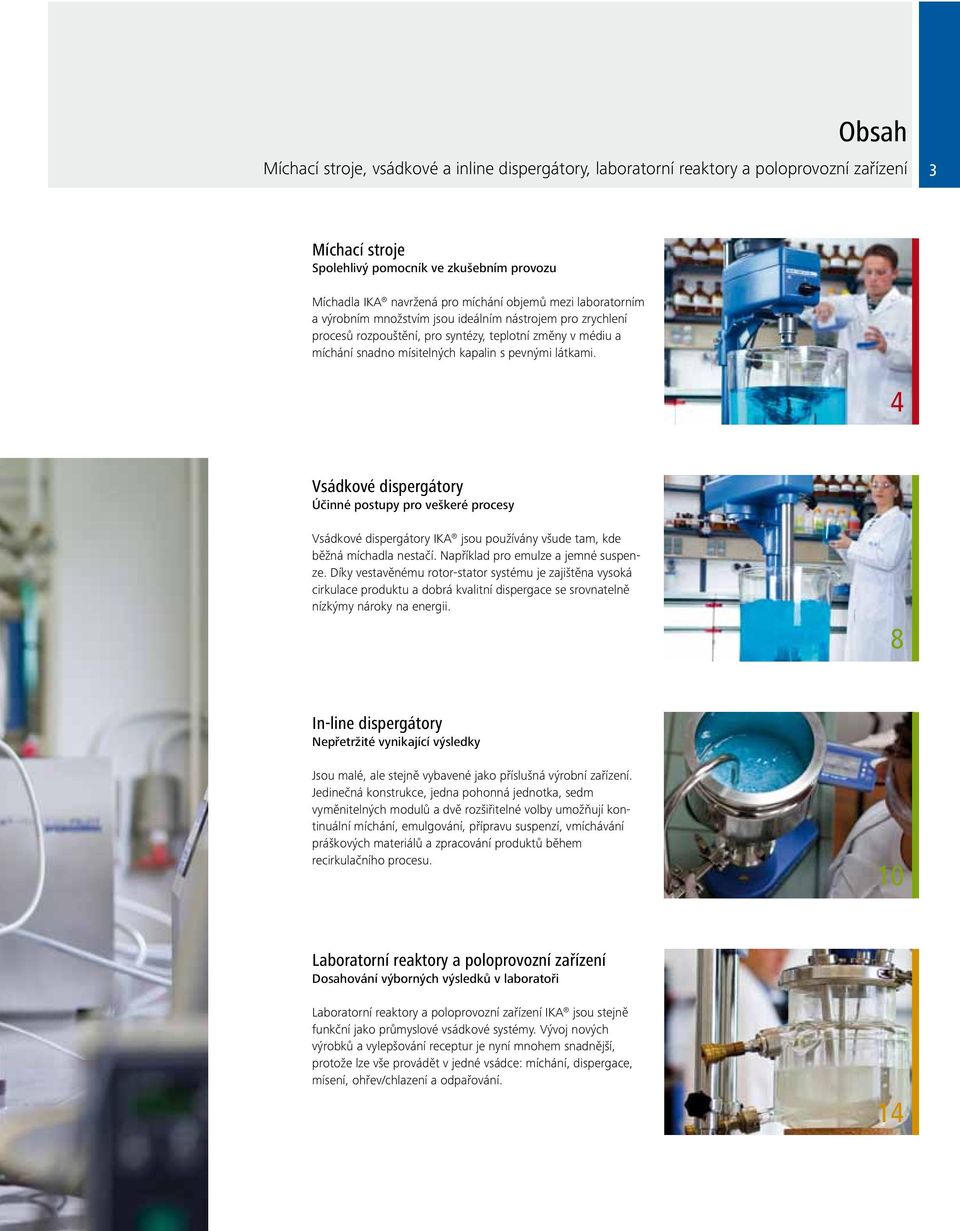

3 Obsah Míchací stroje, vsádkové a inline dispergátory, laboratorní reaktory a poloprovozní zařízení 3 Míchací stroje Spolehlivý pomocník ve zkušebním provozu Míchadla IKA navržená pro míchání objemů mezi laboratorním a výrobním množstvím jsou ideálním nástrojem pro zrychlení procesů rozpouštění, pro syntézy, teplotní změny v médiu a míchání snadno mísitelných kapalin s pevnými látkami. 4 Vsádkové dispergátory Účinné postupy pro veškeré procesy Vsádkové dispergátory IKA jsou používány všude tam, kde běžná míchadla nestačí. Například pro emulze a jemné suspenze. Díky vestavěnému rotor-stator systému je zajištěna vysoká cirkulace produktu a dobrá kvalitní dispergace se srovnatelně nízkýmy nároky na energii. 8 In-line dispergátory Nepřetržité vynikající výsledky Jsou malé, ale stejně vybavené jako příslušná výrobní zařízení. Jedinečná konstrukce, jedna pohonná jednotka, sedm vyměnitelných modulů a dvě rozšiřitelné volby umožňují kontinuální míchání, emulgování, přípravu suspenzí, vmíchávání práškových materiálů a zpracování produktů během recirkulačního procesu. 10 Laboratorní reaktory a poloprovozní zařízení Dosahování výborných výsledků v laboratoři Laboratorní reaktory a poloprovozní zařízení IKA jsou stejně funkční jako průmyslové vsádkové systémy. Vývoj nových výrobků a vylepšování receptur je nyní mnohem snadnější, protože lze vše provádět v jedné vsádce: míchání, dispergace, mísení, ohřev/chlazení a odpařování. 14

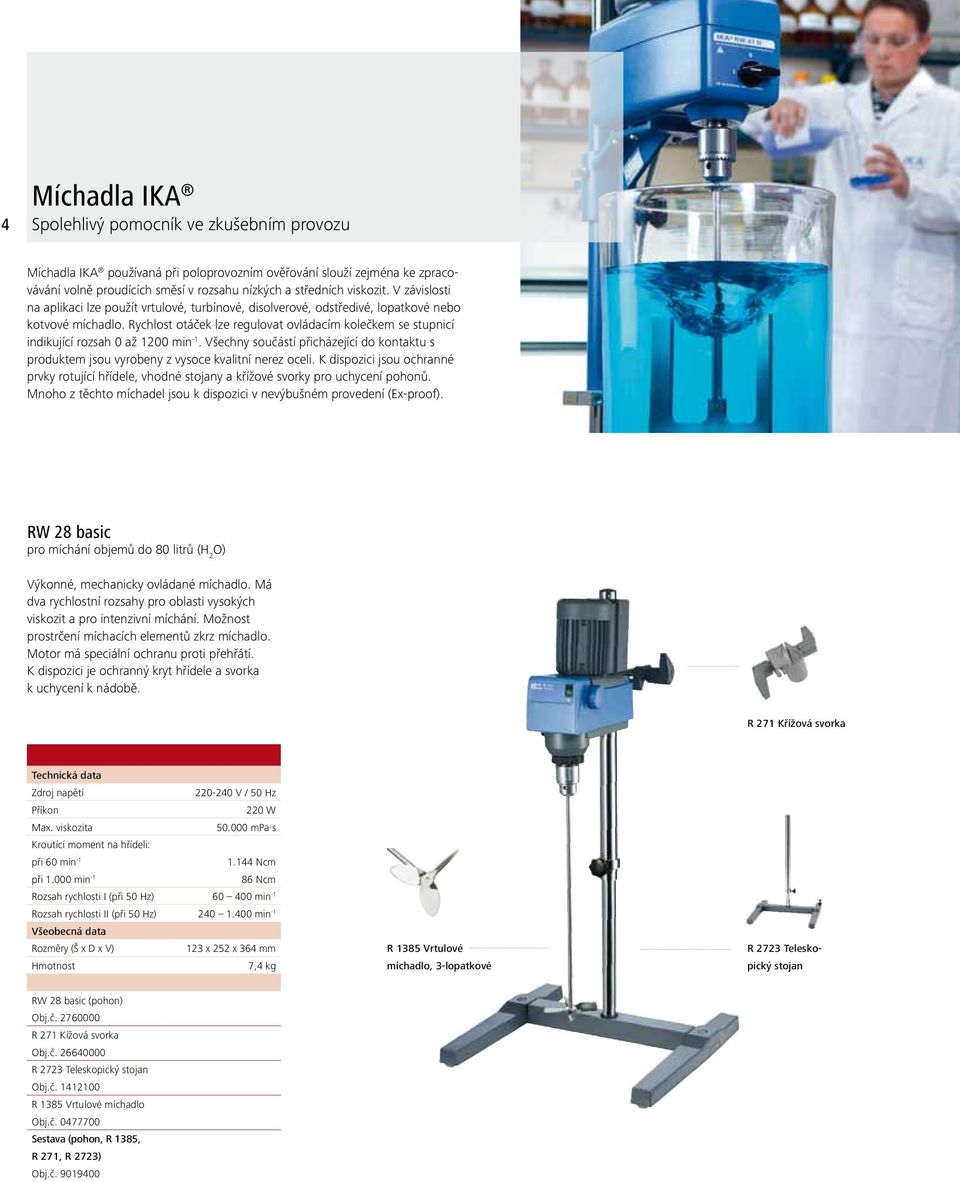

4 4 Míchadla IKA Spolehlivý pomocník ve zkušebním provozu Míchadla IKA používaná při poloprovozním ověřování slouží zejména ke zpracovávání volně proudících směsí v rozsahu nízkých a středních viskozit. V závislosti na aplikaci lze použít vrtulové, turbínové, disolverové, odstředivé, lopatkové nebo kotvové míchadlo. Rychlost otáček lze regulovat ovládacím kolečkem se stupnicí indikující rozsah 0 až 1200 min -1. Všechny součástí přicházející do kontaktu s produktem jsou vyrobeny z vysoce kvalitní nerez oceli. K dispozici jsou ochranné prvky rotující hřídele, vhodné stojany a křížové svorky pro uchycení pohonů. Mnoho z těchto míchadel jsou k dispozici v nevýbušném provedení (Ex-proof). RW 28 basic pro míchání objemů do 80 litrů (H 2 Výkonné, mechanicky ovládané míchadlo. Má dva rychlostní rozsahy pro oblasti vysokých viskozit a pro intenzivní míchání. Možnost prostrčení míchacích elementů zkrz míchadlo. Motor má speciální ochranu proti přehřátí. K dispozici je ochranný kryt hřídele a svorka k uchycení k nádobě. R 271 Křížová svorka V / 50 Hz Příkon 220 W mpa s Kroutící moment na hřídeli: při 60 min Ncm při min Ncm Rozsah rychlosti I (při 50 Hz) min -1 Rozsah rychlosti II (při 50 Hz) min -1 Všeobecná data 123 x 252 x 364 mm 7,4 kg R 1385 Vrtulové míchadlo, 3-lopatkové R 2723 Teleskopický stojan RW 28 basic (pohon) Obj.č R 271 Kížová svorka Obj.č R 2723 Teleskopický stojan Obj.č R 1385 Vrtulové míchadlo Obj.č Sestava (pohon, R 1385, R 271, R 2723) Obj.č

5 RW 47 D pro míchání objemů do 200 litrů (H 2 Nejvýkonnější míchadlo IKA do laboratoří, poloprovozů a malovýrob. Má dva rychlostní rozsahy pro oblasti vysokých viskozit a intenzivní míchání. Kabely a zástrčky nejsou součástí dodávky. 3 x 400 V / 50 Hz Příkon 513 W mpa s Kroutící moment na hřídeli: při 60 min Ncm při min Ncm Rozsah otáček I (při 50 Hz) min -1 Rozsah otáček II (při 50 Hz) min -1 Všeobecná data 145 x 340 x 445 mm 15 kg RW 47 D (pohon) Obj.č R 2302 Vrtulové míchadlo Obj.č R 474 Teleskopický stojan Obj.č Sestava (pohon, R 2302, R 474) Obj.č R 2302 Vrtulové míchadlo, 4-lopatkové R 474 Teleskopický stojan alternativa: R 472 Podlahový stojan Obj.č Cena na vyžádání RKG-00-Bo 0,25 kw ATEX pro míchání objemů do 80 litrů (H 2 3 x 400 V / 50 Hz Příkon 250 W mpa s Kroutící moment na hřídeli: při min -1 cca. 300 Ncm při min -1 cca. 150 Ncm Rozsah otáček min -1 Všeobecná data 369 x 288 x 537 mm 13,8 kg Míchadla IKA TURBOTRON RKG-00-Bo Nevýbušné provedení Výkonné, mechanicky ovládané míchadlo pro intenzivní míchání s homologací pro použití ve výbušném prostředí EX-Zóna 1 (2G), teplotní třída T3 dle nařízení ATEX 95. Vhodné pro otevřené nebo beztlaké nádoby. Výměnné míchací nástroje. Kabely a zástrčky nejsou součástí dodávky. R 271 Křížová svorka RKG-00-Bo 0,25 kw ATEX (pohon) Obj.č. U R 271 Křížová svorka Obj.č Adaptér pro uchycení Obj.č. U Ochranný kryt hřídele Obj.č. U R 1385 Vrtulové míchadlo Obj.č R 2723-ATEX Teleskopický stojan Obj.č. U Sestava (pohon, R 271, ochranný kryt hřídele, R 1385, adaptér, R 2723-ATEX) Obj.č. U Ochrana míchacího hřídele R 1385 Vrtulové míchadlo, 3-lopatkové Adaptér pro uchycení Teleskopický stojan

6 Magnetické míchačky série MR 1 Výkonná magnetická míchačka bez ohřevu. Kryt a spodní část přístroje je vyroben z nerez oceli. Plynule nastavitelné otáčky. Magnetická míchací tyčinka IKAFLON 50 je součástí dodávky. 6 Midi MR 1 digital IKAMAG pro míchání objemů do 50 litrů (H 2 Maxi MR 1 digital pro míchání objemů do 150 litrů (H V / 50 Hz Rozsah otáček min- 1 Zobrazení otáček Časovač Všeobecná data Rozměry desky Obj.č LCD 0-56 min 360 x 430 x 110 mm 350 x 350 mm 10,7 kg 230 V / 50 Hz Rozsah otáček min -1 Zobrazení otáček LCD Časovač 0-56 min Všeobecná data 505 x 585 x 110 mm Rozměry desky 500 x 500 mm 16 kg Obj.č RKG-00-Bo 0,55 kw ATEX pro vsádky do 200 litrů (H 2 3 x 400 V / 50 Hz Příkon 550 W mpa s Kroutící moment na hřídeli: při min -1 cca. 600 Ncm při min -1 cca. 330 Ncm Rozsah otáček min -1 Všeobecná data 186,5 x 333 x 522 mm 20 kg RKG-00-Bo 0,55 kw ATEX (pohon) Obj.č. U Adaptér pro uchycení Obj.č. U Ochranný kryt hřídele Obj.č. U R 2302 Vrtulové míchadlo Obj.č R 474-ATEX Teleskopický stojan Obj.č. U Sestava (pohon, ochranný kryt hřídele, R 2302, adaptér, R 474-ATEX) Obj.č. U Adaptér pro uchycení R 2302 Vrtulové míchadlo, 4-lopatkové Míchadlo, teleskopický stojan, ochrana míchacího hřídele

7 Zkušební a vývojová zařízení IKA umožňují: - výběr vhodné výrobní technologie - určit velikost strojů a systému - stanovit nezbytné energetické nároky - stanovení kvality a objemu použitých surovin - naplánovat a definovat normu jakosti finálního výrobku - stanovit průtok nebo časy vsádek průmyslového systému.

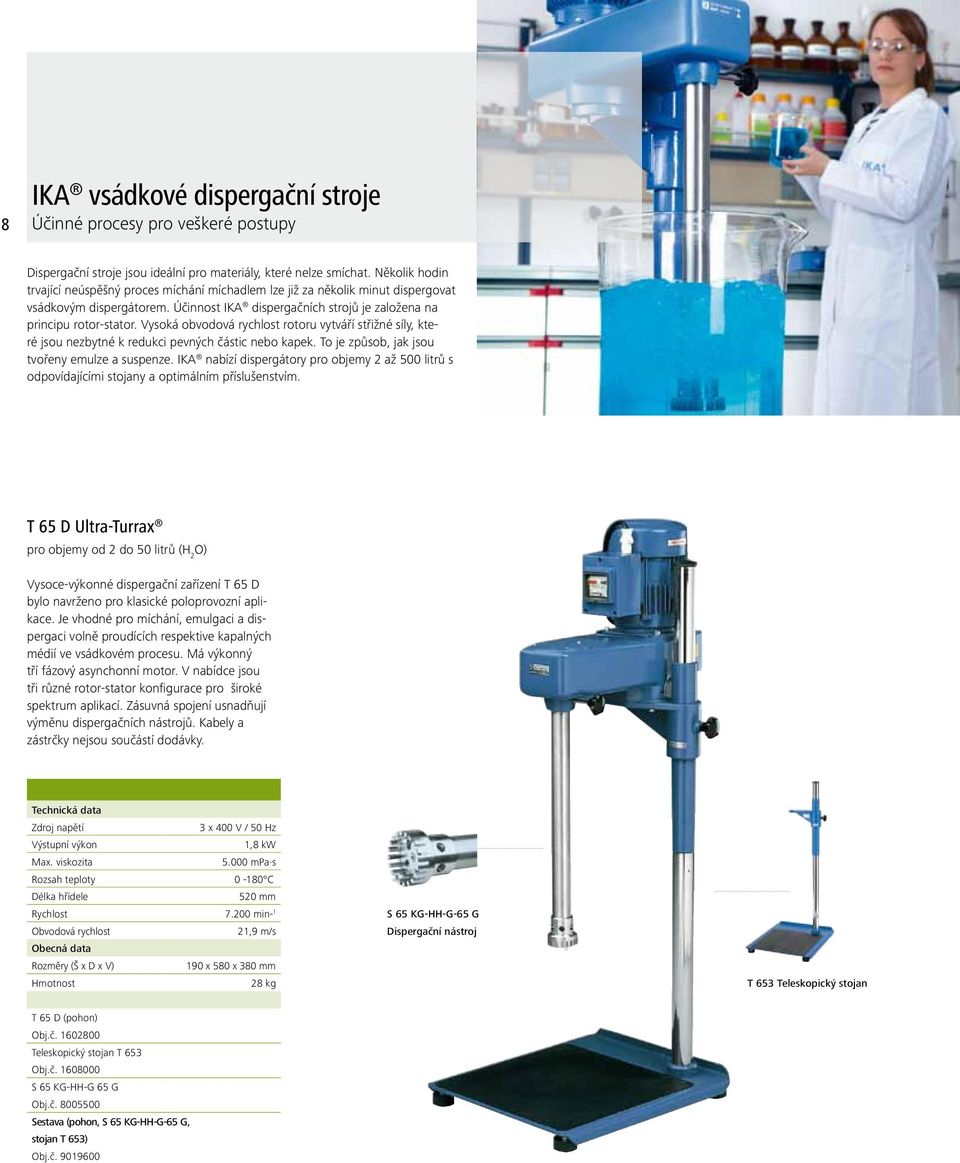

8 8 IKA vsádkové dispergační stroje Účinné procesy pro veškeré postupy Dispergační stroje jsou ideální pro materiály, které nelze smíchat. Několik hodin trvající neúspěšný proces míchání míchadlem lze již za několik minut dispergovat vsádkovým dispergátorem. Účinnost IKA dispergačních strojů je založena na principu rotor-stator. Vysoká obvodová rychlost rotoru vytváří střižné síly, které jsou nezbytné k redukci pevných částic nebo kapek. To je způsob, jak jsou tvořeny emulze a suspenze. IKA nabízí dispergátory pro objemy 2 až 500 litrů s odpovídajícími stojany a optimálním příslušenstvím. T 65 D Ultra-Turrax pro objemy od 2 do 50 litrů (H 2 Vysoce-výkonné dispergační zařízení T 65 D bylo navrženo pro klasické poloprovozní aplikace. Je vhodné pro míchání, emulgaci a dispergaci volně proudících respektive kapalných médií ve vsádkovém procesu. Má výkonný tří fázový asynchonní motor. V nabídce jsou tři různé rotor-stator konfigurace pro široké spektrum aplikací. Zásuvná spojení usnadňují výměnu dispergačních nástrojů. Kabely a zástrčky nejsou součástí dodávky. 3 x 400 V / 50 Hz Výstupní výkon 1,8 kw mpa s Rozsah teploty C Délka hřídele 520 mm Rychlost min- 1 Obvodová rychlost 21,9 m/s 190 x 580 x 380 mm 28 kg S 65 KG-HH-G-65 G Dispergační nástroj T 653 Teleskopický stojan T 65 D (pohon) Obj.č Teleskopický stojan T 653 Obj.č S 65 KG-HH-G 65 G Obj.č Sestava (pohon, S 65 KG-HH-G-65 G, stojan T 653) Obj.č

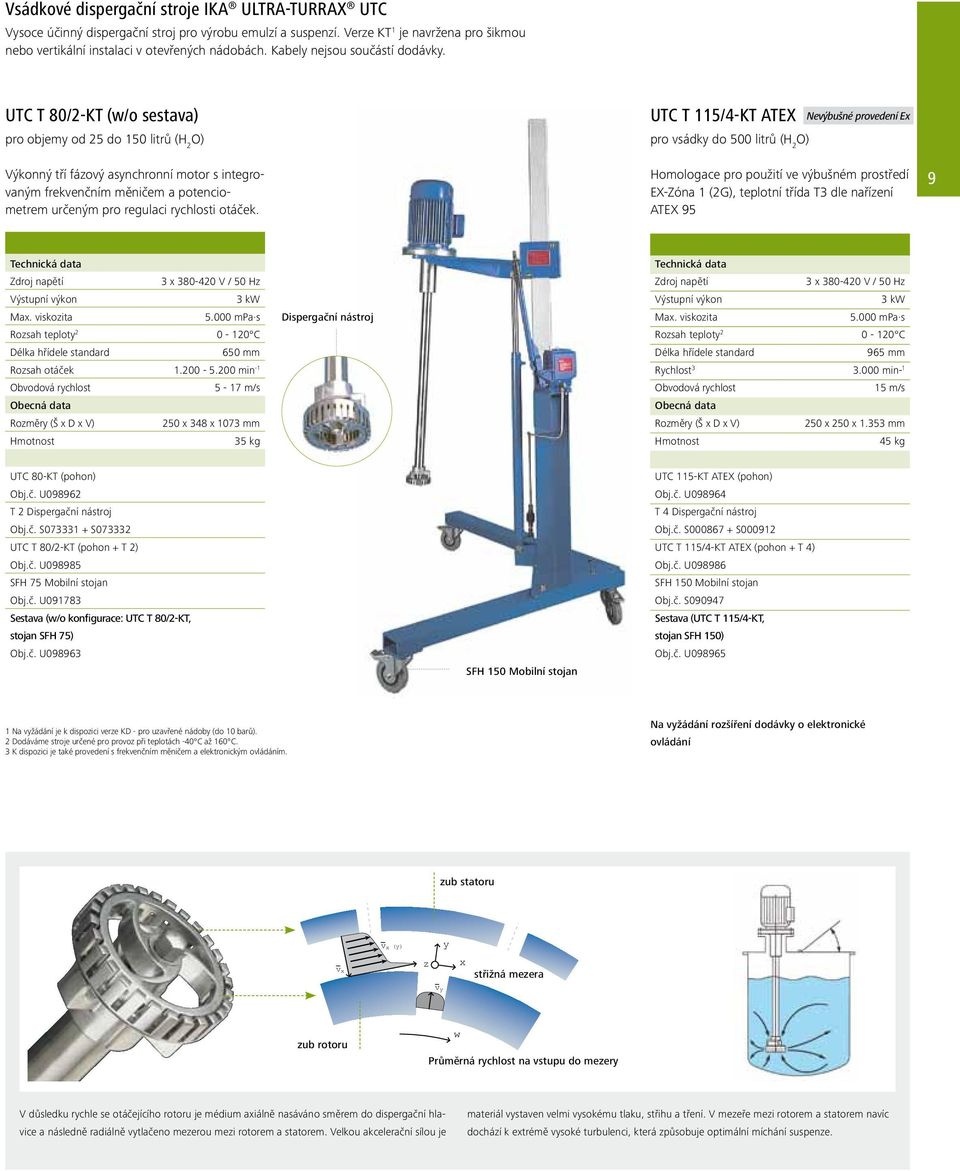

9 Vsádkové dispergační stroje IKA ULTRA-TURRAX UTC Vysoce účinný dispergační stroj pro výrobu emulzí a suspenzí. Verze KT 1 je navržena pro šikmou nebo vertikální instalaci v otevřených nádobách. Kabely nejsou součástí dodávky. UTC T 80/2-KT (w/o sestava) pro objemy od 25 do 150 litrů (H 2 Výkonný tří fázový asynchronní motor s integrovaným frekvenčním měničem a potenciometrem určeným pro regulaci rychlosti otáček. UTC T 115/4-KT ATEX pro vsádky do 500 litrů (H 2 Nevýbušné provedení Ex Homologace pro použití ve výbušném prostředí EX-Zóna 1 (2G), teplotní třída T3 dle nařízení ATEX x V / 50 Hz Výstupní výkon 3 kw mpa s Rozsah teploty C Délka hřídele standard 650 mm Rozsah otáček min -1 Obvodová rychlost 5-17 m/s 250 x 348 x 1073 mm 35 kg Dispergační nástroj 3 x V / 50 Hz Výstupní výkon 3 kw mpa s Rozsah teploty C Délka hřídele standard 965 mm Rychlost min- 1 Obvodová rychlost 15 m/s 250 x 250 x mm 45 kg UTC 80-KT (pohon) Obj.č. U T 2 Dispergační nástroj Obj.č. S S UTC T 80/2-KT (pohon + T 2) Obj.č. U SFH 75 Mobilní stojan Obj.č. U Sestava (w/o konfigurace: UTC T 80/2-KT, stojan SFH 75) Obj.č. U SFH 150 Mobilní stojan UTC 115-KT ATEX (pohon) Obj.č. U T 4 Dispergační nástroj Obj.č. S S UTC T 115/4-KT ATEX (pohon + T 4) Obj.č. U SFH 150 Mobilní stojan Obj.č. S Sestava (UTC T 115/4-KT, stojan SFH 150) Obj.č. U Na vyžádání je k dispozici verze KD - pro uzavřené nádoby (do 10 barů). 2 Dodáváme stroje určené pro provoz při teplotách -40 C až 160 C. 3 K dispozici je také provedení s frekvenčním měničem a elektronickým ovládáním. Na vyžádání rozšíření dodávky o elektronické ovládání zub statoru vx vx (y) z vy y x střižná mezera zub rotoru w Průměrná rychlost na vstupu do mezery V důsledku rychle se otáčejícího rotoru je médium axiálně nasáváno směrem do dispergační hlavice a následně radiálně vytlačeno mezerou mezi rotorem a statorem. Velkou akcelerační sílou je materiál vystaven velmi vysokému tlaku, střihu a tření. V mezeře mezi rotorem a statorem navíc dochází k extrémě vysoké turbulenci, která způsobuje optimální míchání suspenze.

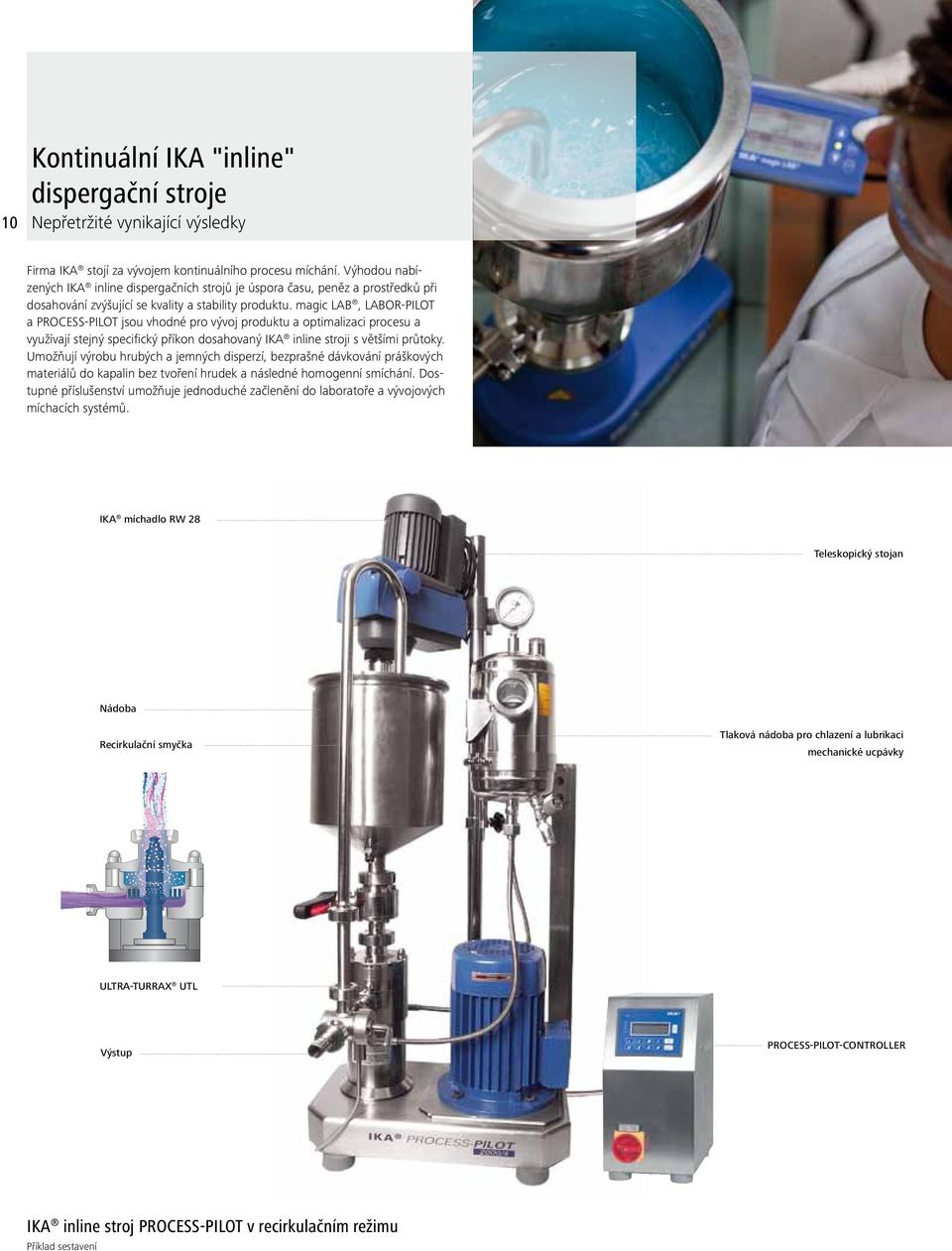

10 10 Kontinuální IKA "inline" dispergační stroje Nepřetržité vynikající výsledky Firma IKA stojí za vývojem kontinuálního procesu míchání. Výhodou nabízených IKA inline dispergačních strojů je úspora času, peněz a prostředků při dosahování zvýšující se kvality a stability produktu. magic LAB, LABOR-PILOT a PROCESS-PILOT jsou vhodné pro vývoj produktu a optimalizaci procesu a využívají stejný specifický příkon dosahovaný IKA inline stroji s většími průtoky. Umožňují výrobu hrubých a jemných disperzí, bezprašné dávkování práškových materiálů do kapalin bez tvoření hrudek a následné homogenní smíchání. Dostupné příslušenství umožňuje jednoduché začlenění do laboratoře a vývojových míchacích systémů. IKA míchadlo RW 28 Teleskopický stojan Nádoba Recirkulační smyčka Tlaková nádoba pro chlazení a lubrikaci mechanické ucpávky ULTRA-TURRAX UTL Výstup Process-PiloT-CONTROLLER IKA inline stroj PROCESS-PILOT v recirkulačním režimu Příklad sestavení

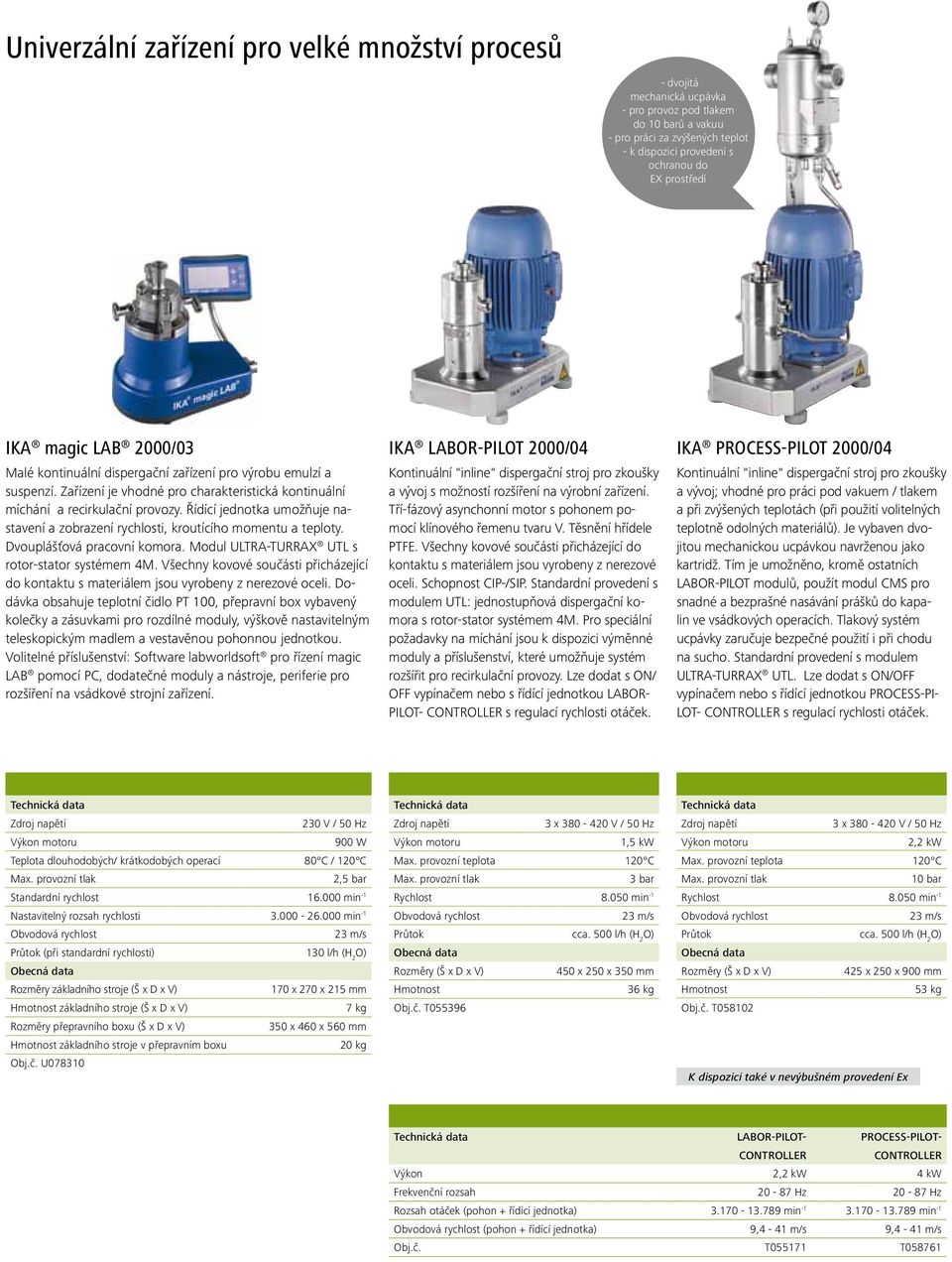

11 Univerzální zařízení pro velké množství procesů - dvojitá mechanická ucpávka - pro provoz pod tlakem do 10 barů a vakuu - pro práci za zvýšených teplot - k dispozici provedení s ochranou do EX prostředí IKA magic LAB 2000/03 Malé kontinuální dispergační zařízení pro výrobu emulzí a suspenzí. Zařízení je vhodné pro charakteristická kontinuální míchání a recirkulační provozy. Řídící jednotka umožňuje nastavení a zobrazení rychlosti, kroutícího momentu a teploty. Dvouplášťová pracovní komora. Modul ULTRA-TURRAX UTL s rotor-stator systémem 4M. Všechny kovové součásti přicházející do kontaktu s materiálem jsou vyrobeny z nerezové oceli. Dodávka obsahuje teplotní čidlo PT 100, přepravní box vybavený kolečky a zásuvkami pro rozdílné moduly, výškově nastavitelným teleskopickým madlem a vestavěnou pohonnou jednotkou. Volitelné příslušenství: Software labworldsoft pro řízení magic LAB pomocí PC, dodatečné moduly a nástroje, periferie pro rozšíření na vsádkové strojní zařízení. IKA LABOR-PILOT 2000/04 Kontinuální "inline" dispergační stroj pro zkoušky a vývoj s možností rozšíření na výrobní zařízení. Tří-fázový asynchonní motor s pohonem pomocí klínového řemenu tvaru V. Těsnění hřídele PTFE. Všechny kovové součásti přicházející do kontaktu s materiálem jsou vyrobeny z nerezové oceli. Schopnost CIP-/SIP. Standardní provedení s modulem UTL: jednostupňová dispergační komora s rotor-stator systémem 4M. Pro speciální požadavky na míchání jsou k dispozici výměnné moduly a příslušenství, které umožňuje systém rozšířit pro recirkulační provozy. Lze dodat s ON/ OFF vypínačem nebo s řídící jednotkou LABOR- PILOT- CONTROLLER s regulací rychlosti otáček. IKA PROCESS-PILOT 2000/04 Kontinuální "inline" dispergační stroj pro zkoušky a vývoj; vhodné pro práci pod vakuem / tlakem a při zvýšených teplotách (při použití volitelných teplotně odolných materiálů). Je vybaven dvojitou mechanickou ucpávkou navrženou jako kartridž. Tím je umožněno, kromě ostatních LABOR-PILOT modulů, použít modul CMS pro snadné a bezprašné nasávání prášků do kapalin ve vsádkových operacích. Tlakový systém ucpávky zaručuje bezpečné použití i při chodu na sucho. Standardní provedení s modulem ULTRA-TURRAX UTL. Lze dodat s ON/OFF vypínačem nebo s řídící jednotkou PROCESS-PI- LOT- CONTROLLER s regulací rychlosti otáček. 230 V / 50 Hz Výkon motoru 900 W Teplota dlouhodobých/ krátkodobých operací 80 C / 120 C Max. provozní tlak 2,5 bar Standardní rychlost min -1 Nastavitelný rozsah rychlosti min -1 Obvodová rychlost 23 m/s Průtok (při standardní rychlosti) 130 l/h (H 2 Rozměry základního stroje (Š x D x V) 170 x 270 x 215 mm základního stroje (Š x D x V) 7 kg Rozměry přepravního boxu (Š x D x V) 350 x 460 x 560 mm základního stroje v přepravním boxu 20 kg Obj.č. U Výkon motoru 3 x V / 50 Hz 1,5 kw Max. provozní teplota 120 C Max. provozní tlak 3 bar Rychlost min -1 Obvodová rychlost 23 m/s Průtok cca. 500 l/h (H 2 Obj.č. T x 250 x 350 mm 36 kg 3 x V / 50 Hz Výkon motoru 2,2 kw Max. provozní teplota 120 C Max. provozní tlak 10 bar Rychlost min -1 Obvodová rychlost 23 m/s Průtok cca. 500 l/h (H x 250 x 900 mm 53 kg Obj.č. T K dispozici také v nevýbušném provedení Ex LABOR-PILOT- CONTROLLER PROCESS-PILOT- CONTROLLER Výkon 2,2 kw 4 kw Frekvenční rozsah Hz Hz Rozsah otáček (pohon + řídící jednotka) min min -1 Obvodová rychlost (pohon + řídící jednotka) 9,4-41 m/s 9,4-41 m/s Obj.č. T T058761

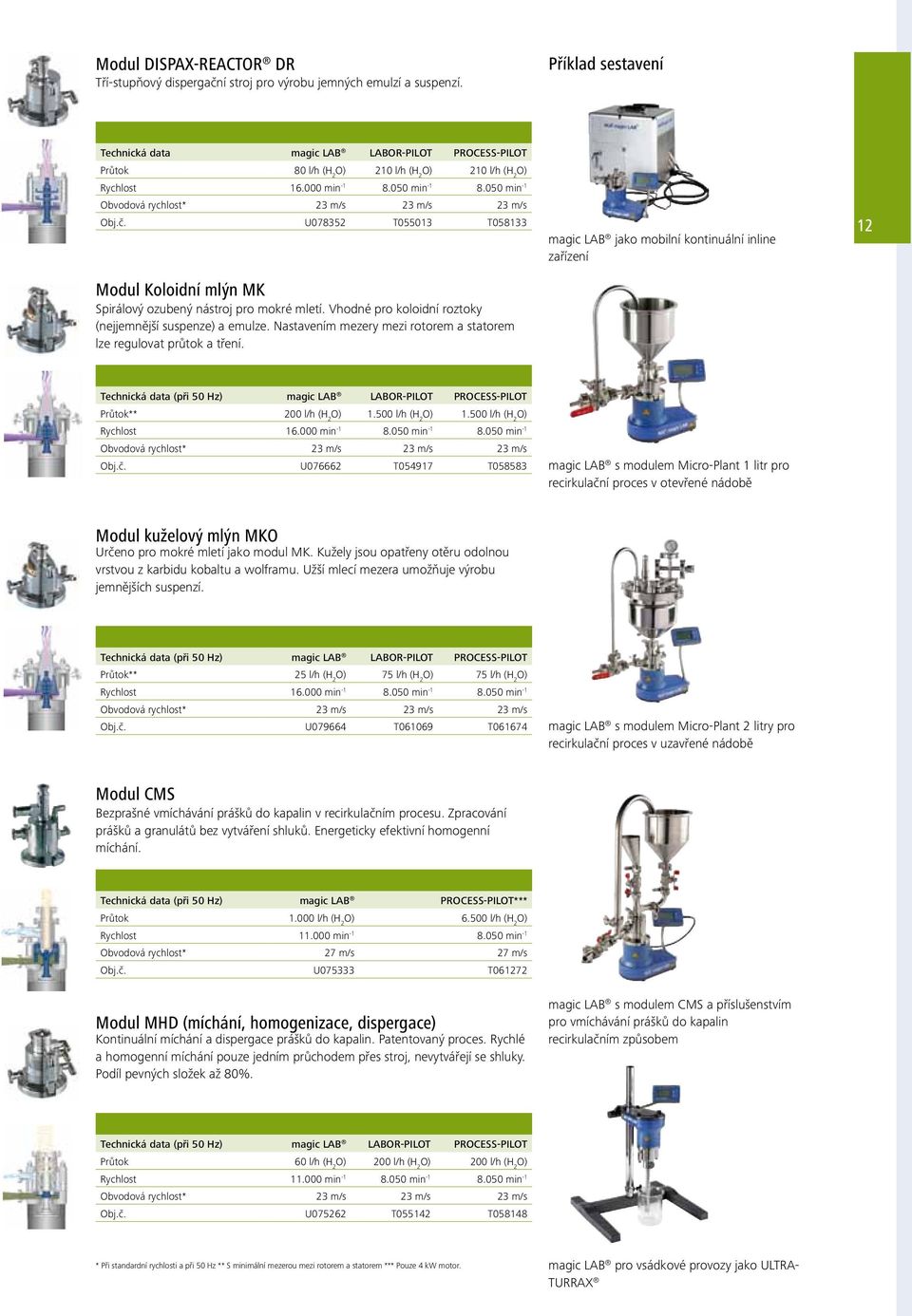

12 Modul DISPAX-REACTOR DR Tří-stupňový dispergační stroj pro výrobu jemných emulzí a suspenzí. Příklad sestavení magic LAB LABOR-PILOT PROCESS-PILOT Průtok 80 l/h (H l/h (H l/h (H 2 Rychlost min min min -1 Obvodová rychlost* 23 m/s 23 m/s 23 m/s Obj.č. U T T Modul Koloidní mlýn MK Spirálový ozubený nástroj pro mokré mletí. Vhodné pro koloidní roztoky (nejjemnější suspenze) a emulze. Nastavením mezery mezi rotorem a statorem lze regulovat průtok a tření. magic LAB jako mobilní kontinuální inline zařízení 12 (při 50 Hz) magic LAB LABOR-PILOT PROCESS-PILOT Průtok** 200 l/h (H l/h (H l/h (H 2 Rychlost min min min -1 Obvodová rychlost* 23 m/s 23 m/s 23 m/s Obj.č. U T T magic LAB s modulem Micro-Plant 1 litr pro recirkulační proces v otevřené nádobě Modul kuželový mlýn MKO Určeno pro mokré mletí jako modul MK. Kužely jsou opatřeny otěru odolnou vrstvou z karbidu kobaltu a wolframu. Užší mlecí mezera umožňuje výrobu jemnějších suspenzí. (při 50 Hz) magic LAB LABOR-PILOT PROCESS-PILOT Průtok** 25 l/h (H 2 75 l/h (H 2 75 l/h (H 2 Rychlost min min min -1 Obvodová rychlost* 23 m/s 23 m/s 23 m/s Obj.č. U T T magic LAB s modulem Micro-Plant 2 litry pro recirkulační proces v uzavřené nádobě Modul CMS Bezprašné vmíchávání prášků do kapalin v recirkulačním procesu. Zpracování prášků a granulátů bez vytváření shluků. Energeticky efektivní homogenní míchání. (při 50 Hz) magic LAB PROCESS-PILOT*** Průtok l/h (H l/h (H 2 Rychlost min min -1 Obvodová rychlost* 27 m/s 27 m/s Obj.č. U T Modul MHD (míchání, homogenizace, dispergace) Kontinuální míchání a dispergace prášků do kapalin. Patentovaný proces. Rychlé a homogenní míchání pouze jedním průchodem přes stroj, nevytvářejí se shluky. Podíl pevných složek až 80%. magic LAB s modulem CMS a příslušenstvím pro vmíchávání prášků do kapalin recirkulačním způsobem (při 50 Hz) magic LAB LABOR-PILOT PROCESS-PILOT Průtok 60 l/h (H l/h (H l/h (H 2 Rychlost min min min -1 Obvodová rychlost* 23 m/s 23 m/s 23 m/s Obj.č. U T T * Při standardní rychlosti a při 50 Hz ** S minimální mezerou mezi rotorem a statorem *** Pouze 4 kw motor. magic LAB pro vsádkové provozy jako ULTRA- TURRAX

13 Vysokotlaký homogenizátor HPH 2000/04 13 Vysoká hustota energie a turbulentní průtok na výstupu. Redukce částic a kapek až do rozsahu nano. Plynule nastavitelná mezera ventilu a volitelná regulace rychlosti umožňují optimálně nastavit účinek homogenizace. Na výběr verze s jedním nebo dvěma písty s odpovídající rozdílnou kapacitou. Všechny součásti kontaktující produkt jsou vyrobeny z nerezové oceli. Standardní provedení je vybaveno ON/OFF vypínačem. Možnost proměnlivé regulace otáček pomocí řídící jednotky HPH-CONTROLLER. Na přání lze zařízení dodat v provedení v souladu s GMP, se schopností CIP nebo SIP. HPH 2000/04-SH5 3 x 400 V / 50 Hz Výkon motoru 1,5 kw Max. povolená teplota 60 C Max. homogenizační tlak bar Min. objem dávkování 10 ml Rychlost rotoru (při 50 Hz) 344 min -1 Počet pístů 1 Průměr pístu 5 mm Kapacita průtoku (H 2 3 l/h 450 x 250 x 350 mm 36 kg Obj.č. U HPH 2000/04-DH5 3 x 400 V / 50 Hz Výkon motoru 1,5 kw Max. povolená teplota 60 C Max. homogenizační tlak bar Min. objem dávkování 20 ml Rychlost rotoru (při 50 Hz) 344 min -1 Počet pístů 2 Průměr pístu 5 mm Kapacita průtoku (H 2 6 l/h 284 x 656 x 568 mm 36 kg Obj.č. U HPH-controller Výkon Frekvenční rozsah Obj.č. U ,5 kw Hz 200 x 310 x 405 mm 17 kg

14 IKA laboratorní reaktory a zkušební strojní zařízení Dosahování výborných výsledků v laboratoři Pro optimalizaci chemických procesů nebo optimalizaci procesů míchání, dispergace a sušení IKA nabízí jeden univerzální systém. Laboratorní reaktor IKA LR-2.ST byl navržen pro široké použití a pokrytí procesních parametrů, které lze měřit a regulovat. Nový IKA MicroPlant MP 2 kombinuje různé technologie míchání a stále více používaného sušení. Zkušební a vývojové zařízení Master Plant MP 10 bylo navrženo nejen pro proces míchání a dispergace, ale také pro účinné nasávání pevných a kapalných přísad. Vývojové zařízení MP 10 i větší výrobní zařízení IKA Master Plant využívá dostupné patentované dispergační stroje, které umožňují výrobu vysoce kvalitních emulzí a suspenzí během několika málo průchodů přes zařízení. Připojení vakua a vzduchu Spirálové míchadlo Řez DBI / Recirkulační smyčka Zdvihací zařízení PROCESS-PILOT-CONTROLLER Dvouplášťová míchací nádoba Recirkulační smyčka Dávkovací nálevka Ovládací panel Dispergační stroj DBI Výstup Master Plant MP 10 Příklad sestavení

15 Master Plant MP 10 Ideální a kompaktní laboratorní a zkušební strojní zařízení pro míchání a dispergaci ve vsádce. Inovativní patentovaný koncept míchání zaručuje nejvyšší kvalitu produktu a extrémní zkrácení výrobního času. Master Plant MP 10: - Ohřev / chlazení nádoby - Zdvihací zařízení víka nádoby s míchadlem - Ohřev / chlazení míchadla s pohyblivými stěrkami - Dispergační stroj DBI 2000/4* kombinující čerpání, nasávání, míchání, dispergaci a CIP - Recirkulační smyčka s výběrem krátkého nebo dlouhého okruhu - Dávkovací nálevka pro kapalné a pevné přísady s manuálním pístovým ventilem - Řídící jednotka PROCESS-PILOT-CONTROLLER Vertikální a horizontální míchání. Plynule nastavitelné otáčky míchadla a dispergátoru. Přímé dávkování pevných a kapalných přísad do dispergační komory bez potřeby vakua v nádobě. Dispergační stroj s dvojitou mechanickou ucpávkou a možností výběru (ventil) mezi jemným čerpáním a energeticky náročnou dispergací. Speciální verze MP 10 do výbušného prostředí Ex na vyžádání. * Stroje typu DBI 2000 jsou k dodání také samostatně pro Vaši existující nádobu nebo strojní zařízení. 3 x 400 V / 50 Hz Využitelný objem 1,5-10 l Přípustná provozní teplota C Max. pracovní vakuum/tlak 10 mbar / 2,5 bar mpa s Rozsah frekvencí Hz Výkon motoru míchadla 0,18 kw Rozsah otáček míchadla min -1 Výkon motoru dispergátoru 4 kw Rozsah otáček dispergátoru min -1 Max. průtok DBI během dispergace l/h Max. průtok DBI jako čerpadlo s max. rychlostí l/h 945 x 920 x mm Výška s otevřenou nádobou mm 330 kg Master Plant MP 10, verze 1 (Nádoba s výpustným ventilem, zvedací zařízení, spirálové míchadlo) Obj.č. U Master Plant MP 10, verze 2 (Nádoba, zvedací zařízení, spirálové míchadlo, dispergační stroj DBI, oběhová smyčka, 1 dávkovací násypka, controller) Obj.č. U Spirálové míchadlo Protiběžné míchadlo pro míchání vysoce viskozních produktů 15 K dispozici také v nevýbušném provedení Ex Laboratorní reaktor LR-2.ST Laboratorní reaktor má modulární konstrukci pro optimalizaci a simulaci různých chemických reakcí, procesy míchání a homogenizace v laboratoři. Laboratorní systém LR-2.ST obsahuje: - Stojanový systém - Laboratorní míchadlo EUROSTAR power control-visc P7 s vysokým kroutícím momentem - Kotvové míchadlo LR s proudovými otvory - Bezpečnostní vypínání - Víko reaktoru - Víko reaktoru s možností instalace dispergační jednotky (ULTRA-TURRAX ), teplotních čidel, lamače toku a dalšího příslušenství. 230 V / 50 Hz Využitelný objem 0,5-2 l Max. provozní teplota 230 C Přípustné vakuum 25 mbar mpa s Výkon motoru míchadla 130 W Rozsah otáček min x 430 x mm 25 kg Vhodné pro práci pod vakuem. Těsnění přicházející do kontaktu s produktem jsou vyrobeny z materiálu perfluoroelastomer odolného proti teplotě a rozpouštědlům. Plynule nastavitelné otáčky. Zobrazení kroutícího momentu a změny viskozity na integrovaném displeji míchadla. Mikroprocesorové řízení udržuje nastavenou rychlost i při zatížení. Sestava 1 (LR-2.ST s jednoduchou stěnou reaktoru LR 2.1) Obj.č Sestava 2 (LR-2.ST s dvojitou stěnou nádoby reaktoru LR ) Obj.č Sestava 3 (LR-2.ST s dvojitou stěnou nádoby reaktoru LR a spodním výpustným ventilem) Obj.č

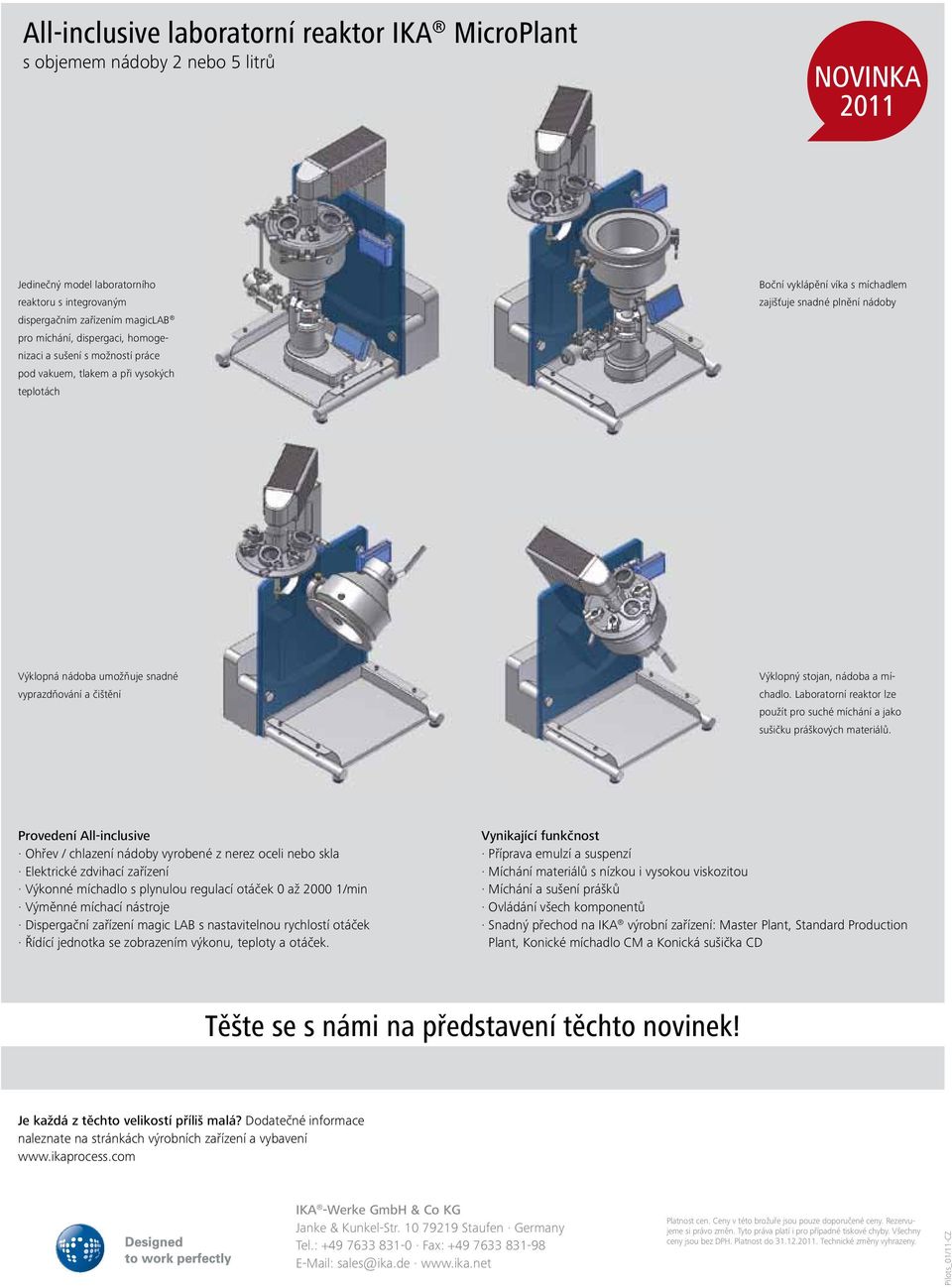

16 All-inclusive laboratorní reaktor IKA MicroPlant s objemem nádoby 2 nebo 5 litrů NOVINKA 2011 Jedinečný model laboratorního reaktoru s integrovaným dispergačním zařízením magiclab pro míchání, dispergaci, homogenizaci a sušení s možností práce pod vakuem, tlakem a při vysokých teplotách Boční vyklápění víka s míchadlem zajišťuje snadné plnění nádoby Výklopná nádoba umožňuje snadné vyprazdňování a čištění Výklopný stojan, nádoba a míchadlo. Laboratorní reaktor lze použít pro suché míchání a jako sušičku práškových materiálů. Provedení All-inclusive Ohřev / chlazení nádoby vyrobené z nerez oceli nebo skla Elektrické zdvihací zařízení Výkonné míchadlo s plynulou regulací otáček 0 až /min Výměnné míchací nástroje Dispergační zařízení magic LAB s nastavitelnou rychlostí otáček Řídící jednotka se zobrazením výkonu, teploty a otáček. Vynikající funkčnost Příprava emulzí a suspenzí Míchání materiálů s nízkou i vysokou viskozitou Míchání a sušení prášků Ovládání všech komponentů Snadný přechod na IKA výrobní zařízení: Master Plant, Standard Production Plant, Konické míchadlo CM a Konická sušička CD Těšte se s námi na představení těchto novinek! Je každá z těchto velikostí příliš malá? Dodatečné informace naleznate na stránkách výrobních zařízení a vybavení IKA -Werke GmbH & Co KG Janke & Kunkel-Str Staufen Germany Tel.: Fax: sales@ika.de Platnost cen. Ceny v této brožuře jsou pouze doporučené ceny. Rezervujeme si právo změn. Tyto práva platí i pro případné tiskové chyby. Všechny ceny jsou bez DPH. Platnost do Technické změny vyhrazeny. Pilots_01/11-CZ
