1 CO JE TO SÍŤ? Pojmem počítačová síť se rozumí zejména spojení dvou a více počítačů tak aby mohli navzájem sdílet své prostředky. Přitom je jedno zda se jedná o prostředky hardwarové nebo softwarové. Před nástupem počítačových sítí musel mít každý počítač ze kterého se chtělo tisknout vlastní tiskárnu. Případně se musel dokument k tisku nahrát na disketu a odnést k počítači s tiskárnou a vytisknout. Horší situace nastala pokud s jedním dokumentem nebo databází pracovalo více osob. V takovém případě se nedalo zaručit že všichni mají ve stejném okamžiku stejnou verzi s úpravami které provedl kolega před hodinou. Tyto dva příklady ukazují práci v samostatném prostředí.

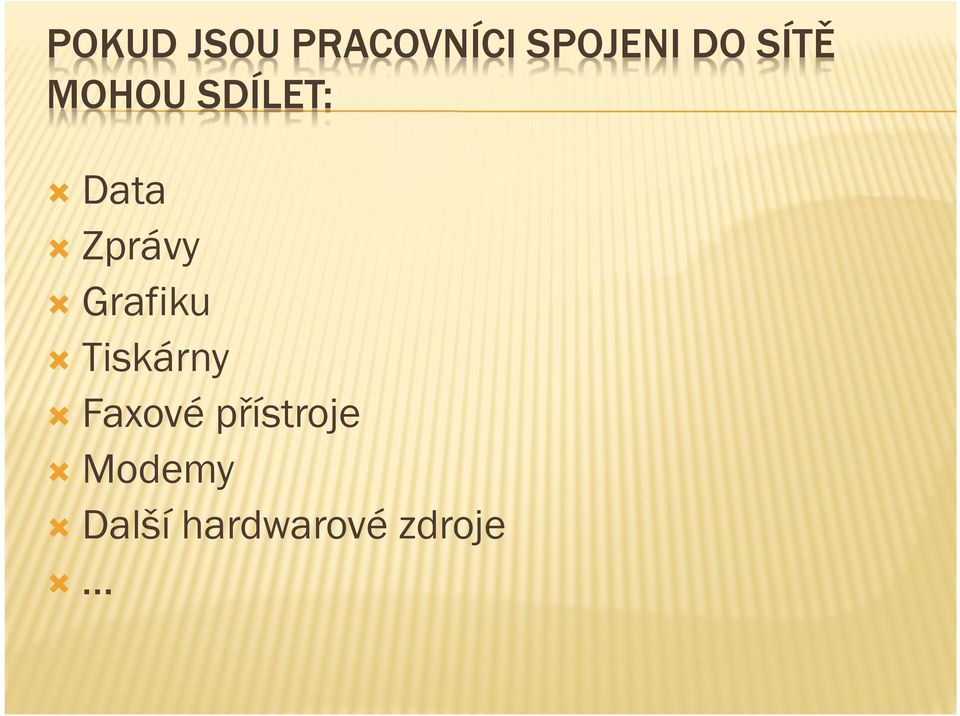

2 POKUD JSOU PRACOVNÍCI SPOJENI DO SÍTĚ MOHOU SDÍLET: Data Zprávy Grafiku Tiskárny Faxové přístroje Modemy Další hardwarové zdroje

3 ROZDĚLENÍ SÍTÍ (KLASIFIKACE SÍTÍ) Podle typu sítě (podle správy) Dle rozsahu Dle topologie Dle přenosového média

4 TYPY SÍTÍ Peer Peer-to to-peer Síť serverového typu

5 PEER-TO TO-PEER Síť bez serveru, každý z počítačů nabývá funkce klienta i severu. Použití: do 10 pracovních stanic, každá stanice zpracovává převážně vlastní data, každá stanice zodpovídá za zabezpečení dat na svém počítači, každý uživatel zodpovídá za uvolnění svých prostředků ke sdílení

6 SÍŤ SERVEROVÉHO TYPU V síti je vyhrazen jeden nebo více počítačů, které slouží (poskytují služby) ostatním stanicím. Použití: více než 10pracovních stanic, centrální databáze, centrální ochrana dat, data je třeba chránit před přístupem, přidělování přístupových práv.

7 DLE ROZSAHU SÍTĚ PAN osobní síť (Personal Area Network) LAN místní síť (Local Area Network) MAN-metropolitní síť (Metropolitan Area Network) WAN rozlehlé sítě (Wide Area Network)

8 PAN nejmenší rozlehlostí, jsou používané pro propojení osobních elektronických zařízení typu mobilní telefon, laptopnebo PDA, mají velmi malý dosah, obvykle jen několik metrů, rychlost přenosu několik Mb/s Nejčastěji je realizovaná pomocí technologie Bluetooth, (někdy Wi-Fi),

9 LAN je vždy v soukromé správě a působí na malém území (místnost, budova) režim bez navazování spojení Rychlost od 10Mb/s po několik Gb/s Při použití nejčastější technologie ETHERNET jsou zařízení v jednom rozsahu IP adres

10 LAN IP ADRESY V TECHNOLOGII TCP/IP IP adresy verze 4 jsou 32 bitové (2 32 = ) př. IP: Adresa se v IPv4 dělí na tři základní části: adresu sítě a adresu podsítě, adresu počítače Rozhraní mezi adresou podsítě a adresou počítače určuje maska. Př. Masky: IP adresy verze Př.IPv6:2001:0718:1c01:0016:0214:22ff:fec9:0ca5

11 PC1 vidí PC2, jsou v jedné LAN, PC3 je v jiné síti LAN Síť LAN 1 PC1 IP Maska PC2 IP Maska Síť LAN 2 PC3 IP Maska

12 MAN Městská síť rozšíření působnosti lokálních sítíjejich prodloužením, zvýšením počtu připojených stanic a zvýšením rychlosti

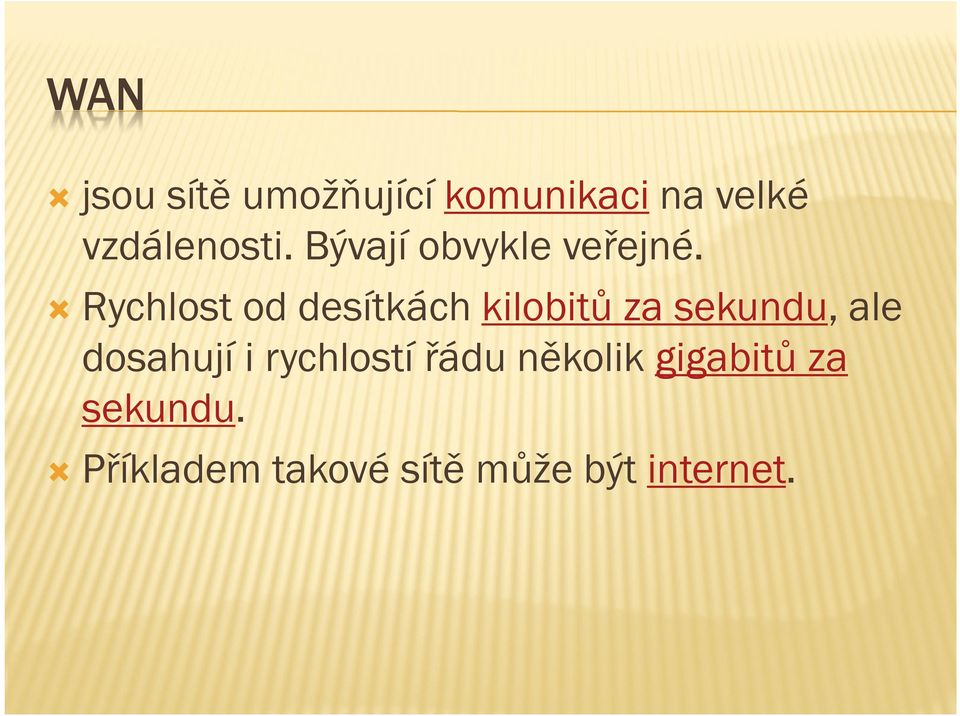

13 WAN jsou sítě umožňující komunikacina velké vzdálenosti. Bývají obvykle veřejné. Rychlost od desítkách kilobitů za sekundu, ale dosahují i rychlostí řádu několik gigabitů za sekundu. Příkladem takové sítě může být internet.

14 TOPOLOGIE SÍTÍ Sběrnicová topologie Hvězdicová topologie Prstencová topologie Neomezená topologie

15 PŘENOSOVÉHO MÉDIA V SÍTÍCH (PROPOJENÍ SÍTĚ) Metalické sítě koaxiální kabel kroucená dvoulinka Sítě s optickým kabelem (vláknem) Bezdrátové technologie

16 METALICKÁ SÍŤ -KOAXIÁLNÍ KABEL Levné, v dnešní době málo používané

17 METALICKÁ SÍŤ -KROUCENÁ DVOJLINKA Elektrický modulovaný signál Rychlost 10Mb/s 1Gb/s UTP, FTP CAT 5, CAT 6

18 SÍŤ S OPTICKÝM KABELEM Skleněné nebo plastové vlákno Modulovaný světelný paprsek Rychlost i několik desítek Gb/s Imunní k elektromagnetickému rušení Dosah několik km bez opakovače

19 BEZDRÁTOVÁ SÍŤ Bluetooth-dosah cca 10 m (periferie, mobil, PC, ) Infračervené světlo (periferie, dálkový ovladač, PC, TV, ) WI-FI -dosah desítky m až 2 km (spec. Anténa), a/b/g/n/(ac), šifrování WEP, WPA, WPA2, Ad-hoc sítě, Access Point Celulární sítě (GSM) 2,5G[GPRS(52 kbps)], 2,7G[EDGE(384kbps)], 3G[UMTS(368kbps)], 3,5G[HSDPA(14Mbps)], 3,9G[LTE(326Mbps)], 4G až 1Gb/s Satelitní - geostacionární družice - GPS družice

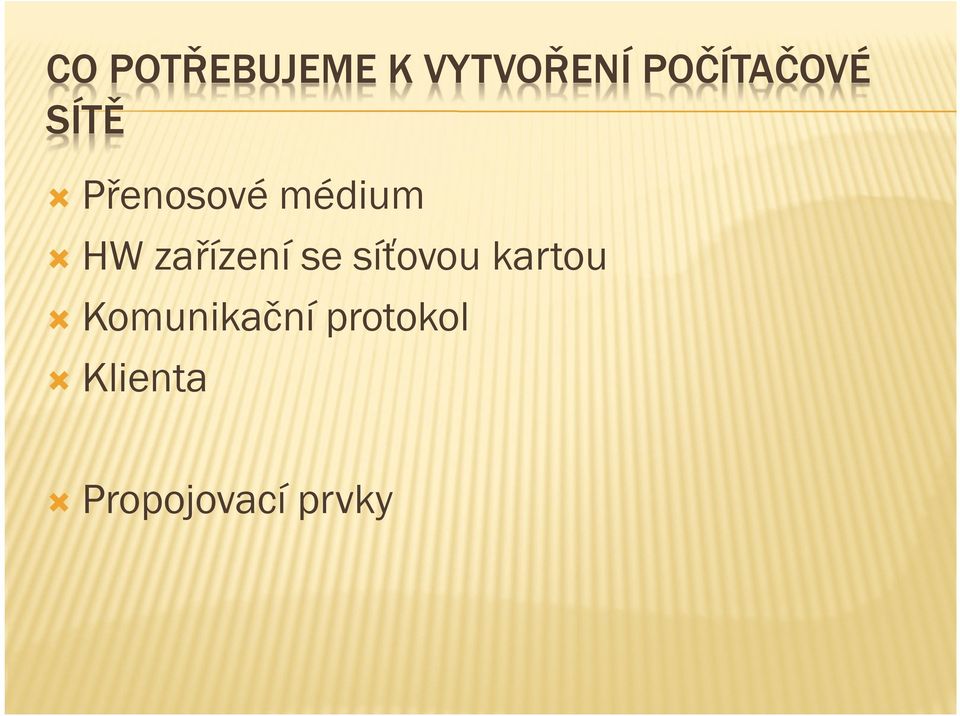

20 CO POTŘEBUJEME K VYTVOŘENÍ POČÍTAČOVÉ SÍTĚ Přenosové médium HW zařízení se síťovou kartou Komunikační protokol Klienta Propojovací prvky

21 SÍŤOVÉ PRVKY Síťová karta HUB rozbočovač SWITCH přepínač Router směrovač Modem modulátor x demodulátor Bridge-most

22 SERVER, PRACOVNÍ STANICE, TERMINÁL Server poskytuje služby Pracovní stanice zpracování většinu programů vlastními zdroji, může využívat služeb serveru pro zajištění některých zdrojů Terminál zobrazuje výstupy z programů, které jsou spuštěny na serveru (např. tenký klient, systémová konzole, PuTTy)

23 PŘIPOJENÍ K SÍTI A JEJÍ NASTAVENÍ

24 SPECIFIKACE PRÁCE V SÍTI Oprávnění ke sdílené složce, souboru, zdroji Bezpečnost zálohování

25 , DALŠÍ MOŽNOSTI A SLUŽBY INTERNETU FTP, telnet, VOIP, chat Instant messaging, facebook Webkamery Mapy Idos Objednávky, letenky, Bezpečnost Práce s informacemi Informační zdroje Prohlížeč Média, reklama Ochrana osobních údajů
