Solatube SolaMaster Series

Transkript

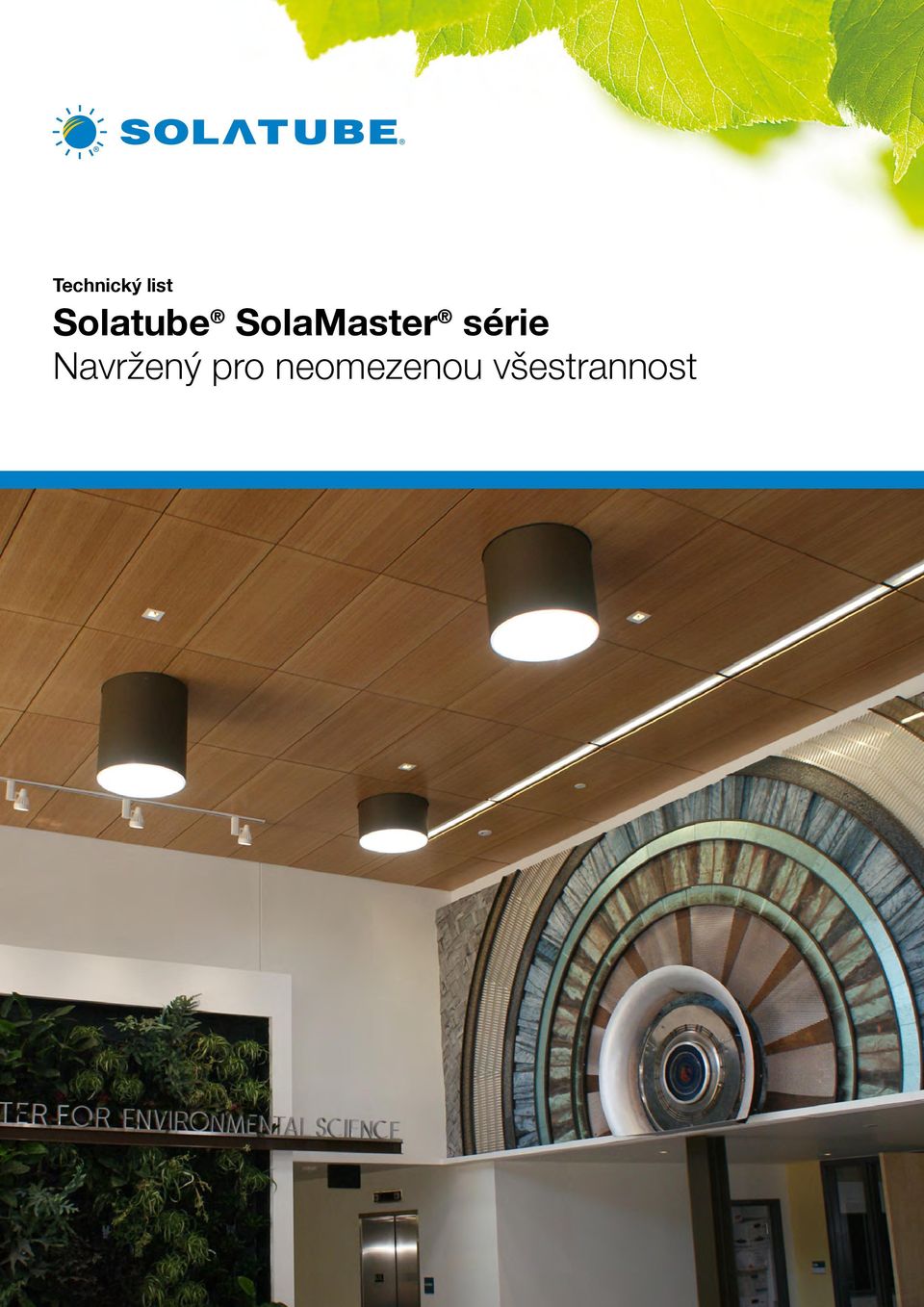

1 The use of Solatube Daylighting Systems was an integral part of our sustainability and lighting energy savings plans for the renovated space. Solatube products are a cost-efficient solution since they nearly eliminate the need for artificial daytime lighting. Dave Elrod DPR Construction Technický list Solatube SolaMaster Series Solatube SolaMaster série Navržený pro neomezenou všestrannost Powered by the sun, built for versatility

2 SolaMaster Series Benefits Výhody SolaMaster The Solatube SolaMaster Series uses advanced optical technologies série to balance illumination intensity, consistency, and thermal performance while reducing system Solatube costs and SolaMaster maintenance. série využívá spaces pokročilé with optické ceiling heights technologie ranging Ideal for pro docílení vyvážené intenzity from 8 ft to 30 ft (2.5 m-9 m), this denního osvětlení i pro velké prostory. Široká škála možností umož- versatile line of tubular daylighting devices can easily be used to ňuje libovolně umisťovat světlovody do complement stropů nebo volně traditional vyvěšovat lighting equipment. do všech prostorů. A wide Výsledkem variety of options je jasné, allows nákladově the potential efektivní to a design ekologické ideal řešení, daylighting které přivádí system denní for any the světlo tam, kde klasické technologie space. nedosáhnou. Delivers highly predictable light Využívá levels to opticky small aktivní and large prvky spaces for a inovativní materiály reduced pro maximální energy use zachycení a přenos denního světla s nejlepším výkonem. Prevents external heat infiltration to reduce daytime cooling loads V průběhu for lower celého air roku conditioning zobrazuje costs konzistentní světlo se správnou teplotou barev CTM bez zkreslení Can be reconfigured, rerouted, and barevného spektra. upgraded to meet current and future building needs Filtruje infračervené záření, aby nedocházelo k nepříjemnému přehřívání místností. We have been using Solatube products for years to create Filtruje ultrafialové záření, které by vibrant and inspiring educational spaces. mohlo způsobit They also blednutí help support tkanin, nábytku firm s a degradaci overall strategy celého interiéru. our for enhanced, controllable daylighting. Může být instalován Corky do revitalizovaných budov, RB+B kde se Architects vylepšují Bradley světelné, normativní a také pracovní a uživatelské podmínky. Upsized Technology That Boosts Performance Technologie, která zvyšuje výkon Daylighting a variety of spaces requires predictable amounts of natural SolaMaster light. The série využívá revoluční optickou technologii k distribuci maximálního Solatube SolaMaster Series (21 in./530 mm diameter) offers množství přirozeného denního světla bez přehřívání interiéru a tepelných ztrát. optical domes that capture the sun s rays at the rooftop level and can then Od úsvitu až do západu Slunce systém přivádí denní světlo pomocí patentované a opticky transfer aktivní the light kopule more Raybender than 50 ft (15 m) through the world s most reflective 3000 přes vysoce reflexní tubus až do interiéru i na tubing. délku 15 Specially m. Z úrovně designed stropu diffusers rovnoměrně then rozptýlí disperse světlo the do daylight celého prostoru throughout interiéru the space, anebo allowing spuštěním it to světlovodu reach places koncentruje where denní natural světlo light na has požadovanou rarely been an plochu. option. Technologie Raybender 3000 Pomocí Fresnelovy čočky usměrňuje paprsky dopadající pod ostrým úhlem. Zaručuje konzistentní výkon po celý den i rok. Zabraňuje nadměrnému přísunu tepla. LightTracker Reflector An innovative in-dome reflector made of Zrcátko material LightTracker and featuring Cool Tube Zrcátko Technology vyrobeno that z increases materiálu light Spectralight output and Infinity minimizes zvyšuje solar heat množství gain with světla the sraženého Solatube 330 DS do tubusu. Maximized Capture Advanced optical domes capture daylight using Maximální příjem proprietary světla rooftop technologies Technologicky that harvest propracovaný lowangle systém morning kopule and umožní afternoon daylight zachytit to increase paprsky light dopadající output. pod ostrým úhlem, což zejména dopoledne a odpoledne zvyšuje výkon světlovodu. Samozřejmě s odfiltrováním všech UV záření. Raybender 3000 Technology A patented lens that redirects low-angle light and rejects overpowering highangle light and heat for maximum light capture and minimum heat gain with Solatube 750 DS

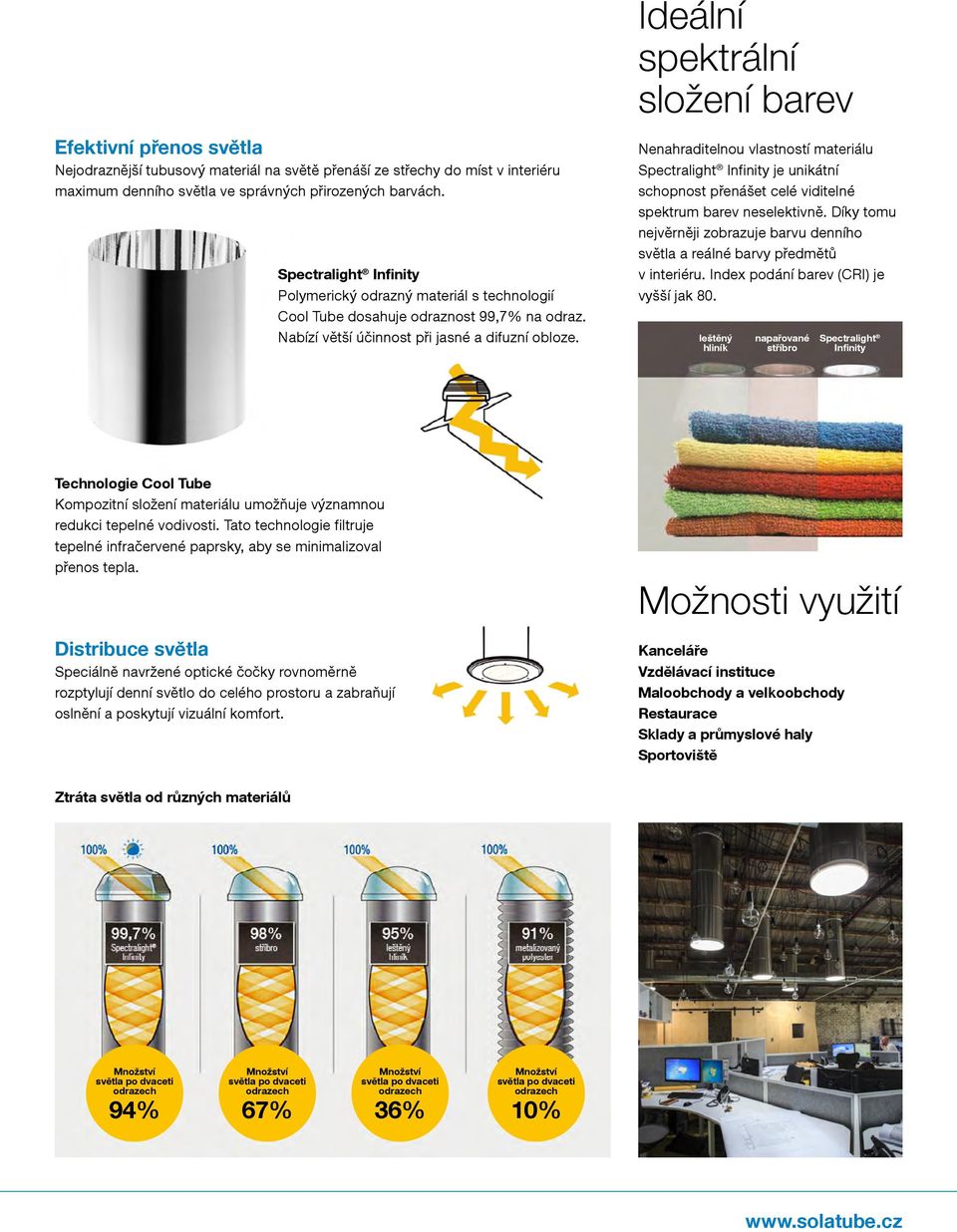

3 Efektivní přenos světla Nejodraznější tubusový materiál na světě přenáší ze střechy do míst v interiéru maximum denního světla ve správných přirozených barvách. Polymerický odrazný materiál s technologií Cool Tube dosahuje odraznost 99,7% na odraz. Nabízí větší účinnost při jasné a difuzní obloze. Ideální spektrální složení barev Nenahraditelnou vlastností materiálu je unikátní schopnost přenášet celé viditelné spektrum barev neselektivně. Díky tomu nejvěrněji zobrazuje barvu denního světla a reálné barvy předmětů v interiéru. Index podání barev (CRI) je vyšší jak 80. leštěný hliník napařované stříbro Spectralight Infinity Technologie Cool Tube Kompozitní složení materiálu umožňuje významnou redukci tepelné vodivosti. Tato technologie filtruje tepelné infračervené paprsky, aby se minimalizoval přenos tepla. Distribuce světla Speciálně navržené optické čočky rovnoměrně rozptylují denní světlo do celého prostoru a zabraňují oslnění a poskytují vizuální komfort. Možnosti využití Kanceláře Vzdělávací instituce Maloobchody a velkoobchody Restaurace Sklady a průmyslové haly Sportoviště Ztráta světla od různých materiálů Množství světla po dvaceti odrazech 94% Množství světla po dvaceti odrazech 67% Množství světla po dvaceti odrazech 36% Množství světla po dvaceti odrazech 10%

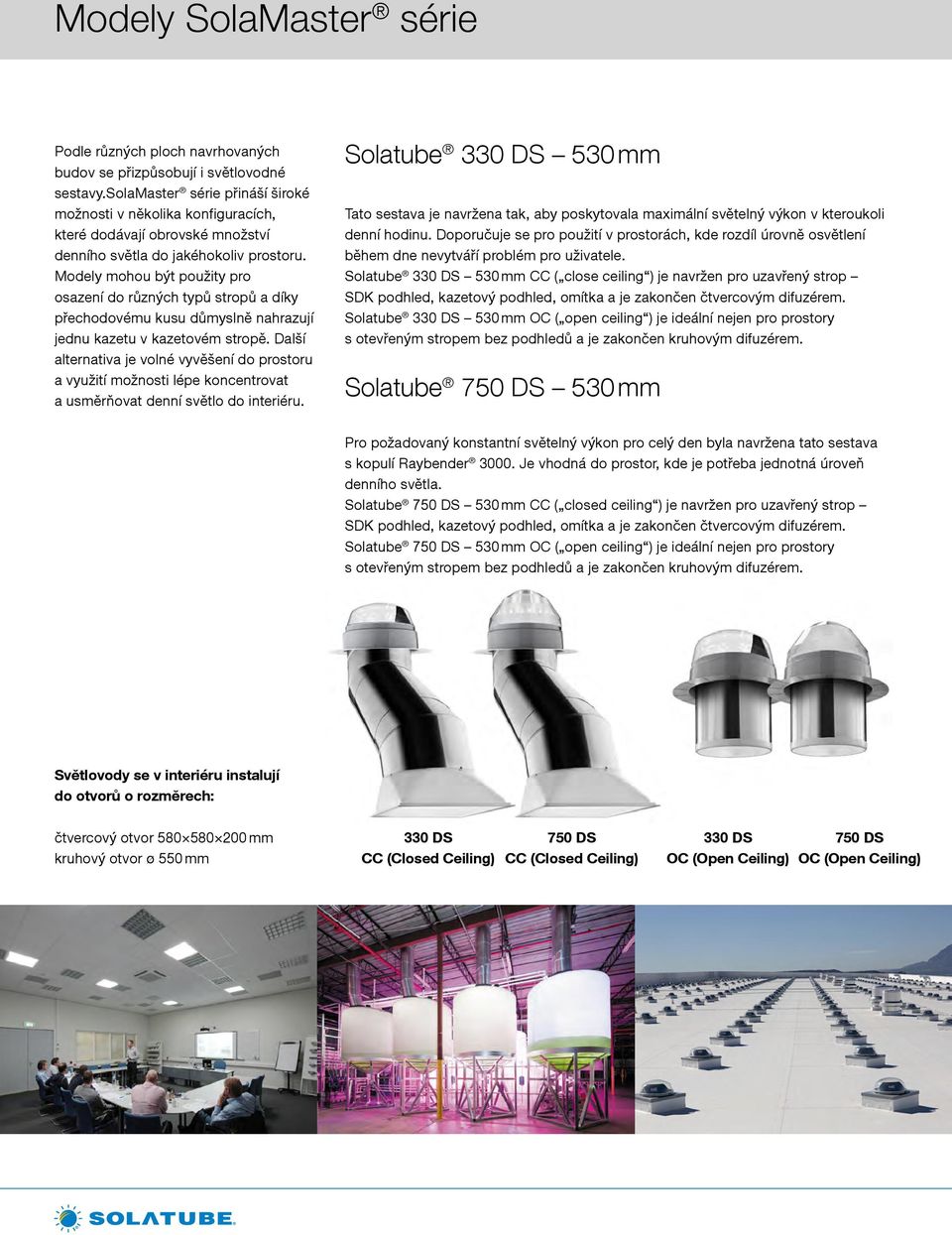

4 Modely SolaMaster série Podle různých ploch navrhovaných budov se přizpůsobují i světlovodné sestavy.solamaster série přináší široké možnosti v několika konfiguracích, které dodávají obrovské množství denního světla do jakéhokoliv prostoru. Modely mohou být použity pro osazení do různých typů stropů a díky přechodovému kusu důmyslně nahrazují jednu kazetu v kazetovém stropě. Další alternativa je volné vyvěšení do prostoru a využití možnosti lépe koncentrovat a usměrňovat denní světlo do interiéru. Solatube 330 DS 530 mm Tato sestava je navržena tak, aby poskytovala maximální světelný výkon v kteroukoli denní hodinu. Doporučuje se pro použití v prostorách, kde rozdíl úrovně osvětlení během dne nevytváří problém pro uživatele. Solatube 330 DS 530 mm CC ( close ceiling ) je navržen pro uzavřený strop SDK podhled, kazetový podhled, omítka a je zakončen čtvercovým difuzérem. Solatube 330 DS 530 mm OC ( open ceiling ) je ideální nejen pro prostory s otevřeným stropem bez podhledů a je zakončen kruhovým difuzérem. Solatube 750 DS 530 mm Pro požadovaný konstantní světelný výkon pro celý den byla navržena tato sestava s kopulí Raybender Je vhodná do prostor, kde je potřeba jednotná úroveň denního světla. Solatube 750 DS 530 mm CC ( closed ceiling ) je navržen pro uzavřený strop SDK podhled, kazetový podhled, omítka a je zakončen čtvercovým difuzérem. Solatube 750 DS 530 mm OC ( open ceiling ) je ideální nejen pro prostory s otevřeným stropem bez podhledů a je zakončen kruhovým difuzérem. Světlovody se v interiéru instalují do otvorů o rozměrech: čtvercový otvor mm kruhový otvor ø 550 mm 330 DS CC (Closed Ceiling) 750 DS CC (Closed Ceiling) 330 DS OC (Open Ceiling) 750 DS OC (Open Ceiling)

5 Střešní sestava SolaMaster 330 DS 530 mm Střešní sestava SolaMaster 750 DS 530 mm Čirá kopule Kopule Raybender 3000 Kopulové zrcátko LightTracker TM Vnitřní tepelně izolační kopule Střešní lemování Střešní lemování Stropní sestava SolaMaster OC (Open Ceiling) Stropní sestava SolaMaster CC (Closed Ceiling) A tuba Prodlužovací tuba Prodlužovací tuba B tuba Stopní difuzér Vnitřní tepelně izolační vložka Přechodový prvek Transfer box Stopní difuzér

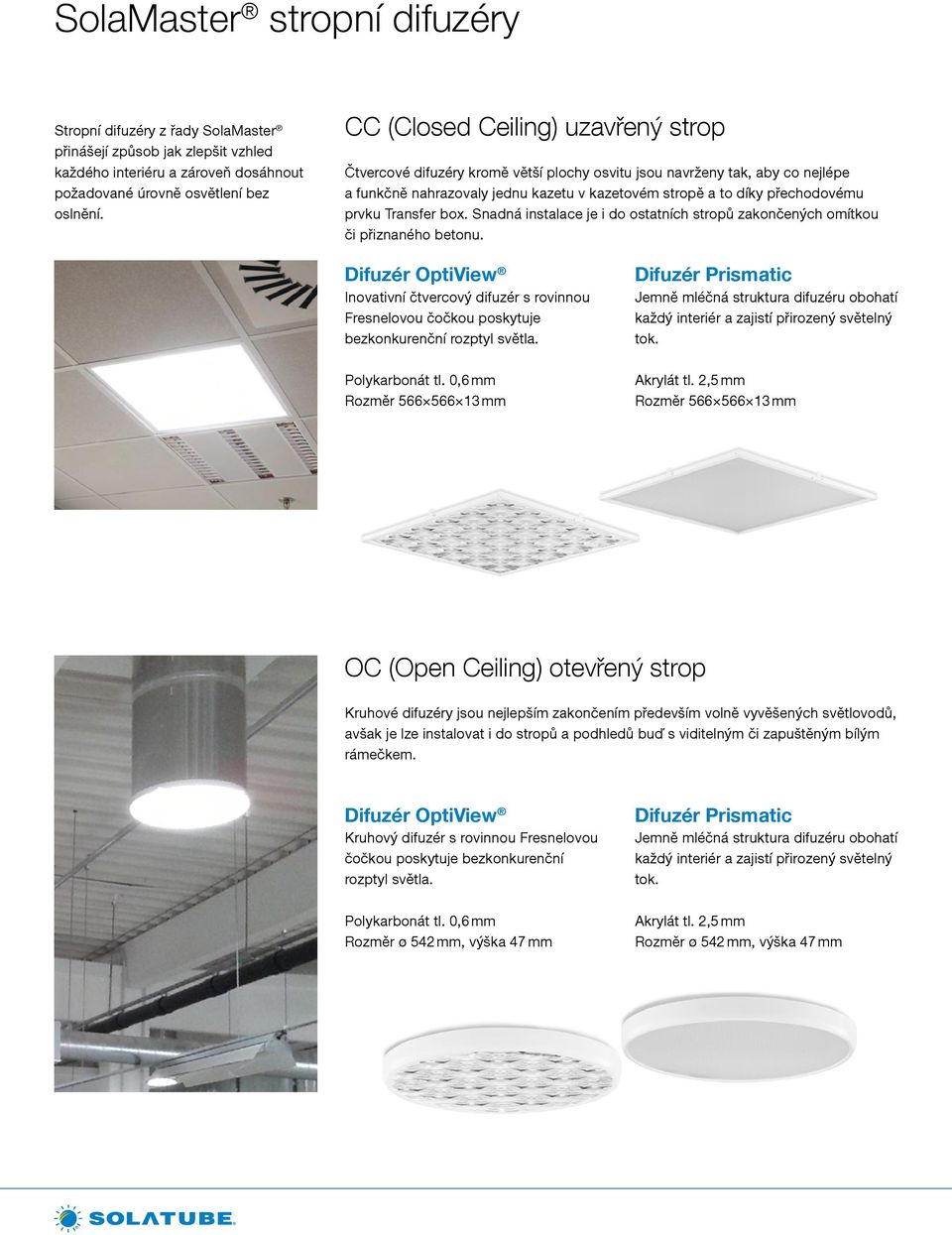

6 SolaMaster stropní difuzéry Stropní difuzéry z řady SolaMaster přinášejí způsob jak zlepšit vzhled každého interiéru a zároveň dosáhnout požadované úrovně osvětlení bez oslnění. CC (Closed Ceiling) uzavřený strop Čtvercové difuzéry kromě větší plochy osvitu jsou navrženy tak, aby co nejlépe a funkčně nahrazovaly jednu kazetu v kazetovém stropě a to díky přechodovému prvku Transfer box. Snadná instalace je i do ostatních stropů zakončených omítkou či přiznaného betonu. Difuzér OptiView Inovativní čtvercový difuzér s rovinnou Fresnelovou čočkou poskytuje bezkonkurenční rozptyl světla. Polykarbonát tl. 0,6 mm Rozměr mm Difuzér Prismatic Jemně mléčná struktura difuzéru obohatí každý interiér a zajistí přirozený světelný tok. Akrylát tl. 2,5 mm Rozměr mm OC (Open Ceiling) otevřený strop Kruhové difuzéry jsou nejlepším zakončením především volně vyvěšených světlovodů, avšak je lze instalovat i do stropů a podhledů buď s viditelným či zapuštěným bílým rámečkem. Difuzér OptiView Kruhový difuzér s rovinnou Fresnelovou čočkou poskytuje bezkonkurenční rozptyl světla. Polykarbonát tl. 0,6 mm Rozměr ø 542 mm, výška 47 mm Difuzér Prismatic Jemně mléčná struktura difuzéru obohatí každý interiér a zajistí přirozený světelný tok. Akrylát tl. 2,5 mm Rozměr ø 542 mm, výška 47 mm

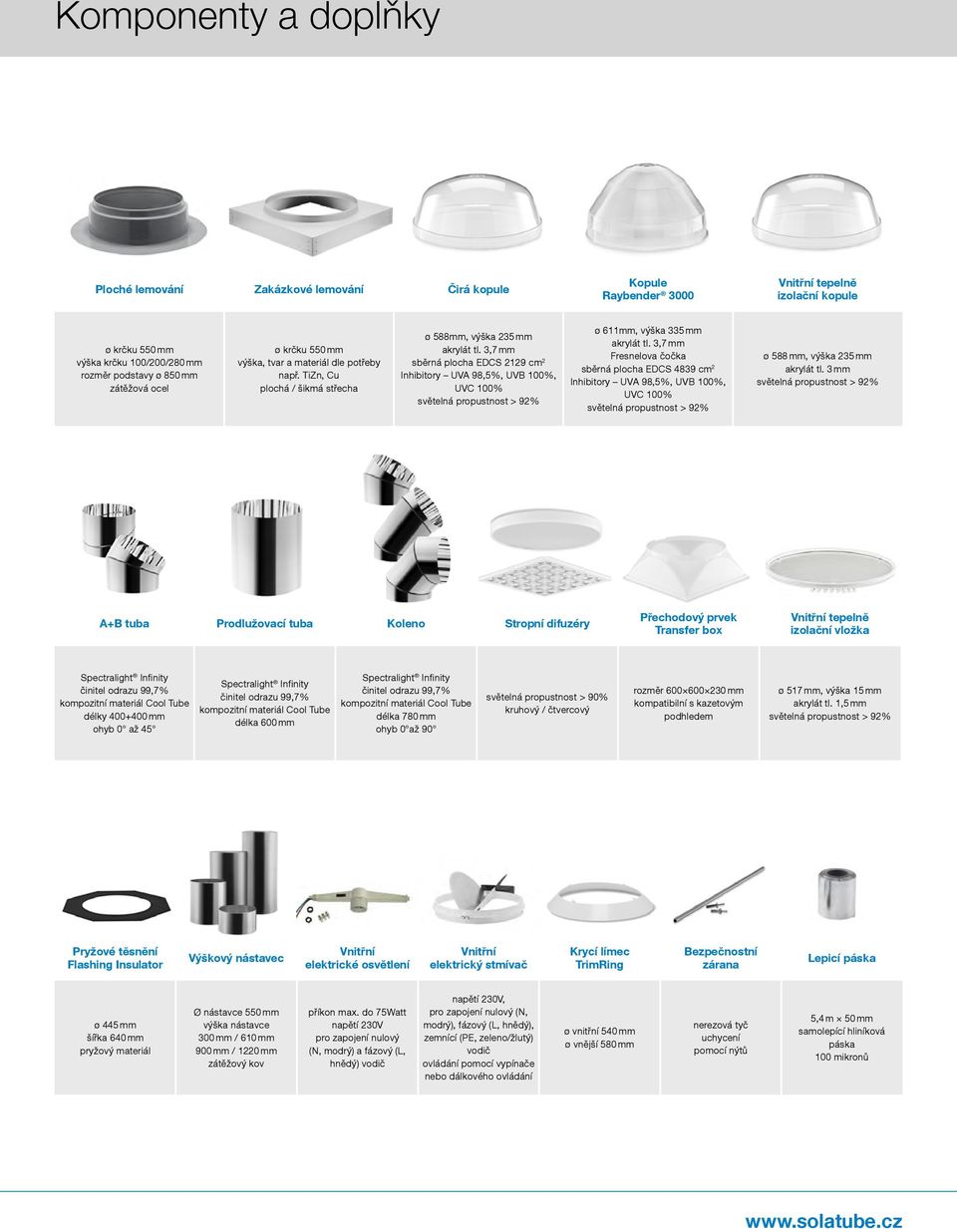

7 Komponenty a doplňky Ploché lemování Zakázkové lemování Čirá kopule Kopule Raybender 3000 Vnitřní tepelně izolační kopule ø krčku 550 mm výška krčku 100/200/280 mm rozměr podstavy ø 850 mm zátěžová ocel ø krčku 550 mm výška, tvar a materiál dle potřeby např. TiZn, Cu plochá / šikmá střecha ø 588mm, výška 235 mm akrylát tl. 3,7 mm sběrná plocha EDCS 2129 cm 2 Inhibitory UVA 98,5%, UVB 100%, UVC 100% světelná propustnost > 92% ø 611mm, výška 335 mm akrylát tl. 3,7 mm Fresnelova čočka sběrná plocha EDCS 4839 cm 2 Inhibitory UVA 98,5%, UVB 100%, UVC 100% světelná propustnost > 92% ø 588 mm, výška 235 mm akrylát tl. 3 mm světelná propustnost > 92% A+B tuba Prodlužovací tuba Koleno Stropní difuzéry Přechodový prvek Transfer box Vnitřní tepelně izolační vložka činitel odrazu 99,7% kompozitní materiál Cool Tube délky mm ohyb 0 až 45 činitel odrazu 99,7% kompozitní materiál Cool Tube délka 600 mm činitel odrazu 99,7% kompozitní materiál Cool Tube délka 780 mm ohyb 0 až 90 světelná propustnost > 90% kruhový / čtvercový rozměr mm kompatibilní s kazetovým podhledem ø 517 mm, výška 15 mm akrylát tl. 1,5 mm světelná propustnost > 92% Pryžové těsnění Flashing Insulator Výškový nástavec Vnitřní elektrické osvětlení Vnitřní elektrický stmívač Krycí límec TrimRing Bezpečnostní zárana Lepicí páska ø 445 mm šířka 640 mm pryžový materiál Ø nástavce 550 mm výška nástavce 300 mm / 610 mm 900 mm / 1220 mm zátěžový kov příkon max. do 75Watt napětí 230V pro zapojení nulový (N, modrý) a fázový (L, hnědý) vodič napětí 230V, pro zapojení nulový (N, modrý), fázový (L, hnědý), zemnící (PE, zeleno/žlutý) vodič ovládání pomocí vypínače nebo dálkového ovládání ø vnitřní 540 mm ø vnější 580 mm nerezová tyč uchycení pomocí nýtů 5,4 m 50 mm samolepící hliníková páska 100 mikronů

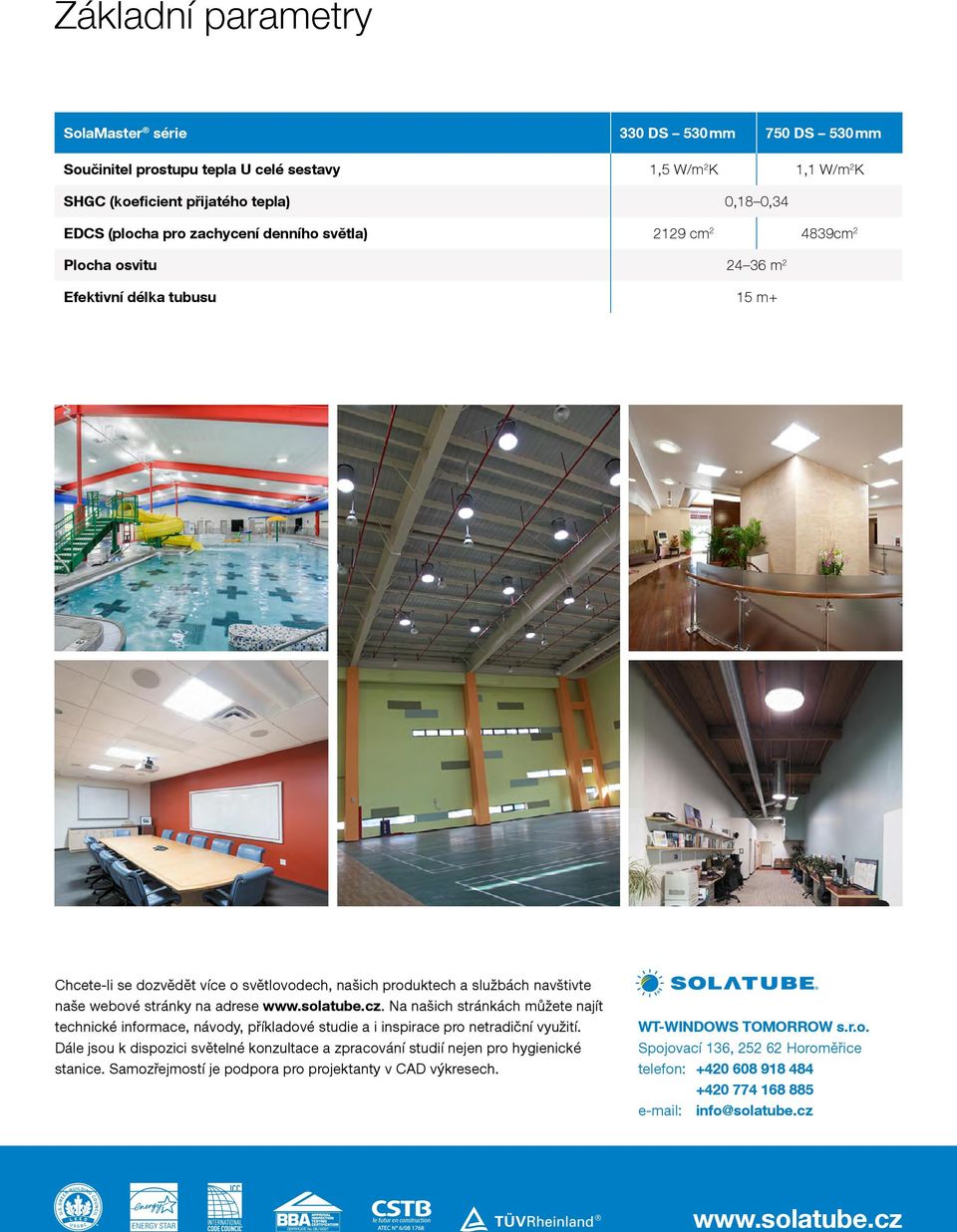

8 Základní parametry SolaMaster série 330 DS 530 mm 750 DS 530 mm Součinitel prostupu tepla U celé sestavy 1,5 W/m 2 K 1,1 W/m 2 K SHGC (koeficient přijatého tepla) 0,18 0,34 EDCS (plocha pro zachycení denního světla) 2129 cm cm 2 Plocha osvitu m 2 Efektivní délka tubusu 15 m+ Chcete-li se dozvědět více o světlovodech, našich produktech a službách navštivte naše webové stránky na adrese Na našich stránkách můžete najít technické informace, návody, příkladové studie a i inspirace pro netradiční využití. Dále jsou k dispozici světelné konzultace a zpracování studií nejen pro hygienické stanice. Samozřejmostí je podpora pro projektanty v CAD výkresech. WT-WINDOWS TOMORROW s.r.o. Spojovací 136, Horoměřice telefon: info@solatube.cz
